Цифровые компараторы

Лабораторная работа №5

Тема: Цифровые компараторы.

Цели: Изучить работу и принцип действия цифрового компаратора.

Ход работы

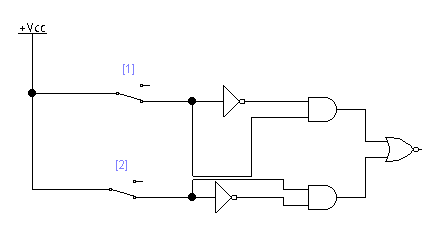

Рисунок 1 – Схема компаратора на логических элементах.

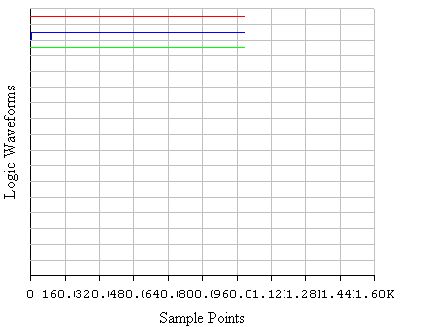

Рисунок 2 – Результаты с анализатора.

Цифровые компараторы выполняют сравнение двух чисел заданных в двоичном коде. Компараторы определяют либо равенство двух двоичных чисел с одинаковым количеством разрядов, либо вид неравенства (А>В, А<В). Цифровые компараторы имеют два входа и три выхода.

Схема одноразрядного компаратора представляет собой структуру логического элемента (исключающее «или»).

При А=В F=0;

При А В С=1;

При А В D=1;

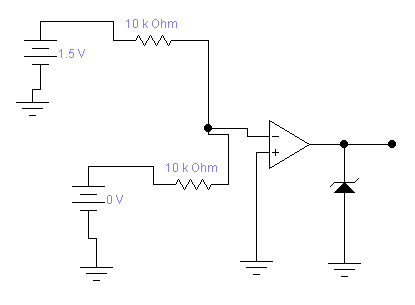

Рисунок 3 – Схема компаратора на операционном усилителе.

Компаратор сравнивает два напряжения и указывает большее из них. Если напряжение на А больше, чем на В, на U_>ВЫХ> вырабатывается логическая единица. Если напряжение на В больше, то на U_>ВЫХ> вырабатывается логический ноль. Стабилитрон в схеме компаратора используется для фиксации входного напряжения на уровнях, совместимых с логическими уровнями ТТЛ – микросхемами.
