Характеристики типовых звеньев
Министерство образования и науки РФ
Дальневосточный Государственный Технический Университет
(ДВПИ им. Куйбышева)
Институт Радиоэлектроники Информатики и Электротехники
Контрольная работа:
«ХАРАКТЕРИСТИКИ ТИПОВЫХ ЗВЕНЬЕВ»
Выполнил:
студент группы Р-7791
Павловский М.И.
Владивосток 2010 г.
1. Изучить типовые звенья, применяемые в САУ, изменяя параметры 3-5 раз
1. Усилительное звено
Передаточная функция звена: W(p)=k;
k=1
k=5

k=10

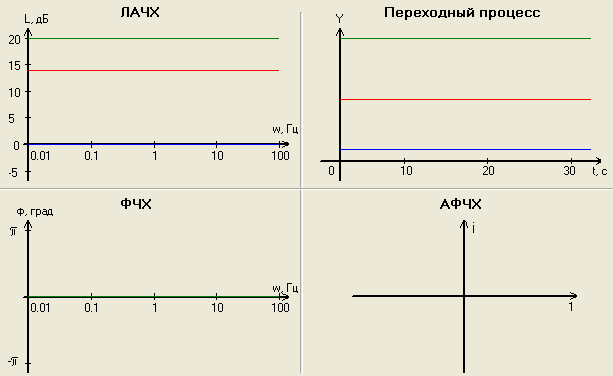

Представлены графики при k=1; 5; 10;
При
увеличении коэффициента усиления
увеличивается амплитуда, а фаза остаётся
неизменной. Таким образом, усилительное
звено увеличивает амплитуду входного
сигнала. Амплитуда и фаза сигнала не
зависят от частоты.

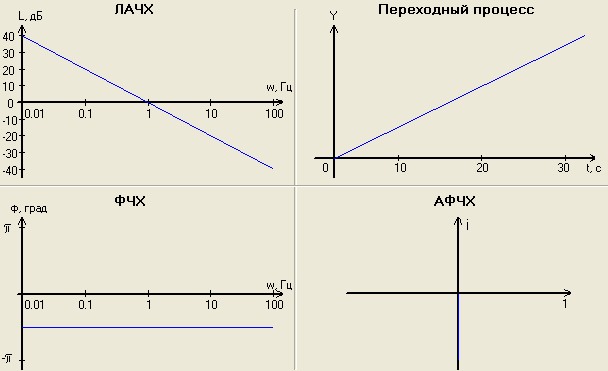

2. Интегрирующее звено
Передаточная функция звена: W(p)=1/p;
Амплитуда выходного сигнала зависит от частоты и с её увеличением убывает. Фаза выходного сигнала не зависит от частоты и равна –π/2;

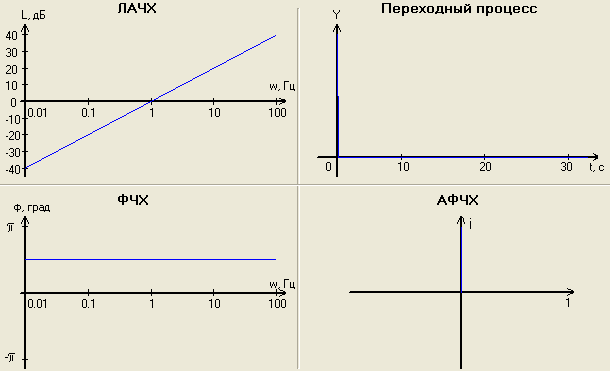

3. Дифференцирующее звено
Передаточная функция звена: W(p)=p;
Амплитуда выходного сигнала зависит от частоты и с её увеличением возрастает. Фаза выходного сигнала не зависит от частоты и равна π/2;

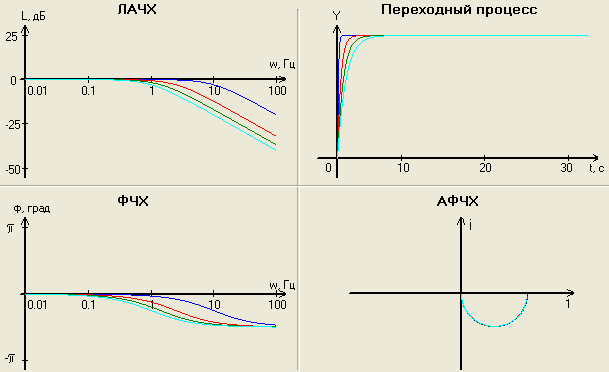

4. Апериодическое звено
Передаточная функция звена: W(p)=1/τp+1;
τ=0.1


τ=0.4
τ=1

τ=1

Представлены графики при τ=0,1; 0,4; 0,7; 1;
Чем больше постоянная времени апериодического звена τ, тем быстрее убывает амплитуда выходного сигнала при одинаковых частотах. Чем больше τ, тем медленнее (плавнее) протекает переходный процесс. Фаза стремится к –π/2;
5. Колебательное звено
Передаточная функция звена: W(p)=1/τ2p2+ετp+1;

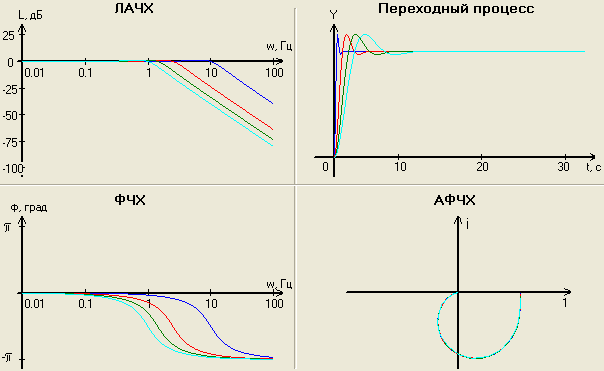

Представлены графики при ε=0,5 и τ=0,1; 0,4; 0,7; 1;
Чем больше постоянная времени колебательного звена τ, тем быстрее убывает амплитуда выходного сигнала при одинаковых частотах. Чем больше τ, тем медленнее протекает переходный процесс. Фаза стремится к –π;
ε=0.1

ε=0.1

ε=0.1

ε=1

ε=1

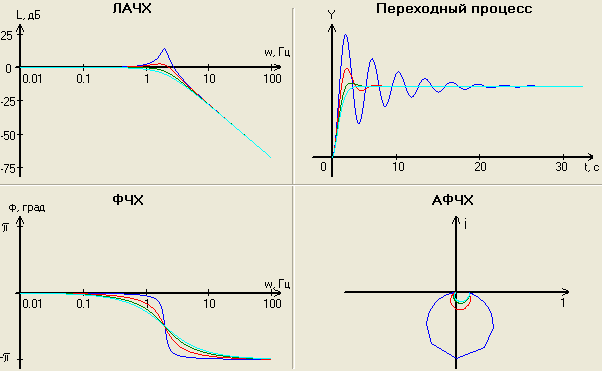

Представлены графики при τ=0,5 и ε=0,1; 0,4; 0,7; 0,9;
Чем больше декремент затухания колебательного звена ε, тем быстрее убывает амплитуда выходного сигнала при одинаковых частотах. Чем больше ε, тем быстрее протекает переходный процесс, и система устанавливается в необходимое состояние. Фаза стремится к –π;
6. Форсирующее звено первого порядка
Передаточная функция звена: W(p)=τp+1;

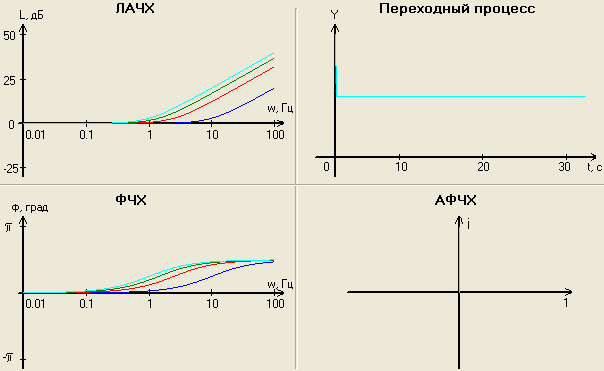

Представлены графики при τ=0,1; 0,4; 0,7; 1; Чем больше постоянная времени звена τ, тем быстрее возрастает амплитуда выходного сигнала при одинаковых частотах. Чем больше τ, тем медленнее протекает переходный процесс. Фаза стремится к π/2;
7. Форсирующее звено второго порядка
Передаточная функция звена: W(p)=τ2p2+ετp+1;

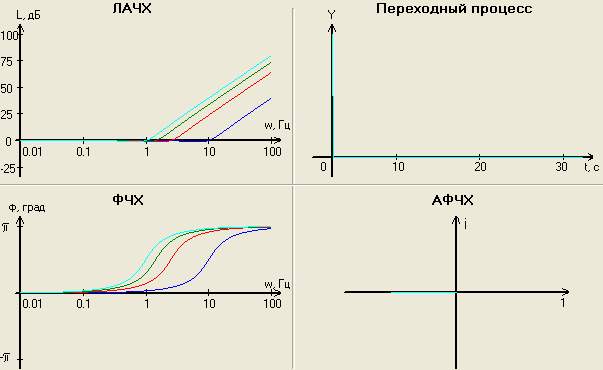

Представлены графики при ε=0,5 и τ=0,1; 0,4; 0,7; 1;
Чем больше постоянная времени звена τ, тем быстрее возрастает амплитуда выходного сигнала при одинаковых частотах. Чем больше τ, тем медленнее протекает переходный процесс. Фаза стремится к π;
ε=0.1


ε=1

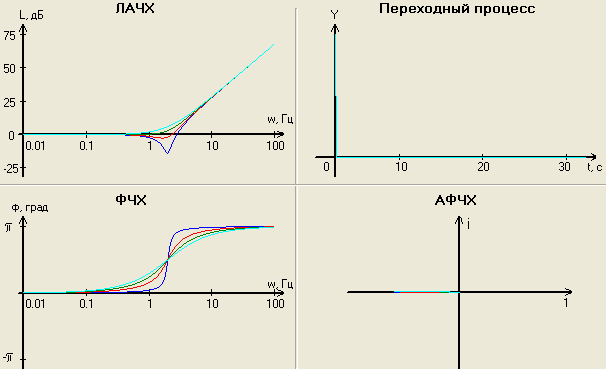

Представлены графики при τ=0,5 и ε=0,1; 0,4; 0,7; 0,9;
Чем больше декремент затухания звена ε, тем быстрее возрастает амплитуда выходного сигнала при одинаковых частотах. Чем больше ε, тем медленнее протекает переходный процесс, и система устанавливается в необходимое состояние. Фаза стремится к π;

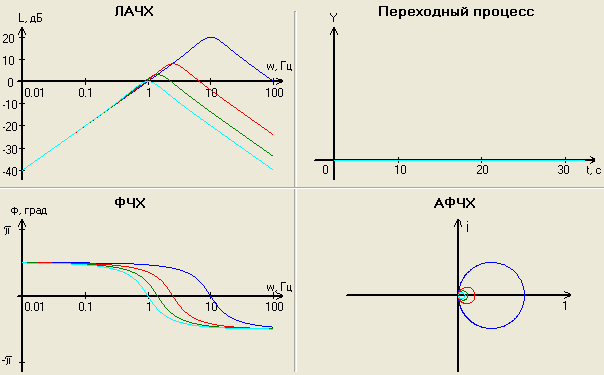

2. Изучить сочетание дифференцирующего и колебательного звеньев

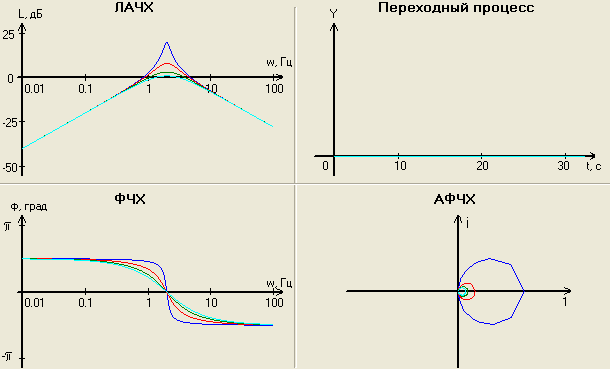

Представлены графики при ε=0,5 и τ=0,1; 0,4; 0,7; 1;
В отличие от колебательного звена, в данном случае фаза выходного сигнала отличается на φ>д>=π/2: φ=φ>к>+π/2; При мелких частотах амплитуда выходного сигнала возрастает, когда в колебательном звене при мелких частотах амплитуда постоянна. Переходный процесс постоянен и не зависит от τ.
Представлены графики при τ=0,5 и ε=0,1; 0,4; 0,7; 0,9;
В отличие от колебательного звена, в данном случае фаза выходного сигнала отличается на φ>д>=π/2: φ=φ>к>+π/2; При мелких частотах амплитуда выходного сигнала возрастает, когда в колебательном звене при мелких частотах амплитуда постоянна. Переходный процесс постоянен и не зависит от ε.
