Физико-топологическая модель интегрального биполярного п-р-п-транзистора

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИНФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ

КАФЕДРА РЭС

РЕФЕРАТ

НА ТЕМУ:

ФИЗИКО-ТОПОЛОГИЧЕСКАЯ МОДЕЛЬ ИНТЕГРАЛЬНОГО БИПОЛЯРНОГО п-р-п-ТРАНЗИСТОРА

МИНСК, 2009

Физико-топологическая модель — модель расчета электрических параметров, исходными параметрами которой являются электрофизические характеристики полупроводниковой структуры и топологические размеры транзистора (см. рис.1). Электрофизические характеристики: концентрация собственных носителей заряда, ширина запрещенной зоны и диэлектрическая проницаемость полупроводника, времена жизни, тепловые скорости, концентрации и сечения ловушек захвата, подвижности, коэффициенты диффузии и концентрации примесных электронов и дырок. Многие из этих параметров зависят от профиля легирования (распределения концентрации легирующих примесей вглубь) транзисторной структуры.

Топологические размеры: длина эмиттера L_>э>; ширина эмиттера Z_>э>; расстояния от базового контакта до края базы d_>бб>.

Параметры профиля легирования (см. рис. 1,в): концентрация донорной примеси в эпитаксиальном коллекторном слое N_>дк>, глубины залегания р-п-переходов коллектор-база х_>к> и эмиттер-база х_>э>, концентрации акцепторной примеси на поверхности базы N_>an> и донорной примеси на поверхности эмиттера N_>д>_>n>, толщина эпитаксиальной пленки W_>ЭП>.

Распределение концентрации акцепторной примеси при формировании базы путем двухстадийной диффузии находится из выражения

(1)

где t_>1>_>a> и t_>2>_>a> — время "загонки" и "разгонки" акцепторной примеси;

D_>1>_>a> и D_>2>_>a> — коэффициенты диффузии акцепторной примеси при "загонке" и "разгонке".

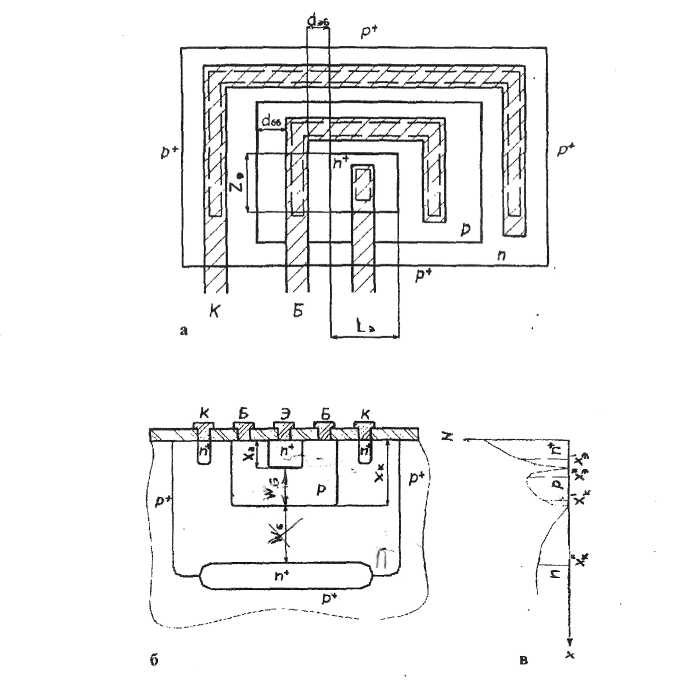

Рис. 1. Разрез структуры и топология БТ: а - структура БТ; б - эскиз топологии БТ;в - параметры профиля легирования БТ

Распределение концентрации донорной примеси при формировании эмиттера путем одностадийной диффузии рассчитывается по формуле

(2)

где D_>д> и t_>д> — коэффициент и время диффузии донорной примеси.

Коэффициент диффузии определяется выражением

D = D_>o>exp(∆E/KT), (3)

где D_>o> — постоянная коэффициента диффузии примеси;

∆E — энергия активации примеси;

К — постоянная Больцмана;

Т — абсолютная температура диффузии примеси.

Согласно (1) и (2) для расчета концентрации на любой глубине х транзисторной структуры необходимо знать значения времени диффузии t_>2>_>a> и t_>д> (t_>1>_>a> задается), которые определяются при решении уравнений

N_>a> ( x_>к>, t ) = N_>дк>, (4)

N_>д> ( x_>э>, t ) = N.( x_>э>, t_>2>_>а> ). (5)

Уравнения (4) и (5) являются условиями образования p-n-перехода. При решении этих уравнений относительно t_>2>_>a> и t_>д> величины N_>a>_>п>, N_>д>_>n>, N_>дк>, х_>э>, х_>к> являются исходными параметрами модели и задаются разработчиком.

Интегральные БТ работают при малых токах коллектора I_>к> (1... 1000 мкА).

При таких токах коллектора статический коэффициент передачи тока в схеме с общим эмиттером может быть рассчитан по формуле

(6)

где I_>би> — составляющая тока базы, обусловленная инжекцией дырок из базы в эмиттер;

I_>бп> и I_{>б р-п}> — составляющие тока базы, обусловленные рекомбинацией на поверхности пассивной базы и в области пространственного заряда (ОПЗ) р-п-перехода база-эмиттер.

Для БТ, включенного по схеме с общим эмиттером (ОЭ), соблюдается следующее соотношение между токами эмиттера I_>э>, коллектора I_>к> и базы I_>б>:

(7)

Для типичных значений В_>ст> > 20 можно с погрешностью менее пяти процентов записать I_>з > = I_>к>.

Ток I_>э> обусловлен движением электронов, инжектированных из эмиттера в базу от эмиттерного к коллекторному p-n-переходу. Движение электронов по базе обусловлено двумя механизмами: диффузией и дрейфом. Диффузия электронов происходит из-за возникновения градиента электронов в результате увеличения их концентрации у эмиттерного края базы вследствие инжекции. Дрейф (движение под действием электрического поля) электронов по базе обусловлен наличием в ней ускоряющего поля, образующегося в неравномерно легированной (диффузионной базе) в результате диффузии дырок от эмиттерного к коллекторному краю базы. Возникает это поле в части базы, расположенной под эмиттером. На основании изложенного ток эмиттера может быть рассчитан по формуле

, (8)

где q — заряд электрона;

μ_>п>(х) — подвижность электронов в базе;

Е(х) — напряженность поля в базе;

п(х) — концентрация электронов в базе;

D_>n>(x) — коэффициент диффузии электронов в базе;

dn(x)/dx — градиент электронов в базе.

Концентрация инжектированных электронов описывается выражением

(9)

где п_>ро>(х) — равновесная концентрация (при U_>эб> = 0) электронов в точке (см. рис. 1,в), которая определяется соотношением

(10)

где n_>i>, - концентрация собственных носителей зарядов в кремнии.

Согласно (9) и (10) при уменьшении концентрации |N_>a>(x_>э>")-N_>д>(x_>э>")| увеличивается концентрация инжектированных электронов в базу. Из чего следует, что инжекция электронов в данной части эмиттера будет больше, чем в базовой. Кроме того, в базе под эмиттером имеет место ускоряющее попе. Следовательно, наибольший ток эмиттера протекает через дно эмиттерной области и часть базы, расположенной под ней. Поэтому базу под эмиттером называют "активной", а окружающую эмиттер - "пассивной".

Подвижность μ_>п>(х) и коэффициент диффузии D_>n>(x) растут с уменьшением концентрации легирующей примеси в базе (благодаря уменьшению столкновений с ионами легирующей примеси).

Напряженность поля Е(х) равна

(11)

где φ_>Т> = k∙T/q — температурный потенциал,

W'_>б> = х'_>к>- х_>э>" — толщина квазинейтральной базы (см. рис.1,в).

Из выражения (11) следует, что Е(х) увеличивается при уменьшении концентрации N_>к> и координаты х'_>к>.

Границы областей пространственного заряда (ОПЗ) р-п-переходов, определяющие толщину квазинейтральной базы, рассчитываются следующим образом.

Переход база-эмиттер можно считать плавным и ширина его ОПЗ равна

(12)

где α(x_>э>)=dn(x_>э>)/dx — градиент распределения концентрации легирующих примесей в ОПЗ, снижающийся при их уменьшении;

εε_>о> — диэлектрическая проницаемость кремния;

ф_>кз> — потенциальный барьер p-n-перехода база-эмиттер.

Потенциальный барьер p-n-перехода база-эмиттер рассчитывается по формуле

(13)

Ширина ОПЗ p-n-перехода коллектор-база

(14)

где — характеристическая длина в распределении акцепторов в базе;

ф_>кк> и U_>кб> — потенциальный барьер и напряжение на р-п-переходе коллектор-база.

Потенциальный барьер p-n-перехода коллектор-база находится из выражения

(15)

Из соотношений (12)...(15) следует, что ширина p-n-переходов база-эмиттер и коллектор-база увеличивается при уменьшении концентрации легирующих примесей в них, в частности при уменьшении N_>a>(x_>э>) и N_>дк>.

Напряжение U_>кб> при включении БТ по схеме с ОЭ определяется из соотношения

(16)

где U_>кэ> — напряжение питания коллектора в схеме с ОЭ;

R_>к> — сопротивление области коллектора, по которой течет ток I_>к>.Граница ОПЗ p-n-перехода коллектор-база в базе х'_>к> равна

(17)

Сопротивление области коллектора в соответствии с рис. 1,а определяется выражением (при этом сопротивление скрытой коллекторной области n⁺-типа и подконтактной области n⁺-типа не учитываются)

(18)

Градиент dn/dx можно найти из соотношения

(19)

или в соответствии с выражениями (9) и (10):

(20)

С учетом (10), (11) и (20) выражение (8) можно преобразовать к следующему виду:

(21)

где   начальное (при U_>бэ> = 0) значение тока эмиттера.

Инжекционная составляющая тока базы I_>би> согласно (1) определяется выражением

(22)

где — начальное значение тока;

— равновесная концентрация дырок в эмиттере;

— напряженность тормозящего поля в эмиттере, образующегося в результате диффузии электронов от поверхности к р-п-переходу эмиттер-база;

— время жизни инжектированных дырок в эмиттере.

Рекомбинационная составляющая тока базы I_>бп> согласно (1) описывается выражением

(23)

где — начальное значение тока;

q — концентрация ловушек захвата электронов и дырок;

S_>n>, S_>p> — сечения ловушек захвата электронов и дырок;

V_>tn>, V_>tp> — тепловые скорости электронов и дырок;

D_{>п пов}> — коэффициент диффузии электронов на поверхности пассивной базы;

τ_{>п пов}> — время жизни электронов на поверхности пассивной базы;

Р_>э> — периметр эмиттера.

Параметры N_>t>, S_>n>, S_>p>, V_>tn>, V_>tp> не зависят от топологических размеров и профиля легирования. Коэффициент D_{>п пов}> и время τ_{>п пов}> слабо зависят от концентрации акцепторов на поверхности. Кроме того, следует заметить, что ток I_>бр> в отличие от других составляющих тока базы пропорционален не площади, а периметру эмиттера. Последнее обстоятельство необходимо учитывать при анализе зависимости коэффициента передачи тока от топологических размеров эмиттера.

Рекомбинационная составляющая тока базы I_>бр-п> согласно (1) находится из выражения

(24)

где — времена жизни электронов и дырок в ОПЗ р-п-перехода эмиттер-база.

Времена τ_>по> и τ_>ро> уменьшаются с ростом концентрации легирующих примесей в ОПЗ.

На рис.2 приведены графики зависимостей всех рассмотренных токов от напряжения U_>бэ>, построенные для типичных значений электрофизических параметров (1), определяющих значения этих токов.

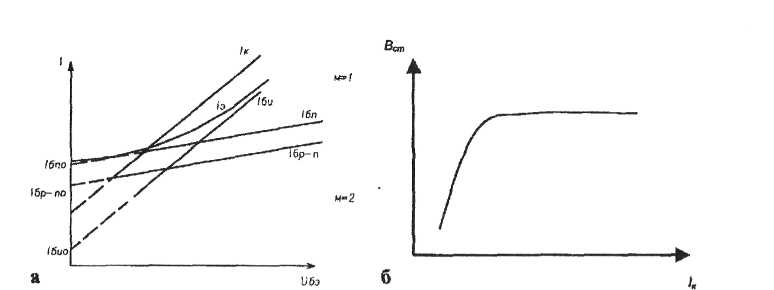

Рис. 2. Графики зависимостей:

а   токов I_>к>, I_>би>, 1_>б>_>n>, 1_>б>_>p>_>->_>n>, от напряжения U_>бэ>;

б   коэффициента передачи тока от коллектора

Следует отметить, что рекомбинационные токи слабее зависят от напряжения база-эмиттер, что учитывается коэффициентом два в знаменателе экспоненциальных множителей выражений (23) и (24).

С учетом (6) и графиков, приведенных на рис.2,а, можно построить график зависимости В_>ст>(I_>к>), представленный на рис.2,б.

Сильная зависимость коэффициента передачи тока от тока коллектора имеет место в диапазоне рабочих токов коллектора БТ. Поэтому при проведении исследований зависимости коэффициента В_>ст>(I_>к>) от конструктивно-технологических параметров необходимо поддерживать ток I_>к> постоянным, что обеспечивается соответствующим изменением напряжения прямого смещения на p-n-переходе база эмиттер U_>бэ>. Напряжение U_>бэ>, обеспечивающее заданный ток I_>к>, с учетом принятого ранее допущения I_>э> = I_>к> и соотношения (21) может быть рассчитано по формуле

(25)

Из выражения (25) следует, что при увеличении I_>эо>, которое может произойти при изменении конструктивно-технологических параметров БТ (при проведении соответствующих исследований), напряжение U_>бэ>.уменьшится, что приведет к уменьшению составляющих тока базы.

Граничная частота усиления БТ согласно (1) определяется выражением

, (26)

где - постоянная цепи заряда барьерной емкости p-n-p-перехода база-эмиттер С_>бэ>;

- время пролета через квазинейтральную базу;

- постоянная цепи заряда барьерной емкости p-n-p перехода коллектор-база С_>кб.>

Барьерная емкость С_>бэ>, состоит из двух параллельно включенных емкостей донной и боковой частей p-n-перехода база-эмиттер:

С_>бэ>= С_>бэдон>+ С_>бэбок>, (27)

где С_>бэдон>=εε_>0>·z_>э>·Lэ/l_>бэ>(x_>э>) – емкость донной части p-n-перехода база-эмиттер;

С_>бэбок>= - емкость боковой части p-n-перехода база-эмиттер;

Поскольку ширина ОПЗ зависит от концентрации легирующей примеси в p-n-переходе, а она в боковой части p-n-перехода изменяется по глубине, то С_>бэбок >также зависит от глубины и с учетом двухмерного распределения донорной примеси может быть определена из выражения

, (28)

где N_>д>(х,у) = N_>dn>·erfc[(х+1,5у)/2] — двухмерное распределение донорной (эмиттерной) примеси;

φ_>кэбок>(х) — контактная разность потенциалов боковой части р-n-перехода база-эмиттер(зависит от глубины по той же причине, что и ширина l_>бэбок>.).

Сопротивление базы R_>б> можно представить состоящим из двух последовательно включенных сопротивлений активной и пассивной базы, по которым протекает ток базы от соответствующего вывода до р-n-перехода эмиттер-база:

R_>б> =R_>ба> +R_>бпас, >(29)

где— сопротивление активной части базы;

— сопротивление пассивной части базы.

Барьерная емкость С_>кб>: по аналогии с емкостью С_>бэ> также состоит из двух параллельно включенных емкостей донной и боковой частей р-п-перехода коллектор-база:

С_>кб>=εε_>0>(S_>кбдон>+S_>кббок>), (30)

где S_>кбдон >и S_>кббок> — площади донной и боковой частей р-n-перехода коллектор-база. Поскольку коллектором является равномерно легированный эпитаксиальный слой, то концентрации легирующей примеси в боковой и донной частях этого р-n-перехода одинакова, а значит, и постоянна толщина ОПЗ l_>кб>

Напряжения лавинного пробоя плавного р-п-перехода база-эмиттер:

и резкого р-п-перехода коллектор-база:

Литература

1. Новиков Ю.В. Основы цифровой схемотехники. Базовые элементы и схемы. Методы проектирования. М.: Мир, 2001. - 379 с.

2. Новиков Ю.В., Скоробогатов П.К. Основы микропроцессорной техники. Курс лекций. М.: ИНТУИТ.РУ, 2003. - 440 с.

3. Пухальский Г.И., Новосельцева Т.Я. Цифровые устройства: Учеб. пособие для ВТУЗов. СПб.: Политехника, 2006. - 885 с.

4. Преснухин Л.Н., Воробьев Н.В., Шишкевич А.А. Расчет элементов цифровых устройств. М.: Высш. шк., 2001. - 526 с.

5. Букреев И.Н., Горячев В.И., Мансуров Б.М. Микроэлектронные схемы цифровых устройств. М.: Радио и связь, 2000. - 416 с.

6. Соломатин Н.М. Логические элементы ЭВМ. М.: Высш. шк., 2000. - 160 с.
