Субблок модуля управления МПС
Содержание
Введение
1. Исследовательская часть
1.1 Введение
1.2 Сравнительный анализ признаков разрабатываемого технического объекта (субблок модуля управления МПС) с признаками аналогов
1.3 Вывод
2. Конструкторская часть
2.1 Введение
2.2 Назначение устройства
2.3 Основные технические характеристики модуля
2.4 Описание принципа функционирования блока
2.5 Описание конструкции
2.6 Назначение и состав субблока
2.7 Описание структурной схемы субблока
2.8 Описание электрической принципиальной схемы субблока
2.9 Обоснование выбора элементной базы
2.10 Расчет надёжности
2.11 Расчет на действие удара
2.12 Расчет на воздействие вибрации
2.13 Вывод
3. Технологическая часть
3.1 Введение
3.2 Анализ конструкции субблока модуля управления МПС
3.3 Технологический процесс сборки субблока
3.4 Аттестация технологического процесса сборки платы
3.5 Инструкция по настройке
3.6 Перечень параметров, по которым производится настройка ячейки ЯМ101
3.7 Указание мер безопасности
3.8 Требования к рабочему месту
3.9 Вспомогательные технические данные
3.10 Методы настройки и проверки
3.11 Вывод
4. Охрана труда и защита окружающей среды
4.1 Обеспечение охраны труда монтажника в процессе производства ячейки модуля управления мультиплексором передачи сигналов (ЯМУ МПС).
4.1.1 Оценка электробезопасности при выполнении монтажных, регулировочных и ремонтных работ
4.1.2 Оценка безопасности работ монтажника РЭА при использовании инструмента с повышенной температурой рабочей поверхности
4.1.3 Оценка пожарной безопасности при выполнении работ
4.1.4 Оценка освещённости рабочего места сборочного участка
4.1.5 Обеспечение заданного уровня чистоты воздуха рабочего места монтажника РЭА при выполнении работ
4.2 Обеспечение охраны окружающей среды при изготовлении ячейки модуля управления мультиплексором передачи сигналов
4.2.1 Оценка защиты окружающей среды от загрязнения жидкими производственными отходами
4.2.2 Оценка защиты окружающей среды от загрязнения парами кислот и щелочей
4.2.3 Оценка защиты окружающей среды от загрязнения парами токсичных веществ
4.2.4 Обеспечение защиты окружающей среды от загрязнения парами тяжелых металлов
5. Организационно-экономическая часть
5.1 Технико-экономическое обоснование
5.2 Анализ технологичности ячейки модуля управления МПС
5.3 Расчет предпроизводственных затрат ЯМУ МПС
5.4 Расчет себестоимости ЯМУ МПС
5.5 Расчет интегрального экономического эффекта ячейки модуля управления МПС.
5.6 Вывод
Заключение
Список литературы
Аннотация
Расчетно-пояснительная записка содержит следующие части: исследовательскую, конструкторскую, технологическую, охрана труда и окружающей среды, организационно-экономическую.
В исследовательской части расчетно-пояснительной записки приведен сравнительный анализ признаков разрабатываемого технического объекта (субблок модуля управления мультиплексора передачи сигналов) с признаками аналогов. На основе анализа сделаны выводы о достоинствах и недостатках аналогов, выбран прототип разрабатываемому изделию.
В конструкторской части расчетно-пояснительной записки к дипломному проекту дается назначение субблока, описание основных технических характеристик, принципа функционирования субблока модуля управления МПС, а также расчет надежности прибора, расчеты на действие вибрации и удара.
В технологической части расчетно-пояснительной записки приведен технологический процесс сборки модуля, аттестация технологического процесса, перечень параметров по которым производится настройка, указываются меры безопасности, требования к рабочему месту, приводятся методы настройки и проверки.
В разделе "Охрана труда и окружающей среды" дается характеристика опасных и вредных факторов на рабочем месте настройщика, приводится расчет параметров вытяжного зонта для лакокрасочного участка, оцениваются источники экологического загрязнения предприятия ОАО "СКТБР".
В экономической части расчетно-пояснительной записки рассчитана себестоимость прибора и приведен расчет экономического интегрального эффекта от его внедрения в производство.
Введение
В настоящее время разрабатывается все больше и больше устройств, основной функцией которых является управление работой различных систем и их отдельных частей. Такие устройства повышают точность и надежность системы в целом, т.к снижают влияние человеческого фактора. В случае применения устройств управления оператор лишь ведет визуальный контроль над работой устройства, а не участвует в непосредственном управлении системой. Это позволяет допускать к работе с оборудованием персонал, не нуждающийся в особо длительной подготовке, т.к процессорное устройство берет на себя основную задачу по управлению системой. Нагрузка на оператора значительно снижается, что позволяет работать длительное время без необходимых продолжительных периодов отдыха.
Существующие аналоги реализовывались на большом количестве печатных плат, что приводило к удорожанию и уменьшению надежности. Появление и повсеместное внедрение микроконтроллеров позволяет упростить, повысить надежность и уменьшить затраты в сфере производства.
1. Исследовательская часть
1.1 Введение
При выполнении исследовательской части данного проекта необходимо: выполнить сравнительный анализ разрабатываемого изделия с уже существующими приборами аналогичного действия и назначения, привести обоснование выбора элементной базы.
1.2 Сравнительный анализ признаков разрабатываемого технического объекта (субблок модуля управления МПС) с признаками аналогов
Данная тема была выбрана не случайно. В настоящее время разрабатывается все больше и больше устройств, основной функцией которых является управление работой различных систем и их отдельных частей. Такие устройства повышают точность и надежность системы в целом, т.к снижают влияние человеческого фактора. В случае применения устройств управления оператор лишь ведет визуальный контроль над работой устройства, а не участвует в непосредственном управлении системой. Это позволяет допускать к работе с оборудованием персонал, не нуждающийся в особо длительной подготовке, т.к. процессорное устройство берет на себя основную задачу по управлению системой. Нагрузка на оператора значительно снижается, что позволяет работать длительное время без необходимых продолжительных периодов отдыха.
Технологии и требования очень быстро развиваются, и особенно это касается ВПК. Это имеет большое значение, т.к базовое предприятие является исполнителем заказов Министерства обороны.
Обоснованием выбора данной темы ("Сравнительный анализ признаков разрабатываемого технического объекта (центрального процессорного устройства управления) с признаками аналогов") послужило то, что в настоящее время существует большое количество технических объектов, которые выполняют функцию приема и обработки информации, а также управления различными устройствами и системами. В связи с этим возникает необходимость поиска наиболее оптимального технического объекта, удовлетворяющего различным показателям и требованиям (массогабаритный показатель, надежность, функциональность, простота использования, эргономичность). Проводя сравнительный анализ с тремя изделиями, выполняющими аналогичную функцию, как и разрабатываемый объект, мы укажем отличительные особенности и преимущества выбранного нами объекта.
Функциональное назначение разрабатываемого субблока (субблок модуля управления мультиплексора передачи сигналов).
Назначение устройства.
Ячейка является микропроцессорным устройством, предназначенным для управления работой модуля управления МПС. Модуль управления предназначен для работы в составе модуля МПС 16 и является микропроцессорным устройством управления. Модуль управления обеспечивает прием и передачу информации по стыкам С2 и "Провод-сигнал".
В ячейке осуществляется прием и обработка информации, поступающей с системной шины данных D0-D15. Также ячейка осуществляет диагностику ячеек памяти 2, входящих в модуль управления МПС, и системной шины во время эксплуатации.
Основные технические характеристики.
Геометрические размеры платы 209×240×15,5 мм (Д×В×Ш)
Масса платы 250 г.
Масса ЭРЭ 45 г.
Номинальное напряжение питания - 5 В.
Максимальное значение переходного сопротивления контакта между элементами заземления и корпусом изделия не должно быть более 600 мкОм в местах непосредственного соединения деталей между собой при допускаемой погрешности измерения ±10%.
Величина сопротивления изоляции электрических цепей изделия должна быть не менее 20 МОм для нормальных климатических условий, 1 МОм для условий с повышенной температурой и влажностью.
Температура окружающей среды +5 ÷ +40 ºС.
Давление от 60 до 107 кПа (от 450 до 800 мм рт. ст).
Относительная влажность не более 80% при температуре не более 25 ºС.
Запыленность окружающей среды не более 0,75 мг/см².
Гарантийная наработка изделия на отказ - 9000 часов в пределах гарантийного срока эксплуатации.
Срок службы изделия - 15 лет.
Требования сохранности: назначенный срок хранения изделий должен быть не менее 12 лет при хранении в упакованном виде по ГОСТ В9.001 в легких условиях хранения в отапливаемых хранилищах в соответствии с ГОСТ В9.003.
Среднее время восстановления изделий должно быть не более 30 мин.
Состав и описание принципа функционирования.
В состав ячейки модуля управления МПС входят:
микропроцессор М1810ВМ86;
синхронизатор, построенный на основе генератора тактовых импульсов М1810 ГФ84 и кварцевого резонатора на 12288 кГц;
контроллер системной шины, реализованный на микросхеме М1810ВГ88;
регистр-формирователь шины адреса системной шины, реализованный на микросхемах 580ИР82;
буфер-усилитель шины адреса внутренней шины ячейки ЯМ101, реализованный на микросхемах 1533АП5;
формирователь системной шины данных, реализованный на трех микросхемах 580ВА86 (D15-D17);
формирователь внутренней шины данных ячейки ЯМ101, реализованный на двух микросхемах 580ВА86 (D23 и D24);
селектор адреса;
таймер 580ВИ53;
контроллер прерываний М1810ВИ59А;
ПЗУ, реализованное на двух микросхемах М573РФ4А, каждая микросхема емкостью 64К;
схема формирования тактов ожидания (удлинения цикла процессора) по запросу внешних устройств и при выполнении команд ввода-вывода;
схема управления индикаторами РАБОТА, ТЕСТ.
Из ячейки ЯМ101 на системную шину поступают:
сигнал системного сброса "RESET";
адреса обращения к памяти и портам ввода-вывода устройства У101: А0 - А19;
сигналы управления "IOR. ", "IOW", "MEMW", "MEMR", "AEN";
данные D0-D15;
тактовая частота OSC 12288 кГц (для выработки частоты синхронизации приемопередатчиков стыков С2).
При включении электропитания генератор тактовых импульсов формирует сигнал "RESET". По окончании сигнала "RESET" на выходе генератора тактовых импульсов формируются - сигнал готовности системы к работе "READY" и серии тактовых импульсов: CLK - для процессора и контроллера системной шины, PCLK - для системного таймера, OSC - для контроллеров последовательного интерфейса ячеек ЯМ104. Получив сигнал "READY" процессор формирует обращение к ПЗУ ячейки ЯМ101 по адресу FFFF0.
Обращение к памяти или портам ввода - вывода происходит следующим образом. Управляющие сигналы "SO" - "S2" из процессора поступают в контроллер системной шины М1810ВГ88,Исходя из состояния управляющих сигналов "SO" - "S2", контроллер М1810ВГ88 вырабатывает сигнал управления данного типа цикла шины (см. таблицу 1) и сигналы:
стробирования адреса "ALE";
сопровождения данных "DEN";
управления шинными формирователями "DT/R".
Таблица 1
Управляющие сигналы |
Тип цикла шины |
Сигнал контроллера М1810ВГ88 |
||
S2 |
S1 |
S0 |
||
0 |
0 |
0 |
Подтверждение прерывания |
INTA |
0 |
0 |
1 |
Чтение внешнего устройства |
IORC |
0 |
1 |
0 |
Запись внешнего устройства |
IOWA (AIOWC) |
0 |
1 |
1 |
Останов |
- |
1 |
0 |
0 |
Выборка команды |
- |
1 |
0 |
1 |
Чтение памяти |
MRDC |
1 |
1 |
0 |
Запись памяти |
MWTC (AMWC) |
1 |
1 |
1 |
Цикла шины нет |
На шину адрес - данные процессор выставляет адрес обращения к памяти или порту ввода/вывода. Адрес фиксируется в регистрах 580ИР82 по стробу "ALE". Затем на шину процессора адрес - данные поступают данные: при записи - из процессора, при чтении - из памяти или от внешних устройств. Управление шинными формирователями данных системной шины осуществляется по двум входам. По входу управления направлением передачи - сигналом "DT/R" из контроллера М1810ВГ88. По входу управления третьим состоянием:
для старшего байта данных (разряды D8 - D15) - сигналом "DEN";
для младшего байта данных (разряды DO - D7) - сигналом "DEN" и сигналами адресации к младшему байту данных "А0"=0, "ВНЕ"=И, либо сигналами "DEN" и "INTA" - при обслуживании запроса на прерывание.
Шинный формирователь D16 обеспечивает передачу старшего байта данных по нечетному адресу.
Шинный формирователь внутренней шины данных D24 всегда открыт для передачи младшего байта данных. Управляется он по входу управления направлением передачи. На системную шину и далее В процессор поступает младший байт данных DO - D7 из устройств ячейки модуля управления МПС при чтении портов ввода/вывода, обслуживании прерываний или обращении к ПЗУ ячейки. В остальных случаях данные с системной шины поступают на вход устройств ячейки.
Основания выбора элементной базы.
Для снижения массогабаритных показателей, повышения надежности, упрощения технологии изготовления и облегчения работы с устройством возникает необходимость в построении схемы устройства ввода - вывода на базе ИМС большой степени интеграции и использование программируемых микроконтроллеров.
Выбор конкретных элементов определялся их техническими, конструкционными и эксплуатационными характеристиками, а также тем, что данное изделие проходит военприемку и использование элементной базы регламентировано заказчиком.
Указания по эксплуатации.
Эксплуатация изделия должна осуществляться в соответствии с требованиями в эксплуатационной документации на ячейку модуля управления МПС.
Требования по транспортировке и хранению.
Транспортирование изделия должно производиться в упаковке в закрытых автомобилях по дорогам с асфальтобетонным и цементным бетонным покрытием на расстояние до 1000 км. По дорогам с булыжным покрытием и грунтовым дорогам на расстояние 250 км со скоростью до 40 км/ч, в железнодорожных вагонах, герметичных кабинах авиатранспорта в средних условиях по ГОСТ РВ20.39.309.
Изделие должно храниться в отапливаемых складских помещениях, защищающих изделие от воздействия атмосферных осадков, на стеллажах или в упаковке, при отсутствии в воздухе паров кислот, щелочей и других агрессивных примесей.
Краткая характеристика аналога (плата КП 51).
Геометрические размеры платы 480 мм - 140 мм
Масса платы 360 г.
Масса ЭРЭ 64 г.
Номинальное напряжение питания - 5 В.
Температура окружающей среды +5 ÷ +35 ºС.
Давление от 86 до 106 кПа (от 645 до 795 мм рт. ст).
Относительная влажность не более 75% при температуре не более 25 ºС.
Гарантийная наработка изделия на отказ - 8000 часов в пределах гарантийного срока эксплуатации.
Срок службы изделия - 8 лет.
Описание работы изделия
Устройство управления КП - 51 представляет собой микроконтроллер на базе ОЭВМ1830 ВЕ31. Устройство управления предназначено для организации связи блока КБ5 с моноканалом через порт ОЭВМ, сигнализации связи блока КБ5 со стыком RS 232 с универсальным синхронно - асинхронным приемопередатчиком. Данное устройство обладает функцией самотестирования. В состав устройства управления входят ядра тактовых импульсов, регистры памяти, дешифратор адресов внешних устройств, буфер условий и регистра индикаций. Особенностью ОЭВМ1830 ВЕ31 является расширенное адресное пространство.
Генератор тактовых импульсов Д-3 выполнен на базе микросхемы 1810 ГФ - 84. Он формирует тактовые импульсы с частотой 11 МГц. Делитель Д - 10 делит частоту сигнала генератора тактовых импульсов. Выходной сигнал делителя синхронизирует передатчик УСАПП. Регистры микросхем D-16, D-17 предназначен для хранения младших 8 бит адреса ВУ. Запись в регистр производится задним фронтом сигнала "ALE". Дешифратор адресов внешних устройств Д-7, Д-12, Д-18, Д-23 разделяет адресное пространство ЭВМ следующим образом:
0000Н…07FFH - адреса ПЗУ
0000H…1FFFH - адреса ОЗУ
4000H - адреса УСАПП
2000H - адреса буфера условий и регистра индикаций.
При разомкнутых контактах 13 и 60 разъема Х1 ЭВМ работает со штатных ПЗУ, а при замкнутых контактах с отладочным ПЗУ.
Буфер условия Д-8 предназначен для организации чтения ОЭВМ переменных программ, которые устанавливаются переключателями на плите коммутации. К переменным программы относятся: индивидуальный адрес блока КЕ-5 и ЛСПД, групповой адрес блока КЕ-5 и ЛСПД.
Узел рестарта Д11 предназначен для перезапуска ОЭВМ при сбое программы. Узел представляет собой последовательность внешних одновибраторов. Одновибратор запускается после общего сброса ОЭВМ. Если происходит "зависание" программы, одновибратор не перезапускается и на его выходе формируется переход из логического "0" в логическую "1" и запускается второй одновибратор, который формирует сигнал сброса ОЭВМ.
После каждого сброса ОЭВМ анализирует по какой причине произошел сброс, опрашивая выход первого одновибратора.
УСАПП D29 выполнен на микросхеме 530 ЕВ51А. УСАПП работает в асинхронном режиме передачи данных со скоростью 19200 бод длиной сигнала 8 бит и числом стоп-бит 1. Частота синхроимпульсов УСАПП 1,843 МГц, а частота синхронизации приемника и передатчика 307,2 кГц. Сигнал с выходов готовности приемника и передатчика поступают соответственно "0" и "1" внешних адресов. В стыке RS 232 использованы сигналы УСАПП "RxE" (вход внешнего устройства), "TxD" (выход передатчика), "CTS" (готовность приемника) и "RTS" (запрос приемника). Выход УСАПП "DTR" (запрос передатчика) объединен со входом "DSR" (готовность передатчика).
Коммутатор последовательного порта ОЭВМ управляется сигналом "замкнуть шлейф МК" с порта П0 ОЭВМ. Если шлейф разомкнут, на вход приемника ОЭВМ поступает сигнал с выхода приемного устройства КП53.
усилитель сигнала линии связи стыка RS232 D22 выполнен на микросхеме 170 УП2. Микросхема питается от источника напряжения +5 В, пороговое напряжение +2,5 В. Формирователь сигнала линии связи стыка RS 232 D30 выполняется на микросхеме 170 АП2. Сигнал "замкнуть шлейф RS232" поступает на вход разрешения микросхемы. При самотестировании устройства управления КП51 уровни сигналов на входах разрешения формирования сигналов равны логическому "0" и сигналы от УСАПП в канал RS 232 поступают.
Краткая характеристика аналога (блок КБ 7/1)
Геометрические размеры платы 550 мм - 250 мм
Масса платы 420 г.
Масса ЭРЭ 130 г.
Номинальное напряжение питания - 12В.
Температура окружающей среды +5 ÷ +30 ºС.
Давление от 86 до 106 кПа (от 645 до 795 мм рт. ст).
Относительная влажность не более 65% при температуре не более 25 ºС.
Гарантийная наработка изделия на отказ - 5000 часов в пределах гарантийного срока эксплуатации.
Срок службы изделия - 6 лет
Описание работы изделия
Изделие позволяет произвести автоматическое подключение выходов ДП ЛФС к РПУ и выполнить автоматический контроль подключения. Выходные сигналы от ЛФС поступают на стойку КС1, где к ним примешиваются контрольные сигналы, а затем на стойку усиления КС3, имеющую 16 входов и выходов. Стойки между собой соединяются ВЧ кабелями. Обмен сигналами блока с внешними устройствами осуществляется по каналам 01, 02, Ж2, Р1, ДУ1, ДУ2. Управление коммутатором КБ 7/1 организуется при формировании команд на коммутацию оператором поста. Сформированная команда Ф1 выдается блоком КБ 2, который организует доведение этой команды до блока КБ 7/1. При получении команды Ф1 блок КБ 7/1 (при отсутствии блокирования пульта блока) организует подключение согласно полученному коду управления, после чего формирует ответное сообщение Ф6, по результатам выполнения команды и выдает его в КБ 2.
Алгоритм блока КБ 7/1 реализует следующие функции:
обработка сигнала, введенного оператором с клавиатуры и формирование команды управления на стойку КС1;
задание режимов работы блока по командам оператора;
организация обмена сообщениями с блоком КБ 2;
индикацию номера подключенной ДН соответствующему РПУ на световых индикаторах;
приемом кодов управления с внешнего управляющего комплекса Ж - 5 и формирования соответствующих команд управления коммутацией на стойку КС1.
Устройство ДУ 1, ДУ 2 являются управляющими внешними устройствами для КБ 7/1. Максимальное количество подключаемых ВУК ДУ1 определяется количеством входов блока КБ 7/1.
Взаимодействие составных частей изделия осуществляется посредством соответствующих протоколов взаимодействия. Каждый протокол представляет собой набор правил, определяющих поведение взаимодействующих функциональных элементов системы.
Сравнительный анализ признаков разрабатываемого технического объекта с признаками аналогов. Выбор прототипа, обоснование заключения
Разрабатываемое изделие будем сравнивать с двумя аналогами, взятыми на базовом предприятии ОАО "СКТБР".
Сравнивая изделия по массогабаритному показателям, делаем вывод, что блок КБ 7/1 значительно превышает показатели разрабатываемой ячейки и КП 51 (420г, 250г и 360г соответственно).
Несмотря на очевидные достоинства и недостатки рассмотренных устройств, проведя предварительное сравнение можно сделать выбор прототипа, которым будет плата КП 51, так как данное устройство ближе всего подходит к разрабатываемому объекту по наибольшему количеству признаков (массогабаритный показатель, климатический, надежность и др.)
Более точное сравнение с выбранным прототипом будем производить по следующим критериям:
Длина разрабатываемой ячейки (209 мм - 240 мм) более чем в 2 раза меньше, чем у платы КП 51 (480 мм - 140 мм), а ширина, наоборот, больше (ячейка модуля управления МПС: 240 мм; КП 51: 140 мм). Но при этом площадь платы разрабатываемой ячейки (500 см²) меньше площади платы КП 51 (670 см²). Вследствие этого можно сделать вывод, что масса платы прототипа будет больше, так как они изготовлены из одного материала.
Масса ЭРЭ: несмотря на то, что оба устройства построены на базе микроконтроллера, КП 51 имеет несколько большее количество ЭРЭ (дешифратор адресов внешних устройств, делитель частоты и др.). Масса ЭРЭ КП 51 = 64 г > массы ЭРЭ платы разрабатываемой ячейки = 45 г.
По номинальному напряжению питания оба устройства идентичны - 5 В.
Расхождения по температуре окружающей среды не значительны: разрабатываемая ячейка (+5 ÷ +40 ºС) и КП 51 (+5 ÷ +35 ºС).
Диапазон давлений также несколько различен. Ячейка модуля управления МПС: от 60 до 107 кПа (от 450 до 800 мм рт. ст); КП 51: от 86 до 106 кПа (от 645 до 795 мм рт. ст).
По допустимой относительной влажности устройства имеют несколько отличающиеся требования: ЯМУ МПС (не более 80% при температуре не более 25 ºС) и КП 51 (не более 75% при температуре не более 25 ºС)
По требованиям к запыленности окружающей среды для изделия КП 51 информации не было найдено, сравнение не может производиться.
Гарантийная наработка на отказ разрабатываемой ячейки - 9000 часов в пределах гарантийного срока эксплуатации, а для КП 51 - 8000 часов.
Срок службы изделия КП 636 - 15 лет, КП 51 - 8 лет. Данный фактор не может быть решающим, так как в настоящее время аппаратура развивается очень стремительно, и она может стать устаревшей намного раньше окончания гарантийного срока службы.
Выводы по результатам анализа.
В ходе нашей работы мы провели сравнительный анализ разрабатываемого объекта (ЯМУ МПС) с двумя аналогами. Далее был выбран прототип (КП 51) - это изделие наиболее близко по своим характеристикам к разрабатываемому объекту.
Плата ЯМУ МПС имеет значительные преимущества по следующим критериям: массогабаритный показатель лучше чем у КП 51 в 1,44 раза, надежность превышает КП 51 на 1000 часов работы и 7 лет эксплуатации, требования по климатическим условиям у КП 51 более жесткие (+5 ÷ +35 ºС у прототипа и +5 ÷ +40 ºС у разрабатываемого объекта), электрические параметры (по номинальному напряжению питания оба устройства идентичны, но разрабатываемый объект обладает энергопотреблением в 1,8 раза меньше, чем у прототипа, что в настоящее время является весьма важным фактором). Ячейка модуля управления МПС на данный момент является лидером в данной группе устройств. В отличие от аналогов ячейка удовлетворяет более жестким требованиям по целому ряду параметров, наиболее важными из которых являются: массогабаритный и надежностный.
1.3 Вывод
В результате выполнения исследовательской части дипломного проекта был выполнен поиск прототипа разрабатываемого изделия, указаны преимущества, описана элементная база и принцип ее выбора.
2. Конструкторская часть
2.1 Введение
При выполнении конструкторской части дипломного проекта необходимо: разработать оптимальную конструкцию прибора, выполнить основные конструкторские расчеты по воздействию вибрации и удара на прибор, проанализировать и обосновать выбор элементной базы, выполнить расчет надежности конструкции с учетом дестабилизирующих воздействий.
2.2 Назначение устройства
Модуль управления МПС предназначен для работы в составе мультиплексора передачи сигналов, предназначенного для построения сетей связи, обеспечивающих передачу информации. Мультиплексор обеспечивает приём и передачу информации по телеграфным каналам связи с номерами от 16 до 48 с шагом 16 в зависимости от исполнения с возможностью управления обменом информации с персональной ЭВМ (ПЭВМ). Сам же модуль управления МПС является микропроцессорным устройством управления и обеспечивает приём и передачу информации по стыкам С2 и "Провод - сигнал".
Условия эксплуатации модуля управления МПС следующие:
1. Температура окружающего воздуха - от +5 до +40 °С;
2. Относительная влажность воздуха 80% при температуре ±25 °С;
3. Атмосферное давление - от 60 до 107 кПа (от 450 до 800 мм рт. ст).
4. Электропитание - электросеть переменного тока напряжением 220 (+22; - 33) В частотой (50±2,5) Гц.
2.3 Основные технические характеристики модуля
Электропитание - электросеть переменного тока напряжением 220 (+22; - 33) В частотой (50±2,5) Гц.
Количество стыков С2 - шестнадцать, количество переустанавливаемых стыков С2 или ИРПС - восемь.
Количество стыков "ПРОВОД - СИГНАЛ": восемь стыков PC ВХ и восемь стыков PC ВЫХ.
Микропроцессор - М1810ВМ86.
Тактовая частота 5 МГц.
Разрядность данных - два байта.
Ёмкость оперативного запоминающего устройства (ОЗУ) - 128 кбайт.
2.4 Описание принципа функционирования блока
Состав модуля управления МПС приведён в таблице 2, а структура его связей вынесена в графическую часть дипломного проекта.
В ячейке модуля управления МПС 1 реализовано устройство управления. В ячейке памяти 2 располагается ОЗУ. В контактных ячейках 4 реализованы стыки С2 (ИРПС), в контактной ячейке 5 - стыки "ПРОВОД - СИГНАЛ". На коммутационной плате выполнена системная шина устройства управления МПС, реализующая интерфейс устройства управления МПС, аналогичный интерфейсу ЕС-1845 (или IBM PC).
Все входные и выходные цепи устройства управления МПС проходят через Т-образные LC-фильтры для защиты от радиочастотных помех.
Таблица 2
Наименование |
Количество |
Ячейка модуля управления МПС 1 |
1 |
Ячейка памяти 2 |
1 |
Контактная ячейка 4-01 |
1 |
- 02 |
1 |
- 03 |
1 |
- 04 |
1 |
- 05 |
1 |
- 06 |
1 |
Контактная ячейка 5 |
1 |
Блок БП5 |
2 |
Фильтр |
16 |
Коммутационная плата |
1 |
Источники питания БП5 осуществляют преобразование напряжения 220 (+22; - 33) В (50±2,5) Гц в напряжения 5, 12 и минус 12 В.
При включении источников питания модуля управления МПС вырабатывается сигнал системного сброса "RESET". По окончании сигнала "RESET" формируются сигнал готовности системы к работе "READY" и серии тактовых импульсов: CLK, PCLK и OSC.
Процессор формирует обращение к ПЗУ микропроцессорной ячейки управления 1, где находится программа перехода на действительное начало программы инициализации и тестирования системной шины модуля управления МПС: с ячейками 1, 2, 4, 5 и ячейкой 3, устанавливаемой в изделие на месте эксплуатации. Во время тестирования светится индикатор единичный ТЕСТ на передней панели ячейки модуля управления МПС 1. После успешного завершения тестирования управление передаётся программе функционального ПО, и на передней панели ячейки 1 начинают мигать индикаторы единичные РАБОТА и ТЕСТ.
На коммутационной плате реализована системная шина устройства управления МПС.
На коммутационной плате расположены соединители для установки ячеек. Для устранения возможности ошибочной установки ячеек в "чужой" соединитель сверху и снизу каждого соединителя располагаются стойки, которые исполняют роль кодирующих ключей. Соответствующие кодовые ключи есть и на ячейках.
Одноимённые контакты соединителей коммутационной платы объединены, если они используются в ячейках, соответствующих этим соединителям. К коммутационной плате подводится электропитание от двух источников питания БП5. От одного источника питания разведено электропитание на соединители Х1 - Х6, а от второго - на соединители Х7 - XI2.
2.5 Описание конструкции
В состав конструкции модуля управления мультиплексора передачи сигналов входят:
1. Корпус модуля управления.
2. Два блока питания.
3. Коммутационная плата.
4. Девять ячеек различного функционального назначения.
5. Шестнадцать фильтров.
Корпус модуля управления состоит из двух боковых стенок, крышки передней, панели задней, обшивки, и шасси.
Жесткость конструкции придают боковые стенки и соединяющие их угольник и швеллер, а также верхние и нижние планки. В переднюю крышку вмонтировано стекло для визуального контроля ячеек и блоков питания. На задней панели находится 4 вилки и 25 розеток для подключения источника питания и коммутации с другими устройствами. Шасси крепится к задней панели при помощи угольников.
К верхним и нижним планкам крепятся направляющие, с помощью которых ячейки вставляются в модуль. На внутренних панелях расположены разъемы для подключения ячеек и блоков питания.
На ячейке модуля управления мультиплексором передачи сигналов есть два светодиодных индикатора "Работа" и "Тест", а также кнопка "Сброс".
На блоке питания есть два предохранителя на 3,15 А, тумблер включения питания, 3 светодиода и гнезда для подключения к сети +5, +12 или - 12 В.
2.6 Назначение и состав субблока
Ячейка модуля управления МПС 1 является микропроцессорным устройством, предназначенным для управления работой модуля управления МПС. В ячейке 1 осуществляется приём и обработка информации, поступающей с системной шины данных D0-D15.
Из ячейки 1 поступают на системную шину:
сигнал системного сброса "RESET";
адреса обращения к памяти и портам ввода - вывода модуля управления МПС: А0-А19;
сигналы управления "IOR. ", "IOW", "MEMW", "MEMR", "AEN";
данные DO - D15;
тактовая частота OSC 12288 кГц (для выработки частоты синхронизации приёмопередатчиков стыков С2).
Ячейка модуля управления МПС 1 осуществляет диагностику ячеек памяти 2 и системной шины во время эксплуатации.
Схема электрическая принципиальная субблока вынесена в графическую часть данного дипломного проекта.
Схема принципа построения и функционирования ячейки модуля управления МПС 1 вынесена в графическую часть данного дипломного проекта.
В состав ячейки модуля управления МПС 1 входят:
микропроцессор М1810ВМ86;
синхронизатор, построенный на основе генератора тактовых им пульсов М1810ГФ84 и кварцевого резонатора на 12288 кГц;
контроллер системной шины, реализованный на микросхеме
М1810ВГ88;
регистр-формирователь шины адреса системной шины, реализованный на микросхемах 580ИР82;
буфер-усилитель шины адреса внутренней шины ячейки 1, реализованный на микросхемах 1533АП5; формирователь системной шины данных, реализованный на трех микросхемах 580ВА86 D15-D17 (см. схему электрическую принципиальную в графической части проекта);
формирователь внутренней шины данных ячейки 1, реализованный на двух микросхемах 580ВА86 D23 и D24;
селектор адреса;
таймер 580ВИ53;
контроллер прерываний М1810ВН59А;
ПЗУ, реализованное на двух микросхемах М573РФ4А, каждая микросхема ёмкостью 64К;
схема формирования тактов ожидания (удлинения цикла процессора) по запросу внешних устройств и при выполнении команд ввода - вывода;
схема управления индикаторами РАБОТА, ТЕСТ.
2.7 Описание структурной схемы субблока
При включении электропитания синхронизатор формирует сигнал сброса, по окончании которого на его выходе формируется сигнал готовности системы к работе. После получения сигнала готовности микропроцессор формирует обращение к ПЗУ ячейки модуля управления МПС 1 через контроллер системной шины. Обращение микропроцессора к портам ввода-вывода также происходит через контроллер системной шины.
В зависимости от состояния управляющих сигналов контроллер системной шины вырабатывает соответствующий сигнал управления шиной.
Адрес обращения к памяти или порту ввода-вывода из микропроцессора фиксируется в регистре - формирователе шины адреса системной шины.
Формирователь системной шины данных обеспечивает передачу старшего байта данных по нечетному адресу.
Шинный формирователь 2 внутренней шины данных передает младший байт данных из внешних устройств ячейки 1 в микропроцессор.
Шинный формирователь 1 внутренней шины данных передает старший байт данных из ПЗУ в процессор.
Адреса с системной шины поступают в селектор адреса и на вход внешних устройств ячейки 1 через буфер-усилитель шины адреса.
Селектор адреса вырабатывает сигналы выбора микросхем.
Контроллер прерываний обрабатывает прерывания от системного таймера. Счетчик таймера играет роль системного таймера.
Удлинение цикла процессора на один такт происходит при обращении к портам ввода/вывода. При этом на вход синхронизатора поступает сигнал, запрещающий формирование сигнала готовности. До тех пор, пока процессор не получит сигнала готовности, он отрабатывает такты ожидания.
Схема управления индикаторами организует работу единичных индикаторов ТЕСТ и РАБОТА.
2.8 Описание электрической принципиальной схемы субблока
При включении электропитания генератор тактовых импульсов формирует сигнал "RESET". По окончании сигнала "RESET" на выходе генератора тактовых импульсов формируются - сигнал готовности системы к работе "READY" и серии тактовых импульсов: CLK - для процессора и контроллера системной шины, PCLK - для системного таймера, OSC - для контроллеров последовательного интерфейса контактных ячеек 4. Получив сигнал "READY" процессор формирует обращение к ПЗУ микропроцессорной ячейки управления 1 по адресу FFFF0.
Обращение к памяти или портам ввода - вывода происходит следующим образом. Управляющие сигналы "SO" - "S2" из процессора поступают в контроллер системной шины М1810ВГ88.
Исходя из состояния управляющих сигналов "SO" - "S2", контроллер М1810ВГ88 вырабатывает сигнал управления данного типа цикла шины (см. таблицу 3) и сигналы:
стробирования адреса "ALE";
сопровождения данных "DEN";
управления шинными формирователями "DT/R".
Таблица 3
Управляющие сигналы |
Тип цикла шины |
Сигнал контроллера М1810ВГ88 |
||
S2 |
S1 |
S0 |
||
0 |
0 |
0 |
Подтверждение прерывания |
INTA |
0 |
0 |
1 |
Чтение внешнего устройства |
IORC |
0 |
1 |
0 |
Запись внешнего устройства |
IOWA (AIOWC) |
0 |
1 |
1 |
Останов |
- |
1 |
0 |
0 |
Выборка команды |
- |
1 |
0 |
1 |
Чтение памяти |
MRDC |
1 |
1 |
0 |
Запись памяти |
MWTC (AMWC) |
1 |
1 |
1 |
Цикла шины нет |
На шину адрес - данные процессор выставляет адрес обращения к памяти или порту ввода/вывода. Адрес фиксируется в регистрах 580ИР82 по стробу "ALE". Затем на шину процессора адрес - данные поступают данные: при записи - из процессора, при чтении - из памяти или от внешних устройств. Управление шинными формирователями данных системной шины осуществляется по двум входам. По входу управления направлением передачи - сигналом "DT/R" из контроллера М1810ВГ88. По входу управления третьим состоянием:
для старшего байта данных (разряды D8 - D15) - сигналом "DEN";
для младшего байта данных (разряды DO - D7) - сигналом "DEN" и сигналами адресации к младшему байту данных " А0"=0, "ВНЕ"=1, либо сигналами "DEN" и "INTA" - при обслуживании запроса на прерывание.
Шинный формирователь D16 обеспечивает передачу старшего байта данных по нечетному адресу.
Шинный формирователь внутренней шины данных D24 всегда открыт для передачи младшего байта данных. Управляется он по входу управления направлением передачи. На системную шину и далее в процессор поступает младший байт данных DO - D7 из устройств ячейки 1 при чтении портов ввода/вывода, обслуживании прерываний или обращении к ПЗУ микропроцессорной ячейки управления 1. В остальных случаях данные с системной шины поступают на вход устройств ячейки 1.
Шинный формирователь внутренней шины данных D23 предназначен для передачи старшего байта данных из ПЗУ в процессор и открывается для передачи данных теми же сигналами, которые осуществляют выбор ПЗУ ("А14" - "А19" и "MRDC"), по входу управления третьим состоянием.
Адреса А0 - А15 с системной шины поступают в селектор адреса и на вход устройств ячейки 1 через буфер-усилитель шины адреса, выполненный на микросхемах 1533АП5 (D25, D26).
Селектор адреса вырабатывает сигналы выбора микросхем и организован таким образом:
с выхода 8 микросхемы 1533ЛА2 (D33) поступает сигнал разрешения обращения к ПЗУ. Его формируют адресные сигналы "А16" - "А19", определяющие область памяти, закрепленную за ПЗУ, и сигнал чтения памяти "MRDC" из контроллера системной шины М1810ВГ88;
с выходов дешифратора 1533ИД7 (D35) поступают сигналы выборки портов ввода/вывода ячейки 1 - см. таблицу 4.
Контроллер прерываний реализован на микросхеме М1810ВН59А и обрабатывает прерывания по входу IRQ0 от системного таймера.
Таблица 4
Выход микросхемы 1533ИД7 (D35) |
Порт ввода - вывода |
|
Наименование |
Адрес |
|
14 |
Контроллер прерываний (D30) |
020, 021 |
13 |
Таймер (D29) |
040 - 043 |
10 |
Разрешение немаскируемого прерывания (D6.1) |
ОАО |
7 |
Управление единичными индикаторами ТЕСТ, РАБОТА (D34) |
0Е0 |
Счетчик 0 таймера 580ВИ53 выполняет функцию системного таймера. При его программировании задается либо режим 0, либо режим 2. Выход системного таймера представляет собой запрос на внешнее маскируемое прерывание уровня IRQ0.
Схема удлинения цикла процессора работает следующим образом.
Удлинение цикла процессора на один такт происходит при обращении к портам ввода/вывода (команды IOW, IOR). При этом на вход AENI генератора тактовых импульсов поступает сигнал уровня единица, запрещающий формирование сигнала готовности "READY". До тех пор, пока процессор не получит сигнала готовности "READY", он отрабатывает такты ожидания. Текущий цикл завершается после поступления на вход AENI генератора тактовых импульсов сигнала нулевого уровня.
Управление индикаторами единичными ТЕСТ и РАБОТА осуществляется записью разряда данных D0 в порт с адресом 0Е0: при записи единицы светится индикатор ТЕСТ, при записи нуля - индикатор РАБОТА.
2.9 Обоснование выбора элементной базы
Основными требованиями, предъявляемыми к современному оборудованию и его компонентам, являются:
а) широкое использование цифровых методов обработки;
б) модульное построение аппаратуры;
в) самотестирование и диагностика;
г) сокращение потребляемой мощности;
д) улучшение массогабаритных характеристик.
Анализ приведенных выше требований показывает, что удовлетворить их может построение модулей только на базе микроэлектронных средств вычислительной техники. Их основными компонентами являются:
а) микропроцессоры и однокристальные микро ЭВМ
б) микросхемы и модули оперативной и постоянной памяти;
в) интерфейсные схемы.
Для снижения массогабаритных показателей, повышения надежности, упрощения технологии изготовления и облегчения работы с устройством возникает необходимость в построении схемы устройства ввода - вывода на базе ИМС большой степени интеграции и использование программируемых микроконтроллеров. Использование микроконтроллеров и микроЭВМ позволяет значительно упростить и облегчить проектирование, изготовление и эксплуатацию изделия.
Данное предприятие выполняет заказы министерства обороны. Выбор элементной базы является регламентируемой задачей, так как существует документ (перечень) разрешенных к использованию ЭРЭ.
Главным компонентом устройства управления МПС является микропроцессор. В качестве микропроцессора выбрана микросхема М1810ВМ86 с тактовой частотой и разрядностью данных в 2 байта, входящая в перечень разрешенных для использования в оборонной промышленности. Ее выбор обусловлен техническими требованиями, предъявляемыми заказчиком к устройству, а также оптимальным соотношением цена - соответствие требуемым характеристикам.
ОЗУ базируется на микросхемах 573РФ4А, каждая емкостью 64 Кбайт. Их выбор обусловлен дешевизной по сравнению с зарубежными аналогами и невозможностью использования таковых в устройствах оборонного назначения.
Выбор всех остальных компонентов обусловлен их оптимальным соотношением цена - соответствие характеристик техническому заданию по сравнению с другими отечественными и зарубежными аналогами, а также невозможностью использования зарубежных аналогов в аппаратуре оборонного назначения.
Далее приведены характеристики некоторых микросхем, входящих в состав ячейки устройства управления МПС.
Основные технические характеристики микросхем устройства:
1533 ТМ2 - два D-триггера со сбросом и предустановкой.
Preset |
Clear |
Clock |
D |
Q |
-Q |
L |
H |
X |
X |
H |
L |
H |
L |
X |
X |
L |
H |
L |
L |
X |
X |
H* |
H* |
H |
H |
_/~ |
L |
L |
H |
H |
H |
_/~ |
H |
H |
L |
H |
H |
L |
X |
Q0 |
-Q0 |
H* - неустойчивое состояние
Параметры |
Значение |
Выходной ток лог.1, мА |
0,4 |
Выходной ток лог.0, мА |
8 |
Входной ток лог.0, мА для входа D для входа Clock для входа Clear для входа Preset |
- 0,2 0,2 0,4 0,4 |
Входной ток лог.1 (макс) мкА для входа D для входа Clock для входа Clear для входа Preset |
- 20 20 40 40 |
Выходное напряжение лог.0 (I=Iмакс), В (I=4 мА), В |
- 0,25-0,4 |
Ток потребления, мА |
-2,4-4 |
Задержки распространения, нс |
|
От "Preset" Q= L-->H |
-13 |
От "Preset" - Q= H-->L |
-15 |
От "Clear" - Q= L-->H |
-13 |
От "Clear" Q= H-->L |
-15 |
От "Clock" Q= L-->H |
-18 |
Максимальная тактовая частота, МГц |
34- |
Длина импульса Clock (H) |
14,5- |
Длина импульса Clock (L) |
14,5 |
Длина "Clear", Preset (L) |
15- |
Время предуст.д.анных до_/~ |
15- |
Время удерж. данных после_/~ |
0- |
1533АП5 - 2 4-разрядных неинверсных драйвера с 3 состояниями.
1G=H - выходы 1Yi переводятся в состояние с высоким импедансом.
2G=H - выходы 2Yi переводятся в состояние с высоким импедансом.
Все входы имеют встроенные триггеры Шмитта с гистерезисом 0.2 В.
Параметры |
Значение |
Выходной ток лог.1, мА |
12/15 |
Выходной ток лог.0, мА |
12/24 |
Входной ток лог.0, мкА |
100 |
Входной ток лог.0 для входа Gi, мА |
0,1 |
Входной ток лог.1, мкА |
20 |
Выходное напр. лог.0 при токе 12 мА, В |
-0,4 |
Выходное напр. лог.0 при токе=Iмакс, В |
-0,5 |
Ток короткого замыкания, мА |
30-112 |
Ток потребления (все выходы H) АП5, мА |
-9-15 |
Ток потребления (все выходы L) АП5, мА |
-15-24 |
Ток потребления (все выходы Z) АП5, мА |
-17-27 |
1533ИД7 - демультиплексор 3 в 8 со стробом.
Параметры |
Значение |
||
Входной ток лог.0, мА для A-C для Gi |
0,1 0,1 |
||
Входной ток логической 1, мкА |
20 |
||
Выходной ток логического 0, мА |
4/8 |
||
Выходной ток логической 1, мА |
0,4 |
||
Выходное напряжение лог.0, В |
0,4 |
||
Выходное напряжение лог.1, В |
2,5- |
||
Ток короткого замыкания, мА |
30-112 |
||
Ток потребления, мА |
-5-10 |
||
Задержки распространения, нс |
|||
От A,B,C Y= L-->H |
-22 |
||
От A,B,C Y= H-->L |
-18 |
||
От G Y= L-->H |
-17 |
||
От G Y= H-->L |
-17 |
||
C B A |
G1 G2* |
0 1 2 3 4 5 6 7 |
|
X X X |
X H |
H H H H H H H H |
|
X X X |
L X |
H H H H H H H H |
|
L L L |
H L |
L H H H H H H H |
|
L L H |
H L |
H L H H H H H H |
|
... |
... |
... ... ... ... ... |
|
H H L |
H L |
H H H H H H L H |
|
H H H |
H L |
H H H H H H H L |
G2* - G2a+G2b
Логические микросхемы: 533ЛЛ1, 1533ЛН1, 1533ЛИ1, 1533ЛА3, 1533ЛЕ1, 1533ЛА2, 1533ЛА4.
1533ЛА2 1533ЛА4 1533ЛА3, 1533ЛИ1,533ЛЛ1, 533ЛА13
1533ЛН1 1533ЛЕ1
Параметры |
533 |
1533 |
Отклонение напряжения питания от номинального,% |
10 |
10 |
Выходной ток лог.0, мА |
4 |
4 |
Входной ток лог.0, мА |
0,4 |
0,1 |
При выходном токе, мА |
0,4 |
0,4 |
Выходное напр. лог.1 мин., В |
2,5 |
3 |
Выходное напр. лог.1 тип., В |
3,4 |
|
Выходное напр. лог.0 макс., В |
0,4 |
0,4 |
Выходное напр. лог.0 тип., В |
0,25 |
0,25 |
Входное напр. лог.0 макс., В |
0,7 |
0,8 |
Входное напр. лог.1 тип., В |
2 |
2 |
Выходной ток к. з. мин., мА |
20 |
15 |
Выходной ток к. з. макс., мА |
100 |
70 |
Все приведенные выше характеристики микросхем удовлетворяют техническому заданию данного устройства, а сами микросхемы входят состав перечня компонентов, разрешенных для использования в аппаратуре оборонного назначения.
Пассивные элементы были выбраны из соображений близости поставщика и ценовых характеристик.

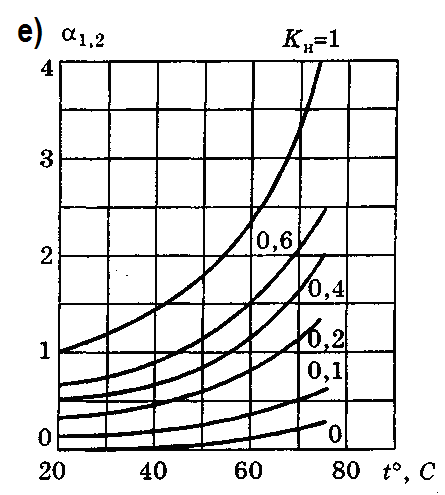

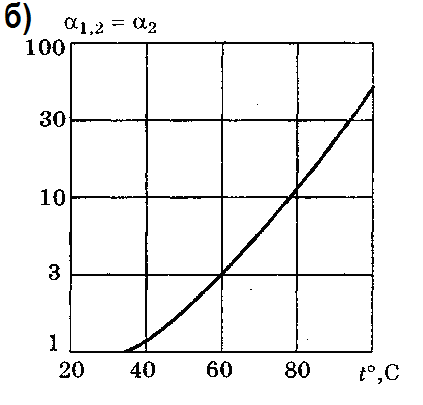

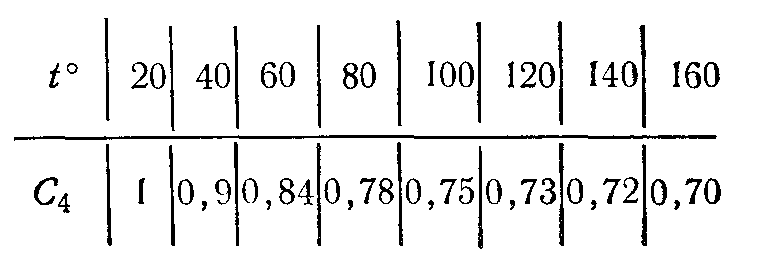

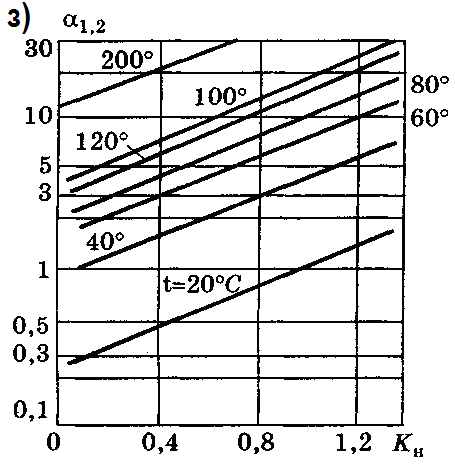

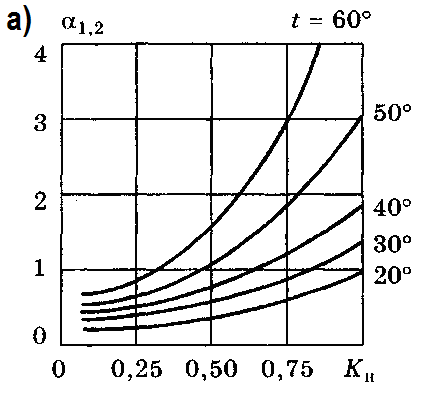

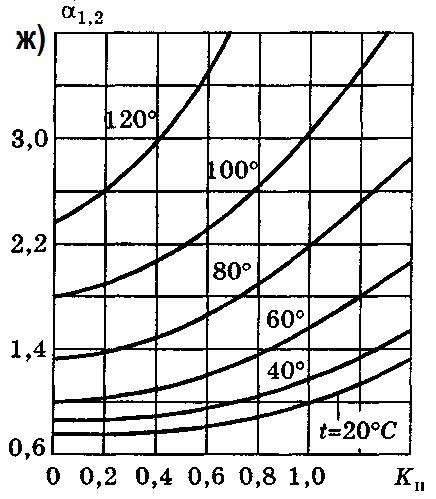

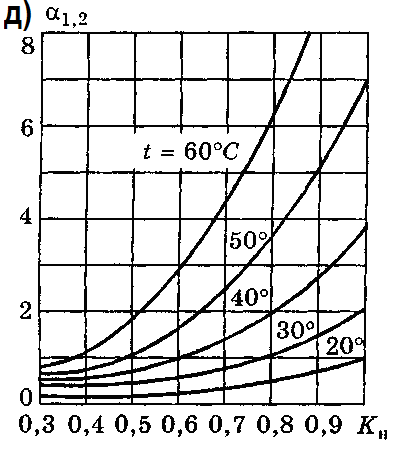

2.10 Расчет надёжности
Надежность - свойство электронной аппаратуры выполнять заданные функции, сохраняя во времени значения эксплуатационных показателей в заданных пределах, при соблюдении режимов эксплуатации, правил технического обслуживания, хранения и транспортирования
Ресурс - продолжительность работы ЭА до предельного состояния, установленного в нормативно-технической документации.
Случайное событие, приводящее к полной или частичной утрате работоспособности ЭА, называется отказом.
Отказы по характеру изменения параметров аппаратуры до момента их возникновения подразделяют на внезапные (катастрофические) и постепенные. Постепенные отказы характеризуются временным изменением одного или нескольких параметров, внезапные - скачкообразно изменяющимися.
По взаимосвязи между собой различают отказы независимые, не связанные с другими отказами, и зависимые.
По повторяемости возникновения отказы бывают одноразовые (сбои) и перемежающиеся. Сбой - однократно возникающий самоустраняющийся отказ, перемежающийся - многократно возникающий сбой одного и того же характера.
Расчет надежности заключается в определении показателей надежности изделия по известным характеристикам надежности составляющих компонентов и условиям эксплуатации. Для расчета надежности необходимо иметь логическую модель безотказной работы системы. При ее составлении предполагается, что отказы элементов независимы, а элементы и система могут находиться в одном из двух состояний: работоспособном или неработоспособном. Элемент, при отказе которого отказывает вся система, считается последовательно соединенным на логической схеме надежности. Элемент, отказ которого не приводит к отказу системы, считается включенным параллельно.
1. Интенсивность отказов элементов с учётом условий эксплуатации изделий определяется по формуле:
>i>=>0>>i>K>1>K>2>K>3>K>4>a>i> (T,K>н>),
где >0>>i> - номинальная интенсивность отказов;
К>1> и К>2> - поправочные коэффициенты в зависимости от воздействия механических факторов;
К>3> - поправочный коэффициент в зависимости от воздействия влажности и температуры;
К>4> - поправочный коэффициент в зависимости от давления воздуха; при высоте над уровнем моря 0. .1 км.
a>i> (T,K>н>) - поправочный коэффициент в зависимости от температуры поверхности элемента (Т) и коэффициента нагрузки (К>н>).
2. Вероятность безотказной работы в течение заданной наработки (0,t>р>) рассчитывается по формуле:
,
где n - число элементов.
3. При этом интенсивность отказов системы:
,
4. Среднее время наработки до отказа:
Т = 1/.
1. Определим интенсивность отказов элементов:
Интенсивность отказов ЭРЭ, а также коэффициенты К>1>, К>2>, К>3>, К>4> выберем из таблиц учебного пособия "Проектирование конструкций радиоэлектронной аппаратуры" (Е.М. Парфенов, Э.Н. Камышная, В.П. Усачев).
Коэффициенты нагрузки K>н> посчитаем по формулам, приведенным в данном учебном пособии для различных элементов РЭА.
Коэффициент a>i> (T,K>н>) для каждого элемента определим по графикам, приведенным ниже, в зависимости от коэффициента нагрузки K>н> и температуры в 40 С°.
Рис.1. Обобщенные зависимости поправочного коэффициента α>1,2>
от температуры и коэффициента нагрузки:
а) для контактных элементов (разъемов, реле, переключателей и т.п.);
б) для соединений пайкой;
в) для резисторов;

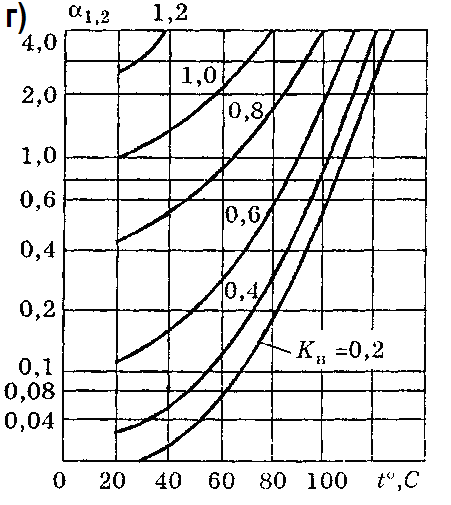

г) для неполярных конденсаторов;
д) для изделий, имеющих обмотки;
е) для кремниевых высокочастотных транзисторов;
ж) кремниевых диодов;
з) для полупроводниковых цифровых интегральных микросхем;
Результаты подсчетов приведены в таблице 5.
Таблица 5.
ЭРЭ |
N |
>0>>i> 10-6, 1/ч |
a>i> |
К>1> |
К>2> |
К>3> |
К>4> |
K>н> |
>i> 10-6, 1/ч |
>Σ i> 10-6, 1/ч |
Логические микросхемы (533ЛЛ1, 1533ЛН1, 1533ЛИ1, 1533ЛА2, 1533ЛА3, 1533ЛА4, 1533ЛЕ1, 533ЛА13,) |
9 |
0,075 |
1,9 |
1,04 |
1,03 |
1 |
1 |
0,53 |
1,37 |
50,25 |
Микросхемы со средней степенью интеграции (580ВА86, 580ВИ53, 580ИР82, 1533АП5, 1533ИД7, 1533ТМ2, М1810ВГ88, М1810ВМ86, М1810ВН59А, М1810ГФ84) |
21 |
0,013 |
2,8 |
0,65 |
0,82 |
|||||
Конденсаторы керамические (С1. С39, С43, С44) |
41 |
0,15 |
0,35 |
0,7 |
2,3 |
|||||
Конденсаторы танталовые (С40-С42) |
3 |
0,6 |
0,35 |
0,7 |
0,67 |
|||||
Резисторы (R1-R23) |
23 |
0,65 |
0,9 |
0,6 |
14,4 |
|||||
Разъем XS1 |
39 |
0,062 |
1,3 |
0,8 |
3,37 |
|||||
Резонатор кварцевый BQ1 |
1 |
0,27 |
0,9 |
0,7 |
0,26 |
|||||
Плата печатная |
1 |
0,6 |
1,5 |
0,3 |
0,96 |
|||||
Пайка навесного монтажа |
937 |
0,02 |
1,3 |
- |
26,1 |
2. Определим интенсивность отказов системы.
50,2510-61/ч
3. Определим среднее время наработки на отказ.
Т =1/= 19900 ч
4. Определим вероятности безотказной работы в течение 3000ч:
Р (t>p>) = exp (-50,2510-63000) = 0,86 = 86%
Вывод: Требования по надежности выполняются.
2.11 Расчет на действие удара
Ударные воздействия характеризуются формой и параметрами ударного импульса.
Ударные импульсы могут быть полусинусоидальной, четвертьсинусоидальной, прямоугольной, треугольной и трапециевидной формы.
Максимальное воздействие на механическую систему оказывает импульс прямоугольной формы. Параметрами ударного импульса являются:
длительность ударного импульса (),
амплитуда ускорения ударного импульса (Н>у>).
Целью расчета является определение ударопрочности конструкции при воздействии удара.
Ударный импульс действует только в течение времени и величина =/ получила название условной частоты импульса.
Исходными данными для расчета конструкции на ударопрочность являются: параметры ударного импульса (>и>, Н>у>), параметры конструкции, характеристики материалов конструкции или собственная частота колебаний механической системы.
Исходные данные для расчета:
Длительность
ударного импульса:
Амплитуда
ускорения ударного импульса:
;
Собственная
частота колебаний механической системы:
(расчет данной величины выполнен в
пункте 2.5 1).Расчет на ударопрочность
проводим в следующей последовательности:
1. Определяем условную частоту ударного импульса:
;
где:
- длительность ударного импульса;
;
2. Определяем коэффициент передачи при ударе (для прямоугольного импульса):
;
где: n - коэффициент расстройки
;
f>с> - собственная частота колебаний механической системы.
;
;
3. Находим ударное ускорение:
;
где:
Н>у> - амплитуда ускорения ударного импульса.
;
4. Рассчитываем максимальное относительное перемещение (для прямоугольного импульса):
;
;
5. Проверяем выполнение условий ударопрочности по следующим критериям:
1. Для ЭРЭ ударное ускорение должно быть меньше допустимого, т.е. а>у><а>удоп>, где а>удоп> определяется из анализа элементной базы изделия;
,
следовательно а>у><а>удоп>.
2. Для ПП с ЭРЭ
S>m>>ах><0,003b,
где b - размер стороны
ПП, параллельно которой установлены
ЭРЭ;
;
,
следовательно S>m>>ах><0,003b.
Вывод: условия ударопрочности выполняются.
2.12 Расчет на воздействие вибрации
Целью расчета конструкции РЭА при действии вибрации является определение действующих на элементы изделия максимальных перегрузок и перемещений.
Периодическая вибрация характеризуется спектром (диапазон частот), виброускорением, перегрузкой. Коэффициент перегрузки п, амплитуда виброускорения а, и виброперемещения S, связаны между собой соотношениями:
Исходными данными при расчете на вибрацию являются: частота вибрации (диапазон частот), Гц; масса блока (части блока); коэффициент перегрузки.
При расчете ПП с ЭРЭ задается (определяется) масса ПП и масса ЭРЭ.
Исходные данные для расчета:
Диапазон
вибрационных воздействий:
,
;
Коэффициент
перегрузки:
;
Длина платы:
;
Ширина платы:
;
Толщина платы:
;
Коэффициент
Пуассона материала ПП:
;
Модуль упругости
материала ПП:
Удельный вес
материала ПП:
;
Плотность
материала ПП:
.
Последовательность расчета следующая:
1. Определяем частоту собственных колебаний. При условии равномерного нагружения ПП по ее поверхности ЭРЭ:
,
где:
-ускорение
свободного падения;
-длина
ПП;
-толщина
ПП;
- удельный вес материала ПП;
,
где:
-масса
ЭРЭ;
-масса
ПП;
где:
-длина
ПП;
-ширина
ПП;
- толщина ПП;
-плотность
материала ПП;
;
;
-коэффициент,
зависящий от способа закрепления ПП;
Для случая защемления платы по контуру:
- цилиндрическая жесткость;
где:
- модуль упругости материала ПП;
- коэффициент Пуассона материала ПП;
;
.
2. Находим амплитуду колебаний (прогиб) ПП на собственной частоте при заданном коэффициенте перегрузки п по формуле:
;
где:
- коэффициент перегрузки;
- частота собственных колебаний ПП.
.
3. Определяем
коэффициент динамичности
,
показывающий, во сколько раз амплитуда
вынужденных колебаний на частоте
отличается
от амплитуды на частоте
:
;
где:
- показатель затухания колебаний (для
стеклотекстолита при напряжениях,
близких к допустимым, принимают
);
- коэффициент расстройки;
Вычислим
при
:
4. Находим
динамический прогиб в геометрическом
центре ПП при ее возбуждении с частотой
:
;
;
5. Определяем
эквивалентную этому прогибу равномерно
распределенную динамическую нагрузку
:
;
и максимальный распределенный изгибающий момент, вызванный этой нагрузкой:
;
где:
C>1> и C>2> - коэффициенты, зависящие от размеров ПП и способа ее закрепления.
Для защемления ПП по контуру на a/b3 значения C>1> и C>2> определяются по формулам:
C>1>=0,0012+0,04 lg (a/b), C>2>=0,0513+0,108 lg (a/b).
;
;
;
;
6. Находим максимальное динамическое напряжение изгиба ПП:
;
;
7. Условия вибропрочности выполняются, если >m>>ах>,
;
где:
-1 - предел выносливости материала ПП, для стеклотекстолита,
-1=105 Мпа;
n>>=1,8 - допустимый запас прочности для стеклотекстолита.
;
Вывод: условие вибропрочности для ПП выполняется, так как >m>>ах><
2.13 Вывод
В результате выполнения конструкторской части дипломного проекта была разработана оптимальная конструкция модуля, произведены расчеты конструкции на воздействие удара и вибрации. Результаты данных расчетов выявили высокую прочность и стабильность модуля. По результатам расчета конструкции на надёжность среднее время безотказной работы блока составило 19900 часов, а вероятность безотказной работы 86%.
Также в рамках конструкторской части были разработаны следующие чертежи: схема структурная блока и модуля (на основании схем электрических принципиальных и описании принципа функционирования); сборочные чертежи блока, а так же деталировка.
3. Технологическая часть
3.1 Введение
Технология изготовления РЭС постоянно развивается и жесткая конкуренция на рынке сбыта заставляет модернизировать технологические процессы.
Уровень развития электроники требует все большей автоматизации и роботизации изготовления электронной аппаратуры. Примером этого служит переход на поверхностный монтаж электрорадиоэлементов, т.к. он позволяет полностью автоматизировать процесс сборки печатных плат и соответственно значительно сократить ее трудоемкость.
В процессе изготовления субблока модуля управления мультиплексора передачи сигналов, как и любого РЭС, самой трудоемкой является сборка платы, поэтому в данном дипломном проекте разрабатывается технологический процесс именно для этой операции.
При выполнении технологической части дипломного проекта необходимо: оценить технологичность субблока, разработать технологический процесс сборки платы субблока, произвести аттестацию технологического процесса, разработать методы настройки и контроля на основании перечня контролируемых параметров, рассмотреть вопросы мер безопасности и требования к рабочему месту.
3.2 Анализ конструкции субблока модуля управления МПС
Задача производства субблока состоит из следующих этапов:
установка элементов схемы на печатные платы и их пайка
программирование
производство деталей корпуса блока
окончательная сборка модуля управления
настройка
Печатные платы, примененные в субблоке, являются двусторонними, выполненными по 3 классу точности. Применяемые печатные платы заказываются у стороннего производителя, поэтому необходимо организовать только их входной контроль.
Большинство компонентов схемы предназначены для сквозного монтажа. Поэтому монтаж компонентов с выводами для сквозного монтажа производится в ручном режиме. Это связано с малым количеством данных компонентов в одном изделии и малым объемом выпускаемых партий.
Сборку платы субблока модуля управления МПС в связи с малыми объемами производства целесообразно производить вручную с применением простого инструмента. Внедрение автоматизированных систем сборки представляется нецелесообразным.
Схема технологического процесса сборки платы вынесена на 11 лист графической части дипломного проекта.

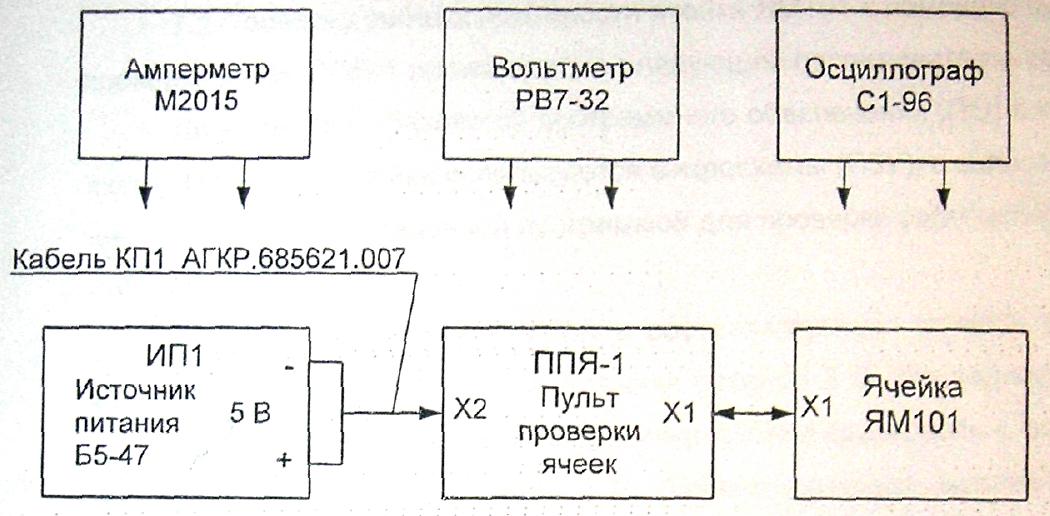

Настройка и контроль субблока осуществляется по трем направлениям:
контроль тока потребления субблоком;
контроль соответствия выходных сигналов микросхем;
контроль работы субблока в составе модуля управления МПС, проверка выполнения субблоком тестовой программы.
Схема и алгоритм настройки и контроля субблока вынесены на листы 11 и 12 графической части дипломного проекта.
Субблок модуля управления мультиплексора передачи сигналов является технологичным изделием, о чем говорит оценка технологичности субблока, приведенная в организационно-экономической части дипломного проекта.
3.3 Технологический процесс сборки субблока
А/Б |
№ опер |
Наименование и содержание операции |
А |
005 |
Входной контроль |
Б |
Стол ОТК |
|
О |
Произвести входной контроль ПИ по св.0.005.126Д1 Произвести входной контроль материалов по св.2500000030. |
|
А |
010 |
Комплектовочная |
Б |
Стол комплектовщика |
|
О |
1. Комплектовать согласно спецификации чертежа. |
|
А |
015 |
Лакировочная 1 |
Б |
Стол монтажный с вытяжкой |
|
О |
1. Перекрыть маркировку конденсаторов поз.24 (1 шт), поз.25 (2 шт) слоем лака УР-231 2. Сушить при t= (25 |
|
Т |
Кисть КФК 8-1 ГОСТ 10597-87 |
|
А |
020 |
Лужение |
Б |
Стол ОТК |
|
О |
1. Лудить проволоку ММ - 0,6по ТК - 54, l=0.1 м. |
|
А |
025 |
Заготовительная |
Б |
Эл. ванна для припоя 0768-4168 |
|
Р |
Температура припоя в ванной (240-265) °С, время лужения не более 3 сек. |
|
О |
1. Извлечь ЭРЭ из тары упаковочной. 2. Лудить с предварительным флюсованием ФКСп по 1 шт. выводы: а) за одно окунание: конденсаторов поз.21 (1 шт), поз.23 (39 шт); блоков поз.26 (5 шт); микросхем поз.29 (6 шт), поз.30 (1 шт), поз.31 (3шт), поз.41 (1 шт), поз.42 (1 шт), поз.43 (1 шт), поз.44 (1 шт); резонатора поз.55 (1 шт); розеток поз.53 (2 шт), поз.54 (1 шт); |
|
Т |
Пинцет ППМ 150 АРПМ 6.890.001ТУ, кисть КХЖК № 2ТУ17-15-07-89, браслет 0825-13798 |
|
О |
б) за два окунания: микросхем поз.27 (1 шт), поз.28 (1 шт), поз.34 (1 шт), поз.35 (1 шт), поз.36 (1 шт), поз.37 (1 шт), поз.38 (1 шт), поз.39 (2 шт), поз.40 (3 шт); |
|
Т |
кассета 0789-18284, браслет 0825-13798, кисть КХЖК № 2ТУ17-15-07-89 |
|
О |
- микросхемы поз.33 (1 шт); |
|
Т |
кассета 0789-18284-01, браслет 0825-13798, кисть КХЖК № 2ТУ17-15-07-89 |
|
О |
- микросхем поз.32 (3 шт); |
|
Т |
кассета 0789-18284-02, браслет 0825-13798, кисть КХЖК № 2ТУ17-15-07-89 |
|
О |
- конденсаторов поз.24 (1 шт), поз.25 (2 шт); резисторов поз.45 (10 шт), поз.46 (1 шт), поз.47 (1 шт), поз.48 (2 шт), поз.49 (2 шт), поз.50 (1 шт), поз.51 (5 шт), поз.52 (1 шт). |
|
Т |
пинцет ППМ 150 АРПМ 6-89.001ТУ, кисть КХЖК № 2ТУ17-15-07-89 |
|
О |
3. Уложить ЭРЭ в тару упаковочную. |
|
А |
030 |
Контроль лужения |
Б |
Стол ОТК |
|
О |
Проверить качество лужения ЭРЭ и МС визуально. ЭРЭ не удовлетворяющие требованию положить в тару "Брак". |
|
А |
035 |
Формовочная |
Б |
Стол монтажный, ножницы |
|
О |
1. Извлечь ЭРЭ из тары упаковочной. 2. Формовать и обрезать выводы ЭРЭ и МС согласно ТУ: микросхем поз.27 (1 шт), поз.28 (1 шт), поз.34 (1 шт), поз.35 (1 шт), поз.36 (1 шт), поз.37 (1 шт), поз.38 (1 шт), поз.39 (2 шт), поз.40 (3 шт); |
|
Т |
Браслет 0825-13798, приспособление 7081-19177 |
|
О |
- микросхемы поз.33 (1 шт); |
|
Т |
Браслет 0825-13798, приспособление 7081-18668 |
|
О |
- микросхем поз.32 (3 шт); |
|
Т |
Браслет 0825-13798, приспособление 0789-25314 |
|
О |
- конденсаторов поз.24 (1 шт), поз.25 (2 шт); |
|
Т |
Круглогубцы 7814-0114 Х9 ГОСТ 7283-93, линейка-150 ГОСТ 427-75 |
|
О |
- резисторов поз.45 (10 шт), поз.46 (1 шт), поз.47 (1 шт), поз.48 (2 шт), поз.49 (2 шт), поз.50 (1 шт), поз.51 (5 шт), поз.52 (1 шт). |
|
Т |
Оправка 0789-22103, пинцет ППМ 150 АРПМ 6-890 001ТУ |
|
О |
3. Уложить ЭРЭ в тару цеховую. |
|
А |
040 |
Слесарно-сборочная |
Б |
стол слесаря-сборщика |
|
О |
Извлечь детали из тары цеховой. Установить лепестки поз.18 (8 шт) на плату поз.13 и расклепать согласно чертежу. |
|
Т |
Приспособление 0789-18935, молоток 7850-0101 ц 15хр. ГОСТ 2310-77 |
|
О |
3. Установить розетку поз.54, планку поз.10 на плату поз.13 согласно чертежу, вставив выводы розетки в соответствующие отверстия платы и крепить винтами поз.15 (2 шт), гайками поз.16 (2 шт), шайбами поз.17 (2 шт). Стопорить винты поз.15 (2 шт) согласно чертежу с предварительным обезжириванием тканевой салфеткой, смоченной нефрасом. |
|
Т |
Отвертка 7810-09162н12х ГОСТ 17199-88, тара 7081-9984, ключ торцовый 7820-13230, кисть КХЖК № 3 ТУ 17-15-07-89 |
|
О |
4. Уложить плату в тару цеховую |
|
А |
045 |
Контроль сборки |
Б |
Стол ОТК |
|
О |
1. Проверить визуально качество сборки и на соответствие чертежу. |
|
А |
050 |
Монтажная |
Б |
Стол монтажный с вытяжкой |
|
Р |
Температура жала
паяльника (250-280)
|
|
О |
Извлечь плату из тары цеховой. Установить плату в технологические зажимы (4 шт) 0789-19438. Опаять лепестки поз.18 (8 шт) с двух сторон платы поз.13 с предварительным флюсованием ФКСп (16 паек). |
|
Т |
Эл. паяльник спец. цеховой (40/36В), прибор ГГ 8779-4003ТУ, кисть КХЖК №2 ТУ 17-15-07-89 |
|
О |
4. Приклеить прокладку поз.7 (1 шт) к держателю поз.12 (1 шт), прокладки поз.5 (12 шт), поз.6 (2 шт), поз.7 (2 шт), поз.8 (3 шт) к плате поз.13 согласно чертежу клеем ВК-9, предварительно обезжирив склеиваемые поверхности салфеткой из х/б ткани, смоченной спиртонефрасовой смесью 1: 1. |
|
Т |
Тара 7081-9984, шпатель цеховой |
|
О |
5. Сушить при температуре
t= (25 6. Приклеить корпуса микросхем поз.27 (1 шт), поз.28 (1 шт), поз.34 (1 шт), поз.35 (1 шт), поз.36 (1 шт), поз.37 (1 шт), поз.38 (1 шт), поз.39 (2 шт), поз.40 (3 шт), поз.33 (1 шт), поз.32 (3 шт) к плате поз.13 согласно чертежу клеем ВК-9, предварительно сориентировав микросхемы по ключу и совместив выводы микросхем с контактными площадками печатной платы и обезжирив склеиваемые поверхности салфеткой из х/б ткани, смоченной спиртонефрасовой смесью 1: 1. |
|
Т |
Браслет 0825-13798, шпатель цеховой, тара 7081-9984 |
|
О |
7. Сушить при температуре
t= (25 8. Приклеить корпуса конденсаторов поз.25 (2 шт) к плате поз.13 согласно чертежу, вставив выводы конденсаторов в соответствующие отверстия платы, предварительно обезжирив склеиваемые поверхности салфеткой из х/б ткани, смоченной спиртонефрасовой смесью 1: 1. |
|
Т |
Шпатель цеховой, тара 7081-9984 |
|
О |
9. Сушить при температуре
t= (25 10. Паять выводы приклеенных микросхем поз.27 (1 шт), поз.28 (1 шт), поз.34 (1 шт), поз.35 (1 шт), поз.36 (1 шт), поз.37 (1 шт), поз.38 (1 шт), поз.39 (2 шт), поз.40 (3 шт), поз.33 (1 шт), поз.32 (3 шт) с предварительным флюсованием ФКСп (202 пайки). 11. Паять выводы приклеенных конденсаторов поз.25 (2 шт) с предварительным флюсованием ФКСп (4 пайки). Излишки выводов обрезать. 12. Паять выводы розетки поз.54 (1 шт) с предварительным флюсованием ФКСп (4 пайки). Излишки выводов обрезать. |
|
Т |
Эл. паяльник спец. цеховой (40/36В), прибор ГГ 8779-4003ТУ, кисть КХЖК №2 ТУ17-15-07-89, кусачки 7814-0134 8ХФ Х9 Гост 28037-89 |
|
О |
13. Установить конденсатоы поз.21 (1 шт), поз.22 (1 шт), поз.23 (39 шт), поз.24 (1 шт) на плату поз.13 согласно чертежу, вставив выводы в соответствующие отверстия платы, подложив технологические прокладки и паять с предварительным флюсованием ФКСп (84 пайки). Обрезать излишки выводов. Извлечь технологические прокладки. 14. Установить резисторы поз.45 (10 шт), поз.46 (1 шт), поз.47 (39 шт), поз.48 (2 шт), поз.49 (2 шт), поз.50 (1 шт), поз.51 (5 шт), поз.52 (1 шт) на плату поз.13 согласно чертежу, вставив выводы в соответствующие отверстия платы, подложив технологические прокладки и паять с предварительным флюсованием ФКСп (46 паек). Обрезать излишки выводов. Извлечь технологические прокладки. |
|
Т |
Эл. паяльник спец. цеховой (40/36В), прибор ГГ 8779-4003ТУ, кисть КХЖК №2 ТУ17-15-07-89, кусачки 7814-0134 8ХФ Х9 ГОСТ 28037-89, пинцет ППМ 150 АРПМ 6-890 001ТУ, пинцет с теплоотводом 7081-5663 |
|
О |
15. Установить микросхемы поз.29 (6 шт), поз.30 (1 шт), поз.31 (3 шт), поз.41 (1 шт), поз.42 (1 шт), поз.43 (1 шт), поз.44 (1 шт), блоки поз.26 (5 шт), розетки поз.53 (2 шт) на плату поз.13 согласно чертежу, сориентировав их по ключу и вставив выводы в соответствующие отверстия платы и паять с предварительным флюсованием ФКСп (436 паек). 16. Установить резонатор поз.55 на плату поз.13 согласно чертежу, крепить резонатор держателем поз.12 с приклеенной прокладкой, вставив выводы держателя в соответствующие отверстия платы и паять выводы держателя с предварительным флюсованием ФКСп (2 пайки). 17. Отрезать по месту две перемычки из проволоки поз.60, закрепить механически одни концы перемычек на выводах резонатора поз.55, другие концы перемычек вставить в соответствующие отверстия платы поз.13, подогнув с обратной стороны платы, обрезать излишки выводов и паять с предварительным флюсованием ФКСп (4 пайки). |
|
Т |
Эл. паяльник спец. цеховой (40/36В), прибор ГГ 8779-4003ТУ, кисть КХЖК №2 ТУ17-15-07-89, кусачки 7814-0134 8ХФ Х9 ГОСТ 28037-89, пинцет ППМ 150 АРПМ 6-890 001ТУ, пинцет ППМ 150 АРПМ 6-890 001ТУ, браслет 0825-13798 |
|
О |
18. Установить узлы памяти поз.1 (1 шт), поз.2 (1 шт) в розетки поз.53 (2 шт) согласно чертежу, сориентировав их по ключу и вставив выводы в соответствующие отверстия розеток. Закрепить узлы памяти прижимами поз.11 (2 шт). 19. Выполнить переход 16 после операции 060. 20. Снять технологические зажимы (4 шт) с платы. 21. Уложить плату в тару цеховую. |
|
А |
055 |
Промывочная |
О |
Выполнить по ТП 1028800293. |
|
А |
060 |
Контроль монтажа и ремонта |
Б |
Стол ОТК |
|
О |
1. Проверить визуально качество монтажа и на соответствие чертежу. 2. Годные изделия отправить на операцию 075. |
|
А |
065 |
Ремонтная |
Б |
браслет антистатический с гарнитурой заземления, пластина заземления, стол монтажный, припой Т36 ПОС-61 ГОСТ 21931-76, паяльная станция WS-51с паяльником LR21. |
|
О |
1. Произвести ремонт и замену неисправных ЭРЭ. Отправить на технологическую операцию 065. |
|
А |
070 |
Регулировочная |
О |
1. Проверить и настроить плату в составе ячейки АГКР.467444.003. Проверку функционирования и настройку ячейки производить в соответствии с инструкцией АГКР.467444.003И1. |
|
А |
075 |
Лакировочная 2 |
Б |
Стол монтажный с вытяжкой, печь сушильная, кисть КХЖК №20, лак УР-231.9/1.2 ТУ6-21-14-90 |
|
О |
Произвести лакирование собранной платы. 1. Извлечь сборочную единицу из тары. 2. Покрыть плату лаком УР-231 по ТТП 50273.00006 с предохранением мест от покрытия согласно чертежу. 3. Установить сборочную единицу в поддон для сушки. 4. Сушить сборочную единицу в печи в течение 3 часов при температуре 550С. 5. Уложить сборочную единицу в тару. |
|
А |
080 |
Контроль ОТК |
Б |
ПК, линза 8066 3х увеличение, лупа RLL 122/122Т, стенд ДПЧ-4, браслет антистатический с гарнитурой заземления, пластина заземления. |
|
О |
1. Проверить блок внешним осмотром на соответствие чертежу 2. Проверить внешним осмотром качество паек. а) Форма паяных соединений должна быть скелетной с вогнутыми галтелями припоя по шву и без избытка припоя. Она должна позволять визуально просматривать через тонкие слои припоя контуры входящих в соединения отдельных электромонтажных элементов. б) Допускается соединения с заливной формой пайки, при которых контуры отдельных электромонтажных соединений, входящих в соединение, полностью скрыты под припоем со стороны пайки соединения. Поверхность галтелей припоя по всему периметру паяного шва должна быть вогнутой гладкой, непрерывной, глянцевой или светло-матовой, без темных пятен и посторонних включений. в) На поверхности диэлектрика печатной платы допускается точечное посветление волокон, проявление текстуры материала, на поверхности платы не должно быть перемычек припоя между близлежащими проводниками и г) Допускаются подтеки на проводниках при пайке с маской. 3. Проверить внешним осмотром на отсутствие повреждений корпусов и выводов радиоэлементов, следов излома, задиров, трещин, нарушения покрытий и др. дефектов нарушающих целостность выводов и корпусов. 4. Проверить расстояние в узких местах между проводниками и контактными площадками. Допускается растекание припоя за пределы контактных площадок и проводников, не уменьшающее минимальное допустимое расстояние 0,3 мм. 5. Проверить границу монтажа со стороны установки и пайки ЭРЭ на соответствие чертежу 6. Произвести 100% контроль функционирования платы. 7. Произвести маркировку А1,N,Hk в соотв. с чертежем Поставить клеймо ОТК на монтажную сторону в верхнем правом или левом углах краской ЧМ со смолой ЭД-20. При плотном монтаже клеймо наносить в любом свободном месте в верхней части платы. 8. Клеймо ОТК сушить в термостате при 60-65 С. Платы, не соответствующие ТУ, передать в брак. 9. Платы соответствующие ТУ передать на операцию 090 |
|
А |
085 |
Упаковка |
Б |
Ножницы 175 ГОСТ Р 51268-99 |
|
О |
1. Изъять блок из тары цеховой. 2. Уложить блок в упаковочную тару. 3. После заполнения упаковочной тары закрыть ее крышку и заклеить липкой лентой. 4. Повторить пункт 1,3 для упаковки всей партии блоков. |
А - номер и наименование операции;
Б - оборудование, приспособления, инструмент;
О - текст операции;
3.4 Аттестация технологического процесса сборки платы
Для оценки уровня ТП используются четыре показателя: производительность труда, прогрессивность технологического оборудования, охват рабочих механизированным и автоматизированным трудом, эффективность использования материалов или оборудования.
Уровень ТП определяется следующим образом
где a= 1,2,3,...,n - порядковый номер ТП;
- коэффициент весомости показателя,
причем
где
- показатель, характеризующий одно из
свойств ТП;
- нормативное значение показателя,
характеризующего одно из свойств ТП;
i - порядковый номер показателя;
n - число показателей характеризующих уровень ТП.
Аттестация ТП осуществляется в соответствии с методическими указаниями ЕСТПП. РД 50-532-85. - М.: Издательство стандартов, 1986 г., или РД 4.091.325-89. - М.: Издательство стандартов 1989 г., где изложены типовые методики, регламентирующие процесс аттестации ТП.
Стандарт ГОСТ 14.303-83 предполагает использование различных методик на ранних стадиях разработки (проектирования) ТП, в том числе и методику расчета экономической эффективности различных вариантов типовых или групповых ТП. Основная информация необходимая для оценки экономической эффективности ТП содержит сведения о трудоемкости, себестоимости различных технологических операций и переходов. Данные сведения могут быть получены в том же ГОСТе или определены как базовые при проектировании нового ТП. Основным условием получения объективных результатов является применение единых методик расчета (оценки) уровня ТП для проведения сравнительного анализа активности.
Основные показатели оценки уровня ТП вычисляются следующим образом:
1. Показатель производительности труда:
Пп = (Вч. п. / Чп) / Нп,
где Вч. п. - объем выпуска нормативно-чистой продукции в год, шт. ЧП-численность производственного персонала оцениваемого ТП, чел.;
Нп - норматив производительности ТП данного типа, шт. /чел.
Пп= (500/70) /5=1,4
2. Показатель применения прогрессивного технологического оборудования:
Поб = Тпрог / Т,
где Тпрог - трудоемкость изготовления изделия РЭС на прогрессивном технологическом оборудовании;
Т - общая трудоемкость изготовления изделия РЭС. Поб = 0
3. Показатель охвата рабочих механизированным и автоматизированным трудом:
Пма = Чм. а. /Чп,
где Чм. а. - число рабочих, занятых механизированным и автоматизированным трудом;
Чп - численность производственного персонала оцениваемого ТП.
Пма=7/70=0,1
4. Показатель использования материалов или технологического оборудования:
Пим = М/Н,
где М - масса изделия РЭС без учета комплектующих и ЭРЭ;
Н - норматив расхода материала на изделие данного типа. Пи. м. - показатель использования материалов.
Пим=0,15/0,4=0,375
5. Показатель применения механизированной технологической оснастки (гидравлической, пневматической и др.):
Пто = N>мех. осн>/N>общ. осн>,
где N>мех. осн. >- количество механизированной технологической оснастки, шт. М>общ. осн> - общее количество технологической оснастки, шт.
Пто = 4/14 = 0,28
6. Удельный вес оборудования в возрасте до 10 лет:
Пв = N>10>/N>oбщ>,
где N>10> - количество оборудования в возрасте до 10 лет. шт.; N>общ> - всего оборудования, шт.
Пв = 6/10 = 0,6,7.
Показатель применения универсального переналаживаемого оборудования:
Пунив = Nобор. уннв. /Nобщ,
где Nобор. унив. - количество универсального переналаживаемого технологического оборудования, шт. Nобщ - общее количество оборудования, шт.
Пунив = 4/10 = 0,4
С учетом значений этих показателей уровень ТП рассчитывается по следующей формуле:
где
- нормативные значения показателей
соответствующих каждому нормативному
показателю;
К1, К2, К3, К4 - коэффициенты весомости показателей.
К1=0,3
К2=0,3
К3=0,2
К4=0,2
К5=0,2
К6=0,1
К7=0,1
1,08
По результатам оценки уровней аттестационная комиссия присваивает ТП производства РЭС одну из трех категорий:
высшую (В);
первую (I);
вторую (II);
К высшей категории относятся ТП, которые по своим показателям соответствуют лучшим мировым и отечественным достижениям или превосходят их.
К первой категории относятся ТП, которые по своим показателям качества находятся на уровне современных требований производства и соответствуют утвержденной технологической документации.
Ко второй категории относятся ТП, которые по своим показателям отвечают современным требования производства, значительно уступая достигнутому уровню технологии.
Целесообразно граничные значения уровня иметь в пределах для:
высшей категории (В) 1,0. >=Ут>=0,92
первой категории (I) 0,92>Ут>=0,7
второй категории (II) 0,7>Ут
Вывод:
Разработанный технологический процесс сборки устройства соответствует высшей категории качества. При мелкосерийном производстве повысить качество ТП можно, используя универсальное оборудование, а также путем увеличения числа рабочих, занятых механизированным и автоматизированным трудом.
3.5 Инструкция по настройке
Объект настройки
1. Объектом настройки является плата ячейки модуля управления МПС.
2. Инструкция предназначена для проведения настройки изделия при серийном производстве на предприятии-изготовителе.
3.6 Перечень параметров, по которым производится настройка ячейки ЯМ101
1. Ток потребления ячейки или платы разрабатываемой ячейки - не более 2,0 А;
2. Проверка осуществления приема и обработки информации, поступающей с системной шины данных (проверка выполнения разрабатываемой ячейкой тестовой программы Afk1601 модуля МПС 16).
3.7 Указание мер безопасности
К проведению работ по настройке ячейки допускается персонал, имеющий твердые технические знания и практические навыки по проверке и настройке изделий, изготовленных на основе микросхем логики ТТЛ и КМОП-структуры, знающий правила мер безопасности и оказания первой помощи пострадавшим, обученный и аттестованный на третью квалификационную группу по знанию "Правил технической эксплуатации электроустановок потребителей" и "Правил технической безопасности при эксплуатации электроустановок потребителей до 1000 В".
Пайку разрешается проводить паяльником с рабочим напряжением 36 В, включенным в сеть 220 В через разделительный трансформатор. Жало и корпус паяльника должны быть заземлены.
Перед началом работы необходимо убедиться в наличии исправности всего рабочего инструмента, в надежности заземления оборудования и исправности средств измерений и контроля.
При всех видах работ по настройке ячейки необходимо соблюдать требования и меры по защите микросхем и полупроводниковых приборов от разрушающего воздействия статического электричества:
исполнитель работ должен быть заземлен с помощью металлического браслета или кольца, подключенного через резистор 1 МОм ± 10% к элементу заземления корпуса изделия, соединенного с контуром заземления;
запрещается производить замену элементов ячейки при включенных питающих напряжениях.
На полу рабочего места должен находиться диэлектрический коврик.
3.8 Требования к рабочему месту
1. Рабочее место должно иметь надежное заземление.
2. К рабочему месту должно быть подведено напряжение переменного тока напряжением (220 ± 22) В частотой 50 Гц.
3. Рабочее место должно быть оснащено контрольно- измерительной аппаратурой и инструментом, указанным в разделе 4 настоящей инструкции, а также элементами схем проверки, приведенными на рисунках 1 и 2.
4. Рабочее место должно удовлетворять требованиям ОСТ 11.073.062-2001 "Микросхемы интегральные и приборы полупроводниковые. Требования и методы защиты от статического электричества в условиях производства и применения".
На рабочем месте при работе с ячейкой должна вывешиваться предупредительная табличка "Без браслета с сопротивлением 1 МОм в цепи заземления не работать".
5. Рабочее место должно находиться в помещении с нормальными климатическими условиями:
температура окружающей среды от 15 до 35 °С;
относительная влажность воздуха от 45 до 80%;
атмосферное давление от 645 до 795 мм рт. ст.
3.9 Вспомогательные технические данные
При настройке необходимо руководствоваться следующей технической документацией:
схема электрическая принципиальная
перечень элементов
сборочный чертеж
технические условия на модуль МПС16
инструкции по эксплуатации или технические описания средств измерений и контроля.
Перечень средств измерения и контроля, инструмента, применяемых при проведении настройки субблока модуля управления МПС, приведен в таблице 6.
Таблица 6
Наименование |
Тип или обозначение |
Количество |
Технологический модуль МПС16-01 (без ячейки ЯМ101) |
АГКР.465653.001 |
1 |
Источник питания постоянного тока Б5-47 |
ЕЭЗ.233.220 ТУ |
1 |
Источник питания постоянного тока Б5-48 |
ЕЭЗ.233.220 ТУ |
2 |
Амперметр М2015 |
ТУ 25-04-3109-78 |
1 |
Вольтметр РВ7-32 |
ХВ2.710.027 ТУ |
1 |
Вольтметр В7-16А |
АТД2.710.000 ТУ |
1 |
Осциллограф С1-83 |
И22.044.081ТУ |
1 |
Осциллограф С1-96 |
ЮТ2.044.011 ТУ |
1 |
Машина электронная вычислительная персональная типа IBM PC |
1 |
|
Пульт проверки ячеек ППЯ-1 |
ФЮИЕ.442249; 001 |
1 |
Технологический замыкатель |
1 |
|
Кусачки 7814-0135 8ЖФЦ15хр |
ГОСТ 28037-89 |
1 |
Отвертка 7810-0985 А2Н12Х |
ГОСТ 17199-88 |
1 |
Паяльник электрический ПЭ-30 |
АТС2.983.006ТУ |
1 |
Пинцет ППМ120 УХЛ |
АРПМ6.890.001ТУ |
1 |
Технологическая программа prtest101 |
ГМД |
|
Программа проверки на функционирование модуля МПС 16-01 - Afk 1601 |
ГМД |
|
Программное обеспечение функционального контроля составных частей модуля МПС16-01 (02). МПС Test1 04 (таблицы прошивки ПЗУ) |
ГМД |
3.10 Методы настройки и проверки
1. Контроль тока потребления ячейки (или платы ЯМУ МПС) производится в следующей последовательности:
а) собрать схему проверки ячейки в соответствии с рисунком 2 и схемой контроля тока потребления;
Рисунок 2 - Схема проверки разрабатываемой ячейки с помощью пульта ППЯ-1
б) установить выходное напряжение 5 В и ток нагрузки 2,0 А на источнике питания;
в) на пульте ППЯ-1 нажать кнопку ЯМУ МПС и установить тумблеры
КОНТРОЛЬ ТОКА в положение ВЫКЛ;
г) подключить к гнездам "+" и "-" КОНТРОЛЬ ТОКА +5 В на пульте ППЯ-1 измерительный прибор В7-32 в режиме измерения токов;
д) включить источник питания ИП1;
е) установить на пульте ППЯ-1 тумблер КОНТРОЛЬ ТОКА +5 В в положение ВКЛ;
ж) измерить ток потребления ячейки по цепи +5 В, который должен быть не более 2,0 А (номинальное значение - 1,2 А);
и) установить на пульте ППЯ-1 тумблер КОНТРОЛЬ ТОКА +5 В в положение ВЫКЛ, отсоединить измерительный прибор В7-32. Если ток потребления превышает значение, указанное в подпункте ж), то необходимо выявить и устранить неисправность. После этого повторить проверку.
3.11 Вывод
В результате выполнения технологической части дипломного проекта были разработаны: технологический процесс сборки платы субблока модуля управления мультиплексора передачи сигналов, разработаны методы настройки и контроля.
Также в рамках технологической части были разработаны следующие чертежи: схема технологического процесса сборки платы, алгоритмы настройки платы ЯМУ МПС, схема соединения КИА для субблока.
4. Охрана труда и защита окружающей среды
4.1 Обеспечение охраны труда монтажника в процессе производства ячейки модуля управления мультиплексором передачи сигналов (ЯМУ МПС).
При производстве ЯМУ МПС выполняются следующие виды работ:
монтаж ЭРЭ;
промывка плат
слесарные
лакокрасочные
настройка и регулировка
ремонтные
При проведении перечисленных видов работ на персонал действуют следующие вредные и опасные факторы производства:
Опасность поражения электрическим током
Повышенная температура инструмента и деталей (в процессе пайки)
Наличие легковоспламеняющихся жидкостей
Недостаточная естественная освещенность рабочего места
Токсичный (свинцовосодержащий) припой
Применение токсичных материалов (растворители, лакокрасочные материалы)
4.1.1 Оценка электробезопасности при выполнении монтажных, регулировочных и ремонтных работ
При выполнении работ связанных с монтажом, настройкой/регулировкой, ремонтом используется инструмент и оборудование (таблица 7) питающихся от промышленной электросети.
Таблица 7
Инструмент/оборудование |
Питающее напряжение |
Паяльник |
~36В |
Осциллограф |
~220В |
Вольтметр универсальный |
~220В |
Амперметр |
~220В |
Персональный компьютер |
~220В |
К паяльнику подводится переменное напряжение величиной 36В частотой 50Гц гальванически развязанное от питающей сети ~220В. В соответствии с правилами электробезопасности, напряжение ~36В является безопасным и не требует обязательного заземления оборудования и рабочего места. При применении перечисленного в таблице измерительного оборудования и ПК, питающихся от сети переменного тока напряжением 220В, работник подвергается угрозе поражения электрическим током. Поражение электрическим током может возникнуть при неисправности электроизоляции, отсутствии заземления, при неправильном использовании измерительного оборудования, при отсутствии знаний по электробезопасности.
При воздействии на организм человека электрический ток в зависимости от величины вызывает нарушение работы центральной нервной системы. При прохождении тока через организм величиной 0,025А возникают судороги мышц, при силе тока 0,1А наступает мгновенная смерть от паралича сердца и дыхательных путей.
Требования электрической безопасности рабочего места монтажника РЭА должны соответствовать ГОСТ 12.1 009-76 "Система стандартов безопасности труда. Электробезопасность. Термины и определения", ГОСТ 12.1 019-79 "Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты", ГОСТ 12.1 030-81 "Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление".
Для предупреждения поражения электрическим током работника необходимо проводить соответствующие организационные и технические мероприятия:
периодические проверки знаний нормативных документов по электробезопасности;
проведение инструктажей на рабочем месте;
перед началом работы работник должен проверить целостность изоляции и исправность заземления;
электрифицированный инструмент и оборудование должно быть заземлено отдельными ответвлениями;
не допускается, чтобы у работника были влажные руки при работе с электрифицированным оборудованием;
поверхность пола рабочего места должна быть чистой и сухой;
работы производить только в рабочей одежде и в изолирующей обуви, вместо изолирующей обуви допускается наличие изолирующих ковриков;
по окончании рабочего дня необходимо полностью обесточить электрифицированный инструмент и установить его в держатель, наличие которого обязательно на рабочем месте;
при обнаружении неисправностей оборудования и инструмента в ходе выполнения работы, а также при внезапном прекращении подачи электроэнергии или аварийных ситуациях необходимо немедленно обесточить оборудование и инструмент и немедленно доложить об этом мастеру.
Выполнение данных мероприятий позволит обезопасить рабочего от поражения электрическим током.
4.1.2 Оценка безопасности работ монтажника РЭА при использовании инструмента с повышенной температурой рабочей поверхности
При выполнении работ по монтажу монтажник РЭА пользуется инструментом - паяльник. Рабочая поверхность инструмента, а также расплав припоя имеют повышенную температуру около 250 ºС. Монтажник РЭА, при работе с данным инструментом, подвергается опасности получения ожогов.
Рабочая поверхность инструмента с температурой выше 60 ºС. при соприкосновении с кожей человека непосредственно или через рабочую одежду вызывают ожоги от покраснения кожи до тяжелого омертвения мышечных тканей.
Требования по работе с инструментом, имеющим повышенную температуру рабочей поверхности должны соответствовать СП 952-72 "Санитарные правила организации процессов пайки мелких изделий сплавами, содержащими свинец"
Для предупреждения получения ожогов монтажником РЭА необходимо:
монтажник РЭА должен знать положения "Инструкции по охране труда для монтажников РЭА и приборов";
монтажник РЭА должен работать только с исправным инструментом, исправность которого должен проверять перед началом работы;
при выполнении работ монтажник РЭА должен всегда держать инструмент только за предусмотренную для того ручку;
при необходимости положить инструмент, монтажник РЭА должен установить его в специальный держатель, наличие которого обязательно на рабочем месте;
после окончания рабочего дня монтажник РЭА должен установить инструмент в специальный держатель;
4.1.3 Оценка пожарной безопасности при выполнении работ
На участке сборки при производстве используются такие вещества и материалы, как спирт, растворители, лакокрасочные материалы относящиеся к легковоспламеняющимся; ветошь и технологические салфетки, относящийся к горючим материалам.
Поэтому по классификации производственное помещение сборочного цеха относится к категории В:
горючие и трудно горючие жидкости;
твёрдые горючие и трудно горючие вещества и материалы (в том числе пыль и волокна);
вещества и материалы, способные при взаимодействии с водой, кислородом воздуха или друг с другом только гореть, при условии, что помещения, в которых они имеются в наличии или обращаются, не относятся к категориям А и Б.
Для выполнения требований по обеспечению пожарной безопасности необходимо провести следующие технические и организационные мероприятия:
оборудовать помещение углекислотными (ОУ) или порошковыми (ОП) огнетушителями;
рабочие места оснастить оборудованием (аппараты, приборы) со степенью защиты оболочки корпусов, для пожарной зоны П - IIа, не менее IP - 44 (СНиП 2.09.04-87);
светильники с учетом пожароопасной зоны П - IIа, выполнять со степенью защиты не менее IP - 23 (СНиП 2.09.04-87);;
для предотвращения перегрузок и короткого замыкания установить автоматы защиты;
помещения оборудовать системами автоматического пожаротушения.
для защиты от статического электричества емкости для хранения ЛВЖ, а также производственное оборудование заземлить;
помещение и рабочее место должно содержать только предусмотренные для работы инструмент, вещества, материалы. Ветошь, легковоспламеняющиеся жидкости и т.п. должны находиться в специально отведённом для этого помещении, при необходимости они должны выдаваться по специально утверждённым нормам;
проходы в помещениях, коридоры и рабочее место не должны загромождаться различными предметами;
курение производить в специально отведенном месте или на улице;
в помещении вывесить план эвакуации на случай возникновения пожара;
проводить инструктаж персонала по пожаробезопасности;
организовать обучение рабочих пользованию средствами пожаротушения;
В случае возникновения пожара необходимо немедленно обесточить всё оборудование, сообщить в пожарную охрану и администрацию цеха по установленным номерам телефонов. До прибытия пожарных приступить к ликвидации возгорания имеющимися средствами пожаротушения.
4.1.4 Оценка освещённости рабочего места сборочного участка
При выполнении сборочных работ приходится выполнять операции, требующие высокой точности расположения элементов друг относительно друга. Недостаточность освещения приводит к напряжению органов зрения, преждевременной усталости и ослабляет внимание. Чрезмерно яркий свет вызывает ослепление, раздражение и резь в глазах. Неправильное направление света приводит к появлению на рабочем месте резких теней, бликов. Рациональное освещение производственного помещения является одним из важнейших факторов предупреждения травматизма и профессиональных заболеваний.
Возможны следующие влияния вредных факторов на персонал, работающий на сборочном участке:
недостаточная освещенность рабочей зоны;
отсутствие или недостаток естественного света;
повышенная яркость света;
пониженная контрастность;
повышенная пульсация светового потока;
наличие прямой и отраженной блескости;
неправильное направление света;
неравномерное распределение яркости.
Действие данных факторов вызывает быструю утомляемость и снижение производительности труда, в перспективе может привести к частичной потере зрения.
Условия зрительной работы на операции "пайка":
минимальные
различимые объекты (объект различения)
- расстояние между печатными проводниками
;
фон средний;
контраст объекта с фоном средний.
Освещение производственных помещений регламентируется СНиП 23-05-95.
Освещение рабочих мест при операции "пайка" (разряд 2в):
в светлое время суток - совмещенное боковое;
в темное время суток - искусственное комбинированное.
Мероприятия по ограничению неблагоприятного воздействия освещения:
использование стационарного освещения (местного);
светильники прямого действия, газоразрядных люминесцентных ламп дневного света;
использование осветительной арматуры, предохраняющей глаза от яркости (экраны);
рациональное оборудование рабочего места осветительными приборами (правильный выбор защитного угла светильника);
использование солнцезащитных устройств.
4.1.5 Обеспечение заданного уровня чистоты воздуха рабочего места монтажника РЭА при выполнении работ
При изготовлении ЯМУ МПС осуществляется монтаж радиоэлементов с помощью пайки свинцовосодержащим припоем (ПОС-61), а так же лакирование.
В технологическом процессе пайки применяются припой оловянно свинцовый ПОС-61.
С целью повышения качества пайки радиоэлементов используются флюсы. Они необходимы для удаления окислов с поверхности монтажных выводов радиоэлементов.
Количество свинца, выделяемого при пайке припоем ПОС - 61, паяльником мощностью до 60 Вт составляет 0,02-0,04 мг/100 паек (Санитарные правила организации процессов пайки мелких изделий сплавами содержащих свинец N 952-72), а так как предельно-допустимая концентрация составляет 0.01мг/м3 (ГОСТ 12.1 005-88. ССБТ), то рабочее место пайки требуется оборудовать местной вытяжной вентиляцией.
Для предотвращения ожогов и загрязнения свинцом кожи рук рабочих выделяют салфетки для удаления лишнего припоя с жала паяльника, а так же пинцеты для поддерживания припаиваемого элемента.
Для обеспечения безопасных условий труда необходимо провести технические и организационные мероприятия:
помещение оборудовать местной вытяжной вентиляцией;
использовать средства индивидуальной защиты (спецодежду, защитные очки);
обеспечить работающих пинцетами для поддержания припаиваемого вывода, провода или других элементов;
Произведем расчет вытяжного зонта для рабочего места монтажника РЭА с целью улучшения вентиляции.
Расчет вытяжного зонта

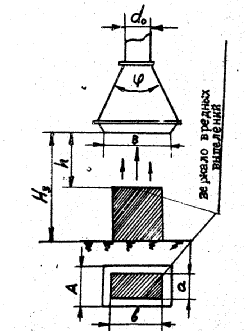

Рис.3. Чертеж вытяжного зонта
Дано: Максимальное количество вредных выделений не превышает 100 м3 /час. Доля фракций размером более 10 мкм составляет более 50% по массе. Начальная концентрация вредных выделений С>н>=0.09 мг/м3. Максимально разовая предельно допустимая концентрация их в атмосфере составляет С>ПДК>=0.01 мг/м3. Температура отходящих газов 40С. Расстояние между зонтом и местом пайки h=0,3м; Размеры и площадь рабочей области F=a*b=0,3м*0,3м=0,09м2. Скорость всасывания в рабочее отверстие вытяжного зонта для паров свинца 1,5 м/с. Определить геометрические размеры вытяжного зонта круглого сечения D>з>, количество удаляемого воздуха L.
Расчет геометрических размеров зонта:
Диаметр сечения зонта определяется по формуле
0,3+0,8·0,3=0,54м
Количество удаляемого воздуха:
L = F*V = 0,09·1,5 = 0,135м3/c=486м3/ч
В результате расчета получили, что расход воздуха через местную вытяжную систему превышает объем загрязненного воздуха, что свидетельствует об эффективности данного способа удаления вредных веществ из рабочей зоны монтажника.
4.2 Обеспечение охраны окружающей среды при изготовлении ячейки модуля управления мультиплексором передачи сигналов
Сборочно-монтажный процесс характеризуются следующими вредными факторами, воздействующими на окружающую среду при выполнении перечисленных работ:
Образование жидких отходов
Образование паров токсичных веществ
Образование аэрозолей свинца
4.2.1 Оценка защиты окружающей среды от загрязнения жидкими производственными отходами
Процесс расконсервации печатных плат сопровождается процессом их промывки в спирто-нефрасовой смеси. После промывки печатных плат образуется смесь, состоящая из консервирующего флюса и спирто-нефрасовой смеси. При попадании жидких отходов без очистки в окружающую среду (водоем, река) происходит отравление местной флоры и фауны вредными веществами. Отравление флоры и фауны оказывает влияние на здоровье человека.
Концентрация вредных веществ в воде должна соответствовать ГН 2.1.5 1316-03 "Ориентировочные допустимые уровни (ОДУ) химических веществ в воде водных объектов хозяйственно-питьевого и культурно-бытового водопользования".
Для предотвращения загрязнения водной среды жидкими производственными отходами необходимо:
Использование оборудования для очистки или нейтрализации жидких производственных отходов.
4.2.2 Оценка защиты окружающей среды от загрязнения парами кислот и щелочей
Сборочно-монтажный процесс сопровождается использованием флюсов и канифолей, флюсы и канифоли содержат в своем составе кислоты или щелочи.
Попадание паров кислот и щелочей в атмосферу приводит как к загрязнению атмосферы так и комплексному загрязнению окружающей среды.
Концентрация вредных веществ в атмосферном воздухе должна соответствовать СанПиН 2.2.4 1294-03 "Гигиенические требования к аэроионному составу воздуха производственных и общественных помещений"
Для предотвращения загрязнения атмосферного воздуха парами щелочей и кислот необходимо:
Использование местной вытяжной вентиляции
Использование сухих и влажных фильтров, устойчивых к воздействию агрессивных сред
4.2.3 Оценка защиты окружающей среды от загрязнения парами токсичных веществ
Сборочно-монтажный процесс сопровождается использованием лакокрасочных веществ. На завершающем этапе монтажа ЭРЭ происходит покрытие печатной платы лаком УР - 231.9/1.2 ТУ6-21-14-90.
Лак УР - 231 в своем составе имеет феноформальдегидные смолы и другие консерванты. При его использовании он смешивается с ацетоном. Попадание вышеописанных веществ в воздух при их испарении приводит к загрязнению атмосферы.
Концентрация вредных веществ в атмосферном воздухе должна соответствовать СанПиН 2.2.4 1294-03 "Гигиенические требования к аэроионному составу воздуха производственных и общественных помещений"
Для предотвращения загрязнения атмосферного воздуха парами токсичных веществ необходимо:
Использование местной вытяжной вентиляции
Использование различного рода фильтров, способных улавливать пары органических растворителей и консервантов.
Расчет фильтра сухой очистки
Исходные данные:
Вид пыли |
Эпоксидный лак УР-231 |
Расход очищаемого газа, V>n>, м3/ч |
3000 |
Температура газа, t, 0С |
20 |
Концентрация пыли, С>вх>, г/м3 |
5,3 |
Плотность частиц пыли, ρ, кг/м3 |
1390 |
Медианный диаметр частиц пыли, d>m>, мкм |
40 |
Концентрация пыли в очищенном газе, С>вых>, мг/м3 |
<10 |
Морфология частиц пыли: частицы неправильной формы с острыми гранями, в проходящем свете блестящие.
Определение удельной газовой нагрузки в рукавном фильтре.
q>н> - нормативная удельная нагрузка, зависящая от вида пыли и её склонности к агломерации (определяется по таблицам из справочников), q>н> = 1,7 смолы сухие, т.к лак на основе эпоксидной смолы;
С>1> - коэффициент, характеризующий особенность регенерации фильтровальных элементов, С>1> = 1 т.к используется базовый вариант (импульсная продувка сжатым воздухом);
С>2> - коэффициент, учитывающий влияние концентрации пыли на удельную газовую нагрузку, определяется по рисунку 4, С>2>> >= 1,03;
Рис.4. Зависимость концентрации С>2> от концентрации пыли.
С>3> - коэффициент, учитывающий влияние дисперсного состава пыли в газе (определяется по таблице 8), С>3> = 1;

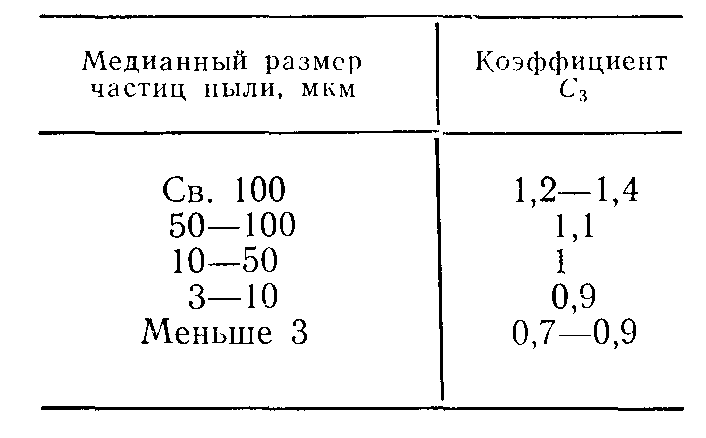

Таблица 8. Значение коэффициента С>3>
С>4>> - >коэффициент, учитывающий влияние температуры газа (определяется по табл.9), С>4>> >= 1;
Таблица 9. Значение коэффициента С>4>
С>5> - коэффициент, учитывающий требования к качеству очистки. В нашем случае концентрация пыли в очищенных газах не должна превышать 10 мг/м3, поэтому принимаем С>5>> >= 0,95.
(м3/м2 мин),
.
Для фильтров с импульсной продувкой, в связи с кратковременностью процесса регенерации, поверхностью фильтра выключаемой на время регенерации, и объёмом газа, расходуемого на обратную продувку, можно пренебречь.
-
По полученному результату выбираем модель ФРКИ-30ВР. Так как ФРКИ-30ВР предназначен для улавливания полимерных лаков в технологической установке окраски изделий.
Определяем гидравлическое сопротивление фильтровальной перегородки:
,
где
- динамическая вязкость газа,
= 18
10-6 (Па
с);
- концентрация пыли на входе в фильтр,
= 5,3 (г/м3) = 0,0053 (кг/м3);
w - скорость фильтрования, w = 2 (м/мин) = 0,033 (м/сек);
K>1>>
>- параметр сопротивления слоя пыли,
К>1>> >= 16
10-9
(м/кг);
К>п>
- коэффициент, характеризующий
сопротивление фильтровальной перегородки,
К>п> = 500106
(м-1).
- длительность цикла фильтрования
,
т.к импульсная продувка;
т.к.
ламинарное движение;
(Па)
Гидравлическое сопротивление корпуса аппарата
,
где
- плотность воздуха, кг/м3 при
температуре, равной 20°С
кг/м3;
- коэффициент гидравлического сопротивления
корпуса,
=
1,75.
,
где S>вх> - площадь входного патрубка, м2.
(Па).
Общее гидравлическое сопротивление фильтра:
(Па)
Определяем мощность электродвигателя вентилятора:
,
где
=
0,75 - КПД вентилятора,
=
0,7÷0,8;
=
0,93 - КПД передачи,
=
0,92÷0,95 (для клино-переменной);
- коэффициент запаса;
(Вт),
Исходя из расхода газа и общего сопротивления установки, по каталогу и техническим характеристикам выбираем вентилятор низкого и среднего давления ВЦ-14-46-3,15Р с двигателем АИМ80В4.
Мощность 1,5 кВт
Частота вращения двигателя, синхронная, об/мин - 1500
Производительность 2,2-3,8·103 м3/ч
Полное давление 760-875 Па
Масса 4 кг
4.2.4 Обеспечение защиты окружающей среды от загрязнения парами тяжелых металлов
Сборочно-монтажный процесс сопровождается использованием различных припоев, которые в своем составе имеют тяжелые металлы, такие как: свинец, цинк.
Попадание паров тяжелых металлов в атмосферу приводит как к загрязнению атмосферы, так и комплексному загрязнению окружающей среды; выпадающие осадки переносят тяжелые металлы в землю, водоемы реки, вызывая их сильное загрязнение.
Концентрация паров тяжелых металлов в атмосферном воздухе должна соответствовать СанПиН 2.2.4 1294-03 "Гигиенические требования к аэроионному составу воздуха производственных и общественных помещений", концентрация тяжелых металлов в воде должна соответствовать ГН 2.1.5 1316-03 "Ориентировочные допустимые уровни (ОДУ) химических веществ в воде водных объектов хозяйственно-питьевого и культурно-бытового водопользования".
Для предупреждения загрязнения окружающей среды тяжелыми металлами необходимо:
Использование местной вытяжной вентиляции
Использование сухих и влажных фильтров, устойчивых к воздействию агрессивных сред
Выводы
В данном разделе дипломного проекта дана оценка технологии изготовления ячейки модуля управления мультиплексором передачи сигналов с точки зрения безопасности жизнедеятельности рабочего и обслуживающего персонала, а также безопасности окружающей среды. Выполнен расчет параметров вытяжного зонта для участка лакокрасочного покрытия, а также расчет фильтра сухой очистки типа ФРКИ-30ВР для защиты окружающей среды от токсичных паров.
5. Организационно-экономическая часть
5.1 Технико-экономическое обоснование
В дипломном проекте разработана ячейка модуля управления мультиплексором передачи сигналов (ЯМУ МПС), входящая в состав аппаратуры построения сетей связи, обеспечивающих передачу информации в системе "Монолит-АС".
Схема разработанной ячейки выполнена на современной элементной базе, с применением современных микросхем и микроконтроллеров.
Использование новой элементной базы имеет следующие преимущества:
применение микроконтроллера М1810ВМ86 позволило заменить множество микросхем;
уменьшение массогабаритных параметров всего модуля, что является существенным показателем для военной аппаратуры;
модуль выполнен на одной печатной плате;
модуль решает задачи, для выполнения которых в предшествующей модели использовались несколько плат (для базы сравнения выбрана плата КП51);
увеличение надежности изделия;
уменьшение себестоимости изделия за счет применения современного оборудования, сокращения расхода на материалы и энергоресурсы;
Таким образом, сфера получения эффекта - сфера производства.
5.2 Анализ технологичности ячейки модуля управления МПС
Повышение технологичности конструкции ведет к уменьшению себестоимости изделия.
Рассчитаем коэффициент унификации для ЯМУ МПС:
Для разработанного изделия имеем следующие данные:
N>ст> = 100; N>з> =22; N>общ> =122, где
N>ст> - количество стандартных деталей
N>з> - количество заимствованных деталей
N>общ> - общее количество деталей в изделии
Коэффициенты для разработанного изделия:
Коэффициент стандартизации:
К>ст >= N>ст> /N>общ> =100/122 = 0,81, где
Коэффициент преемственности:
К>преем >= N>з> / N>общ> = 22 /122 = 0,18
Коэффициент унификации:
К>ун >= К>ст>+ К>преем>= 0,81 + 0,18 = 0,99
Так как К>ун >= 0,99 > 0,7, следовательно, изделие технологично.
5.3 Расчет предпроизводственных затрат ЯМУ МПС
Расчет трудоемкости разработки прибора сведем в таблицу 10.
Таблица 10. Расчет трудоемкости разработки ЯМУ МПС:
Профиль специалистов |
Кол-во занятых специалистов |
Сроки выполнения, мес. |
Кол-во, ч-м |
1. Разработчики |
1 |
4 |
4 |
2. Конструкторы |
1 |
3 |
3 |
3. Технологи |
1 |
2 |
2 |
Итого: Т = 9 ч-м
Расчет стоимости 1 ч-м, в руб.
Стоимость 1 ч-м вычисляется следующим образом:
С>чм>= З>осн> + З>доп> + З>нач> + З>нр>
По состоянию на 2009г. на предприятии - изготовителе ОАО "СКТБР" приняты следующие показатели:
средняя заработная плата составляет:
З>осн> = 9300 руб.
дополнительная зарплата составляет 21% от средней заработной платы:
З>доп>= З>осн> · 0,21 = 1953 руб.
Таким образом, среднемесячный фонд зарплаты на ОАО "СКТБР" составляет:
Ф>ЗП>= З>доп>+ З>осн> =9300+1953=11253 руб.
отчисления на социальное страхование составляют 26,6% от
(З>осн>+З>доп>): З>нач> = (З>осн>+З>доп>) · 0,266 = 2993,3 руб.
накладные расходы составляют 245% от З>осн>:
З>нр> = З>осн> · 2,45 =9300·2,5= 22785 руб.
В итоге стоимость одного ч-м составит:
С>чм> = 9300 + 1953 +2993,3 +22785 =37031,3 руб.
Тогда стоимость разработки ЯМУ МПС составляет:
К>ПР> = С>чм> · Т = 37031,3 · 9 =333281,7 руб.
где Т - общее количество ч-м.
5.4 Расчет себестоимости ЯМУ МПС
Расчет производится по калькуляционным статьям расходов.
Расчет стоимости основных и вспомогательных материалов.
Таблица 11. Стоимость основных и вспомогательных материалов
Наименование материала |
Норма расхода, кг, м |
Цена 1 кг, руб. |
Сумма, руб. |
Припой ПОС - 61 |
0,1 кг |
230,00 |
23 |
Спирт этиловый технический |
0,015 кг |
58,00 |
0,87 |
Канифоль |
0,015 кг |
85,79 |
1,28 |
Краска МКЭ (черная) |
0,03 кг |
160,11 |
4,803 |
Лак УР-231 |
0,1 |
208,25 |
20,825 |
Нефрас |
0,01 кг |
48,4 |
4,84 |
Проволока ММ0,5 ТУ16. К71-08790 |
0,1 м |
210,26 |
21,026 |
Прочая продукция (моющие средства, вата, бумага и т.д.) |
0,4 кг |
60,00 |
24 |
Итого: |
100,644 |
Расчет стоимости покупных и комплектующих изделий.
Таблица 12. Стоимость покупных комплектующих изделий разрабатываемой ячейки.
Наименование изделия |
Цена, руб. |
Количество, шт. |
Сумма, руб. |
Конденсаторы |
|||
К10-17с-б-М47-22пФ±10% |
0,29 |
1 |
0,29 |
К10-17с-б-М47-150пФ±10% |
0,01 |
1 |
0,01 |
К10-17с-б-Н90-0,15мкФ±10% |
0,01 |
39 |
0,39 |
К53-18-16В-6,8мкФ±20% |
0,02 |
1 |
0,02 |
К53-18-16В-68мкФ±20% |
0,035 |
2 |
0,07 |
Микросхемы |
|||
533ЛА13 |
25 |
1 |
25 |
533ЛЛ1 |
18,7 |
1 |
18,7 |
580ВА86 |
9,77 |
6 |
58,62 |
580ВИ53 |
23 |
1 |
23 |
580ИР82 |
3,9 |
3 |
11,7 |
1533АП5 |
4,7 |
3 |
14,1 |
1533ИД7 |
5,95 |
1 |
5,95 |
1533ЛА2 |
18 |
1 |
18 |
1533ЛА3 |
16,43 |
1 |
16,43 |
1533ЛА4 |
13,70 |
1 |
13,70 |
1533ЛЕ1 |
17,28 |
1 |
17,28 |
1533ЛИ1 |
4,7 |
1 |
4,7 |
1533ЛН1 |
3,7 |
2 |
7,4 |
1533ТМ2 |
14,96 |
3 |
44,88 |
М1810ВГ88 |
72,76 |
1 |
72,76 |
М1810ВМ86 |
477,99 |
1 |
477,99 |
М1810ВН59А |
42,90 |
1 |
42,90 |
М1810ГФ84 |
103,92 |
1 |
103,92 |
СУМ |
977,81 |
||
Резисторы |
|||
С2-33Н-0,125-30 Ом±5% |
0,1 |
10 |
1 |
С2-33Н-0,125-100 Ом±5% |
0,51 |
1 |
0,51 |
С2-33Н-0,125-330 Ом±5% |
0,4 |
1 |
0,4 |
С2-33Н-0,125-390 Ом±5% |
0,89 |
2 |
1,78 |
С2-33Н-0,125-510 Ом±5% |
0,64 |
2 |
1,28 |
С2-33Н-0,125-1 кОм±5% |
0,41 |
1 |
0,41 |
С2-33Н-0,125-4,7 кОм±5% |
0,58 |
5 |
2,9 |
С2-33Н-0,125-51 кОм±5% |
1,86 |
1 |
1,86 |
Резонатор кварцевый |
|||
К1-12-ГП-12288К |
17,35 |
1 |
17,35 |
Разъёмы |
|||
СНП34-135/132*9,4Р-22-В |
2,7 |
1 |
2,7 |
Прочее |
|||
Винт ВМ2.5-6g-14.36.013 |
1,5 |
2 |
3,0 |
Гайка 2М2.5-6Н.04.013 |
0,7 |
2 |
1,4 |
Шайба А2,5.04.013 |
0,3 |
2 |
0,6 |
Плата печатная |
107,56 |
1 |
107,56 |
ИТОГО: |
1120,56 |
Расчет транспортно-заготовительных расходов.
Транспортно-заготовительные расходы составляют 5,0% от суммы С>осн. м> и С>пок>.
Для прибора транспортно-заготовительные расходы равны:
.
Расчет возвратных отходов.
Составляют 1,5% от расходов на сырье и материалы.
Итого материальные затраты
Расходы на основную заработную плату производственных рабочих.
Таблица 13. Стоимости выполнения работ при производстве ЯМУ МПС
Виды работ |
Сред. Разряд работ |
Тарифная ставка, руб/час. |
Трудоем-кость, н-час |
Сумма, руб. |
Комплектовочные |
3 |
37 |
0,7 |
25,9 |
Печатный монтаж |
4 |
64,5 |
0,9 |
58,05 |
Лакокрасочные |
3 |
57,8 |
0,7 |
40,46 |
Сборочно-монтажные |
4 |
60 |
0,5 |
30 |
Настроечно-регулировочные |
5 |
50 |
1,1 |
55 |
Итого: |
209,41 |
Расходы на дополнительную заработную плату производственных рабочих.
Включает в себя такие статьи расходов как: работа ночью, сверхурочная работа, обучение вновь прибывших рабочих и прочее.
Дополнительная заработная плата составляет 21% от основной заработной платы:
Расходы по начислениям на зарплату
Составляют
26,6% от суммы
.
Расходы по содержанию и эксплуатации оборудования
где
- коэффициент расходов по содержанию и
эксплуатации оборудования
- основная заработная плата производственных
рабочих, руб
На ОАО "СКТБР"
принят равным 125%
Цеховые накладные расходы
где
- коэффициент цеховых накладных расходов,
- основная заработная плата производственных
рабочих, руб
На ОАО "СКТБР"
принят равным 163%
ИТОГО: цеховая себестоимость
где
- материальные затраты, руб
- основная заработная плата производственных
рабочих, руб
- дополнительная заработная плата
производственных рабочих, руб
- начисления на заработную плату, руб
- расходы по содержанию и эксплуатации
оборудования, руб
- Цеховые накладные расходы, руб
Заводские накладные расходы
Заводские накладные расходы рассчитываются как:
где
- коэффициент заводских накладных
расходов,
- основная заработная плата производственных
рабочих, руб. На ОАО "СКТБР"
принят равным 20%. ИТОГО: заводская
себестоимость
Внепроизводственные расходы. Внепроизводственные расходы на ОАО "СКТБР" приняты в размере 15% от заводской себестоимости
ИТОГО: коммерческая себестоимость
,
где
- заводская себестоимость, руб;
- внепроизводственные расходы, руб
Таблица 14. Калькуляция себестоимости изделия
№ п/п |
Статья затрат |
Сумма, руб |
1. |
Основные материалы и сырье |
100,644 |
2. |
Покупные полуфабрикаты и покупные изделия |
1120,56 |
3. |
Транспортно-заготовительные расходы |
61,06 |
4. |
Отходы возвратные |
1,51 |
ИТОГО: материальные затраты |
1280,75 |
|
5. |
Основная заработная плата производственных рабочих |
209,41 |
6. |
Дополнительная заработная плата производственных рабочих |
43,97 |
7. |
Начисления на заработную плату |
67,39 |
8. |
Расходы по содержанию и эксплуатации оборудования |
261,76 |
9. |
Цеховые накладные расходы |
341,34 |
ИТОГО: цеховая себестоимость |
2204,62 |
|
10. |
Заводские накладные расходы |
41,88 |
ИТОГО: заводская себестоимость |
2246,5 |
|
11. |
Внепроизводственные расходы |
336,97 |
ИТОГО: коммерческая себестоимость |
2583,47 |
5.5 Расчет интегрального экономического эффекта ячейки модуля управления МПС.
Интегральный
экономический эффект
.
рассчитывается по следующей формуле:
,
где
-
интегральный результат.
-
интегральные затраты.
,
где
-
себестоимость аналога и разрабатываемого
изделия; N>ИЗД> -
программа выпуска изделий; Т>СЛ> -
срок службы изделия с учетом морального
старения равен 5 лет. Затраты на
проектирование модуля составляют:
З>ИНТ>=К>ПР>=333281,7 руб.
Себестоимость разрабатываемого модуля составляет:
К>РАЗ> = 2583,47 руб.
Себестоимость модуля аналога (КП51) составляет: К>АН> = 3175,53 руб. (значение получено на базовом предприятии). Программа выпуска по изделиям составляет: N>ИЗД> =140 шт. в год. Определяем интегральный экономический эффект (итог записан в рублях.):
,
5.6 Вывод
Наличие интегрального экономического эффекта в размере 81160 руб., полученного за счет сокращения затрат в сфере производства доказывает целесообразность разработки и внедрения ячейки модуля управления мультиплексора передачи сигналов.
Заключение
Результатом дипломного проектирования является разработка субблока модуля управления мультиплексора передачи сигналов, предназначенного для обеспечения передачи информации в системе "Монолит-АС".
В исследовательской части расчетно-пояснительной записки приведен сравнительный анализ признаков разрабатываемого технического объекта (субблок модуля управления МПС) с признаками аналогов. На основе анализа сделаны выводы о достоинствах и недостатках аналогов, выбран прототип разрабатываемому изделию, приведено обоснование выбора элементной базы.
На этапе схемотехнического проектирования проанализирован и обоснован принцип построения функциональных узлов и выбор элементной базы, выполнены расчеты по воздействию вибрации и удара на субблок, расчет надежности. Данные расчеты показали, что субблок удовлетворяет всем требованиям по надежности, ударо- и вибропрочности.
В технологической части приведен технологический процесс сборки субблока, проведена аттестация технологического процесса, перечислен перечень параметров, по которым производится настройка, указаны меры безопасности, требования к рабочему месту, приведены методы настройки и контроля.
В разделе "Охрана труда и окружающей среды" дается характеристика опасных и вредных факторов на рабочем месте монтажника, приведен расчет параметров вытяжного зонта для участка лакокрасочного покрытия, проведена оценка источников экологического загрязнения предприятия.
В экономической части расчетно-пояснительной записки был произведен расчет экономической эффективности введения в производство данного субблока. Этот расчет показал значительное снижение затрат по сравнению с производством аналога, которое составило 81160 руб.
Список литературы
Анурьев В.И. Справочник конструктора-машиностроителя: В 3-х т. Т.1. - 5-е изд., перераб. И доп. - М.: Машиностроение, 1980. - 728 с.
Боровиков С.М. Теоретические основы конструирования, технологии и надежности. - Мн.: Дизайн ПРО, 1998. - 336 с., ил.
“Конструкторско-технологическое проектирование электронной аппаратуры” под ред. В.А. Шахнова. Москва. Издательство МГТУ имени Н.Э. Баумана 2002.
Проектирование конструкций радиоэлектронной аппаратуры: Учеб. Пособие для вузов / Е.М. Парфенов, Э.Н. Камышная, В.П. Усачев. - М: Радио и связь, 1989. - 272 с.: ил.
Тимонин А.С. Инженерно-экологический справочник. Т.1. - Калуга: Издательство Н. Бочкаревой, 2003. - 917 с.
Мазус М.Г., Мальгин А.Д., Моргулис М.Л. Фильтры для улавливания промышленных пылей. - М.: Машиностроение, 1985. - 240 с.
Тимонин А.С. Основы конструирования и расчета химико-технологического и природоохранного оборудования: Справочник. Т.3. - Калуга: Издательство Н. Бочкаревой, 2002. - 968 с.
Комплексная оценка экономического эффекта мероприятий направленных на ускорение научно-технологического прогресса. Москва, 1979 г.
Ненашев А.П. Конструирование радиоэлектронных средств: Учеб. Для радиотехнич. Спец. Вузов - М.: Высш. Шк., 1990. - 432 с.: ил.
Охрана труда в радиоэлектронной промышленности / Под ред. С.П. Павлова. - М.: Радио и связь, 1985. - 201 с.
Уваров А.С. PCAD 2002 и SPECCTRA. Разработка печатных плат - М.: СОЛОН-Пресс, 2003. - 544с.: ил. - (Серия "Системы проектирования").
