Селективный усилитель

Министерство образования Российской Федерации

ГОУ УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ-УПИ

Кафедра "Радиоэлектроники информационных систем"

Селективный усилитель

Пояснительная записка к курсовой работе по курсу

”Схемотехника аналоговых устройств”

Преподаватель:

Студент:

Группа:

2001г

Содержание

Техническое задание

Основная часть

Расчётная часть

Расчёт элементов Полосовых фильтров

Расчёт элементов Сумматора

Расчёт элементов Выходного усилителя

Результаты, выводы

Список литературы

Приложения

Техническое задание

Наименование

Единицы измерения

Обозначение

Значение

Выходное напряжение

Сопротивление нагрузки

Ёмкость нагрузки

ЭДС источника сигнала

Сопротивление источника сигнала

Частота первого квазирезонанса

Полоса пропускания

Частота второго квазирезонанса

Полоса пропускания

Частота третьего квазирезонанса

Полоса пропускания

Диапазон плавной регулировки коэффициента передачи

Коэффициент усиления

В

Ом

пФ

В

Ом

кГц

кГц

кГц

кГц

кГц

кГц

дБ

дБ

U>вых>

R>н>

C>н>

E>г>

R>г>

f>1>

f>1>

f>2>

f>2>

f>3>

f>3>

12

100

500

0,1

500

30

20

75

35

120

40

20

40

Усилитель должен быть простым, надёжным, дешёвым.

Основная часть

В
ыбор функциональной схемы

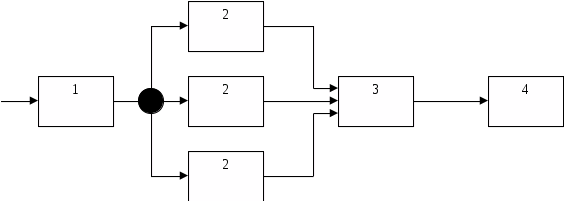

Рис.1. Функциональная схема селективного усилителя.

Состав функциональной схемы:

1 - Предварительный усилитель

2 - Полосовые фильтры

3 - Сумматор

4 - Выходной усилитель

Это наиболее простая функциональная схема селективного усилителя, её и возьмём за основу.

Принципиальная схема

Чтобы соответствовать требованиям ТЗ о простоте и дешевизне схемы коэффициент усиления в 40дБ разобьём таким образом:

1. Предварительный усилитель-15дБ

2. Полосовые фильтры - 5дБ

3. Сумматор - 0дБ

4. Выходной усилитель-20дБ

Расчётная часть

Расчёт элементов предварительного усилителя

Коэффициент усиления предварительного усилителя К>о>=15дБ

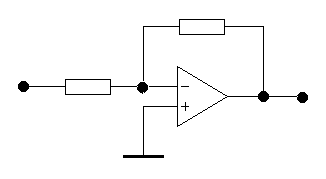

Рис.2. Предварительный усилитель

Выбираем сопротивление R1=10кОм, а R2 находим по формуле R2= R1* К>о>=56кОм.

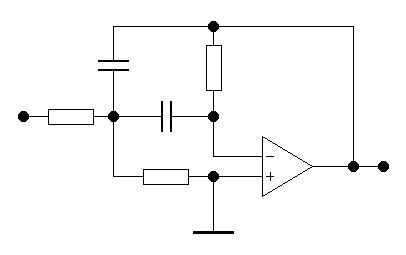

Расчёт элементов Полосовых фильтров

Схему ПФ взяли в каноническом виде так как она удовлетворяет нас и имеет наиболее простую схему.

Расчёт 1ого ПФ: f>1>=30кГцf>1>=20кГцK>o>=1,77

C1=C4=51пф

Q= f>1>/f>1>=30/20=1,5 =2f>1>C1=2*3,14*30*103*51*10-12=9,6*10-6

A=K>o>/Q=1,77/1,5=1,18 R3=1/ (A) =1/ (1,18*9,6*10-6) =88,3кОм

=1/2Q=1/ (2*1,5) =0,33 R6=/ ( (1+A)) =0,33/ (9,6*10-6 (1+1,18*0,33)) =24,7кОм

R9=1/=1/ (9,6*10-6*0,33) =315,7кОм

Расчёт 2ого ПФ: f>2>=75кГцf>2>=35кГцK>o>=1,77

C2=C5=22пф

Q= f>2>/f>2>=75/35=2,14 =2f>2>C2=2*3,14*75*103*22*10-12=1,04*10-5

A=K>o>/Q=1,77/2,14=0,83 R4=1/ (A) =1/ (0,83*1,04*10-5) =115,8кОм

=1/2Q=1/ (2*2,14) =0,23 R7=/ ( (1+A)) =0,23/ (1,04*10-5 (1+0,83*0,23)) =18,6кОм

R10=1/=1/ (1,04*10-5*0,23) =418кОм

Расчёт 3ого ПФ: f>3>=120кГцf>3>=40кГцK>o>=1,77

C3=C6=12пф

Q= f>3>/f>3>=120/40=3=2f>3>C3=2*3.14*120*103*12*10-12=9*10-6

A=K>o>/Q=1,77/3=0,59R5=1/ (A) = 1/ (0,59*9*10-6) =188 Ом

7

=1/2Q=1/ (2*3) =0,17R8=/ ( (1+A)) =0,17/ (9*10-6 (1+0,59*0,17)) =17,2кОм

R11=1/=1/ (9*10-6*0,17) =653,6кОм

Расчёт элементов Сумматора

Все сопротивления R12…R15 сумматора возьмём по 47кОм, т.к он имеет единичное усиление.

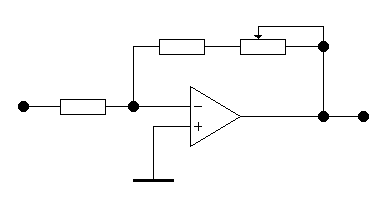

Расчёт элементов Выходного усилителя

У выходного усилителя К>о>=20дБ=10, возьмём резисторы R16=R17=10кОм,

а R18 рассчитаем.

R18=R16* К>о> - R17=90кОм

Результаты, выводы

Селективные усилители применяют там, где из совокупности принимаемых сигналов необходимо выделить только сигналы, занимающие определенный участок спектра частот. Полосу частот, в которой сигналы усиливаются, называют полосой пропускания (прозрачности).

Полосу частот, в которой сигналы подавляются, называют полосой заграждения (задержания). В зависимости от взаимного расположения полос пропускания и заграждения различают следующие виды усилителей: нижних частот, верхних частот, полосовые пропускающие, полосовые заграждающие.

В селективном усилителе я использовал ОУ К574УД1. Он подходит нам по своим параметрам которые можно посмотреть в Приложении 1. Все остальные элементы рассчитаны, и в принципиальную схему внесены с условием их физического существования (имеются в продаже).

Принципиальная схема в Приложении 2. Усилитель создан по каноническим схемам т.к. они удовлетворяют по параметрам и являются простыми для реализации.

Перечень элементов находится в Приложении 2.

Таким образом, выполнение требований технического задания представляется достаточным. Цель курсовой работы, а именно разработка селективного усилителя, обладающего заданными параметрами, достигнута.

Компоновка элементов приведена в Приложении 4

Список литературы

    Проектирование усилительных устройств с применением ЭВМ: Методические указания. - Свердловск: изд. УПИ им.С.М. Кирова, 1997

    В.С. Гутников "Интегральная электроника в измерительных устройствах". - Ленинград "Энергоатомиздат", 1988

    Л. Фолкенберри "Применение операционных усилителей и линейных

    ИС". - Москва "МИР", 1985

Приложения

Приложение 1

Параметры ОУ К574УД1

Наименование параметра

Обозначение

Значение

Коэффициент усиления

К, тыс.

50

Напряжение питания

U>п>, В

15

Ток потребления

I>п>, мА

8

Напряжение смещения

U>см>, мВ

50

Температурный дрейф

ТКU>см>, мкВ/К

50

Средний ток входа

I>вх>, нА

0,5

Диффиренциалное входное напряжение

U>дф>, В

10

Синфазное входное напряжение

U>сф>, В

30

Коэффициент ослабления синфазного сигнала

М>сф>, дБ

80

Частота единичного усиления

f>1>, В

10

Скорость нарастания выходного напряжения

V, В/мкс

50

Максимальная амплитуда выходного напряжения

U>вых>, В

10

Сопротивление нагрузки

R>н>, кОм

2

Приложение 2

Поз. Обоз.

Наименование

Количество

Примечание

РЕЗИСТОРЫ

R1

C2-33Н-0,25-10кОм1% -А-В-В

1

R2

C2-33Н-0,25-56кОм5% -А-Д-В

1

R3

C2-33Н-0,25-91кОм5% -А-Д-В

1

R4

C2-33Н-0,25-110кОм5% -А-Д-В

1

R5

C2-33Н-0,25-180кОм5% -А-Д-В

1

R6

C2-33Н-0,25-24кОм5% -А-Д-В

1

R7

C2-33Н-0,25-18кОм5% -А-Д-В

1

R8

C2-33Н-0,25-16кОм5% -А-Д-В

1

R9

C2-33Н-0,25-300кОм5% -А-Д-В

1

R10

C2-33Н-0,25-390кОм5% -А-Д-В

1

R11

C2-33Н-0,25-620кОм5% -А-Д-В

1

R12…R15

C2-33Н-0,25-47кОм5% -А-Д-В

4

R16, R17

C2-33Н-0,25-10кОм1% -А-В-В

2

R18

СП3-4а-91кОм10%

1

КОНДЕНСАТОРЫ

С1

К10-17а-Н50-51пФ-В

1

С2

К10-17а-Н50-22пФ-В

1

С3

К10-17а-Н50-12пФ-В

1

С4

К10-17а-Н50-51пФ-В

1

С5

К10-17а-Н50-22пФ-В

1

С6

К10-17а-Н50-12пФ-В

1

МИКРОСХЕМЫ

DA1…DA6

К574УД1

6
