Расчет усилителя радиочастоты, предназначенного для усиления АМ сигнала

Министерство образования и науки РФ

Пензенский государственный университет

Институт систем управления и информационной безопасности

Кафедра: «Автономные информационные и управляющие системы»

Курсовая работа на тему:

«Рассчитать усилитель радиочастоты, предназначенный для усиления АМ сигнала»

Выполнил: студент

группы 05УУ1

Мочалов В.И.

Проверил: Иванцов Д.С.

Пенза 2007

Техническое задание

Рассчитать параметры элементов схемы;

Найти низкочастотный (НЧ) эквивалент, передаточную функцию;

Рассчитать и построить переходную характеристику и график выходного сигнала.

Частота текущего колебания f_>0> = 10 МГц.

Частота моделирующего сигнала F_>М> = 2 кГц.

Форма моделирующего сигнала – пилообразная.

Введение

В радиопередающих и радиоприемных устройствах широко используются для усиления узкополосных сигналов так называемые резонансные усилители, ламповые и транзисторные. У таких усилителей в качестве нагрузки анода (коллектора, стока) используется параллельный колебательный контур.

Резонансные усилители в режиме малого сигнала находят широкое применение в радиоприемных устройствах, где мощности усиливаемых узкополосных сигналов невелики, поэтому малы, как мощности, потребляемые усилителем от источников питания, так и их роль в формировании общей мощности, расходуемой радиоприемным устройством.

Для увеличения амплитуды и мощности усиленного сигнала в качестве рабочего используется также и нелинейный участок характеристики усилительного прибора резонансного усилителя, что достигается увеличением амплитуды входного воздействия и выбором соответствующей рабочей точки. Иными словами, усилитель используется в режиме большого сигнала.

В технике радиопередающих устройств резонансные усилители, работающие в режиме большого сигнала, используются как для усиления узкополосных сигналов, так и для усиления гармонических колебаний большей мощности.

1 часть. Разработка принципиальной электрической схемы усилителя сигнала с АМ

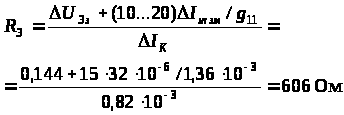

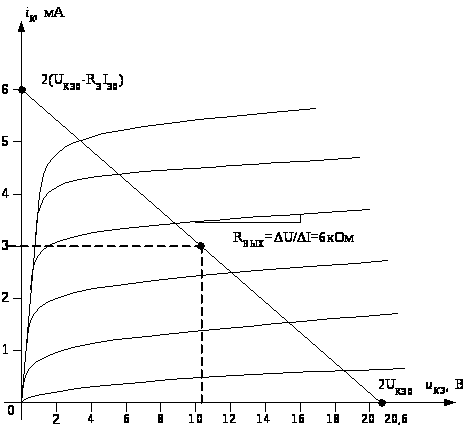

Усилительный каскад (рис. 1) выполнен по схеме с общим эмиттером (ОЭ) с цепью стабилизации тока покоя коллектора (R_>Э>, С_>Э>). Для предотвращения попадания высокочастотных составляющих тока в цепь питания и уменьшения взаимного влияния каскадов.
