Расчет и моделирование цифрового фильтра
Министерство образования РФ
Санкт-Петербургский Государственный Морской Технический Университет
Кафедра 50
Курсовая работа
Расчет и моделирование цифрового фильтра.
Выполнил: Резунов А.Б. гр. 3580
Проверил: Сетин А.И.
Санкт-Петербург 2009
Содержание
Введение
Общие сведения по КИХ-фильтрам
Расчет цифрового фильтра
Модель цифрового фильтра и описание блоков модели
Моделирование работы цифрового фильтра в MatLab
Введение

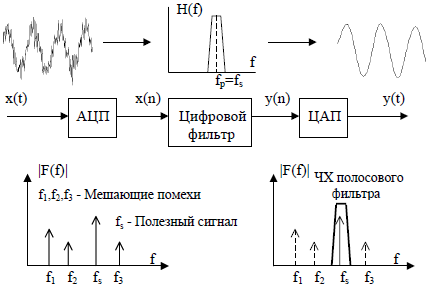

С физической точки зрения цифровая фильтрация – это выделение в определенном частотном диапазоне с помощью цифровых методов полезного сигнала на фоне мешающих помех (рис. 1).
Рис. 1 Фильтрация помех с помощью цифрового ПФ.
По своим частотным свойствам фильтры делятся на:
– фильтры нижних частот (ФНЧ) – Low pass – рис.2а;
– фильтры верхних частот (ФВЧ) – High pass – рис.2б;
– полосовые фильтры (ПФ) – Band pass – рис.2в;
– режекторные фильтры (РФ) – Band stop – рис.2г.

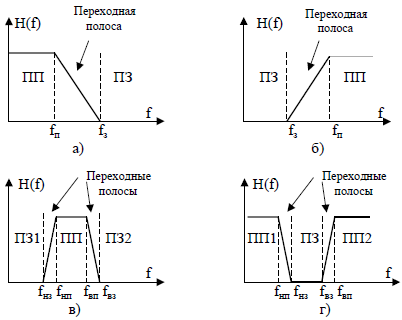

Рис. 2 Идеальные частотные характеристики фильтров.
На рис. 2 приняты следующие обозначения:
ПП – полоса пропускания – частотная область, внутри которой сигналы проходят через фильтр практически без затухания;
ПЗ – полоса задерживания – выбирается разработчиком такой, чтобы обеспечить затухание сигнала не хуже заданного;
Переходная полоса – частотная область между ПП и ПЗ (характеризуется скоростью спада, обычно выражается в дБ/декаду);
fп - частота среза полосы пропускания – точка на уровне 3дБ;
fз - частота среза полосы задерживания – определяется уровнем пульсаций ЧХ в ПЗ;
fнп , fвп – нижняя и верхняя частоты среза полосы пропускания;
fнз , fвз – нижняя и верхняя частоты среза полосы задерживания.
Частота среза в этом случае является условной границей между частотой среза полосы пропускания и частотой среза полосы задерживания.
АЧХ реальных фильтров (рис. 3, на примере ФНЧ) имеют пульсации в полосе пропускания δп и задерживания δз (нестабильность ЧХ в ПП и ПЗ). Часто в литературе они имеют другое название:
Rз – максимальное подавление в полосе задерживания, дБ;
Rп – минимальное подавление в полосе пропускания, дБ.
Пульсации ЧХ в ПП вносят определенные искажения в сигнал, поэтому они более значимы при определении параметров цифровых фильтров.

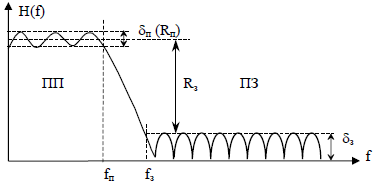

Рис. 3 Реальная АЧХ цифрового фильтра (на примере ФНЧ).
Математически работа цифрового фильтра во временной области описывается разностным уравнением:
,
(1)
где
и
-
-
тые отсчеты входного и выходного сигналов
фильтра, взятые через интервал
;
и
– постоянные коэффициенты цифрового
фильтра.
Цифровые фильтры принято делить на два класса:
− нерекурсивные фильтры;
− рекурсивные фильтры.
Нерекурсивные фильтры называют еще фильтрами с конечной импульсной характеристикой (КИХ-фильтры), а рекурсивные фильтры - фильтрами с бесконечной импульсной характеристикой (БИХ-фильтры). В иностранной литературе их называют:
− FIR (Finite Impulse Response) – фильтр с конечной импульсной характеристикой;
− IIR (Infinite Impulse Response) – фильтр с бесконечной импульсной характеристикой.
Если
в выражении (1) положить коэффициенты
,
то фильтр, реализующий этот алгоритм,
называется нерекурсивным. Его работа
описывается уравнением:
,
(2)
вычисляющим
свертку двух последовательностей:
коэффициентов
и дискретных отсчетов входного сигнала
.
Если
хотя бы один коэффициент
,
то фильтр, реализованный согласно
выражения (1), называется рекурсивным.
Очевидно, что БИХ-фильтр представляет
собой устройство с обратной связью, а
КИХ-фильтр - без обратной связи.
Общие сведения по КИХ-фильтрам
Нерекурсивные фильтры работают в соответствии с выражением (2). Раскроем сумму:
(3)
КИХ-фильтр
производит взвешенное суммирование (с
коэффициентами
)
предшествующих отсчетов входного
сигнала. Величину
называют порядком фильтра,
– шаг дискретизации. Структурная схема

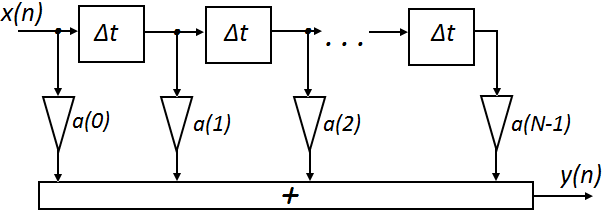

КИХ-фильтра представлена на рис. 4.
Рис. 4 Структурная схема КИХ-фильтра.
В
этом фильтре дискретные выборки из
сигнала
,
задержанные на интервалы
,
взвешиваются с коэффициентами
и суммируются с образованием отклика
.
Фильтр, представленный на рис. 4 называют
еще трансверсальным фильтром. Основными
элементами фильтра являются:
− линия
задержки с
отводами;
−
умножителей;
− многовходовый параллельный сумматор.
КИХ-фильтры всегда устойчивы. Форма частотной характеристики КИХ-фильтров слабо чувствительна к точности коэффициентов. Главным преимуществом КИХ-фильтра является линейность его ФЧХ.
Z - преобразование (3):
.
(4)
Тогда передаточная характеристика КИХ-фильтра:
.
(5)
Если
в (2.9) произвести замену
,
то ЧХ КИХ- фильтра будет иметь вид:
.
(6)
Из
выражения (6) следует, что при заданном
(фиксированном) шаге дискретизации
можно реализовать самые разнообразные
формы ЧХ цифрового фильтра, подбирая
(рассчитывая) должным образом весовые
коэффициенты
.
Расчет цифрового фильтра
Расчет цифрового фильтра будем проводить в пакете программ MatLab с помощью инструмента Filter Design & Analysis Tool.
После расчета цифрового фильтра в инструменте Filter Design & Analysis Tool получились значения для порядка фильтра, графики АЧХ и ФЧХ.
Порядок
фильтра
.

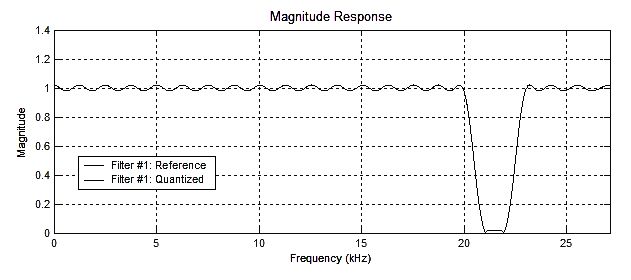

Графики АЧХ в линейном и логарифмическом масштабах показаны на рис. 5 и рис 6 соответственно.
Рис. 5 График АЧХ в линейном масштабе.
Рис. 6 График АЧХ в логарифмическом масштабе.

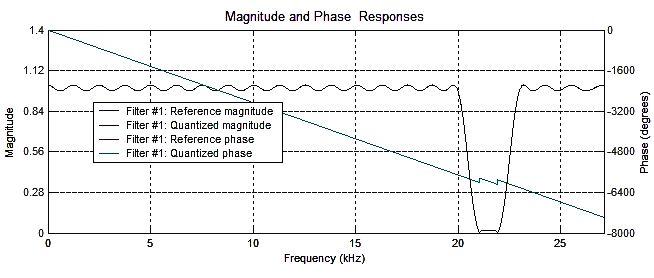

Графики АЧХ в логарифмическом масштабе и ФЧХ, где фаза измеряется в радианах, показаны на рис. 7.
Рис. 7 Графики АЧХ и ФЧХ.
Модель цифрового фильтра и описание блоков модели

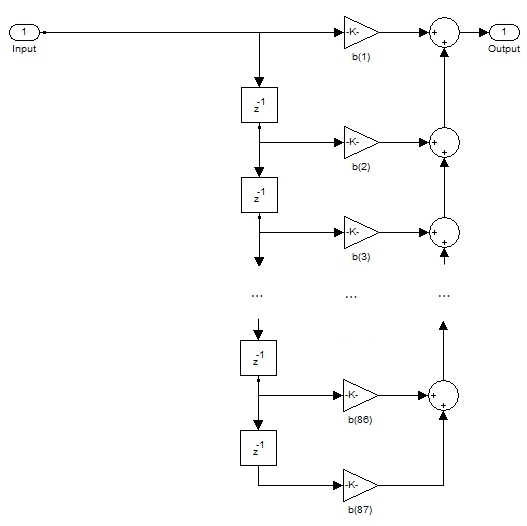

Модель цифрового фильтра представлена на рис. 8.
Рис. 8 Модель цифрового фильтра.
Модель цифрового фильтра состоит из:
86
линий задержки
,
каждая из которых задерживает сигнал
со своего входа на величину равную
;
87
усилителей сигналов
,
которые производят умножение сигналов
со своих входов на определенные
коэффициенты;
86 сумматоров, которые суммируют выходные сигналы с усилителей;
входа
фильтра
,
на который подается фильтруемый входной
сигнал;
выхода
фильтра
,
на который подается уже отфильтрованный
входной сигнал.
Так как усилители производят умножение сигналов на коэффициенты, то можем записать их значения, которые получились при расчете фильтра в инструменте Filter Design & Analysis Tool:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Моделирование работы цифрового фильтра в MatLab

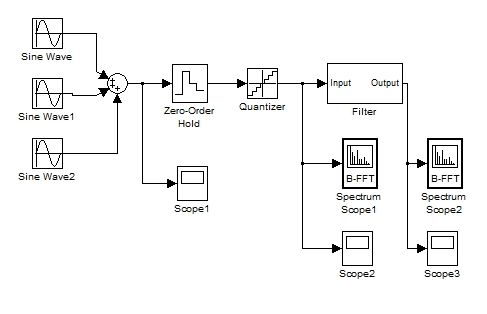

Для того, чтобы проверить правильность работы модели цифрового фильтра, проводят моделирование работы фильтра с подачей на него сигналов. В нашем случае на цифровой фильтр будет подана сумма 3х сигналов, 2а из которых будут находиться вне полосы пропускания цифрового фильтра. Схема моделирования работы цифрового фильтра показана на рис. 9.
Рис. 9 Схема для моделирования работы ЦФ.
Схема состоит из:
- 3х генераторов синусоидальных колебаний с частотами и амплитудами:
Sine
Wave –
и
,Sine Wave1 –
и
,
Sine Wave2 –
и
;
- сумматора 3х сигналов идущих с генераторов;
- дискретизатора Zero-Order Hold, преобразующий непрерывный сигнал, поступающий с сумматора, в дискретный, шаг дискретизации
,
при
;
- квантователь Quantizer, преобразующий дискретный сигнал в цифровой, шаг квантования
;
- 3х осциллографов: Scope1 (показывает непрерывный сигнал с вых. сумматора), Scope2 (показывает цифровой сигнал перед фильтрацией), Scope3 (показывает цифровой сигнал после фильтрации);
- 2х спектроскопов: Spectrum Scope1 (показывает спектр цифрового сигнала перед фильтрацией), Spectrum Scope2 (показывает спектр цифрового сигнала после фильтрации).
Показания 3х осциллографов и 2х спектроскопов после поведения моделирования показаны на рис. 10, рис. 11, рис. 12, рис. 13 и рис. 14.

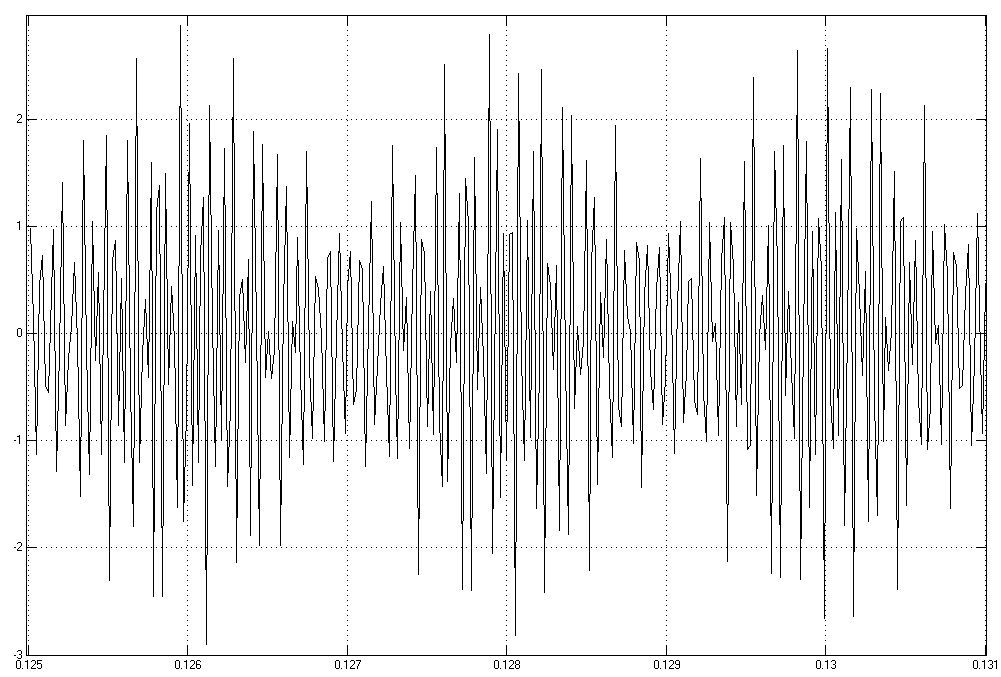

Рис. 10 Показание осциллографа Scope1.

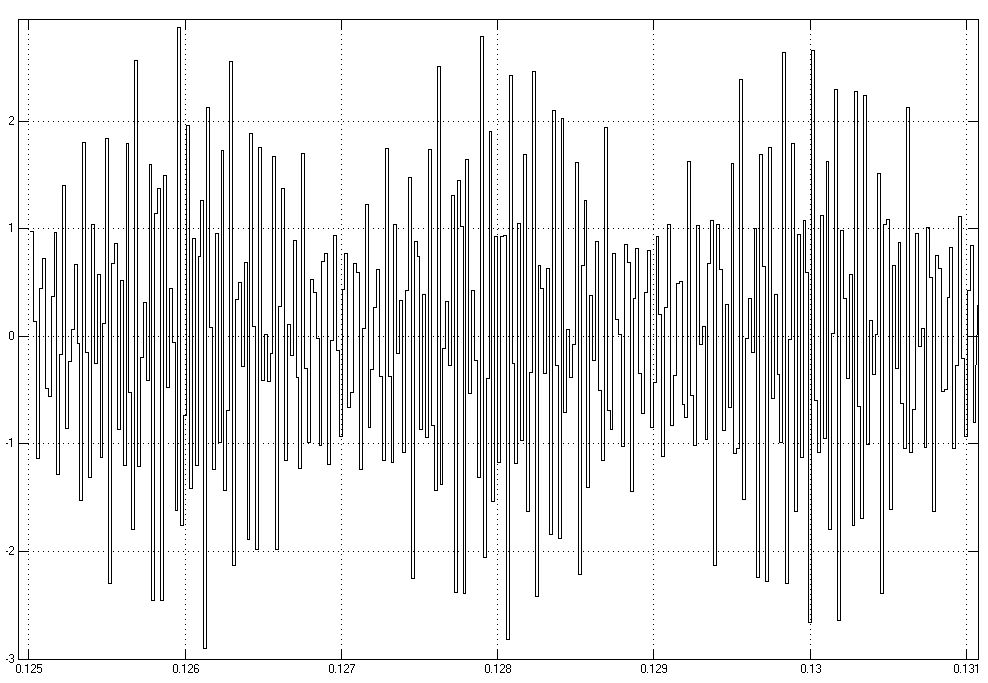

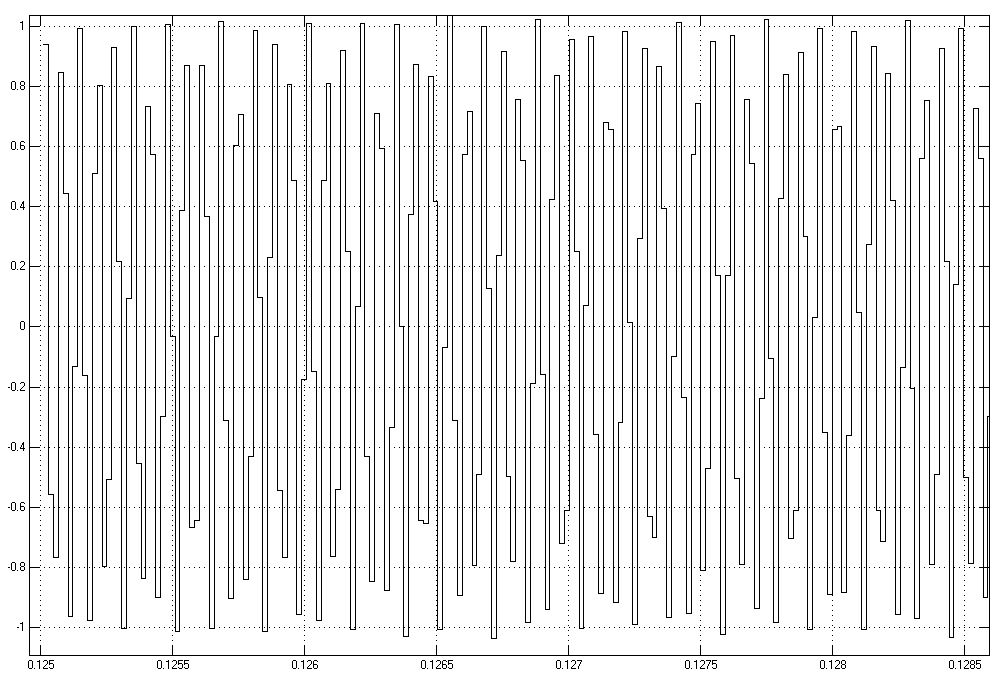

Рис. 11 Показание осциллографа Scope2.
Рис. 12 Показание осциллографа Scope3.

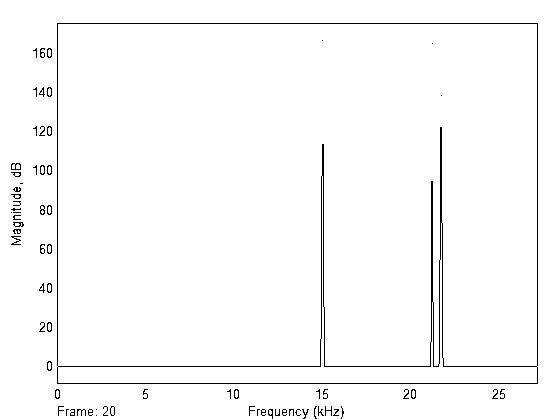

Рис. 13 Показание спектроскопа Spectrum Scope1.

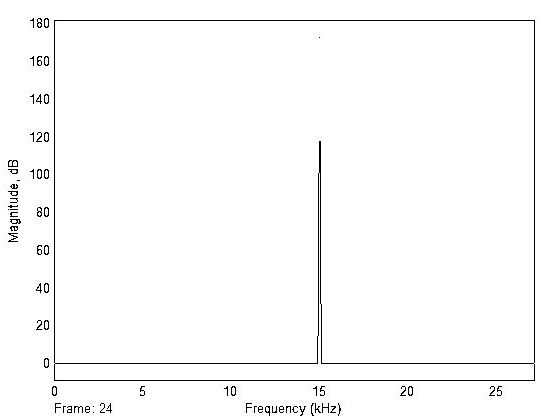

Рис. 14 Показание спектроскопа Spectrum Scope2.
