Проектирование индуктивной трёхточки на транзисторе с индуктированным n-каналом

Введение

Очень важное значение в радиоэлектронике имеют колебательные системы, генерирующие электромагнитные колебания. Такую систему, или устройство с самовозбуждением, называют динамической системой, преобразующей энергию источника постоянного тока в энергию незатухающих колебаний, причём основные характеристики колебаний (амплитуда, частота, форма колебаний, гармонический состав и т.д.) определяется , в основном, параметрами самой системы. Процесс получения сигналов требуемой формы и частоты называют генерированием электрических колебаний. С точки зрения математических моделей колебательные системы разделяют на линейные и нелинейные, автономные и неавтономные. Особый класс представляют автоколебательные системы или автогенераторы.

В радиопередатчиках систем связи автогенераторы применяют часто в качестве каскадов, создающие электромагнитные колебания несущей частоты (рис.1). Основное требование – это высокая стабильность генерируемой частоты и КПД. В СВЧ-диапазоне автогенераторы зачастую используют в качестве выходных каскадов передатчиков. Требования к таким автогенераторам аналогичны требованиям к усилителям мощности – обеспечение мощных колебаний при высоком КПД , выходной мощности и стабильности частоты.

1. Выбор схемы для проектирования

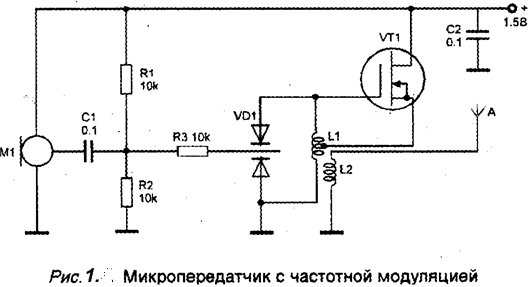

Выберем за основу для проектирования LC-генератора Хартлея на МОП транзисторе с индуцированным каналом схему на рис.1

Введём нагрузочный резистор в цепь стока и уберём микрофон и антенну. Полученная схема приведена на рис.2.

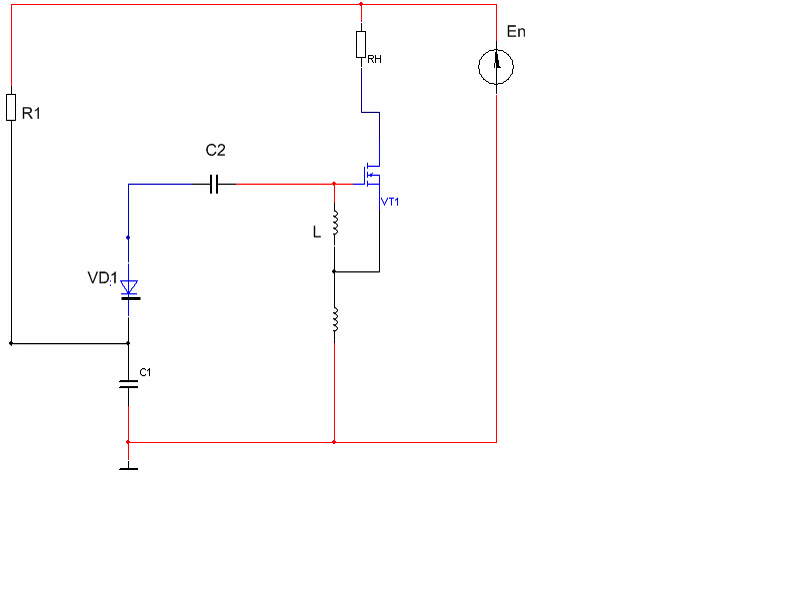

Рис.2 Схема для проектирования генератора.

В выбранной схеме рис.2 сопротивление R1 является времязадающим для плавности наростания напряжения параллельного колебательного контура , который состоит из конденсаторов С1 С2, варикапа VD1 и индуктивной катушки L с тремя выводами (на схеме показаны две идуктивности). Варикап также обеспечивает развязку контура по постоянному току.

2. Подбор активного элемента – МОП транзистора для генератора

МОП транзистор должен быть высокочастотным

f>max> >12 МГц

Максимальный ток стока транзистора определим, учитывая что транзистор в открытом состоянии имеет падение напряжения примерно 1В:

Ic = (E>n>-1) / R>H> т.е. Ic = 11 / 300 =37 мА (1)

Также максимальная мощность транзистора определяется из выражения:

P>max> = Ic * E>n> = 37 *12 =444 мВт (2)

Напряжение сток исток:

U>СИ> >12B;

По этим параметрам подбираем высокочастотный МОП транзистор фирмы Philips типа BSD214. Его параметры:

f>max> =15 МГц ;

Мощность Р =1,2Вт;

Пороговое напряжения U>3И>=1B;

Допустимое напряжение сток-исток транзистора U>СИдоп> =25В;

Допустимое напряжение сток-затвор транзистора U>СЗдоп> =30В;

Допустимое напряжение затвор-исток транзистора U>ЗИдоп> =30В;

Максимальный ток стока транзистора I>доп>=50мА.

Данный тип транзистора работает только в режиме обогащения канала при малом пороговом напряжении и большом резонансном напряжении контура, поэтому можно считать режим его работы ключевым.

3. Расчёт спектра выходного сигнала генератора

Т.к. режим работы транзистора ключевой, малое пороговое напряжение и синусоидальное напряжение колебательного контура имеет амплитуду выше Еn>12B, то

скважность следования импульсов будет равна S=2 , форма выходного сигнала будут прямоугольные импульсы с периодом следования:

Т = 1 / f>P> = 1/ 12000000 = 83нс (3)

Время следования импульса:

t>и>=T / S = 83/2 = 41,5 нс (4)

Т.к. транзистор в открытом состоянии имеет падение напряжения примерно 1В, то выходное напряжение будет как на рис.3.

U, B

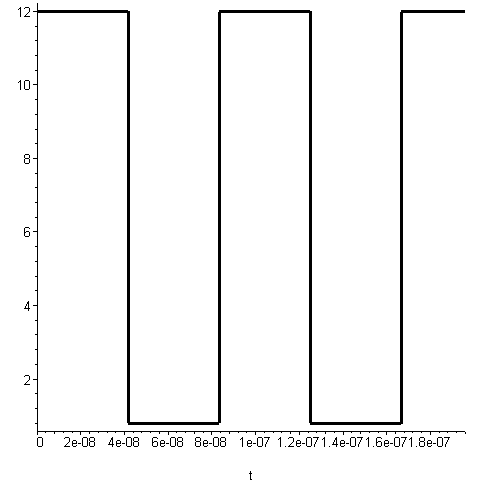

Рис.3 Напряжение на нагрузке в установившемся режиме генератора.

Максимальное напряжение в нагрузочном резисторе U>m> = E>n> = 12B, а минимальное равно примерно падению напряжения на открытом транзисторе U>min> = 1,0B.

Определим ширину спектра сигнала и найдём значение постоянной составляющей по формуле:

(5)

Амплитуда первой, основной, гармоники f=12МГц будет:

U>m1>= (2U>m>/sin (1 / S) = (2*12/3.14) * sin(1*3.14/2) = 7,64 В (6)

Амплитуда второй гармоники f=2*12=24 МГц и других чётных равны нулю.

Амплитуда третей гармоники f=3*12=36 МГц будет:

U>m3>(2U>m>/3sin (3* / S) = (2*12/(3*3.14)) * sin(3*3.14/2) =2,55 В (7)

Амплитуда пятой гармоники f=5*12=60 МГц будет:

U>m4>= (2U>m>/5sin (5* / S) = (2*12/(5*3.14)) * sin(5*3.14/2) =1,53 В (8)

Амплитуда седьмой гармоники f=7*12=84 МГц будет:

U>m7>= (2U>m>/7sin (7* / S) = (2*12/(7*3.14)) * sin(7*3.14/2) =1,09 В (9)

Амплитуда девятой гармоники f=9*12=108 МГц будет:

U>m7>= (2U>m>/7sin (7* / S) = (2*12/(9*3.14)) * sin(9*3.14/2) =0,85 В (10)

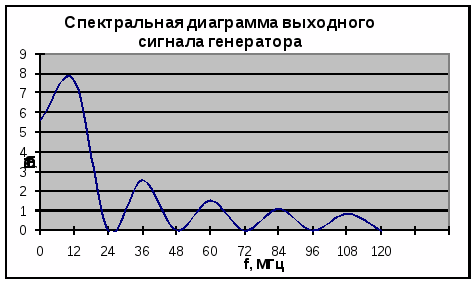

По результатам расчётов построим диаграмму, показывающую ширину спектра выходного сигнала на нагрузочном резисторе генератора (рис.4).

Рис.4.

4. Расчёт элементов колебательного контура

Выбираем катушку с индуктивностью L= 51мкГн c третьим выводом в1мкГн относительно общей точки схемы. Такая большая разница относительно третьей точки позволяет довести амплитуду выходного сигнала до максимума - 11,0В.

Из формулы для определения резонансной частоты контура найдём общую ёмкость колебательного контура:

(11)

Здесь пренебрегаем шунтирующим действием малой ёмкости p-n перехода затвор – исток ( 2пФ).

Принимаем варикап с малой ёмкостью типа FMMV2101 производитель ZETEX его параметры:

- ёмкость С>В> = 14пФ;

- максимальное обратное напряжение U>обр>=45В;

- максимальный прямой ток I>пр> = 200мА.

Принимаем сопротивление времязадающего резистора R1 = 1кОм. Ёмкость времязадающего конденсатора С1 определяется из условия, что постоянная времени должна быть равной времени импульса – t>и> = 41,5 нс и тогда:

С1 = t>и> / R1 = 41,5*10-9 / 1000 = 41,5 пФ (12)

Принимаем ближайшее стандартное значение С1=43пФ.

Теперь определим ёмкость С2 как последовательно соединённую с С>В >и С1 по формуле:

(13)

Принимаем стандартное значение С2=6,8 пФ при этом общая ёмкость контура будет

=4,1 пФ.

Для ограничения тока контура введём в него сопротивление, которое определяется из условия:

R>E>n> / I>пр> = 12 / 0,2 или R>60 Ом (14)

Принимаем R2 = 200Ом – это оптимальное значение, т.к. чрезмерное увеличение этого сопротивления приведёт к уменьшению скважности выходного напряжения.

5. Построение АЧХ

АЧХ усилителя повторяет АЧХ колебательного контура. Упростим колебательный контур и вместо варикапа VD1 и двух конденсаторов С1 и С2 введём один =4,1 пФ, тогда получим эквивалентную схему рис.5

Рис.5 Эквивалентная схема колебательного контура генератора.

Изображение по Лапласу передаточной функция цепи рис.5 равно:

H(p) => (15)>

Заменим в формуле (15) р=jw и получим зависимость передаточной функции от круговой частоты:

Н(jw )= > (16)>

Выделим из (16) действительную часть и, учитывая что w = 2 f получим формулу для построения АЧХ:

(17)

На рис.6 по выражению (17) построена АЧХ усилителя где амплитуда в относительных единицах от входного сигнала E>n> = 12B.

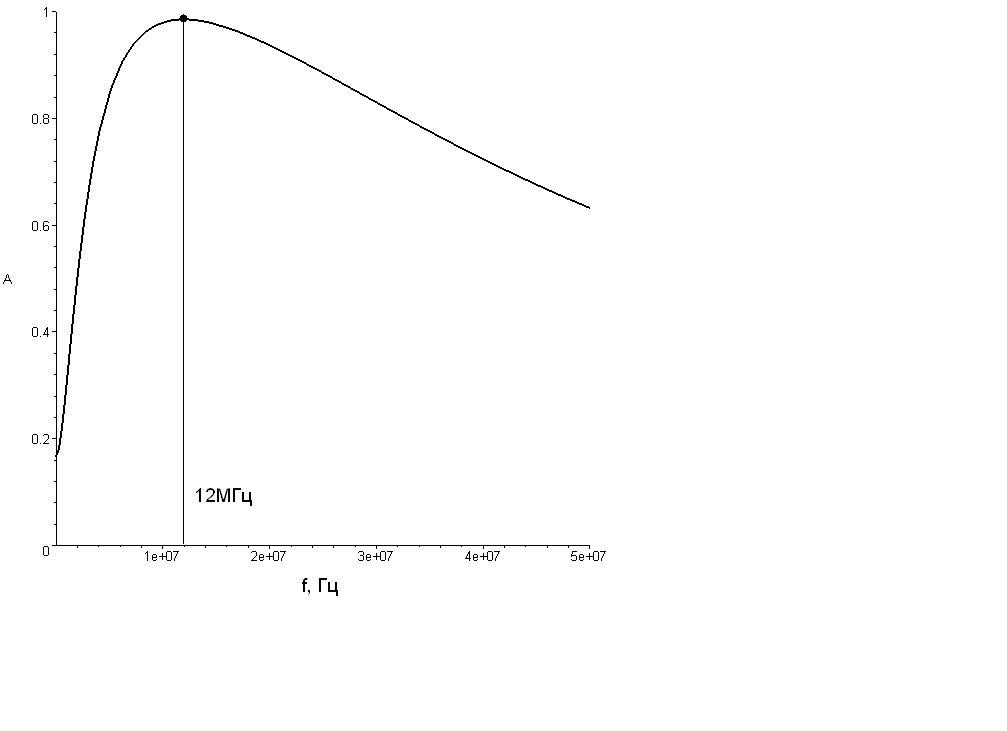

Рис.6 АЧХ генератора.

6. Рассчитаем основные параметры схемы

Максимальный потребляемый ток:

I>max> = I>c> + E>n> / R1 = 37+ 12/1000 = 49мА (18)

Максимальная (пиковая) потребляемая генератором мощность:

Рпот = I>max> E>n> = 49*12 = 588мВт (19)

Наименьший КПД генератора:

(20)

Т.к. транзистор работает в ключевом режиме, генератор обладает высоким значением КПД в установившемся режиме ->99%.

Проверим работу схемы в виртуальной лаборатории с помощью программы Multisim8.0

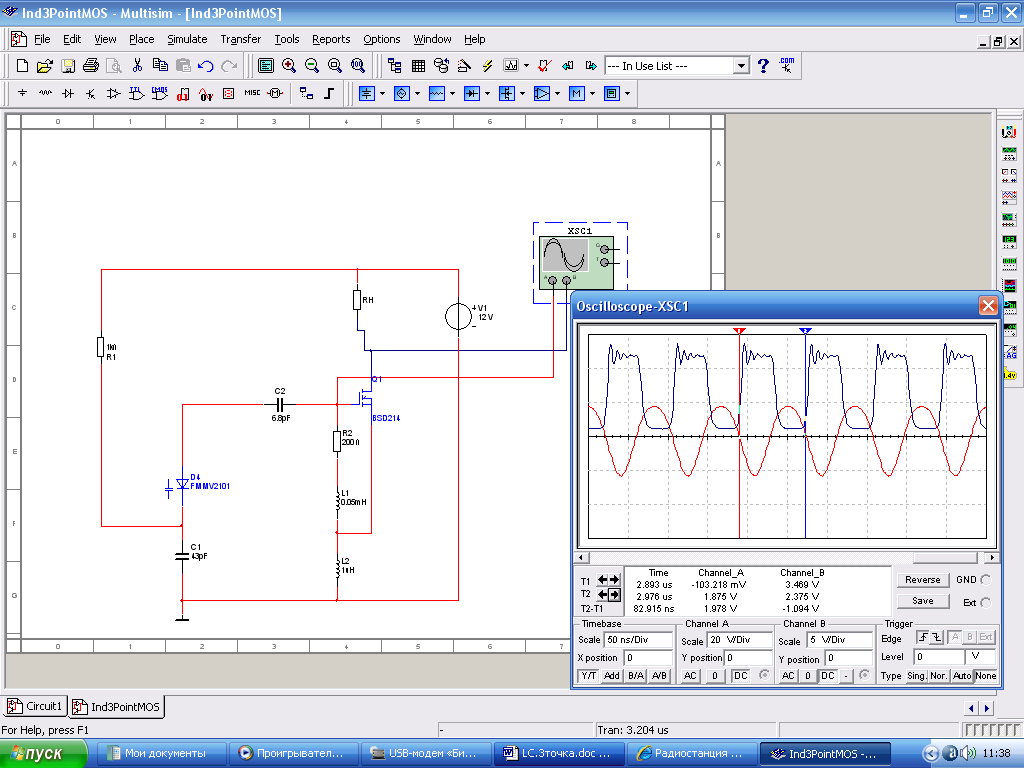

Рис.7. Виртуальный анализ спроектированной индуктивной трёхточки на МОП транзисторе.

Из виртуальной осциллограммы рис.7 видно, что период импульсов Т=83нс их скважность S=2 (синяя осциллограмма). Красная осциллограмма является графиком напряжения на затворе транзистора и, следовательно, колебательного контура.

7. Описание работы схемы индуктивной трёхточки

Катушка индуктивности L параллельного колебательного контура имеет третий вывод, с которого снимается сигнал обратной связи, совпадающий по фазе со входным сигналом на затворе транзистора VT1, т.е. образуется контур положительной обратной связи. При положительной полуволне синусоидального напряжения, после достижения напряжения затвор- исток в один вольт (пороговое напряжение транзистора), происходит открывание транзистора и добавление синфазной электроэнергии в колебательный контур, что делает колебания незатухающими. Выходное напряжение, снимаемое с нагрузочного резистора R>H>, находится в противофазе с напряжением затвор - исток транзистора (усилитель с общим истоком).

Список использованных источников

    Опадчий Ю.Ф., Глудкин О.П., Гуров А.И. Аналоговая и цифровая электроника. – М.: Горячая линия-Телеком, 2005.

    Малышева И.А. «Технология производства интегральных микросхем», М., Радио и связь 1991.

    Нефёдов В.И. Основы радиоэлектроники и связи. –М.: Высш. Школа, 2009.
