Перевірка закону Ома при аналізі послідовних кіл змінного струму

Робота 6. Дослідження послідовного кола змінного струму

6.1 Мета роботи

Перевірка закону Ома при аналізі послідовних кіл змінного струму, які складаються з активного опору, індуктивності і ємності, і вивчення явища резонансу напруг.

6.2 Короткі теоретичні відомості

Змінним називається струм, який періодично змінює свій напрямок. Напруга змінного синусоїдного струму описується функцією

u

/6.1/

(t)=U_>m>sin t,

де U_>m> – амплітуда,   кутова частота.

Спочатку розглянемо коло, в якому напруга u(t) прикладена до активного опору R (рис.6.1, а). Згідно закону Ома миттєве значення струму

/6.2/

де I_>m>  амплітуда струму, яка дорівнює амплітуді напруги, поділеній на опір.

Залежності /6.1/ і /6.2/ показують, що напруга і струм описуються

однаковими функціями, тобто вони співпадають у часі за фазою. Оскільки синусоїдну функцію можна представити вектором, що обертається проти годинникової стрілки з кутовою частотою , то напругу і струм представляють векторами, як зображено на рис. 6.1, б для R1. Таке представлення називають векторною діаграмою кола змінного струму.

Тепер розглянемо електричне коло, в якому змінна напруга u(t) прикладена до ємності С. Миттєве значення струму в колі з ємністю дорівнює швидкості зміни заряду на обкладинках конденсатора:

Оскільки q=Cu, то

/6.3/

де

I_>m>=CU_>m>. /6.4/

Залежність /6.3/ показує, що струм випереджає напругу на кут .

Замінивши в /6.4/ ампулітудні значення напруги і струму діючими (; ),

одержимо

. /6.5/

Залежність /6.5/ виражає закон Ома для кола змінного струму з ємністю, а величина називається ємнісним опором. Векторна діаграма цього кола наведена на рис. 6.2,б.

На рис. 6.3,а наведене електричне коло котушки індуктивності L, до якого прикладена змінна напруга u(t). Активний опір котушки R. Нехай під дією напруги u(t) в колі протікає струм i=I_>m>sint. Згідно другого закону Кірхгофа напруга u(t) буде зрівноважуватись спадами напруг на активному опорі u_>R>(t) і індуктивності u_>L>(t), тобто

u(t)=u_>R>(t)+u_>L>(t). /6.6/

У векторній формі це рівняння матиме такий вид:

/6.7/

Згідно /6.2/ спад напруги на активному опорі

/6.8/

u_>R>(t)=I_>m>Rsint=U_>mR>sint

і співпадає за фазою зі струмом.

Спад напруги на індуктивності дорівнює е.р.с. самоіндукції, тобто

/6.9/

де U_>mL>=I_>m>L. /6.10/

Рівняння /6.9/ показує, що спад напруги на індуктивності випереджає струм на кут . Підставивши в /6.9/ діючі значення напруги і струму, одержимо

/6.11/

L

Вираз /6.11/ є законом Ома для кола з ідеальною індуктивністю, тобто коли R=0. Величина x_>L>=L називається індуктивним опором. Побудувавши век-тори , і , можна знайти вектор . Ця побудова і є векторною діаграмою кола (рис. 6.3,б). Як видно з цієї діаграми модуль вектора

/6.12/

де величина /6.13/ називається повним опором кола.

Кут між напругою і струмом  (зсув за фазою) визначають із векторної діаграми і він буде дорівнювати

/6.14/

Тепер вже можна розглянути коло, яке складається з послідовно з’єднаних активного опору, індуктивності і ємності (рис. 6.4, а).

Ч
ерез всі елементи цього кола протікає один і той же струм і. Тому вектор струму будемо вважати відомим і поставимо за мету визначити

вектор напруги . За аналогією з /6.7/ можна записати, що прикладена напруга дорівнює векторній сумі спадів напруг на активному опорі, індуктивності і ємності, тобто

6.15/

Оскільки раніше було вияснено, що спад напруги на активному опорі співпадає за фазою зі струмом, напруга на індуктивності випереджає струм за фазою на , а на ємності – відстає за фазою на , то можна це представити так:

U_>R>=U_>mR>sint=I_>m>Rsint;

U

/6.16/

_>L=>U_>mL>sin(t+)=I_>m>Lsin(t+);

U_>C>=U_>mC>sin(t-)=sin(t-).

За відомими R, L і C на підставі рівнянь /6.16/ будують векторну діаграму, як показано на рис. 6.4, б. Безпосередньо з цієї діаграми знаходять модуль вектора прикладеної напруги

/6.17/

д

/6.18/

е

називається повним опором кола. Величину називають реактивним опором.

Зсув фаз між векторами струму і напруги

/6.19/

Рівняння /6.17/ показує, що сила струму в колі з послідовним з’єднанням R, L і С при =const залежить від повного опору кола. Величина повного опору при R=const залежить від реактивного опору, тобто від L, C і =2, де   частота змінного струму. Якщо вважати сталими R, L і С, то при зміні  можливі три режими:

- , x0 і 0;

- L, x0 і 0;

- L=, x=0 і =0.

У першому випадку опір кола має ємнісний характер (струм випереджує напругу за фазою), у другому – індуктивний характер і струм відстає за фазою від напруги.

Третій випадок має назву режиму резонансу напруг. Струм співпадає за фазою з напругою і досягає максимального значення, рівного

. /6.20/

При резонансі

і або . /6.21/

Величину f_>0> називають власною частотою коливань контуру.

При резонансі напруги на окремих елементах будуть такими:

,

,

,

де безрозмірна величина , що має назву добротності контуру. Вона може бути більшою або меншою одиниці. Отже, величини напруг на індуктивності і ємності при резонансі рівні між собою і можуть значно перевищувати напругу на затискачах кола. Саме тому резонанс у послідовному колі називають резонансом напруг.

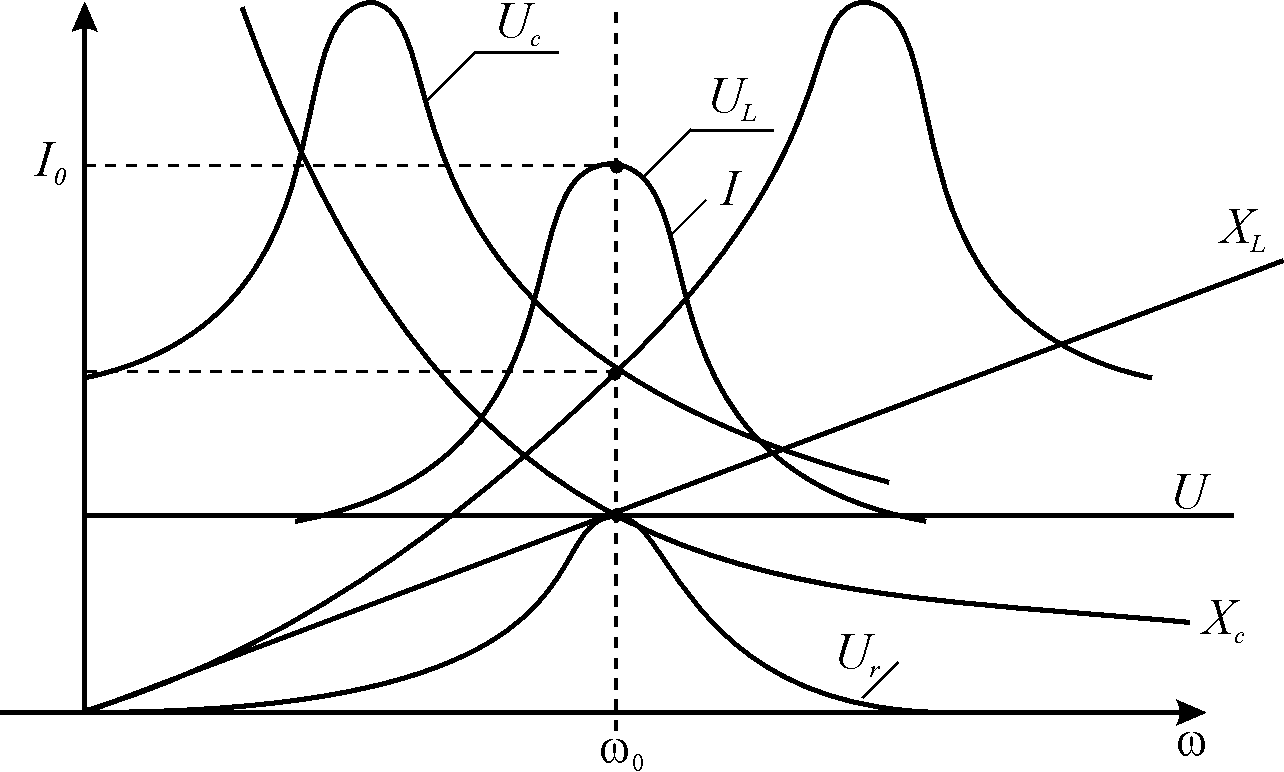

На рис.6.5 показані залежності реактивних опорів, струму та напруг на окремих елементах кола в функції частоти.

Максимальні значення напруг і рівні між собою, але вони виникають на частотах, що відрізняються від резонансної частоти. Це пояснюється різним характером залежності та від частоти.

На рис.6.6 наведені векторні діаграми кола при різних частотах.

Рис.6.5

Якщо вважати частоту прикладеної напруги і величину ємності конденсатора сталими, то резонанс може спостерігатись при індуктивності котушки

. /6.22/

Рис.6.6

Аналогічне явище буде мати місце при незмінній частоті і сталій індуктивності, якщо ємність конденсатора буде рівною

. /6.23/

Отже, забезпечити резонанс напруг можна зміною однієї з трьох величин: частоти вхідної напруги, індуктивності котушки або ємності конденсатора. На виконання умови резонансу зовсім не впливає величина опору .

Із формули повної потужності

виходить, що при резонансі , тому що , і .

Отже, повна потужність кола при резонансі дорівнює активній потужності. Кут між напругою і струмом при цьому дорівнює нулю, а коефіцієнт потужності .

Незважаючи на те, що реактивна потужність всього кола , запаси енергії у магнітному полі котушки та в електричному полі конденсатора існують, бо і , і тому , . Пр цьому котушка і конденсатор обміняються енергією, але між котушкою і джерелом живлення, а також між конденсатором і джерелом живлення обміну енергією не відбувається. Від джерела живлення надходить тільки енергія, що виділяється в резисторі R.

Електричне коло з послідовним з’єднанням елементів знайшло широке практичне застосування. Опір кола при резонансі на частотах, близьких до резонансної, має невелике значення, а на частотах, віддалених від резонансної, цей опір істотно зростає. Таку властивість послідовного кола використовують для виділення електричних коливань потрібної частоти, забезпечуючи їх необхідну фільтрацію або посилення напруги за умови, що частота напруги співпадає з резонансною частотою.

6.3 Програма роботи

1. Провести вимірювання в колі з одним активним опром.

2. Провести вимірювання в колі з однією ємністю.

3. Провести вимірювання в колі з котушкою індуктивності.

4. Провести вимірювання в колі з R, L, і C елементами.

Дані вимірювань за п.п. 1, 2, 3, 4 занести в табл.1, виконати обчислення вказаних в ній величин і побудувати в одному масштабі векторні діаграми.

5. Дослідити резонанс напруг при зміні частоти.

6. Дослідити резонанс напруг при зміні ємності.

Дані вимірювань за п.п. 5, 6 занести в табл.2, виконати необхідні обчислення і побудувати на одному графіку резонансні криві I, U_>C>, U_>L>, X_>L>, X_>C> і як функції частоти f або ємності С (за вказівкою викладача).

6.4 Опис лабораторної установки

Лабораторна робота проводиться на універсальному лабораторному стенді, до складу якого входять:

- джерело змінної напруги з регульованою частотою;

- набір постійних індуктивностей;

- блок змінної ємності, а також набір окремих конденсаторів;

- цифрові вимірювальні прилади, якими можна вимірювати напругу, струм і опір.

Напругу джерела живлення можна змінювати ручкою «Напряжение», а її частоту - ручками «Частота» дискретно і плавно.

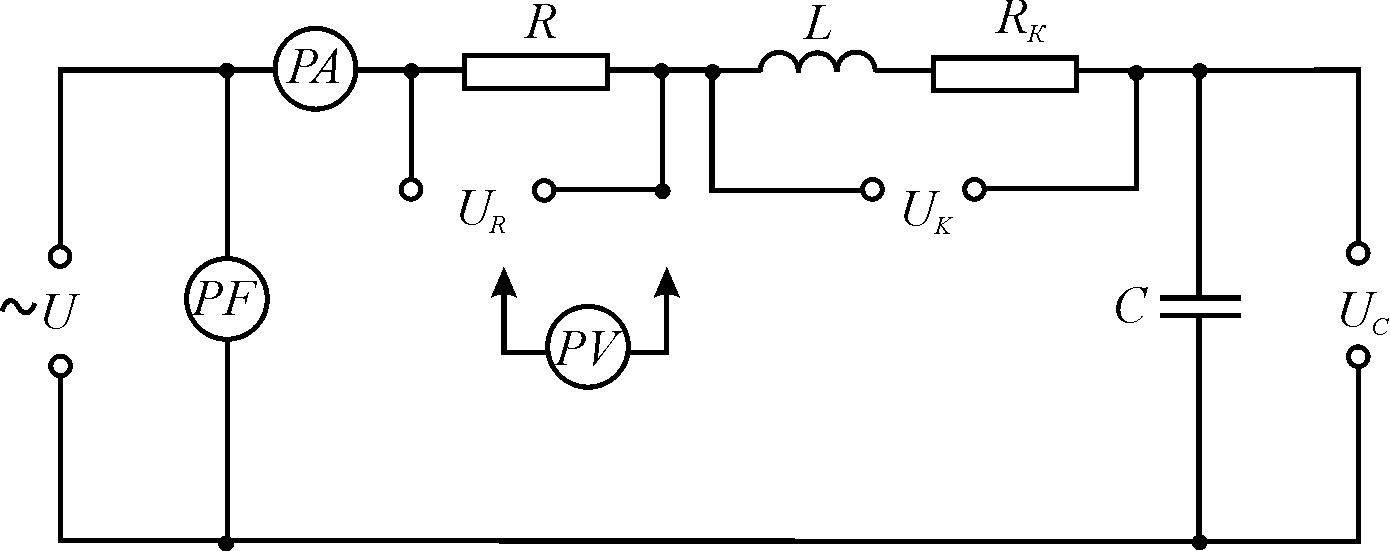

Дослідження послідовного кола здійснюється за схемою, наведеною на рис.6.7. При цьому вимірювання частоти проводять окремим приладом 4372, а все інше використовується із лабораторного стенда.

Рис.6.7.

6.5 Порядок виконання роботи

Для проведення всіх досліджень збирають схему, наведену на рис. 6.7, з величинами R, L і С, вказаними викладачем. Після закорочують провідниками клеми U_>К> і U_>C>, виставляють задані викладачем напругу живлення U і частоту f і приступають до вимірювання U, U_>R> і I. Дані заносять в табл. 1.

Знявши перемичку з клем U_>C>, замикають клеми U_>R> і, не змніюючи U і f, вимірюють U, U_>C> і I. Дані заносять в табл. 1.

Зняти перемичку з клем U_>K>, поставити перемичку на клеми U_>C> і знову, не змінюючи U і f, вимірюють U, U_>K> і I. Дані заносять в табл. 1.

Знімають всі перемички і при тих же значеннях U і f вимірюють U , I і цифровим тестером – U_>R>, U_>K>, і U_>C>. Дані вимірювань заносять в табл. 1.

Таблиця 1

Дослід- жуване коло

Вимірювання

Обчислення

U, B

I, mA

U>r>>1>, В

U>к>, В

U>c>, В

Z, Ом

r>к>, Ом

x>L>, Ом

x>C>, Ом

r, Ом

U>L>, В

P, Вт

Q, ВАр

S, ВА

cos

r>1>

C

L

r, C, L

За даними вимірювань виконують розрахунки величин, вказаних в табл. 1, за такими формулами

- повний опір кола

;

- повний опір котушки індуктивності

;

- активний опір кола

, ;

- індуктивний опір котушки

;

- ємнісний опір

;

- реактивний опір кола

;

- індуктивна складова напруги

;

- активна потужність

;

- реактивна потужність

;

- повна потужність

;

коефіцієнт потужності кола

.

На підставі експериментальних і розрахункових даних будують в одному масштабі векторні діаграми.

5. Змінюючи частоту вхідної напруги при її незмінній величині і спостерігаючи за величиною струму, добитися явища резонансу напруг, якому буде відповідати максимальне значення струму. Запишіть значення цього струму і резонансну частоту, а також напруги на активному опорі, котушці і ємності. Далі повторіть виміри на трьох частотах менших і трьох частотах більших від резонансної. Результати вимірювань занесіть в табл. 2 і виконайте необхідні розрахунки. За експериментальними та розрахунковими даними в одній системі координат побудуйте графіки U, I, U_>L>, U_>C>, x_>L>, x_>C> і cos=f().

Таблиця 2

№№ з/п

Умова досліду

Вимірювання

Обчислення

U

f

I

U>К>

U>C>

L

C

z

r

x>L>

x>C>

x

U>L>

P

Q

S

cos φ

1.

U, С, L = const f = var

2.

3.

4.

5.

6.

7.

1.

U, f, L = const С = var

2.

3.

4.

5.

6.

7.

6. Не змінюючи величину вхідної напруги, встановіть частоту, наприклад, 1000 Гц. Замініть конденсатор на блок ємностей. Зміною ємності блока потрібно добитися резонансу напруг в колі. При цьому необхідно контролювати, щоб напруга і частота не змінювались. Якщо вони змінюються, то необхідно їх скорегувати і знову добитись резонансу. Запишіть величини ємності, струму, а також напруг на елементах кола. Дані досліду занесіть в табл. 2. Дослід треба повторити для одного значення ємності меншої і одного значення ємності більшої від ємності при резонансі. Виконайте необхідні розрахунки. За експериментальними і розрахунковими даними побудуйте три векторні діаграми: до резонансу, при резонансі і після резонансу.

Звіт про роботу оформити згідно зразка, який знаходиться на інформаційному стенді кафедри.

6.6 Контрольні запитання

1. Як визначити індуктивний і ємнісний опори?

2. Чому дорівнює реактивний опір кола при послідовному включенні R, L і C елементів?

3. Що таке повний опір послідовного кола і як його визначають?

4. Як формулюється і записується закон Ома для послідовного кола?

5. Яка умова резонансу у послідовному колі і які особливості цього резонансу?

6.Якими методами можна забезпечити резонанс у послідовному колі?

7. Нарисуйте графіки залежності струму та напруг на окремих елементах послідовного з’єднання в функції від частоти.

8. Який вид мають векторні діаграми струму та напруг послідовного кола?

9. Чому резонанс у послідовному колі називають резонансом напруг?

10. Яке практичне значення має резонансний режим у послідовному колі?
