История развития средств связи

История развития средств связи

"Это новое развитие техники несёт неограниченные возможности для добра и зла"

Н. Винер.

Всё только начинается...

С древних времен человечество искало и совершенствовало средства обмена информацией. На малые расстояния сообщения передавались жестами и речью, на большие-с помощью костров, находящихся друг от друга в пределах прямой видимости. Иногда между пунктами выстраивалась цепочка людей и новости передавались голосом по этой цепочке от одного пункта до другого. В центральной Африке для связи между племенами широко использовали барабаны тамтам.

Идеи о возможности передачи электрических зарядов на расстояния и об осуществлении таким путём телеграфной связи высказывались с середины XVIII века. Профессор Лейпцинского университета Иоган Винклер - именно он усовершенствовал электростатическую машину, предложив натирать стеклянный диск не руками, а подушечками из шелка и кожи, - в 1744 г. писал: "С помощью изолированного подвешенного проводника возможна передача электричества на край света со скоростью полёта пули". В шотландском журнале "The Scot's Magazine" 1 февраля 1753 г. появилась статья, подписанная только Ч.М. (в последствии выяснилось, что её автор Чарльз Морисон - учёный из г. Ренфрю), в которой впервые была описана возможная система электросвязи. Предлагалось подвесить между двумя пунктами столько неизолированных проволок, сколько букв в алфавите. Проволоки в обоих пунктах прикрепить к стеклянным стойкам, чтобы концы их свисали и заканчивались бузиновыми шариками, под которыми на расстоянии 3-4мм расположить буквы, написанные на бумажках. При касании в пункте передачи кондуктором электростатической машины конца проволоки, соответствующей требуемой букве, в пункте приёма наэлектризованный бузиновый шарик притягивал бы бумажку с этой буквой.

В 1792 г. Женевский физик Жорж Луи Лесаж описал свой проект линии электрической связи, основанной на прокладке 24 медных неизолированных проволок в глиняной трубе, внутри которой через каждые 1,5...2м устанавливались бы перегородки-шайбы из глазурованной глины или стекла с отверстиями для проволок. Последние, таким образом, сохраняли бы параллельное расположение, не соприкасаясь между собой. По одной неподтверждённой, но весьма вероятной версии Лесанж в 1774 г. в домашних условиях провёл несколько удачных опытов телеграфирование по схеме Морисона - с электризацией бузиновых шариков, притягивающих буквы. Передача одного слова занимала 10...15 мин, а фразы 2...3 часа.

Профессор И. Бекман из Карлсруэ в 1794 г. писал: "Чудовищная стоимость и другие препятствия никогда не позволят серьёзно рекомендовать применение электрического телеграфа.

А всего лишь через два года после этого пресовутого "никогда" по проекту испанского медика Франсиско Саьвы военным инженером Августином Бетанкуром была сооружена первая в мире линия электрического телеграфа длиной 42 км между Мадридом и Аранхуэсом.

Ситуация повторилась через четверть века спустя. С 1794 года с начало в Европе, а затем в Америке широкое распространение получил так называемый семафорный телеграф, изобретённый французским инженером Клодом Шаппом и даже описанный Александром Дюма в романе "Граф Монтекристо". На трассе линии строились на расстоянии прямой видимости (8...10 км) высокие башни с шестами типа современных антенн с подвижными перекладинами, взаимное расположение которых обозначало букву, слог или даже целое слово. На передающей станции сообщение кодировалось, и перекладины поочерёдно устанавливались в нужные положения. Телеграфисты последующих станций дублировали эти положения. На каждой башне посменно дежурили двое: один - принимал сигнал от предыдущей станции, другой - передавал его на следующую станцию.

Хотя этот телеграф и послужил человечеству более полувека, он не удовлетворял потребности общества в быстрой связи. На передачу одной депеши затрачивалось в среднем 30 мин. Неизбежно были перерывы связи при дождях, туманах, вьюгах. Естественно, что "чудаки" изыскивали более совершенные средства связи. Лондонский физик и астроном Френсис Рональдс в 1816 г. начал проводить опыты с электростатическим телеграфом. В своём саду, в пригороде Лондона, он соорудил 13-километровую линию из 39 неизолированных проводов, которые подвешивались посредством шелковых нитей на деревянных рамах , установленных через 20 м. Часть линии была подземной - в траншею глубиной 1,2 м и длиной 150 м был уложен деревянный просмоленный желоб, на дне которого были расположены стеклянные трубки с пропущенными в них медными проволоками.

В 1823 г. Рональдс опубликовал брошюру с изложением полученных результатов. Кстати, это был первый в мире печатный труд в области электрической связи. Но когда он предложил свою систему телеграфа властям, Британское Адмиралтейство заявило: "Их светлости вполне удовлетворены существующей системой телеграфа (вышеописанного семафорного) и не намерены заменять её другой".

Буквально через несколько месяцев после открытия Эрстедом эффекта воздействия электрического тока на магнитную стрелку эстафету дальнейшего развития электромагнетизма подхватил знаменитый французский физик, теоретик, Андре Ампер - основоположник электродинамики. В одном из своих сообщений в академии наук в октябре 1820 года он первым выдвинул идею электромагнитного телеграфа. " Подтвердилась возможность, - писал он, - заставить перемещаться намагниченную стрелку, находящуюся на большом расстоянии от батареи, с помощью очень длинного провода". И далее: "Можно было бы... передавать сообщения, посылая телеграфные сигналы по очереди по соответствующим проводам. При этом количество проводов и стрелок должно быть взято равным числу букв в алфавите. На приёмном конце должен находиться оператор, который записывал бы переданные буквы, наблюдая отклоняющиеся стрелки. Если провода от батареи соединить с клавиатурой, клавиши которой были бы помечены буквами, то телеграфирование можно будет осуществлять нажатием клавиш. Передача каждой буквы занимала бы лишь время, необходимое для нажатия клавиш, с одной стороны, и прочтения буквы - с другой стороны".

Не принимая новаторскую идею, английский физик П. Барлоу в 1824 году писал: "В самой ранней стадии экспериментов с электромагнетизмом Ампер предложил создать телеграф мгновенного действия при помощи проводов и компасов. Однако сомнительным было утверждение,... что окажется возможным осуществить указанный проект с проводом длинной до четырёх миль (6,5 км). Произведенные мною опыты обнаружили, что заметное ослабление действия происходит уже при длине провода 200 футов (61 метр), и это меня убедило в неосуществимости подобного проекта".

А всего лишь еще через восемь лет член-корреспондент Российской академии наук Павел Львович Шиллинг воплотил идею Ампера в реальную конструкцию.

Изобретатель электромагнитного телеграфа П. Л. Шиллинг первым понял сложность изготовления на заре электротехники надёжных подземных кабелей и предложил наземную часть проектируемой в 1835-1836 гг. телеграфной линии сделать воздушной, подвесив неизолированный голый провод на столбах вдоль Петергофской дороги. Это был первый в мире проект воздушной линии связи. Но члены правительственного "Комитета для рассмотрения электромагнетического телеграфа" отвергли показавшийся им фантастическим проект Шиллинга. Его предложение было встречено недоброжелательными и насмешливыми возгласами.

А через 30 лет, в 1865 году, когда протяженность телеграфных линий в странах Европы составила 150 000 км, 97% из них приходились на долю линий воздушной подвески.

Телефон.

Изобретение телефона принадлежит 29 - летнему шотландцу, Александру Грехем Беллу. Попытки передачи звуковой информации посредством электричества предпринимались начиная с середины XIX столетия. Едва ли не первым в 1849 - 1854 гг. разрабатывал идею телефонирования механик парижского телеграфа Шарль Бурсель. Однако в действующее устройство свою идею он не воплотил.

Белл с 1873 года пытался сконструировать гармонический телеграф, добиваясь возможности передавать по одному проводу одновременно семь телеграмм (по числу нот в октаве). Он использовал семь пар гибких металлических пластинок, подобных камертону, при этом каждая пара настраивалась на свою частоту. Во время опытов 2 июня 1875 года свободный конец одной из пластинок на передающей стороне линии приварился к контакту. Помощник Белла механик Томас Ватсон, безуспешно пытаясь устранить неисправность, чертыхался, возможно, даже используя не совсем нормативную лексику. Находящийся в другой комнате и манипулировавший приемными пластинками Белл своим чутким натренированным ухом уловил звук, дошедший по проводу. Самопроизвольно закрепленная на обоих концах пластинка превратилась в гибкую своеобразную мембрану и, находясь над полюсом магнита, изменяла его магнитный поток. Вследствие этого поступавший в линию электрический ток изменялся соответственно колебаниям воздуха, вызванным бормотанием Ватсона. Это был момент зарождения телефона.

Устройство называлось "трубкой Белла". Ее следовало прикладывать попеременно то ко рту, то к уху либо пользоваться двумя трубками одновременно.

Радио.

7 мая (25 апреля по старому стилю) 1895 г. произошло историческое событие, которое по достоинству было оценено лишь спустя несколько лет. На заседании физического отделения Русского физико-химического общества (РФХО) выступил преподаватель Минного офицерского класса Александр Степанович Попов с докладом "Об отношении металлических порошков к электрическим колебаниям". Во время доклада А.С. Попов демонстрировал работу созданного им устройства, предназначенного для приёма и регистрации электромагнитных волн. Это был первый в мире радиоприемник. Он чутко реагировал электрическим звонком на посылки электромагнитных колебаний, которые генерировались вибратором Герца.

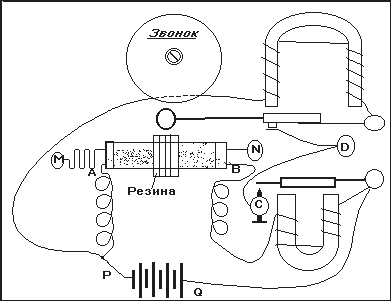

Схема первого приёмника А. С. Попова.

Вот что писала газета "Кронштадский вестник" от 30 апреля (12 мая) 1895 г. по этому поводу: Уважаемый преподаватель А. С. Попов ... комбинировал особый переносной прибор, отвечающий на электрические колебания обыкновенным электрическим звонком и чувствительный к герцевским волнам на открытом воздухе на расстоянии до 30 сажень.

Изобретение радио Поповым было закономерным итогом его целеустремлённых исследований электромагнитных колебаний.

В 1894 г. в своих опытах А. С. Попов начал использовать в качестве индикатора электромагнитных излучений когерер французского учёного Э. Бранли (стеклянная трубка, заполненная металлическими опилками), впервые применённый для этих целей английским исследователем О. Лоджем. Александр Степанович упорно работал над повышением чувствительности когерера к лучам Герца и восстановлением его способности регистрировать на новые импульсы электромагнитного излучения после воздействия предыдущей электромагнитной посылки. В результате Попов пришел к оригинальной конструкции устройства для приёма электромагнитных колебаний, тем самым, сделав решающий шаг к созданию системы для передачи и приема сигналов на расстояние.

От опытов в стенах Минного класса Александр Степанович перешел к опытам на открытом воздухе. Здесь он реализовал новую идею: для повышения чувствительности присоединил к приёмному устройству тонкую медную проволоку - антенну. Дальность сигнализации от генератора колебаний (вибратора Герца) до приёмного устройства достигла уже нескольких десятков метров. Успех был полный.

Эти опыты по сигнализации на расстояние, т.е. в сущности, радиосвязь, проводились в начале 1895 г. К концу апреля Попов счел возможным обнародовать их на заседании физического отделения РФХО. Так 7 мая 1895 г. стало днём рождения радио - одного из величайших изобретений XIX века.

Телевидение.

Современное электронное телевидение зародилось в Санкт-Петербурге в проекте преподавателя Технологического института Бориса Львовича Розинга. В 1907 году он оформил патентные заявки в России, Германии и Англии на изобретение телевизионного устройства с электронно-лучевой трубкой (прототипом кинескопа), а 9 мая 1911 года продемонстрировал изображение на экране кинескопа.

"...профессор Розинг,- писал впоследствии В. К. Зворыкин), ассистировал Розингу, а в 1918 году эмигрировал в США, став знаменитым учёным в области телевидения и медицинской электроники), - открыл принципиально новый подход к телевидению, с помощью которого он надеялся преодолеть ограничения систем механической развёртки...".

Действительно, в 1928-1930 гг. в США и в ряде европейских стран началось ТВ вещание с помощь не электронных, а механических систем, позволяющих передавать лишь элементарные изображения с чёткостью (30-48 строк). Регулярные передачи из Москвы по стандарту 30 строк, 12,5 кадра велись на средних волнах с 1 октября 1931 г. Аппаратура разрабатывалась во Всесоюзном электротехническом институте П. В. Шмаковым и В. И. Архангельским.

В начале 30-х годов на зарубежных выставках, а затем и в магазинах стали появляться телевизоры на кинескопах. Однако чёткость изображения оставалась низкой, так как на передающей стороне по-прежнему использовались механические развёртывающие устройства.

В повестке дня важная задача - создание системы, аккумулирующую световую энергию от передаваемого изображения. Первым практически решил эту задачу В. К. Зворыкин, работавший в Американской радио корпорации (RCA). Ему удалось создать, кроме кинескопа, передающую трубку с накоплением зарядов, которую он навал иконоскопом (по-гречески "наблюдать изображение"). Доклад о разработке им с группой сотрудников полностью электронной ТВ системы, с чёткостью около 300 строк, Зворыкин сделал 26 июня 1933 года на конференции общества радиоинженеров США. А через полтора месяца после этого он прочёл свой сенсационный доклад перед учёными и инженерами Ленинграда и Москвы.

В выступлении профессора Г. В. Брауде было отмечено, что у нас А. П. Константинов сделал передающую трубу с накоплением зарядов, похожую по принципу действия на трубку Зворыкина. А. П. Константинов посчитал нужным уточнить: "В моём устройстве в основном применён тот же самый принцип, но неизмеримо изящнее и практичнее сделано это у д-ра Зворыкина..."

Искусственные спутники Земли.

4 октября 1957 года в СССР был запущен первый в мире искусственный спутник Земли. Ракета-носитель доставила спутник на заданную орбиту, наивысшая точка которой находится на высоте около 1000 км. Этот спутник имел форму шара диаметром 58 см и весил 83,6 кг. На нем были установлены 4 антенны и 2 радиопередатчика с источниками питания. Искусственные спутники Земли могут быть использованы в качестве: ретрансляционной станции, для телевидения, значительно расширяющей дальность действия телепередач; радионавигационного маяка.

Коротко...

Сотовые системы были созданы для предоставления услуг беспроводной радиотелефонной связи в интересах большого числа абонентов(десять и более тысяч на территории одного города),они позволяют очень эффективно использовать частотный ресурс. В этом году будет отмечаться 27-летие сотовой связи - это немало для передовой технологии.

Пейджинговые системы предназначены для обеспечения односторонней связи с абонентами путём передачи коротких сообщений в цифровой или алфавитно-цифровой форме.

Оптоволоконные линии связи. Глобальная информационная инфраструктура строится уже давно. Её основой являются оптоволоконные кабельные линии, завоевавшие главенствующие позиции на мировых сетях связи, за истекшие четверть века. Такие магистрали уже опутали большую часть Земли, они проходят и по территории России, и по территории бывшего Советского Союза. Волоконно-оптические линии связи с высокой пропускной способностью, обеспечивают передачу сигналов всех видов (аналоговых и цифровых).

InterNet - это общемировая совокупность сетей, связывающая между собой миллионы компьютеров. Зародышем была распределённая сеть ARPAnet, которая была создана в конце 60-х годов по заказу Министерства Обороны США для связи между собой компьютеров этого министерства. Разработанные принципы организации этой сети оказалось настолько удачными, что многие другие организации стали создавать собственные сети на тех же принципах. Эти сети стали объединяться между собой, образуя единую сеть с общим адресным пространством. Эта сеть и стала называться InterNet.

Список литературы

1) Журнал "Радио": 1998г. №3, 1997г. №7, 1998г. №11, 1998г. №2.

2) Радиоежегодник-1985.

3) Фигурнов В.Э. "IBM PC для пользователя. Краткий курс".

4) Большая Советская Энциклопедия.
