Система автоматического регулирования температуры газов в газотурбинном двигателе

Система автоматического регулирования температуры газов в газотурбинном двигателе .

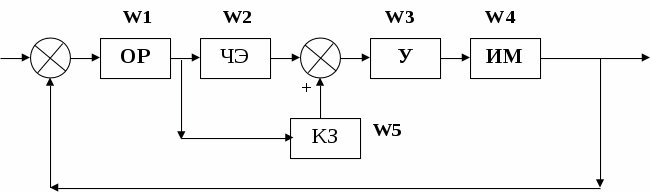

Структурная схема:

где:

ОР – объект регулирования;

ЧЭ – чувствительный элемент;

У – усилитель;

ИМ – исполнительный механизм;

КЗ – корректирующее звено;

Значения заданных параметров для исследуемой системы

Передаточная функция	Коэффициент усиления	Постоянная времени
Объекта регулир-я	Чувств. эл-та	Усилителя	Исполн. мех-ма	Коррек звена	К>1>	К>2>	К>3>	К>4>	Т>0>	Т>1>
К>1> Т>0>р+1	К>2> Т>1>р+1	К>3>	К>4> р	К>5>р	1,1	1	10	0,5	3	1,1

Описание работы реальной системы:

В данной работе рассматривается система автоматического регулирования температуры газов в газотурбинном двигателе самолета. КЗ, которое в данном случае является реальным дифференцирующим звеном, реагирует на поступающий сигнал от ОР и дифференцируя его во времени, прогнозирует изменение температуры, т.е., система реагирует на малейшее отклонение температуры от заданной, не допуская критического ее понижения. Затем сигнал из сумматора поступает на усилитель, а с него на исполнительный механизм, который выполняет

требуемую коррекцию температуры.

ХОД РАБОТЫ

1) САУ разомкнута.

Структурная схема:

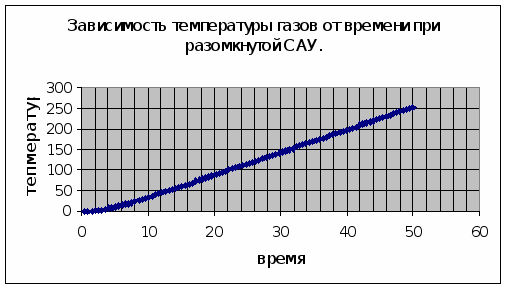

На графике видно, что система неустойчива.

При аналитической проверке система будет являться устойчивой, если все корни его характеристического уравнения лежат в левой полуплоскости. Проверяется это при помощи критерия устойчивости Гурвица. Согласно ему, для того, чтобы корни характеристического уравнения лежали строго в левой полуплоскости, необходимо и достаточно, чтобы главный определитель матрицы Гурвица и все его диагональные миноры были больше нуля.

Передаточная функция:

где 3,3S³ +4,1S² +S – характеристическое уравнение,

в котором а_>0>=3,3, а_>1>=4,1, а_>2>=1, а_>3>=0.

Поскольку свободный член характеристического уравнения равен нулю, значит один из корней равен нулю, и отсюда следует, что система находится на грани устойчивости.

2)САУ замкнута.

Структурная схема:

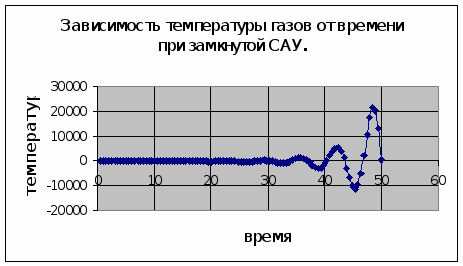

На графике зависимости видно, что система не устойчива.

Передаточная функция:

где 3,3S³ +4,1S² +S +5,5– характеристическое уравнение,

в котором а_>1>=3,3, а_>2>=4,1, а_>3>=1, а_>4>=5,5

Исследуем устойчивость системы с помощью критерия устойчивости Гурвица:

_>1>=а_>1>=3,3>0,

_>2>==а_>1·>а_>2>-а_>0·>а_>3>=4,1-18,15= -14,05<0

Следовательно, замкнутая система не устойчива.

2)САУ с корректирующим звеном.

На этом этапе лабораторной работы рассматривается данная система, но уже с корректирующим звеном, для которого мы экспериментальным путём подбираем коэффициент коррекции, при котором система была бы устойчивой. Рассматривается два варианта, при k=0,1 и k=2.

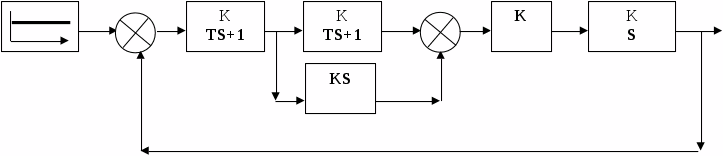

а) Структурная схема:

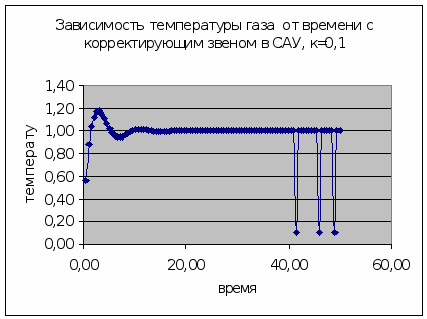

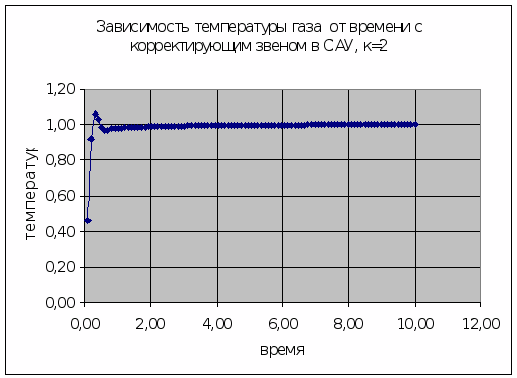

График зависимости показывает, что система не устойчива.

Передаточная функция:

где – характеристическое уравнение,

в котором а_>0>=3, а_>1>=4, а_>2>=1, а_>3>=5,5

Исследуем устойчивость системы с помощью критерия устойчивости Гурвица:

_>1>=а_>1>=3>0,

_>2>==а_>1>·а_>2>-а_>0>·а_>3>=4,1·1-5,5·3,3=4,1-18,15<0

Отсюда можно сделать вывод, что при значении коэффициента k=0,1 система не устойчива.

2)

График зависимости показывает, что система не устойчива.

Передаточная функция:

где – характеристическое уравнение,

в котором а_>0>=1,8, а_>1>=3,9, а_>2>=1, а_>3>=5,5

Исследуем устойчивость системы с помощью критерия устойчивости Гурвица:

_>1>=а_>1>=1,8>0,

_>2>==а_>1>·а_>2>-а_>0>·а_>3>=3,9·5,5-1·1,8=19,65<0

Отсюда можно сделать вывод, что при значении коэффициента К=2 система устойчива.

Вывод:

В данной лабораторной работе рассматривалась САУ регулирования температуры газов, поверялась ее устойчивость в зависимости от структуры.

В первом случае моделировалась разомкнутая САУ. Результаты исследования показали, что она находится на границе устойчивости (температура газа в газотурбинном двигателе непрерывно росла с течением времени), что указывает на ненадежность системы, так как она может в любой момент перейти в неустойчивое состояние.

Для повышения надежности системы вводится обратная отрицательная связь. Однако система оставалась неустойчивой, т.е. температура газа колебалась.

На следующем этапе в систему было включено корректирующее звено, и экспериментальным методом подбирался коэффициент, при котором система была бы устойчивой, и время регулирования было бы минимальным. Исходя из показаний графиков, и критерия Гаусса оптимальным коэффициентом КЗ является k=2.

Что касается самой среды моделирования, т.е. СИАМ, я могу сказать что она не смотря на неудобный интерфейс позволяет производить довольно сложные расчеты, если судить по документации, и позволяет увидеть результат моделирования конкретной системы в виде графика. Также ее плюсом является простота в эксплуатации и небольшие требования к вычислительной машине.
