Расчет и конструирование железобетонных

Министерство строительства РФ

КАЗАНСКИЙ СТРОИТЕЛЬНЫЙ КОЛЛЕДЖ

Специальность 2902

Предмет: “Основы расчета

строительных конструкций”

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту

Тема: “Расчет и конструирование железобетонных

конструкций”

Выполнил студент

Защищен

с оценкой

Руководитель проекта

СОДЕРЖАНИЕ лист

1.Введение

2.Схема перекрытия

3.Расчет и конструирование плит перекрытий

3.1.Исходные данные

3.2.Статический расчет

3.3.Расчет прочности по нормальным сечениям

3.4.Расчет прочности по наклонным сечениям

3.5.Конструирование плит

4.Расчет и конструирование колонны

4.1.Исходные данные

4.2.Нагрузка на колонну

4.3.Определение размеров сечения колонны и расчет рабочей арматуры

4.4Конструирование колонны

5.Расчет и конструирование фундамента

5.1.Исходные данные

5.2.Определение размеров подошвы и высоты фундамента

5.3.Расчет рабочей арматуры

5.4.Конструирование фундамента

6.Литература

ЗАДАНИЕ

для курсового проектирования по железобетонным конструкциям студента группы КС-32 Казанского строительного колледжа

г. Горькова Н.В.

Тема задания: “Проектирование сборных железобетонных

элементов много этажного здания с

неполным железобетонным каркасом”

Расчету и конструированию подлежат:

1.Плита перекрытия с круглыми пустотами

2.Колонна среднего ряда первого этажа

3.Фундамент под среднюю колонну

Данные для проектирования

1.Назначение здания – магазин

2.Шаг колонн a, м - 6

3.Пролет L, м – 6

4.Количество этажей – 3

5.Высота этажа H, м – 4,2

6.Район строительства – Тула

7.Плотность утеплителя ρ, кг/м³ – 8

8.Толщина слоя утеплителя δ, мм – 180

9.Глубина заложения фундамента h, м – 1,6

10.Условное расчетное давление на основание R_>0>, МПа – 260

11.Тип пола – IV

12.Номинальная ширина плиты в осях В^н, м – 1,2

13.Класс бетона для плиты перекрытия - В30

14.Класс напрягаемой арматуры в плите – А-V

Конструкции работают в среде с нормальной влажностью. Вид утеплителя принять самостоятельно в соответствии с заданной плотностью и толщиной слоя.

Дата выдачи ____________________

Дата окончания _________________ Преподаватель ______________

1.ВВЕДЕНИЕ

2.СХЕМА ПЕРЕКРЫТИЯ

2.1. Общее решение

В соответствии с заданием ограждающими конструкциями здания являются кирпичные самонесущие стены, поэтому несущие конструкции будут представлять собой сборное балочное перекрытие с полным железобетонным каркасом.

Принимаем сетку колонн 6х6м. Тогда здание будет иметь в поперечном направлении три пролета по 6м и в продольном направлении семь пролетов по 6м. Ригели располагают поперек здания. В продольном направлении по ригелям укладывают плиты перекрытия. Ширина рядовых плит – 1,8м, межколонных – 2,4м. При трех полетах по 6м в одном ряду располагают две межколонные плиты с усиленными продольными ребрами и шесть рядовых плит. Межколонные плиты соединяют друг с другом стальными полосовыми связями на сварке и, кроме того, приваривают к колоннам. Рядовые плиты укладывают свободно на полки ригелей, которые имеют подрезку по торцам. У продольных стен укладывают сплошные беспустотные доборные плиты шириной 1,2м, толщиной 220мм.

Привязку поперечных и продольных стен см. рис.1

Схема раскладки плит перекрытия и маркировка элементов перекрытия показаны на рис. 1, 2.

Рис.1.Схема расположения плит

Рис.2.Поперечный разрез здания

3.РАСЧЕТ И КОНСТРУИРОВАНИЕ ПЛИТЫ

3.1.Исходные данные

Необходимо рассчитать по первой группе предельных состояний многопустотную плиту перекрытия с круглыми отверстиями. Плита шириной (номинальная) В^н=1,2м и высотой ИИ-04. Вес 1м² плиты равен 2,6кн/м².

Рис.3.Поперечное сечение плиты

Материал:

Бетон класса В30.

Расчетное сопротивление бетона с учетом коэффициента условий работы γ_>в2>=0,9

Сжатию – R_>в>γ_>в2>=15,3МПа

Растяжению - R_>в>_>t>γ_>в2>=1,08МПа

Передаточная прочность бетона при обжатии – R_>вр>=0,8В=0,8 30=24МПа

Арматура класса А-V - табл.3.2.,3.4.[Л-6.1]. Натяжение арматуры проводят на упоры механическим способом.

Нормативное сопротивление арматуры R_>sn>=785МПа

Расчетное сопротивление арматуры R_>s>=680МПа

Начальное предварительное напряжение, передаваемое на поддон:

σ_>0>=0,8 R_>sn>=0,8 785=628МПа

Проверяем условие СНиП 2.03.01-84 при напряжении арматуры на упоры:

σ_>0>+р<R_>sn>=628+31,4~660МПа<785МПа

p=0,05σ_>0>=0,05 628=31,4МПа

σ_>0>-р>0,3R_>sn>; 628-31,4=596,6МПа>0,3 785=235,5МПа

Предварительные напряжение с учетом полных потерь, принятых по СНиП σ_>п>=100МПа при: γ_>sp>=1 составит

σ_>sp>=628-100=528МПа

3.1.1.Сбор нагрузок

Нагрузка на 1м² перекрытия приведена в табл.3.1. Нормативная временная нагрузка на перекрытие, коэффициенты надежности по нагрузке приняты по СНиП 2.01.07-85 “Нагрузки и воздействия”.

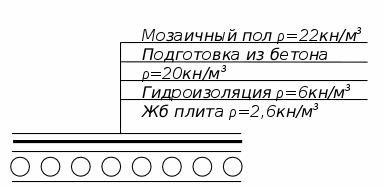

Рис. 4. Конструкция пола

Таблица 3.1.

Вид нагрузки

Нормативная кн/м³

γ_>f>

Расчетная кн/м³

Постоянная

Мозаичный пол

0,04 22

Подготовка из бетона

0,03 20

Гидроизоляция

0,003 6

Железобетонная плита

Итого

Временная

для магазина

Полная

0,88

0,6

0,02

2,6

~4,1

8,1

1,3

1,2

1,1

1,2

1,14

0,72

0,02

2,86

4,74

4,8

9,54

Расчетная нагрузка на 1 пог. м длины плиты с её номинальной шириной В^н=1,2м

q=9,54 1,2~11,4кн/м

3.1.2.Определение расчетного пролета

Рис.5 Схема опирания плиты на ригель

Плиты опираются на полки ригелей. Номинальный пролет плиты в осях L^н=6000мм, зазор между торцом плиты и боковой гранью ригеля примем равным 20мм. Конструктивная длина плиты L_>к>=L^н-в_>р>-2 20=6000-200-2 20=5760мм. Расчетный пролет плиты L_>0>=L_>к>-2 80/2=5680мм.

3.2.Статический расчет

Плита работает как однопролетная свободно опертая балка с равномерно-распределенной нагрузкой по длине.

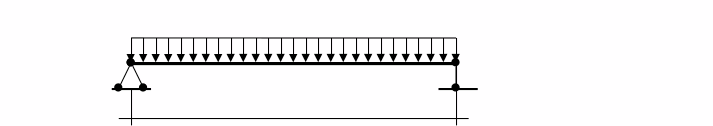

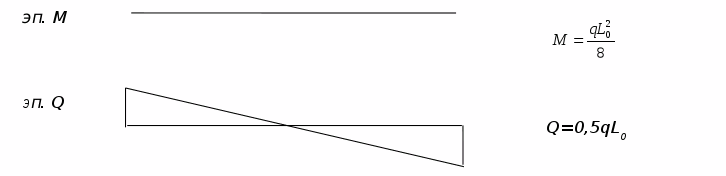

Рис.6. Расчетная схема плиты

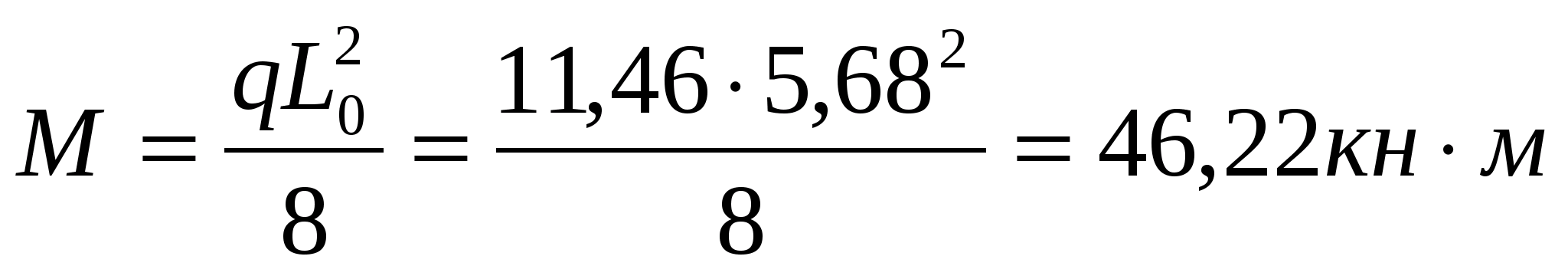

Расчетный изгибающий момент в плите

Расчетная поперечная сила на опоре

Q=0,5qL_>0>=0,5 11,4 5,68= 32,38кн

3.3.Расчет прочности по нормальным сечениям

Расчетное сечение плиты принимаем как тавровое высотой h=220мм, толщиной полки h_>п>=30,5мм. Ширина верхней полки тавра

в_>п>=1190-2 15=1160мм (15мм – размер боковых подрезок), ширина ребра:

в=1190-2 15-159 6=206мм

Рис.7.Расчетное сечение (а) и схема усилий (б)

Определим несущую способность приведенного сечения при условии х=h_>f>

М_>сеч>.=R_>в> в_>f> h_>f>(h_>0>-0,5h_>f>)=15,3 116 3,05(19-3,05/2)=94594,62МПа см³=94,6кн м

М_>сеч>.>М (94,6кн м>46кн м), следовательно, нейтральная ось проходит в полке и расчет ведем как для прямоугольного сечения при ξ<ξ_>R>

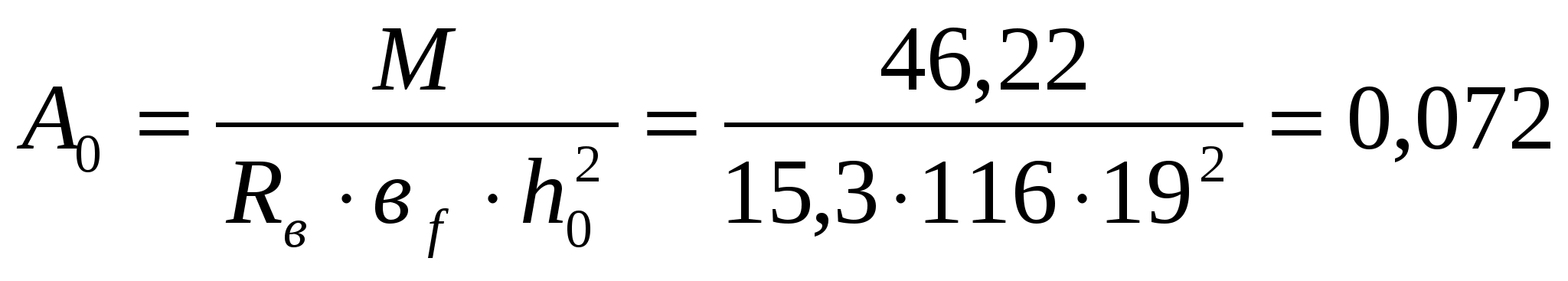

Вычисляем табличный коэффициент

где h_>0>=h-a_>s>=22-3=19см – рабочая высота сечения по табл. 3.9.[Л-1]

ξ=0,075, ν=0,962

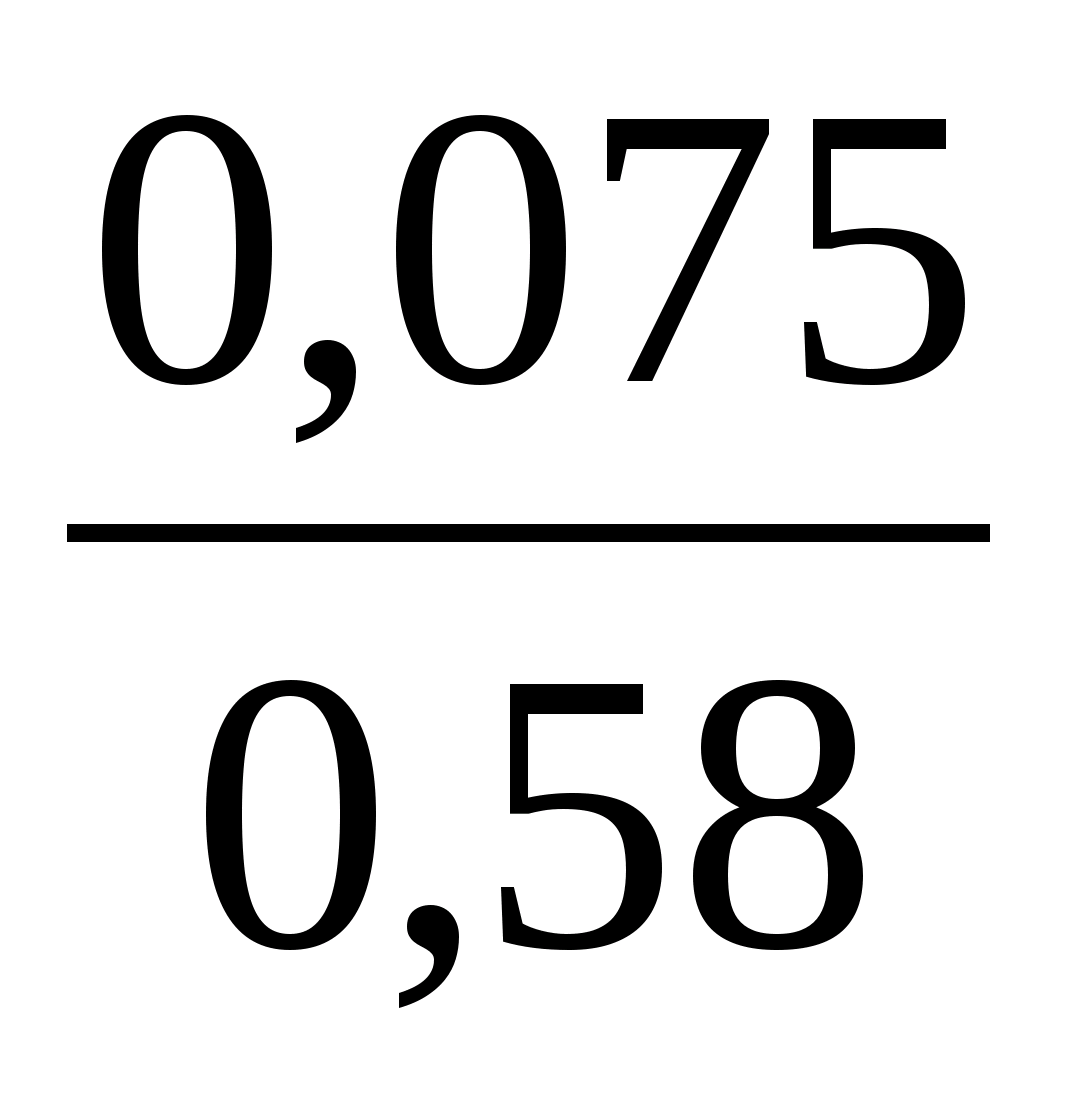

ξ<ξ_>R>=0,075<0,58; ξ_>R>=0,58 – см. табл. 3.28.[Л-1]

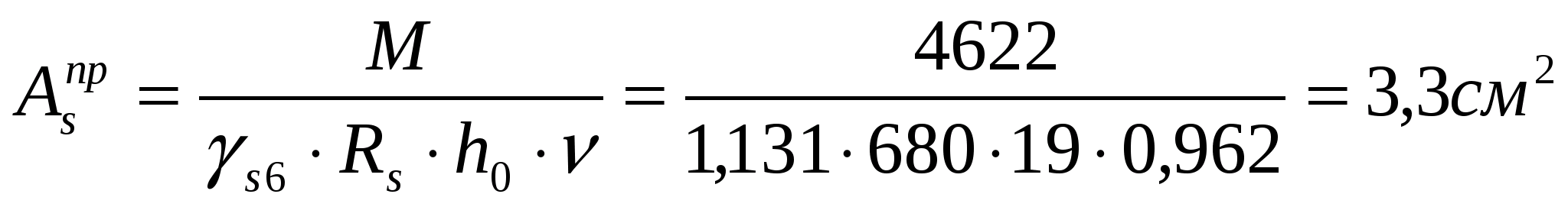

Требуемая площадь арматуры: из условия прочности

где γ_>s>_>6> – коэффициент условий работы арматуры

γ_>s>_>6>=γ_>s>_>6>-(γ_>s>_>6>-1) ξ=1,15-(1,15-1) =1,13

А_>s>=γ_>s>_>6> А_>s>=1,3 3,3=4,29см²

В случаях когда полные потери предварительного напряжения не подсчитываются, а берутся по СНиП (σ_>п>=100МПа) рекомендуется площадь арматуры принимать ~ на 30% больше требуемой из условия прочности.

3.4.Расчет прочности по наклонным сечениям

Проверка прочности наклонного сечения проводится из условия (3.31) и (3.32) [Л-6.1]

Q<Q_>в>=0,35R_>в> вh_>0>=0,35 15,3 21 19=2137МПа см² ~214кн

Q=32,38кн<Q_>в>=214кн

Q<Q_>в>=0,6R_>в>_>t> вh_>0>=0,6 1,08 21 19=258,5МПа см²=25,85кн

Q=32,38кн>Q_>в>=21,4кн

Следовательно, необходим расчет поперечной арматуры.

3.5.Конструирование плиты

Напрягаемая рабочая арматура в плите ставится в виде отдельных стержней независимо от числа отверстий. Принятые стержни 6 10 А-V ставим после каждого отверстия кроме середины. В соответствии с рабочими чертежами для верхней полочки принимаем сварную стандартную сетку из арматурной проволоки В-I марки 250/200/3/3. – С1.

По низу плиты сетку укладывают отдельными участками у торцов и по середине – C2,С3.

Вертикальные каркасы КР1 ставят только на крайних четвертях пролета плиты.

Подъемные петли приняты 12 A-I - ПМ1. Армирование плиты показано на рис.8. Арматурные изделия на рис.9.

Рис.8.Схема армирования плиты

Рис.9.Арматурные изделия плиты

4.РАСЧЕТ И КОНСТРУИРОВАНИЕ КОЛЛОНЫ

Колоны приняты квадратного сечения, одноярусные с прямоугольными консолями размером 15х15см. Оголовок колоны поднимается над плитами перекрытия на 60см. Нижняя ветвь колоны первого этажа заделывается в стакан фундамента.

4.1.Исходные данные

Требуется рассчитать колону среднего ряда первого этажа на эксплуатационные нагрузки.

Расчетные характеристики материалов:

для бетона кл. В20 R_>в> γ_>в2>=11,5 0,9=10,35МПа

для арматуры кл. А-II R_>sc>=280МПа

4.2.Нагрузка на колонну

Нагрузка на колону передается от покрытия и перекрытия. Грузовая площадь, с которой собирается нагрузка на колону, определена как произведение расстояний между разбивочными осями А_>гр>=6х6=36м²

(см. рис.1.). Конструкция покрытия дана на рис.2. Вес снегового покрова для г.Тула 100кгс/м² (1,0 кн/м²) по СНиП 2.01.07-85, вес 1м длины ригеля 500кгс (5кн), вес 1м² плиты покрытия 260 кгс (2,6кн). Расчет нагрузок сведен в табл.4.1.

Таблица 4.1.

Нагрузка от покрытия

Нормативная кн

γ_>f>

Расчетная кн

Постоянная

Гравий втопленный в битумную

мастику

0,015 20 36

3 слоя рубероида на битумной

мастике

0,15 36

Цементная стяжка

0,03 19 36

Утеплитель

0,18 8 36

Пароизоляция

0,05 36

Железобетонная плита

2,6 36

Железобетонный ригель

5 6

Итого постоянная

Временная

Снег г. Тула

1 36

в том числе длительная 50%

Итого длительная N_>дл.пок>.

Полная N_>пок.>

10,8

5,4

20,52

51,84

1,8

93,6

213,96

231,96

249,96

1,2

1,1

1,3

1,1

1,2

1,1

1,2

5,94

26,68

57,02

2,16

102,96

240,76

43,2

21,6

262,36

283,96

Нагрузка от перекрытия берется из табл.3.1., а именно, нормативная нагрузка 4,1кн/м², расчетная нагрузка 4,74кн/м²; вес 1м длины ригеля перекрытия 5кн. Временная длительная на перекрытие для магазина 0,3кн/м² [Л-6.2]. Расчет нагрузок сведен в табл. 4.2.

Таблица 4.2.

Нагрузка от перекрытия

Нормативная кн

γ_>f>

Расчетная кн

Пол и плита:

Нормативная 4,1 36

Расчетная 4,74 36

Железобетонный ригель

5 6

Итого постоянная

Временная

для магазина

1 36

в том числе длительная

0,3 36

Итого длительная. N_>дл.пер>

Полная N_>пер.>

147,6

177,6

10,8

188,4

213,6

1,1

1,2

170,64

203,64

43,2

12,96

216,6

246,84

Сечение колонн ориентировано принято вхh=30х30см=0,3х0,3м. Собственный вес колонны одного этажа

N_>к>=в h ρ H γ_>f>=0,3 0,3 25 4,2 1,1=10,395кн

Нагрузку на колонны каждого этажа определяем в соответствии со схемой загружения (рис.11), начиная с третьего этажа путем последовательного суммирования. Подсчеты сведены в табл.4.3.

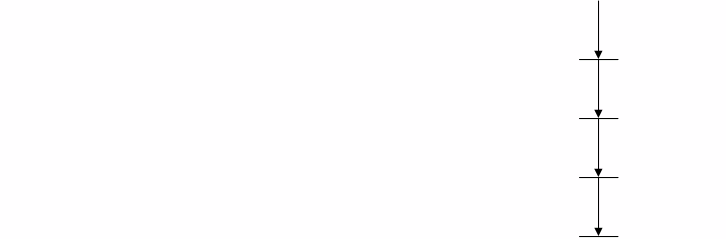

Рис.10.Расчетная схема колонны Рис.11.Схема загружения

Этаж

Длительная нагрузка кн

Полная нагрузка кн

262,36+10,395=272,755

272,755+10,395+216,6=499,75

499,75+10,395+216,6=726,745

283,96+10,395=294,355

294,355+10,395+246,64=551,39

551,39+10,395+246,64=808,425

Продольное усилие на колонну первого этажа от полной нагрузки N_>1>=8084МПа см², от длительной нагрузки N_>дл>.=7267МПа см²

4.3.Определение размеров сечения колонны и расчет рабочей арматуры

Расчет колонны ведем с учетом случайного эксцентриситета. При центральном загружении и наличии только случайного эксцентриситета колонны прямоугольного сечения с симметрической арматурой кл. А-I, А-II, А-III при их расчетной длине L_>0><20h (420<20 30=600) можно рассчитать по несущей способности по условию:

N<γ_>в> φ_>в>(R_>в>A_>в>+R_>s>A_>s>)

Где N – расчетная продольна сила, равная N_>1>;

γ_>в> – коэффициент условий работы (γ_>в>=0,9 при h<200мм и γ_>в>=1 при

h>200мм);

φ – коэффициент продольного изгиба, учитывающий длительность

загружения, гибкость и характер армирования;

L_>0>-расчетная длина колонны, принимаемая равной высоте этажа

H=4,2м;

A_>sc>-площадь сечения сжатой арматуры

А_>в>=вхh-площадь сечения колонны

Предварительно принимаем γ=φ=1, коэффициент армирования . Тогда требуемая площадь сечения колонны из условия несущей способности:

Принимаем А_>в>=вхh=25х25=625 см²

Вычисляем L0/h=420/25=16,8,

γ=1 (при h>20см). По табл. 3.20[Л-1] φ_>в>=0,75 и φ_>ч>=0,82 (пологая, что А_>пс><A_>s>/3).

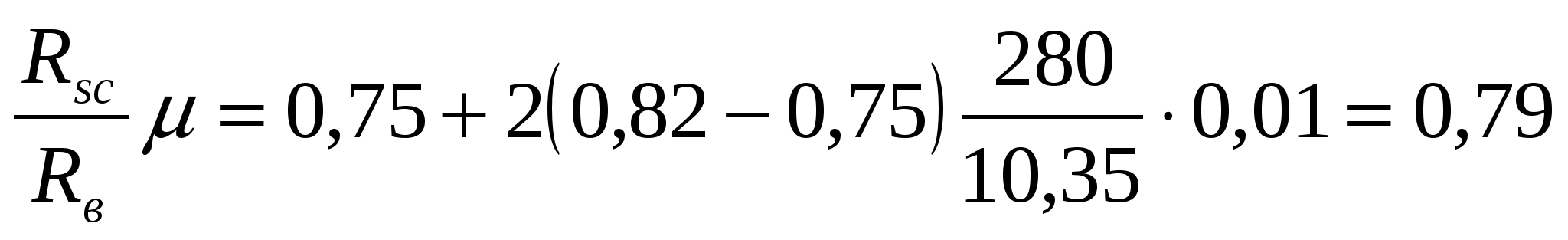

Коэффициент φ определится по формуле

φ=φ_>в>+2(φ_>ч>-φ_>в>)

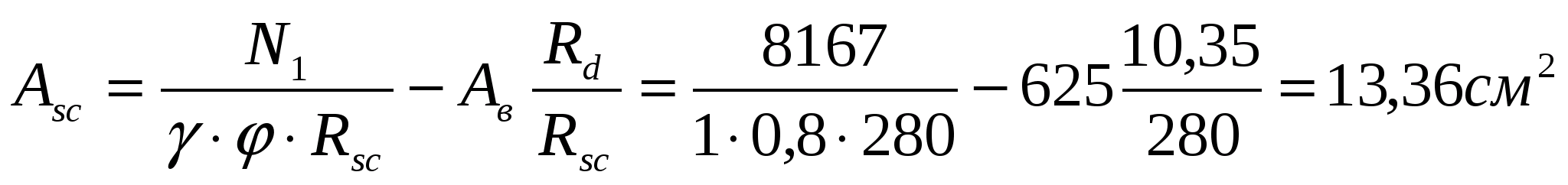

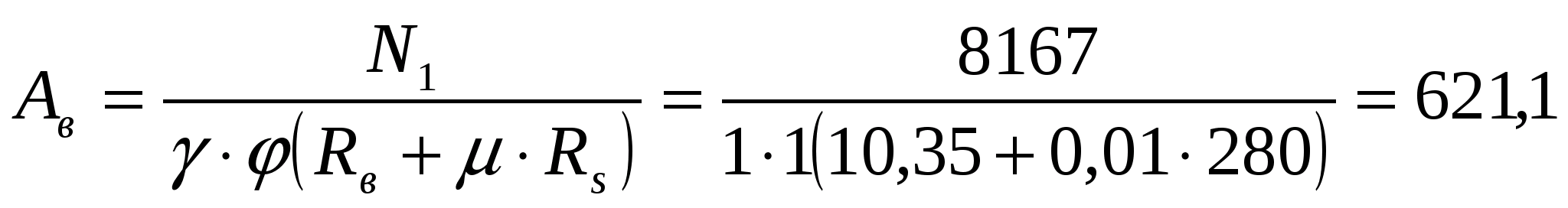

Определяем площадь сечения арматуры по формуле

В колоннах рабочая арматура принимается диаметром не менее 12мм. По сортаменту табл. 3.10[Л-6.1] принимаем 4 22А-II (А_>sc>=15,20см²)

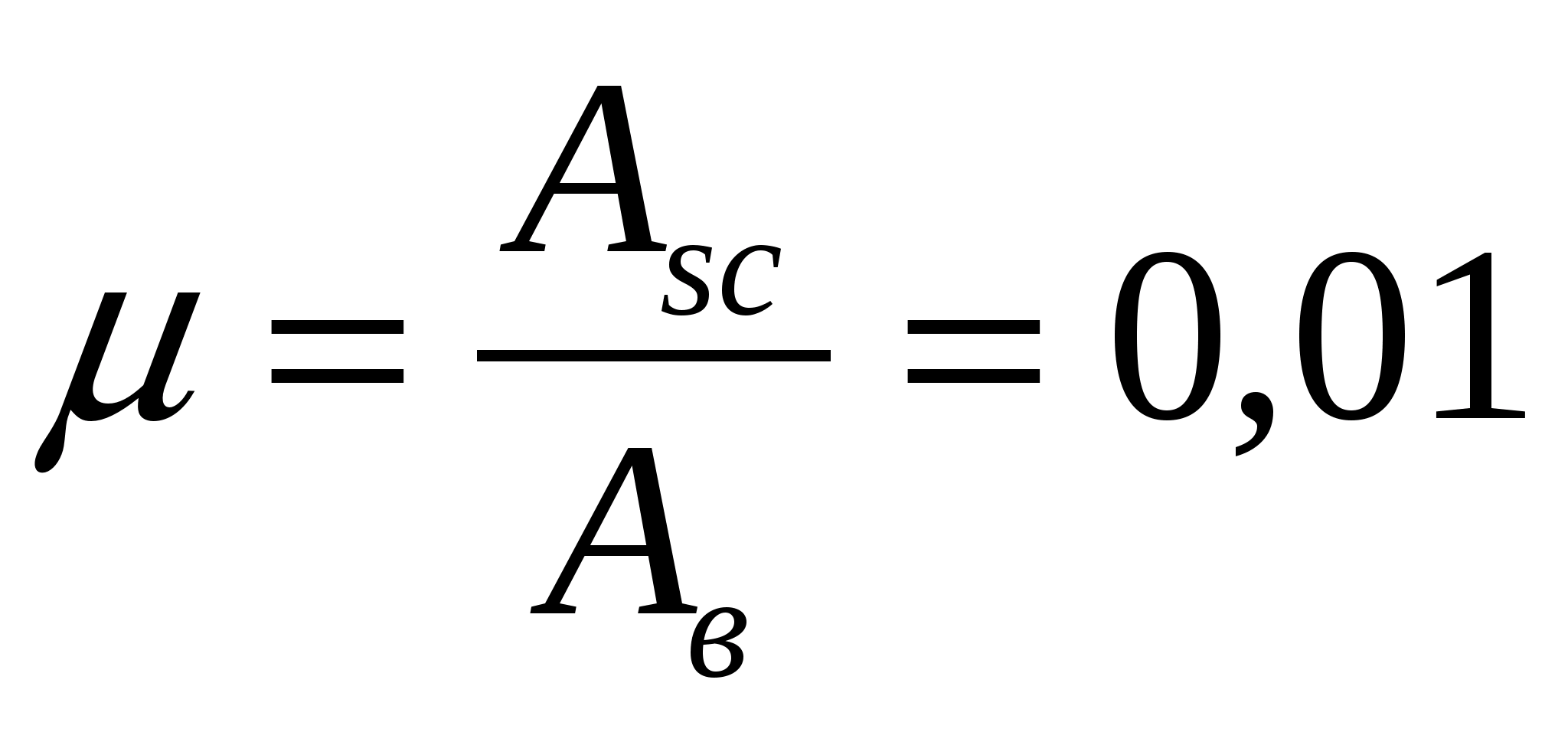

Коэффициент армирования составляет

Полученное значение µ находится в диапазоне рекомендуемых значений (0,01-0,02).

4.4.Конструирование колонны

Колонна армируется сварным пространственным каркасом. При диаметре продольных стержней 22мм по условию технологии сварки диаметр поперечных в этом случае принят 8мм – табл. 1.2 прил.1 [Л-6.4]

Шаг поперечных стержней в сварных каркасах должен быть S<20d, но не более 500мм. Принято S=400мм<20 22=440мм и не более 500мм.

Кроме того, в голове колонны ставятся конструктивные сетки из арматуры 8A-III не менее трех штук. Консоль армируется каркасом – балочной.

Размещение рабочих и поперечных стержней в сечении колонны показано на рис.12.

Рис. 12. Размещение арматуры в сечении колонны

5.РАСЧЕТ И КОНСТРУИРОВАНИЕ ФУНДАМЕНТА

Учитывая значительное заглубление фундамента, целесообразно принять конструкцию его с подколонником стаканного вида и плитой.

Фундаменты по средней колонны рассматривают как центрально нагруженные.

5.1.Исходные данные

Глубина заложения фундамента H_>1>=1,6м. Грунт основания имеет условное расчетное сопротивление R0=0,26МПа (260 кн/м²).

Расчетные характеристики материалов:

для бетона кл. В15 R_>в> γ_>в>2=8,5 0,9=7,65МПа (0,76кн/см²)

R_>в>_>t> γ_>в>2=0,75 0,9=0,675МПа (0,07кн/см²)

для арматуры кл. А-III >10 R_>s>=365МПа (36,5 кн/см²)

Расчетная нагрузка N_>ф>=______кн (см. табл. 4.3.)

5.2. Определение размеров высоты и подошвы фундамента

Высота фундамента определяется как размерность между отметками его подошвы и обреза.

h=1,6-0,15=1,45м

Глубина стакана фундамента принята h_>c>=750мм, что удовлетворяет условию по заделке арматуры

h_>c>>30d+σ=30 22+50=710мм

где d=22мм – диаметр продольной арматуры колонны

σ=50мм – зазор между торцом колонны и дном стакана

и что больше необходимого значения h_>с>=1,5h_>к>=1,5 30=45см.

Принимаем толщину стенок стакана поверху 225мм и зазор 75мм, размеры подколонника в плане будут:

а_>с>=в_>с>=h_>к>+2 225+2 75=300+450+150=900мм

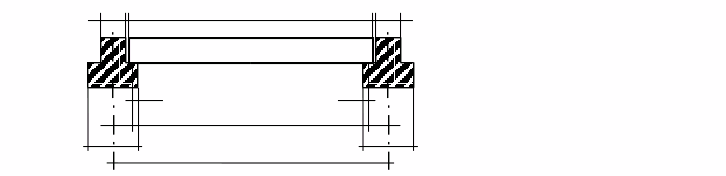

Рис. 13.Констукция фундамента

Толщину плитной части фундамента назначаем h_>1>= ____мм, (кратно 150мм)

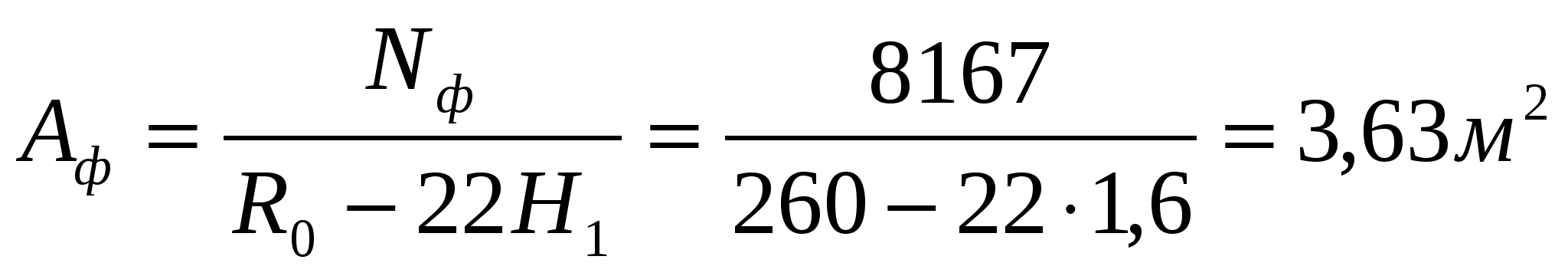

Ориентировочно площадь основания фундамента определяем по формуле

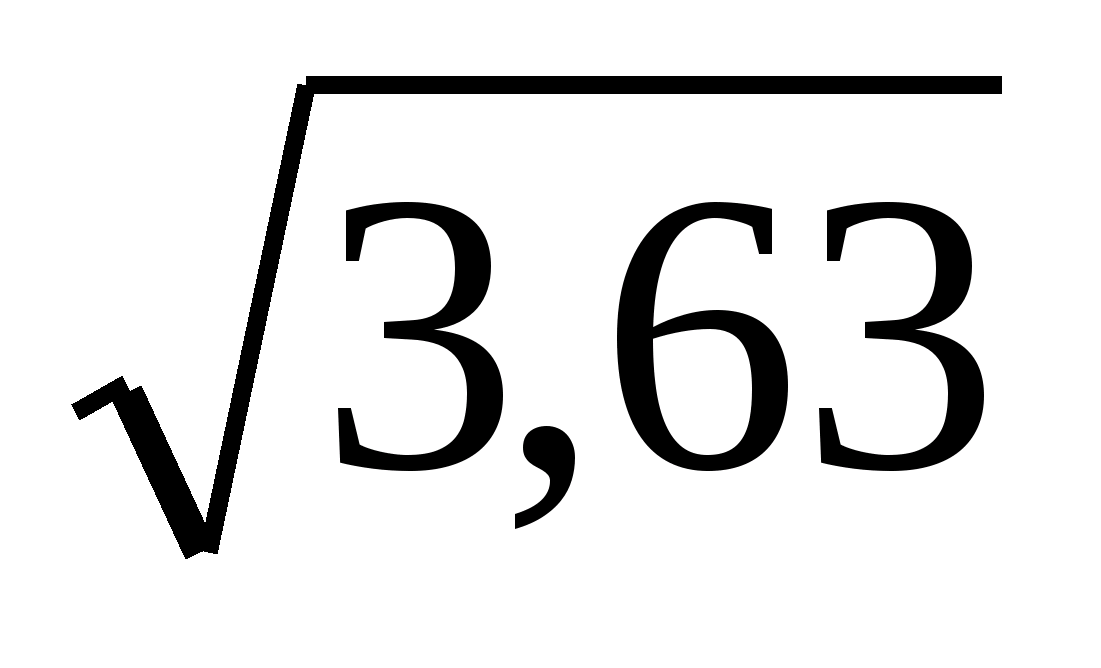

Учитывая, что сечение колонны квадратное, подошва фундамента принята тоже квадратной. Ориентировочно значение размера стороны подошвы такого фундамента

в_>ф>=а_>ф>= ~1,9м

Назначаем окончательно в_>ф>=а_>ф>=______мм (кратно 300мм). Тогда площадь подошвы будет равна А_>ф>=в_>ф> а_>ф>=_______=_______м² и среднее давление на грунт составит

<R_>0>=250кн/м²

5.3. Расчет рабочей арматуры

Фундамент работает на изгиб от реактивного отпора грунта.

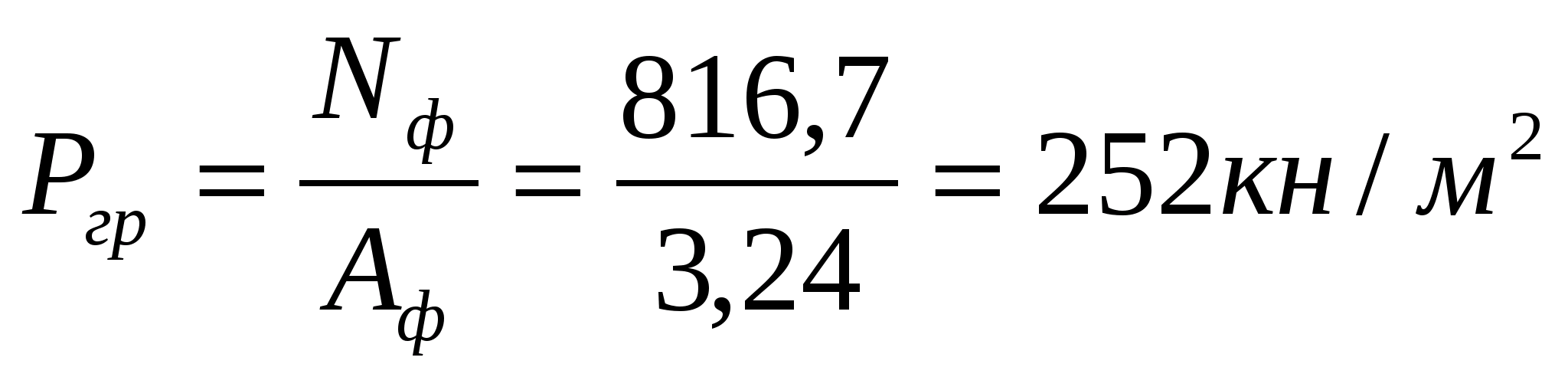

Изгибающий момент в сечении 1-1 у грани ступени (см. рис.13) определяется по формуле

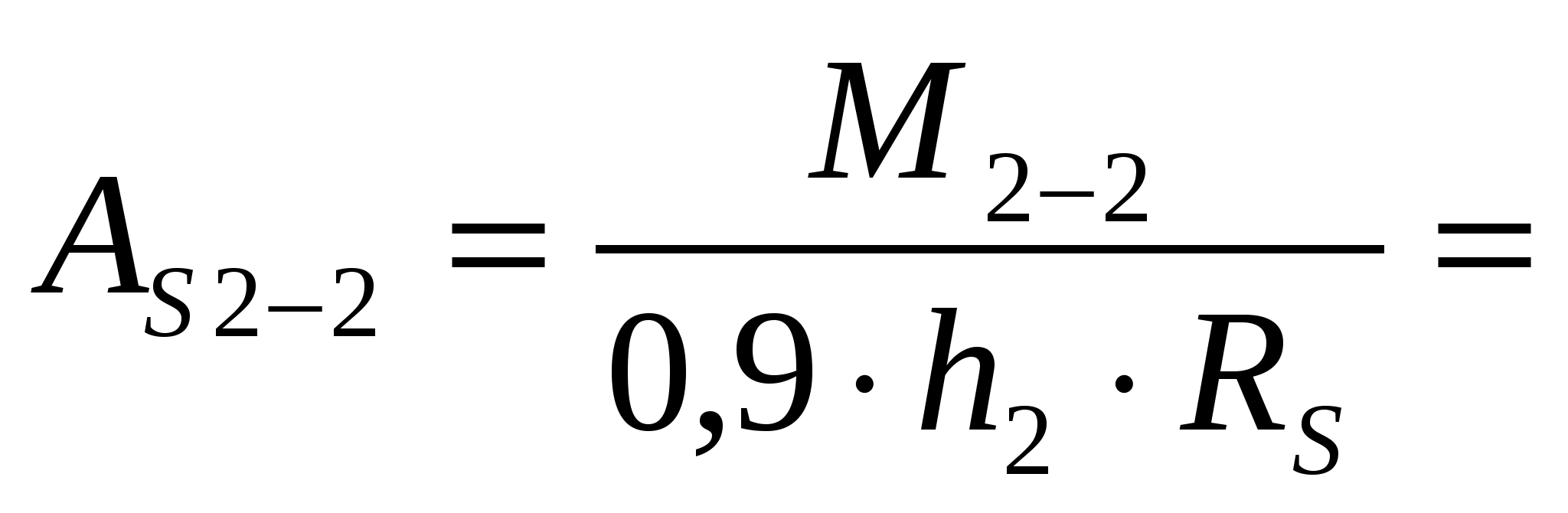

М_>1-1>=0,125Р_>гр>(а_>ф>-а_>с>)² в_>ф>=0,125__________________________________кн м

Необходимая площадь арматуры при h_>01>=_____см

Изгибающий момент в сечении 2-2 у грани колонны будет равен

М_>2-2>=0,125Р_>гр>(а_>ф>-в_>к>)² в_>ф>=

Необходимая площадь арматуры при h_>02>=____см

По большему значению A_>s> подбираем сетку.

5.4.Конструирование фундамента

Фундамент армируется сеткой, которую укладывают в нижней части плиты. Шаг стержней в сетках принимают 100-200мм, минимальный диаметр арматуры в сетках фундаментов должен быть 10мм.

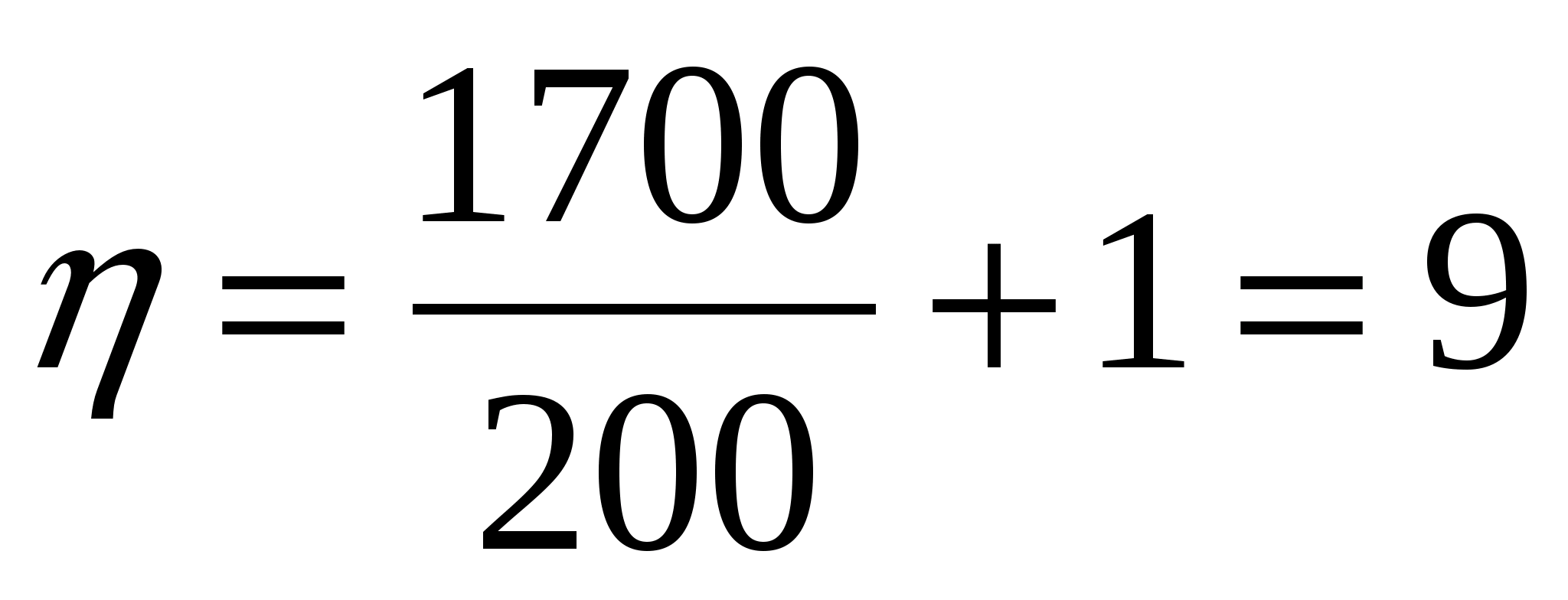

Принимаем шаг стержней S=___мм=__см. Размеры сетки ___________мм. Необходимое число рабочих стержней в сетке

шт

Принимаем _________ A_>s>=________см², что больше требуемого

A_>s>_>1-1>=_____см². Такое же количество стержней должно быть уложено в перпендикулярном направлении, т.к. колонна ______________ квадратные и моменты в ______________________ равны.

Рис.14. Сетка фундамента

Армирование стаканной части фундамента условно не показано.

6.ЛИТЕРАТУРА

6.1. В.В. Доркин и др. “Сборник задач по строительным конструкциям”. Стройиздат. 1986г.

6.2. СНиП 2.01.07-85 “Нагрузка и воздействие” 1985г.

6.3. СНиП 2.03.01-84 “Бетонные и железобетонные конструкции” 1985г.

6.4. А.Н. Кувалдин и др. “Примеры расчета железобетонных конструкций зданий” Стройиздат. 1976г.

6.5. В.Н. Семенов “Унификация и стандартизация проектной документации для строительства” Стройиздат. 1985г.
