Тушение пожаров в зданиях повышенной этажности
План
1. Тушение пожаров в зданиях повышенной этажности
Задача
Литература
1. Тушение пожаров в зданиях повышенной этажности
Гражданские здания высотой от 10 до 25 этажей относят к зданиям повышенной этажности. Они имеют конструкции из несгораемых материалов с большими пределами огнестойкости. По своему планировочному решению жилые и общественные здания могут быть одно- и многосекционными. Конструктивное и объемно-планировочное решение этих зданий и лестнично-лифтовых узлов в них обеспечивает незадымляемость путей эвакуации людей при пожарах, пропускную способность лестничных клеток и коридоров для эвакуации людей и боевой работы по тушению пожаров.
Незадымляемость лестничных клеток создается подпором воздуха в них или устройством поэтажных выходов из них через наружную открытую зону по балконам или лоджиям на этажи зданий. В многосекционных зданиях для эвакуации людей предусматривают переходы из квартир в квартиру по балконам в другую секцию, по пожарным лестницам, соединяющим балконы, начиная с 5 этажа и выше или через наружную эвакуационную лестницу, расположенную в торце здания.
В зданиях повышенной этажности устраивают инженерные системы для обеспечения условий успешной эвакуации людей и тушения пожаров. К ним относятся системы подпора воздуха в лестничных клетках, пуск которых осуществляется автоматически с помощью датчиков и дистанционно от кнопок, установленных на каждом этаже у пожарных кранов. В жилых и общественных зданиях предусматривают системы удаления дыма из коридоров каждого этажа. Открывание их клапанов и пуск вентиляторов осуществляется автоматически и дистанционно из шкафов пожарных кранов. В ранее построенных зданиях существуют системы удаления дыма из лифтовых шахт и лестничных клеток.
Противопожарная защита зданий повышенной этажности постоянно совершенствуется. Современные устройства противопожарной защиты зданий еще недостаточно совершенны, не всегда находятся в состоянии постоянной готовности при возникновении пожаров.
Для эвакуации людей в условиях пожара в общественных зданиях повышенной этажности, в зданиях гостиниц и общежитии предусматривают системы оповещения о пожаре и управления эвакуацией.
Тушение пожаров и проведение спасательных работ в зданиях предусматривается требованиями СНиП 21-01-97 п.8.1. в частности "Устройство наружных пожарных лестниц и обеспечение других способов подъема пожарных подразделений и пожарной техники на этажи и на кровлю зданий, в том числе устройство лифтов, имеющих режим "перевозки пожарных подразделений".
Гражданские здания повышенной этажности оборудуют внутренними противопожарными водопроводами. В зависимости от этажности и высоты здания внутренние противопожарные водопроводы разделяют на зоны. Расход воды для жилых зданий, общежитии и общественных зданий, а также театрально-зрелищных учреждений, принимают согласно СНиП. На внутренней сети противопожарного водопровода каждой зоны зданий высотой 17 этажей и более предусматривают установку наружных патрубков (не менее 2) для подключения пожарных автомобилей. В зданиях повышенной этажности при возникновении пожаров характерно быстрое задымление вышерасположенных этажей и лестнично-лифтовых узлов, а также интенсивное распространение огня в пределах этажей, особенно при коридорной планировке и по системам инженерных коммуникаций, облицовке из горючих материалов и оборудованию в верхние этажи. Этому способствуют повышенное влияние ветра, значительные перепады давления воздуха внутри и снаружи за счет большой высоты зданий.
Происшедшие пожары и опыты показали, что при возникновении их в первом-третьем этажах 12-16-этажных зданий через 5-6 мин с момента возникновения продукты сгорания распространяются по всей лестничной клетке, а уровни задымления таковы, что не позволяют людям находиться без защиты органов дыхания.
Через 15-20 мин от начала пожара огонь может распространиться вверх по балконам, лоджиям, оконным переплетам и через оконные и дверные проемы перейти в помещения вышерасположенных этажей.
При пожаре на втором этаже в здании повышенной этажности температурный режим показан на рис. 1. При этом около 4000 м3/ч продуктов горения поступает в лестничную клетку. При вскрытии остекления квартиры схема газообмена несколько изменяется, т.е. скорость движения и количество продуктов горения увеличивается, поэтому температура в межквартирном коридоре и дверном проеме лестничной клетки повышается особенно в верхней его части. По высоте лестничной клетки в пределах двух-трех этажей от уровня пожара создается как бы "тепловая подушка" с температурой среды 100-150°С, преодолеть которую без средств индивидуальной защиты органов дыхания невозможно.

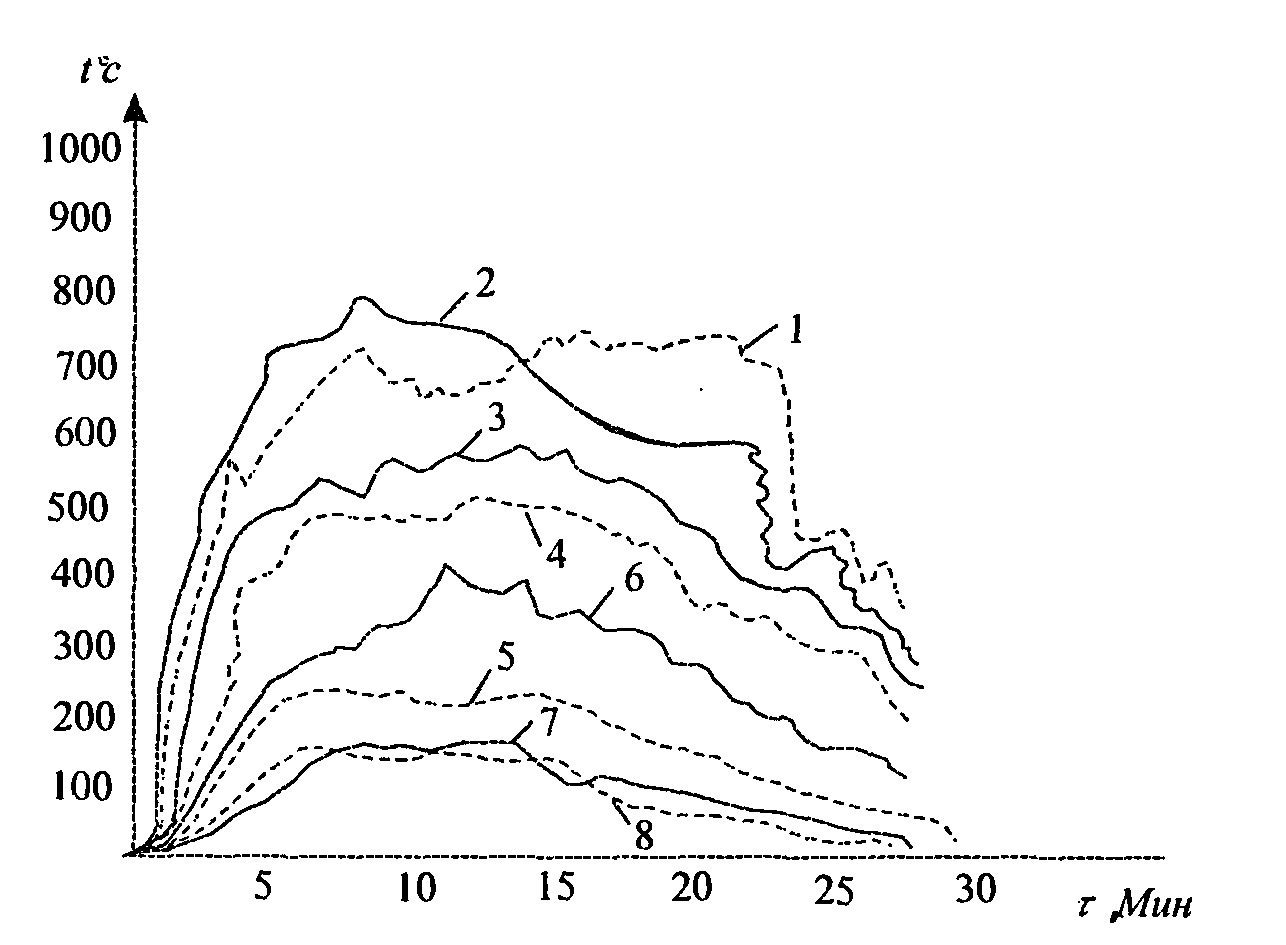

Рис. 1 Температурный режим пожара в нижней зоне здания (2 этаж)
1,2- температура в квартире; 3,4- температура в прихожей 5,6- температура в коридоре; 7,8- температура на лестничной клетке второго этажа.
Плотное задымление лестнично-лифтовых узлов создает трудности для проведения разведки и спасательных работ. Независимо от того, в какой зоне многоэтажного здания возник пожар (нижней или верхней), создаются сложные условия для борьбы с ним.
Пожары в зданиях повышенной этажности могут распространяться с этажа на этаж через проемы перекрытий в местах прохода различных коммуникаций: водопровода, канализации, электрокабелей, вентиляции.
Боевые действия по тушению пожаров.
Во многом зависят от места возникновения пожара. Если пожар произошел в нижних этажах, то пожарные подразделения могут быстро ввести огнетушащие средства в очаг горения и на путях его распространения. Но при этих условиях в опасной зоне может оказаться большое число людей, для эвакуации которых потребуется значительное количество пожарных подразделений и специальных средств. При возникновении пожаров в верхних этажах огонь создает меньшую угрозу распространения по зданию, но при этом затрудняет введение средств тушения на значительные высоты, а также усложняет условия проведения спасательных работ с горящих и вышерасположенных этажей.
В многоэтажных зданиях по решению РТП разведку пожара могут осуществлять разведывательно-спасательными группами, которые могут состоять не менее чем из 4-5 человек. Это обуславливается тем, что при проведении разведки одновременно осуществляют поисково-спасательные работы и тушение пожара. В зависимости от планировки зданий, наличия лестничных клеток и обстановки на пожаре разведку организуют в нескольких направлениях. Разведывательно-поисковые группы должны иметь при себе средства индивидуальной защиты, переносные радиостанции, переговорные устройства, спасательную веревку длиной 50-60 м или 30-метровые из расчета одна веревка на 5 этажей, приборы освещения. Во всех случаях у входа в здание выставляют пост с радиостанцией для передачи приказаний РТП прибывающим на пожар подразделениям и других его распоряжений. Основной задачей разведывательно-спасательных групп в первую очередь является определение угрозы людям на горящих и вышерасположенных этажах зданий.
В процессе разведки РТП должен выяснить у представителей администрации число людей, оставшихся в здании, какие меры приняты по их эвакуации. Используя системы оповещения о пожаре и управления эвакуацией, он должен предупредить панику среди людей, оставшихся в здании. При отсутствии указанных систем применяют электромегафоны и громкоговорящие кратчайшие пути эвакуации людей с горящих, выше- и нижерасположенных этажей по незадымляемым лестничным клеткам, в смежные незадымляемые помещения через балконы и лоджии, на покрытия здания с последующим переходом в безопасные места и т.п. Выясняют возможность использования автолестниц, коленчатых подъемников и других спасательных средств и места их установки, основные пути распространения огня и продуктов сгорания по зданию. Уточняют, включены ли пожарные насосы внутренних противопожарных водопроводов, можно ли использовать стационарные средства тушения пожаров, удаления дыма и снижения температуры, приведены ли в действие системы противопожарной защиты и какова их эффективность. Определяют возможность использования лифтов для подъема личного состава и пожарно-технического вооружения на верхние этажи.
Спасание людей.
Эвакуационные и спасательные работы проводят с учетом обстановки на пожаре, наличия сил и средств и психологического состояния людей. Определяя количество дополнительных сил и средств, РТП должен оценить, какая обстановка на пожаре может сложиться к моменту прибытия и включения их в боевую работу.
Спасательные работы в случае угрозы жизни людей следует начинать немедленно и привлекать для этого максимально возможное количество сил и средств. Эвакуацию и спасание людей организуют и проводят следующими способами: вывод (вынос) людей в безопасные места из зданий или внутри зданий; эвакуация людей по лестничным клеткам и наружным эвакуационным лестницам, а также через наружные переходы (лоджии, балконы) из секции в секцию, через балконные лестницы на ниже- и вышерасположенные этажи; спасание людей с применением автолестниц, коленчатых подъемников, штурмовых и выдвижных лестниц, спасательных веревок, индивидуальных спасательных устройств, спасательных рукавов. Для спасания людей используют крыши соседних зданий с последующим переводом людей в лестничные клетки и из здания.
При массовой эвакуации по лестничным клеткам и переходам на путях эвакуации выставляют пожарных, которые должны обеспечить быстрое и организованное продвижение людей к выходам и не допустить паники.
При спасании людей из зданий повышенной этажности можно использовать массовое применение пожарных автолестниц, коленчатых автоподъемников, выдвижных и штурмовых лестниц, спасательных рукавов, веревок и одновременно вывод и вынос пострадавших по коридорам и маршевым лестницам звеньями и отделениями ГДЗС. Выдвижные пожарные лестницы устанавливают со стилобатов и перепадов крыши сблокированных корпусов зданий, примыкающих к горящему, а штурмовые лестницы при необходимости подвешивают последовательно одна за другой по "цепочке", начиная с вершины выдвижной лестницы или автолестницы. Для большей устойчивости используют штурмовые лестницы с двумя крюками. При этом каждой штурмовой лестницы на "цепочке" выставляют пожарного, который удерживает лестницу и оказывает помощь спасаемым в передвижении и переходе с лестницы на лестницу. Спасаемых обязательно страхуют веревками.
При отыскании людей тщательно проверяют все помещения, особенно на горящих и вышерасположенных этажах, и заблокированные кабины лифтов. Чтобы избежать повторного осмотра помещений, на их входных дверях делают пометки.
Одновременно с проведением эвакуационно-спасательных работ РТП принимает меры по предотвращению распространения огня и дыма на пути эвакуации, а также по удалению дыма и снижению температуры в лестничных клетках и шахтах лифтов, по которым производятся спасательные работы. Для этих целей в первую очередь, используют противопожарный водопровод и стационарные системы тушения пожаров, а также систем дымоудаления. При удалении дыма клапаны дымоудаления должны быть открыты только на горящем этаже, т.к. одновременное открытие клапанов на других этажах приводит к задымлению вышерасположенных этажей. В ряде зданий из лестничных клеток дым удаляют через дымовые люки, устроенные в их покрытии.
При отсутствии в здании систем противодымной защиты или отказе их работы РТП должен принять меры по удалению дыма и ограничению распространения огня на пути эвакуации с помощью передвижных средств: пожарные автомобили дымоудаления, прицепные и переносные дымососы, а также путем вскрытия окон и дверей.
При помощи автомобилей дымоудаления или дымососов дым удаляют нагнетанием воздуха в лестничную клетку, лифтовые шахты и лифтовые холлы через вестибюль здания. Одновременно осуществляют выпуск дыма в верхней части лестнично-лифтового узла через дымовые люки и оконные проемы. Варианты подачи воздуха в вестибюли зданий повышенной этажности автомобилем дымоудаления приведены на (рис. 2). По прибытии на пожар работники службы пожаротушения или руководства гарнизона пожарной охраны сразу создают оперативный штаб пожаротушения, организуют связь с боевыми участками и отдельными разведывательно-спасательными группами. Боевые участки можно создавать со стороны каждой лестничной клетки. БУ одновременно обеспечивают тушение пожара и спасание пострадавших. Для организации и проведения спасательных работ по периметру здания, особенно по пожарным лестницам, с разных сторон создают боевые участки и придают им необходимое количество спасательных средств. В отдельных случаях при развившихся пожарах в зданиях с коридорной планировкой боевые участки создают в нескольких этажах со стороны одной лестничной клетки, а для координации их работы назначают одного опытного работника – начальника сектора. Из лиц начальствующего состава, прибывших на пожар, назначают ответственных за проведение спасательных работ, организацию работы газодымозащитной службы, соблюдение правил техники безопасности, обеспечение бесперебойной работы пожарной техники и др.

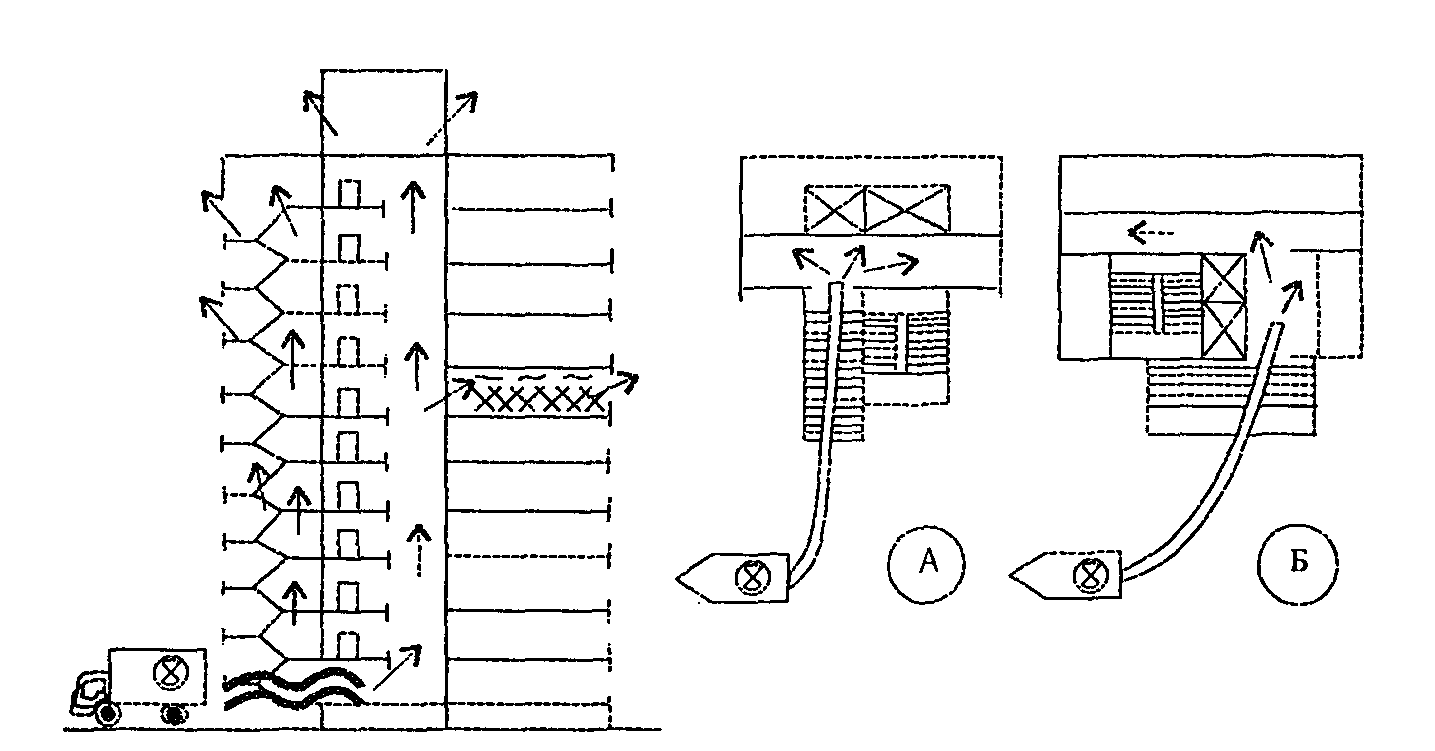

Рис. 2 Схема удаления дыма и варианты подачи воздуха в комуникационные узлы многоэтажных зданий с помощью автомобиля АДУ.
В процессе тушения пожара РТП должен постоянно поддерживать связь с ЦУС, а старший диспетчер ЦУС при получении сведений с места пожара должен немедленно сообщить РТП место нахождения людей, которым необходима помощь, их состояние и количество.
Представляют сложность в тушении пожары, происходящие в верхней зоне зданий повышенной этажности. В первую очередь включают насосы-повысители и вводят стволы от внутреннего противопожарного водопровода. Одновременно производят прокладку магистральных и рабочих линий от пожарных машин, установленных у места пожара.
Для подачи стволов в верхние этажи рукавные линии прокладывают внутри зданий между маршами, а также с наружной стороны зданий. Наиболее целесообразно рукавные линии собирать из скаток, поднятых на высоту с помощью лифтов или по маршевым лестницам и спускать их в низ или поднимать по авто-лестницам, коленчатым автоподъемникам и по спасательным веревкам. Для подъема рукавов используют спасательные веревки длиной 50-60 м, специальные кронштейны с блоками, которые закрепляют за подоконники в верхних этажах зданий и другие приспособления.

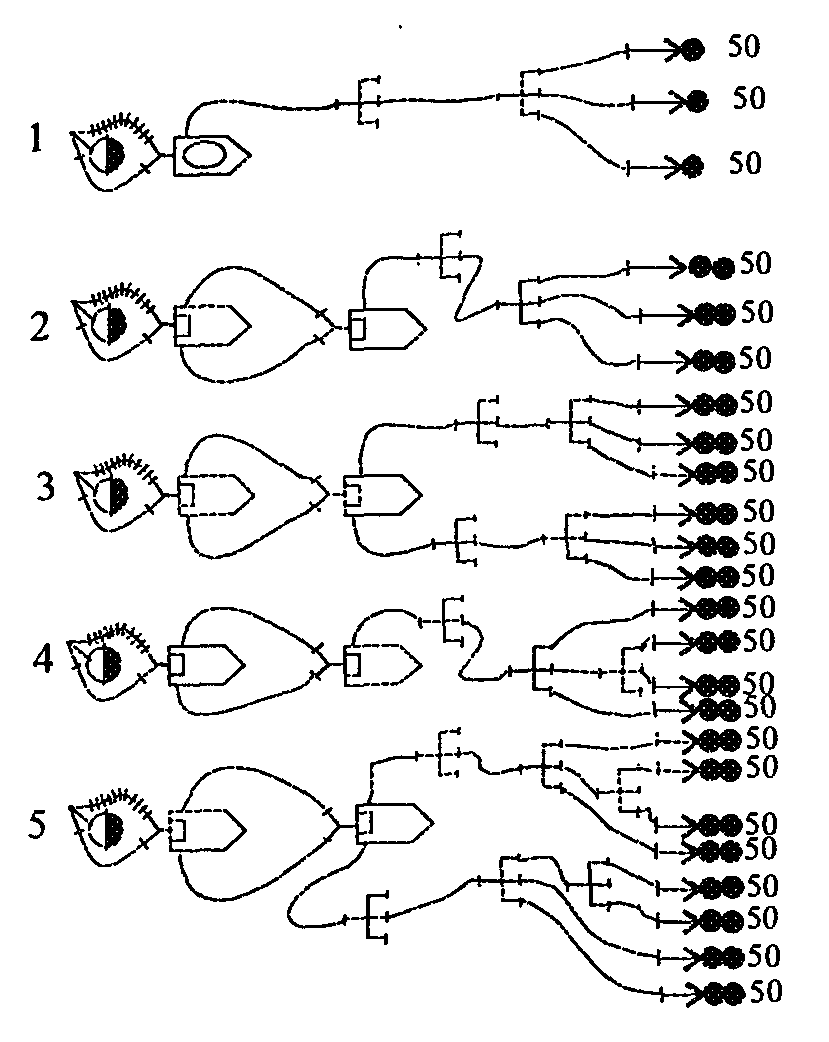

Рис. 3 Схемы подачи огнетушащих средств в верхней этажи зданий повышенной этажности.
Подача воды к стволам при тушении пожаров в верхней зоне зданий может осуществляться пожарными насосами по различным схемам, приведенным на (рис. 3). На высоту до 15-го этажа включительно при расположении водоисточников на расстоянии 60-80 м от здания воду к стволам можно подавать одним автонасосом. Воду к стволам, расположенным до 20-го этажа включительно, подают перекачкой из насоса в насос, при этом один из насосов устанавливают непосредственно у здания, а второй на водоисточник. Напоры на насосах пожарных автомобилей указаны в (табл. 1).

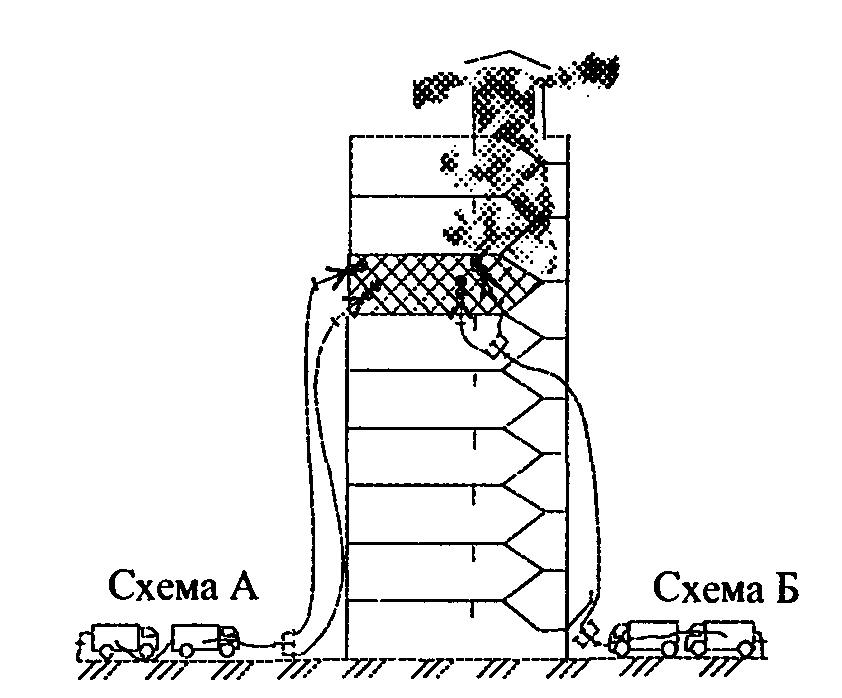

Рис 4 Подача средств тушения в верхнюю зону зданий повышенной этажности.
Рабочие линии при подаче стволов в верхнюю зону зданий повышенной этажности присоединяют к разветвлениям, которые устанавливают у зданий, а также на горящем этаже или нижерасположенном. От кранов, установленных у зданий, подают не более двух рабочих линий, а один патрубок всегда оставляют свободным для выпуска воды из рукавных линий при их уборке. При расположении разветвлений в верхних этажах на этой же магистральной линии у здания устанавливают второе разветвление для спуска воды или для этих целей оставляют свободным один напорный патрубок пожарных насосов (рис. 4).
Таблица 1
-
Длина магистральной линии, м
Номер схемы
2
3
4
5
При диаметре рукава, мм
66
77
66
77
66
77
66
77
40
42
119
41
114
47
119
43
114
44
128
42
117
54
128
47
117
80
44
119
42
114
54
119
46
114
48
128
44
117
68
128
54
117
120
46
119
43
114
61
119
49
114
52
128
46
117
82
128
61
117
160
48
119
44
114
68
119
52
114
56
128
48
117
96
128
68
117
200
50
119
45
114
75
119
55
114
60
128
50
117
110
128
75
117
240
52
119
46
114
81
119
58
114
64
128
52
117
124
128
82
117
280
54
119
47
114
89
119
61
114
68
128
54
117
138
128
89
117
Примечания:
1. Над чертой указан требуемый напор на автомобиле установленном на водоисточник, под чертой – на головном автомобиле.
2. Первое разветвление устанавливается у здания, второе – на этаже.
3. Подачу пены по рукавам d = 66 мм в схемах 4 и 5 следует производить в исключительных случаях, т.к. напор насосов превышает допустимый.
Воду в верхние этажи подают пожарными машинами по сухотрубам с последующей подачей стволов через внутренние пожарные краны.
Для подачи воды на тушение пожаров в зданиях выше 20-го этажа используют промежуточные эластичные емкости объемом 2-3 м3, а в качестве насосов – переносные пожарные мотто-помпы.
Все рукавные линии, основные и резервные, проложенные в верхние этажи, надежно закрепляют через каждые 20 м (одна задержка на рукав), а для контроля за их работой в местах крепления выставляют посты с резервными рукавами в скатках.
Для оказания помощи РТП на все здания повышенной этажности разрабатывают карточки, а на гостиницы и административные здания – планы тушения пожаров, в которых указывают: наличие систем дымоудаления и порядок их приведения в действие; наличие и расположение в здании незадымляемых лестничных клеток, межквартирных переходов, специальных лифтов для подъема пожарных, характеристику внутреннего противопожарного водопровода, порядок включения насосов-повысителей, расположение внутренних пожарных кранов и кнопок для включения насосов, диаметр и вид соединительных головок, наличие и места подключения рукавных линий к сухотрубам; возможные места установки автолестниц, коленчатых автоподъемников, порядок эвакуации людей из этажей, превышающих длину лестниц и автоподъемников; расчет количества разведывательно-спасательных групп; наиболее целесообразные схемы боевого развертывания; наличие систем оповещения о пожаре и управления эвакуацией и др.
Необходимо в расписании выезда на пожар в зданиях повышенной этажности по первому сообщению предусматривать выезд пожарных автолестниц, коленчатых автоподъемников, автомобилей дымоудаления и дымососов большой производительности, автомобилей связи и освещения, ГДЗС, аварийных служб города, а также сообщать о выезде на пожары в диспетчерскую службу ДЭУ, РЭУ.
Задача
Пожар возник в подвальном помещении 5-этажного жилого дама ІІ степени огнестойкости, в котором размещены хозяйственные сараи жильцов. Над подвальное перекрытие из железобетонных плит.
День, температура воздуха +5 °С, из дверного проема и приямка подвального помещения идет густой черный дым. Жильцы эвакуированы.
Водоснабжение. На расстоянии 200м от здания с северной стороны на тупиковой водопроводной сети диаметром 150мм расположены два пожарных гидранта.
На пожар прибыли два отделения дежурного караула ППЧ-10 на двух
АЦ-40(130)63Б.
здание гражданский противопожарный спасательный эвакуация
Представить руководителю следующие материалы:
Перечень тактических ошибок , допущенных РТП-1 в ходе организации тушения пожара; (рис.1)
Оптимальную схему расстановки сил и средств; (рис.2)
Формулировки приказаний (распоряжений) на проведение боевой работы по тушению пожара:
Перечень тактических ошибок, допущенных РТП-1 в ходе организации тушения пожара: (рис.1)
Установка двух и более автонасосов на тупиковую водопроводную сеть не допускается
Неправильная расстановка техники
Для тушения пожара внутри здания не использованы звенья ГДЗС
Не выставлен пост безопасности
На рукавной линии АЦ ППЧ-10(1) отсутствует разветвление
Не подан ствол на защиту первого этажа

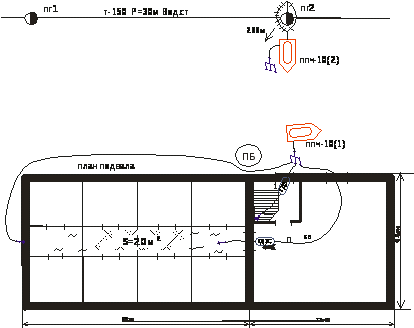

Рис.1
Оптимальная схема расстановки сил и средств; (рис.2)
Поскольку площадь пожара составляет 20м², определяем требуемый расход воды на тушение пожара.
Qттр =Sп•Jтр=20•0.1=2л/c
Определяем требуемый расход воды на защиту.
Интенсивность подачи огнетушащих веществ на защиту объекта, которому угрожает распространение пожара, принимают исходя из опыта тушения пожаров, обычно в 2-3 раза меньше по сравнению с интенсивностью на непосредственное тушение.
Qзтр =Qттр: 2=2 : 2=1л/c
Определяем общий расход воды на тушение
Qтобщ=Qт+Qз=2+1=3л/c
Определяем количество стволов на тушение
Nтст = Qтобщ : qст Б =3 : 3.5=1стБ
Определяем количество стволов на защиту
Nзст = Qзобщ : qст Б =1 : 3.5=1стБ
Определяем количество личного состава
Nл/с = N>СТ> Б + Nразв + Nгдзс.т +Nгдзс.з1 =2+2+3+3=10чел.

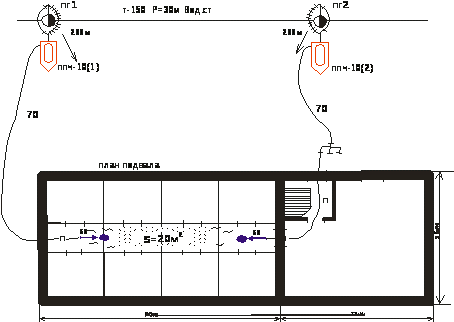

Рис.2
Формулировки приказаний (распоряжений) на проведение боевой работы по тушению пожара:
- Командиру первого отделения: АЦ к подъезду, полное боевое развертывание, выставить пост безопасности, отключить электроэнергию, ствол Б звеном ГДЗС на тушение подвала. Второй ствол Б подать через подвальное окно с западной стороны здания. Марш!
- Командиру второго отделения: АЦ на ПГ №2 предварительное развертывание в направлении дома. От разветвления первого отделения звеном ГДЗС подать ствол Б на защиту первого этажа и осмотр квартир. Марш!
- Связному: Передать диспетчеру, прибыли на место пожара, горит подвал 5-этажного жилого дома.
Приблизительная площадь пожара двадцать метров квадратных
Жильцы самостоятельно эвакуированы, пострадавших нет.
На тушение подвала подано два ствола Б и на защиту первого этажа один ствол Б, дополнительных сил и средств не требуется.
Прошу направить к месту пожара наряд милиции, оперативно следственную группу и инспектора ГПН.
Литература
1. Повзик Я. С. Пожарная тактика
2. В. В. Теребнев. Справочник руководителя тушения пожара
3. Боевой устав пожарной охраны
4. Приказ от 31 декабря 2002 г. N 630 (ПОТРО-01-2002)
