ЗАДАНИЕ

тепловая нагрузка помещение кондиционер

    Выбрать номер варианта по заданию преподавателя.

    Рассчитать тепловые нагрузки в помещении: внутренние и наружные.

    Рассчитать количество воздуха, необходимое для подачи в помещение.

    По найденному значению количества воздуха подобрать соответствующую модель кондиционера.

    Привести основные характеристики выбранного кондиционера.

    Привести схему расположения кондиционера в помещении и схему подачи воздуха.

ВВЕДЕНИЕ

Технологические системы кондиционирования предназначены для обеспечения параметров воздуха (температуры, влажности и подвижности), в максимальной степени отвечающих требованиям определенного производственного или технологического процесса, а также обеспечивающих работоспособность радиоэлектронного оборудования, высокочастотных станков, приборов и т. п. Определенное состояние воздуха является необходимым, часто решающим условием для осуществления многих, особенно новейших технологических процессов.

Значение кондиционирования воздуха из года в год возрастает и находит все большее применение. Наряду с пищевой, текстильной, бумажной промышленностью выделяют производство различных электронных приборов, продукции точного машиностроения, а также создание в медицинских учреждениях чистой, стерильной воздушной среды с заданными температурными и влажностными условиями, поддержание специальных условий для хранения культурных и исторических ценностей и многое другое.

ИСХОДНЫЕ ДАННЫЕ

Город

Кызылорда

Параметры помещения (Д x Ш x В), м

10 х 4 х 3,2

Данные по оборудованию

кол-во, шт

4

мощ. Р>об>, кВт/ч

0,65

КПД, η

0,75

Данные по источникам света

мощ. N ос.уст., Вт/м2

60

вид ист. св.

лампы накаливания

Число сотрудников, из них

мужчины

6

женщины

3

Окна

кол-во

3/3

площадь 1 окна, м2

3

расположение

ЮВ/ЮЗ

вид

жалюзи, метал. переплеты, одинарные, загрязнение незначительное

Расчетное время суток, ч.

14-15

Температура в помещении, 0С

летом

24

зимой

18

Вид положения работы

сидя

1 РАСЧЕТ ТЕПЛОВЫХ НАГРУЗОК В ПОМЕЩЕНИИ

В помещениях различного назначения действуют в основном тепловые нагрузки, возникающие снаружи помещения (наружные); а также тепловые нагрузки, возникающие внутри зданий (внутренние).

1.1 Наружные тепловые нагрузки

Данные нагрузки представлены следующими составляющими:

    теплопоступления или теплопотери в результате разности температур снаружи и внутри здания через стены, потолки, полы, окна и двери.

    разность температур снаружи здания и внутри него летом является положительной, в результате чего имеет место приток тепла снаружи во внутрь помещения; и наоборот – зимой эта разность отрицательна и направление потока тепла меняется;

    теплопоступления от солнечного излучения через застекленные площади; данная нагрузка проявляется в форме ощущаемого тепла;

    теплопоступления от инфильтрации.

В зависимости от времени года и времени суток наружные тепловые нагрузки могут быть положительными.

Теплопоступления и теплопотери в результате разности температур определяются по формуле (1) [1]:

, кВт.

(1.1)

где V>пом> – объем помещения, м3:

;

X>o> – удельная тепловая характеристика, Вт/м3 оС:

;

t>Нрасч> – наружная температура (параметр А). Для холодного периода – средняя температура самого холодного месяца в 13 часов, для теплого периода – средней температуре самого жаркого месяца в 13 часов.

t>Нрасч> = -12 0С

t>Врасч> – внутренняя температура, выбирается с учетом комфортных условий или технологических требований, предъявляемых к производственным процессам.

t>Врасч >= 18 0С

Избыточная теплота солнечного излучения в зависимости от типа стекла почти до 90% поглощается средой помещения, остальная часть отражается. Максимальная тепловая нагрузка достигается при максимальном уровне излучения, которое имеет прямую и рассеянную составляющие. Интенсивность излучения зависит от ширины местности, времени года и времени суток.

Теплопоступление от солнечного излучения через остекление определяется по формуле (2) [1]:

(1.2)

где qI, qII – тепловые потоки от прямой и рассеянной солнечной радиации, Вт/м2;

FI>o>, FII>o> – площади светового проема, облучаемые и необлучаемые прямой солнечной радиацией, м2;

β>с.з.> – коэффициент теплопропускания. По таблице 4 [1]:

β>с.з.> = 0,15

Для периода тени, когда лучи солнца не проникают через окна (рассеянная радиация) FI>o>=0; FII>o>=0, (4) [1]:

(1.3)

q>вп>; q>вр> – тепловые потоки от рассеянной радиации, Вт/м2. По таблице 5 [1] для широты в 440 СШ после полудня в 14-15 ч. при расположении ЮВ:

q>вр >= 63 Вт/м2;

F>o> = nS>o>> >= 3∙3 = 9 м2 – площадь светового проема (n – число окон; S>o> – площадь 1 окна);

K>1> – коэффициент затемнения остекления переплетами (KТ>1> – для проемов в тени). По таблице 6 [1]:

KТ>1>= 1,28;

К>2> – коэффициент загрязнения остекления. По таблице 7 [1]:

К>2> = 0,95.

Тогда:

По таблице 5[1] для широты в 440СШ после полудня в 14-15 ч. при расположении ЮЗ:

q>вр >= 101 Вт/м2;

F>o> = nS>o>> >= 3∙3=9 м2

Тогда:

Тогда общее теплопоступление солнечного излучения с обеих сторон равно:

1.2 Внутренние тепловые нагрузки

Внутренние нагрузки в жилых, офисных или относящихся к сфере обслуживания помещениях слагаются в основном из тепла:

    выделяемого людьми;

    выделяемого лампами и осветительными, электробытовыми приборами;

    выделяемого компьютерами, печатающими устройствами фотокопировальными машинами пр.;

В производственных и технологических помещениях различного назначения дополнительными источниками тепловыделений могут быть: нагретое производственное оборудование, горячие материалы, в том числе жидкости и различного рода полуфабрикаты, продукты сгорания и химических реакций.

Теплопоступления от людей зависит от интенсивности выполняемой работы и параметров окружающего воздуха. Тепло, выделяемое человеком, складывается из ощутимого (явного), то есть передаваемого в воздух помещения путем конвекции и лучеиспусканий, и скрытого тепла, затрачиваемого на испарение влаги с поверхности кожи и из легких.

По таблице 8 [1] летом при 24 0С один мужчина выделяет явного тепла 67 Вт, а общего – 102 Вт. Женщина выделяет 85% от нормы тепловыделений взрослого мужчины. Тогда выделение явного тепла в помещении составит:

.

А выделение общего тепла:

По таблице 8 [1] зимой при 18 0С один мужчина выделяет явного тепла 89 Вт, а общего – 104 Вт. Тогда выделение явного тепла в помещении составит:

.

А выделение общего тепла:

Теплопоступление от осветительных приборов, оргтехники и оборудования рассчитывается следующим образом. Теплопоступление от ламп определяется по формуле (5) [1]:

(1.4)

где η – коэффициент перехода электрической энергии в тепловую (для лампы накаливания η=0,92-0,97);

N>осв> – установленная мощность ламп (N=60 Вт/м2);

F>пол> – площадь пола:

Тогда:

.

Тепло, выделяемое производственным оборудованием, определяется по формуле (6) [1]:

(1.5)

.

Теплопритоки, возникающие за счёт находящейся оргтехники – это 30% мощности оборудования:

кВт.

2 РАСЧЕТ ТЕПЛОВОГО БАЛАНСА ПОМЕЩЕНИЯ

На основании выполненных расчетов составим баланс теплопоступлений в помещении:

Лето:

Зима:

Так как тепловой баланс для лета больше зимнего теплового баланса, то рассчитаем теплонапряженность воздуха по формуле:

ккал/м3.

При >20ккал/м3, =8 °C,

при <20ккал/м3, =6 °C.

Определение количества воздуха, необходимое для поступления в помещение:

м3/час

где С=0,24 ккал/(кг · °C) – теплоемкость воздуха,

γ=1,206 кг/м3 – удельная масса приточного воздуха.

Определение кратности воздухообмена:

час-1.

3 ВЫБОР КОНДИЦИОНЕРА. СХЕМА РАСПОЛОЖЕНИЯ

Исходя из полученных данных, выберем прецизионный кондиционер с верхней подачей воздуха модели SUA 0351, который будет удовлетворять полученным требованиям по необходимому количеству воздуха.

Таблица 3.1 – Основные технические характеристики кондиционера фирмы UNIFLAIR модель SUA 0351.

Размеры, мм

Мощность, кВт

масса, кг

расход воздуха, м3/ч

по холоду

компрес-сора

электро-нагревателя

1740х850х450

13,4

3,7

3,3

185

мин: 1940, макс: 3020

Кондиционер с воздушным охлаждением, состоящий из двух блоков: внутреннего блока (собственно кондиционера), в котором расположены компрессор, испаритель, вентилятор и автоматика; внешнего блока – выносного конденсатора или теплообменника. Воздух подается сверху непосредственно в помещение (см. рисунок 3.1), а забирается через лицевую панель.

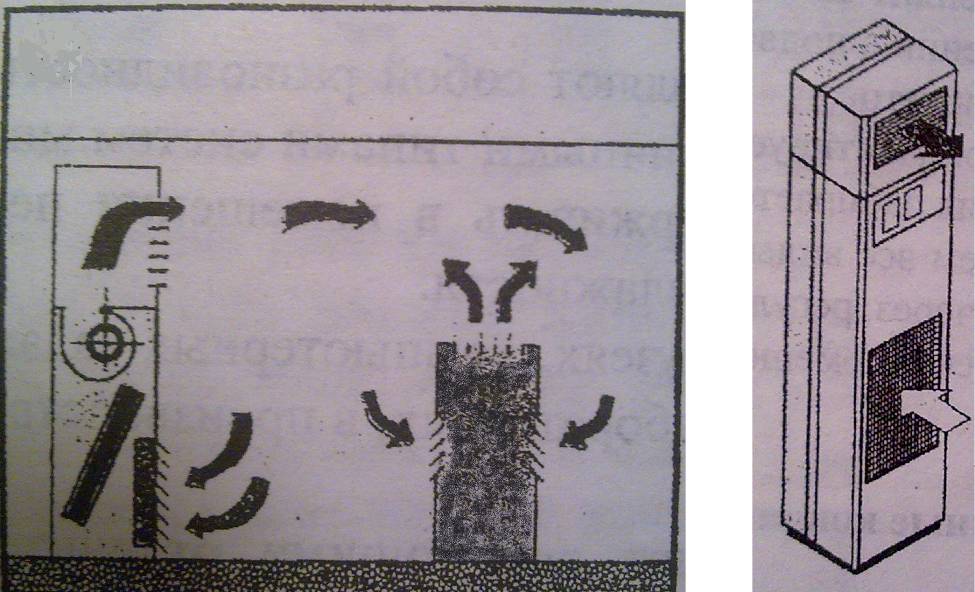

Рисунок 3.1 – Схема подачи воздуха (верхняя)

Схема расположения кондиционера представлена на рисунке 3.2.

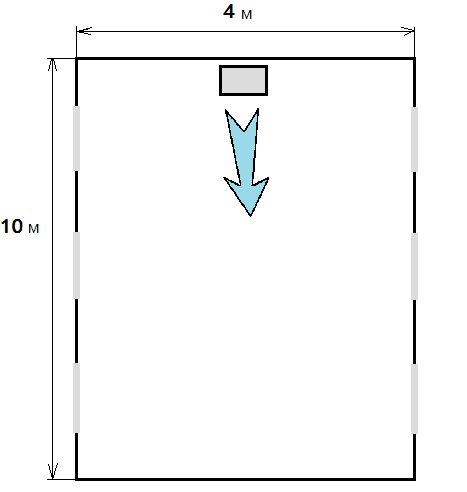

Рисунок 3.2 – Схема расположения кондиционера в производственном помещении

ЗАКЛЮЧЕНИЕ

Выполнив данную курсовую работу, были рассчитаны тепловые нагрузки в помещении, наружные и внутренние. По расчетам была выбрана модель кондиционера с подходящими характеристиками. Из расчетов видно, что при достаточно маленьком пространстве и большом количестве человек и оборудования, количество избыточного тепла очень высоко, что предполагает установку достаточно мощной системы кондиционирования.

Обеспечение воздушного комфорта в жилых и производственных помещениях зависит от систем аспирации, вентиляции, отопления и кондиционирования воздуха. Задача кондиционирования воздуха состоит в выполнении вентиляции и отопления, а также в поддержании таких параметров воздушной среды, при которых каждый человек благодаря своей индивидуальной системе автоматической терморегуляции организма чувствовал бы себя комфортно, не замечая влияния этой среды.
