Характеристика аппаратных средств автоматизированных рабочих мест и перспективы их развития

Введение

Актуальность исследования аппаратных средств автоматизированных рабочих мест (АРМ) состоит в том, что они являются базисом для рабочего места, без которого не будет принципиальной возможности осуществления работы вообще. При этом в зависимости от того, какую работу необходимо проводить, значительно различаются средства АРМ, их технические характеристики, стоимость.

Применительно к системам автоматизации проектных работ выбор технической части АРМ становится предельно важным. Современные аппаратные комплексы могут обладать практически любой стоимостью. Так, наиболее продвинутые плоттеры, имеющие возможность печати на рулонах, длиной до 50 метров, имеют стоимость 2 и более миллионов рублей. Кроме того, значительный вклад вносится и программным обеспечением, которое в сумме может давать цифру того же порядка. Включая сюда стоимость эксплуатации аппаратных средств АРМ САПР, предприятие может получить цифру затрат, которая во много раз может превышать приемлемый уровень.

Оптимизация аппаратных средств АРМ САПР предполагает выбор таких аппаратных решений, которые бы позволяли не только решать поставленные задачи, но и обеспечивали бы минимальный объём расходов.

В соответствии с этим, выбор аппаратных средств САПР производится как из финансовых возможностей, так и их потребностей в получении чертежей.

Проблема выбора плоттеров для САПР усложняется также тем, что существует значительное количество технологий, каждая из которых имеет свои преимущества и недостатки. Если для одних видов плоттеров расходные материалы не являются проблемой (как, например, для карандашных и перьевых принтеров), то для других (например, термоплоттеров, или плоттеров на эффекте прямого вывода) может наблюдаться дефицит расходных материалов. Кроме того, большое значение имеет необходимость использования того или иного сорта бумаги.

Немаловажное значение имеет также техподдержка. В российских условиях плоттеры являются штучными устройствами, в связи, с чем их обслуживание бывает затруднено, а иногда и невозможно в условиях периферии. И без того немалая стоимость плоттера значительно увеличивается за счет технического обслуживания.

Все данные факторы являются основными при выборе плоттера как аппаратной части АРМ САПР.

Цель дипломной работы – рассмотрение аппаратной части АРМ.

Объект исследования – аппаратная часть АРМ.

Предмет исследования – описание аппаратной части АРМ САПР.

Задачи дипломной работы:

1) Дать определение АРМ;

2) Рассмотреть основные принципы функционирования АРМ;

3) Привести примеры АРМ, использующих специфические аппаратные части;

4) Рассмотреть особенности АРМ САПР;

5) Дать характеристику плоттеров, описать их основные принципы работы, рассмотреть основные современные модели плоттеров.

Методы исследования:

1) Анализ монографической литературы;

2) Анализ источников сети Интернет.

В основу исследования положены публикации в таких изданиях, как «САПР», «Геомедия», «CAD/CAM», сайтов ixbt, price.ru и других.

1. Общее понятие об автоматизированных рабочих местах

1.1 общее представление об автоматизированных рабочих местах

Деятельность работников сферы управления в настоящее время ориентирована на использование развитых информационных технологий.

Организация и реализация управленческих функций требует радикального изменения, как самой технологии управления, так и технических средств обработки Информации, среди которых главное место занимают персональные компьютеры. Они все более превращаются из систем автоматической переработки входной информации в средства накопления опыта управленческих работников, анализа, оценки и выработки наиболее эффективных экономических решений.

Тенденция к усилению децентрализации управления влечет за собой распределенную обработку информации с децентрализацией применения средств вычислительной техники и совершенствованием организации непосредственно рабочих мест пользователей 1

Автоматизированное рабочее место (АРМ) можно определить как совокупность информационно-программно-технических ресурсов, обеспечивающую конечному пользователю обработку данных и автоматизацию управленческих функций в конкретной предметной области.

Создание АРМ предполагает, что основные операции по накоплению, хранению и переработке информации возлагаются на вычислительную технику, а экономист выполняет часть ручных операций, требующих творческого подхода при подготовке управленческих решений. Персональная техника применяется пользователем для контроля производственно-хозяйственной деятельности, изменения значений отдельных параметров в ходе решения задачи, а также ввода исходных данных в автоматизированной информационной системе (АИС) для решения текущих задач и анализа функций управления.

АРМ как инструмент для рационализации и интенсификации управленческой деятельности создается для обеспечения выполнения некоторой группы функций. Наиболее простой функцией АРМ является информационно-справочное обслуживание. Хотя эта функция в той или иной степени присуща любому АРМ, особенности ее реализации существенно зависят от категории пользователя.

АРМ имеют проблемно-профессиональную ориентацию на конкретную предметную область. Профессиональные АРМ являются главным инструментом общения человека с вычислительными системами, играя роль автономных рабочих мест. АРМ выполняют децентрализованную одновременную обработку информации на рабочих местах исполнителей в составе распределенной базы данных (БД). При этом они имеют выход через системное устройство и каналы связи в ПЭВМ и БД других пользователей, обеспечивая, таким образом, совместное функционирование ПЭВМ в процессе коллективной обработки.

АРМ, созданные на базе персональных компьютеров - наиболее простой и распространенный вариант автоматизированного рабочего места для работников сферы организационного управления. Такое АРМ рассматривается как система, которая в интерактивном режиме работы предоставляет конкретному работнику (пользователю) все виды обеспечения монопольно на весь сеанс работы. Этому отвечает подход к проектированию такого компонента АРМ, как внутреннее информационное обеспечение, согласно которому информационный фонд на магнитных носителях конкретного АРМ должен находиться в монопольном распоряжении пользователя АРМ. Пользователь сам выполняет все функциональные обязанности по преобразованию информации.

Создание АРМ на базе ПК обеспечивает:

1) простоту, удобство и дружественность по отношению к пользователю;

2) простоту адаптации к конкретным функциям пользователя;

3) компактность размещения и невысокие требования к условиям эксплуатации;

4) высокую надежность и живучесть;

5) сравнительно простую организацию технического обслуживания.

Эффективным режимом работы АРМ является его функционирование в рамках локальной вычислительной сети в качестве рабочей станции. Особенно целесообразен такой вариант, когда требуется «распределять» информационно-вычислительные ресурсы между несколькими пользователями 2.

Более сложной формой является АРМ с использованием ПЭВМ в качестве интеллектуального терминала, а также с удаленным доступом к ресурсам центральной (главной) ЭВМ или внешней сети. В данном случае несколько ПЭВМ подключаются по каналам связи к главной ЭВМ, при этом каждая ПЭВМ может работать и как самостоятельное терминальное устройство.

В наиболее сложных системах АРМ могут через специальное оборудование подключаться не только к ресурсам главной ЭВМ сети, но и к различным информационным службам и системам общего назначения (службам новостей, национальном информационно-поисковым системам, базам данных и знаний, библиотечным системам и т.п.).

Возможности создаваемых АРМ в значительной степени зависят от технико-эксплуатационных характеристик ЭВМ, на которых они базируются. В связи с этим на стадии проектирования АРМ четко формулируются требования к базовым параметрам технических средств обработки и выдачи информации, набору комплектующих модулей, сетевым интерфейсам, эргономическим параметрам устройств и т.д.

Обязательным условием функционирования АРМ является техническое обеспечение. Это обоснованно выбранный комплекс технических средств для их оснащения.

Средства обработки информации — вычислительные машины разных мощностей и типов — составляют основу технического обеспечения вычислительных сетей. Характерной особенностью практического использования технических средств в организационно-экономическом управлении в настоящее время является переход к децентрализованной и сетевой обработке на базе ПЭВМ.

Если ПЭВМ используется в качестве АРМ небольшой локальной сети, на котором централизованно хранится вся информация, необходимая для работы, объем обрабатываемой информации невелик. Скорость работы при этом определяется не быстродействием компьютера, а скоростью диалога оператора и машины. Отсюда вытекает, что в данном случае вполне приемлема ПЭВМ с небольшим быстродействием и минимальным объемом ОЗУ.

В другом случае, если компьютер предназначается для регулярной подготовки объемных документов и использует для этого большие массивы информации, необходима установка мощных машин с большим объемом внешней и внутренней памяти.

Информационное наполнение АРМ при определении круга пользователей и выяснении сущности решаемых ими задач осуществляет информационное обеспечение АРМ. В сфере организационного управления пользователи могут быть условно разделены на три категории:

    руководители;

    персонал руководителей;

    обслуживающий персонал.

Разрабатываемые АРМ для разных категорий пользователей отличаются видами представления данных. К примеру, обслуживающий персонал обычно имеет дело с внутренними данными организации, решает повторяющиеся задачи, пользуется, как правило, структурированной информацией. Руководителям требуются как внутренние, так и внешние данные для реализации цели управления или принятия решения 3.

Применение АРМ не должно нарушать привычный пользователю ритм работы. АРМ концентрируют внимание пользователя на логической структуре решаемых задач, а не на характеристике реализующей их программной системы. Однако если заданное системе действие не производится, пользователь должен знать причину, и информация об этом должна выдаваться на экран.

Математическое обеспечение АРМ представляет собой совокупность алгоритмов, обеспечивающих формирование результатной информации. Математическое обеспечение служит основой для разработки комплекса прикладных программ.

В составе программного обеспечения (ПО) АРМ можно выделить два основных вида обеспечения, различающихся по функциям:

    общее (системное);

    специальное (прикладное).

К общему программному обеспечению относится комплекс программ, обеспечивающий автоматизацию разработки программ и организацию экономичного вычислительного процесса на ПЭВМ безотносительно к решаемым задачам. Специальное программное обеспечение представляет собой совокупность программ решения конкретных задач пользователя.

В качестве операционных систем АРМ, созданных на базе 16-разрядных ПЭВМ, обычно используется MS DOC, на базе 32-разрядных — Windows, OS/2 и UNIX.

Основными приложениями пакетов прикладных программ, входящих в состав специального ПО АРМ, являются обработка текстов, табличная обработка данных, управление базами данных, машинная и деловая графика, организация человеко-машинного диалога, поддержка коммуникаций и работа в сетях.

Эффективными в АРМ являются многофункциональные интегрированные пакеты, реализующие несколько функций переработки информации, например табличную, графическую, управление базами данных, текстовую обработку в рамках одной программной среды.

Интегрированные пакеты удобны для пользователей. Они имеют единый интерфейс, не требуют стыковки входящих в них программных средств, обладают достаточно высокой скоростью решения задач.

Лингвистическое обеспечение АРМ включает языки общения с пользователем, языки запросов, информационно-поисковые языки, языки-посредники в сетях. Языковые средства АРМ обеспечивают однозначное смысловое соответствие действий пользователя и аппаратной части в виде ПЭВМ. Одновременно языки АРМ должны быть пользовательско-ориентированными, в том числе профессионально-ориентированными.

Основу языков АРМ составляют заранее определяемые термины, описания способов установления новых терминов, списки правил, на основе которых пользователь может строить формальные конструкции, соответствующие его информационной потребности. Например, в одних АРМ данные и конструкции представляются в виде таблиц, в других — в виде операторов специального вида.

Языковые средства АРМ можно разделить по видам диалога. Средства поддержки диалога определяют языковые конструкции, знание которых необходимо пользователю. В одном АРМ может быть реализовано несколько типов диалога: инициируемый ЭВМ, с помощью заполнения шаблонов, с использованием меню, гибридный.

Организационное обеспечение АРМ включает комплекс документов, регламентирующих деятельность специалистов при использовании компьютера или терминала другого вида на рабочем месте и определяющих функции и задачи каждого специалиста.

Специалистом выполняются на АРМ следующие операции:

1) ввод информации с документов при помощи клавиатуры (с визуальным контролем по экрану дисплея);

2) ввод данных в ПЭВМ с магнитных носителей с других АРМ;

3) прием данных в виде сообщений по каналам связи с других АРМ в условиях функционирования локальных вычислительных сетей;

4) редактирование данных и манипулирование ими;

5) накопление и хранение данных;

6) поиск, обновление и защита данных;

7) вывод на экран, печать, магнитный носитель результатной информации, а также различных справочных и инструктивных сообщений пользователю;

8) формирование и передача данных на другие АРМ в виде файлов на магнитных носителях или по каналам связи в вычислительных сетях;

9) получение оперативных справок по запросам.

Методическое обеспечение АРМ состоит из методических указаний, рекомендаций и положений по внедрению, эксплуатации и оценке эффективности их функционирования. Оно включает в себя также организованную машинным способом справочную информацию об АРМ в целом и отдельных его функциях, средства обучения работе на АРМ, демонстрационные примеры 4.

Эргономическое обеспечение АРМ представляет собой комплекс мероприятий, обеспечивающих максимально комфортные условия использования АРМ специалистами. Это предполагает выбор специальной мебели для размещения техники АРМ, организацию картотек для хранения документации и магнитных носителей.

Одна из важнейших функций эргономического обеспечения АРМ - уменьшение отрицательных воздействий на человека со стороны ПЭВМ.

Правовое обеспечение АРМ — это система нормативно-правовых документов, определяющих права и обязанности специалистов в условиях функционирования АРМ. Эти документы строго увязаны с комплексом разработок, регламентирующих порядок хранения и защиты информации, правила ревизии данных, обеспечение юридической подлинности совершаемых на АРМ операций и т.д.

Эффективное функционирование АИС и АРМ базируется на комплексном использовании современных технических и программных средств обработки информации в совокупности с современными организационными формами размещения техники.

Выбор организационных форм использования программно-технических средств целесообразно осуществлять с учетом их рассредоточения по уровням иерархии управления в соответствии с организационной структурой автоматизируемого объекта. При этом основным принципом выбора является коллективное обслуживание пользователей, отвечающее структуре экономического объекта.

С учетом современной функциональной структуры территориальных органов управления совокупность программно-технических средств должна образовывать, по меньшей мере, трехуровневую глобальную систему обработки данных с развитым набором периферийных средств каждого уровня (см. рисунок 1).

Первый уровень — центральная вычислительная система территориального или корпоративного органа, включающая одну или несколько мощных ЭВМ или мэйнфреймов. Ее главная функция — общий, экономический и финансовый контроль, информационное обслуживание работников управления.

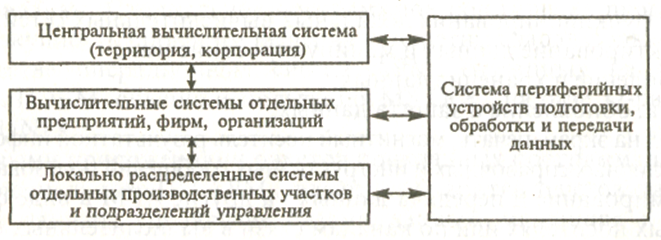

Рисунок 1 - Принципиальная схема многоуровневой организации программно-технических средств ЛВС

Второй уровень вычислительные системы предприятий (объединений), организаций и фирм, которые включают мэйнфреймы, мощные ПЭВМ, обеспечивают обработку данных и управление в рамках структурной единицы Третий уровень — локально распределенные вычислительные сети на базе ПЭВМ, обслуживающие производственные участки нижнего уровня. Каждый участок оснащен собственной ПЭВМ, которая обеспечивает комплекс работ по первичному учету, учету потребности и распределения ресурсов. В принципе это может быть АРМ, выполняющее функциональные вычислительные процедуры в рамках определенной предметной области.

В то же время на каждом уровне иерархии управления имеют место три способа организации технических средств: централизованный, децентрализованный и иерархически распределенный. Первый способ предполагает выполнение всех работ по обработке данных, начиная со сбора и регистрации данных, в одном центре обработки; второй предусматривает предварительную обработку информации, которая не требует создания очень крупных массивов данных, на периферийном оборудовании удаленного пользователя низовых звеньев экономического объекта; при третьем способе технология обработки оптимально распределена по уровням управления системы.

1.2 Характеристика основных элементов АРМ

АРМ должен отвечать следующим требованиям:

1) своевременное удовлетворение информационной и вычислительной потребности специалиста;

2) минимальное время ответа на запросы пользователя;

3) адаптация к уровню подготовки пользователя и его профессиональным запросам;

4) простота освоения приемов работы на АРМ и легкость общения, надежность и простота обслуживания;

5) терпимость по отношению к пользователю;

6) возможность быстрого обучения пользователя;

7) возможность работы в составе вычислительной сети.

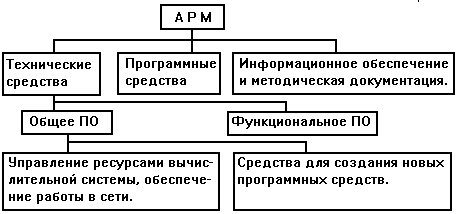

Обобщенная схема АРМ представлена на рисунке 2.

Рисунок 2 - Схема автоматизированного рабочего места

Общее программное обеспечение (ПО) обеспечивает функционирование вычислительной техники, разработку и подключение новых программ. Сюда входят операционные системы, системы программирования и обслуживающие программы.

Профессиональная ориентация АРМ определяется функциональной частью ПО (ФПО). Именно здесь закладывается ориентация на конкретного специалиста, обеспечивается решение задач определенных предметных областей.

При разработке ФПО очень большое внимание уделяется вопросам организации взаимодействия “человек-машина”. Пользователю интересно и увлекательно работать на ЭВМ только в том случае, когда он чувствует, что он занимается полезным, серьезным делом. В противном случае его ждут неприятные ощущения. Непрофессионал может почувствовать себя обойденным и даже в чем-то ущемленным только потому, что он не знает неких “мистических” команд, набора символов, вследствие чего у него может возникнуть глубокая досада на все программное обеспечение или служителей культа ЭВМ 5.

Анализ диалоговых систем с точки зрения организации этого диалога показал, что их можно разделить (по принципу взаимодействия пользователя и машины) на:

    системы с командным языком

    “человек в мире объектов”

    диалог в форме “меню”

Применение командного языка в прикладных системах это перенос идей построения интерпретаторов команд для мини - и микро ЭВМ. Основное его преимущество - простота построения и реализации, а недостаток - продолжение их достоинств: необходимость запоминания команд и их параметров, повторение ошибочного ввода, разграничение доступности команд на различных уровнях и пр. Таким образом, в системах с командным языком пользователь должен изучать язык взаимодействия.

Внешне противоположный подход “человек в мире объектов” - отсутствуют команды и человек в процессе работы “движется” по своему объекту с помощью клавиш управления курсором, специальных указывающих устройств (мышь, перо), функциональных комбинаций клавиш. Диалог в форме меню “меню” представляет пользователю множества альтернативных действий, из которых он выбирает нужные. В настоящее время наиболее широкое распространение получил пользовательский интерфейс, сочетающий в себе свойства двух последних. В нем все рабочее пространство экрана делится на три части (объекта). Первая (обычно располагающаяся вверху) называется строкой или полосой меню. С ее помощью пользователь может задействовать различные меню, составляющие “скелет” программы, с их помощью производится доступ к другим объектам (в т.ч. управляющим). Вторая часть (обычно располагается внизу или в небольших программах может вообще отсутствовать) называется строкой состояния. С ее помощью могут быстро вызываться наиболее часто используемые объекты или же отображаться какая-либо текущая информация. Третья часть называется рабочей поверхностью (поверхностью стола) - самая большая. На ней отображаются все те объекты, которые вызываются из меню или строки состояния. Такая форма организации диалога человека и машины наиболее удобна (по крайней мере на сегодняшний день ничего лучшего не придумано) и все современные программы в той или иной мере используют ее. В любом случае она должна соответствовать стандарту CUA (Common User Access) фирмы IBM.

Рассмотрим теперь два подхода к разработке АРМ. Первый подход - функциональный представляет собой автоматизацию наиболее типичных функций.

Посмотрим, как адаптируется функциональное ПО (ФПО) к конкретным условиям применения. Отметим программные средства, которые являются базовыми при АРМ для различных профессий, связанных с обработкой деловой информации и принятием управленческих решений.

Первыми появились программные средства для автоматизации труда технического персонала, что обусловлено, вероятно, большой формализацией выполняемых ими функций. Наиболее типичным примером являются текстовые редакторы (процессоры). Они позволяют быстро вводить информацию, редактировать ее, сами осуществляют поиск ошибок, помогают подготовить текст к распечатке. Применение текстовых редакторов позволят значительно повысить производительность труда машинисток.

Специалистам часто приходится работать с большими объемами данных, с тем, чтобы найти требуемые сведения для подготовки различных документов. Для облегчения такого рода работ были созданы системы управления базами данных (СУБД: DBASE, RBASE, ORACLE и другие). СУБД позволяют хранить большие объемы информации, и, что самое главное, быстро находить нужные данные. Так, например, при работе с картотекой постоянно нужно перерывать большие архивы данных для поиска нужной информации, особенно если карточки отсортированы не по нужному признаку. СУБД справится с этой задачей за считанные секунды.

Большое число специалистов связано также с обработкой различных таблиц, так как в большинстве случаев экономическая информация представляется в виде табличных документов. КЭТ (крупноформатные электронные таблицы) помогают создавать подобные документы. Они очень удобны, так как сами пересчитывают все итоговые и промежуточные данные при изменении исходных. Поэтому они широко используются, например, при прогнозировании объемов сбыта и доходов.

Достаточно большой популярностью в учреждениях пользуются программные средства АРМ для контроля и координации деятельности организации, где вся управленческая деятельность описывается как совокупность процессов, каждый из которых имеет даты начала, конца и ответственных исполнителей. При этом деятельность каждого работника увязывается с остальными. таким образом создается план-график работ. Пакет может автоматически при наступлении срока формировать задания исполнителям, напоминать о сроке завершения работы и накапливать данные об исполнительской деятельности сотрудников.

Важную роль в учрежденческой деятельности играет оперативный обмен данными, который занимает до 95% времени руководителя и до 50% времени специалистов. В связи с этим получили распространение программные средства типа “электронная почта”. Их использование позволяет осуществлять рассылку документов внутри учреждения, отправлять, получать и обрабатывать сообщения с различных рабочих мест и даже проводить совещания специалистов, находящихся на значительном расстоянии друг от друга. Проблема обмена данными тесно связана с организацией работы АPM в составе вычислительной сети6.

В настоящее время наблюдается тенденция к созданию так называемых интегрированных пакетов, которые вмещают в себя возможности и текстовых редакторов, и таблиц, и графических редакторов. Наличие большого числа различных программ для выполнения в сущности одинаковых операций - создания и обработки данных обусловлено наличием трех различных основных видов информации: числовой, текстовой и графической. Для хранения информации чаще всего используются СУБД, которые позволяют соединять все эти типы данных в единое целое. Сейчас идет бурное развитие двух других видов информации: звуковой и видеоинформации. Для них уже созданы свои редакторы и не исключено что в скором времени эти виды информации станут неотъемлемой частью большинства баз данных.

Хотя современное ФПО отвечает почти всем требованиям, налагаемых на него работниками различных профессий, чего-то все равно всегда не хватает. Поэтому большим плюсом такого ПО является возможность его доработки и изменения. Что же касается разработки новых программных средств в АРМ, то она ведется по двум направлениям: создание нового ПО для новых профессий и специализация ПО для существующих профессий. В настоящее время наблюдается тенденция перехода к созданию АРМ профессионального назначения. Оно выражается в следующем:

    учет решаемых задач

    взаимодействие с другими сотрудниками

    учет профессиональных привычек и склонностей

    разработка не только ФПО, но и специальных технических средств (мышь, сеть, автоматический набор телефонных номеров и пр.)

Оснащение специалистов такими АРМ позволяет повысить производительность труда учрежденческих работников, сократить их численность и при этом повесить скорость обработки экономической информации и ее достоверность, что необходимо для эффективного планирования и управления.

1.3 Информационная технология проектирования автоматизированного рабочего места и эргономика аппаратных и программных средств АРМ

В современных условиях автоматизированные рабочие места не создаются с нуля. В экономике практически на всех уровнях управления и во всех экономических объектах (от органов регионального управления, финансово- кредитных организаций, предприятий, фирм до организаций торговли и сфер обслуживания) функционируют системы автоматизированной обработки информации. Однако переход к рыночным отношениям, возросшая в связи с этим потребность в своевременной,, качественной, оперативной информации, оценка ее как важнейшего ресурса в управленческих процессах, а также последние достижения научно- технического прогресса вызывают необходимость перестройки функционирующих автоматизированных систем в экономике, создания информационных систем и информационных технологий на новой технической и технологической базах.

Поиск рациональных путей проектирования идет по следующим направлениям:

1. Разработка типовых проектных решений, зафиксированных в пакетах прикладных программ (ППП) для решения экономических задач с последующей привязкой ППП к конкретным условиям внедрения и функционирования;

2. Разработка автоматизированных систем проектирования.

Наиболее эффективно информатизации поддаются следующие виды деятельности: бухгалтерский учет, включая управленческий и финансовый; справочное и информационное обслуживание экономической деятельности; организация труда руководителя; автоматизации документооборота; экономическая и финансовая деятельность, обучение.

Наибольшее число ППП создано для бухгалтерского учета. Среди них можно отметить «1С: бухгалтерия», «Турбо-Бухгалтер», «Инфо-Бухгалтер», «Парус» и др.

Справочное и информационное обеспечение управленческой деятельности представлено следующими ППП «Гарант» (налоги, бухучет, аудит, предпринимательство); «Консультант +» (налоги, бухучет, аудит, предпринимательство).

Экономическая и финансовая деятельности представлении следующими ППП:

- экономический анализ и прогноз деятельности фирмы, организации, реализующий функции: экономический анализ деятельности фирмы, предприятия; составления бизнес-планов;

- технико-экономическое обоснование возврата кредитов; анализ и отбор вариантов деятельности; прогноз баланса, потоков денежных средств и готовой продукции.

В последнее время все большее число организаций, предприятий, фирм предпочитают покупать готовые пакеты и технологии, а если необходимо, добавлять к ним свое программное обеспечение, так как разработка собственных ИС и ИТ связана с высокими затратами и риском 7.

Автоматизированные системы проектирования-второй, быстроразвивающийся путь ведения проектировочных работ.

Ускоренное и масштабное развитие приобрели эргономические исследования и разработки в области аппаратных и программных средств вычислительной техники, а также проектирование деятельности пользователя с компьютером и формирование рабочей среды. Основная цель обеспечить создание компьютерных систем, наиболее пригодных к использованию, удобных и безопасных.

Производители и пользователи уделяют пристальное внимание учету требований эргономики при создании компьютерных систем, созданию «дружественных» человеку систем. Это позволяет:

1. Сократить время обучения и затраты на него;

2. Уменьшить число ошибок человека при вводе данных и получении информации;

3. Исключить потребность в экстенсивных системах поддержки пользователей и оказании экстренной помощи;

4. Повысить эффективность работы специалистов;

5. Снизить стоимость отладки;

6. Обеспечить безопасность и сохранение здоровья пользователей;

7. Увеличить конкурентоспособность одного типа компьютерных систем по сравнению с другими при идентичных технических и функциональных возможностях;

8. Повысить способность пользователя к принятию новых систем.

В связи с широкой компьютеризацией различных сфер жизни каждый человек - потенциальный пользователь информационной технологии, и большинство людей не заинтересованы тратить много времени на приобретение профессиональных навыков работы с многочисленными вычислительными системами разной конструкции. Поэтому перед фирмами- изготовителями, способными превращать в капитал естественное взаимодействие человека и вычислительной техники, открывается огромный рынок.

1.4 Примеры автоматизированных рабочих мест

На сегодняшний день существует огромное количество АРМ. Возможно привести следующие примеры АРМ, в которых значительное место отведено аппаратной реализации:

1) АРМ безопасности "Инспектор +"

Это комплексное решение для охраны объектов практически любой протяженности и отраслевой принадлежности. Применение уникальных технологий, разработанных специалистами компании, даёт возможность не только осуществлять контроль над охраняемой территорией с помощью подсистем, входящих в "Инспектор + ", но и проводить комплексный анализ ситуации, основываясь на данных от различных модулей. Это становится возможным, поскольку подсистемы представляют собой не отдельно работающие модули, а интегрированные части одной большой программы, которая называется АРМ «Инспектор +».

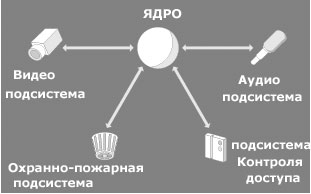

Рисунок 3 - Структура системы «Инспектор+»

Каждый модуль, посредством своих специфических датчиков, поставляет программе поток данных о ситуации на охраняемом объекте. Программа же не только обрабатывает информацию от отдельных модулей, но и позволяет осуществить их совместную работу, когда взаимодействие подсистем происходит на основе заранее запрограммированных реакций охранного оборудования одной подсистемы на события с датчиками другой. Такое взаимодействие отдельных модулей становится возможным, поскольку программа "Инспектор + " использует объектно-ориентированный подход по отношению к подключаемому охранному оборудованию всех подсистем.

Для построения системы охраны объекта применяются самые разные сенсорные и исполнительные охранные устройства: видеокамеры, микрофоны, считыватели карточек для контроля доступа, инфракрасные сенсоры, датчики разбиения стекла и пр. Все эти физические устройства могут принадлежать разным подсистемам "Инспектор + ", но для самой программы все они являются типовыми объектами с набором зарезервированных свойств8.

Таким образом, в программе «Инспектор + » каждому физическому охранному устройству соответствует его виртуальный аналог. Исходя из вышеописанной концепции, вся работа ведётся с виртуальными объектами в виртуальной среде "Инспектор + ". Здесь эти объекты можно связывать практически любыми отношениями и условиями взаимодействия независимо от подсистем, к которым они принадлежат.

Рисунок 4 - Структура АРМ контроля системы «Инспектор +»

Связь виртуальных охранных объектов в программе "Инспектор +" осуществляется посредством специальных макросов или скриптов. С их помощью, к имеющимся модулям можно применить практически любую логику взаимодействия. Например, при срабатывании считывателя контроля доступа, включается на запись соответствующая камера видео наблюдения. Описанная концепция позволила не только организовать виртуальное взаимодействие тысяч самых разных компонентов систем безопасности, находящихся на больших расстояниях друг от друга, между собой, но и обеспечить управление любым физическим устройством, подключенным к системе с любого рабочего места системы.

2) АРМ дежурного оператора пункта централизованной охраны НПО «Центр - ПРОТОН»

Данное автоматизированное рабочее место оператора является функциональным расширением радиосистемы «Радиус» для обеспечения отображения полной карты состояния объектов, ведения базы данных объектов и статистики принятых сообщений.

В состав АРМ входит ПЭВМ (компьютер) типа IBM PC на базе процессора Pentium и программное обеспечение ПО АРМ «Радиус».

3) АРМ для системы среднего и высшего образования

Группа компаний "Формоза" представляет АРМы для учителя, для библиотекаря и для школьного администратора. Каждое из предлагаемых АРМ - это полностью укомплектованное и готовое к работе учебное оборудование. Внедрение АРМ - это один из шагов к решению такой актуальной задачи, как создание в образовательном учреждении единого информационного пространства.

Учебное оборудование АРМ учителя включает в себя мультимедийный компьютер TEEN на базе процессора Intel(r) Рentium(r) 4 с предустановленным ПО (Windows 2000, Office XP RUS) и с полным набором функций, необходимых для полноценного процесса обучения. В комплект АРМ входит мультимедиа-проектор Hitachi CP-X 275. Его использование позволяет учителю при необходимости переносить компьютерное и видеоизображение на большой экран. Проектор прост в эксплуатации, для работы с ним не требуется никаких специальных знаний и навыков. Также преподаватель может воспользоваться системой "видеокамера - проектор - экран" например, при проведении химического или физического опыта. И экран (размер - 150х150 см, на штативе), и цифровая видеокамера (D-LINK DSC-350), и даже стол для проектора включены в комплект оборудования.

Из других периферийных устройств, входящих в спецификацию учебного оборудования АРМ учителя, следует отметить лазерный принтер и планшетный сканер Microtek ScanMaker - как привычные и уже необходимые инструменты в любой сфере деятельности.

Программное обеспечение АРМ учителя было разработано для обеспечения подготовительной и обучающей деятельности преподавателя. Сюда входят планирование учителем своей деятельности, процесс подготовки к уроку (выбор необходимого теоретического материала, выбор задач и т.д.), проведение занятий и проверка знаний учеников (тесты, экзамены и т.д.). Использование АРМ упрощает моделирование данных процессов и ведет к усовершенствованию системы обучения.

Учебное оборудование АРМ библиотекаря включает в себя мультимедийный компьютер TEEN на базе процессора Intel(r) Рentium(r) 4 с предустановленным ПО (Windows 2000, Office XP AE RUS). Так как сегодня деятельность школьного библиотекаря предполагает работу с Интернет, в поставку АРМ входит внешний факс-модем 56K v.90. Планшетный сканер Microtek ScanMaker позволит библиотеке создать базу данных по некоторым дисциплинам, недостаточно обеспеченным учебной литературой, и может послужить основой для создания в библиотеке службы электронной доставки документов. И как уже неотъемлемое периферийное устройство в комплект оборудования включен лазерный принтер.

Программное обеспечение АРМ библиотекаря включает в себя комплекс программ, позволяющих автоматизировать все библиотечные процессы. Теперь школьная библиотека может взять на себя функции хранения и распространения не только печатной, но и электронной информации, полученной из Интернет или с электронных носителей (энциклопедии на оптических дисках, электронные учебники и т.д.). Система позволяет вести всю документацию "на современном уровне", поддерживать базу данных читателей, осуществляя в конце года их автоматический перевод из класса в класс, каталог художественной и учебной литературы, производить поиск нужной литературы по названию или ключевым словам, проводить списание устаревшей и испорченной литературы, готовить сводки и формы для бухгалтерии и администрации школы, справки для учителей-предметников о литературе, которую берут их ученики, и ряд других операций.

Учебное оборудование АРМ школьного администратора включает в себя мультимедийный компьютер TEEN на базе процессора Intel(r) Рentium(r) 4 с предустановленным ПО (Windows 2000, Office XP AE RUS), а также все, что необходимо для школьного делопроизводства: факс на обычной бумаге, РС-факс, лазерный принтер, цифровой копировальный аппарат и цветной сканер.

Деятельность школьного администратора непосредственно связана со сбором, хранением, обработкой и передачей информации. Для большой школы объем информации огромен. Для того чтобы работу с информацией автоматизировать, и было разработано АРМ школьного администратора. Расписание уроков, табель учета рабочего времени, отчет по итогам четвертей (рейтинги учащихся и учителей, успеваемость и качество знаний), перемещения, подготовка информации исследовательского характера для диагностики развития школы - вся эта информация вводится, обрабатывается и передается с помощью компьютера. Далее весь обработанный (проанализированный) материал широко используется на педагогических советах, советах при директоре по плану работы школы, общих и классных родительских собраниях, конференциях.

4) АРМ - кладовщика склада готовой продукции ООО «ИнфоТек- Сервис»

Данный АРМ предназначен:

    учета передачи продукции со склада в транспортное средство покупателя;

    оперативного учета движения продукции по складу готовой продукции;

    автоматизации процесса выписки отгрузочно - сопроводительных документов;

    проведение инвентаризации продукции на складе готовой продукции;

    ведения в реальном времени наличия изделий на складе.

На компьютер, установленный на складе, подключается оптический интерфейс OR20 для сброса данных с карандаша MW25. Кладовщики обеспечиваются карандашами MW25. Кладовщик при отгрузке(приемке) продукции карандашом считывает серийный номер холодильника. После окончания загрузки осуществляет сброс информации с карандаша на компьютер с автоматической привязкой номера рабочего места (табельный номер кладовщика), дата и время. Данные сохраняются в компьютере. Таким образом можно гибко изменять количество мест отгрузки и приемки продукции и их расположение .

Для полноценного функционирования данного АРМ должны также использоваться следующие АРМы:

а) ведение договоров и протоколов согласования цен с покупателями. Договор ведется по номенклатуре и требуемому покупателями ассортименту (артикул, размер, сорт, цвет и количеству). Протоколы пересогласовываются периодически при изменении цен.

б) выписка приказа (распоряжения) на отгрузку. Осуществляет товаровед на основании договора, протокола согласования цен, наличия необходимой продукции на складе и данных по фактическим расчетам покупателем за ранее полученную продукцию или наличие предоплаты. Считаем, что имеется АРМ (финансового отдела) для ввода данных по оплатам за отгруженную продукцию покупателями по договорам (предусматривает типы оплат - предоплата, инкассо, под реализацию и т.п.).

В рамках АРМа осуществляется следующее:

а) Приказы на отгрузку просматриваются на компьютере склада готовой продукции. На основании их осуществляется печать отборочной ведомости для работника склада. Отборка продукции на тележки или в транспорт покупателя осуществляется со считыванием данных со штрихкодов упаковки. При отгрузке продукции более удобно и целесообразно использовать переносные терминалы MEMOR2000. Предусматривается при отгрузке считывать штриховой код с каждой упаковки продукции, что позволит избежать пересортицы по артикулам и размерам. После отбора продукции учетчик подходит к компьютеру и сбрасывает с карандаша информацию на него. Осуществляется сверка в компьютере считанных данных и данных приказа. После сверки и подтверждения кладовщиком осуществляет печать товарно-транспортной накладной (ТТН-1). При выписке ТТН-1 осуществляется ввод данных - номер машины, номер доверенности, ФИО водителя и паспортные данные. Выписка ТТН-1 подтверждает факт отгрузки - расход со склада, хотя подтверждение осуществляется после отметки прохождения транспортной проходной. ТТН-1 попадают в базу расхода изделий со склада.

б) Инвентаризация продукции на складе готовой продукции. Осуществляется по приказу главного бухгалтера - назначается комиссия.

Технология проведения инвентаризации следующая:

- переносным терминалом считываются технологические штриховые коды с упаковок готовой продукции, а затем сбрасываются данные на компьютер. Программно осуществляется сверка данных в базе данных по складу в компьютера и сброшенных данных с карандаша. Выдается протокол отклонений - ведомость инвентаризации на дату. При серьезных отклонениях выдаются “ Акт на оприходование излишков, обнаруженных на складе” или Акт на недостачу продукции.

Примерный перечень выходных форм данного АРМа:

а) Приход продукции на склад готовой продукции в разрезе видов продукции, артикулов и размеров;

б) Расход продукции со склада в разрезе видов продукции, артикулов и размеров;

в) Наличие продукции на складе готовой продукции (в различных разрезах);

г) Ведомость движения продукции по складу за период;

д) Ведомость инвентаризации на дату.

Технические средства АРМа:

    персональный компьютер (один);

    обычный принтер к компьютеру, например: EPSON-1050FX;

    щелевой считыватель для считывания информации с пропусков: DLS2000;

    считывающий карандаш MW25 (по количеству контрольных точек и рабочих смен);

    оптический интерфейс OR20;

    зарядное устройство на 4 карандаша.

Таким образом, видно, что сфера применения АРМов является очень широкой, при этом, основным фактором использования АРМ является его экономическая эффективность, выражающаяся в уменьшении издержек при его эксплуатации.

2 Описание технических средств АРМ систем автоматизации проектирования (САПР)

2.1 Понятие САПР

Термин САПР - "Система автоматического проектирования" (в английской нотации CAD) появился в конце пятидесятых годов, когда Д.Т.Росс начал работать над одноименным проектом в Массачусетском Технологическом Институте (MIT). Первые CAD - системы появились десять лет спустя.

За последние 25 лет CAD - системы, как системы геометрического моделирования, были значительно усовершенствованы: появились средства 3D- поверхностного и твердотельного моделирования, параметрического конструирования, был улучшен интерфейс 9.

Несмотря на все эти усовершенствования, касающиеся, в основном, геометрических функций, CAD - системы оказывают конструктору слабую помощь с точки зрения всего процесса конструкторского проектирования. Они обеспечивают описание геометрических форм и рутинные операции, такие как образмеривание, генерация спецификаций и т.п. Эти ограничения и чисто геометрический интерфейс оставляет методологию конструкторской работы такой же, какой она была при использовании чертежной доски. Развитие получили также системы автоматизации проектирования технологических процессов (CAPP) и программирования изготовления деталей на станках с ЧПУ (CAM). Однако, подобно CAD - системам, эти усовершенствования не затронули процесс проектирования: CAPP - системы могут генерировать технологические процессы, но только при условии предварительного специального описания изделия с помощью конструкторско - технологических элементов. CAM -системой может быть использована геометрическая модель CAD - системы, но все функции CAPP - системы (проектирование технологии обработки)- перекладываются на инженера.

Помимо проектирования, инженерная деятельность связана с инженерным бизнесом и менеджментом. Сюда, в частности, входят автоматизированные системы управления производством (АСУПр). Эти системы обычно развиваются без какой - либо интеграции с САПР.

До последнего времени концепция автоматизации труда конструктора базировалась на принципах геометрического моделирования и компьютерной графики. При этом, системы компьютеризации труда конструкторов, технологов, технологов - программистов, инженеров - менеджеров и производственных мастеров развивались автономно и Инженерные Знания - основа проектирования, оставались вне компьютера. Такое положение не удовлетворяет современным требованиям к автоматизации. Сейчас необходима комплексная компьютеризация инженерной деятельности на всех этапах жизненного цикла изделий, которая получила название CALS (Computer Aided Life-cycle System) технологии. Традиционные САПР с их геометрическим, а не информационным ядром, не могут явиться основой для создания таких систем. Сегодня каждое изделие в процессе своего жизненного цикла должно представляться в компьютерной среде в виде иерархии информационных моделей, составляющих единое целое и имеющих соподчиненность .

2.2 Аппаратные средства АРМ САПР

Основными аппаратными средствами САПР являются :

    принтеры;

    мониторы;

    системные блоки;

    плоттеры;

Рассмотрим основные аппаратные блоки более подробно.

Мониторы в АРМ САПР выполняют одну из основных функций – визуализацию построенного чертежа.

Современные мониторы делятся на два класса – мониторы с электронно-лучевой трубкой (ЭЛТ), и жидкокристаллические мониторы (ЖК).

Классификация ЖК-мониторов приведена на рисунке 5.

Рисунок 5- Классификация ЖК-мониторов

На сегодняшний день ЖК-мониторы являются наиболее прогрессивными. Они используют следующие виды технологий:

    TN film

    IPS

    MVA

    PVA

Производителей LCD-панелей значительно меньше, чем изготовителей мониторов. Это связано с тем, что производство панелей требует постройки недешевых (особенно в условиях постоянной конкуренции) высокотехнологичных фабрик. Изготовление монитора на базе готового LCD-модуля (обычно поставляется LCD-панель в сборе с лампами подсветки) сводится к обычным монтажным операциям, для которых не требуется ни сверхчистых помещений, ни какого-либо высокотехнологичного оборудования.

Сегодня крупнейшими производителями и разработчиками панелей являются совместное предприятие Royal Philips Electronics и LG Electronics под названием LG.Philips LCD и компания Samsung.

LG.Philips LCD в первую очередь специализируется на IPS-панелях, поставляя их сторонним крупным компаниям, например, Sony и NEC. Компания Samsung более известна TN+Film и PVA-панелями, преимущественно для мониторов собственного производства.

Наиболее прогрессивными технологиями на сегодняшний день являются MVA и PVA-матрицы. При этом, стоимость мониторов на них может колебаться от 300 до 3000 долларов, в зависимости от прочей начинки. Лидерами рынка ЖК мониторов на сегодняшний день являются компании LG и Samsung, предлагающие свой товар во всех ценовых диапазонах.

Функционал компьютера определяется начинкой его системного блока. При этом, необходимость нестандартного функционала требует нестандартных решений, применяемых в системных блоках.

Большинство АРМ работают на достаточно простой аппаратуре, которая использует Wintel-подход к построению систем. В качестве центрального процессора используется CPU Intel или AMD частотой 2-3 ГГц, объём ОЗУ составляет от 128 Мбайт и выше (в зависимости от потребностей АРМ), наличие жесткого диска регламентируется необходимостью автономной работы, и лежит в пределах от 20 Гбайт и выше. Кроме того, спецификацией АРМ часто задаются такие параметры, как наличие в составе аппаратного обеспечения особых требований к видеокартам, требование наличия сетевой карты (при коллективной работе) и другие.

Необходимо отметить, что современные системные блоки, как правило, представляют собой сборные решения примерно одинакового качества и цены. В связи с этим, требования поставщиков АРМ к комплектации его brand-name компьютерами, как правило, не выдвигаются.

Современный принтер для АРМ приобретается, как правило, с учетом требований АРМ. Наиболее распространенным классом принтеров сейчас является класс лазерных принтеров. Распространение данные принтеры получили за качественную черно-белую печать. На сегодняшний день, там, где нет потребности в цветопередаче, используют лазерные принтеры. Лидером рынка лазерных принтеров являются фирмы HP и Canon, причем последняя – даже в большей степени.

Популяными моделями принтеров являются такие модели, как Canon LBP, HP серии 4000 и 4000, а также серий 1200 и 1300.

Использование струйных принтеров на современном этапе ограничено областями, где требуется цветопередача. При этом, недостаток струйных принтеров в производительности удалось преодолеть, современные струйные принтеры лишь немного не дотягивают по скорости до среднескоростных лазерных принтеров. Безусловным лидером на рынке струйных принтеров является фирма Epson, среди современных моделей принтеров которой можно выделить принтеры серии R – R220, R230, R240 и другие, имеющие как высокое качество печати, так и высокую надежность. В то же время, недостатком струйных принтеров является относительно дорогая и сложная головка печати, повреждение которой приводит к тому, что эксплуатация принтера становится невозможной. Если для принтеров, у которых головка встроена в картридж, такая проблема не страшна, то для принтеров, имеющих отдельную головку для печати и емкость для чернил, засыхание чернил в головке приводит к тому, что принтер необходимо менять.

Принтеры в АРМ САПР реализуют вспомогательную функцию, а основная функциональная нагрузка ложится на плоттер.

2.3 Плоттеры

Плоттер – это графопостроитель – аппаратный комплекс, управляемый компьютером, производящий построение чертежей на бумаге или другом носителе.

Задача вывода из вычислительных машин информации, представленной в графической форме, возникла одновременно с их появлением, и ее решение сделало возможным создание систем автоматизированного проектирования. Устройства, выполняющие в этих системах функции вывода графической информации на бумажный и некоторые другие виды носителей, называются графопостроителями, или плоттерами (от англ. plotter) - термин, который, как и многие другие англоязычные термины, уже почти вытеснил свой русскоязычный аналог (рис. 6).

Рисунок 6 - Внешний вид плоттера

Плоттеры можно разделить на два класса:

- векторного типа, в которых пишущий узел перемещается по двум или одной координате (в последнем случае по другой координате перемещается носитель информации). Типичные представители - перьевые плоттеры;

- растрового типа, в которых используется принцип создания изображения заполнением поверхности носителя точками красителя. Типичный представитель - струйный плоттер.

Со времени появления на рынке первого плоттера фирмы CalComp (1959 г., модель CalComp 565), который был перьевым, прошло почти сорок лет. За это время успело появиться несколько новых технологий вывода графической информации и смениться несколько поколений устройств. Менялись характеристики и фирмы-производители плоттеров, расширялся круг задач, требующих получения твердых копий графических документов, и росло число пользователей этого вида техники. Как и любой другой класс устройств, созданных человеком, различные виды плоттеров так же отличаются друг от друга, как различные породы собак. Сегодняшний рынок плоттеров весьма многообразен с точки зрения технологий, форматов получаемых изображений и цен.

Все виды плоттеров возможно разделить на следующие группы:

    перьевые плоттеры (ПП, Pen Plotter);

    карандашно-перьевые плоттеры

    струйные плоттеры (СП, Ink-Jet Plotter)

    электростатические плоттеры (ЭП, Electrostatic Plotter)

    плоттеры прямого вывода изображения (ПВИ, Direct Imaging Plotter)

    плоттеры на основе термопередачи (ПТ, Thermal Transfer Plotter)

    лазерные плоттеры (ЛП, Laser/LED Plotter)

2.3.1 Перьевые плоттеры

Перьевые плоттеры являются электромеханическими устройствами векторного типа и создают изображение при помощи пишущих элементов, обобщенно называемых перьями, хотя существуют различные виды пишущих элементов, отличающиеся друг от друга используемым типом жидкого красителя. Пишущие элементы бывают одноразовые и многоразовые; шариковые, фибровые, пластиковые и другие; с чернилами на водной или масляной основе; заполненные под давлением и обычные и т.д. Перо крепится в держателе пишущего узла, который имеет одну или две степени свободы перемещения.

Существуют два типа ПП: рулонные и планшетные. В ПП первого типа перо перемещается вдоль одной оси координат, а бумага - вдоль другой за счет захвата транспортным валом. Как правило, передача усилия перемещения производится за счет силы трения. В ПП второго типа бумага неподвижна, в то время как перо перемещается по всей плоскости изображения. Указанные перемещения выполняются при помощи шаговых (в подавляющем большинстве) устройств или линейных электродвигателей, в результате чего эти устройства создают при работе довольно сильный шум. Несмотря на то что принципиально планшетные плоттеры могут обеспечивать более высокую точность вывода информации, в настоящее время на рынке больших ПП (формата А0 и А1) доминируют рулонные плоттеры. Это связано с тем, что точность последних удовлетворяет требованиям подавляющего большинства задач.

Дополнительные преимущества у рулонных плоттеров следующие: они более компактны и удобны в работе, а также имеют возможность работать с чертежами большой длины (более десяти метров) или выводить несколько десятков чертежей друг за другом, отматывая при этом и отрезая от рулона лист необходимого размера автоматически. Плоттеры малого формата (А3) - обычно планшетные.

Отличительной особенностью ПП является высокое качество получаемого изображения, в том числе цветного при использовании цветных пишущих элементов. К сожалению, скорость вывода информации в ПП невысока, поэтому производители плоттеров используют все более быструю механику, пытаясь одновременно оптимизировать процедуру рисования, количество перемещений пишущего узла и бумаги, число смен пера, остановок и т.д.

На ПП традиционно выводят графические изображения, получаемые в системах автоматизированного проектирования. Чертеж, полученный, например, в AutoCAD'е, в основном состоит из линий, что соответствует принципу создания изображения векторным плоттером.

Примерами таких плоттеров являются Calcomp DesignMate 3024/3036 и Mutoh XP-30x. Это Перьевые плоттеры одного класса, оборудованные каруселью на 8 пишущих узлов и позволяющие выводить изображения практически на любых носителях (например, ватман низкого качества). В качестве пишущих узлов могут применяться карандаши, фломастеры и чернила.

Mutoh XP-30x позволяет заряжать держатель карандашей дешевыми цанговыми грифелями, которые можно найти в любом канцелярском магазине, что делает себестоимость печати на этих плоттерах крайне низкой.

2.3.2 Карандашно-перьевые плоттеры

Карандашно-перьевые плоттеры (Pen/Pencil Plotter) являются разновидностью перьевых плоттеров. Их отличие от последних состоит в возможности установки специализированного пишущего узла, в котором используются обычные карандашные грифели. Держатель пишущего узла в таких устройствах благодаря наличию специального механизма обеспечивает постоянную величину усилия нажима грифеля на бумагу и автоподачу грифеля при его стачивании. Прочая механика у карандашно-перьевых плоттеров абсолютно аналогична перьевым, поэтому в них также можно применять все пишущие узлы, используемые в последних.

Дополнительные преимущества карандашной технологии:

1. Карандашные грифели не вызывают проблем, как перья. Их краситель не высыхает, и они не имеют канала истечения красителя, который может забиваться твердыми частицами, в связи, с чем при их эксплуатации не требуется постоянно следить за процессом вывода информации плоттером.

2. Грифели можно покупать в магазинах канцелярских товаров, они дают значительную экономию на расходных материалах: одного хватает на несколько чертежей, при этом они дешевы.

3. Грифели позволяют максимально использовать скоростные возможности плоттера, так как карандаш пишет на любой скорости, при использовании же жидких красителей необходимо учитывать время их вытекания из пера и высыхания.

4. Карандашные изображения качественны, и, в то же время, их можно корректировать ластиком. Они дают хорошие оттиски при копировании.

5. Карандаш позволяет рисовать на любых бумажных носителях, в том числе и не очень высокого качества.

Такие плоттеры особенно привлекательны для тех, кто полагается больше на качество, нежели на количество изображений, и имеет скромный бюджет. Недостаток у карандашно-перьевых плоттеров только один. Так как за все надо платить, то расширение технологических возможностей - использование карандашей - оплачивается слегка большей, чем у обычных плоттеров, ценой устройства, однако эта разница очень быстро компенсируется в процессе эксплуатации.

Ведущие изготовители перьевых плоттеров: CalComp, Mutoh (карандашно-перьевые плоттеры), Summagraphics (Houston Instruments). В последние годы объем продаж и, соответственно, производства перьевых и карандашных плоттеров стал сильно сокращаться. На европейском и американском рынке их уже почти нет. Объем продаж этого типа плоттеров упал настолько, что фирма Hewlett-Hackard вообще перестала их выпускать. На российском рынке эта тенденция начала проявляться в полной мере с середины 1995 года. В моду прочно вошла струйная технология, и это уже свершившийся факт. Примером карандашно-перьевого плоттера может служить MUTOH AC-1650/AC-1880 (см. рисунок 7).

Рисунок 7 - Плоттер MUTOH AC-1650/AC-1880

2.3.3 Струйные плоттеры

Струйная печать - это процесс получения изображения, при котором его элементы создаются капельками чернил, вылетающими из сопла со скоростью достаточной, чтобы преодолеть зазор между соплом и поверхностью, на которой формируется изображение.

Метод газовых пузырей является термическим и больше известен под названием «инжектируемые пузырьки». Каждое сопло оборудовано нагревательным элементом (резистором), который при пропускании через него тока за несколько микросекунд нагревается до температуры около 500 градусов. Возникающие при резком нагревании газовые пузыри стараются вытолкнуть через выходное отверстие сопла необходимую каплю жидких чернил, которая переносится на бумагу (см. рисунок 8). При отключении тока нагревательный элемент остывает, паровой пузырь уменьшается и через входное отверстие поступает новая порция чернил.

Рисунок 8 - Принцип работы плоттера по методу газовых пузырей

Достоинством данной технологи является несомненная дешевизна печатающей головки. Срок ее работы ограничен и обычно она совмещается с картриджем. Недостатком является практически неуправляемый "взрывной" процесс выталкивания капли и, как следствие, возникновение вокруг точки тумана - крошечных капелек.

Важной конструктивной особенностью такого печатающего устройства является простая конструкция сопел. Причем, кроме низкой стоимости изготовления, есть еще ряд других преимуществ:

1. Высокая надежность каждого сопла, что упрощает конструкцию и, следовательно, уменьшает размер печатающего узла, так как не надо обеспечивать возможность замены сопел.

2. Сопла можно располагать очень близко друг к другу, а это увеличивает разрешение печати.

3. Отсутствие какого-либо звука при работе печатающей головки.

Печатающие головки могут быть цветными и иметь соответствующее число групп сопел. Для создания полноцветного изображения используется стандартная для полиграфии цветовая схема CMYK, использующая четыре базовых цвета: Cyan - голубой, Magenta - пурпурный, Yellow - желтый и Key ведущий (черный). Сложные цвета образуются смешением основных, оттенки различных цветов могут быть получены путем сгущения или разрежения точек соответствующего цвета в фрагменте изображения (аналогичный способ используется для получения различных оттенков серого цвета при выводе монохромных изображений). Качество цветной печати таково, что полученный полноцветный плакат нельзя отличить от изданного в типографии.

Существует три разновидности струйных плоттеров - монохромные, цветные (полноцветные) и с возможностью цветной печати (color capable). Струйные плоттеры с возможностью цветной печати часто вводят в заблуждение потенциальных покупателей своей низкой ценой и словом цветной в то же самое время. Этот тип струйных плоттеров хорош для получения чертежей с цветными линиями и однотонно закрашенными областями.

Приемлемая цена, высокое качество и большие возможности сделали СП серьезным конкурентом перьевых устройств. Спрос на них растет как со стороны тех, кто работает с настольными издательскими системами, в рекламном бизнесе, так и со стороны пользователей систем автоматизированного проектирования, выпускающих сложные чертежи формата А0. Однако данные устройства, как и перьевые плоттеры, не совсем устраивают пользователей с большими объемами выводимой графической информации. Там, где требуется получение очень большого числа чертежей в течение небольшого времени, лучше применять плоттеры прямого вывода или лазерные.

Ведущие изготовители струйных плоттеров - CalComp, Hewlett-Packard, Summagraphics, Encad. Примером струйного плоттера является плоттер HP DesignJet Т610 (см. рисунок 9).

Рисунок 9 - Струйный плоттер НР Т610

2.3.4 Электростатические плоттеры

Электростатические плоттеры (ЭП, Electrostatic Plotter) как и струйные плоттеры, используют жидкие красители. Электростатическая технология основывается на создании скрытого электрического изображения (потенциального рельефа) на поверхности носителя. При этом в качестве носителя используется специальная электростатическая бумага, рабочая поверхность которой покрыта тонким слоем диэлектрика, а основа пропитана гидрофильными солями, позволяющими получить требуемую влажность и электропроводность. Для записи информации используют записывающие головки, представляющие собой блоки тончайших электродов. Потенциальный рельеф появляется при осаждении на поверхность диэлектрика свободных зарядов, образующихся при возбуждении электродов высоковольтными импульсами напряжения. Когда бумага проходит через проявляющий узел с жидким намагниченным тонером, его частички остаются на заряженных участках бумаги. Полная цветовая гамма получается за четыре цикла создания скрытого изображения и прохода носителя через четыре проявляющих узла с соответствующими тонерами.

Отличительные особенности данного типа плоттеров - скорость, надежность, качество и производительность. Изображение, полученное на ЭП, весьма устойчиво и не выгорает под действием ультрафиолетовых лучей, а стоимость электростатической бумаги находится на уровне стоимости высококачественной типографской. Данный тип плоттеров относится к числу дорогостоящих, поэтому такие устройства приобретаются пользователями, имеющими оправданно высокие требования к производительности и качеству, и для достижения максимальной эффективности используются как сетевые устройства, в связи, с чем имеют в стандартной комплектации адаптер сетевого интерфейса. Их применяют при высокой степени автоматизации проектных работ в солидных организациях и в геоинформационных системах.

Электростатические плоттеры можно было бы считать идеальными устройствами, если бы не высокая стоимость и необходимость тщательного обслуживания. Примером электростатического плоттера является Graphtec FC2250-120ES (см. рисунок 10).

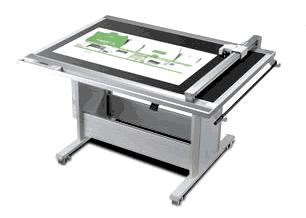

Рисунок 10 - Электростатический плоттер Graphtec FC2250-120ES

2.3.5 Плоттеры прямого вывода изображения

Технология прямого вывода изображения (ПВИ - Direct Imaging Plotter) была изобретена в конце 50-х годов и основывалась на применении термобумаги, то есть бумаги, пропитанной теплочувствительным веществом. Такая специальная бумага стоила очень дорого, была чувствительна к изменениям температуры окружающей среды и не обеспечивала высокой контрастности изображения, поэтому эта технология прошла долгий путь доработки, прежде чем в середине 80-х появились качественные устройства массового использования.

Изображение создается длинной (на всю ширину плоттера) "гребенкой" миниатюрных нагревателей. Каждый нагреватель имеет самостоятельное управление. Когда термобумага движется вдоль "гребенки", она меняет цвет в местах нагрева. Современная термобумага дает естественный черный цвет, в отличие от радикально черного у ранних моделей термопринтеров и факсовых аппаратов. Изображение получается монохромным.

Простота механизма печати гарантирует скорость и надежность в работе. Использование плоттеров ПВИ позволяет достичь производительности в 50 листов формата А0 в день.

Термобумага обычно подается с рулона, что не требует дополнительного времени на заправку и запуск печати каждого листа. Работа происходит без вмешательства оператора, при этом изображения получаются с очень высоким разрешением (до 800 точек на дюйм). В устройстве нет движущихся частей, не нужны тонер и чернила. Требуется лишь термобумага. Сейчас цены на нее снизились, недостатки, когда-то присущие ей, устранены, а типы термоносителей включают в себя стандартную белую бумагу, кальку и даже полиэфирную пленку. Качество этих носителей удовлетворяет самым строгим требованиям к материалам, применяемым для создания архивов.

Плоттеры ПВИ хороши для больших объемов выводимой информации. Учитывая их высокую производительность и низкую удельную стоимость чертежей, их применяют в крупных проектных организациях, как для вывода проверочных копий, так и для окончательного пакета чертежей изделия. Большой поток данных требует широкого интерфейса. В связи с этим в стандартную конфигурацию плоттеров ПВИ часто входит интерфейс локальной сети. Технические характеристики этих плоттеров соответствуют требованиям приложений из области инженерного проектирования, архитектуры, строительства, городского планирования и электросхемотехники.

К плоттерам прямого действия относятся CalComp DrawingMaster600, CalComp DrawingMaster800, OCE G9050-S.

2.3.6 Плоттеры на основе термопередачи

Как и плоттеры ПВИ, плоттеры на основе термопередачи (ПТ - Thermal Transfer Plotter), как следует из их названия, также используют термическую технологию. Однако, в отличие от плоттеров ПВИ, в них между термонагревателями и бумагой (или прозрачной пленкой!) размещается донорный цветоноситель – тонкая (толщиной 5-10 мкм) пленка (например, лавсановая), обращенная к бумаге красящим слоем, выполненным на восковой основе, особенностью которой является низкая (менее 100С) температура плавления.

На ленте последовательно нанесены области каждого из основных цветов размером, соответствующим листу используемого формата. В процессе вывода информации бумажный лист, соприкасаясь с лентой, проходит под печатной головкой, которая состоит из тысяч мельчайших нагревательных элементов. Воск в местах нагрева расплавляется, и пигмент остается на листе. За один проход наносится один цвет. Все изображение получается за четыре прохода. Таким образом, на каждый лист цветного изображения затрачивается в четыре раза больше красящей ленты, чем для монохромного.

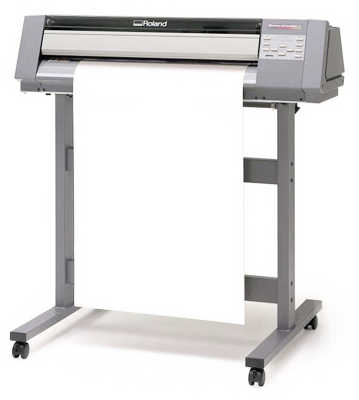

Рисунок 11 - Плоттер на основе термопередачи Roland PRO PC-600

Ввиду дороговизны каждого отпечатка, получаемого с их помощью, эти плоттеры в основном применяются рекламными агентствами для создания пилотных версий плакатов и транспарантов для красочных презентаций. Кроме того, плоттеры на основе термопередачи используются в составе средств автоматизированного проектирования для высококачественного вывода объектов трехмерного моделирования, а также в системах картографии, требующих высокого качества воспроизведения цветов. Наибольшее распространение имеют устройства небольшого формата А3-А4, что переводит их в категорию принтеров.

Примерами плоттеров на основе термпопередачи являюстя Roland PRO PC-600, Summagraphics DC3-2E (см. рисунок 11).

2.3.7 Лазерные плоттеры

Несколько лет назад на рынке стала расти популярность лазерных принтеров, поражавших своим качеством, бесшумностью, быстродействием и удобством в работе. Появление лазерных плоттеров было лишь вопросом времени. Лазерные плоттеры базируются на электрографической технологии, в основу которой положены физические процессы внутреннего фотоэффекта в светочувствительных полупроводниковых слоях селеносодержащих материалов и силовое действие электростатического поля. Селен в темноте может быть заряжен до потенциала в сотни вольт. Луч света снимает этот заряд, создавая скрытое электростатическое изображение, которое визуализируется намагниченным мелкодисперсным тонером, а затем переносится на бумагу.

Лазерные плоттеры и принтеры формируют изображение путем позиционирования точек на бумаге (растровый метод). Первоначально страница формируется в памяти принтера и лишь затем, передается в механизм печати. Растровое представление символов и графических образов производится под управлением контроллера принтера. Каждый образ формируется путем соответствующего расположения точек в ячейках сетки или матрицы, как на шахматной доске (см. рисунок 12).

Растровая технология в значительной степени отличается от векторной, используемой в перьевых графопостроителях. При использовании векторной технологии изображение формируется путем построения линий из одной точки в другую.

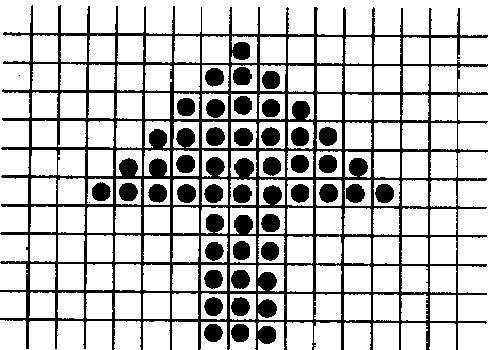

Рисунок 12 - Растровый метод формирования образа

Лазерные плоттеры, получившие наибольшее распространение, используют технологию фотокопирования, называемую еще электрофотографической, которая заключается в точном позиционировании точки на странице посредством изменения электрического заряда на специальной пленке из фотопроводяшего полупроводника. Подобная технология печати применяется в ксероксах. Принтеры и плоттеры фирм HP и QMS, например, используют механизм печати ксероксов фирмы Canon.

Важнейшим конструктивным элементом лазерного плоттера является вращающийся фотобарабан, с помощью которого производится перенос изображения на бумагу. Фотобарабан представляет собой металлический цилиндр, покрытый тонкой пленкой из фотопроводящего полупроводника (обычно оксид цинка). По поверхности барабана равномерно распределяется статический заряд. С помощью тонкой проволоки или сетки, называемой коронирующим проводом. На этот провод подается высокое напряжение, вызывающее возникновение вокруг него светящейся ионизированной области, называемой короной.

Лазер, управляемый микроконтроллером, генерирует тонкий световой луч, отражающийся от вращающегося зеркала. Этот луч, попадая на фотобарабан, засвечивает на нем элементарные площадки (точки), и в результате фотоэлектрического эффекта в этих точках изменяется электрический заряд. Для некоторых типов принтеров потенциал поверхности барабана уменьшается от -900 до -200 В. Таким образом, на фотобарабане возникает копия изображения в виде потенциального рельефа (см. рисунок 13).

На следующем рабочем шаге с помощью другого барабана, называемого девелопером (developer), на фотобарабан наносится тонер — мельчайшая красящая пыль. Под действием статического заряда мелкие частицы тонера легко притягиваются к поверхности барабана в точках, подвергшихся экспозиции, и формируют на нем изображение (см. рисунок 14).

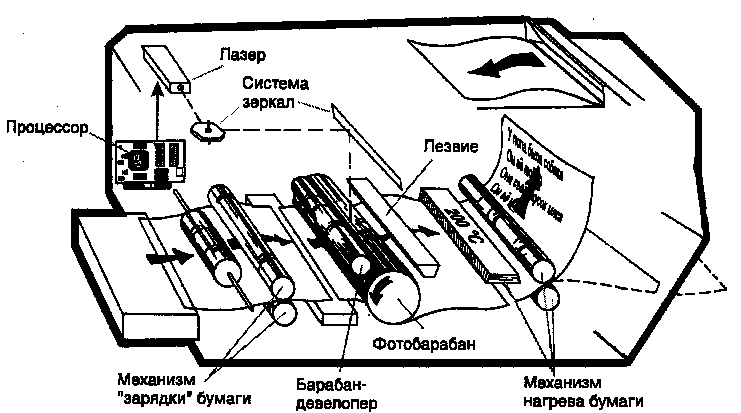

Рисунок 13 - Функциональная схема лазерного принтера

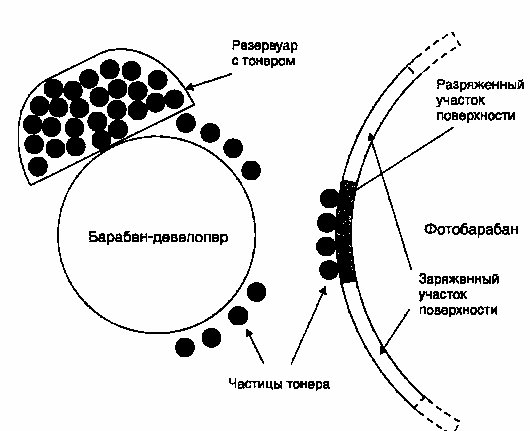

Рисунок 14 - Создание копии изображения на фотобарабане

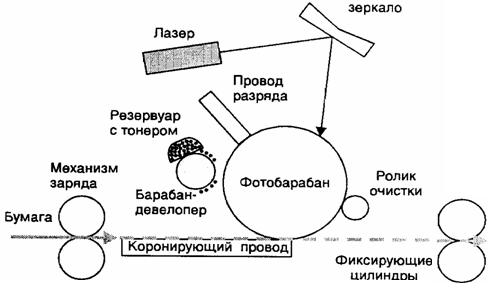

Рисунок 15 - Обобщенная схема работы лазерного плоттера

Лист бумаги из подающего лотка с помощью системы валиков перемещается к барабану. Затем листу сообщается статический заряд, противоположный по знаку заряду засвеченных точек на барабане. При соприкосновении бумаги с барабаном частички тонера с барабана переносятся (притягиваются) на бумагу. Для фиксации тонера на бумаге листу вновь сообщается заряд, и он пропускается между двумя роликами, нагревающими его до температуры около 180°—200°С. После собственно процесса печати барабан полностью разряжается, очищается от прилипших частиц тонера и готов для нового цикла печати. Описанная последовательность действий происходит очень быстро и обеспечивает высокое качество печати.

В светодиодном плоттере для засвечивания барабана вместо лазерного луча, управляемого с помощью системы зеркал, используется неподвижная светодиодная строка (линейка), состоящая из 2500 светодиодов, которой формируется не каждая точка изображения, а целая строка (см. рисунок 16). На этом принципе, например, работают лазерные принтеры фирмы OKI.

Избежать сложностей с оптикой позволило применение точечных полупроводниковых светодиодов (light emitted diod - LED), которые и дали имя новому типу устройств (LED-плоттеры). Общий принцип создания изображения сохранился, однако вместо зеркал используется линейка светоизлучающих диодов. LED-плоттеры относятся к классу растровых, каждой точке строки изображения соответствует свой светодиод (например, при разрешении 400 точек на дюйм линейка для формата А1 состоит из 24" x 400 = 9,600 диодов). Отказ от оптического управления сделал систему проще, легче и надежнее, так как все диоды жестко закреплены.

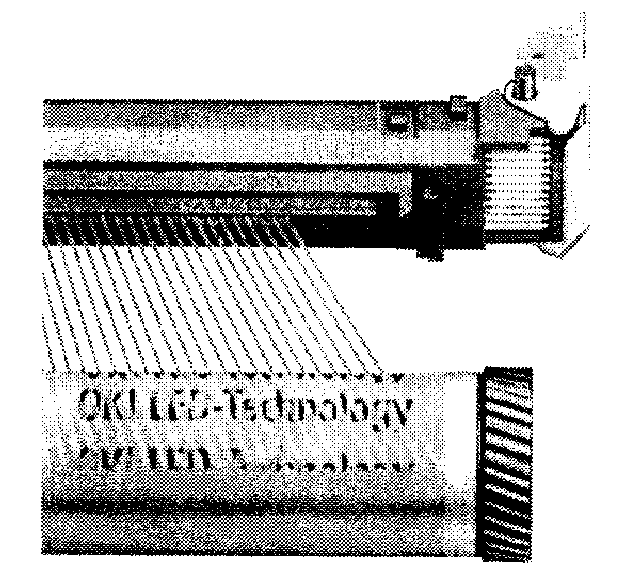

Рисунок 16 - Формирование изображения с помощью LED-технологии

Лазерные и LED-плоттеры, ввиду высокого быстродействия (лист формата А1 выводится менее чем за полминуты), в первую очередь интересны пользователям при большом объеме работ. Для повышения эффективности такие плоттеры чаще всего используются как сетевые устройства. К числу их преимуществ относится то, что они могут работать на обычной бумаге, а это сокращает удельные затраты при эксплуатации.

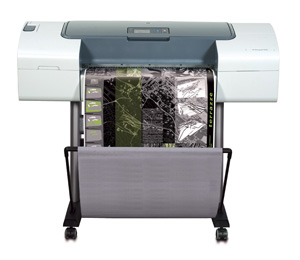

Рисунок 17 - Лазерный плоттер HP DesignJet T1100

LED-плоттеры становятся все более популярными, хотя по уровню стоимости находятся в высшей ценовой категории, лишь ненамного уступая монохромным электростатическим.

Области применения LED-плоттеров: сложный технический дизайн, архитектура, документооборот, картография, то есть везде, где требования к производительности и качеству результатов высоки, но наличие цвета не требуется.

Примером лазерного плоттера является плоттер HP DesignJet T1100.

2.4 Сравнительная характеристика современных плоттеров

2.4.1 Плоттеры начального уровня

В данную группу входят следующие устройства:

    Mutoh XP-301/300.

    Selex SR-850 и ОСЕ 5120 (аналоги Calcomp TechJet 720с).

    Encad CadJet II D/E.

    HP DesignJet 430.

    HP DesignJet 450C.

Все они ориентированы на работу в небольших конструкторских бюро. Рассмотрим подробнее их характеристики

1) Mutoh ХР-30х

Карандашно-перьевые плоттеры Mutoh ХР-301 и ХР-300 (формата А1 и А0, соответственно), позволяют выводить векторные изображения практически на любых носителях (например, на ватмане низкого качества). Плоттеры оборудованы каруселью на 8 пишущих узлов.

В качестве пишущих узлов могут применяться рапидографы и фломастеры. Помимо этого, Mutoh ХР-30х позволяет заряжать держатель карандашей дешевыми цанговыми грифелями, которые можно найти в любом канцелярском магазине и которые стоят "копейки", что делает себестоимость печати на этих плоттерах крайне низкой.

Максимальная скорость черчения у — 1131мм/с.

В виду того, что перьевые плоттеры — векторные устройства, на них невозможно выводить растровые изображения и заливки. Еще одно ограничение — количество одновременно воспроизводимых цветов (в данном случае — восемь).

2) Selex SR-850 и ОСЕ 5120

Эти плоттеры, пришедшие на замену одной из самых популярных модели струйных плоттеров — Calcomp 720с. Selex SR-850 и ОСЕ 5120, относятся к группе монохромных плоттеров с возможностью цветной печати. На них может быть установлена либо печатающая головка, совмещенная с одним черным картриджем (44 мл), либо печатающая головка с двумя раздельными картриджами — цветным и монохромным. В последнем случае, при окончании чернил в одном из картриджей, можно, не меняя печатающей головки, заменить только вышедший из строя картридж. Объем черного картриджа в этом варианте — 9 мл, цветного — 15 мл (по 5 мл желтой, пурпурной и голубой краски).

Разрешение печати — 360 dpi в цветном режиме и 720 dpi — в монохромном.

Скорость печати — 5мин/А0 в монохромном черновом режиме.

Применение такого плоттера целесообразно в случае, когда заранее известно, что основной поток конструкторской документации будет выводиться в черно-белом варианте (и, следовательно, будет применяться большой черный картридж), однако время от времени возникает необходимость в печати небольшого количества документов с использованием цвета.

К достоинствам этих плоттеров можно отнести удачно выполненный механизм протяжки носителя, позволяющий выводить изображения на низкокачественную бумагу (отечественные ватман и калька).

3) Encad CadJet II D/E

Фирма Encad, изначально занимавшаяся струйными плоттерами для выпуска рекламной продукции, предложила ряд моделей, ориентированных на САПР/ГИС, которые сразу же составили конкуренцию оборудованию фирм, много лет занимающихся разработками в этой области.

Плоттеры Encad зарекомендовали себя как очень надежные устройства, отличающиеся великолепным дизайном, и удобством в управлении. Расстояние между печатающей головкой и носителем, а также механизм подачи носителя позволяют использовать низкокачественные материалы — ватман, кальку и пр.

Encad CadJet II — это струйные плоттеры формата A1 (D) и А0 (Е). Эти модели можно отнести к категории устройств, обладающих возможностью цветной печати, что связано с недостаточным количеством цветных чернил на них одновременно устанавливаются два картриджа — черный (42 мл) и цветной (по 7 мл каждого цвета), при этом используются картриджи HP, которые легко доступны на рынке.

Можно сказать, что эти плоттеры занимают ту же самую нишу на рынке устройств для широкоформатной печати, что и Selex SR-850 (ОСЕ 5120). Как и плоттеры Selex, плоттеры Encad укомплектованы стандартными для современного оборудования этого типа элементами: рулонная подача, автоматический нож, корзина и подставка.

По сравнению с плоттерами Selex и ОСЕ у Encad CadJet II имеется одно преимущество — больший объем картриджей и один незначительный недостаток — несколько меньшее разрешение (300 dpi в цветном и 600 dpi в монохромном режиме против 360 dpi и 720 dpi у Selex).

Скорость печати — 4мин/А0 в монохромном черновом режиме.

Плоттер предназначен для вывода цветных чертежей и карт, возможно, с небольшими заливками.

4) HP DesignJet 430

Монохромный струйный плоттер, выпускается в двух модификациях нулевого и "первого" форматов. Объем чернильного картриджа — 44 мл. Разрешение печати 600 dpi. В стандартную поставку не включены рулонная подача и подставка с корзиной, они должны заказываться отдельно. Одним из недостатков данного плоттера является отсутствие жидкокристаллического дисплея (LCD), что делает работу с ним не очень удобной.

Скорость печати — 6мин/А0 в монохромном черновом режиме.

Плоттер может выводить только монохромные чертежи. Существенным недостатком, присущим этим плоттерам, являются недоработки в системе механизма подачи бумаги, что делает практически невозможным использование носителей низкого качества. Как уже отмечалось, отечественные потребители очень часто вынуждены использовать такие носители, что связано, прежде всего, с относительно высокой стоимостью "фирменной" бумаги (порядка $30 за рулон 50 м).

5) HP DesignJet 450C

Цветной струйный плоттер, выпускается в двух модификациях — нулевого и "первого" форматов. Разрешение печати 300dpi в цвете, 600dpi — в монохроме. Печать осуществляется четырьмя картриджами по 44 мл. Как и в случае HP DesignJet 430, у пользователей этого устройства могут возникнуть проблемы с печатью на низкокачественной бумаге.

Скорость печати — 3мин/А0 в монохромном черновом режиме.

Рекомендуется для печати цветных чертежей, карт и схем, возможно с заливками.

2.4.2 Плоттеры среднего уровня

К этой группе относятся следующие устройства:

    Selex SR-950 (аналог Calcomp TechJet 5524S/5536S).

    Encad Cadjet 3D.

    Encad NovaJet IV E.

    HP DesignJet 700.

    HP DesignJet 750C Plus.

    Mutoh RJ-80x Falcon.

    Selex SR-950.

1) Selex SR-950

Выпускаются в двух модификациях — "нулевого" и "первого" форматов. Эти плоттеры обладают всеми элементами, обеспечивающими удобство работы с ними: рулонная подача, автоматический нож, подставка и корзина для отпечатанного материала. При желании можно загрузить листовой носитель, не снимая рулон.

Плоттеры Selex SR-950 оснащены жидкокристаллическим дисплеем (LCD), На котором отображается текущий режим плоттера, все ошибки, возникающие в процессе работы, а также меню, позволяющее задать настройки плоттера в соответствии с выполняемой задачей.

Одним из оригинальных нововведений, примененных в Selex-950, является возможность установки одновременно двух черных картриджей, при этом возможна только монохромная печать, но зато производительность возрастает в два раза/

Печать осуществляется четырьмя печатающими головками, совмещенными с чернильными картриджами. Объем каждого картриджа 44 мл. Разрешение печати: 360 dpi в цвете, 720 dpi в монохроме.

Скорость печати — меньше 4 мин/А0 в монохромном черновом режиме.

Рекомендуется применение в САПР и ГИС. Позволяет делать большие цветные заливки. Характерной особенностью этого устройства является его высочайшая точность (0.2 мм на 1 м), что делает его лидером в области печати картографических схем. Благодаря удачно спроектированному механизму подачи плоттер позволяет печатать на ватмане, кальке и других носителях низкого качества, которые до сих пор используются во многих отечественных конструкторских бюро.

2) Encad Cadjet3D, Encad NovaJet IV E

Плоттеры одного типа, но разных форматов — Encad Cadjet 3D — формата A1, NovaJet IV — формата А0. Кроме того, у Cadjet 3D изменен дизайн корпуса, по сравнению с обычным у Encad.

Метод печати такой же, как у Selex SR-950 — четырьмя раздельными печатающими головками, совмещенными с картриджами объемом по 44 мл. Разрешение печати у этих плоттеров такое же, как и у других аппаратов Encad (кроме рекламных NovaJet 600e, NovaJet 630 и NovaJet 700) — 300 dpi в цвете и 600 dpi в монохроме.

автоматизированный рабочий место плоттер

Рисунок 18 - Плоттер Encad Cadjet 3D

Рекомендуется применение в САПР и ГИС. Позволяет делать большие цветные заливки.

3) HP DesignJet 700

Монохромный струйный плоттер, выпускается в двух модификациях нулевого и "первого" форматов. Отличается от DesignJet 430 следующими принципиальными моментами:

    Встроенный сетевой интерфейс;

    LCD (жидкокристаллический дисплей);

    В поставку входят рулонная подача и подставка;

    Увеличена скорость печати;

    Значительно больше ресурс.

Скорость печати — 4мин/А0 в монохромном черновом режиме.

Основная область применения — САПР. Наличие встроенного сетевого интерфейса делает очень удобным его использование в локальной сети. Ограничение на использование низкокачественных носителей (см. HP DesignJet 430).

4) HP DesignJet 750C Plus

Полноцветный вариант, струйный плоттер, как и все вышеописанные плоттеры HP, выпускается в двух модификациях — "нулевого" и "первого" форматов. Разрешение печати 300 dpi в цвете, 600 dpi — в монохроме. Печать осуществляется четырьмя картриджами по 44 мл. Все остальные характеристики такие же, как у DesignJet 700.

Скорость печати — 4мин/А0 в монохромном черновом режиме.

Может применяться как в САПР, так и в ГИС. Ограничение на использование низкокачественных носителей (см. HP DesignJet 430).

5) Mutoh RJ-801/800 Falcon

В 1998 г фирма Mutoh выпустила первую серию плоттеров с пьезоэлектрической головкой — Mutoh R1-800/801 (Falcon). Сама пьезоэлектрическая печатающая головка разработана фирмой Epson и применяется в принтерах этой фирмы Epson Stylus Color 3000. Эта технология позволила достигнуть следующих принципиально важных результатов:

    Увеличилась разрешающая способность плоттера — до 720 dpi в цвете и монохроме;

    Значительно увеличилась скорость печати (в 1.5 — 2 раза);

    Печатающая головка не является расходным материалом, и должна работать в течение всего срока службы плоттера.

Еще одним преимуществом плоттеров Falcon перед конкурентами в данной ценовой категории является система подачи чернил к печатающим головкам. Чернила подаются через трубопровод из четырех картриджей по 110 мл каждая, в результате чего сокращается себестоимость печати, а также процент брака, вызванного преждевременным окончанием чернил.

Скорость печати — 15 мин/А1, полноцветное изображение в режиме 720dpi.

Плоттер идеально подходит для задач ГИС. Кроме того, на нем можно выводить фотореалистические изображения (например, проекты зданий, выполненные с использованием 3D StudioMAX)

2.4.3 Плоттеры высокого уровня

В группу входят:

    Encad NovaJet Pro 736

    Selex SR-950T

    HP DesignJet 1000

    LED Плоттеры Осе и Xerox

    Encad NovaJet Pro 36

1) Encad NovaJet Pro 36

Cтруйный плоттер формата А0, максимальная ширина носителя, используемого при печати — 914 мм, длина не ограничена. Технология печати — bubble jet (струйная пузырьковая), печать осуществляется четырьмя красками CMYK (Cyan, Magenta, Yellow, blacK). Плоттер оснащен рулонной подачей, что позволяет ему работать как с листовыми, так и с рулонными носителями, а также автоматическим ножом, служащим для отрезания отпечатанного материала.

Одним из новшеств, примененных в данной модели, разработанных фирмой Encad для своих плоттеров, является система непрерывной подачи чернил. Эта система обеспечивает подачу чернил из емкостей большого объема (по 500 мл каждого из 4-х CMYK цветов), что позволяет плоттеру работать в течение длительного времени без участия оператора. Кроме того, применение такой системы подачи чернил позволяет избежать брака, вызванного преждевременным окончанием чернил во время печати, благодаря чему себестоимость отпечатков снижается в 1,5-2 раза по сравнению с плоттерами, подающими чернила из картриджей небольшого объема (как правило, 25 -110 мл).

Рекомендуется использовать для вывода больших потоков цветных карт и схем.

2) Selex SR-950T

Разновидность Selex SR-950, оснащенная системой подачи чернил MaxInk (из емкостей по 330 мл каждого из 4-х CMYK цветов).

Рекомендуется использовать для вывода больших потоков цветных карт и схем.

3) HP DesignJet 1000

Самая современная серия цветных струйных плоттеров Hewlett Packard. Плоттеры серии HP DesignJet 1000 являются наиболее производительными плоттерами, предназначенными для широкоформатной печати и ориентированными на рынок САПР и ГИС. Они рассчитаны на печать любых форматов вплоть до АО. Эти плоттеры устанавливают новый стандарт на характеристики за счет использования самой современной технологии управления подачей чернил при струйной печати — HP JetExpress, которая позволяет практически в 6 раз повысить скорость печати и увеличить диапазон выбираемых значений разрешающей способности до 1200 dpi. Модульная система подачи чернил с большими емкостями (емкостью бутылок 350 мл для каждого цвета) и применение рулонной бумаги длиной до 90 м обеспечивают возможность длительной работы плоттера без обслуживания оператором. Предусмотрен также отдельный путь для загрузки листового носителя, для того, чтобы листовой носитель можно было загружать, не снимая рулонный носитель. Новые головки для чернил, используемые в технологии HP JetExpress, оснащены встроенным микропроцессором, который оптимизирует процесс подачи чернил, снижая, тем самым, их расход в процессе печати.

Рисунок 19 - Плоттер DesignJet 1050

Одним из ключевых моментов в обеспечении надежности при струйной печати является надежность головок для чернил. В новой технологии компании HP — JetExpress используются 512 форсунок вместо 300 в плоттерах предыдущих моделей. Это позволяет увеличить число запасных форсунок и автоматически подключать их по мере засорения или выхода из строя отдельных форсунок.

4) LED плоттеры Xerox и Осе

Высокопроизводительные монохромные лазерные плоттеры, способные обеспечить потребности завода или крупного конструкторского бюро по выпуску конструкторской документации. Производительность LED плоттеров — от 3 до 7 листов формата А0 в минуту. Дополнительно с плоттерами могут быть поставлены устройства для послепечатной обработки документов, например, устройства для автоматического складывания документов (фальцовщики).

Фирмами Xerox и Осе выпускаются также и так называемые репрографические комплексы, объединяющие в себе LED плоттер и широкоформатный сканер. Такие комплексы позволяют копировать, печатать и сканировать конструкторскую документацию форматов до А0.

Рисунок 20 - LED-плоттер фирмы Xerox 6030-MF

Рекомендуется использовать на уровне предприятия для полного обеспечения его потребностей по выпуску конструкторской документации. Тип плоттера подбирается, исходя из ориентировочного месячного объема выпускаемой документации.

3. Автоматизация магазина

Ещё не так давно в торговле вместо кассового аппарата использовались счёты или калькулятор, а вместо электронных весов большие механические весы с гирями. Есть два варианта учета продаж в магазине. Первый это неавтоматизированная торговая точка, где ведется обыкновенный суммовой учет. Перечень обязательного оборудования состоит из кассового суммирующего аппарата и денежного ящика. Такая ситуация типична для государственных или мелких магазинов старого образца, в которых не ведется количественный учет.

Кассовый аппарат (контрольно-кассовая машина) - это снабженный экраном, клавиатурой и устройством печати кассовых чеков электронный прибор.

Список оборудования в прилавочном магазине

Название оборудования

Рисунок

Назначение

Стоимость

    Кассовый аппарат

Контрольно-кассовые аппараты могут использоваться при расчетах за проданные товары и выполненные услуги. Самая важная часть кассового аппарата — фискальная память, данные из которой нельзя изменить. В фискальной памяти накапливаются данные об операциях, совершенных на данной торговой точке и подлежащих налогообложению.

12,800.00 Руб.

    Денежный ящик

Самый простой и дешевый – механический (для открытия ящика нужно повернуть ключ). Предназначен для хранения принимаемой от покупателя выручки.

Цена от 3686р

Но с каждым годом компьютерные технологии усовершенствовались.

Новые торговые предприятия открываются с привлечением частного капитала и с первого дня собственник, хочет обладать информацией для эффективного управления. Аргументов для принятия решения об автоматизированном учете в магазине достаточно. Часто человеку, только открывающему магазин тяжело представить, что необходимо для правильного автоматизированного учета. Поэтому, для начала определим список того из чего же состоит автоматизированное рабочее место кассира, какие компоненты обязательны и какие желательны, рассчитаем примерную стоимость автоматизации.

Список оборудование в дискаунтере «Копеечка» и его назначение

Название оборудования

Рисунок

Назначение

Стоимость

    Денежный ящик

Предназначен для хранения принимаемой от покупателя выручки. В отличие от стандартного ящика, крышка открывается вверх, не создавая неудобств для кассира. Внутренний вкладыш закрывается специальной металлической крышкой с замком. Это удобно для инкассации и при смене: кассир забирает вкладыш с собой. Электромеханические (ящик сам открывается при пробитии чека)

около 9тысяч рублей

    Дисплей покупателя

Предназначен для отображения информации о ценах приобретаемых товаров, общей сумме покупки, размере сдачи. Отличаются размером табло, количеством строк, яркостью, по функционалу практически все одинаковы.

от 3600 тысяч рублей

    Фискальный регистратор

Принтер чеков с фискальной памятью. Подключается к системному блоку, на чеке отображается информация о пробиваемом товаре. Чек заполняется информацией и печатается по команде программного обеспечения с системного блока. В фискальной памяти фиксируются все кассовые операции. Отличаются скоростью печати, шириной ленты (зависит от модели базового принтера).

от 8755тысяч рублей

    Сканер штрих кодов

Основная задача сканера считать штрих-код, преобразовать в числовое выражение и передать в программу. Программа по выражению находит товар с данным штрих-кодом и выполняет заполнение чека либо осуществляется иная процедура. Таким образом автоматически можно заполнять цены, находить товар не боясь ошибиться в наименовании. Сканеры бывают светодиодные, лазерные, однополосные, многополосные, проводные или беспроводные. Подбираются в зависимости от режима работы, вида товара, скорости товаропотока, условий работы (влажность, температура и т.д.). Использование сканера позволяет увеличить скорость обслуживания покупателей в разы по сравнению с обычной работой.

От 4500 тысяч рублей

    Клавиатура

Программируемая клавиатура – идеальный составной компонент для POS-систем, используемых в сфере торговли и обслуживания. Предусмотрена возможность наличия картридера (устройства для считывания пластиковых карт) с 1 и 2 дорожками а также подключение сканера.

Цена от 3379р

    Компьютер


Предназначен для хранения базы данных магазина. К нему будет подключаться фискальный регистратор, дисплей покупателя, сканер штрих-кода, считыватель магнитных карт. Компьютер может быть как самым обыкновенным офисным.), так и специализированным POS-блоком (так называемый промышленный вариант, с повышенной ударо/пыле/влаго стойкостью)

Около 30 тысяч рублей

    Программное обеспечение (ПО).


Без программного обеспечения все выше перечисленное это лишь набор «железяк». Программное обеспечение объединяет все оборудование в единый комплекс. Мы предлагаем решения именно 1С: Розница по целому ряду причин. 1С одна из наиболее распространенных платформ на рынке, поэтому легко найти все необходимые драйвера и получить поддержку по различным видам подключаемого торгового оборудования. Специалисты, работающие в 1С есть практически в любом городе. Решения на платформе 1С проверены временем и стабильны в работе.

15000 рублей

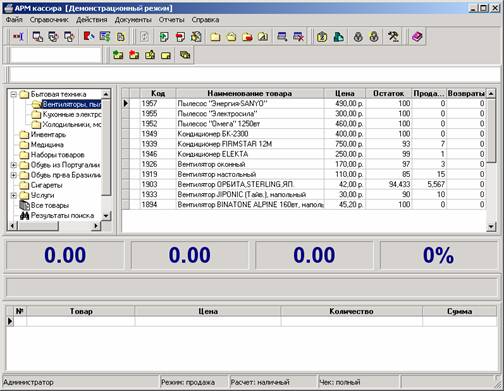

Программа “AРМ кассира” предназначена для автоматизации рабочего места кассира на базе кассовых аппаратов, работающих в режиме "Чековый Online", и фискальных регистраторов.

Рисунок 20 - Программа “AРМ кассира”

Функциональные возможности программы 1С:

    Оформление продажи товара вводом штрих-кода или нажатием горячей клавиши.

    Расчет с покупателем с помощью кредитных карт.

    Комбинирование нескольких видов оплаты.

    Взаиморасчет с покупателем по внутренней дисконтной карте магазина.

    Поддержка различных видов скидок на товар (фиксированная, разовая, накопительная).

    Оформление возврата товара с любого рабочего места кассира вне зависимости от того, где была оформлена продажа (при работе в локальной сети).

    Полная или частичная отмена чеков.

    Возможность совместного применения с различными товароучетными системами.

    Оперативная корректировка номенклатуры и цены на товар в соответствии с информацией, поступающей из товароучетной системы.

    Контроль наличности в денежном ящике.

    Администрирование кассового модуля, включающего установку паролей и разграничение полномочий.

Любая торговая точка должна приносить прибыль, т.е. не достаточно просто привезти товар в магазин. Нужно постоянно управлять: анализировать остатки товаров (для того, чтобы вовремя пополнять ассортимент либо планировать перемещения между магазинами), сравнивать показатели продаж по отдельным позициям (чтобы понять, что все-таки приносит большую прибыль), проводить различные маркетинговые мероприятия и анализировать отдачу от этих мероприятий, просто организовать быстрое обслуживание покупателей, ведь иногда покупатель выходит из магазина без покупок видя очереди возле касс. Также важно исключить ошибку кассира при определении вида товара и его цены.

Использование

Давно прошли времена, когда у касс выстраивались длинные очереди. Конечно, покупателей не стало меньше, просто теперь появилось торговое оборудование, позволяющее работать быстрее, и соответственно увеличилось число продаж. Скорость обслуживания клиентов возросла благодаря широкому распространению штриховых кодов и устройств их обработки. Сканер штрих-кодов - не только эффективное средство повышения производительности труда кассиров и гарантия качественного обслуживания клиентов, но и символ престижа торговой организации. Хорошая система учета продаж должна поддерживать работу со сканерами штриховых кодов и автоматически списывать товар со склада в момент его продажи.

Возможность оформления в чеке нескольких покупок. Это означает, что при продаже товаров в магазине в кассовый аппарат можно вводить сумму каждого товара, приобретённого покупателем, а не только общую сумму чека. При этом аппарат печатает отдельной строкой сумму каждой покупки в рублях и через точку копейках. Следует отметить, что во многих аппаратах количество регистрируемых товаров ограничено, например в АМС-100К можно оформить в одном чеке не более 40 покупок, а в фискальном регистраторе Штрих-ФР-К в одном чеке не может быть больше ста покупок.

Возможность указания количества товара. На любом кассовом аппарате есть возможность использования операции умножения, то есть ввести количество приобретаемого товара, нажать клавишу умножения, ввести цену приобретаемого товара и закончить ввод покупки. При этом кассовый аппарат автоматически произведёт умножение цены на количество и определит сумму покупки. Следует отметить, что на большинстве аппаратов количество может быть введено до трёх дробных знаков, что позволяет продавать весовой товар, вводя вес товара и цену одного килограмма. Операция умножения печатается на чеке, что позволяет видеть покупателю количество купленного им товара.

Возможность расчёта сдачи. Это означает, что в кассовом аппарате можно указать не только цену приобретаемого клиентом товара, но и сумму наличных денег, предоставленную покупателем к оплате. Кассовый аппарат вычитает из этой суммы стоимость всех покупок, высвечивает на экране и печатает в чеке сумму сдачи, которую кассир должен выдать покупателю. Таким образом, на чеке обязательно присутствует общий итог по чеку, а при вводе сдачи ещё и сумма предложенная покупателем, а также сумма сдачи, выданной ему. Все суммы печатаются в рублях и через точку копейках. При этом сумма, предложенная покупателем, а также сумма сдачи являются нефискальными данными, то есть они не имеют отражения ни в каких счётчиках кассового аппарата.

Возможность оформления чека возврата. Если был неправильно пробит чек, а также производится возврат товара, то на кассовом аппарате можно оформить чек возврата. В этом случае надо помнить, что помимо чека возврата в налоговой инспекции требуют обязательно оригинал чека, а также оформленный по этому чеку акт по формке КМ-3. Без оригинала чека они вправе не засчитать возврат. На данный момент налоговые инспекции не требуют оформления чека возврата, достаточно только правильно оформленной формы КМ-3 и оригинала чека. Это связано с тем, что на разных кассовых аппаратах операции возврата товара выполняются по-разному. На некоторых аппаратах сумма необнуляемого итога уменьшается на сумму возврата, на других же аппаратах возврат никак не влияет на необнуляемый итог.

Снятие отчёта закрытия смены. В конце рабочего дня кассир обязан снять отчёт закрытия смены и записать его показания в книгу кассира-операциониста. После снятия отчёта закрытия смены все текущие счётчики кассовой машины обнуляются. Также обычно после закрытия смены доступны возможности программирования режимов работы кассового аппарата. Согласно требованиям к контрольно-кассовым машинам Продолжительность одной смены на кассовом аппарате не должна превышать 24 часа. Открытием смены считается или процедура открытия смены или первый оформленный на кассовом аппарате чек. После прохождения 24 часов с этого момента оформление чеков на кассовом аппарате будет блокировано. Для продолжения работы будет необходимо снять отчёт закрытия смены.

Заключение

В работе рассматривается аппаратная часть автоматизированных рабочих мест.

В работе даётся определение об автоматизированных рабочих местах, их содержании и организации. АРМ - совокупность информационно программно-технических ресурсов, обеспечивающую конечному пользователю обработку данных и автоматизацию управленческих функций в конкретной предметной области. АРМ имеют проблемно-профессиональную ориентацию на конкретную предметную область.

Лингвистическое обеспечение АРМ включает языки общения с пользователем, языки запросов, информационно-поисковые языки, языки-посредники в сетях. Языковые средства АРМ обеспечивают однозначное смысловое соответствие действий пользователя и аппаратной части в виде ПЭВМ. Одновременно языки АРМ должны быть пользовательско-ориентированными, в том числе профессионально-ориентированными.

Основу языков АРМ составляют заранее определяемые термины, описания способов установления новых терминов, списки правил, на основе которых пользователь может строить формальные конструкции, соответствующие его информационной потребности. Например, в одних АРМ данные и конструкции представляются в виде таблиц, в других — в виде операторов специального вида.

Языковые средства АРМ можно разделить по видам диалога. Средства поддержки диалога определяют языковые конструкции, знание которых необходимо пользователю. В одном АРМ может быть реализовано несколько типов диалога: инициируемый ЭВМ, с помощью заполнения шаблонов, с использованием меню, гибридный.

Организационное обеспечение АРМ включает комплекс документов, регламентирующих деятельность специалистов при использовании компьютера или терминала другого вида на рабочем месте и определяющих функции и задачи каждого специалиста.

Специалистом выполняются на АРМ следующие операции:

1) ввод информации с документов при помощи клавиатуры (с визуальным контролем по экрану дисплея);

2) ввод данных в ПЭВМ с магнитных носителей с других АРМ;

3) прием данных в виде сообщений по каналам связи с других АРМ в условиях функционирования локальных вычислительных сетей;

4) редактирование данных и манипулирование ими;

5) накопление и хранение данных;

6) поиск, обновление и защита данных;

7) вывод на экран, печать, магнитный носитель результатной информации, а также различных справочных и инструктивных сообщений пользователю;

8) формирование и передача данных на другие АРМ в виде файлов на магнитных носителях или по каналам связи в вычислительных сетях;

9) получение оперативных справок по запросам.

Методическое обеспечение АРМ состоит из методических указаний, рекомендаций и положений по внедрению, эксплуатации и оценке эффективности их функционирования. Оно включает в себя также организованную машинным способом справочную информацию об АРМ в целом и отдельных его функциях, средства обучения работе на АРМ, демонстрационные примеры.

Эргономическое обеспечение АРМ представляет собой комплекс мероприятий, обеспечивающих максимально комфортные условия использования АРМ специалистами. Это предполагает выбор специальной мебели для размещения техники АРМ, организацию картотек для хранения документации и магнитных носителей.

САПР как комплексная система автоматизации проектирования, является специфическим АРМ. Основной аппаратный компонент АРМ САПР плоттер.

Плоттеры бывают перьевые, карандашно-перьевые, струйные, электростатические, плоттеры прямого вывода изображения, плоттеры на основе термопередачи, лазерные плоттеры.

Основные плоттеры на сегодняшний день – лазерные и струйные. Другие виды плоттеров встречаются гораздо реже.

Основной недостаток плоттеров – высокая стоимость. Наиболее дешевые модели плоттеров стоят от 20 тыс. руб., наиболее продвинутые модели плоттеров стоят от 2 млн. руб. и больше.

Основными производителями плоттеров на сегодняшний день являются фирмы Mutoh, Encad, HP, OCE, Xerox и другие. При этом, фирма Mutoh специализируется на недорогих плоттерах, фирма НР – на струйных и лазерных плоттерах, фирмы Xerox и ОСЕ – на светодиодных плоттерах.

Основными параметрами, характеризующими плоттеры, являются:

    Ширина рулона бумаги, мм;

    Разрешение, dpi;

    Производительность, кв.м./час;

    Количество цветов;

Современные плоттеры могут обеспечивать потребности больших заводов в конструкторской документации. При этом, наиболее высокопроизводительными плоттерами являются LED-плоттеры, однако, их недостатком является монохромный вывод.

Струйные плоттеры пригодны для разовой качественной печати, однако, стоимость их отпечатка значительная. Самым дешевым отпечатком обладают карандашные и перьевые плоттеры. Однако, выпуск таких плоттеров на сегодня прекращен.

Одним из направлений совершенствования плоттеров является совмещение их с 3D-сканерами для автоматизированного построения схем объёмных объектов и последующего документирования.

Глоссарий

    Автоматизированное рабочее место – АРМ.

    Правовое обеспечение АРМ — это система нормативно-правовых документов, определяющих права и обязанности специалистов в условиях функционирования АРМ.

    САПР - "Система автоматического проектирования" (в английской нотации CAD).

    CAPP - системы автоматизации проектирования технологических процессов, могут генерировать технологические процессы, но только при условии предварительного специального описания изделия с помощью конструкторско - технологических элементов.

    CAD - системы оказывают конструктору слабую помощь с точки зрения всего процесса конструкторского проектирования.

    Плоттер – это графопостроитель – аппаратный комплекс, управляемый компьютером, производящий построение чертежей на бумаге или другом носителе.

    Струйная печать - это процесс получения изображения, при котором его элементы создаются капельками чернил, вылетающими из сопла со скоростью достаточной, чтобы преодолеть зазор между соплом и поверхностью, на которой формируется изображение.

    Термобумага - бумага, пропитанная теплочувствительным веществом.

    Донорный цветоноситель – тонкая (толщиной 5-10 мкм) пленка (например, лавсановая), обращенная к бумаге красящим слоем, выполненным на восковой основе.

    Фотобарабан - представляет собой металлический цилиндр, покрытый тонкой пленкой из фотопроводящего полупроводника (обычно оксид цинка).

    Тонер — мельчайшая красящая пыль.

    Функцилнальная ПО - функционирование вычислительной техники, разработку и подключение новых программ, закладывается ориентация на конкретного специалиста, обеспечивается решение задач определенных предметных областей.

    КЭТ (крупноформатные электронные таблицы) - помогают создавать табличные документы.

    Мультимедиа-проектор - позволяет при необходимости переносить компьютерное и видеоизображение на большой экран.

    Эргономическое обеспечение АРМ представляет собой комплекс мероприятий, обеспечивающих максимально комфортные условия использования АРМ специалистами.

Список использованных источников

    Васина Н. И др. Информационные ресурсы Internet. – М.: Изд. РРГУ, 2008.

    Волкова В.Н., Денисов А.А. Основы теории систем и системного анализа. СПб.: Изд-во СПбГТУ, 2007.

    Интернет: Энциклопедия / Под ред. Л. Мелиховой. – СПб: Питер, 2009.

    Информатика: Базовый курс / Симонович С.В. и др. – СПб: Питер, 2007.

    Информационные системы / Под ред. В.Н. Волковой и Б.И. Кузина.– СПб.: Изд-во СПбГТУ, 2005.

    Информационные системы в экономике / Под ред. В.В. Дика. – М.: Финансы и статистика, 2006.

    Леонтьев В.П. Новейшая энциклопедия персонального компьютера 2002. М.: ОЛМА-ПРЕСС, 2002.

    Максимович Г.Ю. и др. Информационные системы: Учебное пособие. – М.: Изд-во Рос. экон. акад. им. Г.В. Плеханова, 2006.

    Мишенин А.И. Теория экономических информационных систем. – М.: Финансы и статистика, 2006.

    Новейший самоучитель по работе в Интернете / Под ред. С. Симоновича. М.: Десс; Инфорком-Пресс, 2007.

    Олифер В.Г., Олифер Н.А. Компьютерные сети: Принципы, технологии, протоколы. – СПб.: Питер, 2005.

    Петров В.Н. Информационные системы. – СПб.: Питер, 2008.

    Проектирование экономических информационных систем / Е.А. Петров, Г.М. Смирнов, А.А. Сорокин, Ю.Ф. Тельнов. – М.: Финансы и статистика, 2007.

    Пятибратов А.П., Гудыно Л.П., Кириченко А.А. Вычислительные системы, сети и телекоммуникации. – М.: Финансы и статистика, 2007.

    Рычков В. Excel 2003: Краткий курс. – СПб.: Питер, 2003.

    Тельнов Ю.Ф. Интеллектуальные информационные системы в экономике: Учебное пособие. – М.: Синтег, 2008.

    Тупикина Е.Н., Мелюхин А.П. Информационные системы и сети: Учебное пособие. – Владивосток: Изд-во Дальневост. гос. акад. экономики и управления, 2009.

    Экономическая информатика / Под ред. П.В. Конюховского и
    Д.Н. Колесова. – СПб.: Питер, 2007.

    Фигурнов В.Э. IBM PC для пользователя / Изд. 10-е. - М.: "Инфра - М", 2005.

    Евдокимов В.В. Экономическая информатика: Учебник для вузов. - СПб.: Питер, 2008.

    Стинсон К. Эффективная работа в Windows 98. – СПб: Издательство «Питер», 2007. – 784 с.: ил.

    Экономическая информатика: Учебник для вузов/ Под ред. д.э.н., проф. В.В. Евдокимова. – СПб.: Питер, 2005. – 592 с.: ил.

    Левин А. Самоучитель работы на компьютере. – Изд. 5-е перераб. и доп.- М.: Издательство «Нолидж», 2005 – 624 с.

    Информатика: Практикум по технологии работы на компьютере/Под ред. Н.В.Макаровой.- М.: Финансы и статистика, 2006.-384 с.

    Жаров А. Железо IBM-2001. – М.: Изд-во «Микро-Арт», 2007.- 368 с.

    Фролов И. Компьютерное «железо». Руководство пользователя.- М.: Познавательная книга плюс, 2009. – 352 с.

    Гук М. Дисковая подсистема ПК. – СПб.: Питер, 2008.- 336 с.

    Глушаков С.В.,Мельничков И.В. Персональный компьютер: Учебный курс.- Харьков:Фолио; М.: ООО»Изд-во АСТ», 2006.- 542 с.

    Гук М. Энциклопедия «Аппаратные средства IBM PC». – СПб.,-М.,Харьков, Минск, 2007.- 468 с.

    Скотт Мюллер «Модернизация и ремонт ПК».- СПб., Киев, 2000.- 442 с.

    Пятибратов А.П., Гудыко Л.П. Вычислительные системы, сети и технологии. – М.: Финансы и статистика, 2006.- 362 с.

    Могилев А.В., Пак Н.И. Информатика.- М.: ACADEMIA, 2007.- 342 с.

    Шафрин Ю.А. Азбука компьютерных технологий. Образовательная книга-самоучитель для взрослых пользователей ПК IBM PC. – М., 2008.- 460

    Шафрин Ю.А. Информационные технологии: В 2 ч. Ч.2. Офисная технология и информационные системы.- М.:Лаборатория базовых знаний, 2007.- 366 с.

Приложение А

Лист 1

Технические характеристики плоттера начального уровня HP Design Jet 110plus NR A1 (C7796Е)

Характеристика

Значение

Цвета картриджей

4 картриджа (по одному: голубой, пурпурный, жёлтый, чёрный)

Совместимые типы чернил

Чёрные: чернила HP на пигментной основе; голубые, пурпурные, жёлтые: чернила НР на основе красителя

Максимальная ширина печатных носителей

625 мм через тракт передней подачи вручную

Максимальная протяжённость печати

15,2 м (с использованием устройства рулонной подачи, зависит от приложения)

Опции финишной обработки документов

Лоток подачи, полистовая подача вручную, проход бумаги с задней стороны (минимум формат А2, максимум А1), рулонная подача с задней стороны

Качество печати (цветная, высшее качество)

До 1200 x 600 т/д

Сопла печатающей головки

304

Стандартные языки управления принтером

PCL 3-GUI

Стандартное

ОЗУ 64 Мб

Стандартная подсоединяемость

USB (совместим со спецификациями USB 2.0), параллельный Centronics IEEE-1284 (совместимый с ECP), 1 слот EIO, внутренний сервер печати HP Jetdirect WIO 10/100

Цвета картриджей 4 картриджа (по одному: голубой, пурпурный, жёлтый, чёрный)

Поддерживаемые типы носителей

Бумага (обычная, для струйной печати, с покрытием, особоплотная, полуглянцевая, глянцевая, для пробных отпечатков, фотобумага, для брошюр/рекламных листовок, копировальная), полупрозрачная специальная бумага с покрытием, прозрачные плёнки А4

Стандартные размеры носителей

A1, A1+, A2, A3, A4, B2, B3, B4, A2+ (метрические размеры), конверты

Нестандартные размеры носителей

Лоток 1: от 76 x 142 до 458 x 610 мм; полистовая подача вручную: от 110 x 205 до 625 x 1625 мм; тракт задней подачи: от 110 x 205 до 625 x 1625 мм; рулонная подача: до 609 мм, с задней стороны

Максимальная длина рулона 45,7 м

45,7 м

Лист 2

Характеристика

Значение

Максимальная длина носителя 1625 мм

1625 мм

Максимальная ширина печатных носителей

625 мм через тракт передней подачи вручную

Максимальная протяжённость печати

15,2 м (с использованием устройства рулонной подачи, зависит от приложения)

Опции финишной обработки документов

15,2 м (с использованием устройства рулонной подачи, зависит от приложения)

Рекомендуемая плотность печатных носителей

Лоток 1: от 65 до 150 г/м2; полистовая подача вручную: от 65 до 210 г/м2; с задней стороны: до 300 г/м2; рулонная подача: от 65 до 150 г/м2

Размеры (Ш x Г x В)

1042 x 535 x 220 мм

Вес 22 кг

22 кг

Приложение Б

Технические характеристики плоттера среднего уровня HP DesignJet Z2100 A1

Характеристика

Значение

Тип печати

Цветная

Технология печати

Термическая струйная

Интерфейсы

Ethernet (RJ-45), USB 2.0

Число слотов расширения

1

Формат

А1

Количество цветов

8

Максимальное разрешение ч/б печати, dpi

1200x1200

Максимальное разрешение цветной печати, dpi

2400х2400

Минимальный размер капли

4 пл

Максимальная ширина рулона

24”

Плотность бумаги

50-500 г/кв.м

Объём памяти

128 Мб

Жесткий диск

40 ГБ

Поддержка ОС

Windows, Mac OS

Потребляемая мощность

200 Вт

Вес

65 кг

Приложение В

Технические характеристики плоттера высокого уровня HP DesignJet 4500 PS

Характеристика

Значение

Цвета картриджей

Чёрный, бирюзовый, пурпурный, жёлтый

Совместимые типы чернил

Чёрные чернила: на пигментной основе, голубой, пурпурный, жёлтый (CMY): на основе красителя

Капля чернил

5 пиколитров (цветные чернила), 15 пиколитров (чёрные чернила)

Максимальная ширина печатных носителей

1067 мм

Максимальная протяжённость печати

175 м

Опции финишной обработки документов

Два рулона, быстрое автоматическое переключение на рулонную подачу, автоматический резак, опциональный укладчик, опциональный автоматический последовательный фальцаппарат

Качество печати (цветная, высшее качество)

оптимизированное разрешение до 2400 x 1200 т/д и входное 1200 х 1200 т/д

Сопла печатающей головки

524

Стандартные языки управления принтером

Adobe® PostScript® 3, Adobe PDF 1.5, HP-GL/2, HP-RTL, TIF, JPEG, CALS-G4

Стандартное ОЗУ 256 Мб

256 Мб

Стандартная подсоединяемость

Порты Fast Ethernet (10/100 Мбит/с), FireWire (совместимый с IEEE-1394a), слот EIO

Поддерживаемые типы носителей

Бумага, плёнка

Стандартные размеры носителей

A3, A2, A1, A0

Рекомендуемая плотность печатных носителей

От 50 до 328 г/м2

Технология цветной печати Технология послойного формирования цвета HP PhotoREt III

Точность печати линий

+/- 0,1%

Минимальная толщина линии

0,075 мм

Максимальная память

512 Мб

Скорость печати (цветной, Designjet, экономичной)

До 100 страниц формата A1 в час

Подсоединяемость

Дополнительные возможности подключения

Сервер печати HP Jetdirect 620n для сетей Fast Ethernet, сервер печати HP Jetdirect 40d для сетей Gigabit Ethernet, карта HP Designjet High Speed USB 2.0

Ёмкость жёсткого диска

Стандартно 40 Гб

Размеры (Ш x Г x В)

1930 x 800 x 1350 мм
