Тестирование и верификация HDL-моделей компонентов SOC
ТЕСТИРОВАНИЕ И ВЕРИФИКАЦИЯ HDL-МОДЕЛЕЙ КОМПОНЕНТОВ SOC
1. Анализ тестопригодности графа управления
Учитывая, что автоматная модель программного продукта представлена взаимодействием операционного и управляющего автомат, рис. 1, то наряду с моделированием транзакционного графа, необходимо иметь возможность анализировать тестопригодность граф-схемы алгоритма управления (ГСА).
Рис. 1. Автоматная модель HDL-программы
Предлагается ГСА представить в виде содержательного графа управления (СГУ), который является подобным транзакционному графу. Здесь вершины есть операции программного кода, а дуги представляют условия перехода из одной вершины в другую для выполнения команды, обозначенной вершиной-стоком.
Следовательно, для СГУ можно использовать процедуры, ранее разработанные для подсчета критериев тестопригодности транзакционного графа в части управляемости и наблюдаемости. Примером содержательного графа может служить рис. 2, имеющий 6 вершин и 9 дуг.
Рис. 2. Содержательный граф HDL-программы
Подсчет управляемостей графа, представленного на рис. 2, имеет следующий вид:
Подсчет наблюдаемостей графа, представленного на рис. 2, содержит следующие выражения:
Рис. 3. Графики тестопригодности для графа управления
Для использования тестопригодности выполняется построение управляемости и наблюдаемости всех компонентов HDL-модели (рис. 3). Затем вычисляется обобщенная характеристика – тестопригодность каждого компонента как произведение управляемости и наблюдаемости:
.
(1)
Далее интерес представляет создание таблицы тестопригодности, управляемости и наблюдаемости, а также соответствующий им график для визуального контроля «плохих» компонентов. Фиксация определенной планки тестопригодности, ниже которой значения будут считаться неприемлемыми, позволит разработчику создавать ассерции и другие дополнительные средства повышения тестопригодности для проблемных функциональных блоков. Кроме того, средства повышения тестопригодности должны обеспечивать глубину диагностирования до функционального компонента и привязанных к нему операций в целях быстрого восстановления работоспособности программной HDL-модели. В целях построения алгоритмов поиска ошибок в программном коде можно использовать таблицу неисправностей, по аналогии с технологией тестирования hardware. Любопытное решение в процессе проверки функциональных блоков связано с сигнатурным анализом, где обобщенная сигнатура отождествляется с исправным поведением всего кода, а также с каждым компонентом. Любое несовпадение эталонной сигнатуры с фактической приводит к выполнению процедуры диагностирования и восстановления работоспособности HDL-модели путем исправления семантики кода.
Предложенная модель верификации HDL-проекта использует testbench, функциональное покрытие, механизм ассерций, описанную выше метрику оценки тестопригодности, таблицу неисправностей и вектор экспериментальной проверки (ВЭП), формируемый по заданным контрольным точкам путем сравнения сигнатур. Функциональное ограничение testbench связано с неразличимостью компонентов программного кода, в которых могут быть ошибки. Его основное назначение – проверка исправности HDL-модели. Поэтому в качестве дополнения к процедуре проверки придается механизм ассерций, основная цель которого с заданной глубиной – до программного компонента – определить место и вид ошибки на стадии выполнения диагностирования, после того, как testbench зафиксировал неправильное функционирование программного проекта. Две стадии верификации: тестирование и диагностирование – представлены ниже в виде следующих двух векторно-матричных операций:
Для первой стадии используется
двоичный вектор экспериментальной
проверки
,
формируемый на основе процедуры
тестирования. На второй стадии используется

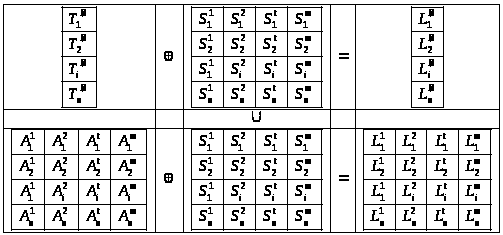

уже матрица
экспериментальной проверки, которая с
наперед заданной глубиной определяет
диагноз проекта на основе сравнения
технических состояний HDL-модели и
механизма ассерций:
В процессе выполнения процедуры
верификации выполняется сравнение
фактического и эталонного (специфицированного)
технического состояния компонента
путем применения операции Xor:
Практически, если выполнены условия тестопригодности и правильно расставлены ассерции в критических точках программного кода для диагностирования всех компонентов, то ВЭП может однозначно идентифицировать адрес (место) и тип ошибки на основе построенной ранее таблицы неисправностей – механизма ассерций.
2. Верификация DCT IP-core, Xilinx
Представленные модели верификации программного HDL-кода проверены на реальном проекте Xilinx IP-core в целях определения наличия в нем ошибок. При этом удалось получить положительный результат относительно неверной семантики работы программы для последующего исправления кода. Фрагмент модуля дискретного косинусного преобразования представлен листингом 1 [Xilinx.com]. Вся HDL-модель насчитывает 900 строк кода System Verilog.
Листинг. 1.
module Xilinx
`timescale 1ns/10ps
module dct ( CLK, RST, xin,dct_2d,rdy_out);
output [11:0] dct_2d;
input CLK, RST;
input[7:0] xin; /* input */
output rdy_out;
wire[11:0] dct_2d;
………………….
/* The first 1D-DCT output becomes valid after 14 +64 clk cycles. For the first 2D-DCT output to be valid it takes 78 + 1clk to write into the ram + 1clk to write out of the ram + 8 clks to shift in the 1D-DCT values + 1clk to register the 1D-DCT values + 1clk to add/sub> + 1clk to take compliment + 1 clk for multiplying + 2clks to add product. So the 2D-DCT output will be valid at the 94th clk. rdy_out goes high at 93rd clk so that the first data is valid for the next block*/
Endmodule
В соответствии с правилами тестопригодного анализа, приведенными выше, спроектирован транзакционный граф как развитие графа регистровых передач, представленный на рис. 4, который для module Xilinx имеет 28 вершин-компонентов (входная и выходная шины, логические и регистровые переменные, векторы и память).
Рис. 4. Транзакционный граф Xilinx модели
Идентификатор дуги имеет верхний
индекс, обозначающий число транзакций
в программе между исходящей и входящей
вершинами. Для каждой вершины строятся
логические функции управляемости и
наблюдаемости. Пример логической функции
управляемости для вершины
имеет следующий вид:
Для остальных вершин аналогично выполняется вычисление ДНФ функций управляемостей.
Примеры вычисления функций наблюдаемостей для отдельных вершин имеют следующий вид:
Синтезированные логические
функции задают все возможные пути
управления, как во времени, так и в
пространстве, что можно считать новой
аналитической формой описания
тестопригодности проекта. По ДНФ, следуя
выражениям для подсчета тестопригодности,
можно определить критерии управляемости
(наблюдаемости) для всех компонентов
HDL-модели. Здесь следует рассмотреть
для варианта (сценария) обсчета программной
модели. 1) Учитывается только графовая
структура, где вес каждой дуги равен 1,
независимо от числа транзакций в
программном коде. 2). Все дуги графа
отмечаются реальным количеством
транзакций, имеющих место быть между
двумя рассматриваемыми вершинами-компонентами
транзакционного графа. Оценки
тестопригодности описанных процедур
могут существенно различаться друг от
друга. Пользователь должен определиться,
что важнее только структура программного
кода – применить первый сценарий, или
иметь более сложную и точную модель
транзакций, распределенных во времени,
на множестве графовых компонентов. В
качестве примера ниже приводится
процедура вычисления управляемости
для вершины
:
.

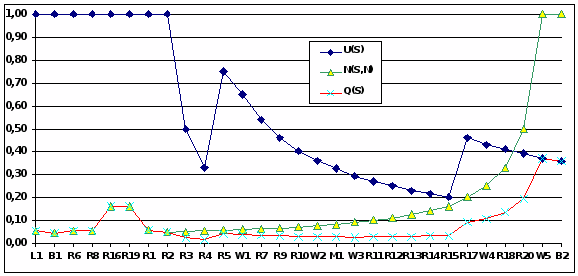

Применение аналогичных вычислений управляемостей (наблюдаемостей) для других вершин графа дает результат в виде графика, представленного на рис. 5, которые позволяют определить критические точки для установки необходимых ассерций.
Такой вершиной может быть
компонент
,
если транзакционный граф представлен
одиночными дугами. Для случая, когда
дуги отмечены реальным количеством
транзакций, критические вершины
принадлежат компонентам, находящихся
ближе к выходной шине
.
Здесь существенным представляется не
структура графа, а вес дуги входящей,
который в большей степени оказывает
негативное влияние, если структурная
глубина рассматриваемого компонента
достаточно высока. Используется формула
(1) вычисления тестопригодности с
мультипликативными членами
,
что дает оценку ниже, чем любой из
сомножителей (управляемость, наблюдаемость).
Если модифицировать формулу (1) исчисления тестопригодности для компонентов к следующему виду:
,
то кривая тестопригодности существенно поднимется вверх по оси ординат, чем обеспечивается меньший разброс параметров для каждой вершины. Данное обстоятельство фиксирует несколько отличные таблицы и графики, представленные ниже (рис.6).

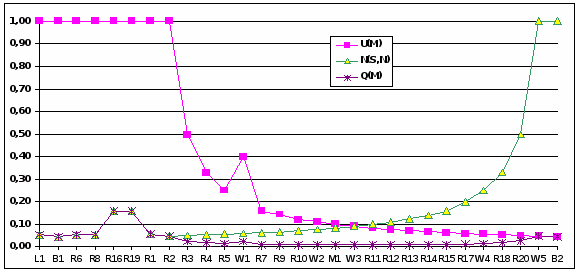

Рис. 5. Графики М-тестопригодности Xilinx модели

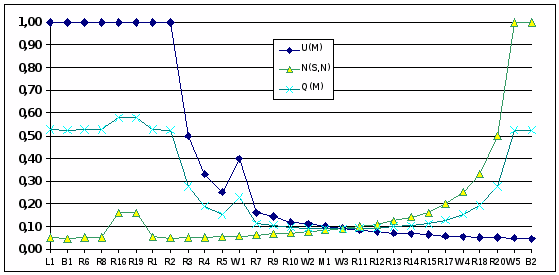

Рис. 6. Графики A-тестопригодности Xilinx модели
Интересным представляется
поведение отдельных вершин. Например,
управляемость вершины
в мультипликативном транзакционном
графе HDL-кода неожиданно «упала» вниз
по сравнению с графом единичных дуг.
Это связано с высоким весом транзакций,
поступающих на рассматриваемую вершину
со стороны входных компонентов
,
которые практически превращают в ноль
значимость единичных транзакций от
вершин
.
После определения управляемостей и наблюдаемостей вершин транзакционного графа выполняется подсчет обобщенного критерия тестопригодностей каждого компонента программного кода в соответствии с выражением (5). Затем определяется интегральная оценка тестопригодности проекта по формуле:
,
которая определяет качество
проектного варианта, что представляется
весьма существенным при сравнении
нескольких альтернативных решений. В
качестве примера позитивного использования
разработанных моделей и методов
предлагается анализ тестопригодности
программного кода дискретного косинусного
преобразования из Xilinx библиотеки. Было
выполнено построение транзакционной
модели, подсчет характеристик
тестопригодности (
),
определение критических точек. Затем
в соответствии с числом и типами
компонентов было разработано функциональное
покрытие, фрагмент которого представлен
листингом 2.
Листинг 2.
c0: coverpoint xin
{
bins minus_big={[128:235]};
bins minus_sm={[236:255]};
bins plus_big={[21:127]};
bins plus_sm={[1:20]};
bins zero={0};
}
c1: coverpoint dct_2d
{
bins minus_big={[128:235]};
bins minus_sm={[236:255]};
bins plus_big={[21:127]};
bins plus_sm={[1:20]};
bins zero={0};
bins zero2=(0=>0);
}
endgroup
Для критических точек, определенных в результате анализа тестопригодности транзакционного графа разработана ассерционная модель проверки основных характеристик дискретного косинусного преобразования. Существенный фрагмент кода механизма ассерций представлен листингом 3.
Листинг 3.
sequence first( reg[7:0] a, reg[7:0]b);
reg[7:0] d;
(!RST,d=a)
##7 (b==d);
endsequence
property f(a,b);
@(posedge CLK)
// disable iff(RST||$isunknown(a)) first(a,b);
!RST |=> first(a,b);
endproperty
odin:assert property (f(xin,xa7_in))
// $display("Very good");
else $error("The end, xin =%b,xa7_in=%b", $past(xin, 7),xa7_in);
В результате проведенной верификации дискретного косинусного преобразования в среде Questa, Mentor Graphics были найдены неточности в восьми строках исходного кода HDL-модели:
// add_sub>1a <= xa7_reg + xa0_reg;//
Последующее исправление ошибок привело к появлению исправленного фрагмента кода, который показан в листинге 4.
Листинг 4.
add_sub>1a <= ({xa7_reg[8],xa7_reg} + {xa0_reg[8],xa0_reg});
add_sub>2a <= ({xa6_reg[8],xa6_reg} +{xa1_reg[8],xa1_reg});
add_sub>3a <= ({xa5_reg[8],xa5_reg} +{xa2_reg[8],xa2_reg});
add_sub>4a <= ({xa4_reg[8],xa4_reg} + {xa3_reg[8],xa3_reg});
end
else if (toggleA == 1'b0)
begin
add_sub>1a <= ({xa7_reg[8],xa7_reg} - {xa0_reg[8],xa0_reg});
add_sub>2a <= ({xa6_reg[8],xa6_reg} - {xa1_reg[8],xa1_reg});
add_sub>3a <= ({xa5_reg[8],xa5_reg} - {xa2_reg[8],xa2_reg});
add_sub>4a <= ({xa4_reg[8],xa4_reg} - {xa3_reg[8],xa3_reg});
