Введение
В настоящее время любая организация имеет дело с электронной информацией, поэтому я проектирую ЛВС для людей, которые хотят отдохнуть и поиграть в компьютерные игры по локальной сети. Но для эффективной работы процесса все сегменты сети должны быть одним целым механизмом, который находиться в постоянном развитии. Цель этой курсовой работы объединить компьютеры клуба, в одну информационно вычислительную сеть.
1. Технико-экономическое обоснование разработки вычислительной сети
1.1. Анализ предметной области
Компьютерный клуб работает с посетителями разных специальностей и возрастов, именно для них в клубе должны быть все средства установленные их потребностей, а также средства для управления рабочим процессом, основная нагрузка здесь будет внутренней, а на внешние каналы будет поступать информация по запросу посетителей в небольшом информационном количестве.
1.2 Цель создания вычислительной сети
Основными целями проектирования ЛВС, являются:
совместная обработка информации
совместное использование файлов
централизованное управление компьютерами
контроль за доступом к информации
централизованное резервное копирование всех данных
совместный доступ в Интернет
1.3. Функции пользователя в сети
В моей сети будут работать многие люди из разных подразделений и с разными ресурсами. Для этого я разделил всех пользователей на категории доступа: общую, специальную и полную.
общий доступ присваивается всем посетителям, которые будут использовать ресурсы непосредственно связанные с работой на компьютере;
специальный доступ присваивается пользователям, которые следят за процессом работы посетителей. Им разрешён доступ только к специальным ресурсам конкретного назначения;
полный доступ присваивается администратору и обслуживающему персоналу, которым доступны все сетевые ресурсы.
2. Выбор конфигурации вычислительной сети
Оценка вариантов архитектуры ВС производится с системных позиций по основным критериям:
быстродействие
надёжность
стоимость
информационная безопасность
По этим критериям и будет выбрана подходящая конфигурация
Таблица 1. Конфигурация
|
Компонент |
Реализация |
|
Топология |
Звезда |
|
Тип сети |
Fast Ethernet |
|
Линия связи |
Витая пара 100Base TX |
|
Сетевые адаптеры |
100BaseTX |
|
Ретрансляторы |
Switch |
|
Управление совместным использованием ресурсов |
Сеть на основе технологии Client-Server, централизованное управление ресурсами |
|
Совместное использование периферийных устройств |
Сетевой принтер, управление очередью с помощью ПО сервера |
|
Поддерживаемые приложения |
E-mail, SQL Server 2000, Факсы |
Такая конфигурация отвечает всем требованиям и подходит для моей сети. Быстродействия хватит, пока сеть не будет включать очень большое количество рабочих станций, при увеличении рабочих станций сеть не надо полностью менять, а только заменить или добавить некоторые компоненты. Здесь используется топология звезда, в которой каждый компьютер через специальный сетевой адаптер подключается отдельным кабелем к объеденяещему устройству. За счет этого обеспечивается защита от разрыва кабеля, т.е. если кабель рабочей станции будет поврежден, это не приведет к выходу из строя всего сегмента сети, что обеспечивает надежность всей сети. В данном случае используется недорогой кабель типа витая пара.
3 Проектирование структурной схемы вычислительной сети
3.1 Разработка структурной схемы ЛВС
План помещения представлен в Приложении А, а план расположения рабочих мест показан в Приложении Б
3.2 Выбор сетевых компонентов
При выборе сетевых компонентов я использовал каталог цен на компьютеры и комплектующие. Выбранные устройства представлены ниже:
1. Физические устройства
рабочие станции. Я использую на базе AMD с процессорами Athlon с тактовой частотой 3000+ ГГц;
серверные станции. На них я не экономил и выбрал самый дорогой;
коммутаторы. Для одной комнаты я взял коммутатор с 24-мя портами, а для другой – 16-ти портовый;
сетевые принтеры. Я выбрал принтеры со встроенным сетевым адаптером и высокой скоростью печати;
сетевые адаптеры. Сетевые адаптеры я выбрал со скоростью 10/100 Mbit/s.
2. Программное обеспечение
а) ОС сервера. Из всех сетевых ОС я выбрал Windows Server 2003, которая является самой популярной в России.
b) ОС рабочей станции. Для работы пользователей, я выбрал Windows XP SP1.
3.3 Схемы прокладки кабеля
В данном помещении используется внутренняя и внешняя прокладка кабеля. Внутренняя прокладка осуществляется в коридоре внутри потолка под коммутационными панелями. Внешняя проводка проводится в самих комнатах с помощью коробов из пластика в 10 см над плинтусом. Огибание кабеля рядом с дверьми делается с помощью желоба.
Схема прокладки кабеля представлена в Приложении В и стоимость монтажных работ приведены в Приложении Г
3.4 Спецификация ЛВС
Спецификации сетевого оборудования и программного обеспечения представлены в Приложении Д
4 Планирование информационной безопасности
4.1 Анализ угроз информационной безопасности
воровство или вандализм;
форс-мажорные обстоятельства;
отказы источников питания и скачки напряжения;
ошибки при передаче информации;
сбои программного обеспечения;
ошибки пользователя.
4.2 Методы защиты информации
При воровстве или вандализме нужно:
а) устанавливать бездисковые компьютеры;
б) ограничить доступ паролями и ключами активации, затем информацию нужно зашифровать;
в) установить антивирусы на все рабочие станции и особенно на сервер.
2. Поскольку возможны форс-мажорные обстоятельства то следует использовать кабель, в котором волокна могут располагаться в одной или нескольких термопластиковых трубках, заполненных водоотталкивающим и огнеупорным составом.
3. Для предотвращения повреждения оборудования и потери информации, из-за скачков напряжения в сети, в сети используется источники бесперебойного питания.
4. Для исправления ошибок при передаче информации используют избыточное кодирование и передачу контрольных сумм.
5. При сбоях программного обеспечения нужно обратить особое внимание на настройку сервера и механизм выполнения транзакций.
6. Для того чтобы уменьшить число ошибок пользователей нужно ограничить доступ и проводить обучение пользователей.
4.3 Права доступа пользователей
Таблица 2. Перечень функций пользователей и прав доступа
|
Название группы |
Внутренние ресурсы |
Уровни доступа к внутренним ресурсам |
|
Посетители |
Специальные каталоги и папки для посетителей |
Просмотр объектов |
|
Обслуживающий персонал |
Все сетевые ресурсы |
Полный доступ ко всем ресурсам |
|
Сотрудники клуба |
Доступ ко всей информации |
Ограничение доступа к папкам |
|
Администратор |
Все сетевые ресурсы |
Права администратора в каталогах, в том числе изменение уровня и прав доступа |
5 Моделирование сети
Для моделирования сети я использовал программу Net Cracker Professional. Смоделированная сеть представлена в Приложении Е
6 Теоретико-расчетная часть
Расчет суммы затрат на разработку: внедрение и эксплуатацию вычислительной сети, затраты на внедрение вычислительной сети должны рассчитываться по следующей формуле:
K = Као + Кпо + Кпл + Кмн +Кпп (1)
где
Као - стоимость аппаратного обеспечения ВС;
Кпо - стоимость программного обеспечения ВС;
Кпд - стоимость дополнительных площадей;
Кмн - единовременные затраты на наладку, монтаж и пуск ВС;
Кпп - предпроизводственные затраты (на научно - исследовательские, опытно - конструкторские работы подготовку и освоение производства).
K= 1 144 340 + 146 271 + 0 + 54 220 + 0= 1 344 831
7 Перспективы развития
В будущем нужно будет обменять старые компьютеры на новые или увеличить их, то при выбранной конфигурации, нужно только поменять коммутаторы или добавить. При моделировании видно, что соединение в 100 Мбит/сек, используется не на всю мощность, что позволяет развивать и увеличивать сеть, не задумываясь о скорости передачи.
Заключение
В процессе создания курсовой работы я улучшил свои знания по предмету Информационные сети. В данной курсовой работе была создана модель ЛВС для компьютерного клуба. Я постарался создать максимально эффективную ЛВС при разумных первоначальных денежных вложениях.
В курсовой работе отражена как практическая, так и экономическая эффективность создания предложенной ЛВС. То есть подборка наиболее подходящего оборудования и программного обеспечения обеспечивающего оптимальную работу ЛВС.
Список литературы
www.iXBT.com
www.rationet.ru
Кулаков Ю.А, Луцкий Г.М. Компьютерные сети. Учебное пособие 1998
Приложение А
План помещения

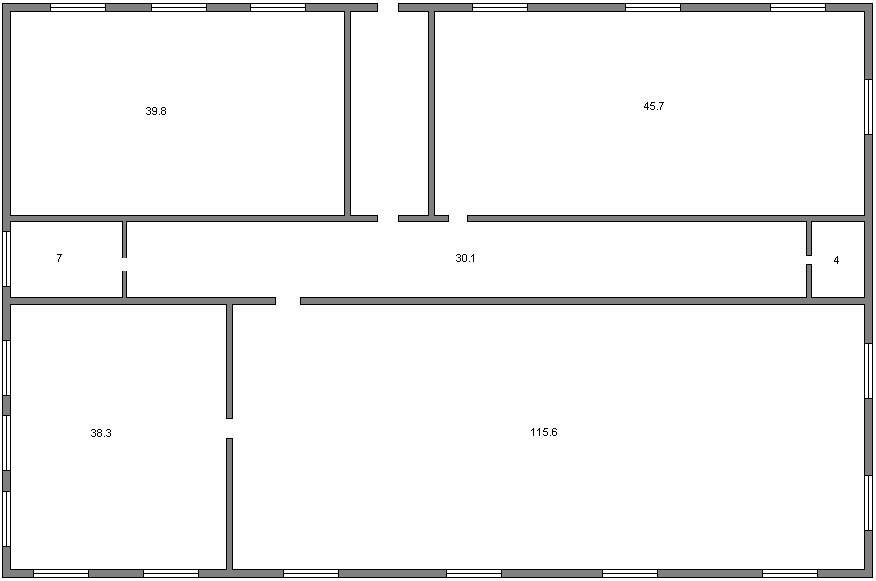

Рисунок Б.1. Схема помещения компьютерного клуба
Приложение Б
План расположения рабочих мест

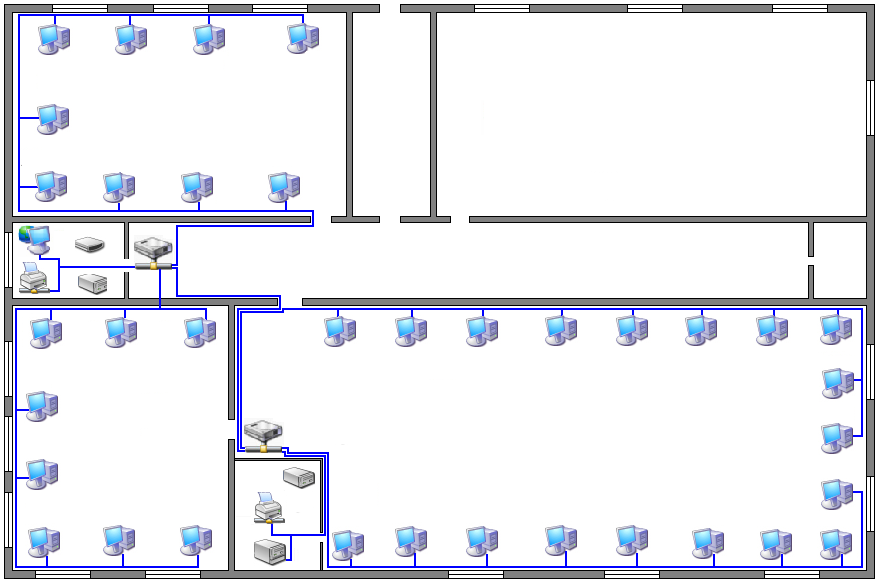

Рисунок В.1. Схема расположения рабочих мест в компьютерном клубе
Условные обозначения
Кабель, витая пара UTP
Рабочая станция
Сервер
Источник бесперебойного питания
С
етевой
принтер
М
одем
Пользовательский компьютер
К
оммутатор
Приложение В
Схема прокладки кабеля

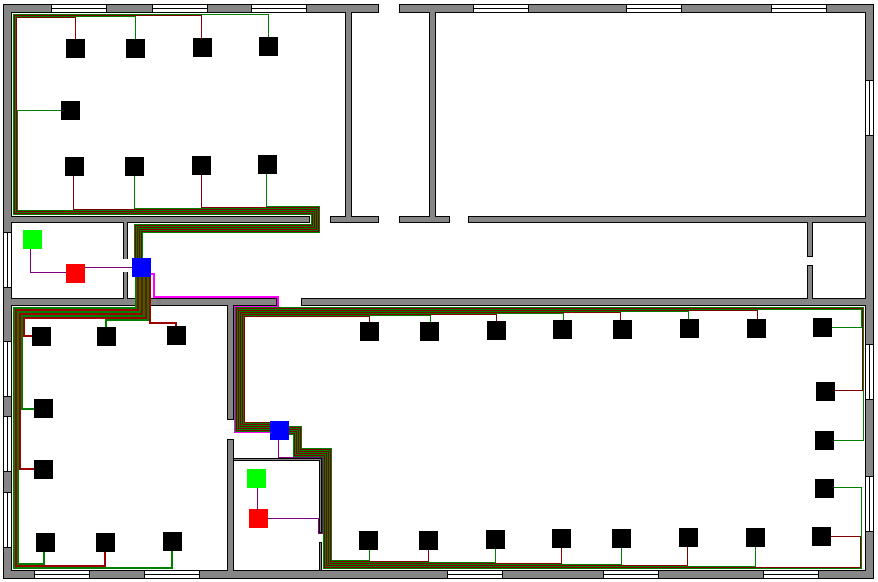

Рисунок Г.1. Схема прокладки кабеля
Условные обозначения
Компьютер администратора и
сотрудника
Компьютер посетителей
Сетевой принтер
Коммутатор
Приложение Г
Стоимость монтажных работ
Таблица Д.1. Стоимость монтажных работ.
|
Работы по монтажу сети |
Кол-во |
Стоимость за ед. |
Сумма |
|
|
Прокладка кабеля UTP |
м |
610 |
5 |
3050 |
|
Установка розетки RJ-45 |
шт. |
36 |
40 |
1440 |
|
Подготовка докум. СКС |
1 |
2500 |
2500 |
|
|
Прочее |
45000 |
|||
|
Всего |
51990 |
Приложение Д
Спецификация ЛВС
Таблица Е.1. Спецификация сетевого оборудования
|
Наименование |
Цена |
Шт. |
Сумма |
|
|
Сервер |
Dontek S6 Server(2Xeon 3.7GHz,M/B Intel, DDR 4Gb,HDD 2*250) |
110650 |
1 |
110 650 |
|
Рабочая станция |
AMD Athlon XP 3000+ GHz DDR 512 HDD 140Gb Intel865Perl |
17 540 |
36 |
631 440 |
|
Монитор |
17" Viewsonic VX 715(TCO99) |
5000 |
36 |
180 000 |
|
Сетевая карта |
D-Link DFE-530TX+ Ethernet PCI 10/100 |
162 |
36 |
5 832 |
|
Коммутатор |
D-Link DES-1024D/E 24port 10/100Mb |
2 449 |
2 |
4 898 |
|
ИБП |
APC Smart-UPS 620 VA Net |
6 072 |
2 |
12 144 |
|
Кабель |
UTP5 |
5 |
610 |
3 050 |
|
Принтер |
Xerox Phaser 6100BD |
15 200 |
2 |
30 400 |
|
Разъем |
RJ-45 |
72 |
10 |
720 |
|
|
Всего |
979 134 |
Таблица Е.2. Спецификация программного обеспечения
|
Программное обеспечение |
Цена |
Кол-во |
Стоимость |
|
Windows Small Business Server 2003 |
14 575,00 |
1 |
14 575 |
|
Microsoft Windows XP Professional |
6 650,00 |
1 |
6 650 |
|
Microsoft Office 2003 Russian |
5 015,00 |
1 |
5 015 |
|
Kaspersky Anti-Virus Personal Pro Russian Editor v.5.0.388 |
1895,00 |
1 |
1 895 |
|
Outpost Firewall Pro v.3.51.759.6511 |
1500 |
1 |
1 500 |
|
WinRar |
500 |
1 |
500 |
|
FlashGet v.1.71 |
0 |
1 |
0 |
|
Opera v.8.52 |
0 |
1 |
0 |
|
Другое ПО |
85 124 |
1 |
85 124 |
|
Всего |
115 259 |
Приложение Е
Смоделированная сеть

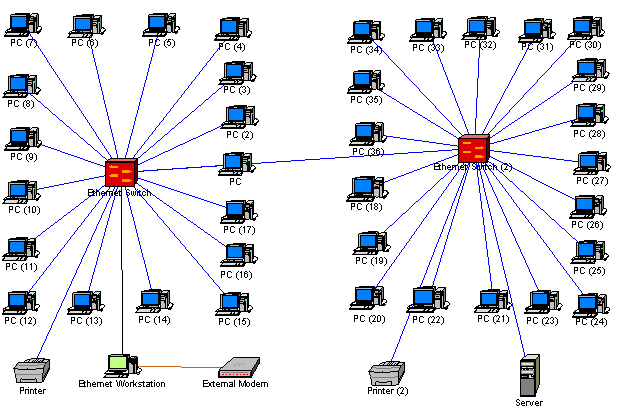

Рисунок Ж.1. Смоделированная сеть
в компьютерном клубе
