Разработка оптимальной компьютерной системы для дизайн-студии.
Разработка оптимальной компьютерной системы для дизайн-студии.
Содержание.
Введение
Выбор процессора
Выбор материнской платы
Выбор
оперативной памяти
Выбор
жесткого диска
Выбор видеокарты
Выбор привода оптических дисков
Выбор блока питания
Выбор монитора
Клавиатура и мышь
Заключение
Список использованных источников
Введение.
При разработке компьютерной системы для работы в дизайн-студии предполагают возможность работы с графическими программами, такими как Adobe Photoshop и Adobe Illustrator, Corel Draw, а также программ для профессиональной работы с 3d графикой – 3ds MAX, Carrara Studio, Lightwave, Maya, Messiah и других.
Всё это предполагает определенные требования к компонентам компьютерной системы: а именно: процессор высокой производительности, большой объем оперативной памяти, тип видеокарты. Объём видеопамяти должен обеспечить построение и хранение текстур при совместной работе вышеперечисленных программ.
Вместе с тем даже при работе с растровой графикой особых требований к объму жесткого диска не предъявляется. Разработка компьютерной системы для использования ее в качестве дизайн-студии.
С учетом всего этого осуществляется выбор всех компонентов компьютерной системы.
Выбор процессора.
Отправной точкой выбора комплектующих для компьютера данного назначения является производительность процессора. Исходя из этого будет вестись вся подборка. Итак, для серьезной работы с мощными программами для работы с графикой, такими, как, например, Adobe (Photoshop и Illustrator), Corel (Draw и Photo Paint), а особенно с программами, ориентированными на работу с трехмерной графикой (3ds Max или Maya), необходимо иметь процессор высокой производительности. В настоящее время на рынке представлены два производителя «камней» - Intel® и AMD®. Оба они предоставляют потребителю одно-, двухядерные процессоры. Выберем двухядерный процессор. У процессоров Intel® кэш второго уровня больше, чем у AMD®, поэтому выберем именно процессор этой фирмы. Процессор Intel®Core™2Duo Е6550 имеет собственную тактовую частоту 2.33 ГГц на каждом ядре, а также кеш L2 в 4 Мб.
|
Гнездо процессора |
Socket LGA775 |
|
Частота ядра |
2,33 ГГц |
|
Частота шины |
1333 МГц |
|
Кэш L1 |
64 Кб x2 |
|
Кэш L2 |
4096 КБ |
|
Поддержка 64 бит |
Да |
|
Ядро |
Conroe |
|
Количество ядер |
2 |
|
Умножение |
7 |
|
Рассеиваемая мощность |
65 Вт |
|
Критическая температура |
72 °C |
|
Технология |
0.065 мкм |
|
Напряжение питания |
0.962 - 1.350 В |
PU
Intel Core 2 Duo E6550 2.33 ГГц/
4Мб/
1333МГц
775-LGA
(ц.5017
р).
Данная модель процессора выполнена для гнезда Socket LGA755. На основе этого подбираем материнскую плату. При этом частота шины выбранного процессора (1333 ГГц) должна соответствовать частоте шины материнской платы.
Выбор материнской платы.
Материнская плата P5K-E компании ASUSTeK® - оптимальных вариант для данной системы. Она выполнена на чипсете Intel P35, имеет 775-ый сокет LGA и работает на частоте фронтальной шины 800-1333 МГц.
Описание:
|
Производитель |
ASUS |
|
Модель |
P5K-E/WiFi-AP |
Поддерживаемые процессоры:
|
Разъём для процессоров |
LGA |
|
Поддерживаемые процессоры |
Intel Core 2 Quard, Core 2 Extreme, Core 2 duo, Pentium Dual-Core(E), Pentium Extreme Edition, Pentium D, Pentium 4, Celeron |
|
Чипсет |
Intel P35 |
|
Максимальная частота фронтальной шины |
1333/1066/800 Мгц |
Поддерживаемая память:
|
Тип памяти |
DDR 2 |
|
Диапазон частот памяти |
1066/800/667 Мгц |
|
Число слотов памяти |
4 |
|
Поддержка двухканального режима работы (для двух модулей) |
Да |
|
Минимальное количество модулей для старта |
1 |
|
Максимальный объем модулей |
2 Gb |
|
Максимальный объем поддерживаемой памяти |
8 Gb |
Чипсет:
|
Модификация |
Intel P35 |
|
Чип северного моста |
P35 |
|
Чип южного моста |
ICH9R |
Поддерживаемые слоты расширения:
|
Общее количество |
7 |
|
PCI-Express 16x |
2 (1 электрически совместим с PCI-E4x) |
|
PCI-Express 1x |
2 |
|
PCI |
3 |
Порты ввода-вывода:
|
USB |
12=(6x на панели + 4x на плате + 2x используется Wi-Fi модулем) |
|
Версия USB |
2,0 |
|
COM-порты |
1x на плате |
|
PS/2 порты |
1x на панели |
|
Fire-Wire (IEEE 1394) порты |
2=(1x на плате +1x на плате) |
Дисковые контроллеры:
|
Наличие контроллера дисководов |
Да |
|
Количество HDD контроллеров |
2 |
|
Первый котроллер |
Встроен в южный мост |
|
Количество линий SATA 133 на первом контроллере |
6x SATA2 (3 ГБ/сек) |
|
Возможность формирования Raid массивов на уровне BIOS в первом контроллере |
Да |
|
Уровни Raid |
0,1 |
|
Второй контроллер |
JMB363 |
|
Количество линий UDMA133 на втором контроллере |
1 линия на 2 устройства |
|
Количество линий SATA на втором контроллере |
2x eSATA |
|
Возможность формирования Raid массивов на уровне BIOS на втором контроллере |
Да |
|
Уровни Raid |
0,1,JBOD |
|
Суммарное количество устройств, которое можно подключить к контроллерам |
10 |
Питание материнской платы:
|
Основной разъем ATX |
ATX 24-pin |
|
Дополнительный разъем на 4/6/8 контактов |
-\-\+ |
|
Сложность блока питания процессора |
8-фазная схема |
Система охлаждения:
|
Количество контролируемых выходов под кулеры |
6 |
|
Тип выходов под кулеры |
1х – четырехконтактный 5х - трехконтактный |
|
Охлаждение северного моста |
Пассивное на основе тепловых трубок |
|
Охлаждение южного моста |
Пассивное |
|
Охлаждение модулей стабилизатора напряжения |
Пассивное на основе тепловых трубок |
Сетевые адаптеры:
|
Сетевой адаптер 1 |
Ethernet 802.3 10\100\1000 |
|
Чип |
Marvel 88E8053-NNC1 |
|
Возможность включения компьютера от сети (Wake On Lan) |
Да |
|
Беспроводной сетевой адаптер |
Wi-Fi 802.11 b/g |
|
Чип |
Realtek RTL8187L |
Для выбора
корпуса надо иметь в виду, что размер
платы 305 x 244 мм.
M/B ASUSTeK P5K-E/WiFi-AP (RTL) Socket775 <P35> 2xPCI-E+GbLAN+1394 SATA RAID U133 ATX 4DDR-II<PC-6400> (ц. 4428 р)
Выбор оперативной памяти.
Выбираем оперативную память в соответствии с частотами, поддерживаемыми материнской платой. Т.к. для чипсета Intel P35 официально заявлена поддержка памяти DDR-II с 667 МГц и 800 МГц, то так и выберем. Максимальный объем оперативной памяти для данной системы ограничивается лишь общим объемом, который позволяет нести на себе материнская карта, а также ценой. Программы для профессиональной работы с графикой требуют большого объема оперативной памяти, а их совместная работа – в особенности. Значит надо приобрести максимально возможное количество памяти (8 Гб для выбранной М/В) - планок по 1 Гб каждая, работающими на максимальных из официально поддерживаемых материнской платой частотах, т.е. 800 МГц (PC-6400).
HYUNDAI/HYNIX DDR-II DIMM 8*1Gb <PC-6400> (ц. 5608 р).
Выбор жесткого диска.
К жесткому диску данная система не предъявляет больших требований по объему, поэтому для работы достаточно HDD объемом в 250 Гб.
HDD 250 Gb SATA-II 300 Seagate Barracuda 7200.10 <3250410AS> 7200rpm 16Mb (ц.2205 р)
|
Производитель |
Seagate |
|
Модель |
250 Гб Barracuda 7200.10 3250410AS |
|
Технология перпендикулярной записи |
Да |
|
Актуальная емкость |
250 Гб |
|
Формат |
3.5" |
|
Интерфейс |
SATA-II с поддержкой NCQ (совместимо с SATA-I или SATA150 контроллерами) |
|
Буфер |
16 Мб |
|
Скорость вращения шпинделя |
7200 оборотов/мин. |
|
Соответствие стандартам |
RoHS |
|
Среднее время доступа |
4.16 мс |
|
Установившаяся скорость передачи данных |
78 Мб/сек |
|
Головки |
2 |
|
Число дисков |
1 |
|
MTBF |
700 тыс. часов |
|
AFR (Annualized failure rate) |
0.34% |
|
Уровень шума |
28 ДБ (2.8 Бел) при поиске; 27 дБ (2.7 Бел) - в режиме Idle |
|
Максимальные перегрузки |
63G длительностью 2 мс при работе, 350G длительностью 1 мс в выключенном состоянии |
|
Потребление энергии |
9.0 Вт - среднее при поиске; 8.5 Вт - среднее при работе; 5.3 Вт - среднее в режиме Idle |
|
Рабочая температура |
0 ~ 60°C |
|
Размеры (ширина высота х глубина) |
101.6 х 20 х 147 мм |
|
Вес |
365 грамм |
Данный жесткий диск от Seagate Barracuda, хорошо зарекомендовавшей себя на рынке винчестеров, связан с материнской платой через интерфейс SATA второго поколения. Скорость передачи данных по нему составляет 3 Гб/с. Выбранный HDD имеет собственный кеш 16 Мб, что позволяет увеличить скорость работы с хранящимися на диске данными. В свою очередь М/В дает возможность подключить вплоть до 6 HDD на SATA-II и организовать RAID массивы 0 и 1 уровней.
Выбор видеокарты.
При выборе видеокарты чипсет графического адаптера не имеет решающего значения. Гораздо более существенное влияние оказывает объем видеопамяти и ее тип. Из представленных на рынке чипсетов от nVidia® и ATI®, выберем видеокарту из 8-ой линейки GeForce™8500 от nVidia® из-за более удачной работы видеокарт этой фирмы с библиотекой OpenGL, используемым для работы с трехмерной графикой. Видеоадаптеры с памятью типа DDR-III на сегодняшний момент достаточно распространены, но в тоже время имеют существенно более высокую цену, нежели видеокарты, выполненные с использованием стандарта DDR-II. Кроме того, карты модификации GT отличаются от базовой более высокими частотами чипа. Среди производителей карт на данном чипсете более предпочтительными с точки зрения потребителя выглядят карты от ASUS, (материнская плата той же фирмы).

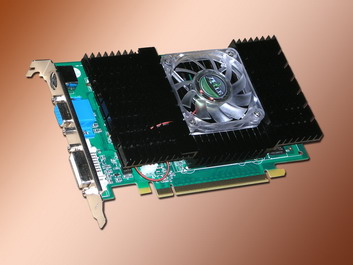

Видеокарта ASUSTeK® EN8500GT 512
|
Используемый чип |
nVidia® GeForce™ 8500GT |
|
Частота чипа |
920 MHz |
|
Скорость шины |
x16 PCI-Express |
|
Объем и тип памяти |
512 Mb DDR2 |
|
Разрядность шины |
128 bit |
|
Частота памяти |
800 MHz |
|
Интерфейсы |
PCI-Express x16 |
|
Разъемы |
15pin D-sub>, DVI-D |
Данная модель оснащена графическим процессором, работающим с DirectX 10 полную. Также заявлена так же поддержка OpenGL 2.0. Все это обеспечивает отличный уровень реализма графики, что необходимо, прежде всего, при работе в 3Ds Max, Poser и Maya.
Предложенная видеокарта имеет 512 Мб памяти стандарта DDR-II.
Видеоадаптер подключается через интерфейс PCI-Express x16. Выбранная материнская карта имеет 2 таких слота, один из которых связан электрически с PCI-Express x4, что позволяет установить в систему 2 видеокарты. Эта особенность может оказаться полезной при модернизации компьютера.
512Mb <PCI-E> DDR-II ASUSTeK EN8500GT+DVI+TV Out+SLI <GeForce 8500GT> (ц. 2981).
Выбор привода оптических дисков.
Среди приводов оптических дисков остановимся на варианте от ASUS. Единственным условием для выбора является необходимость наличия интерфейса SATA, т.к. IDE нет на материнской плате.
DVD RAM&DVD±R/RW&CDRW ASUS DRW-1814BLT SATA (OEM) 14x&18(R9 8)x/8x&18(R98)x/ 6x/ 16x&48x/32x/48x
(ц. 908 р.)
Выбор блока питания.
Все выбранные элементы заключаем в корпус INWIN с 450 Вт блоком питания. Питание материнской платы осуществляется через разъем ATX 24-pin. Также имеется возможность задействовать предусмотренные на М/В 8 дополнительных разъемов для питания.
Miditower INWIN S508 <Grey> ATX 450W (24+8+4pin) (ц.1920 р.)
|
Производитель |
InWin |
|
Модель |
S508/T |
|
Тип |
Midi Tower |
|
Форм-фактор |
ATX |
|
Совместимость |
Материнские платы ATX 12"x9,6" (305 x 244 мм) |
|
Количество внешних 5.25 отсеков |
3 |
|
Количество внутренних 5.25 отсеков |
- |
|
Количество внешних 3.25 отсеков |
2 |
|
Количество внутренних 3.25 отсеков |
2 |
|
Посадочные места под платы расширения |
7 |
|
Щель |
- |
|
Мощность блока питания |
450 Вт |
|
Расположение блока питания |
Горизонтально |
|
Порты |
2 USB с подключением к внутренним разъемам МП. |
|
Охлаждение |
Места для вентиляторов 92х92 мм или 80х80 мм на задней и 80х80 мм на передней стенке корпуса, вентиляционное отверстие в боковой стенке над процессорным разъемом. |
|
Размеры корпуса |
419 х 198 х 475 мм |
Выбор монитора.
Монитор дизайнера должен обладать рядом особенностей. Во-первых – это диагональ. В отличие от домашних компьютеров, для дизайн-студии целесообразным будет выбор дисплея с размером диагонали более 22 дюймов. Но за дополнительные 4-5 дюймов придется заплатить двойную цену. Поэтому, исходя из предложенных денежных средств, обратим внимание на 24-дюймовые дисплеи. Кроме того, новая Microsoft® Windows® Vista™ охотно работает с широкоформатными разрешениями, поддержка которых заявлена в новой системе в полной мере. Во-вторых, главной задача, с которой потребуется справиться монитору, является реалистичная цветопередача и четкость. Отсюда параметры, на которые следует обратить внимание в первую очередь – яркость, контрастность, разрешение и размер пикселя.
Параметры монитора Samsung 245B CBQ.
|
Размер дисплея |
24 " |
|
Время реакции матрицы |
5 мс |
|
Отношение сторон |
16:10 |
|
Яркость дисплея |
400 кд/м² |
|
Контрастность дисплея |
3000:1 |
|
Угол обзора горизонтальный |
160 ° |
|
Угол обзора вертикальный |
160 ° |
|
Размер пикселя |
0.270 мм |
|
Максимальное разрешение |
1920x1200 |
|
Максимальное количество цветов |
16,7 млн |
|
Частота горизонтальной развертки |
30-81 kHz |
|
Частота вертикальной развертки |
56-75 Hz |
|
Встроенный блок питания |
Да |
|
Интерфейс |
15pin D-sub>, DVI-D |
|
Максимальное энергопотребление |
100 Вт |
|
Энергопотребление в «спящем» режиме |
менее 2 Вт |
|
Фирменные технологии |
MagicBright3, DVI(HDCP). Монитор сертифицирован для работы с операционной системой Windows® Vista™ |
Этот 24-дюймовый дисплей отличает очень высокая контрастность и весьма достойная яркость. Разрешение монитора очень высокое, а размер пикселя достаточно маленький, что обеспечивает внушительную четкость картинки. Количество отображаемых цветов также отвечает требованиям к монитору. Для подключения к видеокарте можно использовать как цифровой, так и аналоговый интерфейсы. Для достижения идеальной четкости и предотвращения дрожания изображения целесообразно использовать цифровой DVI. Выбранная видеокарта также имеет этот разъем, следовательно, такой вид подключения нам доступен.
24" MONITOR Samsung 245B CBQ <Black> (LCD, Wide, 1920x1200, +DVI) (ц.18202 р.)
Клавиатура и мышь.
Defender Futuris Wireless Combo Set <M9425> Grey (Кл-ра М/Мед,USB,FM+Мышь 5кн,Roll,Optical,USB, FM) (ц.673 р.)
Заключение:
Таким образом, компьютерная система выглядит так:
|
M/B ASUSTeK P5K-E/WiFi-AP (RTL) Socket775 <P35> 2xPCI-E+GbLAN+1394 SATA RAID U133 ATX 4DDR-II <PC-6400> |
4428 |
|
CPU Intel Core 2 Duo E6550 2.33 ГГц/ 4Мб/ 1333МГц 775-LGA |
5017 |
|
512Mb <PCI-E> DDR ASUSTeK EN8500GT SILENT/HTD(HTP) (RTL) +DVI+TV Out+SLI <GeForce 8500GT> |
2981 |
|
HYUNDAI/HYNIX DDR-II DIMM 1Gb <PC-6400> |
5608 |
|
HDD 250 Gb SATA-II 300 Seagate Barracuda 7200.10 <3250410AS> 7200rpm 16Mb |
2205 |
|
DVD RAM&DVD±R/RW&CDRW ASUS DRW-1814BLT SATA (OEM) 14x&18(R9 8)x/8x&18(R98)x/ 6x/ 16x&48x/32x/48x |
908 |
|
Miditower INWIN S508 <Grey> ATX 450W (24+8+4pin) |
1920 |
|
24" MONITOR Samsung 245B CBQ <Black> (LCD, Wide, 1920x1200, +DVI) |
18202 |
|
Defender Futuris Wireless Combo Set <M9425> Grey (Кл-ра М/Мед,USB,FM+Мышь 5кн,Roll,Optical,USB, FM) |
673 |
|
Итого |
41942 |
Список использованных источников:
1. Мюллер Скотт. Модернизация и ремонт ПК. — 14-е издание: пер. с англ. — М.: Издательский дом «Вильямс», 2004. — 1184 с.
2. Мюллер Скотт. Модернизация и ремонт ПК — 16-е издание. : Пер. с англ. – М.: Издательский дом «Вильямс», 2006. – 1328 с.: ил.
