Проектирование локальной вычислительной сети (работа 5)

Введение

Современное общество вступило в постиндустриальную эпоху, которая характеризуется тем, что информация стала важнейшим ресурсом развития экономики и общества. В русле общего развития высоких технологий основной вклад в информатизацию всех сфер жизни вносят компьютерные технологии.

Одну из характерных черт нынешнего этапа развития информационных технологий можно определить словами "объединение" или "интеграция". Объединяются аналоговое и цифровое, телефон и компьютер, объединяются в одном потоке речь, данные, аудио- и видеосигналы, объединяются в единой технологии техника и искусство (мультимедиа и гипермедиа). Оборотной стороной этого процесса является «разделение» или «коллективное использование» (sharing). Неотъемлемой частью этого процесса является развитие компьютерных сетей.

Компьютерные сети, по сути, являются распределенными системами. Основным признаком таких систем является наличие нескольких центров обработки данных. Компьютерные сети, называемые так же вычислительными сетями, или сетями передачи данных, являются логическим результатом эволюции двух важнейших научно-технических отраслей современной цивилизации – компьютерных и телекоммуникационных технологий. С одной стороны, сети представляют собой частный случай распределенных вычислительных систем, в которых группа компьютеров согласованно выполняет группу взаимосвязанных задач, обмениваясь данными в автоматическом режиме. С другой стороны, компьютеры и мультиплексирования данных, получившие развитии в различных телекоммуникационных системах.

Локальная вычислительная сеть (ЛВС) или LAN – это группа персональных компьютеров или периферийных устройств, объединенных между собой высокоскоростным каналом передачи данных в расположении одного или многих близлежащих зданий. Основная задача, которая ставится при построении локальных вычислительных сетей – это создание телекоммуникационной инфраструктуры компании, обеспечивающей решение поставленных задач с наибольшей эффективностью. Существует ряд причин, для объединения отдельных персональных компьютеров в ЛВС:

Во-первых, совместное использование ресурсов позволяет нескольким ПК или другим устройствам осуществлять совместный доступ к отдельному диску (файл-серверу), дисководу DVD-ROM, принтерам, плоттерам, к сканерам и другому оборудованию, что снижает затраты на каждого отдельного пользователя.

Во-вторых, кроме совместного использования дорогостоящих периферийных устройств ЛВЛ позволяет аналогично использовать сетевые версии прикладного программного обеспечения.

В-третьих, ЛВС обеспечивает новые формы взаимодействия пользователей в одном коллективе, например работе над общим проектом.

В–четвертых, ЛВС дают возможность использовать общие средства связи между различными прикладными системами (коммуникационные услуги, передача данных и видеоданных, речи и т.д.).

Можно выделить три принципа ЛВС:

    Открытость – возможность подключения дополнительных компьютеров и других устройств, а так же линий (каналов) связи без изменения технических и программных средств существующих компонентов сети.

    Гибкость – сохранение работоспособности при изменении структуры в результате выхода из строя любого компьютера или линии связи.

    Эффективность – обеспечение требуемого качества обслуживания пользователей при минимальных затратах.

У локальной сети есть следующие отличительные признаки:

- Высокая скорость передачи данных (до 10 Гб), большая пропускная способность;

- Низкий уровень ошибок передачи (высококачественные каналы передачи);

- Эффективный быстродействующий механизм управления обменом данных;

- Точно определенное число компьютеров, подключаемых к сети. В настоящее время трудно представить какую либо организацию без установленной в ней локальной сети, все организации стремятся модернизировать свою работу с помощью локальных сетей.

В данном курсовом проекте описано создание локальной сети на базе технологии Gigabit Ethernet, путем объединения нескольких домов, и организация выхода в Интернет.

1. Создание локальной вычислительной сети



    1. Топологии сетей

Топология - это способ физического соединения компьютеров в локальную сеть.

Существует три основных топологии, применяемые при построении компьютерных сетей:

- топология "Шина";

- топология "Звезда";

- топология "Кольцо".

При создании сети с топологией «Шина» все компьютеры подключаются к одному кабелю (рисунок 1.1). На его концах должны быть расположены терминаторы. По такой топологии строятся 10 Мегабитные сети 10Base-2 и 10Base-5. В качестве кабеля используется Коаксиальные кабели.

Рисунок 1.1 – Топология «Шина»

Пассивная топология, строится на использовании одного общего канала связи и коллективного использования его в режиме разделения времени. Нарушение общего кабеля или любого из двух терминаторов приводит к выходу из строя участка сети между этими терминаторами (сегмент сети). Отключение любого из подключенных устройств на работу сети никакого влияния не оказывает. Неисправность канала связи выводит из строя всю сеть. Все компьютеры в сети «слушают» несущую и не участвуют в передаче данных между соседями. Пропускная способность такой сети снижается с увеличением нагрузки или при увеличении числа узлов. Для соединения кусков шины могут использоваться активные устройства - повторители (repeater) с внешним источником питания.

Топология «Звезда» предполагает подключение каждого компьютера отдельным проводом к отдельному порту устройства, называемого концентратором или повторителем (репитер), или хабом (Hub) (рисунок 1.2).

Рисунок 1.2 – Топология «Звезда»

Концентраторы могут быть как активные, так и пассивные. Если между устройством и концентратором происходит разрыв соединения, то вся остальная сеть продолжает работать. Правда, если этим устройством был единственный сервер, то работа будет несколько затруднена. При выходе из строя концентратора сеть перестанет работать.

Данная сетевая топология наиболее удобна при поиске повреждений сетевых элементов: кабеля, сетевых адаптеров или разъемов. При добавлении новых устройств «звезда» также удобней по сравнению с топологией общая шина. Также можно принять во внимание, что 100 и 1000 Мбитные сети строятся по топологии «Звезда».

Топология «Кольцо» активная топология. Все компьютеры в сети связаны по замкнутому кругу (рисунок 1.3). Прокладка кабелей между рабочими станциями может оказаться довольно сложной и дорогостоящей, если они расположены не по кольцу, а, например, в линию. В качестве носителя в сети используется витая пара или оптоволокно. Сообщения циркулируют по кругу. Рабочая станция может передавать информацию другой рабочей станции только после того, как получит право на передачу (маркер), поэтому коллизии исключены. Информация передается по кольцу от одной рабочей станции к другой, поэтому при выходе из строя одного компьютера, если не принимать специальных мер выйдет из строя вся сеть.

Время передачи сообщений возрастает пропорционально увеличению числа узлов в сети. Ограничений на диаметр кольца не существует, т.к. он определяется только расстоянием между узлами в сети.

Кроме приведенных выше топологий сетей широко применяются т. н. гибридные топологии: «звезда-шина», «звезда-кольцо», «звезда-звезда».

Рисунок 1.3 – Топология «Кольцо»

Кроме трех рассмотренных основных, базовых топологий нередко применяется также сетевая топология «дерево» (tree), которую можно рассматривать как комбинацию нескольких звезд. Как и в случае звезды, дерево может быть активным, или истинным, и пассивным. При активном дереве в центрах объединения нескольких линий связи находятся центральные компьютеры, а при пассивном - концентраторы (хабы).

Применяются довольно часто и комбинированные топологии, среди которых наибольшее распространение получили звездно-шинная и звездно-кольцевая. В звездно-шинной (star-bus) топологии используется комбинация шины и пассивной звезды. В этом случае к концентратору подключаются как отдельные компьютеры, так и целые шинные сегменты, то есть на самом деле реализуется физическая топология «шина», включающая все компьютеры сети. В данной топологии может использоваться и несколько концентраторов, соединенных между собой и образующих так называемую магистральную, опорную шину. К каждому из концентраторов при этом подключаются отдельные компьютеры или шинные сегменты. Таким образом, пользователь получает возможность гибко комбинировать преимущества шинной и звездной топологий, а также легко изменять количество компьютеров, подключенных к сети.

В случае звездно-кольцевой (star-ring) топологии в кольцо объединяются не сами компьютеры, а специальные концентраторы, к которым в свою очередь подключаются компьютеры с помощью звездообразных двойных линий связи. В действительности все компьютеры сети включаются в замкнутое кольцо, так как внутри концентраторов все линии связи образуют замкнутый контур. Данная топология позволяет комбинировать преимущества звездной и кольцевой топологий. Например, концентраторы позволяют собрать в одно место все точки подключения кабелей сети.

В данном курсовом проекте будет использоваться топология «звезда», которая обладает следующими преимуществами:

    выход из строя одной рабочей станции не отражается на работе всей сети в целом;

    хорошая масштабируемость сети;

    лёгкий поиск неисправностей и обрывов в сети;

    высокая производительность сети (при условии правильного проектирования);

    гибкие возможности администрирования.

    1. Кабельная система

Выбор кабельной подсистемы диктуется типом сети и выбранной топологией. Требуемые же по стандарту физические характеристики кабеля закладываются при его изготовлении, о чем и свидетельствуют нанесенные на кабель маркировки. В результате, сегодня практически все сети проектируются на базе UTP и волоконно-оптических кабелей, коаксиальный кабель применяют лишь в исключительных случаях и то, как правило, при организации низкоскоростных стеков в монтажных шкафах.

В проекты локальных вычислительных сетей (стандартных) закладываются на сегодня всего три вида кабелей:

коаксиальный (двух типов):

- тонкий коаксиальный кабель (thin coaxial cable);

- толстый коаксиальный кабель (thick coaxial cable).

витая пара (двух основных типов):

- неэкранированная витая пара (unshielded twisted pair - UTP);

- экранированная витая пара (shielded twisted pair - STP).

волоконно-оптический кабель (двух типов):

- многомодовый кабель (fiber optic cable multimode);

- одномодовый кабель (fiber optic cable single mode).

Не так давно коаксиальный кабель был самым распространенным типом кабеля. Это объясняется двумя причинами: во-первых, он был относительно недорогим, легким, гибким и удобным в применении; во-вторых, широкая популярность коаксиального кабеля привела к тому, что он стал безопасным и простым в установке.

Самый простой коаксиальный кабель состоит из медной жилы, изоляции, ее окружающей, экрана в виде металлической оплетки и внешней оболочки.

Если кабель кроме металлической оплетки имеет и слой «фольги», он называется кабелем с двойной экранизацией (рисунок 1.4). При наличии сильных помех можно воспользоваться кабелем с учетверенной экранизацией, он состоит из двойного слоя фольги и двойного слоя металлической оплетки.

Рисунок 1.4 – Структура коаксиального кабеля

Оплетка, ее называют экраном, защищает передаваемые по кабелям данные, поглощая внешние электромагнитные сигналы, называемые помехами или шумом, таким образом, экран не позволяет помехам исказить данные.

Электрические сигналы передаются по жиле. Жила – это один провод или пучок проводов. Жила изготавливается, как правило, из меди. Проводящая жила и металлическая оплетка не должны соприкасаться, иначе произойдет короткое замыкание и помехи исказят данные.

Коаксиальный кабель более помехоустойчивый, затухание сигнала в нем меньше, чем в витой паре.

Затухание – это уменьшение величины сигнала при его перемещении по кабелю.

Тонкий коаксиальный кабель – гибкий кабель диаметром около 5 мм. Он применим практически для любого типа сетей. Подключается непосредственно к плате сетевого адаптера с помощью Т-коннектора.

У кабеля разъемы называются BNC коннекторы. Тонкий коаксиальный кабель способен передавать сигнал на расстоянии 185 м, без его замедленного затухания.

Тонкий коаксиальный кабель относится к группе, которая называется семейством RG– 58. Основная отличительная особенность этого семейства медная жила.

RG 58/U – сплошная медная жила.

RG 58/U – переплетенные провода.

RG 58 C/U- военный стандарт.

RG 59 – используется для широкополосной передачи.

RG 62 – используется в сетях Archet.

Толстый коаксиальный кабель относительно жесткий кабель с диаметром около 1 см. Иногда его называют стандартом Ethernet, потому что этот тип кабеля был предназначен для данной сетевой архитектуры. Медная жила этого кабеля толще, чем у тонкого кабеля, поэтому он передает сигналы дальше. Для подключения к толстому кабелю применяют специальное устройство трансивер.

Трансивер снабжен специальным коннектором, который называется «зуб вампира» или пронзающий ответвитель. Он проникает через изоляционный слой и вступает в контакт с проводящей жилой. Чтобы подключить трансивер к сетевому адаптеру надо кабель трансивера подключить к коннектору AUI – порта к сетевой плате.

Витая пара – это два перевитых вокруг друг друга изоляционных медных провода. Существует два типа тонкого кабеля: неэкранированная витая пара (UTP) и экранированная витая пара (STP) (рисунок 1.5).

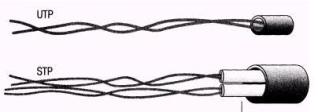

Рисунок 1.5 – Неэкранированная и экранированная витая пара

Несколько витых пар часто помещают в одну защитную оболочку. Их количество в таком кабеле может быть разным. Завивка проводов позволяет избавиться от электрических помех, наводимых соседними парами и другими источниками (двигателями, трансформаторами).

Неэкранированная витая пара (спецификация 10 Base T) широко используется в ЛВС, максимальная длина сегмента составляет 100 м.

Неэкранированная витая пара состоит из 2х изолированных медных проводов. Существует несколько спецификаций, которые регулируют количество витков на единицу длины – в зависимости от назначения кабеля.

Существует 5 категорий неэкранированной витой пары:

    Традиционный телефонный кабель, по которому можно передавать только речь.

    Кабель, способный передавать данные со скоростью до 4 Мбит/с. Состоит из 4х витых пар.

    Кабель, способный передавать данные со скоростью до 10 Мбит/с. Состоит из 4х витых пар с 9-ю витками на метр.

    Кабель, способный передавать данные со скоростью до 16 Мбит/с. Состоит из 4х витых пар.

    Кабель, способный передавать данные со скоростью до 100 Мбит/с. Состоит из 4х витых пар медного провода.

Одной из потенциальных проблем для всех типов кабелей являются перекрестные помехи.

Перекрестные помехи – это перекрестные наводки, вызванные сигналами в смежных проводах. Неэкранированная витая пара особенно страдает от этих помех. Для уменьшения их влияния используют экран.

Кабель, экранированной витой пары (STP) имеет медную оплетку, которая обеспечивает большую защиту, чем неэкранированная витая пара. Пары проводов STP обмотаны фольгой. В результате экранированная витая пара обладает прекрасной изоляцией, защищающей передаваемые данные от внешних помех.

Следовательно, STP по сравнению с UTP меньше подвержена воздействию электрических помех и может передавать сигналы с большей скоростью и на большие расстояния.

Для подключения витой пары к компьютеру используют телефонные коннекторы RG- 45.



Рисунок 1.6 – Структура оптоволоконного кабеля

В оптоволоконном кабеле цифровые данные распространяются по оптическим волокнам в виде модулированных световых импульсов. Это относительно надежный (защищенный) способ передачи, поскольку электрические сигналы при этом не передаются. Следовательно, оптоволоконный кабель нельзя скрыть и перехватить данные, от чего не застрахован любой кабель, проводящий электрические сигналы.

Оптоволоконные линии предназначены для перемещения больших объемов данных на очень высоких скоростях, так как сигнал в них практически не затухает и не искажается.

Оптическое волокно – чрезвычайно тонкий стеклянный цилиндр, называемый жилой, покрытый слоем стекла, называемого оболочкой, с иным, чем у жилы, коэффициентом преломления (рисунок 1.6). Иногда оптоволокно производят из пластика, он проще в использовании, но имеет худшие характеристики по сравнению со стеклянным.

Каждое стеклянное оптоволокно передает сигналы только в одном направлении, поэтому кабель состоит из двух волокон с отдельными коннекторами. Одно из них служит для передачи сигнала, другой для приема.

Передача по оптоволоконному кабелю не подвержена электрическим помехам и ведется с чрезвычайно высокой скоростью (в настоящее время до 100Мбит/сек, теоретически возможная скорость – 200000 Мбит/сек). По нему можно передавать данные на многие километры.

В данном курсовом проекте будет использованна «Витая пара» категории 5Е и «Оптоволоконный кабель».



    1. Технология сети Gigabit Ethernet

При организации взаимодействия узлов в локальных сетях основная роль отводится протоколу канального уровня. Однако для того, чтобы канальный уровень мог справиться с этой задачей, структура локальных сетей должна быть вполне определенной, так, например, наиболее популярный протокол канального уровня - Ethernet - рассчитан на параллельное подключение всех узлов сети к общей для них шине - отрезку коаксиального кабеля. Подобный подход, заключающийся в использовании простых структур кабельных соединений между компьютерами локальной сети, соответствовал основной цели, которую ставили перед собой разработчики первых локальных сетей во второй половине 70-х годов. Эта цель заключалась в нахождении простого и дешевого решения для объединения нескольких десятков компьютеров, находящихся в пределах одного здания в вычислительную сеть.

Данная технология потеряла свою практичность, так как сейчас в локальные сети объединяются не десятки, а сотни компьютеров находящихся не только в разных зданиях, но и в разных районах. Поэтому выбираем более высокую скорость и надежность передачи информации. Эти требования выполняются технологией Gigabit Ethernet 1000Base-T.

Gigabit Ethernet 1000Base-T, основана на витой паре и волоконно-оптическом кабеле. Поскольку технология Gigabit Ethernet совместима с 10 Mbps и 100Mbps Ethernet, возможен легкий переход на данную технологию без инвестирования больших средств в программное обеспечение, кабельную структуру и обучение персонала.

Технология Gigabit Ethernet – это расширение IEEE 802.3 Ethernet, использующее такую же структуру пакетов, формат и поддержку протокола CSMA/CD, полного дуплекса, контроля потока и прочее, но при этом предоставляя теоретически десятикратное увеличение производительности.

CSMA/CD (Carrier-Sense Multiple Access with Collision Detection – множественный доступ с контролем несущей и обнаружением коллизий) – технология множественного доступа к общей передающей среде в локальной компьютерной сети с контролем коллизий. CSMA/CD относится к децентрализованным случайным методам. Он используется как в обычных сетях типа Ethernet, так и в высокоскоростных сетях (Fast Ethernet, Gigabit Ethernet).

Так же называют сетевой протокол, в котором используется схема CSMA/CD. Протокол CSMA/CD работает на канальном уровне в модели OSI.

Характеристики и области применения этих популярных на практике сетей связаны именно с особенностями используемого метода доступа. CSMA/CD является модификацией «чистого» Carrier Sense Multiple Access (CSMA).

Если во время передачи фрейма рабочая станция обнаруживает другой сигнал, занимающий передающую среду, она останавливает передачу, посылает jam signal и ждет в течение случайного промежутка времени (известного как «backoff delay» и находимого с помощью алгоритма truncared binary exponential backoff), перед тем как снова отправить фрейм.

Обнаружение коллизий используется для улучшения производительности CSMA с помощью прерывания передачи сразу после обнаружения коллизии и снижения вероятности второй коллизии во время повторной передачи.

Методы обнаружения коллизий зависят от используемого оборудования, но на электрических шинах, таких как Ethernet коллизии могут быть обнаружены сравнением передаваемой и получаемой информации. Если она различается, то другая передача накладывается на текущую (возникла коллизия) и передача прерывается немедленно. Посылается jam signal, что вызывает задержку передачи всех передатчиков на произвольный интервал времени, снижая вероятность коллизии во время повторной попытки.



    1. Аппаратное обеспечение

Выбору аппаратного обеспечения нужно уделить особое внимание, немалую роль играет возможность расширения системы и простота ее модернизации, поскольку именно это позволяет обеспечить требуемую производительность не только на текущий момент времени, но и в будущем.

Наибольший интерес представляет максимальный объем оперативной памяти, который можно использовать на данном сервере, возможность установки более мощного процессора, а так же второго процессора (если планируется использование операционной системы, поддерживающей двухпроцессорную конфигурацию). Немаловажным так же остается вопрос о том, какую конфигурацию дисковой подсистемы можно использовать на данном сервере, в первую очередь, какой объем дисков, максимальное их количество.

Несомненно, что жизненно важным параметром любого сервера является его качественное и бесперебойное питание. В связи с этим необходимо проверить наличие у сервера нескольких (хотя бы двух) блоков питания. Обычно эти два блока питания работают параллельно, т.е. при выходе из строя оного, сервер продолжает работать, получая питание от другого (исправного) блока питания. При этом должна так же быть возможность их «горячей» замены. И, само собой разумеется, необходим источник бесперебойного питания. Его наличие позволяет в случае пропадания напряжения в электросети, по крайней мере, корректно завершить работу операционной системы и включить сервер.

Высокая надежность серверов достигается путем реализации комплекса мер, касающихся как обеспечения необходимого теплообмена в корпусе, контроля температуры важнейших компонентов, слежения за рядом других параметров, так и полного или частичного дублирования подсистем.

Также необходимо уделить внимание выбору дополнительных аппаратных компонентов сети. При выборе сетевого оборудования стоит учитывать топологию сети и кабельную систему, на которой она выполнена.

    Уровень стандартизации оборудования и его совместимость с наиболее распространенными программными средствами;

    Скорость передачи информации и возможность ее дальнейшего увеличения;

    Возможные топологии сети и их комбинации (шина, пассивная звезда, пассивное дерево);

    Метод управления обменом в сети (CSMA/CD, полный дуплекс или маркерный метод);

    Разрешенные типы кабеля сети, максимальную его длину, защищенность от помех;

    Стоимость и технические характеристики конкретных аппаратных средств (сетевых адаптеров, трансиверов, репитеров, концентраторов, коммутаторов).

Минимальные требования к серверу:

- CPU AMD Athlon64 X2 6000+ 3,1ГГц;

- Сетевые адаптеры Dual NC37H с сетевой картой TCP/IP Offload Engine;

- ОЗУ 8 Гб;

- HDD 2x500 Гб Seagate Barracuda 7200 об/мин.



    1. Программное обеспечение

Программное обеспечение вычислительных сетей состоит из трех составляющих:

1) автономных операционных систем (ОС), установленных на рабочих станциях;

2) сетевых операционных систем, установленных на выделенных серверах, которые являются основой любой вычислительной сети;

3) сетевых приложений или сетевых служб.

В качестве автономных ОС для рабочих станций, как правило, используются современные 32-разрядные операционные системы – Windows 95/98, Windows 2000, Windows XP, Windows VISTA.

В качестве сетевых ОС в вычислительных сетях применяются:

ОС Unix;

ОС NetWare фирмы Novell;

Сетевые ОС фирмы Microsoft (ОС Windows NT, Microsoft Windows 2000 Server, Windows Server 2003, Windows Server 2008)

Windows Server 2008 обеспечивает три основных преимущества:

    Улучшенный контроль

Windows Server 2008 позволяет лучше контролировать инфраструктуру серверов и сети и сконцентрироваться на решении задач первоочередной важности благодаря следующему.

• Упрощенное управление ИТ-инфраструктурой с помощью новых средств, обеспечивающих единый интерфейс для настройки и мониторинга серверов и возможность автоматизации рутинных операций.

• Оптимизация процессов установки Windows Server 2008 и управления ими за счет развертывания только нужных ролей и функций. Настройка конфигурации серверов уменьшает количество уязвимых мест и снижает потребность в обновлении программного обеспечения, что приводит к упрощению текущего обслуживания.

• Эффективное обнаружение и устранение неполадок с помощью мощных средств диагностики, дающих наглядное представление об актуальном состоянии серверной среды, как физической, так и виртуальной.

• Улучшенный контроль над удаленными серверами, например серверами филиалов. Благодаря оптимизации процессов администрирования серверов и репликации данных вы сможете лучше обслуживать своих пользователей и избавитесь от некоторых управленческих проблем.

• Облегченное управление веб-серверами с помощью Internet Information Services 7.0 - мощной веб-платформы для приложений и служб. Эта модульная платформа имеет более простой интерфейс управления на основе задач и интегрированные средства управления состоянием веб-служб, обеспечивает строгий контроль над взаимодействием узлов, а также содержит ряд усовершенствований по части безопасности.

• Улучшенный контроль параметров пользователей с помощью расширенной групповой политики.

    Повышенная гибкость

Перечисленные ниже возможности Windows Server 2008 позволяют создавать гибкие и динамичные центры данных, которые отвечают непрерывно меняющимся потребностям компании.

• Встроенные технологии для виртуализации на одном сервере нескольких операционных систем (Windows, Linux и т. д.). Благодаря этим технологиям, а также более простым и гибким политикам лицензирования сегодня можно без труда воспользоваться преимуществами виртуализации, в том числе экономическими.

• Централизованный доступ к приложениям и беспрепятственная интеграция удаленно опубликованных приложений. Кроме того, нужно отметить возможность подключения к удаленным приложениям через межсетевой экран без использования VPN - это позволяет быстро реагировать на потребности пользователей, независимо от их местонахождения.

• Широкий выбор новых вариантов развертывания.

• Гибкие и функциональные приложения связывают работников друг с другом и с данными, обеспечивая таким образом наглядное представление, совместное использование и обработку информации.

• Взаимодействие с существующей средой.

• Развитое и активное сообщество для поддержки на всем протяжении жизненного цикла.

    Улучшенная защита

Windows Server 2008 усиливает безопасность операционной системы и среды в целом, формируя надежный фундамент, на котором вы сможете развивать свой бизнес. Защита серверов, сетей, данных и учетных записей пользователей от сбоев и вторжений обеспечивается Windows Server за счет следующего.

• Усовершенствованные функции безопасности уменьшают уязвимость ядра сервера, благодаря чему повышается надежность и защищенность серверной среды.

• Технология защиты сетевого доступа позволяет изолировать компьютеры, которые не отвечают требованиям действующих политик безопасности. Возможность принудительно обеспечивать соблюдение требований безопасности является мощным средством защиты сети.

• Усовершенствованные решения по составлению интеллектуальных правил и политик, улучшающих управляемость и защищенность сетевых функций, позволяют создавать регулируемые политиками сети.

• Защита данных, которая разрешает доступ к ним только пользователям с надлежащим контекстом безопасности и исключает потерю в случае поломки оборудования.

• Защита от вредоносных программ с помощью функции контроля учетных записей с новой архитектурой проверки подлинности.

• Повышенная устойчивость системы, уменьшающая вероятность потери доступа, результатов работы, времени, данных и контроля.

Для пользователей локальных вычислительных сетей большой интерес представляет набор сетевых служб, с помощью которых он получает возможность просмотреть список имеющихся в сети компьютеров, прочесть удаленный файл, распечатать документ на принтере, установленном на другом компьютере в сети или послать почтовое сообщение.

Реализация сетевых служб осуществляется программным обеспечением (программными средствами). Файловая служба и служба печати предоставляются операционными системами, а остальные службы обеспечиваются сетевыми прикладными программами или приложениями. К традиционным сетевым службам относятся: Telnet, FTP, HTTP, SMTP, POP-3.

Служба Telnet позволяет организовывать подключения пользователей к серверу по протоколу Telnet.

Служба FTP обеспечивает пересылку файлов с Web-серверов. Эта служба обеспечивается Web-обозревателями (Internet Explorer, Mozilla Firefox, Opera и др.)

HTTP - служба, предназначенная для просмотра Web-страниц (Web-сайтов), обеспечивается сетевыми прикладными программами: Internet Explorer, Mozilla Firefox, Opera и др.

SMTP, POP-3 - службы входящей и исходящей электронной почты. Реализуются почтовыми прикладными программами: Outlook Express, The Bat и др.

Так же на сервере необходима антивирусная программа. ESET NOD32 Smart Security Business Edition является новым интегрированным решением, предоставляющим комплексную защиту серверов и рабочих станций для всех типов организаций.

Данное решение включает функции антиспама и персонального файервола, которые могут использоваться непосредственно на рабочей станции.

ESET NOD32 Smart Security Business Edition обеспечивает поддержку файловых серверов Windows, Novell Netware и Linux/FreeBSD и их защиту от известных и неизвестных вирусов, червей, троянских и шпионских программ, а также других интернет-угроз. В решении существует возможность сканирования по доступу, по запросу и автоматическое обновление.

Решение ESET NOD32 Smart Security Business Edition включает компоненту ESET Remote Administrator, обеспечивающее обновление и централизованное администрирование в корпоративных сетевых средах или глобальных сетях. Решение обеспечивает оптимальную производительность систем и сетей при одновременном снижении потребляемой пропускной способности. Решение обладает функциональными возможностями и гибкостью, в которых нуждается любая компания:

      Установка на сервер. Версия для корпоративных клиентов ESET NOD32 Smart Security может быть установлена как на сервер, так и на рабочие станции. Это особенно важно для компаний, стремящихся к поддержке своей конкурентоспособности, так как серверы уязвимы для атак не менее, чем обычные рабочие станции. Если серверы не будут защищены, один вирус может повредить всю систему.

    Удаленное администрирование. С помощью программы ESET Remote Administrator можно контролировать и администрировать программное решение по безопасности из любой точки мира. Особую важность этот фактор имеет для компаний, распределенных географически, а также для системных администраторов, предпочитающий удаленную форму работы или находящихся в разъездах.

Возможность «Зеркала». Функция зеркала ESET NOD32 позволяет ИТ-администратору ограничить полосу пропускания сети путем создания внутреннего сервера обновлений. В результате у рядовых пользователей нет необходимости выходить в Интернет для получения обновлений, что не только позволяет экономить ресурсы, но также сокращает общую уязвимость информационной структуры.

      Краткий план сети

Таблица 1.1 – Краткая сводка оборудования

Топология

Звезда

Сетевая технология

Gigabit Ethernet

Тип кабеля

Оптоволокно, STP категории 5е

Базовая операционная система

Windows Server 2008

Протоколы

TCP/IP, FTP

Метод доступа

CSMA/CD

  1. Физическое построение локальной сети и организация выхода в интернет

  1. Сетевое оборудование

  1. Активное оборудование

В данном курсовом проекте будет использовано следующее оборудование:

    Коммутатор D-link DGS-3200-16;

    Коммутатор D-link DGS-3100-24;

    Маршрутизатор D-link DFL-1600;

    Конвертер 1000 Mbit/s D-Link DMC-810SC;

    Сервер IBM System x3400 M2 7837PBQ.

Рисунок 2.1 – Коммутатор D-link DGS-3200-16

Общие характеристики

Тип устройства коммутатор (switch)

Возможность установки в стойку есть

Количество слотов для дополнительных

интерфейсов 2

Управление

Консольный порт есть

Web-интерфейс есть

Поддержка Telnet есть

Поддержка SNMP есть

Дополнительно

Поддержка IPv6 есть

Поддержка стандартов Auto MDI/MDIX, Jumbo Frame, IEEE 802.1p (Priority tags), IEEE 802.1q (VLAN), IEEE 802.1d (Spanning Tree), IEEE 802.1s (Multiple Spanning Tree)

Размеры (ШxВxГ) 280 x 43 x 180 мм

LAN

Количество портов 16 x Ethernet 10/100/1000

коммутатора Мбит/сек

Внутренняя пропускная способность 32 Гбит/сек

Размер таблицы MAC адресов 8192

Маршрутизатор

Протоколы динамической маршрутизации IGMP v1

Рисунок 2.2 – Коммутатор D-link DGS-3100-24

Общие характеристики

Тип устройства коммутатор (switch)

Возможность установки в стойку есть

Количество слотов для дополнительных интерфейсов 4

Управление

Консольный порт есть

Web-интерфейс есть

Поддержка Telnet есть

Поддержка SNMP есть

Дополнительно

Поддержка стандартов Auto MDI/MDIX, Jumbo Frame, IEEE 802.1p (Priority tags), IEEE 802.1q (VLAN), IEEE 802.1d (Spanning Tree), IEEE 802.1s (Multiple Spanning Tree)

Размеры (ШxВxГ) 440 x 44 x 210 мм

Вес 3.04 кг

Дополнительная информация 4 комбо-порта 1000BASE-T/SFP

LAN

Количество портов 24 x Ethernet 10/100/1000

коммутатора Мбит/сек

Поддержка работы в стеке есть

Внутренняя пропускная способность 68 Гбит/сек

Размер таблицы MAC адресов 8192

Маршрутизатор

Протоколы динамической маршрутизации IGMP v1

Рисунок 2.3 – Маршрутизатор D-link DFL-1600

Общие характеристики

Тип устройства маршрутизатор (router)

Управление

Консольный порт есть

Web-интерфейс есть

Поддержка Telnet есть

Поддержка SNMP есть

Дополнительно

Поддержка стандартов IEEE 802.1q (VLAN)

Размеры (ШxВxГ) 440 x 44 x 254 мм

Дополнительная информация 6 настраиваемых пользователем портов Gigabit Ethernet

LAN

Количество портов 5 x Ethernet 10/100/1000

коммутатора Мбит/сек

Маршрутизатор

Межсетевой экран (Firewall) есть

NAT есть

DHCP-сервер есть

Протоколы динамической

маршрутизации IGMP v1, IGMP v2, IGMP v3, OSPF

Поддержка VPN-туннелей есть (1200 туннелей)

Рисунок 2.4 - Конвертер 1000 Mbit/s D-Link DMC-805G

Общие характеристики

    Один канал преобразования среды передачи между 1000BASE-T и 1000BASE-SX/LX (SFP mini GBIC трансивер);

    Совместимость со стандартами IEEE 802.3ab 1000BASE-T, IEEE802.3z 1000BASE-SX/LX Gigabit Ethernet;

    Индикаторы состояния на передней панели;

    Поддержка LLCF (Link Loss Carry Forward, Link Pass Through);

    Поддержка режима дуплекса и автосогласования для оптического порта;

    DIP переключатель для настройки Fiber (auto/manual), LLR (Enable/Disable);

    Поддержка LLR (Link Loss Return) для порта FX;

    Использование как отдельного устройства или установка в шасси DMC-1000;

    Мониторинг состояния дуплекс/канал для обоих типов сред через управляющий модуль DMC-1002 при установке в шасси DMC-1000;

    Принудительная установка режима дуплекса, LLR on/off для FX, порты on/off через управляющий модуль DMC-1002 шасси DMC-1000;

    Передача данных на скорости канала;

    Горячая замена при установке в шасси;

Размеры 120 x 88 x 25 мм

Вес 305 г.

Рабочая температура От 0° до 40° C

Температура хранения От -25° до 75° C

Влажность От 10% до 95 без образования конденсата

Рисунок 2.5 - Сервер IBM System x3400 M2 7837PBQ

Характеристики сервера

Процессор Intel Xeon Quad-Core

Серия E5520

Частота процессора 2260 MHz

Количество процессоров 1 (+1 опционально)

Частота системной шины 1066 МГц

Кэш второго уровня (L2C) 8 Mb

Чипсет Intel 5500

Объем оперативной памяти 12 Gb

Макисмальная оперативная память 96 Gb

Слоты под оперативную память 12

Тип оперативной памяти DDR3

Чипсет видео Встроенный

Размер видеопамяти 146 Mb

Количество жестких дисков 3

Размер жесткого диска 0 Gb

Максимальное количество дисков 8

Контроллер жестких дисков M5015

Оптические приводы DVD±RW

Сетевой интерфейс 2x Gigabit Ethernet

Внешние порты ввода-вывода 8хUSB ports (six external, two internal), dual-port

Тип монтажа Tower

Тип блока питания 920 (х2) Вт

Максимальное количество

блоков питания 2

Размеры 100 х 580 х 380 мм

Вес 33 кг

Гарантия 3 года

Дополнительная информация Клавиатура + Мышь

Дополнительные комплектующие (заказываются отдельно) Сервера IBM System x3400 M2 7837PBQ



      1. Пассивное оборудование

Пассивное оборудование составляет физическую инфраструктуру сетей (коммутационные панели, розетки, стойки, монтажные шкафы, кабели, кабель-каналы, лотки и т.п.). От качества исполнения кабельной системы во многом зависит пропускная способность и качество каналов связи, поэтому для тестирования физических носителей данных должно применяться сложное и дорогостоящее оборудования под управлением квалифицированного персонала в этой области.

    1. Расчет кабельной системы

      1. Расчет длины оптоволоконного кабеля основной магистрали

В курсовом проекте необходимо соединить 4 дома. Т.к. заданные этажи 5й, 12й и 14й, то целесообразнее вести главный оптоволоконный кабель по воздушным коммуникациям.

Для подвески основной магистрали между столбами и зданиями используется специальный самонесущий оптоволоконный кабель, который имеет центральный силовой элемент (ЦСЭ) и стальной трос. Оптимальное расстояние между опорами крепления кабеля от 70 до 150 метров.

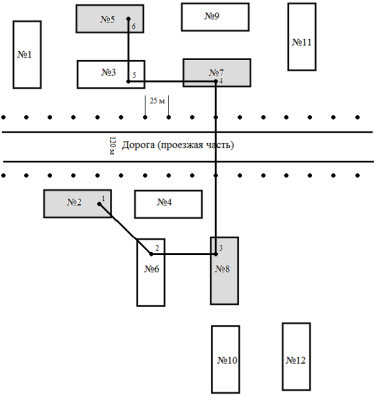

Рисунок 2.5 – Расположение домов

Таблица 2.1 – Расчет длины оптоволоконного кабеля основной магистрали

Участок кабеля

Длина, м

Количество сегментов

Длина с запасом, м

1-2

105

1

136,5

2-3

75

1

97,5

3-4

190

1

247

4-5

100

1

130

5-6

75

1

97,5

Всего

708,5

      1. Расчет длины витой пары

Для прокладки кабеля по этажам используются кабельные стояки. В подъездах. В подъездах кабель можно не упаковывать, т.к. в подъездах не так грязно и угрозы резкого перепада температуры и загрязнения минимальны.

Витая пара от коммутатора на крыше до нужного этажа идет по стояку без всякой защиты, от электрического щитка до квартиры, как в кабельных каналах, так и без них, просто прикрепленная к стене скобами.

Сервер и маршрутизатор располагается в доме № 2 на 5-м этаже 3-го подъезда в герметичной комнате с постоянным поддержанием температуры не более 30о С.

Таблица 2.2 – Расчет длины витой пары в домах

Но-мер

до-ма

Расстояние от коммутатора до отверстия в

Кол-во кабе-ля

на квар-тиру, м

Чис-ло

подъ-

ездов

Число

квар-

тир

Об-щая

дли-на,

м

Дли-на с запас-ом, м

кв

№1

кв

№2

кв

№3

кв

№4

кв

№5

кв

№6

кв

№7

2

52

55

58

63

56

51

48

15

4

7

1952

2537,6

5

34

30

38

28

26

-

-

15

4

5

924

1201,2

7

42

45

48

53

46

41

38

15

4

7

1672

2173,6

8

34

30

38

28

26

-

-

15

5

5

1155

1501,5

Все-

го

5703

7413,9

    1. Логическая структуризация сети

При работе коммутатора среда передачи данных каждого логического сегмента остается общей только для тех компьютеров, которые подключены к этому сегменту непосредственно. Коммутатор осуществляет связь сред передачи данных различных логических сегментов. Он передает кадры между логическими сегментами только при необходимости, то есть только тогда, когда взаимодействующие компьютеры находятся в разных сегментах.

Деление сети на логические сегменты улучшает производительность сети, если в сети имеются группы компьютеров, преимущественно обменивающиеся информацией между собой. Если же таких групп нет, то введение в сеть коммутаторов может только ухудшить общую производительность сети, так как принятие решения о том, нужно ли передавать пакет из одного сегмента в другой, требует дополнительного времени.

Однако даже в сети средних размеров такие группы, как правило, имеются. Поэтому разделение ее на логические сегменты дает выигрыш в производительности - трафик локализуется в пределах групп, и нагрузка на их разделяемые кабельные системы существенно уменьшается.

Коммутаторы принимают решение о том, на какой порт нужно передать кадр, анализируя адрес назначения, помещенный в кадре, а также на основании информации о принадлежности того или иного компьютера определенному сегменту, подключенному к одному из портов коммутатора, то есть на основании информации о конфигурации сети. Для того, чтобы собрать и обработать информацию о конфигурации подключенных к нему сегментов, коммутатор должен пройти стадию "обучения", то есть самостоятельно проделать некоторую предварительную работу по изучению проходящего через него трафика. Определение принадлежности компьютеров сегментам возможно за счет наличия в кадре не только адреса назначения, но и адреса источника, сгенерировавшего пакет. Используя информацию об адресе источника, коммутатор устанавливает соответствие между номерами портов и адресами компьютеров. В процессе изучения сети мост/коммутатор просто передает появляющиеся на входах его портов кадры на все остальные порты, работая некоторое время повторителем. После того, как мост/коммутатор узнает о принадлежности адресов сегментам, он начинает передавать кадры между портами только в случае межсегментной передачи. Если, уже после завершения обучения, на входе коммутатора вдруг появится кадр с неизвестным адресом назначения, то этот кадр будет повторен на всех портах.

Мосты/коммутаторы, работающие описанным способом, обычно называются прозрачными (transparent), поскольку появление таких мостов/коммутаторов в сети совершенно не заметно для ее конечных узлов. Это позволяет не изменять их программное обеспечение при переходе от простых конфигураций, использующих только концентраторы, к более сложным, сегментированным.

Существует и другой класс мостов/коммутаторов, передающих кадры между сегментами на основе полной информации о межсегментном маршруте. Эту информацию записывает в кадр станция-источник кадра, поэтому говорят, что такие устройства реализуют алгоритм маршрутизации от источника (source routing). При использовании мостов/коммутаторов с маршрутизацией от источника конечные узлы должны быть в курсе деления сети на сегменты и сетевые адаптеры, в этом случае должны в своем программном обеспечении иметь компонент, занимающийся выбором маршрута кадров.

За простоту принципа работы прозрачного моста/коммутатора приходится расплачиваться ограничениями на топологию сети, построенной с использованием устройств данного типа - такие сети не могут иметь замкнутых маршрутов - петель. Мост/коммутатор не может правильно работать в сети с петлями, при этом сеть засоряется зацикливающимися пакетами и ее производительность снижается.

Для автоматического распознавания петель в конфигурации сети разработан алгоритм покрывающего дерева (Spanning Tree Algorithm, STA). Этот алгоритм позволяет мостам/коммутаторам адаптивно строить дерево связей, когда они изучают топологию связей сегментов с помощью специальных тестовых кадров. При обнаружении замкнутых контуров некоторые связи объявляются резервными. Мост/коммутатор может использовать резервную связь только при отказе какой-либо основной. В результате сети, построенные на основе мостов/коммутаторов, поддерживающих алгоритм покрывающего дерева, обладают некоторым запасом надежности, но повысить производительность за счет использования нескольких параллельных связей в таких сетях нельзя.



    1. IP-адресация в сети

Существует 5 классов IP-адресов – A, B, C, D, E. Принадлежность IP-адреса к тому или иному классу определяется значением первого октета (W). Ниже показано соответствие значений первого октета и классов адресов.

Таблица 2.3 – Диапазон октетов классов IP – адресов

Класс IP-адреса

A

B

C

D

E

Диапазон первого октета

1-126

128-191

192-223

224-239

240-247

IP-адреса первых трех классов предназначены для адресации отдельных узлов и отдельных сетей. Такие адреса состоят из двух частей – номера сети и номера узла. Такая схема аналогична схеме почтовых индексов – первые три цифры кодируют регион, а остальные – почтовое отделение внутри региона.

Преимущества двухуровневой схемы очевидны: она позволяет, во-первых, адресовать целиком отдельные сети внутри составной сети, что необходимо для обеспечения маршрутизации, а во-вторых – присваивать узлам номера внутри одной сети независимо от других сетей. Естественно, что компьютеры, входящие в одну и ту же сеть должны иметь IP-адреса с одинаковым номером сети.

IP-адреса разных классов отличаются разрядностью номеров сети и узла, что определяет их возможный диапазон значений. Следующая таблица отображает основные характеристики IP-адресов классов A,B и C.

Таблица 2.4 – Характеристики IP – адресов классов А, В и С

Характеристика

Класс

A

B

C

Номер сети

W

W.X

W.X.Y

Номер узла

X.Y.Z

Y.Z

Z

Возможное количество сетей

126

16 384

2 097 151

Возможное количество узлов

16 777 214

65 534

254

Например, IP-адрес 213.128.193.154 является адресом класса C, и принадлежит узлу с номером 154, расположенному в сети 213.128.193.0.

Схема адресации, определяемая классами A, B, и C, позволяет пересылать данные либо отдельному узлу, либо всем компьютерам отдельной сети (широковещательная рассылка). Однако существует сетевое программное обеспечение, которому требуется рассылать данные определенной группе узлов, необязательно входящих в одну сеть. Для того чтобы программы такого рода могли успешно функционировать, система адресации должна предусматривать так называемые групповые адреса. Для этих целей используются IP-адреса класса D. Диапазон адресов класса E зарезервирован и в настоящее время не используется.

Наряду с традиционной десятичной формой записи IP-адресов, может использоваться и двоичная форма, отражающая непосредственно способ представления адреса в памяти компьютера. Поскольку IP-адрес имеет длину 4 байта, то в двоичной форме он представляется как 32-разрядное двоичное число (т.е. последовательность из 32 нулей и единиц). Например, адрес 213.128.193.154 в двоичной форме имеет вид 11010101 1000000 11000001 10011010.

Протокол IP предполагает наличие адресов, которые трактуются особым образом. К ним относятся следующие:

    Адреса, значение первого октета которых равно 127. Пакеты, направленные по такому адресу, реально не передаются в сеть, а обрабатываются программным обеспечением узла-отправителя. Таким образом, узел может направить данные самому себе. Этот подход очень удобен для тестирования сетевого программного обеспечения в условиях, когда нет возможности подключиться к сети.

    Адрес 255.255.255.255. Пакет, в назначении которого стоит адрес 255.255.255.255, должен рассылаться всем узлам сети, в которой находится источник. Такой вид рассылки называется ограниченным широковещанием. В двоичной форме этот адрес имеет вид 11111111 11111111 11111111 11111111.

    Адрес 0.0.0.0. Он используется в служебных целях и трактуется как адрес того узла, который сгенерировал пакет. Двоичное представление этого адреса 00000000 00000000 00000000 00000000

Дополнительно особым образом интерпретируются адреса:

    содержащие 0 во всех двоичных разрядах поля номера узла; такие IP-адреса используются для записи адресов сетей в целом;

    содержащие 1 во всех двоичных разрядах поля номера узла; такие IP-адреса являются широковещательными адресами для сетей, номера которых определяются этими адресами.

Схема разделения IP-адреса на номер сети и номер узла, основанная на понятии класса адреса, является достаточно грубой, поскольку предполагает всего 3 варианта (классы A, B и C) распределения разрядов адреса под соответствующие номера. Рассмотрим для примера следующую ситуацию. Допустим, что некоторая компания, подключающаяся к Интернет, располагает всего 10-ю компьютерами. Поскольку минимальными по возможному числу узлов являются сети класса C, то эта компания должна была бы получить от организации, занимающейся распределением IP-адресов, диапазон в 254 адреса (одну сеть класса C). Неудобство такого подхода очевидно: 244 адреса останутся неиспользованными, поскольку не могут быть распределены компьютерам других организаций, расположенных в других физических сетях. В случае же, если рассматриваемая организация имела бы 20 компьютеров, распределенных по двум физическим сетям, то ей должен был бы выделяться диапазон двух сетей класса C (по одному для каждой физической сети). При этом число "мертвых" адресов удвоится.

Для более гибкого определения границ между разрядами номеров сети и узла внутри IP-адреса используются так называемые маски подсети. Маска подсети – это 4-байтовое число специального вида, которое используется совместно с IP-адресом. "Специальный вид" маски подсети заключается в следующем: двоичные разряды маски, соответствующие разрядам IP-адреса, отведенным под номер сети, содержат единицы, а в разрядах, соответствующих разрядам номера узла – нули.

Использование в паре с IP -адресом маски подсети позволяет отказаться от применения классов адресов и сделать более гибкой всю систему IP-адресации.

Так, например, маска 255.255.255.240 (11111111 11111111 11111111 11110000) позволяет разбить диапазон в 254 IP-адреса, относящихся к одной сети класса C, на 14 диапазонов, которые могут выделяться разным сетям.

Для стандартного деления IP-адресов на номер сети и номер узла, определенного классами A, B и C маски подсети имеют вид:

Таблица 2.5 – Маски подсети классов А, В и С

Класс

Двоичная форма

Десятичная форма

A

11111111 00000000 00000000 00000000

255.0.0.0

В

11111111 11111111 00000000 00000000

255.255.0.0

С

11111111 11111111 11111111 00000000

255.255.255.0

Поскольку каждый узел сети Интернет должен обладать уникальным IP-адресом, то, безусловно, важной является задача координации распределения адресов отдельным сетям и узлам. Такую координирующую роль выполняет Интернет Корпорация по распределению адресов и имен (The Internet Corporation for Assigned Names and Numbers, ICANN).

Естественно, что ICANN не решает задач выделения IP-адресов конечным пользователям и организациям, а занимается распределением диапазонов адресов между крупными организациями-поставщиками услуг по доступу к Интернету (Internet Service Provider), которые, в свою очередь, могут взаимодействовать как с более мелкими поставщиками, так и с конечными пользователями. Так, например функции по распределению IP-адресов в Европе ICANN делегировал Координационному Центру RIPE (RIPE NCC, The RIPE Network Coordination Centre, RIPE - Reseaux IP Europeens). В свою очередь, этот центр делегирует часть своих функций региональным организациям. В частности, российских пользователей обслуживает Региональный сетевой информационный центр "RU-CENTER".

В данной сети распределение IP-адресов производится с помощью протокола DHCP.

Протокол DHCP предоставляет три способа распределения IP-адресов:

      Ручное распределение. При этом способе сетевой администратор сопоставляет аппаратному адресу (обычно MAC-адресу) каждого клиентского компьютера определенный IP-адрес. Фактически, данный способ распределения адресов отличается от ручной настройки каждого компьютера лишь тем, что сведения об адресах хранятся централизованно (на сервере DHCP), и поэтому их проще изменять при необходимости.

      Автоматическое распределение. При данном способе каждому компьютеру на постоянное использование выделяется произвольный свободный IP-адрес из определенного администратором диапазона.

      Динамическое распределение. Этот способ аналогичен автоматическому распределению, за исключением того, что адрес выдается компьютеру не на постоянное пользование, а на определенный срок. Это называется арендой адреса. По истечении срока аренды IP-адрес вновь считается свободным, и клиент обязан запросить новый (он, впрочем, может оказаться тем же самым).

IP-адреса в курсовом проекте взяты класса B и имеют маску 225.225.0.0. Выдаются протоколом DHCP с привязкой к МАС-адресу во избежание нелегальных подключений.

Таблица 2.6 – Назначение подсетей

Номер дома

Число подъездов

Номер этажа

Адрес подсети

2

4

5

172.168.1.1/

172.168.1.62

5

4

4

172.168.1.65/

172.168.1.126

7

4

10

172.168.1.129/

172.168.1.190

8

5

11

172.168.1.193/

172.168.1.254

    1. Организация выхода в Интернет через спутник

      1. Виды спутникового Интернета

Двухсторонний спутниковый Интернет подразумевает приём данных со спутника и отправку их обратно также через спутник. Этот способ является очень качественным, так как позволяет достигать больших скоростей при передаче и отправке, но он является достаточно дорогим и требует получения разрешения на радиопередающее оборудование (впрочем, последнее провайдер часто берет на себя).

Односторонний спутниковый Интернет подразумевает наличие у пользователя какого-то существующего способа подключения к Интернету. Как правило, это медленный и/или дорогой канал (GPRS/EDGE, ADSL-подключение там, где услуги доступа в Интернет развиты плохо и ограничены по скорости и т. п.). Через этот канал передаются только запросы в Интернет. Эти запросы поступают на узел оператора одностороннего спутникового доступа (используются различные технологии VPN-подключения или проксирования трафика), а данные, полученные в ответ на эти запросы, передают пользователю через широкополосный спутниковый канал. Поскольку большинство пользователей в основном получает данные из Интернета, то такая технология позволяет получить более скоростной и более дешевый трафик, чем медленные и дорогие наземные подключения. Объем же исходящего трафика по наземному каналу (а значит и затраты на него) становится достаточно скромным (соотношение исходящий/входящий — примерно от 1/10 при веб-серфинге, от 1/100 и лучше при загрузке файлов).

Естественно, использовать односторонний спутниковый Интернет имеет смысл тогда, когда доступные наземные каналы слишком дорогие и/или медленные. При наличии недорого и быстрого «наземного» Интернета — спутниковый Интернет имеет смысл как резервный вариант подключения, на случай пропадания или плохой работы «наземного».

      1. Оборудование

Ядро спутникового Интернета. Осуществляет обработку данных, полученных со спутника, и выделение полезной информации. Существует множество различных видов карт, но наиболее известны карты семейства SkyStar. Основными отличиями DVB-карт на сегодняшний день является максимальная скорость потока данных. Также к характеристикам можно отнести возможность аппаратного декодирования сигнала, программную поддержку продукта.

Существуют два типа спутниковых антенн:

    офсетные;

    прямофокусные.

Прямофокусные антенны представляют собой «блюдце» с сечением в виде окружности; приемник расположен прямо напротив его центра. Они сложнее офсетных в настройке и требуют подъёма на угол спутника, из-за чего могут «собирать» атмосферные осадки. Офсетные антенны за счёт смещения фокуса «тарелки» (точки максимального сигнала), устанавливаются практически вертикально, и потому проще в обслуживании. Диаметр антенны выбирается в соответствии с метеоусловиями и уровнем сигнала необходимого спутника.

Конвертер выполняет роль первичного преобразователя, который преобразовывает СВЧ-сигнал со спутника в сигнал промежуточной частоты. В настоящее время большинство конвертеров адаптировано к длительным воздействиям влаги и УФ-лучей. При выборе конвертера, в основном, следует обратить внимание на шумовой коэффициент. Для нормальной работы стоит выбирать конвертеры со значением этого параметра в промежутке 0,25 — 0,30 dB.

Для реализации двухстороннего способа к искомому оборудованию добавляется передающая карта и передающий конвертер.

      1. Программное обеспечение

Существует два взаимодополняющих подхода к реализации ПО для спутникового интернета.

В первом случае DVB-карта используется как стандартное сетевое устройство (но работающие только на приём), а для передачи используется VPN-туннель (многие провайдеры используют PPTP («Windows VPN»), либо OpenVPN на выбор клиента, в некоторых случаях используется IPIP-туннель), есть и другие варианты. При этом в системе отключается контроль заголовков пакетов. Запросный пакет уходит на туннельный интерфейс, а ответ приходит со спутника (если не отключить контроль заголовков, система посчитает пакет ошибочным (в случае Windows — не так)). Данный подход позволяет использовать любые приложения, но имеет большую задержку. Большинство доступных в СНГ спутниковых провайдеров (SpaceGate (Ителсат), PlanetSky, Raduga-Internet, SpectrumSat) поддерживают данный метод.

Второй вариант (иногда используется совместно с первым): использование специального клиентского ПО, которое за счёт знания структуры протокола позволяет ускорять получение данных (например, запрашивается веб-страница, сервер у провайдера просматривает её и сразу, не дожидаясь запроса, посылает и картинки с этой страницы, считая, что клиент их все равно запросит; клиентская часть кеширует такие ответы и возвращает их сразу). Такое программное обеспечение со стороны клиента обычно работает как HTTP и Socks-прокси. Примеры: Globax (SpaceGate + другие по запросу), TelliNet (PlanetSky), Sprint (Raduga), Slonax (SatGate).

В обоих случаях возможно «расшаривание» трафика по сети (в первом случае иногда даже можно иметь несколько разных подписок спутникового провайдера и разделять тарелку за счёт особой настройки машины с тарелкой (требуется Linux или FreeBSD, под Windows требуется программное обеспечение сторонних производителей)).

Некоторые провайдеры (SkyDSL) в обязательном порядке используют своё программное обеспечение (выполняющее роль и туннеля, и прокси), часто также выполняющие клиентский шейпинг и не дающее расшаривать спутниковый интернет между пользователями (также не дающие возможности использовать в качестве ОС что либо отличное от Windows).

      1. Преимущества и недостатки

Можно выделить следующие плюсы спутникового Интернета:

    стоимость трафика в часы наименьшей загрузки емкости

    независимость от наземных линий связи (при использовании GPRS или WiFi в качестве запросного канала)

    большая конечная скорость (приём)

    возможность просмотра спутникового ТВ и «рыбалки со спутника»

    возможность свободного выбора провайдера

Недостатки:

    необходимость покупки специального оборудования

    сложность установки и настройки

    в общем случае более низкая надежность по сравнению с наземным подключением (большее количество компонентов, необходимых для бесперебойной работы)

    наличие ограничений (прямая видимость спутника) по установке антенны

    высокий ping (задержка между отсылкой запроса и приходом ответа). В некоторых ситуациях это критично. Например при работе в интерактивном режиме Secure Shell и X11 а также во многих многопользовательских онлайновых системах (та же SecondLife не может вообще работать через спутник, шутер Counter Strike,Call of Duty — работает с проблемами и т. п.)

    при наличии хотя бы псевдоанлимитных тарифных планов (вроде «2000 рублей за 40 Gb на 512 кбит/с дальше — анлим но 32 кбит/c» — ТП Актив-Мега, ЭрТелеком, Омск) наземный интернет уже становится дешевле. При дальнейшем развитии кабельной инфраструктуры стоимость наземного трафика будет стремиться к нулю, при этом стоимость спутникового трафика жестко ограничена себестоимостью запуска спутника и её снижения не планируется.

    при работе через некоторых операторов у вас будет не российский IP-адрес (SpaceGate — украинский, PlanetSky — кипрский, SkyDSL — Германский) в результате чего сервисы, которые используют для каких-то целей (например, пускаем только из РФ) определение страны пользователя, будут работать некорректно.

    программная часть — не всегда 'Plug and Play', в некоторых (редких) ситуациях могут быть сложности и тут все зависит от качества техподдержки оператора.

В курсовом проекте будет использоваться двусторонний спутниковый интернет. Это позволит достигать высоких скоростей передачи данных и качественную передачу пакетов, но повысит расходы на реализацию проекта.

3. Безопасность при работе на высоте

Работами на высоте считаются все работы, которые выполняются на высоте от 1,5 до 5 м от поверхности грунта, перекрытия или рабочего настила, над которым производятся работы с монтажных приспособлений или непосредственно с элементов конструкций, оборудования, машин и механизмов, при их эксплуатации, монтаже и ремонте.

К работам на высоте допускаются лица, достигшие 18 лет, имеющие медицинское заключение о допуске к работам на высоте, прошедшие обучение и инструктаж по технике безопасности и получившие допуск к самостоятельной работе.

Работы на высоте должны выполняться со средств подмащивания (лесов, подмостей, настилов, площадок, телескопических вышек, подвесных люлек с лебедками, лестниц и других аналогичных вспомогательных устройств и приспособлений), обеспечивающих безопасные условия работы.

Все средства подмащивания, применяемые для организации рабочих мест на высоте, должны находиться на учете, иметь инвентарные номера и таблички с указанием даты проведенных и очередных испытаний.

Устройство настилов и работа на случайных подставках (ящиках, бочках и т.п.) запрещается.

Контроль за состоянием средств подмащивания должен осуществляться лицами из числа ИТР, которые назначаются распоряжением по предприятию (нефтебазе).

Работники всех специальностей для выполнения даже кратковременных работ на высоте с лестниц должны обеспечиваться предохранительными поясами и, при необходимости, защитными касками.

Предохранительные пояса, выдаваемые рабочим, должны иметь бирки с отметкой об испытании.

Пользоваться неисправным предохранительным поясом или с просроченным сроком испытания запрещается.

Работа на высоте производится в дневное время.

В аварийных случаях (при устранении неполадок), на основании приказа администрации, работы на высоте в ночное время производить разрешается с соблюдением всех правил безопасности под контролем ИТР. В ночное время место работы должно быть хорошо освещено.

В зимнее время, при выполнении работ на открытом воздухе, средства подмащивания должны систематически очищаться от снега и льда и посыпаться песком.

При силе ветра 6 баллов (10-12 м/сек) и более, при грозе, сильном снегопаде, гололедице работы на высоте на открытом воздухе не разрешаются.

Нельзя самовольно перестраивать настилы, подмости и ограждения.

Электропровода, расположенные ближе 5 м от лестниц (подмостей), требуется оградить или обесточить на время выполнения работ.

Рабочие обязаны выполнять порученную работу, соблюдая требования охраны труда, изложенные в настоящей инструкции.

За нарушение требований инструкции, относящихся к выполняемой ими работе, рабочие несут ответственность в порядке, установленном Правилами внутреннего распорядка.

Одновременное производство работ в 2-х и более ярусов по вертикали запрещается.

Запрещается складывать инструмент у края площадки, бросать его и материалы на пол или на землю. Инструмент должен храниться в специальной сумке или ящике.

Запрещается подбрасывание каких-либо предметов для подачи работающему наверху. Подача должна производиться при помощи верёвок, к середине которых привязываются необходимые предметы. Второй конец верёвки должен находиться в руках у стоящего внизу работника, который удерживает поднимаемые предметы от раскачивания.

Работающий на высоте должен вести наблюдение за тем, чтобы внизу под его рабочим местом, не находились люди.

При использовании приставных лестниц и стремянок запрещается:

    работать на неукреплённых конструкциях и ходить по ним, а также перелезать через ограждения;

    работать на двух верхних ступенях лестницы;

    находиться двум рабочим на лестнице или на одной стороне лестницы-стремянки;

    перемещаться по лестнице с грузом или с инструментом в руках;

    применять лестницы со ступеньками нашитыми гвоздями;

    работать на неисправной лестнице или на ступеньках облитых скользкими нефтепродуктами;

    наращивать лестницы по длине, независимо от материала, из которого они изготовлены;

    стоять или работать под лестницей;

    устанавливать лестницы около вращающихся валов, шкивов и т.п.;

    производить работы пневматическим инструментом;

    производить электросварочные работы.

4. Экономические затраты на построение локальной сети

Данный курсовой проект подразумевает следующие экономические затраты.

Таблица 4.1 – Перечень экономических затрат*

Наименование

Единицы измерения

Кол-во

Цена

за ед. (руб.)

Сумма (руб)

Оптоволоконный кабель ЭКБ-ДПО 12

м

708,5

36

25506

Кабель FTP 4 пары кат.5e <бухта 305м> Exalan+ -

бухта

25

5890

147250

Коммутатор D-Link DGS-3200-16

шт

2

13676

27352

Коммутатор D-Link DGS-3100-24

шт

5

18842

94210

Маршрутизатор D-link DFL-1600

шт

1

71511

71511

Сервер IBM System x3400 M2 7837PBQ

шт

1

101972

101972

ИБП APC SUA2200I Smart-UPS 2200 230V

шт

2

29025

58050

Коннекторы RJ-45

Пачка(100шт)

3

170

510

Коннекторы MT-RJ

шт

16

280

4480

Шкаф серверный

шт

1

2100

2100

Шкаф для маршрутизатора

шт

1

1200

1200

Шкаф для коммутатора

шт

7

1200

8400

Конвертер D-Link DMC-805G

шт

16

2070

33120

Спутниковая антенна + DVB-карта + конвертер

шт

1

19300

19300

Скобы 6мм

Пачка (50 шт)

56

4

224

Всего

595185

Экономические затраты не включают стоимость монтажных работ. Кабели и коннекторы рассчитаны с запасом ~30%. Цены указанны на момент создания курсового проекта с учетом НДС.

Заключение

В процессе разработки курсового проекта была создана ЛВС жилого района, имеющая выход на глобальную сеть. Был сделан обоснованный выбор типа сети на основе рассмотрения множества вариантов. Предусмотрено расширение сети для ее дальнейшего роста.

При курсовом проектировании использовались IP – адреса класса В, так как в сети имеется сто одна рабочая станция. Присвоение адресов осуществлялось протоколом DHCP. В качестве адреса подсети выступал номер подъезда.

В пункте расчета необходимого количества оборудования приведены данные и расчеты используемого оборудования. Стоимость разработки составляет 611481 рублей. Все рассчитанные параметры удовлетворяют критериям работоспособности сети.

Составлен краткий план сети, где указаны все характеристики используемого оборудования. В разделе «Безопасность при работе с электроинструментом» рассмотрены правила обращения с электроинструментом и техника безопасности при работе с ним.

В целом курсовой проект содержит все необходимые данные для построения локальной вычислительной сети.

Список использованных источников

    http://www.dlink.ru;

    http://market.yandex.ru;

    http://www.ru.wikipedia.org.

    Компьютерные сети. Учебный курс [Текст] / Microsoft Corporation. Пер. с анг. – М.: «Русская редакция» ТОО «Channel Trading Ltd.», 1998. – 696с.

    Максимов, Н.В. Компьютерные сети: Учебное пособие [Текст] / Н.В. Максимов, И.И. Попов – М.: ФОРУМ: ИНФРА-М, 2005. – 336с.
