Проектирование локальной вычислительной сети (работа 4)
Министерство образования и науки Российской Федерации
Федеральное агентство по образованию
Государственное образовательное учреждение
Высшего профессионального образования
"Алтайский государственный технический Университет им. И.И. Ползунова"
Кафедра "Информационные системы в экономике"
Отчет
Лабораторная работа №3
По теме: Проектирование локальной вычислительной сети
Камень-на-Оби 2010 г.
Содержание
Постановка задачи
Анализ предметной области
Логическая топология ЛВС
Технико-экономическое обоснование
Прайс проекта
Физическая топология
Постановка задачи
Задание. Спроектировать ЛВС. Компьютерная сеть проектируется на двух этажах здания, необходимо обеспечить взаимодействие порядка 30 машин. Расстояние между машинами и коммутаторами в среднем должно составлять не менее 20 метров. Количество коммутаторов определяется в рамках проекта. Среднее количество машин в одном кабинете две.
Анализ предметной области
Проектирование ЛВС построено на примере ООО "Восход" г. Камня-на-Оби.
Эта организация должна решать с помощью ЛВС следующие задачи:
Сетевое хранение файлов и сетевая печать
Электронная почта
Высокопроизводительная система коллективной работы с информацией (БД)
Резервное копирование файлов сервера
В данной организации используется локальная сеть Arknet.
Arknet (Attached Resource Computer NETWork) - простая, недорогая, надежная и гибкая архитектура ЛВС. В качестве передающей среды используются витая пара, коаксиальный кабель с волновым сопротивлением 93 Ом и оптоволоконный кабель. При подключении устройств применяют топологии шина и звезда. Метод управления доступом станций к передающей среде - маркерная шина (Token Bus).
Логическая топология ЛВС
Технико-экономическое обоснование
При построении ЛВС применяются:
Сервер - это компьютер сети, предоставляющий сервис другим объектам по их запросам.
Модем (modem) - сокращение от Модулятор-демодулятор. Устройство связи, позволяющее компьютеру передавать данные по обычной телефонной линии. При передачи преобразует цифровые сигналы в аналоговые. При приеме преобразует аналоговые сигналы в цифровые.
Неэкранированная витая пара (UTP - Unshielded Twisted Pair) - кабель, в котором изолированная пара проводников скручена с небольшим числом витков на единицу длины. Скручивание проводов уменьшает электрические помехи извне при распространении сигналов по кабелю.
Коммутатор (switch) - устройство или программа, осуществляющие выбор одного из возможных вариантов направления передачи данных.
Прайс проекта
Наименование |
Ед. изм. |
Кол-во |
Цена за 1 ед. в руб. |
Сумма в руб. |
Свич D-Link DES - 1024D портовый |
Шт. |
2 |
1580 |
3160 |
Витая пара UTP кат.5-е R&M |
М |
1622,8 |
15 |
24342 |
Заглушка 40*25 |
Шт. |
12 |
20 |
240 |
Короб 40*25 |
М |
375 |
12 |
4500 |
Дюбель |
Шт. |
1794 |
2,5 |
4485 |
Розетка RJ - 45 |
Шт. |
30 |
20 |
600 |
Панель электропитания |
Шт. |
1 |
600 |
600 |
Итого |
37927 |
Физическая топология

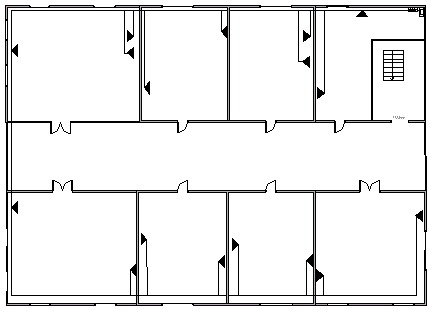

План 1 этажа
Масштаб 1: 200 (в 1см-2м)
Условные обозначения:
- коммутатор
- однопортовая розетка
- кабель UTP

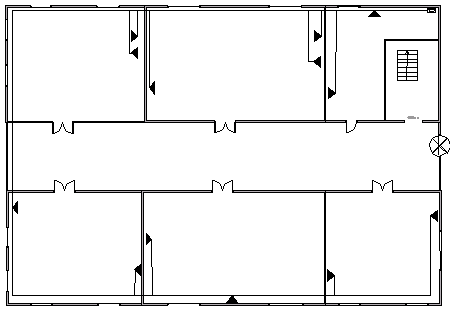

План 2 этажа
Масштаб 1: 200 (в 1см-2м)
Условные обозначения:
- шкаф сервера
- однопортовая розетка
- кабель UTP
- коммутатор
