Новые технологии мониторов

Какие новые технологии мониторов заменят существующие и в каких областях. Объективно (по конкретным показателям) сравнить с популярными на сегодняшний день технологиями

1. ЖК-мониторы

Процесс изготовления

Процесс изготовления ЖК-панелей очень схож с производством полупроводников.

На стекло наносится слой хромовых проводников для создания проводящей структуры транзисторов и запоминающих конденсаторов. Затем добавляется тонкий слой оксида кремния, который будет работать в качестве диэлектрика для затворов транзисторов и конденсаторов. После этого для создания канала транзистора наносится слой аморфного кремния. Затем две зоны транзистора легируются N+ для создания стока и истока. Наконец, наносится слой металлических проводников, чтобы связать транзистор (слева) с запоминающим конденсатором (справа). Этот слой также обеспечивает подключение к металлической шине данных. Хромовая решётка, соединяющая все транзисторы в строчке, работает в качестве горизонтальной адресной линии. Наконец, весь комплекс покрывается оксидной плёнкой для защиты компонентов.

Так как транзистор на аморфном кремнии имеет не такие хорошие характеристики, как транзистор на легированной подложке, к решётке прикладывается отрицательное напряжение (-5 В), которое гарантирует, что транзистор открыт (выключен). Как только транзисторный слой будет нанесён, можно добавлять жидкие кристаллы.

Чтобы две стеклянные пластины не соприкасались друг с другом, добавляется специальный разделитель (spacer). Затем наносятся жидкие кристаллы и электроды из оксида индия и олова. После этого добавляются цветовые фильтры (в нашем случае зелёный), передняя стеклянная панель и ещё один поляризатор, ось которого перпендикулярна оси первого поляризатора.

Над транзистором наносится чёрный фильтр. Причина проста: в этой области напряжение не контролируется, в отличие от пространства под электродом. Оно зависит от напряжения в линии данных, которое может меняться даже тогда, когда наш пиксель вовсе не адресуется. Поэтому лучше "замазать" эту область, чтобы она не влияла на результат.

Преимущества и недостатки ЖК

Технология ЖК даёт явные преимущества в мире вычислительной техники. Она вышла в свет благодаря компьютерам и лишь потом была адаптирована в других сферах. Благодаря процессу литографии, взятому из полупроводниковой промышленности, пиксели могут быть очень маленькими. ЖК-мониторы сегодня стали серьёзной альтернативой громоздким ЭЛТ-дисплеям и скоро вытеснят их с рынка. Кроме того, в портативных и мобильных областях без ЖК просто нельзя обойтись. Впрочем, здесь набирают силы OLED-дисплеи (органические светодиоды, Organic Light-Emitting Diode), но пока они продвигаются вперёд крохотными шажками.

В целом, решения на основе ЖК стоят дешевле плазменных моделей, но здесь во внимание следует принимать и фактор маркетинга. Если на рынке наблюдается недостаток панелей, то даже недорогие технологии могут дать продукт с астрономической ценой. Мы наблюдали подобное явление около полутора лет тому назад.

Что касается качества картинки, то ЖК-мониторы обеспечивают большую яркость по сравнению с ЭЛТ-дисплеями. Кроме того, пиксели ЖК-мониторов не мерцают, и даже на близком расстоянии вы сможете наслаждаться картинкой.

ЖК-телевизоры отличаются великолепной стабильностью картинки - вы можете сидеть вплотную к телевизору, и ваши глаза не устанут. Кроме того, яркость просто великолепна, а картинка - очень резка. Добавьте к этому разумные цены (если на рынке достаточно панелей) и уменьшенные габариты - и вы поймёте всю прелесть ЖК.

Недостатки

К сожалению, углы обзора ЖК-телевизоров не могут достичь уровня плазменных панелей, не говоря уже о ЭЛТ. Дело в том, что излучаемый подсветкой свет проходит через два поляризатора, и лишь затем покидает поверхность монитора. Однако в этой области производители немало продвинулись вперёд, и современные ЖК-панели обладают углами обзора, вполне достаточными для комнаты.

Искажение изображения на ЖК-мониторе при большом угле обзора

Макрофотография типичной жк-матрицы. В центре можно увидеть два битых субпикселя (зелёный и синий).

Контрастность ЖК остаётся ниже уровня ЭЛТ и плазменных панелей, но сегодня это уже не проблема. Существенным же недостатком можно считать недостаточно глубокий чёрный цвет. Как мы уже видели выше, пиксели ЖК-панели работают как световые переключатели - и они не идеальны, то есть часть света просачивается даже в закрытом состоянии. Даже когда переключатель полностью закрыт, и соответствующий суб-пиксель должен быть чёрным, некоторое количество света всё равно проходит. И в этой области у плазменных панелей и ЭЛТ есть большое преимущество - здесь чёрный цвет является по-настоящему чёрным.

Отметим и проблему времени отклика. Сама по себе, технология поворота кристаллов очень медлительна, в результате чего ЖК-панели хуже подходят для фильмов, чем плазменные телевизоры. Впрочем, в этой области прогресс не стоит на месте, и сегодня появились ЖК-мониторы, которые весьма отзывчивы, хотя до уровня ЭЛТ ещё далеко. В то же время, приемлемое время отклика уже достигнуто, поэтому вы сможете смотреть фильмы и телевизионные передачи без всяких помех. Так что проблема времени отклика, остро стоявшая ещё несколько лет назад, сегодня уже практически решена.

Наконец, так как "родное" разрешение ЖК-мониторов высоко, для просмотра телевизионных программ и фильмов требуется интерполяция пикселей, По крайней мере, пока в наши дома не придёт HDTV. ЖК-телевизоры осуществляют интерполяцию более-менее сносно, но чем больше диагональ дисплея, тем труднее это делать. Все производители сегодня работают над этой проблемой, и у 26" экранов уже достигнут приемлемый результат. Но до сих пор мы ещё не видели интерполированной картинки, которая бы нас удовлетворила. Впрочем, с распространением видео высокого разрешения (High Definition) эта проблема уже не будет существовать, поскольку картинка будет иметь то же разрешение, что и экран.

Компенсация времени отклика

Суть технологии компенсации времени отклика (RTC, Response Time Compensation) состоит в том, что при необходимости изменить состояние пикселя ЖК-панели на него на короткое время подается "разгонный" импульс напряжения, заставляющий кристаллы поворачиваться с максимально возможной скоростью. В момент, когда кристаллы достигают нужного положения, импульс прекращается, и на ячейку подается напряжение, необходимое для удержания этого положения.

Основная проблема с временем отклика – в квадратичной зависимости действующей на кристаллы силы от приложенного к ЖК-ячейке напряжения (или, точнее, от созданного этим напряжением электрического поля). Метод решения этой проблемы давно известен в технике под названием форсированный запуск.

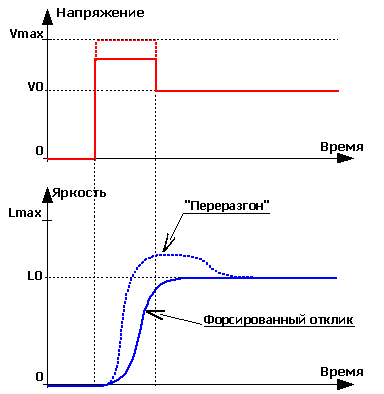

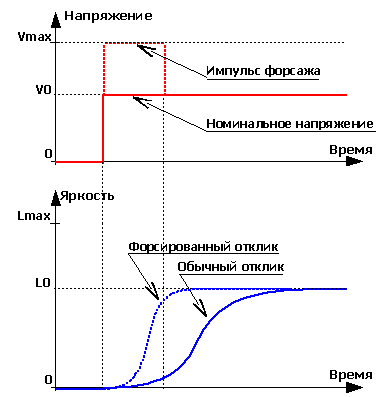

Выше на графике сплошной линией обозначена временная диаграмма работы обычной ЖК-ячейки: красный цвет – приложенное к ней напряжение, синий – яркость этой ячейки (пусть для простоты нулевое напряжение означает нулевую яркость). В некоторый момент времени монитору требуется изменить яркость данной ячейки с нулевой на некоторое промежуточное (но не максимальное значение) – электроника монитора рассчитывает и подаёт на ячейку напряжение V0, соответствующее необходимому углу поворота жидких кристаллов; далее это напряжение удерживается постоянным до тех пор, пока не возникнет необходимость снова изменить яркость ячейки.

Однако можно поступить и иначе – этот вариант указан пунктирными линиями. При необходимости изменить яркость ячейки электроника монитора подаёт на неё такое напряжение, при котором кристаллы развернутся на заданный угол аккурат к началу следующего кадра. В новом же кадре напряжение будет снижено до уровня V0 – таким оно должно быть, чтобы удерживать заданный угол поворота кристаллов. В результате мы получаем монитор, для которого любой переход между любыми промежуточными полутонами может быть завершён ровно за один кадр – причём, прошу заметить, собственная частота кадров ЖК-матрицы совершенно не обязана зависеть от частоты кадров, установленной на видеокарте компьютера, а потому длительность этого кадра может быть и меньше стандартных для ЖК-мониторов 16,7 мс (частота кадровой развёртки 60 Гц).

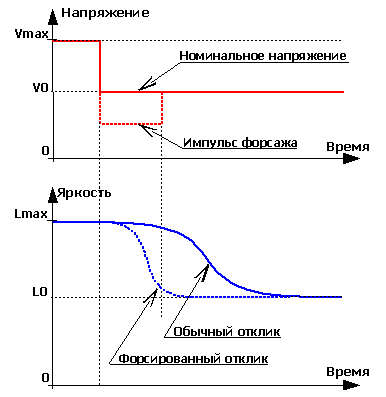

Совершенно аналогично эта схема работает и при необходимости переключиться из яркого тона в более тёмный – за тем лишь исключением, что "разгонный импульс" теперь будет отрицательным. На рисунке выше он также показан пунктиром.

Схема RTC работает на самом низком уровне из возможных – с сигналом, поступающим уже непосредственно на матрицу. Дело в том, что величина разгонного импульса зависит только от того, в каком положении пребывают кристаллы в данный момент, и в какое положение их требуется развернуть.

Схема RTC является неотъемлемой принадлежностью монитора и в своей работе никак не связана ни с видеокартой, ни с драйверами, ни с операционной системой, ни с какими-либо ещё элементами внешнего окружения.

Очевидно, что из-за нелинейной и немонотонной зависимости времени переключения пикселя от градаций серого, между которыми он переключается, параметры разгонного импульса должны рассчитываться электроникой монитора каждый раз индивидуально, в зависимости от того, в каком состоянии пиксель находится в данный момент, и в какое состояние его надо переключить. Для этой цели в схеме RTC обязательно есть кадровый буфер, в котором хранится предыдущий кадр – при приходе же нового кадра он сравнивается с содержимым буфера, и для тех пикселей, значение которых изменилось, рассчитывается величина разгонного импульса.

Кроме описанного выше механизма "затормаживания" кристаллов существует и ещё один, менее очевидный – он связан с тем, что при повороте кристаллов меняется электрическая ёмкость ячейки, в которую они заключены. Ячейки ЖК-матрицы подключены к источнику питания не непрерывно – нужное напряжение на них устанавливается коротким импульсом с периодичностью кадровой развёртки, а после прохождения импульса поддерживается за счёт того, что каждая ячейка является конденсатором. К сожалению, ёмкость этого конденсатора не постоянна – она зависит от положения кристаллов.

Возможны, разумеется, два варианта – когда величина импульса занижена и, наоборот, когда она завышена. В первом случае никаких новых эффектов не появляется – лишь смаз изображения будет чуть больше, чем он мог бы быть, но, впрочем, всё равно намного меньше, чем на мониторах с аналогичными матрицами, но без RTC.

Второй случай представлен на картинке выше – сплошной линией обозначена нормальная работа RTC, а пунктирной – работа при завышенной величине импульса. Очевидно, что к концу первого кадра (когда разгонный импульс будет снят) яркость пикселя успеет не только достичь заданного уровня, но и превысить его. После снятия импульса яркость через некоторое время (определяемое инерционностью матрицы) опустится до нужного значения.

Интересен этот случай тем, что создаёт новый вид артефактов, в принципе невозможный на мониторах без RTC – на движущихся изображениях могут появляться полосы, более светлые, чем и сам движущийся объект, и фон. Ниже приведены две фотографии чёрной надписи, движущейся справа налево по серому фону: первая сделана на мониторе Samsung SyncMaster 194T, в котором используется обычная PVA-матрица без RTC – мы видим самое обычное "жидкокристаллическое" смазывание, причём, из-за особенностей PVA-матриц, очень сильное, надпись читается с большим трудом.

Вторая фотография снята ровно в тех же условиях, но на мониторе Samsung SyncMaster 930BF, сделанном на базе TN+Film-матрицы с RTC. Отлично видно, что чёрная надпись, двигаясь по серому фону, оставляет за собой отчётливую светлую тень:

В случае ошибки расчета импульса происходит пересвет пикселя, который отрицательно скажется на реальности цветопередачи и будет проявляться в виде послесвечения движущегося объекта.

Как показывает практика, все выпущенные на данный момент мониторы с RTC страдают этим недостатком, причём в разной степени – "промахи" могут составлять от единиц до десятков процентов.

Наибольшую пользу технология компенсации времени отклика принесёт – и уже приносит – технологиям PVA и MVA, для которых очень большое время отклика на переходах между полутонами всегда являлось серьёзной проблемой, делая эти мониторы пригодными фактически только для работы, но не для игр. Как мы видим, по крайней мере на новых моделях с PVA-матрицами, с помощью RTC удалось достичь очень существенного снижения времени отклика для большинства тонов, кроме самых тёмных – и, вероятно, по мере дальнейшего совершенствования схем RTC будет решена и эта проблема. Впрочем, уже сейчас можно наконец-то сказать, что мониторы на PVA-матрицах с RTC стали пригодны не только для работы, но даже и для многих динамичных игр – а это в сочетании с очень хорошими прочими параметрами и доступностью на рынке делает их весьма и весьма интересным выбором для домашнего использования.

Сейчас мы видим только первое мониторов с RTC, но даже они уже обеспечивают заметно лучшее время отклика, хоть и ценой появления нового типа артефактов. По мере же совершенствования схемотехники и алгоритмов работы RTC можно надеяться, что время отклика будет уменьшаться, а артефакты если и не исчезнут совсем, то станут пренебрежимо малыми.

Типы матриц с компенсацией времени отклика, используемые в мониторах, и их характеристики

Как уже мы неоднократно говорили, TFT дисплеи имеют два серьезных недостатка при сравнении с обычными ЭЛТ-мониторами:

Во-первых, когда Вы смотрите на TFT дисплей со стороны, Вы сразу же обнаружите катастрофическую потерю яркости и характерное изменение отображаемых цветов. Старые модели TFT дисплеев типично имели угол видимости 90°, т.е. 45° с каждой стороны. Пока на экран смотрит один человек, проблемы нет, однако, как только вокруг дисплея собирается несколько человек, Вам, как владельцу, придется выслушать много не добрых слов в адрес своего не дешевого монитора.

Во-вторых, при просмотре видео, иногда ощущается некоторая "заторможенность" пикселей, связанная с т.н. большим временем отклика. Несмотря на то, что современные уровни времени отклика значительно уменьшились по сравнению с тем, что можно было наблюдать несколько лет назад, "хвосты" иногда остаются.

С одной стороны все эти проблемы нельзя назвать серьезными, с другой, снижение цен и резкое поднятие популярности LCD, заставляет производителей постоянно развивать технологии.

Для частичного устранения этих недостатков разработано три основные технологии: TN+Film (скрученный кристалл + пленка), IPS (или 'Super-TFT') и VA (сюда входят и MVA и PVA). Рассмотрим характерные особенности этих типов матриц.

1. TN+Film (Twisted Nematic)

Один из первых типов TFT матриц.

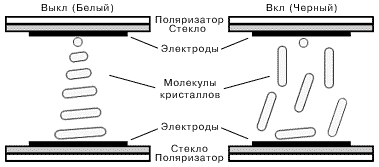

TN+Film

Технология TN+Film выравнивает жидкие кристаллы перпендикулярно к основанию, так же как обычные TFT дисплеи, а применение специальной пленки на верхней поверхности позволяет увеличить угол видимости.

Принцип работы таких мониторов заключается в следующем:

Если транзистор прикладывает нулевое напряжение к субпикселям, то жидкие кристаллы (а, соответственно, и ось поляризованного света, проходящего сквозь них) поворачиваются на 90º (от задней стенки к передней). Поскольку ось фильтра-поляризатора на второй панели отличается от первого на 90º, свет будет через него проходить. Если полностью задействовать красный, зеленый и синий подпиксели, вместе они создадут белую точку на экране.

Если же применить напряжение (поле между двумя электродами), то оно уничтожит спиралевидную структуру кристалла. Молекулы выстроятся в направлении электрического поля. В нашем примере они станут перпендикулярны подложке. В данном положении свет не может пройти через субпиксели. Белая точка превращается в черную.

С технической точки зрения, технология TN+Film является самым простым. Производители используют относительно старую, стандартную TFT (Twisted Nematic) технологию, которую мы описывали в первой части. Специальная пленка, приложенная к верхней поверхности панели, улучшает горизонтальный угол видимости в диапазоне от 90° до 140°. Однако, в этом случае уменьшается контрастность и время отклика остается неизменным. Технология TN+Film не самое лучшее решение, однако, оно является наиболее дешевым, поскольку производство имеет достаточно большой выход годных панелей (фактически эквивалентный стандартным TN дисплеем).

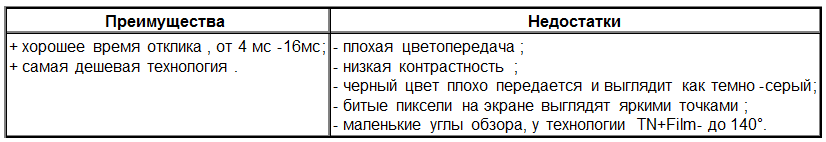

У дисплея на скрученных кристаллах существует ряд недостатков:

• Жидкие кристаллы не могут выстраиваться строго перпендикулярно подложке при включении напряжения. Именно по этой причине старые ЖК-дисплеи не могли отображать четкий черный цвет.

• Если перегорает транзистор, он более не может прикладывать напряжение к своим трем субпикселям. Нулевое напряжение означает яркую точку на экране. По этой причине "мертвые" ЖК пиксели очень яркие и заметные.

Таким образом, малое время отклика оказывается не только главным, но и единственным преимуществом TN-матриц – все остальные параметры находятся у них на весьма среднем уровне. Мониторы на этом типе матриц подойдут для игр или просмотра фильмов, а также для обычной офисной работы, но вот для серьезной работы лучше будет обратить внимание на другие типы матриц.

TN+Film же матрицы, проникшие в последнее время на рынок 19-дюймовых мониторов, несмотря на хорошие время отклика, имеют весьма и весьма скромные углы обзора (всего лишь 140 градусов), а потому для мониторов с большой диагональю их довольно трудно назвать хорошим выбором.

TN - для геймеров, экономных домашних и офисных пользователей!

2. S-IPS (In-Plane Switching)

Технология IPS была разработана компанией Hitachi в 1996 году именно для устранения двух проблем TN-матриц – маленьких углов обзора и низкого качества цветопередачи. Но, несмотря на расширения угла обзора до 170º, остальные функции не сдвинулись с места. Время реакции этих дисплеев изменяется от 50 до 60 мс, а отображение цветов - посредственное.

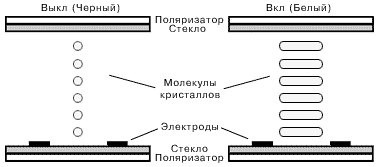

Если к IPS не прикладывается напряжение, то жидкие кристаллы не поворачиваются. Ось поляризации второго фильтра всегда перпендикулярна оси первого, так что свет в такой ситуации не проходит. Экран демонстрирует практически безупречный черный цвет. Поэтому в этой области IPS имеет явное преимущество перед TN+Film дисплеями - если сгорает транзистор, то "мертвый" пиксель будет не ярким, а черным. Когда на субпиксели подается напряжение, два электрода создают электрическое поле и заставляют кристаллы поворачиваться перпендикулярно их предыдущей позиции. После чего свет может проходить. Если приложено напряжение, молекулы выстраиваются параллельно подложке.

IPS (In-Plane Switching или Super-TFT)

При подаче напряжения, молекулы выравниваются параллельно подложке.

Технология IPS или 'In-Plane Switching' была изначально разработана Hitachi, однако теперь NEC и Nokia так же производят дисплеи по этой технологии.

Благодаря оригинальному технологическому решению, удалось увеличить угол видимости до 170°, что эквивалентно ЭЛТ-мониторов. Однако, несмотря на это, технология имеет свои недостатки. Параллельное выравнивание жидких кристаллов, требует, что бы электроды размещались гребенкой на нижней подложке, что значительно ухудшает контрастность изображения и требует более мощной подсветки для установки нормального уровня резкости. Что касается времени отклика, то оно стало чуть лучше, чем в обычных TFT дисплеях.

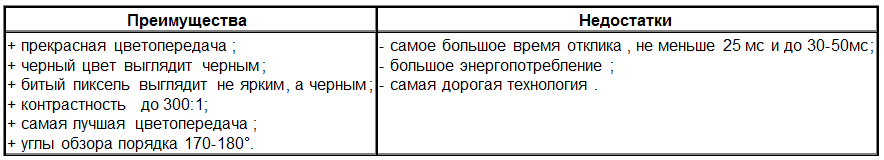

Недостатки IPS:

• Создание электрического поля в системе с подобным расположением электродов потребляет большое количество энергии.

• Для выстраивания кристаллов необходимо некоторое время. По этой причине IPS мониторы имеют большее время реакции по сравнению с TN+Film собратьями.

С точки же зрения целей и задач мониторы на базе S-IPS матриц – единственный разумный выбор для любой сколь-нибудь серьезной работы с цветом. Кроме того, эти матрицы являются наиболее разумным компромиссом между различными требованиями – они обеспечивают отличные углы обзора и достаточно малое время отклика, а потому отлично подойдут людям, выбирающим себе домашний монитор для фильмов, офисных задач и интернета. Качество цветопередачи выше всяческих похвал, ну а большое время отклика в данном случае не столь критично. В принципе, можно остановиться на широкоэкранной, тогда и просмотр фильмов будет еще более комфортным.

IPS - для самых требовательных пользователей и для любых работ, требующих относительно точной цветопередачи!

3. MVA (Multidomain Vertical>

Технология MVA была разработана компанией Fujitsu в 1998 году как компромисс между TN+Film и IPS-матрицами – с одной стороны, эта технология позволила обеспечить полное время отклика 25 мс (что на тот момент было совершенно недостижимо для IPS и труднодостижимо для TN), с другой стороны, MVA-матрицы имеют углы обзора 160...170 градусов, что позволяет им легко превосходить по этому параметру TN и напрямую конкурировать с IPS. Кроме того, технология MVA позволяет получить значительно более высокую контрастность, нежели TN или IPS.

Сама технология MVA развилась из VA, представленной "Fujitsu" в 1996 году. В системе VA кристаллы без подачи напряжения выстроены вертикально по отношению ко второму фильтру. Таким образом, свет не может проходить через них. Как только к ним будет приложено напряжение, кристаллы поворачиваются на 90º, пропуская свет и создавая на экране яркое пятно.

Преимуществами такой системы являются скорость и отсутствие как спиралевидной структуры, так и двойного магнитного поля. Благодаря этому время реакции уменьшилось до 25 мс. Здесь также можно выделить преимущество, которое мы уже упоминали в IPS - очень хороший черный цвет.

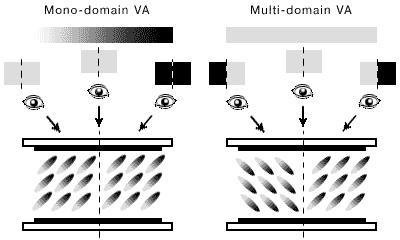

Главной же проблемой системы VA явилось искажение оттенков при просмотре экрана под углом. Если вывести на экран пиксель какого-либо оттенка, к примеру, светло-красный, то к транзистору будет приложено половинное напряжение. При этом кристаллы повернутся только наполовину. Спереди экрана вы увидите светло-красный цвет. Однако если вы посмотрите на экран сбоку, то в одном случае вы будете смотреть вдоль направления кристаллов, а в другом - поперек.

То есть с одной стороны вы увидите чистый красный цвет, а с другой - чистый черный цвет.

Поэтому компания пришла к необходимости решения проблемы искажения оттенков и годом позже появилась технология MVA.

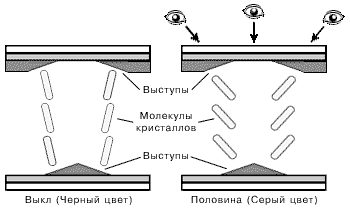

На этот раз каждый субпиксель был разделен на несколько зон. Фильтры-поляризаторы также приобрели более сложную структуру, с бугоркообразными электродами. Кристаллы каждой зоны выстраиваются в своем направлении, перпендикулярно электродам. Задачей такой технологии было создание необходимого количества зон, чтобы пользователь всегда видел только одну зону, неважно с какой точки экрана он смотрит.

MVA (Много доменное вертикальное выравнивание)

С технической точки зрения, это лучшее решение для получения большого угла видимости и низкого времени отклика.

Компания Fujitsu нашла идеальный компромисс. Технология MVA позволяет достичь угла видимости до 160°, что, как Вы понимаете, очень хорошо. При этом MVA предлагает высокий уровень контрастности и очень низкое время отклика.

Матрицы получились достаточно неоднозначными. Пожалуй, лучше всего они подходят для работы с текстом и чертежной графикой – здесь отличные углы обзора и большая контрастность будут как нельзя кстати, а вот цветопередача и время отклика на переходах с черного на серый практически не имеют значения.

Также хорошо подойдут мониторы на базе MVA в качестве домашних мониторов для людей, не интересующихся динамичным игрушками – для просмотра фильмов и запуска стратегий (и прочих игр, не критичных к скорости реакции), быстродействия этих матриц вполне достаточно, а глубокий черный цвет (благодаря высокой контрастности) будет весьма кстати людям, часто использующим компьютер вечером или ночью.

Если же Вам нужен монитор для работы с цветом или для быстрых игр, то, несмотря на заверения производителей MVA-матриц, намного более разумным выбором будут мониторы на базе S-IPS-матриц. К сожалению, с рынка 17-дюймовых мониторов технология MVA вытеснена полностью, так что шанс встретить эти матрицы есть только у покупателей 19-дюймовых моделей.

MVA предлагает низкое время ответа и очень большой угол видимости, однако, до сих пор рыночная доля этой технологии очень ограничена.

4. PVA (Patterned Vertical>

Технология PVA –– была разработана компанией Samsung в качестве альтернативы MVA. Тем не менее, говорить о том, что PVA есть копия MVA, созданная лишь с целью ухода от лицензионных выплат Fujitsu, неверно – как Вы увидите ниже, параметры и пути развития MVA и PVA матриц различаются достаточно, чтобы можно было говорить о PVA как о самостоятельной технологии.

Это фактически единственные на данный момент ЖК-матрицы, способные продемонстрировать действительно глубокий черный цвет. Иначе говоря, можно сказать, что PVA-матрицы являются улучшенным вариантом MVA – не имея каких-либо недостатков, кроме уже имеющихся и у MVA, они демонстрируют намного более высокую контрастность и имеют значительно более предсказуемое качество изготовления благодаря производству на заводах только одной компании.

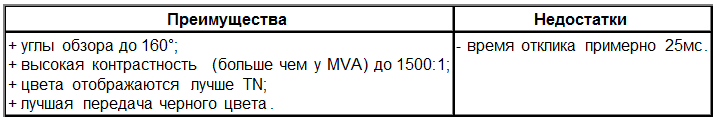

Таким образом, PVA-матрицы имеют те же предназначения и противопоказания, что и MVA – они отлично подходят для работы с чертежным текстом и графикой, хорошо подходят для просмотра фильмов и малоподвижных игр, однако будут далеко не лучшим выбором для динамичных игр или работы с цветом.

Большим плюсом PVA-матриц является также то, что Samsung выпускает линейку 17-дюймовых мониторов на их базе – и они являются фактически единственным выбором для желающих приобрести 17-дюймовый монитор не на TN-матрице.

PVA - для всех тех пользователей, кому не требуется играть в динамичные игры, и при этом есть желание иметь относительно приличную цветопередачу и углы обзора. Для офиса это вообще идеальный выбор.

Выводы:

Ориентировочная таблица сравнительных пользовательских характеристик LCD-мониторов в зависимости от использованного типа матрицы:

На сегодняшний день на рынке ЖК-мониторов можно наблюдать примерно следующую картину:

TN+Film решение не приводит к существенному увеличению времени отклика, однако, оно достаточно дешево и несколько увеличивает угол рассмотрения. На сегодняшний день эта технология имеет самое широкое распространение.

Технология IPS, благодаря активной поддержки со стороны компаний Hitachi и NEC может претендовать на достаточно большую рыночную долю. Решающими факторами успеха этой технологии являются большой угол видимости до 170° и приемлемое время отклика.

С технической точки зрения, технология MVA является лучшим решением. Угол рассмотрения увеличивается до 160 и почти равен углу рассмотрению обычных ЭЛТ-мониторов. Время отклика, уменьшено и составляет 20 миллисекунд, что подходит для воспроизведения видео. Пока рыночная доля этой технологии достаточно маленькая, однако уже сегодня наблюдается некоторый рост.

Сфера использования

Конечно, областью превосходства ЖК-мониторов над любой другой плоскопанельной технологией можно считать компьютеры. Сегодня ЖК-мониторы можно использовать для любых целей, включая игры, офисные приложения и даже обработку фотографий.

Но в сфере ТВ ситуация иная. Здесь ЖК отстаёт от плазмы, но ЖК-дисплеи дешевле, да и размеры диагонали у них более разумны. По абсолютному качеству картинки плазма по-прежнему лидирует, так как она даёт глубокий чёрный цвет, на уровне ЭЛТ, великолепные углы обзора и сочные цвета. Впрочем, ЖК-панели сегодня медленно, но верно ликвидируют своё отставание, постоянно совершенствуясь.

2. Технология OLED: перспективы и развитие

OLED-светодиоды – это светодиоды, отличающиеся от стандартных тем, что излучающий материал у них является органическим. Такая незначительная, на первый взгляд, модификация значительно изменяет всю технологию, а, следовательно, и сферу применения светодиодов. К перспективным областям здесь следует отнести применение OLED-светодиодов в качестве источников освещения (которые заменят традиционные лампы накаливания) и в различного рода дисплеях. Уже сейчас органические светодиоды используются в дисплеях портативных устройств (например, сотовых телефонов или mp3-плееров), однако по мере совершенствования OLED-технологии следует ожидать вытеснение других технологий (например, на основе жидких кристаллов).

1.5-дюймовый OLED-дисплей

Результатом кооперации между Philips Lighting, Philips Research и Novaled стало объявление о новом рекорде в эффективности супер-ярких белых органических светодиодов (white OLED). Новая технология твердотельных источников света, как ожидается, позволит людям создавать их собственный индивидуальный стиль освещения в помещениях, при низком потреблении энергии. «Это впечатляющий результат, который ясно показывает весь потенциал OLED-технологии для освещения» – говорит Клаас Вегтер (Klaas Vegter), главный технолог в Philips Lighting's Lamps. – Мы уверены, что органические светодиоды займут на рынке позицию второй твердотельной технологии, предназначенной для этих целей».

В отличие от обычных светодиодов, OLED-светодиоды имеют тонкий слой органического материала, излучающего свет при приложении напряжения. Также они являются источниками света с большой поверхностью (а потому – с низкой яркостью), генерирующими рассеянный свет любого цвета. Поэтому возможно создание структур, излучающих различные палитры или же однородный белый цвет.

Пока OLED применяется только для маленьких дисплеев – в мобильных телефонах, mp3-плеерах или PDA. Однако как только появятся эффективные органические светодиоды по разумной цене, они могут стать заменой ламп накаливания во множестве приложений. Гилда Сорин (Gilda Sorin), руководитель Novaled, говорит: «Эффективность является одним их самых важных параметров источников света. И наша запатентованная технология допирования является ключом к увеличению этой эффективности».

Возможно, OLED-дисплеи (OLED – органические светоизлучающие диоды), в том числе телевизоры с большими диагоналями, со временем вытеснят и плазменные панели, и ЖК-телевизоры, и даже ЖК-мониторы у компьютеров. Сегодня OLED по большей части встречается в потребительской электронике – от электробритв до MP3-плееров, а также в сотовых телефонах. В недалеком будущем такая ситуация должна измениться. Так, в прошлом году компания LG.Philips представила 21-дюймовый OLED-монитор с разрешением 2048x1536, а ещё ранее Samsung анонсировала 17-дюймовую панель с разрешением 1600x1200. Однако нельзя сказать, что эти дисплеи стали массовыми. OLED предстоит ещё несколько лет развития, прежде чем потребители получат готовые продукты с большой диагональю и с доступной ценой.

Подразделения Mitsub>ishi, связанные НИОКР в области технологий и химических процессов, заявили, что им удалось разработать органический светодиод, значительно более эффективный по сравнению с теми диодами, которые используются в существующих матрицах. Такого эффекта удалось достигнуть благодаря применению специальной синей фосфоресцирующей химической составляющей. Важно и то, что по утверждению инженеров Mitsub>ishi процесс производства с использованием новой технологии относительно недорог.

В отличие от ЖК-панелей, работающих «на просвет», дисплеи OLED не требуют ламп подсветки. Каждый элемент OLED-матрицы светится самостоятельно. Поэтому, по сравнению с ЖК-экранами дисплеи OLED экономичнее с точки зрения потребления энергии, и, кроме того, потенциально обеспечивают более контрастное и яркое изображение.

По результатам исследований Mitsub>ishi Chemical, их технология OLED может использоваться, в первую очередь, при производстве дисплеев с большой диагональю. Благодаря особому светящемуся составу, новые диоды значительно экономнее, и это очень важно как раз при создании дисплеев с высоким разрешением и большим количеством элементов, то есть – больших экранов.

Преимущества в сравнении c LCD-дисплеями

• меньшие габариты и вес;

• отсутствие необходимости в подсветке;

• отсутствие такого параметра как угол обзора — изображение видно без потери качества с любого угла;

• мгновенный отклик матрицы (время отклика в тысячи раз меньше) — изображение не «смазывается» и не имеет артефактов разгона матрицы;

• более качественная цветопередача (высокий контраст);

• более низкое энергопотребление при той же яркости;

• возможность создания гибких экранов.

Яркость. Максимальная яркость OLED - 100 000 кд/кв. м. (У ЖК-панелей максимум составляет 500 кд/кв. м, причем такая яркость в ЖК достигается только при определенных условиях). При освещении LCD-дисплея ярким лучом света появляются блики, а картинка на OLED-экране останется яркой и насыщенной при любом уровне освещенности (даже при прямом попадании солнечных лучей на дисплей).

Контрастность. Здесь OLED также лидер. Устройства, снабженные OLED-дисплеями, обладают контрастностью 1000000:1[1] (Контрастность LCD 1300:1, CRT 2000:1).

Углы обзора. Технология OLED позволяет смотреть на дисплей с любой стороны и под любым углом, причем без потери качества изображения.

Энергопотребление. Достаточно низкое энергопотребление – около 25Вт (у LCD - 25-40Вт). КПД OLED-дисплея близко к 100%[источник?], у LCD -90%. Энергопотребление же FOLED, PHOLED ещё ниже.

Потребность в преимуществах, демонстрируемых органическими дисплеями, с каждым годом растёт. Этот факт позволяет заключить, что в скором времени человечество увидит расцвет данной технологии.

Основные направления развития OLED-технологии

На сегодняшний день технология продолжает развиваться в двух основных направлениях: так называемые «маленькие молекулы» (SM-OLED) и «полимеры» (PLED).

Первая технология была разработана компанией Eastman-Kodak, и обычно в научно-технических материалах ее упоминают, как «small molecule» OLED (SM-OLED). На сегодняшний день, промышленное производство таких OLED-панелей обходится довольно дорого.

Вторая технология разработана Cambridge Display Technologies (CDT) и изначально называлась Light-Emitting Polymer (LEP). Однако устройства с использованием данной разработки больше известны под названием Polymer Light Emitting Diodes (PLED). Долгое время эта технология значительно отставала в развитии от SM-OLED как по качеству отображения информации, так и сроку жизни. Но отдельного внимания заслуживает способ производства этих панелей – он основан на принципах струйной печати. Да и в последние годы ситуация с техническими характеристиками изготовляемых подобным образом панелей меняется в лучшую сторону.

Недавно появился третий вариант OLED-технологии – гибрид первых двух. Суть проста – используются непроводящие полимеры, покрытые тонким слоем светоизлучающих проводящих молекул. Полимер в данном случае используется из-за его механических свойств, а слой из «маленьких молекул» имеет ту же самую долговечность, что и в SM-OLED варианте.

В основе работы OLED – принцип электролюминесценции. Говоря простыми словами, используется возможность некоторых органических соединений излучать свет под воздействием электрического тока. Каждая OLED-ячейка выполнена на основе нескольких тонких органических пленок, которые в свою очередь находятся между двумя тонкопленочными проводниками. При этом рабочее напряжение составляет примерно от 3 до 16 В.

Условно говоря, подложку можно представить в качестве поверхности, на которой расположено большое количество излучающих свет ячеек. Если вспомнить при этом об основных направлениях развития OLED-технологии, то сразу же становится ясным, что OLED обладает значительной гибкостью в формировании структуры дисплея.

Большая часть основных технических параметров зависит от органических материалов, которые используются при изготовлении дисплея по OLED-технологии. По крайней мере, цветопередача и интенсивность излучения напрямую зависят именно от этого.

Существует три основных достоинства OLED, о которых не забывает упомянуть ни одна из компаний, занимающихся продвижением этой технологии в массовое производство. Это быстрый отклик матрицы (около 10 мс), довольно широкий угол обзора и большой диапазон рабочих температур. Последний параметр оказывает заметное влияние на сферу возможного применения OLED-дисплеев, теоретически их можно устанавливать в неотапливаемых помещениях. Устройства, выполненные на основе OLED, хорошо справляются со своими функциями при температурах от –40 до +70°C.

3. LEP-технология

Иная альтернатива развития мониторов, не связанная с существующими наработками, - технология изготовления и использования дисплеев на основе так называемых светоизлучающих пластиков. Светоизлучающие пластики (Light Emission Plastics) - сложные полимеры с рядом интересных свойств. Вообще-то, использование пластических полимерных материалов в качестве полупроводников началось уже довольно давно, и встретить их можно в самых различных отраслях техники, в том числе и в бытовой электронике, включая персональные компьютеры. Однако некоторые представители этого семейства обладали и довольно необычным свойством - способностью эмитировать фотоны под воздействием электрического тока, то есть светиться. Поначалу КПД полимерных светильников был крайне низким, и соотношение излучаемого света к затраченному потоку электронов измерялось долями процента. Но в последнее время компания Cambridge Display Technology существенно продвинулась в разработке светоизлучающего пластика и повысила эффективность этих материалов в сотни раз. Сейчас с уверенностью можно сказать, что LEP сравнились по своей функциональности с привычными светодиодами. Поэтому на повестку дня стал вопрос об их практическом применении. LEP необычайно просты и дешевы в производстве.

LEP-технология

В принципе, LEP-дисплей представляет собой многослойный набор тончайших полимерных пленок. Даже по сравнению с экранами на жидких кристаллах пластиковые мониторы кажутся совсем тонкими - всего пары миллиметров вполне достаточно для воспроизводства на них качественного изображения. По многим же параметрам светоизлучающие пластики превосходят всех своих конкурентов. Они не подвержены инверсионным эффектам, что позволяет менять картинку на таком дисплее с очень высокой частотой. Для работы LEP расходуют электрический ток слабого напряжения, да и вообще отличаются низкой электроемкостью. Кроме того, то, что пластик сам излучает, а не использует отраженный или прямой поток от другого источника, позволяет забыть о тех проблемах, с которыми сталкиваются производители мониторов на жидких кристаллах, в частности - ограниченного угла обзора. Конечно, не обошли эту еще молодую технологию и свои специфические проблемы, такие, например, как ограниченный срок службы полимерных матриц, который сегодня намного меньше, чем у электронных трубок и ЖК-дисплеев. Другая проблема касается воспроизведения светоизлучающим пластиком цветных изображений.

Каждым пикселем первого полимерного дисплея управлял отдельный тонкопленочный транзистор (TFT), а светоизлучающий полимер наносился на коммутирующую матрицу в жидком виде по технологии, аналогичной стандартной струйной печати (IXBT). С разрешением 800х236 точек, площадью в 50 кв. мм он дисплей имел толщину 2 мм

Главными преимуществами являются простота и дешевизна производства, а также возможность синтеза новых материалов с заданными свойствами. Главными недостатками - непродолжительный срок службы и низкая мобильность зарядов вследствие аморфной структуры пластика. Однако, в последнее время недостатки постепенно удается преодолеть, в частности, за счет применения многослойных материалов.

Достоинства технологии

Во-первых, всем понравится, что эти дисплеи гибкие и плоские, и называть их "экраном" язык не поворачивается. На гибкое прозрачное покрытие напыляют светоизлучающие полимеры, к подложке подводят слабый ток. Благодаря влиянию соседних электронов, которое объясняется изоляционными свойствами полимера, "это" излучает свет, формируя изображение. Причём, светоизлучающий пластик может наноситься на любую гибкую подложку больших размеров. В части размеров, описания ограничиваются многообещающим "большим". Представляется экран размером с дом, но говорят, что "пластмассовый дисплей" произведёт переворот как раз наоборот — в маленьких устройствах.

Во-вторых, "полимерные мониторы" потребляют мало энергии, что опять же на руку владельцам тех устройств, что работают на батарейках и аккумуляторах: LEP-дисплеи работают при пяти вольтах.

В-третьих, изображение можно получать с угла в 180 градусов, что, по сравнению с ЖК, которые дают картинку в диапазоне 160 градусов, тоже неплохо.

В-четвёртых, изображение более качественное. Здесь остается полагаться на описания — пока мы видеть LEP не видывали.

В-пятых, они лёгкие. Их вес позволит модифицировать все существующие портативные устройства — в первую очередь LEP-мониторы облегчат (буквально) "дисплейные очки". Плюс, конечно, уже существующие мобильные телефоны с LEP-окошками, дисплеи ноутбуков, калькуляторы, видеокамеры и цифровые фотоаппараты. Причём, "экрану" можно придавать любую (!) форму.

Представители компании говорят, что путь LEP-технологии на рынок не многим отличается от пути ЖК: также от калькуляторов и наручных часов — к мониторам.

Кроме того, считается, что в процессе "коммерческой адаптации" устраняются недоработки технологии и у потребителя психологически "прививается" вкус. Иначе говоря, наблюдается идейное насаждение и проба сил на рынке.

Применение

Достаточно логично, что первым коммерческим применением проводящего пластика стали проводники. На данный момент такие пластики по проводимости приближаются к меди и имеют срок службы порядка 10 лет. Они применяются (в частности, компанией Matsushita) для изготовления электродов в батареях, проводящего покрытия электростатических динамиков, антистатических покрытий, и, что особенно важно, для нанесения проводящих дорожек на печатных платах. Глобальной целью в этом направлении компания CDT считает ни много, ни мало - вытеснение меди в качестве материала для изготовления проводящих дорожек печатных плат. Правда, для этого необходимо еще увеличить срок службы и повысить проводимость пластика.

Однако наиболее интересным применением пластиковых полупроводников на данный момент является создание разного рода устройств отображения информации на их базе. О том, что полупроводящий пластик под действием электрического тока может испускать фотоны (то есть, светиться), знали давно. Но крайне низкая (0.01%) квантовая эффективность этого процесса (отношение числа испущенных фотонов к числу пропущенных через пластик зарядов) делала практическое применение этого эффекта невозможным. За последние 5 лет компания CDT совершила прорыв в этом направлении, доведя квантовую эффективность двуслойного пластика до 5% при излучении желтого света, что сравнимо с эффективностью современных неорганических светодиодов (LED). Помимо повышения эффективности удалось расширить и спектр излучения. Теперь пластик может испускать свет в диапазоне от синего до ближнего инфракрасного с эффективностью порядка 1%.

По заявлению технического директора CDT Ltd. Пола Мея (Paul May), компании удалось достичь срока службы более 7000 часов при 20Со и около 1100 часов при 80Со без ухудшения характеристик для устройств, произведенных и эксплуатирующихся в нормальных атмосферных условиях, и срока хранения устройств при воздействии яркого света и повышенной температуры без потери работоспособности (shell-life) более 18 месяцев. С использованием "инкапсуляции", то есть помещения устройств в специальный защитный корпус, "срок хранения" возрастает до 5 лет, что на данный момент является фактическим стандартом. При этом компания продолжает работы в этом направлении, стремясь довести срок жизни LEP-устройств хотя бы до 20000 часов, что, по мнению инженеров компании, достаточно для большинства применений.

О том, что промышленный мир серьезно относится к LEP-технологии, свидетельствует покупка компанией Philips Components B.V. лицензии на использование этой технологии и инвестиции Intel в компанию CDT. Итак, что же есть у компании на сегодняшний день.

LEP-дисплеи: день сегодняшний

На сегодняшний день компания может представить монохромные (желтого свечения) LEP-дисплеи, приближающиеся по эффективности к жидкокристаллическим дисплеям LCD (Liquid Crystal Display), уступающие им по сроку службы, но имеющие ряд существенных преимуществ.

Поскольку многие стадии процесса производства LEP- дисплеев совпадают с аналогичными стадиями производства LCD, производство легко переоборудовать. Кроме того, технология LEP позволяет наносить пластик на гибкую подложку большой площади, что невозможно для неорганического светодиода (там приходится использовать матрицу диодов).

Поскольку пластик сам излучает свет, не нужна подсветка и прочие хитрости, необходимые для получения цветного изображения на LCD-мониторе. Больше того, LEP-монитор обеспечивает 180-градусный угол обзора.

Поскольку устройство дисплея предельно просто: вертикальные электроды с одной стороны пластика, горизонтальные - с другой, изменением числа электродов на единицу протяженности по горизонтали или вертикали можно добиваться любого необходимого разрешения, а также, при необходимости, различной формы пиксела.

Поскольку LEP-дисплей работает при низком напряжении питания (менее 3 V) и имеет малый вес, его можно использовать в портативных устройствах, питающихся от батарей.

Поскольку LEP-дисплей обладает крайне малым временем переключения (менее 1 микросекунды), его можно использовать для воспроизведения видеоинформации.

Поскольку слой пластика очень тонок, можно использовать специальные поляризующие покрытия для достижения высокой контрастности изображения даже при сильной внешней засветке.

Эти преимущества плюс дешевизна привели к возникновению у LEP-технологии достаточно радужных перспектив.

LEP-дисплеи: день завтрашний

День 16 февраля 1998 года стал историческим для LEP-технологии: компании CDT и Seiko-Epson продемонстрировали первый в мире пластиковый телевизионный экран.

Правда, он пока черно-белый (точнее - черно-желтый) и размером всего 50 мм2, но толщина в 2 мм впечатляет. Уже сейчас такие дисплеи могут найти применение в видеокамерах и цифровых фотоаппаратах, а к концу года компании планируют представить полноразмерный цветной дисплей (не уточняя, правда, что такое "полный размер").

Причины, по которым Seiko-Epson приняла участие в этом проекте, по словам Генерального менеджера по базовым исследованиям (General Manager of basic research) компании доктора Шимоды (Dr. Shimoda), заключаются в том, что сочетание LEP-технологии с многослойной TFT (Thin Film Transistor) технологией и технологией струйной печати, в которых Seiko-Epson является мировым лидером, а также возможность использования для производства LEP-дисплеев большей части уже имеющегося оборудования позволит достичь быстрого прогресса в данной программе. "LEP-дисплеи, - считает доктор Шимода, - станут конкурентоспособными не только по сравнению с LCD, но и по сравнению с обычными дисплеями на базе CRT (Catod Ray Tube, или электронно-лучевая трубка) как по качеству, так и по цене.

4. Плазменные дисплеи

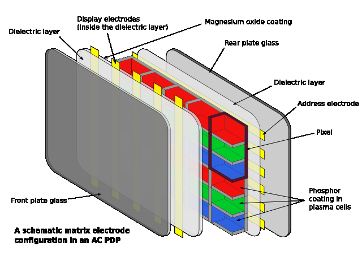

Плазменная панель представляет собой матрицу газонаполненных ячеек, заключенных между двумя параллельными стеклянными поверхностями. В качестве газовой среды обычно используется неон или ксенон. Разряд в газе протекает между прозрачным электродом на лицевой стороне экрана и адресными электродами, проходящими по его задней стороне. Газовый разряд вызывает ультрафиолетовое излучение, которое, в свою очередь, инициирует видимое свечение люминофора. В цветных плазменных панелях каждый пиксель экрана состоит из трёх идентичных микроскопических полостей, содержащих инертный газ (ксенон) и имеющих два электрода, спереди и сзади. После того, как к электродам будет приложено сильное напряжение, плазма начнёт перемещаться. При этом она излучает ультрафиолетовый свет, который попадает на люминофоры в нижней части каждой полости. Люминофоры излучают один из основных цветов: красный, зелёный или синий. Затем цветной свет проходит через стекло и попадает в глаз зрителя. Таким образом, в плазменной технологии пиксели работают, подобно люминесцентным трубкам, но создание панелей из них довольно проблематично. Первая трудность — размер пикселя. Суб-пиксель плазменной панели имеет объём 200 мкм x 200 мкм x 100 мкм, а на панели нужно уложить несколько миллионов пикселей, один к одному. Во-вторых, передний электрод должен быть максимально прозрачным. Для этой цели используется оксид индия и олова, поскольку он проводит ток и прозрачен. К сожалению, плазменные панели могут быть такими большими, а слой оксида настолько тонким, что при протекании больших токов на сопротивлении проводников будет падение напряжения, которое сильно уменьшит и исказит сигналы. Поэтому приходится добавлять промежуточные соединительные проводники из хрома — он проводит ток намного лучше, но, к сожалению, непрозрачен.

Наконец, требуется подобрать правильные люминофоры. Они зависят от требуемого цвета:

• Зелёный: Zn2SiO4:Mn2+ / BaAl12O19:Mn2+

• Красный: Y2O3:Eu3+ / Y0,65Gd0,35BO3:Eu3

• Синий: BaMgAl10O17:Eu2+

Три этих люминофора дают свет с длиной волны между 510 и 525 нм для зелёного, 610 нм для красного и 450 нм для синего.

Последней проблемой остаётся адресация пикселей, поскольку, как мы уже видели, чтобы получить требуемый оттенок нужно менять интенсивность цвета независимо для каждого из трёх суб-пикселей. На плазменной панели 1280x768 пикселей присутствует примерно три миллиона суб-пикселей, что даёт шесть миллионов электродов. Как вы понимаете, проложить шесть миллионов дорожек для независимого управления суб-пикселями невозможно, поэтому дорожки необходимо мультиплексировать. Передние дорожки обычно выстраивают в цельные строчки, а задние — в столбцы. Встроенная в плазменную панель электроника с помощью матрицы дорожек выбирает пиксель, который необходимо зажечь на панели. Операция происходит очень быстро, поэтому пользователь ничего не замечает, — подобно сканированию лучом на ЭЛТ-мониторах.

Преимущества и недостатки плазменных дисплеев

Преимущества

Плазменная технология имеет отдельные преимущества над ЖК. Во-первых, люминофоры для плазменного телевизора обеспечивают более сочные цвета в более широком диапазоне. Цветовой диапазон плазменных экранов намного шире, чем у ЖК-телевизоров. Если сравнивать с ЭЛТ-мониторами, то цветовой диапазон "плазмы" в ряде случаев бывает хуже, поскольку у ЭЛТ условия для возбуждения люминофора гораздо лучше: энергия электронов выше, чем у УФ-излучения.

Затем, углы обзора шире, чем у ЖК-дисплеев. Основной причиной является то, что пиксели в "плазме" как бы сами излучают свет, а у ЖК-мониторов свет от лампы подсветки проходит через кристалл пикселя. Кроме того, плазменным панелям не нужен поляризатор.

Наконец, контрастность "плазмы" аналогична лучшим ЭЛТ-телевизорам. Основная тому причина - глубокий чёрный цвет. Выключенный пиксель не излучает цвет совсем, в отличие от пикселей ЖК. Кроме того, плазменные телевизоры обладают большей яркостью, чем ЭЛТ-мониторы, обеспечивая от 900 до 1000 кд/м². Здесь есть нюанс. В отличие от ЭЛТ и ЖК в "плазме" физически невозможно обеспечить такую яркость по всему экрану. Только на отдельных площадях. Дело в том, что для запитки такого "кипятильника" потребуется источник мощностью несколько киловатт. А мощные драйверы микросхем управления просто расплавятся! Поэтому то в плазме используется принудительное охлаждение вентиляторами. К сожалению, КПД преобразований "электрическая энергия - излучение" в плазме невысокий. Чтобы избежать этого явления применяется "военная хитрость" - анализируется суммарная потребляемая мощность. И если есть опасность превышения лимита - идёт принудительный сброс средней яркости экрана.

Также следует заметить, что плазменные дисплеи могут достигать больших размеров (с диагональю от 32" до 50") с минимальной толщиной. Это очень важное преимущество по сравнению с ЭЛТ-дисплеями, когда большой диагонали сопутствуют громоздкие габариты. Сейчас, кстати, есть приличные модели ЭЛТ-телевизоров с относительно небольшой толщиной.

Весомые недостатки

У плазменных панелей есть характерное свойство: большой размер пикселей. Достичь размера пикселя меньше 0,5 или 0,6 мм практически невозможно. Поэтому плазменные телевизоры с диагональю меньше 32" (82 см) попросту не существуют. Для обеспечения достойного разрешения у производителей плазменных панелей нет другого выбора, кроме как повышать размер дисплея с 32 до 50 дюймов (с 82 до 127 см).

Что касается качества картинки, то и здесь не всё гладко. Проблемы связаны с природой пикселей. Для излучения света пиксель плазмы требует электрического разряда. Он может либо гореть, либо не гореть, но промежуточного состояния нет. Потому для управления яркостью свечения производители используют метод импульсно-кодовой модуляции.

Метод такой. Чтобы пиксель горел ярко, его нужно часто зажигать. Для получения более тёмного оттенка зажигать пиксель можно реже. Глаз человека не заметит отдельные вспышки и усреднит значение яркости. Этот метод хорошо работает, но и не свободен от недостатков. Если средние и яркие оттенки отображаются вполне прилично, то тёмные оттенки страдают от недостатка света - их очень трудно отличить друг от друга.

Если получающаяся картинка с расстояния выглядит цельной, то на близком расстоянии вы вряд ли сможете ей наслаждаться. Установлено, что человеческий глаз не замечает мерцания с частотой выше 85 Гц, но это не всегда так.

По своей природе зрительная система состоит из собственно датчиков и "программы обработки" в мозге. Датчики относятся к интеграционному типу (с химической природой: разложение веществ под действием светового излучения, преобразование в электрические потенциалы и передача сигналов в мозг). Интегрирование параметров яркости и цвета происходит по времени и по площади. Если площадь объектов мала, то мерцание объектов мало заметно. Но если в поле зрения попадут объекты большей площади с модуляцией по яркости 85 Гц, то они будут обнаружены глазом! То есть датчиками, а не мозгом! Особую роль в деле обнаружения высокочастотных составляющих играет периферическое зрение. Именно оно и позволяет отлавливать компоненты 85-90 Гц.

Утомление глаз происходит вследствие того, что создаются некомфортные условия для спорадического сканирования поля зрения. Если обнаруживаются "опасные" объекты (с модуляцией, например, 85 Гц) то глазные мышцы стараются просканировать именно периферийную часть, которая имеет наибольшую чувствительность для локализации таких объектов. В обычной ситуации мышцы не рассчитаны на такие предельные нагрузки. Отсюда и накапливается усталость глаз. Дополнительная усталость возникает и в мозге. Принятые стимулы от "вибрирующих" пространственных объектов относятся к категории опасных, на фильтрацию событий тратятся дополнительные "мощности".

Чтобы избежать появления в изображении на плазменном экране артефактов и мерцания, связанных с ШИМ модуляцией, применяются изощрённые методы нелинейной импульсной модуляции с равномерным "размазываем" стимулов яркости по всему полю экрана.

К сожалению, полностью избавиться от мерцания на плазменных панелях не удаётся, особенно во время просмотра с близкого расстояния. Так что картинка на плазменном телевизоре больше, но и сидеть от экрана придётся дальше. Следовательно, большего погружения в фильм не получится.

Кроме того, у пикселей плазмы выгорает люминофор. На ЭЛТ-мониторе при долговременном выводе одной и той же картинки, она станет заметна на экране. После этого даже при смене картинки предыдущая будет видна, как будто она выгравирована на экране. Этот феномен связан с преждевременным старением люминофоров. Если они постоянно работают, то люминофоры стареют и становятся менее эффективными. Так как плазменные дисплеи тоже используют люминофоры, они выгорают точно так же, как и трубки телевизоров.

Впрочем, при стандартных условиях эксплуатации телевизора проблем возникнуть не должно, так как картинка на экране постоянно меняется, и пиксели стареют, более-менее, одинаково. Но для некоторых бизнес-применений (экран в магазине) могут возникнуть проблемы. Например, если на экране отображается один и тот же канал в режиме 24/7, то на нём могут выгореть пиксели логотипа (МТВ, НТВ и т.д.) - ведь они отображаются почти в каждом кадре. То же самое относится и к рекламным экранам, когда на них долго демонстрируется какая-либо картинка.

Именно этот феномен и ограничивает срок службы плазменных дисплеев. Несмотря на слухи, плазменные панели не "текут" и их не надо подзаряжать. Но люминофоры стареют, и с этим, к сожалению, ничего не поделаешь. Что ещё хуже, не все сцинтилляторы стареют одинаково: синий канал всегда выгорает раньше (хотя, надо сказать, ситуация сегодня намного улучшилась по сравнению с первыми плазменными панелями).

Наконец, отметим ценовой фактор: плазменные дисплеи довольно дороги. И здесь следует учитывать не только себестоимость самих панелей, которые трудно производить, но и то, что электроника панелей требует высоковольтных полупроводниковых схем, которые работают на пределах возможностей материалов. Контрольные цепи электродов должны выдерживать несколько сотен вольт на высоких частотах. Одним из последствий высоких напряжений является энергопотребление плазменных дисплеев, которое всегда выше, чем у ЖК-мониторов. Например, 42" (107 см) плазменный дисплей потребляет 250 Вт или даже выше, а ЖК-панель с той же диагональю будет потреблять всего 150 Вт.

Сферы применения плазменных панелей

Плазменные панели чаще всего встречаются в высококачественных видеосистемах большого формата. Их большой размер и хорошее качество картинки прекрасно подходят для просмотра DVD или телевидения высокого разрешения. Плазменные панели традиционно позиционируются на high-end сектор рынка, где проблемы высокой цены, старения люминофора и высокого энергопотребления вторичны по сравнению с качеством. Хотя, надо сказать, последние поколения ЖК-телевизоров начали вытеснять "плазму" и с этого рынка.

Если заглянуть дальше в будущее, то вполне очевидно, что ЖК будут "отъедать" рынок плазменных панелей, поскольку их диагональ продолжает увеличиваться. И причина проста: по мере наработки технологии производить ЖК-панели становится проще, да и стоят они дешевле.

Если ситуацию не изменят какие-либо инновации, плазменные панели останутся прерогативой специфических сфер использования, когда нужно выводить очень большую картинку для просмотра с большого расстояния, что сильно сужает область использования.

Проблема мерцания плазменных панелей также объясняет, почему эта технология мало подходит для компьютерных мониторов.

5. Электронная бумага

Электронная бумага — это аналогичное по своим функциям дисплею устройство, но к нему предъявляются и специфические требования. Они связаны именно с тем, что изначально оно задумано, как возможная альтернатива для бумаги, на которой традиционно выходят газеты, журналы и книги. Электронная бумага должна иметь очень небольшой вес, быть гибкой и экономной в энергопотреблении. Электронная бумага должна быть дешевой и надежной, поскольку она может быть использована в любой обстановке. Кроме того, желательно, чтобы изображение на ней было не подсвечено, как на обычном дисплее, а видимо в отраженном свете, как текст или картинка на обычной бумаге. Это более естественно воспринимается как человеческим зрением, так и на психологическом уровне.

Технология

Технология электронной бумаги (EPD — Electronic paper display) была разработана учеными из Массачусетского технологического института (Massachusetts Institute of Technology) в 1997 году. В том же году была создана корпорация E Ink (E Ink Corporation), которая и занимается технологией, ее совершенствованием и коммерциализацией.

«Цифровая бумага» была разработана с целью создания дисплеев нового типа, которые по оптическими и механическими характеристиками были бы схожи с обычной бумагой. Базовыми элементами таких дисплеев являются микрокапсулы, диаметр которых не превышает толщину человеческого волоса. Внутри каждой капсулы находится большое количество пигментных частиц (диаметр частицы не превышает 1-5 мкм) двух цветов: положительно заряженные белые и отрицательно заряженные черные (заряд наносится с помощью специального заряженного полимера), а все внутреннее пространство капсулы заполнено прозрачной жидкостью.

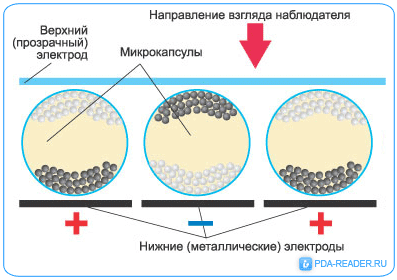

Слой капсул расположен между двумя рядами (сверху — прозрачных, снизу — непрозрачных), образующих координатную сетку. Когда некоторому тыльному участку активной области экрана придается положительный электрический заряд, во всех микрокапсулах на этом участке белые частицы пигмента перемещаются в «верхнюю» часть. В то же самое время электрическое поле тянет черные частицы на «нижнюю» сторону капсул, и они будут скрыты от взора пользователя. В результате действия такого процесса пользователь сможет наблюдать появление на экране электронно-чернильного дисплея белого пятна — точки, пикселя белого цвета. Поменяв полярность приложенного электрического потенциала, можно добиться того, чтобы черные частицы пигмента оказались на лицевой стороне микрокапсул, а белые — на тыльной. Тогда на том же месте на экране дисплея сформируется черное пятно.

Если сформировать управляющую электродами матрицу и расположив над ней активную область экрана с микрокапсулами, можно будет создавать на электронно-чернильном экране довольно большие и сложные изображения.

Благодаря остаточным зарядам и силам Ван-дер-Ваальса, дисплеи на базе электронных чернил способны сохранять изображение на экране даже при отсутствии электропитания (подача напряжения на управляющие электроды необходима лишь для переключения состояния пиксела), что наряду с отсутствием лампы подсветки обеспечивает очень низкий уровень энергопотребления. Такие дисплеи являются отражающими и обеспечивают хорошую читаемость изображения при любом освещении. В качестве подложки для создания дисплеев на основе электронных чернил можно использовать различные материалы: стекло, пластик, металлическую фольгу, ткань и даже бумагу.

Развитие технологии

Разумеется, развитие любой технологии невозможно без финансовых вливаний в НИОКР. Компания E-Ink своевременно заботилась о поиске партнеров и заключении стратегических соглашений для коммерческого продвижения дисплеев на электронных чернилах на массовый рынок.

Например, весной 2001 г в список стратегических партнеров компании E-Ink вошла TOPPAN Printing Company — мировой лидер по производству цветных фильтров для плоскопанельных мониторов. Компании заключили партнерское соглашение по разработке цветных дисплеев на электронных чернилах. Согласно условиям этого соглашения, TOPPAN Printing Company вложила 5 миллионов долларов инвестиций в E-Ink. Заключенный контракт должен был дать TOPPAN Printing Company эксклюзивные права (в мировом масштабе) на разработку и производство цветных фильтров для дисплеев на электронных чернилах.

Нужно сказать, что сотрудничество компаний оказалось довольно успешным — прототип цветного электронно-чернильного дисплея, использующего цветовые фильтры, был представлен ИТ-общественности уже в том же 2001 году. А уже в феврале 2002 года E-Ink и TOPPAN Printing Company заключили новое инвестиционное соглашение. Согласно его условиям компании становились стратегическими партнерами по коммерциализации совместно разрабатываемой технологии. В рамках соглашения TOPPAN Printing Company становился эксклюзивным производителем покрытия передних панелей (FPL) для дисплеев использующих электронные чернила. По условиям достигнутого соглашения TOPPAN Printing Company вложила еще 25 миллионов долларов в компанию E-Ink.

Еще одним ключевым партнером E-Ink стала корпорация Royal Philips Electronics. В самом начале 2001года E-Ink и Philips Components заявили о совместной разработке электронно-чернильных дисплеев высокого разрешения. Такие дисплеи посчитали тогда весьма перспективными для использования в таких устройствах как электронные книги (eBooks), КПК, устройства мобильной коммуникации, и др.

Согласно достигнутому обоюдному соглашению, Philips Venture Capital и Philips Components обязались осуществить инвестиции в E-Ink, а также помочь в развитии исследовательской программы, с целью довести технологические наработки до стадии коммерческой реализации. Договором предусматривалось, что компания E-Ink займется собственно самими электронными чернилами, а в Philips сосредоточатся на разработке активно-матричных управляющих панелей и электронно-чернильных дисплеев в целом. По условиям соглашения подразделение Philips Components получало глобальные эксклюзивные права в мировом масштабе на производство модулей для создаваемых дисплеев.

Стоит признать, что работы у компаньонов продвигались довольно успешно. Менее чем через четыре месяца после заключения соглашения Philips Components и E-Ink Corporation продемонстрировали первый работающий прототип электронно-чернильного дисплея. Весной 2002 года E-Ink и Royal Philips объявили об успешном завершении первой фазы их соглашения, и заявили о намерении начать совместное коммерческое продвижение разработанных технологий на рынок. Партнерами было дано обещание начать массовые коммерческие поставки дисплеев на электронных чернилах уже к середине 2003 г. То есть уже полтора года как мы должны были бы встречать электронно-чернильные экраны во всевозможных «наладонниках» и мобильных телефонах и т. п.

Однако этого не произошло. Далее мы попробуем разобраться, почему такого не случилось, а пока вернемся к сонму компаний, поддержавших E-Ink Corporation в ее благородном, в общем-то, начинании.

E-Ink заключила соглашение с Vossloh System-Technik GmbH (VST), по условиям которого базирующиеся на технологии электронных чернил информационные системы должны были стать доступными для европейской транспортной индустрии все в том же 2003 году. E-Ink обещала разработать электронно-чернильные экраны сегментного и символьного типа, а VST, со своей стороны, взяла обязательство интегрировать эти элементы в свои информационные системы для пассажиров.

E-Ink удалось также договориться и с Air Products and Chemicals, Inc.: компании заявили об объединении усилий по разработке материалов следующего поколения для дисплеев на электронных чернилах.

Нашла E-Ink общий язык и с Lucent/Bell Labs. В рамках сотрудничества с этой компанией, E-Ink была лицензирована технология пластиковых транзисторов Bell Labs. В свою очередь Lucent's New Ventures Group осуществила многомиллионную инвестицию в E-Ink. Компании начали активно сотрудничать в разработке электронной бумаги на основе технологии гибких пластиковых электронных дисплеев, создаваемых в процессе печати экранов, который очень похож на привычную технологию струйной печати чернилами на бумаге.

Вот такие именитые были у E-Ink партнеры, такие немалые инвестиции были вложены в разработку новых технологий, такие амбициозные планы по завоеванию рынка были поставлены партнерами. И мы вправе поинтересоваться, а где же нынче все эти разработки? От технологии, которая уже в 2003 году была призвана завоевать рынок, в 2005-м пока ни слуху, ни духу... В чем причина?

Достоинства

Безусловно, дисплеи на электронных чернилах не были чисто «бумажным» проектом, призванным выкачать деньги из инвесторов. Технология электронных чернил действительно существует, ее развивали и совершенствовали. Давайте посмотрим, какие достоинства она сулила в результате своего внедрения.

Технология дисплеев на электронных чернилах была призвана обеспечить полноценное визуальное информационное общение пользователей с различными электронными устройствами, путем реализации условий чтения информации с экранов всевозможных устройств, словно с обычного бумажного листа.

Да-да, дисплей на электронных чернилах по своим «изобразительным» характеристикам схож с самым привычным для чтения носителем — бумажными страницами. Поэтому рассматриваемую технологию еще иногда называют технологией «электронной бумаги».

Исходя из этого, экраны мобильных устройств с такими дисплеями должны были бы быть удобочитаемыми, а еще их можно было выполнить не просто портативными, но и гибкими (помните привнесенные в разработку технологии Lucent/Bell Labs?).

Стало быть, пользователям электронных устройств собирались представить вариант экрана по визуальным характеристикам неотличимый от распечатки на листе бумаги, но при этом имелась возможность менять картинки на этом листе — блестяще, нечего сказать. Кроме того, изображение на электронно-чернильных экранах от E-Ink, без сомнения, гораздо более удобно для просмотра (уточню — в обычных условиях), чем на иных типах распространенных экранов. Производитель утверждает, что картинка смотрится и впрямь как на бумаге (Superior Paper-Like Readability) — отсутствует мерцание, «плавание» изображения, нечеткость символов и линий. Цветопередача картинки, сформированной на E-Ink дисплеях, не зависит от угла зрения на экран — явное преимущество по сравнению с ЖК-дисплеями.

Значительным преимуществом дисплеев на электронных чернилах является и то, что состояние пигментных частиц в микрокапсулах очень стабильно. Созданное на электронно-чернильном экране изображение может устойчиво сохраняться весьма длительное время, вплоть до нескольких недель (!), не требуя при этом каких–либо затрат энергии. Дисплеи любых других типов на такое просто не способны. Из этого следует, что дисплеи на электронных чернилах отличаются крайне низким энергопотреблением, а потребляемая такими устройствами мощность во многом зависит именно от частоты изменения картинки на экране.

Конечно, гибкость таких дисплеев тоже можно посчитать немаловажным преимуществом — приятно взять с собой большой экран, свернув его.

Также, и это немаловажно, производителем было заявлено, что прототипы электронно-чернильных дисплеев от E-Ink ударопрочные и очень долговечные. Кроме того, немаловажным плюсом могло стать то, что массовое изготовление таких дисплеев обещало быть очень дешевым. Как вы помните, благодаря привлечению разработок от Lucent/Bell Labs, по одному из вариантов реализации технологии дисплеев на электронных чернилах, эти самые «чернила» просто печатаются на поверхности экрана, формируя тонкую пленку активного слоя. Именно эта пленка затем «управляется» электрической схемой дисплея для формирования матрицы пикселей.

Важна и универсальность: технологию электронных чернил можно было использовать как для создания простейших символьных и сегментных дисплеев, так и для изготовления более «продвинутых» графических экранов, в том числе управляемых с помощью активной TFT матрицы. Значительным достоинством таких дисплеев могло бы оказаться то, что, благодаря использованию электронных чернил, можно добиться очень высокого разрешения экрана.

Поскольку размеры микрокапсул с пигментом невелики, предельное разрешение электронно-чернильного экрана фактически определяется разрешением используемой управляющей электронной матрицы, а здесь возможности для улучшения характеристик очень велики.

Достоинства технологии EID мы можем оценить, посмотрев на характеристики одного из прототипов дисплеев на электронных чернилах, о котором в свое время рассказал журнал Nature. Это 3-х дюймовый гибкий дисплей с разрешением 160 х 240 пикселей. Все устройство размещено на подложке из очень тонкого листа нержавеющей стали. Непосредственно над листом находится тонкий изолированный слой управляющих электродов, над которым, в свою очередь, уже нанесен слой электронных чернил с микрокапсулами. Данный монохромный дисплей имеет толщину всего 0.3 мм — конкурирующим технологиям такое и не снилось. А если добавить к сказанному тот факт, что данный дисплей очень гибок — он в рабочем состоянии (!) может быть скручен в трубочку диаметром полтора сантиметра без малейшей потери качества изображения — то, казалось бы, конкурентам нечего делать на поприще, где присутствует столь революционная технология.

Но смотрим характеристики дальше. На экране устройства «новая» текстовая страничка формируется за четверть секунды. Маловато будет. 4 кадра в секунду — это, знаете ли, очень нехороший показатель даже для экранов мобильных устройств.

Ага, так может быть причина загадочного «не появления» на массовом рынке дисплеев с технологией EID кроется как раз в недостатках, свойственных этой самой технологии электронных чернил? Давайте попытаемся объективно посмотреть на присущие электронно-чернильным дисплеям «пороки».

Недостатки

Безусловно, по длительности показа единожды созданного изображения, сохраняемого без дополнительных затрат энергии, другим дисплеям с изделиями от E-Ink трудно потягаться. Однако на дисплеях современных «наладонников» или мобильников обычно демонстрируется вовсе не статичная картинка (а в экономичном режиме их дисплей и вовсе может быть отключен с целью энергосбережения, так что при «простое» устройства ощутимого выигрыша нет). На экранах современных мобильных аппаратов почти постоянно происходят какие-то регулярные изменения изображения. Причем порой весьма динамичные, особенно если речь идет о дисплеях КПК и прочих «ручных» электронных устройств, куда было «нацелила» свои дисплеи E-Ink. И тут мы подобрались к первому, но большому но. Многие наверняка не понаслышке знают (хотя бы исходя из личного опыта игр на старых мобильных телефонах), что такое слишком инерционный дисплей для динамичной графики — на таком дисплее движущиеся объекты порой и вовсе «исчезают из виду». Так вот, дисплеям на электронных чернилах в этой области как раз похвалиться, увы, нечем. По современным меркам инерционность электронно-чернильных экранов просто громадна.

Напоминаю, инерционность в общем случае определяет насколько быстро «старое» изображение на экране дисплея может быть сменено «новым»; чем меньше этот параметр у устройства, тем лучше.

У рассмотренной выше модели электронно-чернильного дисплея заявлена частота смены кадров примерно 4 в секунду, что соответствует инерционности в 250 мс. Это очень большая инерционность — например, у не самых лучших современных ЖК-дисплеев таковая находится на уровне около 25 миллисекунд, то есть в 10 раз лучше (речь в данном случае идет об одной и той же задержке при переключении пикселя с совершенно черного цвета абсолютно белым и наоборот).

Насколько мне известно, компания E-Ink обещала понизить инерционность своих электронно-чернильных экранов до 150 мс. Но все равно, этот показатель очень далек от оптимального — такая задержка соответствует частоте смены кадров около 7 за секунду. А этого явно недостаточно для современных мобильных устройств, все смелее демонстрирующих свои возможности по воспроизведению видеопотока. Усугубляет в целом не радужную картину с EID еще и то, что возможности цветопередачи у дисплеев на электронных чернилах, прямо скажем, слабоваты.

Еще один интересный момент. Созданные E-Ink дисплеи не нуждаются в подсветке, они работают в отраженном свете, прямо как настоящая бумага. Это отнесено производителем к безусловным достоинствам данной технологии. Да, это чрезвычайно удачно с точки зрения энергосбережения — в мобильных устройствах отпадает необходимость расходовать заряд аккумуляторов на подсветку экрана. Однако здесь возникает и второе большое но. Получается что яркость, контраст и цветопередача дисплеев на электронных чернилах сильно зависят от условий внешнего освещения. А ведь оно для дисплеев, особенно в случае мобильных устройств, оптимально далеко не всегда. А об актуальности подсветки экрана в темное время суток или при работе в условиях плохо освещенных помещений и говорить не приходится.

Что касается гибкости дисплеев E-Ink, то это их преимущество и подавно нельзя назвать неоспоримым. Существуют, например, гибкие ЖК-экраны, хотя до гибкости дисплеев созданных по технологии EID они, конечно, не дотягивают. Однако, откровенно говоря, для дисплея умение изгибаться — не самая главная, а порой даже и вредная особенность. Ведь гибкий экран запросто может демонстрировать искаженные, искривленные изображения. Представьте, вы смотрите на дисплей, чтобы насладится действительно плоским изображением, за которое еще недавно так активно боролись все производители мониторов, а гибкий экран возьми, и искривись по какой-либо причине. Например, он был долго свернут или искривлен, и приобрел «память формы». Вы давай экран ровнять — а он снова изгибается... Скажите, разве приятно будет смотреть на «кривое» изображение? И просто страшно подумать, что будет, если гибкий экран ненароком помнется.

Как видим, недостатки дисплеев на электронных чернилах весьма существенны. Именно по этой причине E-Ink, вероятно, так и не удалось найти ни одного производителя техники, которого удовлетворили бы характеристики предлагаемых компанией дисплеев созданных по EID технологии. А потому потребители так и не увидели электронных чернил в массово выпускаемых электронных устройствах.

Что касается больших информационных или рекламных щитов, на которые тоже нацеливалась E-Ink со своей технологией, то и здесь успехов компания не достигла.

Вывод

Есть технологии, которые опережают свое время. Есть и такие, которые от него отстают. Вероятно, технология электронных чернил относится именно к последним — появись она на пяток лет раньше, возможно, у нее и были бы неплохие перспективы на рынке. А теперь...

Теперь на место под солнцем претендуют дисплеи создаваемые по технологии OLED (Organic Light Emitting Device, органические светоизлучающие устройства на основе полимеров). Они обещают быть очень экономичными, очень тонкими и не менее гибкими, чем электронно-чернильные дисплеи. А с учетом высокой яркости и контрастности, возможностей цветопередачи, обеспечиваемых широких углов обзора, а также готовности OLED дисплеев работать при любых условиях внешнего освещения, у дисплеев созданных по технологии EID просто не остается никаких шансов выстоять в конкурентной борьбе.

6. Сенсорные технологии

Благодаря широкому распространению мобильных устройств, а также различной потребительской электроники, в частности карманных персональных компьютеров, переносных навигаторов и игровых приставок, сенсорные дисплеи все более уверенно занимают собственную нишу во многих сторонах нашей жизни.

В настоящее время используются несколько видов сенсорных дисплеев, однако наиболее широко применяются следующие четыре технологии:

Резистивная (Resistive);

Инфракрасная (Infrared);

Емкостная (Capacitive);

Поверхностно-акустической волны (SAW).

Все указанные технологии имеют свои собственные отличительные черты, выгоды, преимущества и недостатки.

Резистивная технология сенсорных экранов

Резистивный сенсорный экран имеет многослойную структуру, состоящую из двух проводящих поверхностей, разделенных специальным изолирующим составом, распределенным по всей площади активной области экрана.

При касании наружного слоя, выполненного из тонкого прозрачного пластика, его внутренняя проводящая поверхность совмещается с проводящим слоем основной пластины (может быть сделана из стекла или полиэстера), играющей роль каркаса конструкции, благодаря чему происходит изменение сопротивления всей системы. Это изменение фиксируется микропроцессорным контроллером, передающим координаты точки касания управляющей программе компьютера.

Срабатывание происходит от нажатия пальцем или другим твердым предметом. Резистивные сенсорные экраны устойчивы к воздействию грязи, пыли, жира и многим жидкостям (таким как вода, ацетон, пиво, чай, кофе и др.), в том числе и некоторым химически едким.

Основные особенности резистивных сенсорных экранов (touchscreen):

превосходные показатели качества;

отличные технические характеристики;

ввод информации как стилусом, так и пальцем;

типичная прозрачность - 80%.

Резистивная продукция является самой привлекательной в ценовом отношении, так как стоит достаточно недорого. Также к преимуществам резистивных дисплеев можно отнести высокое разрешение, возможность использовать обычный металлический или пластиковый стилус, устойчивость к таким воздействиям, как пыль, грязь, вода и интенсивное освещение. Однако у данного вида продукции имеются и свои недостатки. К примеру, четкость изображения этого вида сенсорных дисплеев недостаточно высока. А сами дисплеи нуждаются в регулярной калибровке вследствие того, что начинается рассогласовывание места реакции системы с местом нажатия. Иногда возможен и такой вариант, что резистивный дисплей может реагировать синхронно более чем на одно нажатие. Помимо всего вышеперечисленного, такие дисплеи достаточно хрупкие, что в значительной мере ограничивает их использование.

Емкостная технология сенсорных экранов

Чувствительный элемент емкостного сенсорного экрана представляет собой стекло, на поверхность которого нанесено тонкое прозрачное проводящее покрытие. Вдоль краев стекла расположены узкие печатные электроды, равномерно распределяющие низковольтное электрическое поле по проводящему покрытию. Поверх проводящего слоя наносится защитное покрытие. При прикосновении к экрану образуется емкостная связь между пальцем и экраном, что вызывает импульс тока в точку контакта. Электрический ток из каждого угла экрана пропорционален расстоянию до точки касания, таким образом, контроллеру достаточно просто сравнить эти токи для определения места касания. Результат - прозрачный экран с малым временем отклика, обладающий высокой прочностью и долговечностью.

На сегодняшний день, сенсорный экран с технологией ThruTouch является уникальным и единственным сенсорным экраном, предназначенным для использования в уличных платежных терминалах или информационных киосках.

Данная технология первоначально была применена в таких моделях, как сотовые телефоны iPhone и LG Prada. При этом сенсор располагался под слоем минерального стекла, дававшего ему дополнительную защиту от царапин, а, следовательно, повышавшим его надежность. Электрические свойства проводников претерпевают изменение уже в момент приближения пальца к дисплею. Именно поэтому iPhone великолепно откликается даже на легкие касания. Проекционно-емкостные дисплеи позволяют в одно и то же время фиксировать несколько нажатий. К примеру, в iPhone для зумирования применяют двухпальцевые жесты.

iPhone, благодаря своей популярности, удалось стать прародителем характерного дизайна для большей части «сенсорных» телефонов.

Отличительной чертой стал элегантный моноблок с крупным сенсорным дисплеем и минимальным числом кнопок.

Экран iPhone отличается великолепным разрешением пикселей (320х480). Картинка на дисплее живая и яркая, с большим углом обзора и к тому же безупречным поведением на солнце. Подсветка экрана быстро меняется в зависимости от степени освещенности.

Дисплей iPhone также снабжен датчиками, реагирующими на движение, что дает возможность автоматически изменять его ориентацию при повороте телефона.

Стилус для iPhone не предусмотрен, к тому же устройство на него не реагирует. Однако удобство работы с дисплеем от этого никак не страдает.

iPhone удобен прежде всего для работы с Интернетом, поэтому большая часть фишек предназначена для работы в браузере. К ним можно отнести, к примеру, оптимизацию размеров интернет-страниц путем двойного нажатия.

Технология поверхностно-акустической волны

Данный принцип создания сенсорных экранов является технологичным и дорогостоящим. Он позволяет достичь точности при фиксировании действий пользователя за счет компенсации возможных погрешностей при определении экранных координат мощным математическим аппаратом программной надстройки. В углах такого экрана размещается специальный набор пьезоэлектрических элементов, на которые подается электрический сигнал частотой 5 МГц. Этот сигнал преобразуется в ультразвуковую акустическую волну, направляемую вдоль поверхности экрана, а сам экран представляется для программы управления сенсорными датчиками в виде цифровой матрицы, каждое значение которой соответствует определенной точке экранной поверхности.

В ограничивающую экран рамку вмонтированы так называемые отражатели, распространяющие ультразвуковую волну таким образом, что она охватывает все рабочее пространство сенсорного экрана. Специальные рефлекторы фокусируют ультразвук и направляют его на приемный датчик, который снова преобразует полученное им акустическое колебание в электрический сигнал. Даже легкое касание экрана в любой его точке вызывает активное поглощение волн, благодаря чему картина распространения ультразвука по его поверхности несколько меняется. Управляющая программа сравнивает принятый от датчиков изменившийся сигнал с хранящейся в памяти компьютера цифровой матрицей - картой экрана, и вычисляет исходя из имеющихся данных координату касания, причем значение координаты высчитывается независимо для вертикальной и горизонтальной оси.

Количество поглощенной волны преобразуется в третий параметр, определяющий силу нажатия пользователя на экран. Полученные таким образом данные передаются соответствующему программному комплексу, определяющему дальнейший алгоритм работы компьютера в ответ на действия пользователя.

Инфракрасная технология сенсорных экранов

В сравнении с предыдущей, инфракрасная технология обеспечивает высокий уровень прочности и прозрачности и менее восприимчива к факторам окружающей среды за счет возможности герметичной изоляции при монтировании на экран монитора. Вследствие этого используется в медицинских и производственных приложениях.

Вдоль границ сенсорного экрана, применяющего в своей работе принцип инфракрасных волн, устанавливаются специальные излучающие элементы, генерирующие направленные вдоль поверхности экрана световые волны инфракрасного диапазона, распределяющиеся в его рабочем пространстве наподобие координатной сетки. С другой стороны экрана смонтированы улавливающие элементы, принимающие волну и преобразующие ее в электрический сигнал. Если один из инфракрасных лучей перекрывается попавшим в его зону действия посторонним предметом, луч перестает поступать на приемный элемент, что тут же фиксируется микропроцессорным контроллером, и при этом вычисляется координата касания.

Примечательно, что инфракрасному сенсорному экрану все равно, какой именно предмет помещен в его рабочее пространство: нажатие может осуществляться пальцем, авторучкой, указкой и даже рукой в перчатке.

Сенсорно-сканирующие дисплеи

Из новинок в области сенсорных дисплеев заслуживает внимание новшество, разработанное компанией Sharp. Это сенсорный дисплей, позволяющий убрать ограничения, свойственные данной продукции, а также способный сканировать изображения. Новый тип дисплеев получил название «сенсорно-сканирующий дисплей».

В дисплее данного типа оптический сенсор добавлен в каждую точку, что дает возможность регистрировать изменения буквально до пикселя. Такая технология позволила осуществить сложный многоточечный порядок ввода в стиле iPhone, а также оборудовать устройство специальной сканирующей функцией. Для сканирования достаточно всего лишь приложить к экрану визитную карточку, которая будет сначала отсканирована, а затем распознана при помощи соответствующего программного обеспечения.

Помимо этого технология дает возможность производить дисплеи малой толщины – всего 1 мм. Это позволяет изготовить либо более тонкое устройство, либо дать дополнительное место для оборудования иными деталями.
Данное оптическое решение также позволяет применять специальные защитные слои, предохраняющие экран от царапин и иных повреждений. При этом сенсорные свойства дисплеев и качество изображения никак не страдают.

На сегодняшний день сенсорно-сканирующие дисплеи смогут использоваться в цифровых камерах и смартфонах. Однако будущие разработки будут проводиться с целью увеличить диагональ экрана до 12.1 дюйма (сейчас диагональ составляет 3.5 дюйма), что даст возможность применять данную технологию в ноутбуках.

Применение сенсорных технологий

Еще несколько лет назад сенсорные технологии были слабо распространены, сейчас можно сказать, что их развитие практически в любой сфере деятельности раскрывает новые возможности, ускоряет процессы обслуживания, упрощает взаимодействие человека с компьютером.

Применение сенсорных систем основано на принципе прикосновения человека к заинтересовавшему его объекту. Простота в обращении позволяет использовать сенсорные технологии большому кругу пользователей. Антивандальное исполнение экранов, защитные от царапин технологии уменьшают процент возможности механического повреждения.

Сенсорные мониторы - это один из типичных примеров применения сенсорных технологий. Мониторы бывают как настольного исполнения, так и промышленного - встраиваемые мониторы. В качестве примеров применения сенсорных мониторов (как настольных, так и встраиваемых вариантов) можно привести следующее:

Торговля

Оснащение торговой точки сенсорным оборудованием позволит повысить скорость обслуживания клиентов и при этом снизить риск ошибок. Работа с "сенсорным" интерфейсом практически не требует подготовки. Области применения сенсорных систем в торговле поистине многообразны. Чаще всего сенсорные мониторы и моноблоки используются как POS-терминалы. Сенсорный киоск может использоваться как терминал для электронного стола заказов, служить электронным путеводителем по торговому залу, либо применяться для показа мультимедиа-презентаций. Так же сенсорный интерфейс упрощает процесс оформления покупки и позволяет индивидуализировать его.

Игровые автоматы

Сенсорный интерфейс наиболее удобен для игровых машин, устанавливаемых в казино, барах, клубах. Посетителям, которые только приобщаются к такой технике, гораздо проще и удобнее использовать сенсорный экран.

Промышленность

Сенсорный экран максимально упрощает взаимодействие человека с компьютером. Отсутствие клавиатуры и мыши означает отсутствие дополнительных отвлекающих факторов, что крайне важно в рабочих условиях промышленного предприятия.

Финансовые учреждения

В финансовых учреждениях при работе с большими объемами разных данных часто приходится использовать многомониторные системы. Работа с клавиатурой и мышью в таком случае прилично сковывает действия оператора, затрудняет работу с интерфейсами. Сенсорные технологии позволяют выполнять те же операции за более короткое время

Медицина

В медицине, где используется крайне сложное оборудование, очень важно максимально упростить работу с технически сложными системами. В работе с диагностическим оборудованием скорость реакции и безошибочность действий часто могут оказываться в буквальном смысле жизненно важными.

Гостиницы и рестораны

Оперативность и безошибочность действий оператора в сфере обслуживания является одним из ключевых звеньев успеха компании, работающей в этом секторе. Сенсорный монитор и специально разработанный под него рабочий интерфейс способны значительно повысить скорость и точность работы менеджера. Качество обслуживания в этом случае возрастает, соответственно растет и удовлетворение качеством сервиса со стороны клиентов.

Службы безопасности

Быстрое удобное реагирование на любые сигналы системы безопасности, управление различными модулями комплекса.

Транспорт

При большом количестве людей в зданиях вокзалов и аэропортов, желающих узнать какую-то информацию, удобным способом удовлетворить их, не создавая лишних очередей является установка сенсорного аппарата легкого в обращении и антивандальном исполнении экранов.

Фитнес

Сенсорные мониторы вставляются в тренажеры и человек получает возможность одновременно бежать и, например, читать, или анализировать количество сожженных калорий, задавать нагрузку одним нажатием пальца.

"Умный дом"

Сенсорная панель - один из самых современных способов управления умным домом. Представьте себе плоский экран, на котором изображены кнопки, индикаторы, любые графические изображения. В режиме реального времени можно видеть, что и где включено, а простым прикосновением руководить всем оборудованием дома. Например, на плане дома могут быть помещены изображения лампочек. Коснитесь их - и выключите свет в любой комнате.

1
