Локальные сети и современная организация внутреннего документооборота

Содержание

Введение

Локальные вычислительные сети

Топология сетей

Устройства межсетевого интерфейса

Список литературы

Введение

Данная тема является актуальной, т.к. в последнее время все больше предприятий сталкиваются с проблемой улучшения управляемости компании: улучшение контроля и ускорение бизнес-процессов, улучшение возможности их отслеживания и возможности получение метрик, характеризующих качество исполнения бизнес-процессов. Эффективное управление предприятием невозможно без непрерывного отслеживания информационных потоков, без оперативной координации деятельности всех подразделений и сотрудников.

В современной организации руководитель сталкивается с необходимостью решать множество задач в условиях дефицита рабочего времени. Среди основных источников проблем в работе современного менеджера можно выделить следующие:

- большое количество процессов, в которых задействован руководитель, исполняющий при этом разные роли: инициатора, ответственного исполнителя, контролера.

- огромное количество документов, которые требуют согласования, уточнения, реакции, отслеживания, исполнения;

- необходимость контролировать своевременное исполнение заданий и отслеживание взятых на себя обязательств;

- постоянно растущие объемы дополнительной информации, необходимой для принятия управленческих решений.

В отличие от традиционного программного обеспечения - систем ориентированных на автоматизацию конкретных участков бизнеса (бухгалтерия, складской учет, кадры и пр.) системы автоматизации документооборота предлагают решение задач менее очевидных и более комплексных. По сути дела внедрение системы автоматизации документооборота затрагивает все уровни управления компании и призвано изменить способы управления.

Внедренная система документооборота может приносить экономический эффект в нескольких аспектах. Наиболее легко определяется эффект связанный с сокращением количества бумаги, снижения стоимости оборудования для хранения документов и сокращение издержек на передачу документов. В случае достаточно развитого документооборота, например в конструкторских бюро или в бюрократических организациях такой эффект может быть очень значительным.

Вторая составляющая, связана с сокращением времени поиска документов и времени простоя при обработке документов, а также улучшением надежности процессов обработки документов (например, снижением вероятности потери документов). Точно рассчитать экономическую эффективность подобных улучшений достаточно трудно, но на качественном уровне она очевидна, так как иногда потеря или несвоевременная обработка даже одного документа может привести к огромным потерям.

Локальные вычислительные сети

Локальной вычислительной сетью (ЛВС) называют сеть, элементы которой — вычислительные машины, терминалы, связная аппаратура — располагаются на сравнительно небольшом удалении друг от друга (до 10 км).

Локальная сеть обычно предназначается для сбора, передачи, рассредоточенной и распределенной обработки информации в пределах одной лаборатории, отдела, офиса или фирмы, часто специализируется на выполнении определенных функций в соответствии с профилем деятельности фирмы и отдельных ее подразделений. Во многих случаях ЛВС, обслуживающая свою локальную информационную систему, связана с другими вычислительными сетями, внутренними или внешними, вплоть до региональных или глобальных сетей.

Основное назначение любой вычислительной сети — предоставление информационных и вычислительных ресурсов подключенным к ней пользователям.

Связь ЛВС с сетью Интернет может выполняться через хост-компьютер, в качестве какового может использоваться web-сервер или сервер-шлюз (часто именуемый прокси-сервером) — рабочая станция, имеющая специализированное программное обеспечение для непосредственной работы в Интернете, например программы EasyProxy, WinProxy, WinGate .

Локальные вычислительные сети можно классифицировать по целому ряду признаков (рис. 1).

Существует параллельная классификация вычислительных сетей, в которой локальные сети определены несколько иначе: локальной сетью считается компьютерная сеть, обслуживающая нужды одного предприятия, одной корпорации.

Локальные сети рабочих групп, обычно объединяют ряд ПК, работающих под управлением одной операционной среды. В ряду компьютеров часто выделяются специализированные серверы, предназначенные для выполнения функций файлового сервера, сервера печати, факс-сервера.

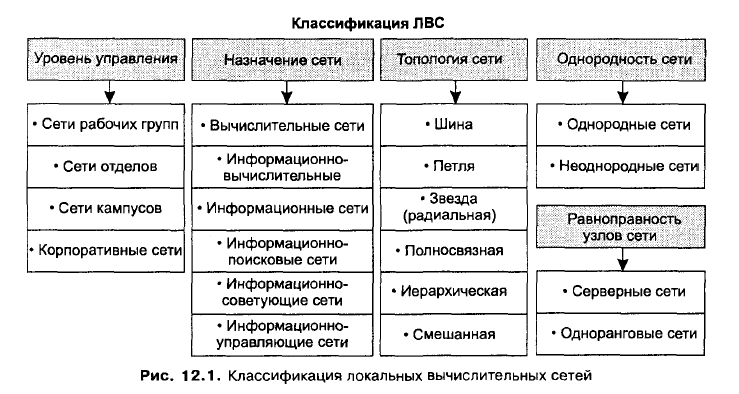

Рис. 1 Классификация локальных вычислительных сетей

Среди таких вычислительных сетей выделяют:

По уровню управления:

Локальные сети отделов используются небольшой группой сотрудников предприятия, работающих в одном подразделении (отдел кадров, бухгалтерия, отдел маркетинга и т. п.). В такой сети может насчитываться до сотни компьютеров. Чаще всего она имеет несколько выделенных серверов, специализированных для таких ресурсов, как программы-приложения, базы данных, лазерные принтеры, модемы и т. д. Эти сети, как правило, задействуют одну сетевую технологию, и также одну- две операционную систему. Территориально они чаще всего расположены и в одном здании.

Сети кампусов получили название от слова campus — студенческий городок. Основное назначение — объединение нескольких мелких сетей в одну. Сети кампусов могут занимать значительные территории и объединять много разнородных сетей. Основное их назначение — обеспечить взаимодействие между сетями отделов и рабочих групп и создать доступ к базам данных предприятия и другим дорогостоящим сетевым ресурсам.

Корпоративные сети — сети масштаба всего предприятия, корпорации. Они могут охватывать большие территории. Ввиду высокой стоимости индивидуальных выделенных коммуникаций и плохой защищенности от несанкционированного доступа коммутируемых каналов связи они чаще всего используют коммуникационные возможности Интернета, и поэтому территориальное размещение для таких сетей роли не играет.

По назначению ЛВС можно разделить на:

- вычислительные, выполняющие преимущественно расчетные работы;

- информационно-вычислительные, кроме расчетных операций, осуществляющие

- информационные, выполняющие в основном информационное обслуживание пользователей (создание и оформление документов, доставку пользователю директивной, текущей, справочной и другой нужной ему информации);

- информационно-поисковые — разновидность информационных, специализирующаяся на поиске информации в сетевых хранилищах по нужной пользователю тематике сетей;

- информационно-советующие, обрабатывающие текущую организационную, техническую и технологическую информацию и вырабатывающие результирующую информацию для поддержки принятия пользователем правильных решений;

- информационно-управляющие, обрабатывающие текущую техническую и технологическую информацию и вырабатывающие результирующую информацию, на базе которой автоматически вырабатываются воздействия на управляемую систему и т. д.

По количеству подключенных к сети компьютеров сети можно разделить на малые, объединяющие до 10-15 машин, средние — до 50 машин и большие — свыше 50 машин.

По территориальной расположенности ЛВС делятся на компактно размещенные (все компьютеры расположены в одном помещении) и распределенные (компьютеры сети размещены в разных помещениях).

По пропускной способности ЛВС классифицируются на:

- ЛВС с малой пропускной способностью (скорости передачи данных в пределах до десятка мегабитов в секунду), использующие чаще всего в качестве каналов связи тонкий коаксиальный кабель или витую пару;

- ЛВС со средней пропускной способностью (скорости передачи данных — несколько десятков мегабитов в секунду), практикующие чаще всего в качестве каналов связи толстый коаксиальный кабель или экранированную витую пару;

- ЛВС с большой пропускной способностью (скорости передачи данных составляют сотни и даже тысячи мегабитов в секунду), задействующие в большинстве в качестве каналов связи волоконно-оптические кабели.

По топологии ЛВС делятся на шинные, петлевые, радиальные, полносвязные, иерархические и смешанные.

По типам используемых компьютеров среди них можно выделить однородные и неоднородные. В однородных ЛВС используются одинаковые типы компьютеров, имеющие одинаковые операционные системы и однотипный состав абонентских средств. В однородных сетях значительно проще выполнять многие распределенные информационные процедуры.

По организации управления ЛВС делятся на: ЛВС с централизованным управлением; ЛВС с децентрализованным управлением.

В ЛВС наиболее важными для пользователя являются два структурно-функциональных звена: рабочие станции и серверы. Не все ЛВС имеют в своем составе выделенные серверы, в некоторых случаях функции сервера оказываются как бы распределенными между рабочими станциями сети.

В сетях без централизованного управления (одноранговыми сетями) нет единого центра управления взаимодействием рабочих станций и нет единого устройства для хранения данных. Функции управления сетью передаются от одной станции к другой. Сетевая операционная система распределена по всем рабочим станциям. Каждая станция сети может выполнять функции как клиента, так и сервера. Она может обслуживать запросы от других рабочих станций и направлять свои запросы на обслуживание в сеть. Пользователю сети доступны все периферийные устройства, подключенные к другим станциям (магнитные и оптические диски, принтеры и т. д.).

Достоинства одноранговых сетей: низкая стоимость; высокая надежность.

Недостатки одноранговых сетей: возможность подключения небольшого числа рабочих станций (не более 10); сложность управления сетью; трудности обновления и изменения программного обеспечения станций; сложность обеспечения защиты информации.

В сетях с централизованным управлением (двухранговыми или серверными сетями) один из компьютеров (сервер) реализует процедуры, предназначенные для использования всеми рабочими станциями, управляет взаимодействием рабочих станций и выполняет целый ряд сервисных функций.

Топология сетей

Топология сети определяется размещением узлов в сети и связей между ними. Из множества возможных построений выделяют следующие структуры.

Топология «звезда». Каждый компьютер через сетевой адаптер подключается отдельным кабелем объединяющему устройству. Все сообщения проходят через центральное устройство, которое обрабатывает поступающие сообщения и направляет их к нужным или всем компьютерам.

Звездообразная структура чаще всего предполагает нахождение в центральном узле специализированной ЭВМ или концентратора.

Достоинства «звезды»:

простота периферийного оборудования;

каждый пользователь может работать независимо от остальных пользователей;

высокий уровень защиты данных;

легкое обнаружение неисправности в кабельной сети.

Недостатки «звезды»:

выход из строя центрального устройства ведет к остановке всей сети;

высокая стоимость центрального устройства;

уменьшение производительности сети с увеличением числа компьютеров, подключенных к сети.

Топология «кольцо». Все компьютеры соединяются друг с другом в кольцо. Здесь пользователи сети равноправны. Информация по сети всегда передается в одном направлении. Кольцевая сеть требует специальных повторителей, которые, приняв информацию, передают ее дальше как бы по эстафете; копируют в свою память (буфер), если информация предназначается им; изменяют некоторые служебные разряды, если это им разрешено. Информацию из кольца удаляет тот узел, который ее послал.

Достоинства «кольца»:

отсутствие дорогого центрального устройства;

легкий поиск неисправных узлов;

отсутствует проблема маршрутизации;

пропускная способность сети разделяется между всеми пользователями, поэтому все пользователи гарантированно последовательно получают доступ к сети;

простота контроля ошибок.

Недостатки «кольца»:

трудно включить в сеть новые компьютеры;

каждый компьютер должен активно участвовать в пересылке информации, для этого нужны ресурсы, чтобы не было задержек в основной работе этих компьютеров;

в случае выхода из строя хотя одного компьютера или отрезка кабеля вся сеть парализуется.

Топология «общая шина». Общая шина наиболее широко распространенна в локальных вычислительных сетях. Топология «общая шина» предполагает использование одного кабеля (шины), к которому непосредственно подключаются все компьютеры сети. В данном случае кабель используется всеми станциями по очереди, т.е. шину может захватить в один момент только одна станция. Доступ к сети (к кабелю) осуществляется путем состязания между пользователями. В сети принимаются специальные меры для того, чтобы при работе с общим кабелем компьютеры не мешали друг другу передавать данные. Возникающие конфликты разрешаются соответствующими протоколами. Информация передается на все станции сразу.

Достоинства «обшей шины»:

простота построения сети;

сеть легко расширяется;

эффективно используется пропускная способность канала;

надежность выше, т.к. выход из строя отдельных компьютеров не нарушит работоспособности сети в целом.

Недостатки «общей шины»:

ограниченная длина шины;

нет автоматического подтверждения приема сообщений;

возможность возникновения столкновений (коллизий) на шине, когда пытаются передать информацию сразу несколько станций;

низкая защита данных;

выход из строя какого-либо отрезка кабеля ведет к нарушению работоспособности сети;

трудность нахождения места обрыва.

Топология «дерево». Эта структура позволяет объединить несколько сетей, в том числе с различными топологиями или разбить одну большую сеть на ряд подсетей.

Разбиение на сегменты позволит выделить подсети, в пределах которых идет интенсивный обмен между станциями, разделить потоки данных и увеличить, таким образом, производительность сети в целом. Объединение отдельных ветвей (сетей) осуществляется с помощью устройств, называемых мостами или шлюзами. Шлюз применяется в случае соединения сетей, имеющих различную топологию и различные протоколы. Мосты объединяют сети с одинаковой топологией, но может преобразовывать протоколы. Разбиение сети на подсети осуществляется с помощью коммутаторов и маршрутизаторов.

Устройства межсетевого интерфейса

Созданная на определенном этапе развития фирмы локальная вычислительная сеть с течением времени перестает удовлетворять потребности всех пользователей и возникает необходимость в расширении ее функциональных возможностей или охватываемой ею территории. Может возникнуть потребность объединения внутри фирмы различных ЛВС, появившихся в различных ее отделах и филиалах в разное время. Такое объединение бывает необходимо и для организации обмена данными с другими системами.

В качестве межсетевого интерфейса для соединения сетей между собой используются: повторители; мосты; маршрутизаторы; шлюзы.

Повторители (repiter) — устройства, усиливающие электрические сигналы и обеспечивающие сохранение формы и амплитуды сигнала при передаче его на большие расстояния. Повторители описываются протоколами канального уровня модели взаимодействия открытых систем, могут объединять сети, отличающиеся протоколами лишь на физическом уровне модели OSI, и выполняют лишь регенерацию пакетов данных, обеспечивая тем самым электрическую независимость сопрягаемых сетей и защиту сигналов от воздействия помех. Использование усилителей позволяет расширить и протяженность одной сети за счет объединения нескольких сегментов сети в единое целое.

Мосты (bridge) описываются протоколами сетевого уровня OSI. Они регулируют трафик между сетями, использующими одинаковые протоколы передачи данных на сетевом и выше уровнях, выполняя фильтрацию информационных пакетов в соответствии с адресами получателей. Мост может соединять сети разных топологий, но работающие под управлением однотипных сетевых операционных систем.

Маршрутизаторы (router) выполняют свои функции на транспортном уровне протоколов модели OSI и обеспечивают соединение логически не связанных сетей; они анализируют сообщение, определяют его дальнейший наилучший путь, выполняют его некоторое протокольное преобразование для согласования и передачи в другую сеть, создают нужный логический канал и передают сообщение по назначению.

Шлюзы (gateway) - устройства, позволяющие объединить вычислительные сети, использующие различные протоколы OSI на всех ее уровнях; выполняют протокольное преобразование для всех семи уровней управления модели OSI.

Кроме функций маршрутизаторов они выполняют еще и преобразование формата информационных пакетов и их перекодирование, что особенно важно при объединении неоднородных сетей.
