Аттестационная работа по информатике за 2005 - 2006 учебный год.Кравченко Валерии ученицы 10 Г класса Лицея № 1

2006 г.

Visual Basic

В моей предыдущей работе «Компьютерное моделирование движения тел» рассматривались возможности языка программирования QBasic для решения математических (профессиональных) задач в условиях обучения учащихся средних школ и профессиональных училищ.

Дальнейшее развитие программирования привило к появлению новых программ адаптированных к операционной системе Windows, и в частности к появлению Visual Basic. В данной работе я постараюсь показать основные отличия и преимущества Visual Basic.

Так что же такое Visual Basic?

Перед начинающими программистами всегда встаёт один и тот же вопрос, а именно, какой язык программирования выбрать? На чём программировать? Конечно лучше начинать с лёгкого и в то же время мощного языка - Visual Basic (VB). Изучив приёмы программирования на VB, можно без особых усилий изучить другие языки, такие как Pascal, C++ и др.

Слово "БЕЙСИК" (BASIC) - "базовый, основной" - образовано из начальных букв английского выражения "Универсальный язык символического кодирования для начинающих". Это "для начинающих" долго вызывало пренебрежение программистов, причём подобное пренебрежение не исчезло до сих пор, несмотря на наличие профессиональных изданий VB.

Первый IMB PC имел 16-разрядный бейсик - BASICA, разработанный IBM, а затем вытесненный майкрософтским GW-BASIC и QUICK-BASIC. В последнем была убрана нумерация строк и добавлен компилятор, превращающий бейсик программу в полноценный exe файл. Наконец в 1992г. фирмой Microsoft был выпущен VB 1.0 - очень простой язык программирования для Windows 3.1. Затем были выпущены VB 3.0, VB 4.0, VB 5.0 и наконец VB 6.0. Последние две версии мало чем отличаются, в шестой версии улучшено ядро и добавлены несколько новых функций. Существует ещё язык макросов для приложений Microsoft Office (Word, Excel и т.п.). Он называется VBA (Visual Basic for Application). С его помощью можно манипулировать приложениями Office.

Приложения написанные на Visual Basic отличаются от обычных приложений тем, что требуют для своей работы библиотеку msvbvmX0.dll, которая должна присутствовать в каталоге Windows\System. В роли X выступает версия компилятора VB. Для VB5 - msvbvm50.dll, для VB6 - msvbvm60.dll. Эти библиотеки идут в комплекте с WinME (обе) и Win98 (только msvbvm50.dll), и естественно с более новыми версиями этих ОС.

Среда Visual Basic может с успехом использоваться начинающими пользователями для познания секретов программирования и увлекательных занятий по созданию несложных (поначалу) приложений и, в то же время, предоставляет мощные инструменты разработки опытным программистам. Развитая справочная система позволит при построении приложения и работе в Visual Basic найти выход из любой ситуации и получить ответ на любой вопрос. Начинать работать с Visual Basic можно практически с любым уровнем подготовки.

Что может Visual Basic?

В принципе, возможности Visual Basic ничем не ограничены. Вы можете расширять возможности VB посредством использования дополнительных функций. Visual Basic позволяет использовать библиотеки динамической компоновки (DLL библиотеки), которые также могут широко расширить возможности Visual Basic. Эти библиотеки могут быть написаны на любом языке программирования.

На VB можно написать любую программу, от обслуживающих рутинные операции ввода данных, до сложных информационных и коммуникационных систем. В США 60% программных продуктов написаны на VB. Есть конечно очень небольшие ограничения, например, на VB нельзя написать полноценную DLL библиотеку, драйвер устройства VXD, также в VB нельзя использовать ассемблер.

Установка и настройка VB

Установка Visual Basic не отличается особой сложностью, всё стандартно. В процессе инсталляции необходимо указать компоненты, которые будут установлены на компьютер. Если на жёстком диске есть место, то лучше выбрать все компоненты, чтобы потом их не пришлось добавлять. Здесь следует отметить то, что версия VB 5.0 поставляется с файлами помощи (примерно 15Мб), а помощь для VB 6.0 идёт в комплекте с MSDN, который поставляется на трёх дисках. Поэтому если у вас шестая версия, записанная на одном диске, то будьте уверены, помощи там не будет. Но вполне можно взять помощь от пятой версии и использовать её для VB 6.0. После установки VB перезагрузите компьютер.

Итак, компьютер перезагружен. Перед работой с VB его необходимо настроить. Для этого запустите VB (Пуск->Программы->Microsoft Visual Basic 6.0->Visual Basic 6). Необходимо зайти в меню Tools->Options, установить галочку "Require Variable Declaration". Это избавит от лишних ошибок при автоматическом определении переменных. Далее на вкладке Editor Format, в списке Font необходимо указать Courier New Cyr. Если этого не сделать, то VB не будет корректно отображать кириллицу. Также желательно установить цвет зарезервированных слов в ярко-синий. Для этого выбрать в списке Code Colors Keyword Text и в поле Foreground указать ярко-синий цвет (седьмой снизу). Вот и всё! Visual Basic готов к работе!

Структура проекта VB

В Visual Basic любой проект состоит из одной или нескольких так называемых форм, каждая из которых решает какую-то задачу и состоит из следующих файлов:

-файл формы (расширение frm) - это обычный ASCII текстовый файл, в котором записан весь код, помещённый в форму, а также свойства всех помещённых на форму элементов управления и самой формы тоже.

-файл формы (расширение frx), содержит бинарную информацию (например картинку в PictureBox) .

-файл проекта (расширение vbp), содержит информацию о проекте

-в файле (расширение vbw) содержится информация о рабочей области проекта (workspace) .

Это необходимый минимум. (Хотя, бывают и исключения, например, когда в проекте не используются формы. Тогда вместо frm файла, будет bas файл.)

Далее перечислены дополнительные файлы, которые могут быть подключены к проекту:

файл каждого модуля (расширение bas) Это текстовый файл.

файл каждого модуля классов (расширение cls). Это текстовый файл.

файл каждого дополнительного элемента управления (расширение ctl) Это тоже текстовый файл.

файл ресурсов (расширение res)

другие файлы (ocx, tlb, и т.д...)

Запоминать назначение всех этих файлов не обязательно, достаточно запомнить 2 файла: frm-файл, в котором хранятся код формы и свойства всех помещённых на данную форму элементов управления. И bas-файл - модуль. В нём могут быть объявлены глобальные переменные, константы, функции и т.д. Короче, только код. Без элементов управления.

Среда разработки VB

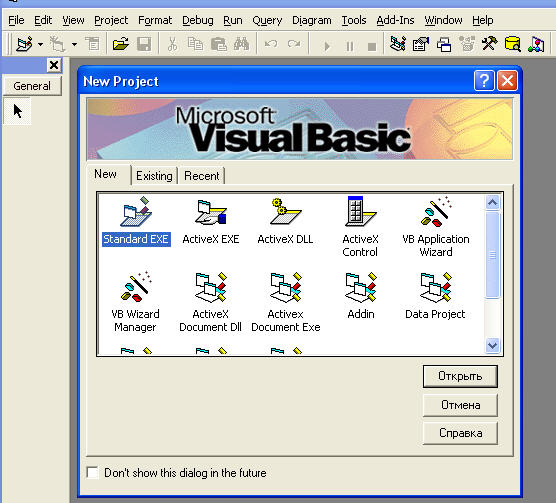

Для того чтобы понять, как проектировать интерфейс, необходимо разобрать среду разработки Visual Basic. Запустить VB. В появившемся окне (Рис. 1) необходимо указать тип проекта - "Standart EXE" и нажать ОК.

Рис. 1

На экране появится следующее окно (Рис 2).

В левой части расположена панель с доступными элементами управления, с которой можно перетаскивать нужные элементы на форму. В центре находится форма (окно), другими словами рабочая область активного приложения. Имя новой формы – Form1. Вверху расположена панель инструментов среды разработки. Справа расположены окна проекта (Project) и свойств текущего объекта (Properties).

Рис.2

Главное преимущество работы с объектами в том, что объекты обеспечивают программный код, который уже не требуется писать разработчику. Ему просто нужно установить свойства объекта и вызвать методы объекта, чтобы побудить объект выполнить требуемые функции. Некоторые свойства можно отредактировать только в период выполнения программы (RunTime). Многие объекты имеют одинаковые свойства. Например, свойство Caption. У формы (Form) Caption – это заголовок окна, а у элемента метки (Label) – это текст внутри метки.

Для того чтобы оценить разницу между VB и QBasic, вспомним решение задачи полета ядра (Приложение 1). Например: чтобы нарисовать линию в QBasic, которая соответствовала бы сетке координат, необходимо каждую точку, линию, черту, положение надписи, цвет описывать соответствующими операторами. В VB этот процесс значительно упрощается, достаточно в левой части рабочей формы вызвать соответствующие элементы управления. Для начала проведем пару линий и разместим на форме два скрола (вертикальный –Vscroll и горизонтальный – Hscpoll), чтобы получилась примерно картинка, как показано на рис. 3. Причем выбрав тот или иной

Рис.3.

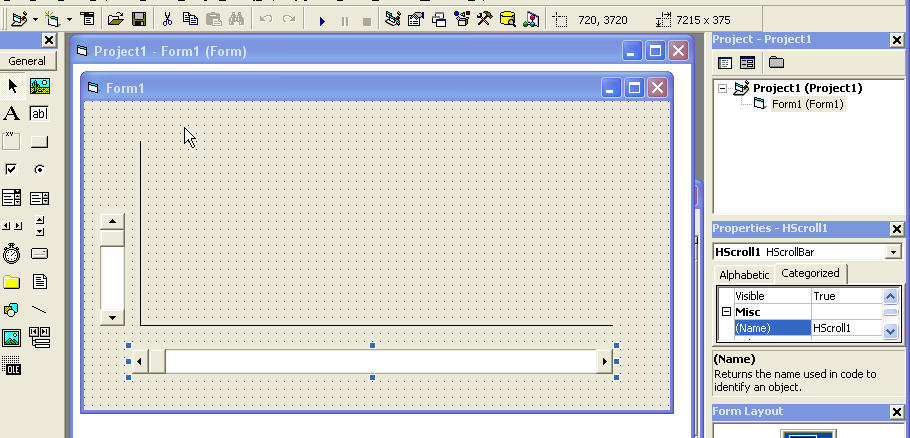

элемент, отметив его мышкой, в правой части формы активируется окно Properties, в котором можно просмотреть параметры элементов и изменить их. Причем это может касаться как цвета, размеров, положения так и числовых величин. Если, при этом кликнуть мышкой по рабочей области формы откроется содержание формы (Рис.4), в данном случае пока не заполненное.

Рис.4.

Но не следует забывать, что все что находится на рабочей области формы содержится в файле form1.frm и по мере работы с формой содержимое файла будет меняться.

Чтобы запустить форму необходимо нажать Run\Start или просто F5. Выход – Run\End.

Решение задач в VB

Решение задачи полета ядра (Приложение 1), начнем с определения необходимых условий, которые должны быть отображены на экране:

Положение цели привязать к положению горизонтального скрола (HScroll);

Задание угла стрельбы привязать к положению вертикального скрола (VScroll);

Максимально отобразить наиболее важные числовые параметры.

Решение первого пункта начнем с установки параметров для горизонтального скрола выделив HScroll и активировав свойства текущего объекта (Properties-HScroll). Предположим, что заданная максимальная дальность цели соответствует 15000 м, тогда максимальное значение скрола также должно соответствовать 15000 м. Изменим в графе MAX величину 32767 на 15000 (Рис.5). А в графе MousePointer установить значение 7-Size NS. Посмотреть что из этого вышло можно войдя через F5.

Выведем на экран значение скрола, которое и будет определять дальность до цели. Для этого в левой части в панели управления элементов выберем элемент Label и разместим его в любой части рабочей области. Выделим теперь горизонтальный скрол и кликнем его мышкой. Активируется окно Project1 (содержимое формы). Между строк: Private sub> HScroll1_Change() и End sub> введем новые данные :

Label1 = HScroll1

Cls

X1 = Label1 * 0.55 + 500

Line (X1, 4300)-(X1 + 100, 4450), 11, BF

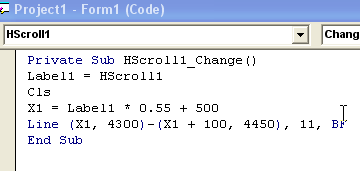

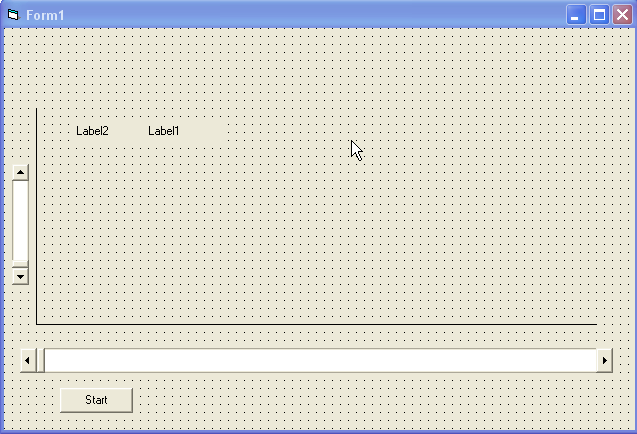

Общий вид записи представлен на рис. 6.

Рис. 5.

Рис. 6.

При этом надо учитывать разницу в масштабах координаты Х1 и значения HScroll. Их согласование обеспечивается выражением:

X1 = Label1 * 0.55 + 500

В принципе, для каждого конкретного случая, значения коэффициентов (0,55 и 500) могут быть различными и требуют индивидуального подбора.

Оператор CLS обеспечивает обнуление изображения цели после каждого обращения к HScroll.

Вторым шагом будет редактирование вертикального скрола (VScroll). Для этого создадим и разместим на рабочей области элемент управления Label 2. Выберем VScroll и в свойствах объекта (Properties-VScroll) изменим значение параметра MAX и Value на 80, что будет соответствовать максимальному углу стрельбы в 80 градусов и начальному положению вертикального скрола в нижней части шкалы. В графе Mouse Pointer можно установить значение 9-Size WE. А чтобы нижнее положение курсора VScroll1, отображаемое элементом Label2 соответствовало 0, необходимо, активировав окно Properties для VScroll1 и записать в содержание формы:

Private sub> VScroll1_Change()

Label2 = 80 - VScroll1

End sub>

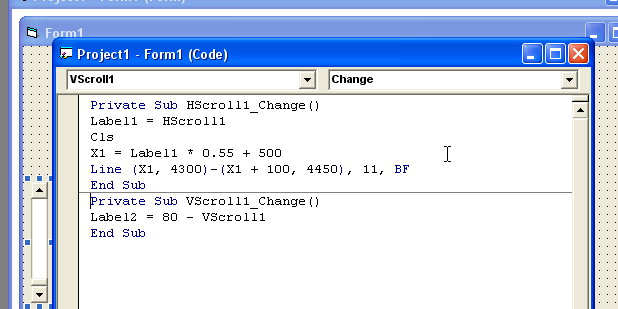

Общий вид содержания формы представлен на Рис. 7.

Рис. 7.

Следующим шагом будет введение активной кнопки, нажатием на которую будет осуществляться старт (Пуск, Выстрел). Для этого на панели управления выберем новый элемент Command1 и устанавливаем его в любом удобном месте рабочей области формы. При этом в свойствах элемента Properties-Command1 в строке Caption пропишем новое имя «Start». Активировав содержание формы запишем для элемента Command1 следующие строки, взятые из уже решенной задачи полета ядра в QBasic (Приложение 1), правда пока без учета сопротивления воздуха:

Private sub> Command1_Click()

x0 = 480

y0 = 4440

X2 = x0

Y2 = y0

v = 150

g = 9.8

a = Label2

f = a * 3.14 / 180

100 q = 0.0001

t = t + q

s = v * t * Cos(f) * 2

h = (v * t * Sin(f) - (g * t ^ 2) / 2) * 5.5

Line (X2, Y2)-(x0 + s, y0 - h), 14

X2 = x0 + s

Y2 = y0 - h

If h < 0 Then GoTo 200

GoTo 100

200 End sub>

Значение координат х0 и у0 (начальная точка старта) подбираются индивидуально.

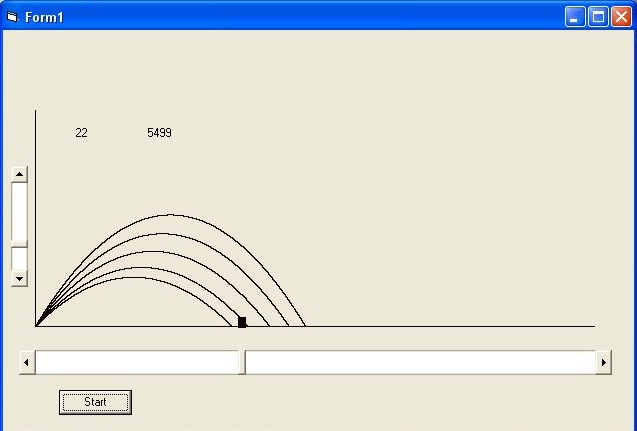

В целом, на этом, задачу можно считать выполненной. На Рис.8 и Рис.9 отображен общий вид формы.

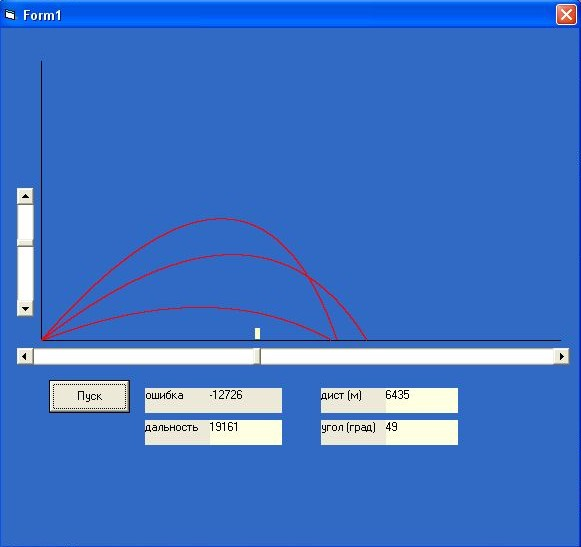

Для большей наглядности можно вести еще ряд элементов, изменить цвет, ввести коэффициент сопротивления воздуха. Как вариант, в приложении 2 показано содержание файла form*.frm , для данного случая, а рис. 10 и рис. 11 отображает общий вид формы.

Рис. 8.

Рис. 9

Рис. 10

Рис. 11

Использование таймера в VB

В большинстве случаев решаемые задачи в той или иной мере привязаны к реальному времени. В VB так же при решении задач можно использовать время - таймер, причем таймеров может быть несколько, они могут работать как вместе, так и поочередно, при этом один процесс решения может останавливаться, а другой - начинаться.

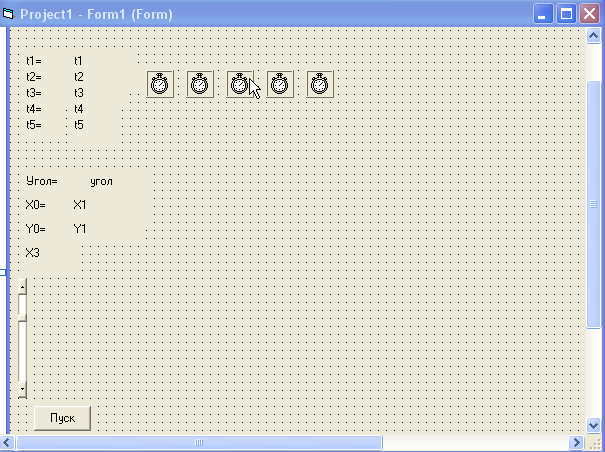

В предлагаемом примере (Приложение 3), решена задача наведения в ручную ракеты (ПТУРС) на цель. Для решения задачи использованы пять таймеров, причем данное решение не является самым удачным и имеет ряд погрешностей. Но для получения начальных навыков в программировании в VB вполне приемлем. Общий вид формы представлен на Рис. 12.

Рис.12.

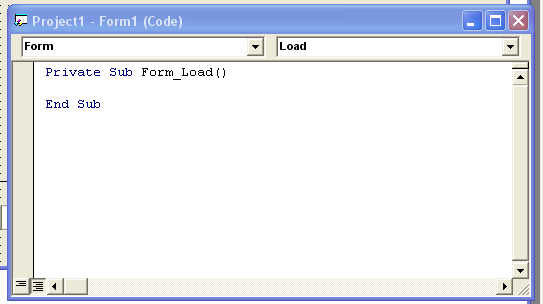

Особенностью составления, в этом случае, программы является то, что в самом начале указывается перечень элементов, которые, так или иначе, зависят от таймеров:

Private sub> Form_Load()

Label1.Caption = 0

Label2.Caption = 0

Label3.Caption = 0

Label4.Caption = 0

Label5.Caption = 0

Label6.Caption = 0

Label13.Caption = 0

Label15.Caption = 0

Label17.Caption = 0

End sub>

Первый таймер (Private sub> Timer1_Timer()), запускается сразу после начала программы, так как по умолчанию в свойствах элемента Timer1 в графе interval установлена 1, что соответствует 1мл.сек. При этом положение цели (танка) начинает меняться в соответствию с записью:

Label1.Caption = Label1.Caption + Timer1.Interval

a = Label1.Caption

Timer1 работает до тех пор пока ракета не выйдет за приделы 13000 или не попадет в цель:

If X0 > 13000 Then Timer1.Interval = 0

If Label17.Caption < 150 Then Timer1.Interval = 0

Остальные таймеры в начальный момент отключены, т.е. для каждого таймера в графе interval установлен 0.

Работа таймера 3 начинается после нажатия кнопки ПУСК:

Private sub> Command1_Click()

Rem старт ПТУРС

Timer3.Interval = 1

End sub>

Полет ракеты описывается следующим блоком:

T = Timer3.Interval

Rem Полет ПТУРС

X1 = V * T * Cos(f - Rnd * 0.1)

Y1 = V * T * Sin(f + Rnd * 0.1)

Label5.Caption = (Label5.Caption + X1)

Label4.Caption = (Label4.Caption + Y1)

Label6.Caption = 12000 - a * k

X0 = Label5.Caption

Y0 = -Label4.Caption

Начальный угол стрельбы задается положением скрола и может меняться в пределах от +25 до -15. Положение скрола, по умолчанию, в свойствах установлено как: max 40; value 10.

А строка:

Label3.Caption = (25 - VScroll1)

определяет, что начальный угол стрельбы Label3.Caption =15.

Таймер 2 начинает работать, если высота полета ПТУРС становится меньше -50, т.е. снаряд врезался в землю:

If Y0 > 50 Then Timer2.Interval = 1,

при этом запускается программа взрыва:

Private sub> Timer2_Timer()

Rem: фейерверк

Rem: a угол разлета

Rem: r радиус разлета, n количество осколков

Rem: коэффициенты 1 и 4 определяют ширину и высоту разлета

X1 = Label5.Caption

Y1 = -Label4.Caption

r = 200

n = 500

Dim x(10), y(10)

Randomize (Label2.Caption)

For i = 1 To 2

a = -6.28 * Rnd / 2

rn = r * Rnd

xc = X1 + 400 + rn * 1.5 * Cos(a)

yc = Y1 + 5600 + rn * 5 * Sin(a)

PSet (xc, yc), &HFFFF80 * Rnd + &HC0C0FF * Rnd

Next

If Label1.Caption > 200 Then Timer2.Interval = 0

End sub>

При этом таймер 3 остановится при дальнейшем опускании снаряда до -100:

If Y0 > 100 Then Timer3.Interval = 0

При достижении ракеты цели по дальности:

If Label5.Caption > 11500 - (Label1.Caption) Then Timer4.Interval = 1

начинает работать таймер 4. В этом случае проверяется высота полета, и если она меньше 200 включается таймер 5:

Private sub> Timer4_Timer()

If Label4.Caption < 200 Then Timer5.Interval = 1

End sub>

Запускается программа взрыва:

Private sub> Timer5_Timer()

X0 = Label5.Caption

Y0 = -Label4.Caption

r = 100

n = 100

Dim x(100), y(100)

Randomize (Label2.Caption)

For i = 1 To 5

a = -6.28 * Rnd / 2

rn = r * Rnd

xc = X0 + 400 + rn * 3 * Cos(a)

yc = Y0 + 5600 + rn * 5 * Sin(a)

PSet (xc, yc), &HFFFF80 * Rnd + &HC0C0FF * Rnd

Next

End sub>

И если сохраняется тенденция к снижению снаряда, то таймер 1 останавливается:

If Label17.Caption < 150 Then Timer1.Interval = 0

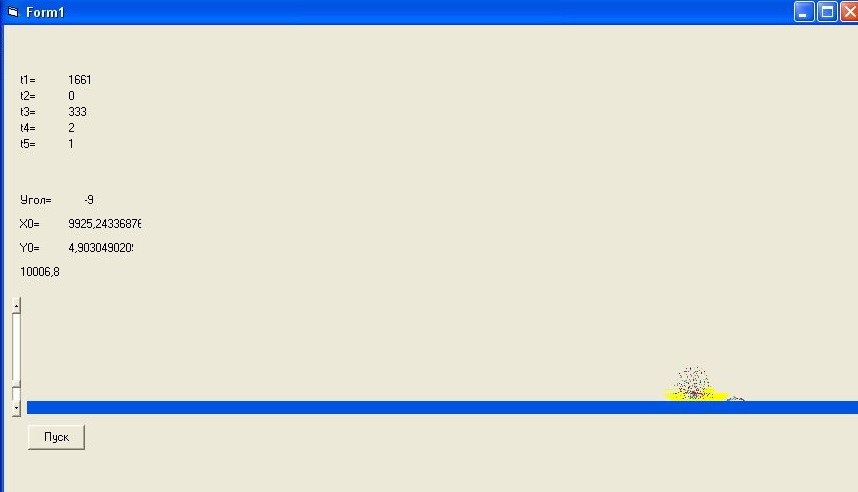

Цель поражена (Рис.13).

Рис.13

Заключение

Таким образом, язык программирования Visual Basic, наглядно позволяет смоделировать физический процесс, получить конкретные результаты и навыки. Отличительной особенностью VB, является возможность работы его непосредственно в среде Windows, что значительно повышает наглядность, красочность программы и гибкость в ее применении.

Необходимо еще раз подчеркнуть, что создаваемые объекты сразу же обеспечены программным кодом и для них приемлем метод перетягивания, что весьма распространено Windows.

Итак, полученные навыки позволят в дальнейшем самостоятельно решать задачи различной сложности, расширить приобретенный опыт и углубить свои знания в вопросах программирования.

Список литературы

Кравченко В. Программирование. «Компьютерное моделирование движения тел». Учебно – исследовательская работа учащейся 9 класса г. Кунгур 2005 – 30 с.

Дж. Радер., К. Миллсап. Бейсик для персонального компьютера фирмы IBM: Пер. с англ. – М.: Радио и связь, 1991. – 30 л.: ил.

Р. Мкдона. Основы микрокомпьютерных вычислений: Пер. с англ./ Т.Г.Никольской; Под ред. В. Ф. Шальгина. – М.: Высш. Школа., 1989. – 272 с.: ил.

Задачи и упражнения по программированию: Практ. Пособие для ПТУ/ Под ред. А. Я. Савельева. Кн. 2. Тяжелая промышленность и транспорт/ В.Е.Алексеев, А.С. Ваулин. – 2-е изд., доп. – М.: Высш. шк., 1989-112 с.: ил.

А. В. Перышкин., Е. М. Гутник. Физика. 10 кл.: «Учеб. для общеобразоват. учеб. заведений – М.: Дрофа, 2002.

И. Д. Помбрик, Н. А. Шевченко. Аэродинамика. Изд. третье, исправленное и дополненное. М., Военное издательство, 1972 – 96 с.: СПД

Г. И. Светозарова. ОСНОВЫ ПРИКЛАДНОЙ ИНФОРМАТИКИ. Раздел: Описание языка Турбо-Бейсик. Справочное пособие.

http://www.codenet.ru/progr/vbasic/first.php

http://vb.hut.ru/vbnovice/lessons.htm

http://vbzero.narod.ru/loading.htm

http://vbzero.narod.ru/site.htm

http://vbzero.narod.ru/project.htm

http://www.tam.ru/guide/

http://www.codenet.ru/progr/vbasic/menu/vbhelp_01.php

Приложение 1

REM ЯДРО

5 INPUT « Ввести угол стрельбы от 5 до 80 град»; a

7 IF a < 5 THEN 10

IF a > 80 THEN 20

GOTO 40

10 INPUT « Угол должен быть >=5»; a

GOTO 7

20 INPUT « Угол должен быть <=80»; a

GOTO 7

40 INPUT « Ввести дальность до цели от 200 до 5000 м»; l

45 IF l < 200 THEN 50

IF l > 5000 THEN 60

GOTO 70

50 INPUT « Расстояние до цели должно быть >=200»; l

GOTO 45

60 INPUT « Расстояние до цели должно быть <=5000»; l

GOTO 45

70 INPUT « Для выстрела нажать F1»; enter

REM построение координат

SCREEN 9:

x0 = 50

y0 = 300

x1 = 600

y1 = 50

x2 = 50

y2 = 300

REM координата Y

LINE (x0, y0)-(x0, y1), 12

LOCATE 18, 4: PRINT “250”

LOCATE 14, 4: PRINT “500”

LOCATE 10, 4: PRINT “750”

LOCATE 6, 4: PRINT “1000”

LINE (48, 245)-(52, 245), 11

LINE (48, 190)-(52, 190), 11

LINE (48, 135)-(52, 135), 11

LINE (48, 80)-(52, 80), 11

REM координата X

LINE (x0, y0)-(x1, y0), 12

LOCATE 23, 19: PRINT “1000”

LOCATE 23, 31: PRINT “2000”

LOCATE 23, 44: PRINT “3000”

LOCATE 23, 56: PRINT “4000”

LOCATE 23, 69: PRINT “5000”

LINE (150, 302)-(150, 298), 11

LINE (250, 302)-(250, 298), 11

LINE (350, 302)-(350, 298), 11

LINE (450, 302)-(450, 298), 11

LINE (550, 302)-(550, 298), 11

REM ЦЕЛЬ

LINE (x0 + l / 10, 299)-(x0 + l / 10 + 5, 299), 10

LINE (x0 + l / 10, 298)-(x0 + l / 10 + 5, 298), 10

REM показания

LOCATE 1, 6: PRINT “V m/s”

LOCATE 2, 6: PRINT “H m”

LOCATE 2, 24: PRINT “S m”

LOCATE 1, 24: PRINT “T s”

80 KEY(1) ON

ON KEY(1) GOsub> 90

GOTO 80

REM полет

90 v = 200

g = 9.8

f = a * 3.14 / 180

100 q = .01

t = t + q

REM k коэффициент сопротивления воздуха

k = .016

vs = v * COS(f) – (k – k / (k + v * COS(f)))

vh = v * SIN(f) – (k – k / (k + v * SIN(f)))

s = vs * t * 2

h = (vh * t – (g * t ^ 2) / 2) * 5.5

v = SQR(vs ^ 2 + vh ^ 2)

LINE (x2, y2)-(x0 + s / 20, y0 – h / 25), 14

x2 = x0 + s / 20

y2 = y0 – h / 25

LOCATE 1, 12: PRINT v

LOCATE 2, 12: PRINT h / 5.5

LOCATE 2, 28: PRINT s / 2

LOCATE 1, 28: PRINT t

IF h < 0 THEN 200

GOTO 100

200 REM взрыв

r = 30

n = 500

REM: a угол разлета

REM: r радиус разлета, n количество осколков

REM: коэффициенты 0.5 и 1 определяют ширину и высоту разлета

DIM x(n), y(n)

RANDOMIZE (TIMER)

FOR I = 1 TO n

a = -6.28 * RND / 2

rn = r * RND

xc = x2 + rn * .5 * COS(a)

yc = y2 + rn * 1 * SIN(a)

PSET (xc, yc), 9 + 9 * RND

PRESET (x(i), y(i))

NEXT

END

Приложение 2

VERSION 5.00

Begin VB.Form Form1

BackColor = &H8000000D&

BorderStyle = 1 ‘Fixed Single

Caption = “Form1”

ClientHeight = 7770

ClientLeft = 45

ClientTop = 435

ClientWidth = 8670

FillColor = &H00C0FFFF&

LinkTopic = “Form1”

MaxButton = 0 ‘False

MinButton = 0 ‘False

ScaleHeight = 7770

ScaleWidth = 8670

StartUpPosition = 3 ‘Windows Default

Begin VB.CommandButton Command1

Caption = “Пуск”

Height = 495

Left = 720

TabIndex = 2

Top = 5280

Width = 1215

End

Begin VB.VscrollBar Vscroll1

Height = 1935

Left = 240

Max = 80

MousePointer = 9 ‘Size W E

TabIndex = 1

TabStop = 0 ‘False

Top = 2400

Value = 80

Width = 255

End

Begin VB.HscrollBar Hscroll1

Height = 255

Left = 240

Max = 15000

Min = 10

MousePointer = 7 ‘Size N S

TabIndex = 0

Top = 4800

Value = 100

Width = 8295

End

Begin VB.Label Label9

Caption = “Ошибка”

Height = 375

Left = 2160

TabIndex = 11

Top = 5400

Width = 975

End

Begin VB.Line Line1

X1 = 600

X2 = 600

Y1 = 4680

Y2 = 480

End

Begin VB.Label Label8

Caption = “0”

Height = 375

Left = 3120

TabIndex = 10

Top = 5400

Width = 1095

End

Begin VB.Label Label7

Caption = “Дальность”

Height = 375

Left = 2160

TabIndex = 9

Top = 5880

Width = 975

End

Begin VB.Label Label6

Caption = “угол(градус)”

Height = 375

Left = 4800

TabIndex = 8

Top = 5880

Width = 975

End

Begin VB.Label Label5

Caption = “дист(м)”

Height = 375

Left = 4800

TabIndex = 7

Top = 5400

Width = 975

End

Begin VB.Label Label4

Caption = “Label4”

Height = 15

Left = 5040

TabIndex = 6

Top = 6000

Width = 135

End

Begin VB.Label Label3

BackColor = &H80000018&

Caption = «0»

Height = 375

Left = 3120

TabIndex = 5

Top = 5880

Width = 1095

End

Begin VB.Label Label2

BackColor = &H80000018&

Caption = «0»

Height = 375

Left = 5760

TabIndex = 4

Top = 5880

Width = 1095

End

Begin VB.Label Label1

BackColor = &H80000018&

Caption = «0»

Height = 375

Left = 5760

TabIndex = 3

Top = 5400

Width = 1095

End

Begin VB.Line Line2

X1 = 600

X2 = 8400

Y1 = 4680

Y2 = 4680

End

End

Attribute VB_Name = “Form1”

Attribute VB_GlobalNameSpace = False

Attribute VB_Creatable = False

Attribute VB_PredeclaredId = True

Attribute VB_Exposed = False

Private sub> Hscroll1_Change()

Cls

Label1 = Hscroll1

X1 = Hscroll1 * 0.507

Line (X1 + 550, 4500)-(X1 + 600, 4650), &HC0FFFF, BF

End sub>

Private sub> Vscroll1_Change()

Label2 =80 – Vscroll1

End sub>

Private sub> Command1_Click()

X0 = 600

Y0 = 4680

X2 = X0

Y2 = Y0

v = 300

g = 9.8

a = Label2

f = a * 3.14 / 180

100 q = 0.00005

t = t + q

Rem k – коэффициент сопротивления воздуха

k = 0.0001

vs = v * Cos(f) – (k – k / (k + v * Cos(f)))

vh = v * Sin(f) – (k – k / (k + v * Sin(f)))

s = vs * t

h = (vh * t – (g * t ^ 2) / 2)

s = v * t * Cos(f)

h = v * t * Sin(f) – (g * t ^ 2) / 2

v = Sqr(vs ^ 2 + vh ^ 2)

Line (X2, Y2)-(X0 + s, Y0 – h), &HFF&

X2 = X0 + s

Y2 = Y0 – h

If h < 0 Then GoTo 200

GoTo 100

200 Label3 = s * 4.32 \ 1

v = X1 \ 2 * 2

Label8 = Hscroll1 – s * 4.32 \ 1

End sub>

Приложение 3

Private sub> Form_Load()

Label1.Caption = 0

Label2.Caption = 0

Label3.Caption = 0

Label4.Caption = 0

Label5.Caption = 0

Label6.Caption = 0

Label13.Caption = 0

Label15.Caption = 0

Label17.Caption = 0

End sub>

Private sub> Timer1_Timer()

Label1.Caption = Label1.Caption + Timer1.Interval

Label2.Caption = Label2.Caption + Timer2.Interval

Label13.Caption = Label13.Caption + Timer3.Interval

Label15.Caption = Label15.Caption + Timer4.Interval

Label17.Caption = Label17.Caption + Timer5.Interval

a = Label1.Caption

T = Timer3.Interval

k = 1.2

V = 30

Label3.Caption = (250 - VScroll1) \ 10

q = Label3.Caption

f = q * 3.14 / 180

Rem Поверхность

Line (14850, 5640)-(350, 5820), &H80000002, BF

Rem Танк

Line (12000 - a * k, 5620)-(12850 - a * k, 5520), &HFFFF&, BF

Line (11920 - a * k, 5540)-(12000 - a * k, 5530), &HFFFF&, BF

Line (11900 - a * k, 5550)-(12000 - a * k, 5540), &HFFFF&, BF

Line (11920 - a * k, 5560)-(12000 - a * k, 5550), &HFFFF&, BF

Line (11940 - a * k, 5570)-(12000 - a * k, 5560), &HFFFF&, BF

Line (11950 - a * k, 5590)-(12000 - a * k, 5570), &HFFFF&, BF

Line (11970 - a * k, 5600)-(12000 - a * k, 5590), &HFFFF&, BF

Line (12825 - a * k, 5600)-(12900 - a * k, 5580), &H8000000F, BF

Line (12800 - a * k, 5620)-(12900 - a * k, 5600), &H8000000F, BF

Line (12850 - a * k, 5620)-(13950 - a * k, 5520), &H8000000F, BF

Rem башня танка

Line (12200 - a * k, 5440)-(12650 - a * k, 5500), &HFFFF&, BF

Line (11900 - a * k, 5460)-(12200 - a * k, 5460), &HFFFF&

Line (12650 - a * k, 5440)-(12750 - a * k, 5500), &H8000000F, BF

Rem Полет ПТУРС

X1 = V * T * Cos(f - Rnd * 0.1)

Y1 = V * T * Sin(f + Rnd * 0.1)

Label5.Caption = (Label5.Caption + X1)

Label4.Caption = (Label4.Caption + Y1)

Label6.Caption = 12000 - a * k

X0 = Label5.Caption

Y0 = -Label4.Caption

Rem ПТУРС

Line (X0 + 300, 5550 + Y0)-(X0 + 400, 5500 + Y0), &H8000000F, BF

Line (X0 + 300, 5550 + Y0)-(X0 + 500, 5600 + Y0), &H8000000F, BF

Line (X0 + 300, 5450 + Y0)-(X0 + 550, 5500 + Y0), &H8000000F, BF

Line (400 + X0, 5500 + Y0)-(420 + X0, 5550 + Y0), &HFF&, BF

Line (400 + X0, 5525 + Y0)-(550 + X0, 5525 + Y0), &HFF&

Rem дым

X2 = 12820 - a * k

Y2 = 5620

r = 30

n = 1

Dim x(10), y(10)

Randomize (Label1.Caption)

For i = 1 To 50

a = -6.28 * Rnd / 6

rn = r * Rnd

xc = X2 + rn * 9 * Cos(a)

yc = Y2 + rn * 3 * Sin(a)

PSet (xc, yc), &HFFFF80 * Rnd + &HC0C0FF * Rnd

Next

If X0 > 13000 Then Timer1.Interval = 0

If Y0 > 50 Then Timer2.Interval = 1

If Y0 > 100 Then Timer3.Interval = 0

If Label5.Caption > 11500 - (Label1.Caption) Then Timer4.Interval = 1

End sub>

Private sub> Command1_Click()

Rem старт ПТУРС

Timer3.Interval = 1

End sub>

Private sub> Timer2_Timer()

Rem: фейерверк

Rem: a угол разлета

Rem: r радиус разлета, n количество осколков

Rem: коэффициенты 1 и 4 определяют ширину и высоту разлета

X1 = Label5.Caption

Y1 = -Label4.Caption

r = 200

n = 500

Dim x(10), y(10)

Randomize (Label2.Caption)

For i = 1 To 2

a = -6.28 * Rnd / 2

rn = r * Rnd

xc = X1 + 400 + rn * 1.5 * Cos(a)

yc = Y1 + 5600 + rn * 5 * Sin(a)

PSet (xc, yc), &HFFFF80 * Rnd + &HC0C0FF * Rnd

Next

If Label1.Caption > 200 Then Timer2.Interval = 0

End sub>

Private sub> Timer4_Timer()

If Label4.Caption < 200 Then Timer5.Interval = 1

End sub>

Private sub> Timer5_Timer()

X0 = Label5.Caption

Y0 = -Label4.Caption

r = 100

n = 100

Dim x(100), y(100)

Randomize (Label2.Caption)

For i = 1 To 5

a = -6.28 * Rnd / 2

rn = r * Rnd

xc = X0 + 400 + rn * 3 * Cos(a)

yc = Y0 + 5600 + rn * 5 * Sin(a)

PSet (xc, yc), &HFFFF80 * Rnd + &HC0C0FF * Rnd

If Label17.Caption < 150 Then Timer1.Interval = 0

Next

End sub>
