Введение

Толковый словарь по вычислительным системам определяет понятие интерфейс (interface) как границу раздела двух систем, устройств или программ; элементы соединения и вспомогательные схемы управления, используемые для соединения устройств. Мы же поговорим о интерфейсах, позволяющих подключать к персональным (и не только) компьютерам разнообразные периферийные устройства и их контроллеры. По способу передачи информации интерфейсы подразделяются на параллельные и последовательные. В параллельном интерфейсе все биты передаваемого слова (обычно байта) выставляются и передаются по соответствующим параллельно идущим проводам одновременно. В PC традиционно используется параллельный интерфейс Centronics, реализуемый LPT-портами. В последовательном же интерфейсе биты передаются друг за другом, обычно по одной линии. СОМ порты PC обеспечивают последовательный интерфейс в соответствии со стандартом RS-232C. При рассмотрении интерфейсов важным параметром является пропускная способность.

В архитектуре современных компьютеров все большее значение приобретают внешние шины, служащие для подключения различных устройств. Сегодня это могут быть, например, внешние жесткие диски, CD-, DVD-устройства, сканеры, принтеры, цифровые камеры и прочее.

Широко используемый последовательный интерфейс синхронной и асинхронной передачи данных.

Оглавление

+1.   Общая характеристика

+2. Структура USB

+3. Физический интерфейс

+4. Модель передачи данных

+5 Типы передачи данных

6. Протокол

7. Устройства USB - функции и хабы

9. Хост-контроллер

Список использованной литературы

Шина USB

Общая характеристика

USB (Universal Serial Bus — универсальная последовательная шина) является промышленным стандартом расширения архитектуры PC, ориентированным на интеграцию с телефонией и устройствами бытовой электроники. Версия 1.0 была опубликована в январе 1996 года. Архитектура USB определяется следующими критериями:

    Легко реализуемое расширение периферии PC.

    Дешевое решение, поддерживающее скорость передачи до 12 Mбит/с.

    Полная поддержка в реальном времени передачи аудио и (сжатых) видеоданных.

    Гибкость протокола смешанной передачи изохронных данных и асинхронных сообщений.

    Интеграция с выпускаемыми устройствами.

    Доступность в PC всех конфигураций и размеров.

    Обеспечение стандартного интерфейса, способного быстро завоевать рынок.

    Создание новых классов устройств, расширяющих PC.

    С точки зрения конечного пользователя, привлекательны следующие черты USB:

    Простота кабельной системы и подключений.

    Скрытие подробностей электрического подключения от конечного пользователя.

    Самоидентифицирующиеся ПУ, автоматическая связь устройств с драйверами и конфигурирование.

    Возможность динамического подключения и конфигурирования ПУ.

    С середины 1996 года выпускаются PC со встроенным контроллером USB, реализуемым чипсетом. Уже появились модемы, клавиатуры, сканеры, динамики и другие устройства ввода/вывода с поддержкой USB, а также мониторов с USB-адаптерами - они играют роль концентраторов для подключения других устройств.

Структура USB

USB обеспечивает одновременный обмен данными между хост-компьютером и множеством периферийных устройств (ПУ). Распределение пропускной способности шины между ПУ планируется хостом и реализуется им с помощью посылки маркеров. Шина позволяет подключать, конфигурировать, использовать и отключать устройства во время работы хоста и самих устройств.

В архитектуре современных компьютеров все большее значение приобретают внешние шины, служащие для подключения различных устройств. Сегодня это могут быть, например, внешние жесткие диски, CD-, DVD-устройства, сканеры, принтеры, цифровые камеры и прочее.

Широко используемый последовательный интерфейс синхронной и асинхронной передачи данных.

Ниже приводится авторский вариант перевода терминов из спецификации "Universal Serial Bus Specification", опубликованной Compaq, DEC, IBM, Intel, Microsoft, NEC и Northern Telecom. Более подробную и оперативную информацию можно найти по адресу:

Устройства (Device) USB могут являться хабами, функциями или их комбинацией. Хаб (Hub) обеспечивает дополнительные точки подключения устройств к шине. Функции (Function) USB предоставляют системе дополнительные возможности, например подключение к ISDN, цифровой джойстик, акустические колонки с цифровым интерфейсом и т. п. Устройство USB должно иметь интерфейс USB, обеспечивающий полную поддержку протокола USB, выполнение стандартных операций (конфигурирование и сброс) и предоставление информации, описывающей устройство. Многие устройства, подключаемые к USB, имеют в своем составе и хаб, и функции. Работой всей системы USB управляет хост-контроллер (Host Controller), являющийся программно-аппаратной подсистемой хост-компьютера.

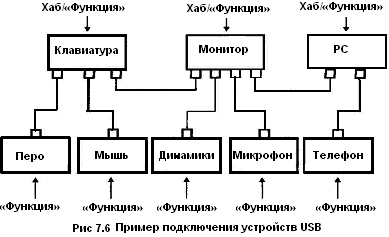

Физическое соединение устройств осуществляется по топологии многоярусной звезды. Центром каждой звезды является хаб, каждый кабельный сегмент соединяет две точки - хаб с другим хабом или с функцией. В системе имеется один (и только один) хост-контроллер, расположенный в вершине пирамиды устройств и хабов. Хост-контроллер интегрируется с корневым хабом (Root Hub), обеспечивающим одну или несколько точек подключения - портов. Контроллер USB, входящий в состав чипсетов, обычно имеет встроенный двухпортовый хаб. Логически устройство, подключенное к любому хабу USB и сконфигурированное (см. ниже), может рассматриваться как непосредственно подключенное к хост-контроллеру.

Функции представляют собой устройства, способные передавать или принимать данные или управляющую информацию по шине. Типично функции представляют собой отдельные ПУ с кабелем, подключаемым к порту хаба. Физически в одном корпусе может быть несколько функций со встроенным хабом, обеспечивающим их подключение к одному порту. Эти комбинированные устройства для хоста являются хабами с постоянно подключенными устройствами-функциями.

Каждая функция предоставляет конфигурационную информацию, описывающую возможности ПУ и требования к ресурсам. Перед использованием функция должна быть сконфигурирована хостом - ей должна быть выделена полоса вканале и выбраны опции конфигурации.

Примерами функций являются:

    Указатели - мышь, планшет, световое перо.

    Устройства ввода - клавиатура или сканер.

    Устройство вывода - принтер, звуковые колонки (цифровые).

    Телефонный адаптер ISDN.

Хаб - ключевой элемент системы РпР в архитектуре USB. Хаб является кабельным концентратором. Точки подключения называются портами хаба. Каждый хаб преобразует одну точку подключения в их множество. Архитектура допускает соединение нескольких хабов.

У каждого хаба имеется один восходящий порт (Upstream Port), предназначенный для подключения к хосту или хабу верхнего уровня. Остальные порты являются нисходящими (Downstream Ports), предназначенными для подключения функций или хабов нижнего уровня. Хаб может распознать подключение устройств к портам или отключение от них и управлять подачей питания на их сегменты. Каждый из портов может быть разрешен или запрещен и сконфигурирован на полную или ограниченную скорость обмена. Хаб обеспечивает изоляцию сегментов с низкой скоростью от высокоскоростных.

Хабы могут управлять подачей питания на нисходящие порты; предусматривается установка ограничения на ток, потребляемый каждым портом.

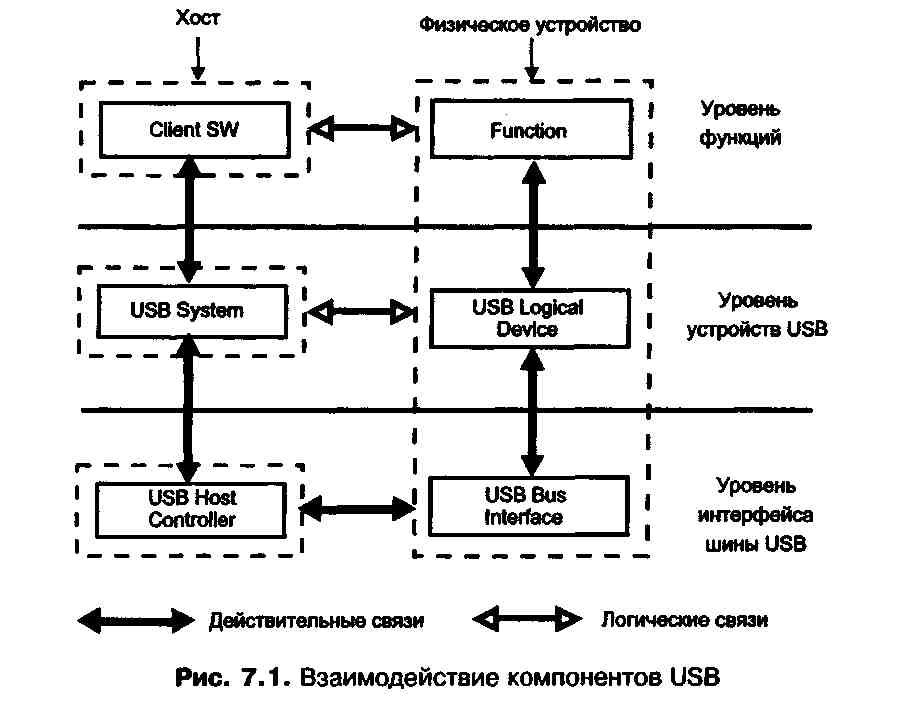

Система USB разделяется на три уровня с определенными правилами взаимодействия. Устройство USB содержит интерфейсную часть, часть устройства и функциональную часть. Хост тоже делится на три части - интерфейсную, системную и ПО устройства. Каждая часть отвечает только за определенный круг задач, логическое и реальное взаимодействие между ними иллюстрирует рис. 7.1.

В рассматриваемую структуру входят следующие элементы:

    Физическое устройство USB - устройство на шине, выполняющее функции, интересующие конечного пользователя.

    Client SW - ПО, соответствующее конкретному устройству, исполняемое на хост-компьютере. Может являться составной частью ОС или специальным продуктом.

    USB System SW - системная поддержка USB, независимая от конкретных устройств и клиентского ПО.

    USB Host Controller - аппаратные и программные средства для подключения устройств USB к хост-компьютеру.

Физический интерфейс

Стандарт USB определяет электрические и механические спецификации шины. Информационные сигналы и питающее напряжение 5 В передаются по четырехпроводному кабелю. Используется дифференциальный способ передачи сигналов D+ и D- по двум проводам. Уровни сигналов передатчиков в статическом режиме должны быть ниже 0,3 В (низкий уровень) или выше 2,8 В (высокий уровень). Приемники выдерживают входное напряжение в пределах - 0,5...+3,8 В. Передатчики должны уметь переходить в высокоимпедансное состояние для двунаправленной полудуплексной передачи по одной паре проводов.

Передача по двум проводам в USB не ограничивается дифференциальными сигналами. Кроме дифференциального приемника каждое устройство имеет линейные приемники сигналов D+ и D-, а передатчики этих линий управляются индивидуально. Это позволяет различать более двух состояний линии, используемых для организации аппаратного интерфейса. Состояния Diff0 и Diff1 определяются по разности потенциалов на линиях D+ и D- более 200 мВ при условии, что на одной из них потенциал выше порога срабатывания VSE. Состояние, при котором на обоих входах D+ и D- присутствует низкий уровень, называется линейным нулем (SEO - Single-Ended Zero). Интерфейс определяет следующие состояния:

    Data J State и Data К State - состояния передаваемого бита (или просто J и К), определяются через состояния Diff0 и Diff1.

    Idle State - пауза на шине.

    Resume State - сигнал "пробуждения" для вывода устройства из "спящего" режима.

    Start of Packet (SOP) - начало пакета (переход из Idle State в К).

    End of Packet (EOP) - конец пакета.

    Disconnect - устройство отключено от порта.

    Connect - устройство подключено к порту.

    Reset - сброс устройства.

Состояния определяются сочетаниями дифференциальных и линейных сигналов; для полной и низкой скоростей состояния DiffO и Diff1 имеют противоположное назначение.
В декодировании состояний Disconnect, Connect и Reset учитывается время нахождения линий (более 2,5 мс) в определенных состояниях.

Шина имеет два режима передачи. Полная скорость передачи сигналов USB составляет 12 Мбит/с, низкая - 1,5 Мбит/с. Для полной скорости используется экранированная витая пара с импедансом 90 Ом и длиной сегмента до 5 м, для низкой - невитой неэкранированньгй кабель до 3 м. Низкоскоростные кабели и устройства дешевле высокоскоростных. Одна и та же система может одновременно использовать оба режима; переключение для устройств осуществляется прозрачно.

Низкая скорость предназначена для работы с небольшим количеством ПУ, не требующих высокой скорости. Скорость, используемая устройством, подключенным к конкретному порту, определяется хабом по уровням сигналов

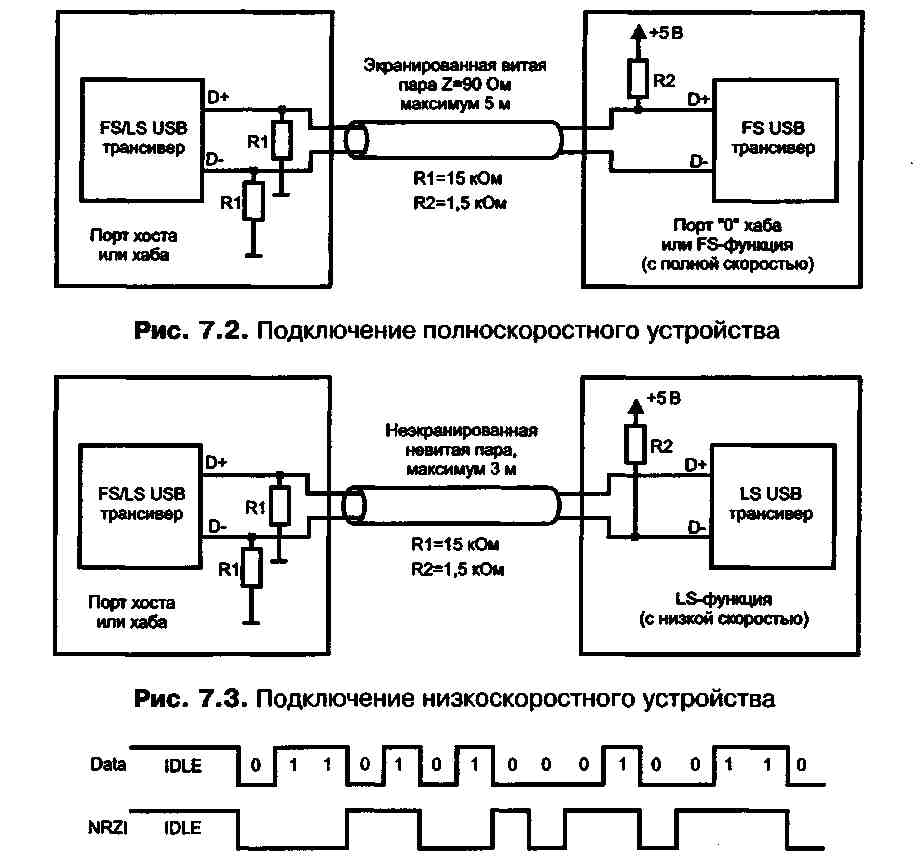

на линиях D+ и D-, смещаемых нагрузочными резисторами R2 приемопередатчиков (см. рис. 7.2 и 7.3).

Сигналы синхронизации кодируются вместе с данными по методу NRZI (Non Return to Zero Invert), его работу иллюстрирует рис. 7.4. Каждому пакету предшествует поле синхронизации SYNC, позволяющее приемнику настроиться на частоту передатчика. Кабель также имеет линии VBus и GND для передачи питающего напряжения 5 В к устройствам. Сечение проводников выбирается в соответствии с длиной сегмента для обеспечения гарантированного уровня сигнала и питающего напряжения.

Рис. 7.4. Кодирование данных по методу NRZI

Стандарт определяет два типа разъемов (см. табл. 7.1 и рис. 7.5).

Разъемы типа "А" применяются для подключения к хабам (Upstream Connector). Вилки устанавливаются на кабелях, не отсоединяемых от устройств (например, клавиатура, мышь и т. п.). Гнезда устанавливаются на нисходящих портах (Downstream Port) хабов. Разъемы типа "В" (Downstream Connector) устанавливаются на устройствах, от которых соединительный кабель может отсоединяться (принтеры и сканеры). Ответная часть (вилка) устанавливается на соединительном кабеле, противоположный конец которого имеет вилку типа "А".

Разъемы типов "А" и "В" различаются механически (рис. 7.5), что исключает недопустимые петлевые соединения портов хабов. Четырехконтактные разъемы имеют ключи, исключающие неправильное присоединение. Конструкция разъемов обеспечивает позднее соединение и раннее отсоединение сигнальных цепей по сравнению с питающими. Для распознавания разъема USB на корпусе устройства ставится стандартное символическое обозначение.

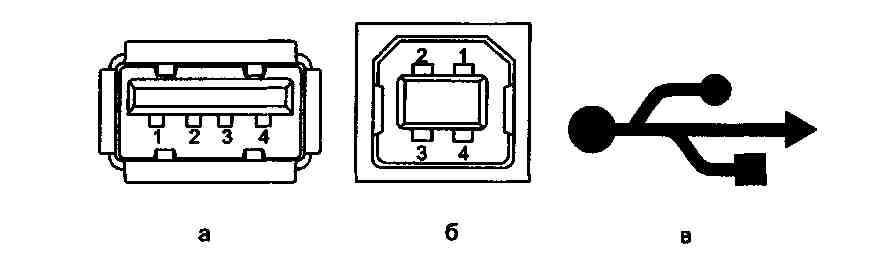

Рис. 7.5. Гнезда USB: а - типа "А", б - типа "В", в - символическое обозначение

Питание устройств USB возможно от кабеля (Bus-Powered Devices) или от собственного блока питания (Self-Powered Devices). Хост обеспечивает питанием непосредственно подключенные к нему ПУ. Каждый хаб, в свою очередь, обеспечивает питание устройств, подключенных к его нисходящим портам. При некоторых ограничениях топологии допускается применение хабов, питающихся от шины. На рис. 7.6 приведен пример схемы соединения устройств USB. Здесь клавиатура, перо и мышь могут питаться от шины.

Типы передачи данных

USB поддерживает как однонаправленные, так и двунаправленные режимы связи. Передача данных производится между ПО хоста и конечной точкой устройства. Устройство может иметь несколько конечных точек, связь с каждой из них (канал) устанавливается независимо.

Архитектура USB допускает четыре базовых типа передачи данных:

    Управляющие посылки (Control Transfers), используемые для конфигурирования во время подключения и в процессе работы для управления устройствами. Протокол обеспечивает гарантированную доставку данных. Длина поля данных управляющей посылки не превышает 64 байт на полной скорости и 8 байт на низкой.

    Сплошные передачи (Bulk Data Transfers) сравнительно больших пакетов без жестких требований ко времени доставки. Передачи занимают всю свободную полосу пропускания шины. Пакеты имеют поле данных размером 8, 16, 32 или 64 байт. Приоритет этих передач самый низкий, они могут приостанавливаться при большой загрузке шины. Допускаются только на полной скорости передачи.

    Прерывания (Interrupt) - короткие (до 64 байт на полной скорости, до 8 байт на низкой) передачи типа вводимых символов или координат. Прерывания имеют спонтанный характер и должны обслуживаться не медленнее, чем того требует устройство. Предел времени обслуживания устанавливается в диапазоне 1-255 мс для полной скорости и 10-255 мс - для низкой.

    Изохронные передачи (Isochronous Transfers) - непрерывные передачи в реальном времени, занимающие предварительно согласованную часть пропускной способности шины и имеющие заданную задержку доставки. В случае обнаружения ошибки изохронные данные передаются без повтора - недействительные пакеты игнорируются. Пример - цифровая передача голоса. Пропускная способность определяется требованиями к качеству передачи, а задержка доставки может быть критичной, например, при реализации телеконференций.

Полоса пропускания шины делится между всеми установленными каналами. Выделенная полоса закрепляется за каналом, и если установление нового канала требует такой полосы, которая не вписывается в уже существующее распределение, запрос на выделение канала отвергается.

Архитектура USВ предусматривает внутреннюю буферизацию всех устройств, причем чем большей полосы пропускания требует устройство, тем больше должен быть его буфер. USB должна обеспечивать обмен с такой скоростью, чтобы задержка данных в устройстве, вызванная буферизацией, не превышала нескольких миллисекунд.

Изохронные передачи классифицируются по способу синхронизации конечных точек - источников или получателей данных - с системой: различают асинхронный, синхронный и адаптивный классы устройств, каждому из которых соответствует свой тип канала USB.

Протокол

Все обмены (транзакции) по USB состоят из трех пакетов. Каждая транзакция планируется и начинается по инициативе контроллера, который посылает пакет-аркер (Token Packet). Он описывает тип и направление передачи, адрес ус-тройства USB и номер конечной точки. В каждой транзакции возможен обмен только между адресуемым устройством (его конечной точкой) и хостом. Адресуемое маркером устройство распознает свой адрес и готовится к обмену. Источник данных (определенный маркером) передает пакет данных (или уведомление об отсутствии данных, предназначенных для передачи). После успешного приема пакета приемник данных посылает пакет подтверждения (Handshake Packet).

Планирование транзакций обеспечивает управление поточными каналами. На аппаратном уровне использование отказа от транзакции (NAck) при недопустимой интенсивности передачи предохраняет буферы от переполнения сверху и снизу. Маркеры отвергнутых транзакций повторно передаются в свободное для шины время. Управление потоками позволяет гибко планировать обслуживание одновременных разнородных потоков данных.

Устойчивость к ошибкам обеспечивают следующие свойства USB:

    Высокое качество сигналов, достигаемое благодаря дифференциальным приемникам/передатчикам и экранированным кабелям.

    Защита полей управления и данных CRC-кодами.

    Обнаружение подключения и отключения устройств и конфигурирование ресурсов на системном уровне.

    Самовосстановление протокола с тайм-аутом при потере пакетов.

    Управление потоком для обеспечения изохронности и управления аппаратными буферами.

    Независимость функций от неудачных обменов с другими функциями.

Для обнаружения ошибок передачи каждый пакет имеет контрольные поля CRC-кодов, позволяющие обнаруживать все одиночные и двойные битовые ошибки. Аппаратные средства обнаруживают ошибки передачи, а контроллер автоматически производит трехкратную попытку передачи. Если повторы безуспешны, сообщение об ошибке передается клиентскому ПО.

Устройства USB - функции и хабы

Возможности шины USB позволяют использовать ее для подключения разнообразных устройств. Не касаясь "полезных" свойств ПУ, остановимся на их интерфейсной части, связанной с шиной USB. Все устройства должны поддерживать набор общих операций, перечисленных ниже. Динамическое подключение и отключение. Эти события отслеживаются хабом, который сообщает о них хост-контроллеру и выполняет сброс подключенного устройства. Устройство после сигнала сброса должно отзываться на нулевой адрес, при этом оно не сконфигурировано и не приостановлено. После назначения адреса, за которое отвечает хост-контроллер, устройство должно отзываться только на свой уникальный адрес.

Конфигурирование устройств, выполняемое хостом, является необходимым для их использования. Для конфигурирования обычно используется информация, считанная из самого устройства. Устройство может иметь множество интерфейсов, каждому из которых соответствует собственная конечная точка, представляющая хосту функцию устройства. Интерфейс в конфигурации может иметь альтернативные наборы характеристик; смена наборов поддерживается протоколом. Для поддержки адаптивных драйверов дескрипторы устройств и интерфейсов имеют поля класса, подкласса и протокола.

Передача данных возможна посредством одного из четырех типов передач (см. выше). Для конечных точек, допускающих разные типы передач, после конфигурирования доступен только один из них.

Управление энергопотреблением является весьма развитой функцией USB. Для устройств, питающихся от шины, мощность ограничена. Любое устройство при подключении не должно потреблять от шины ток, превышающий 100 мА. Рабочий ток (не более 500 мА) заявляется в конфигурации, и если хаб не сможет обеспечить устройству заявленный ток, оно не конфигурируется и, следовательно, не может быть использовано.

Устройство USB должно поддерживать приостановку (Suspended Mode), в котором его потребляемый ток не превышает 500 мкА. Устройство должно автоматически приостанавливаться при прекращении активности шины.

Возможность удаленного пробуждения (Remote Wakeup) позволяет приостановленному устройству подать сигнал хосткомпьютеру, который тоже может находиться в приостановленном состоянии. Возможность удаленного пробуждения описывается в конфигурации устройства. При конфигурировании эта функция может быть запрещена.

Хаб в USB выполняет коммутацию сигналов и выдачу питающего напряжения, а также отслеживает состояние подключенных к нему устройств, уведомляя хост об изменениях. Хаб состоит из двух частей - контроллера (Hub Controller) и повторителя (Hub Repeater). Повторитель представляет собой управляемый ключ, соединяющий выходной порт со входным. Он имеет средства поддержки сброса и приостановки передачи сигналов. Контроллер содержит регистры для взаимодействия с хостом. Доступ к регистрам осуществляется по специфическим командам обращения к хабу. Команды позволяют конфигурировать хаб, управлять нисходящими портами и наблюдать их состояние.

Нисходящие (Downstream) порты хабов могут находиться в следующих состояниях:

    Powered (питание отключено) - на порт не подается питание (возможно только для хабов, коммутирующих питание). Выходные буферы переводятся в высокоимпедансное состояние, входные сигналы игнорируются.

    Disconnected (отсоединен) - порт не передает сигналы ни в одном направлении, но способен обнаружить подключение устройства (по отсутствию состояния SEO в течение 2,5 мкс). Тогда порт переходит в состояние Disabled, а по уровням входных сигналов {DiffO или Diff1 в состоянии Idle) он определяет скорость подключенного устройства.

    Disabled (запрещен) - порт передает только сигнал сброса (по команде от контроллера), сигналы от порта (кроме обнаружения отключения) не воспринимаются. По обнаружении отключения (2,5 мкс состояния SEO) порт переходит в состояние Disconnect, а если отключение обнаружено "спящим" хабом, контроллеру будет послан сигнал Resume.

    Enabled (разрешен) - порт передает сигналы в обоих направлениях. По команде контроллера или по обнаружении ошибки кадра порт переходит в состояние Disabled, а по обнаружении отключения - в состояние Disconnect.

    Suspended (приостановлен) - порт передает сигнал перевода в состояние останова ("спящий" режим). Если хаб находится в активном состоянии, сигналы через порт не пропускаются ни в одном направлении. Однако "спящий" хаб воспринимает сигналы смены состояния незапрещенных портов, подавая "пробуждающие" сигналы от активизировавшегося устройства даже через цепочку "спящих" хабов. Состояние каждого порта идентифицируется контроллером хаба с помощью отдельных регистров. Имеется общий регистр, биты которого отражают факт изменения состояния каждого порта (фиксируемый во время EOF). Это позволяет хост-контроллеру быстро узнать состояние хаба, а в случае обнаружения изменений специальными транзакциями уточнить состояние.

Хост-контроллер

Хост-компьютер общается с устройствами через контроллер. Хост имеет следующие обязанности:

    обнаружение подключения и отсоединения устройств USB;

    манипулирование потоком управления между устройствами и хостом;

    управление потоками данных;

    сбор статистики;

    обеспечение энергосбережения подключенными ПУ.

    Системное ПО контроллера управляет взаимодействием между устройствами и их ПО, функционирующим на хост-компьютере, для согласования:

    нумерации и конфигурации устройств;

    изохронных передач данных;

    асинхронных передач данных;

    управления энергопотреблением;

    информации об управлении устройствами и шиной.

По возможности ПО USB использует существующее системное

ПО хост-компьютера - например, Advanced Power Management для управления энергопотреблением.

СОМ-порт

Последовательный интерфейс СОМ-порт (Communication Port - коммуникационный порт) появился в первых моделях IBM PC. Он был реализован на микросхеме асинхронного приемопередатчика Intel 8250. Порт имел поддержку BIOS (/Л/Т 74/?), однако широко применялось (и применяется) взаимодействие с портом на уровне регистров. Поэтому во всех PC совместимых компьютерах для последовательного интерфейса применяют микросхемы приемопередатчиков, совместимые с i8250. В ряде отечественных PC-совместимых (почти) компьютеров для последовательного интерфейса применялась микросхема КР580ВВ51 - аналог 18251. Однако эта микросхема является универсальным синхронно-асинхронным приемопередатчиком (УСАПП или USART - Universal Asynchronous Receiver-Transmitter). Совместимости с PC на уровне регистров СОМ-порта такие компьютеры не имеют. Хорошо, если у соответствующих компьютеров имеется "честный" драйвер B/OS /Л/Т 14h, а не заглушка, возвращающая состояние модема "всегда готов" и ничего не делающая. Совместимость на уровне регистров СОМ-порта считается необходимой. Многие разработчики коммуникационных пакетов предлагают работу и через B/OS /Л/Т 14h, однако на высоких скоростях это неэффективно. Говоря о СОМ-порте PC, по умолчанию будем подразумевать совместимость регистровой модели с i8250 и реализацию асинхронного интерфейса RS-232C.

Использование СОМ-портов

СОМ-порты чаще всего применяют для подключения манипуляторов (мышь, трекбол). В этом случае порт используется в режиме последовательного ввода; питание производится от интерфейса. Мышь с последовательным интерфейсом - Serial Mouse -может подключаться к любому исправному порту. Для согласования разъемов порта и мыши возможно применение переходника DB-9S-DB-25P или DB-25S-DB-9P. Для мыши требуется прерывание, для порта СОМ1 - IRQ4, для COM2 - IRQ3. Жесткая привязка номера IRQ к номеру порта обусловлена свойствами драйверов. Каждое событие - перемещение мыши или нажатие-отпускание кнопки – кодируется двоичной посылкой по интерфейсу RS-232C. Применяется асинхронная передача; двуполярное питание обеспечивается от управляющих линий интерфейса (табл. 2.3).

Две разновидности Serial Mouse - MS-Mouse и PC-Mouse (Mouse Systems Mouse) - требуют соответствующих драйверов, многие мыши имеют переключатель MS/PC. Мышь с "чужим" драйвером либо не отзывается, либо "скачет" загадочным образом. Эти разновидности используют различные форматы посылок: при одинаковой скорости 1200 бит/с, одном стоп-бите и отсутствии контроля четности Microsoft Mouse использует 7 бит данных, a PC-Mouse - 8 бит. Мышь посылает пакет при каждом изменении состояния - перемещении, нажатии или отпускании кнопки. Пакет, передаваемый MS-Mouse, состоит из трех байт (табл. 2.4). PC-Mouse передает 5 байт (табл. 2.5). Здесь LB (Left Buttom), MB (Middle Buttom) и RB (Right Buttom) означают состояние левой, средней и правой кнопок, Х[7:0] и Y[7:0] - биты относительного перемещения мыши с момента предыдущей посылки по координатам Х и Y. Положительным значениям соответствует перемещение по координате Х вправо, а по координате Y вниз для MS-Mouse и вверх для PC-Mouse. Отсюда становятся понятными беспорядочные перемещения курсора на экране при несоответствии драйвера типу мыши.

Биты

D6

D5

D4

D3

02

01

00

1-й байт

1

LB

RB

Y7

Y6

Х7

Х6

2-й байт

0

Х5

Х4

ХЗ

Х2

Х1

хо

3-й байт

0

Y5

Y4

Y3

Y2

Y1

YO

Биты

07

Об

05

04

03

02

01

DO

1-й байт

1

о

о

0

о

LB

MB

RB

2-й байт

Х7

Х6

Х5

Х4

ХЗ

Х2

Х1

ХО

3-й байт

Y7

Y6

Y5

Y4

Y3

Y2

Y1

YO

4-й байт

Совпадает со 2-м байтом

5-й байт

Совпадает с 3-м байтом


Для подключения внешних модемов используется полный(9-проводный) кабель АПД-АКД, схема которого приведена на рис. 2.7. Этот же кабель используется для согласования разъемов (по количеству контактов); возможно применение переходников 9-25, предназначенных для мышей. Для работы коммуникационного ПО обычно требуется использование прерываний, но здесь есть свобода выбора номера (адреса) порта и линии прерывания. Если предполагается работа на скоростях 9600 бит/с и выше, то СОМ-порт должен быть реализован на микросхеме UART 16550A или совместимой. Возможности работы с использованием FIFO-буферов и обмена по каналам DMA зависят от коммуникационного ПО.

Для связи двух компьютеров, удаленных друг от друга на небольшое расстояние, используют и непосредственное соединение их СОМ-портов нуль-модемным кабелем (рис. 2.8). Использование программ типа Norton Commander или Interink MS-DOS позволяет обмениваться файлами со скоростью до 115,2 Кбит/с без применения аппаратных прерываний. Это же соединение может использоваться и сетевым пакетом Lantastic, предоставляющим более развитый сервис.

Подключение принтеров и плоттеров к СОМ-порту требует применения кабеля, соответствующего выбранному протоколу управления потоком: программному XON/XOFF или аппаратному RTS/CTS. Схемы кабелей приведены на рис. 2.10 и 2.12. Аппаратный протокол предпочтительнее. Прерывания при выводе средствами DOS (командами COPY или PRINT) не используются.

СОМ-порт используется для подключения электронных ключей (Security Devices), предназначенных для защиты от нелицензированного использования ПО. Эти устройства могут быть как "прозрачными", позволяя воспользоваться тем же портом для подключения периферии, так и полностью занимающими порт.

СОМ-порт при наличии соответствующей программной поддержки позволяет превратить PC в терминал, эмулируя систему команд распространенных специализированных терминалов (VT-52, VT-100 и т. д.). Простейший терминал получается, если замкнуть друг на друга функции BIOS обслуживания СОМ-порта (INT 14h), телетайпного вывода (/Л/Т 10h) и клавиатурного ввода (INT 16h). Однако такой терминал будет работать лишь на малых скоростях обмена (если,конечно, его делать не на Pentium), поскольку функции BIOS хоть и универсальны, но не слишком быстры.

Интерфейс RS-232C широко распространен в различных ПУ и терминалах. СОМ-порт может использоваться и как двунаправленный интерфейс, у которого имеется 3 программноуправляемые выходные линии и 4 программно-читаемые входные линии с двуполярными сигналами. Их использование определяется разработчиком. Существует, например, схема однобитного широтно-импульсного преобразователя, позволяющего записывать звуковой сигнал на диск PC, используя входную линию СОМ-порта. Воспроизведение этой записи через обычный динамик PC позволяет передать речь. В настоящее время, когда звуковая карта стала почти обязательным устройством PC, это не впечатляет, но когдато такое решение было интересным.

СОМ-порт используют для беспроводных коммуникаций

с применением излучателей и приемников инфракрасного диапазона - IR (Infra Red) Connection. Этот интерфейс позволяет осуществлять связь между парой устройств, удаленных на расстояние, достигающее нескольких метров. Различают инфракрасные системы низкой (до 115,2 Кбит/с), средней (1,152 Мбит/с) и высокой (4 Мбит/с) скорости. Низкоскоростные системы служат для обмена короткими сообщениями, высокоскоростные - для обмена файлами между компьютерами, подключения к компьютерной сети, вывода на принтер, проекционный аппарат и т. п. Ожидаются более высокие скорости обмена, которые позволят передавать "живое видео". В 1993 году создана ассоциация разработчиков систем инфракрасной передачи данных IrDA (Infrared Data Association), призванная обеспечить совместимость оборудования от различных производителей. В настоящее время действует стандарт IrDA 1.1. Имеются собственные системы фирм Hewlett Packard - HP-SIR (Hewlett Packard Slow Infra Red) - и Sharp - ASK (Amplitude Shifted Keyed IR). Основные характеристики интерфейсов следующие:

    IrDA SIR (Slow Infra Red), HP-SIR - 9,6-115,2 Кбит/с;

    IrDA MIR (Middle Infra Red) - 1,2 Мбит/с;

    IrDA FIR (Fast Infra Red) - 4 Мбит/с;

    + Sharp ASK - 9,6-57,6 Кбит/с.

На скоростях до 115 200 бит/с для инфракрасной связи используются UART, совместимые с 16450/16550. В современных системных платах на использование инфракрасной связи может конфигурироваться порт COM2. В этом случае на переднюю панель компьютера устанавливается внешний приемопередатчик - "инфракрасный глаз", который подключается к разъему IR-Connector системной платы.

На средних и высоких скоростях обмена применяются специализированные микросхемы, ориентированные на интенсивный программно-управляемый обмен или DMA с возможностью прямого управления шиной.

Инфракрасные излучатели не создают помех в радиочастотном диапазоне и обеспечивают конфиденциальность передачи. ИК-лучи не проходят через стены, поэтому зона приема ограничивается небольшим легко контролируемым пространством. Инфракрасная технология привлекательна для связи портативных компьютеров со стационарными компьютерами или док-станциями. Инфракрасный интерфейс имеют некоторые модели принтеров. 2.6. Функциональное тестирование В первом приближении СОМ-порт можно проверить диагностической программой (Checkit) без использования заглушек. Этот режим тестирования проверяет микросхему UART (внутренний диагностический режим) и вырабатывание прерываний, но не входные и выходные буферные микросхемы, которые являются более частыми источниками неприятностей. Если тест не проходит, причину следует искать или в конфликте адресов/прерываний, или в самой микросхеме UART. Для более достоверного тестирования рекомендуется использовать внешнюю заглушку, подключаемую к разъему СОМ порта (рис. 2.17). В отличие от LPT-порта у СОМ-порта количество входных сигналов превышает количество выходных, что позволяет выполнить полную проверку всех цепей. Заглушка соединяет выход приемника со входом передатчика. Обязательная для всех схем заглушек перемычка RTSCTS позволяет работать передатчику - без нее символы не смогут передаваться. Выходной сигнал DTR

обычно используют для проверки входных линий DSR, DCD и RI.

Если тест с внешней заглушкой не проходит, причину следует искать во внешних буферах, их питании или в шлейфах подключения внешних разъемов. Здесь может помочь осциллограф или вольтметр. Последовательность проверки может быть следующей:

1. Проверить наличие двуполярного питания выходных схем передатчиков (этот шаг логически первый, но поскольку он технически самый сложный, его можно отложить на крайний случай, когда появится желание заменить буферные микросхемы).

2. Проверить напряжение на выходах TD, RTS и DTR: после аппаратного сброса на выходе TD должен быть отрицательный потенциал около -12 В (по крайней мере ниже -5 В), а на выходах RTS и DTR - такой же положительный. Если этих потенциалов нет, возможна ошибка подключения разъема к плате через шлейф. Распространенные варианты:

    шлейф не подключен;

    шлейф подключен неправильно (разъем перевернут или вставлен со смещением);

    раскладка шлейфа не соответствует разъему платы.

Первые два варианта проверяются при внимательном осмотре, третий же может потребовать некоторых усилий. В табл. 2.1 приведены три варианта раскладки 10-проводного шлейфа разъема СОМ-порта, известных автору; для СОМ-портов на системных платах возможно существование и других. Теоретически шлейф должен поставляться в соответствии с разъемом платы, на которой расположен порт.

Если дело в ошибочной раскладке, то эти три выходных сигнала удастся обнаружить на других контактах разъемов (на входных контактах потенциал совсем небольшой). Если эти сигналы обнаружить не удалось, очевидно, вышли из строя буферные формирователи.

Функции BIOS для СОМ-портов

В процессе начального тестирования POST BIOS проверяет наличие последовательных портов (регистров UART 8250 или совместимых) по стандартным адресам и помещает базовые адреса обнаруженных портов в ячейки BIOS Data Area 0:0400, 0402, 0404, 0406. Эти ячейки хранят адреса портов с логическими именами СОМ 1-COM4. Нулевое значение адреса является признаком отсутствия порта с данным номером. В ячейки 0:047С, 047D, 047Е, 047F заносятся константы, задающие тайм-аут для портов.

Обнаруженные порты инициализируются на скорость обмена 2400 бит/с, 7 бит данных с контролем на четность

(even), 1 стоп-бит. Управляющие сигналы интерфейса DTR и RTS переводятся в исходное состояние ("выключено" положительное напряжение).

Порты поддерживаются сервисом BIOS INT 14h, который обеспечивает следующие функции:

    ООЬ - инициализация (установка скорости обмена и формата посылок, заданных регистром AL; запрет источников прерываний). На сигналы DTR и RTS влияния не оказывает (после аппаратного сброса они пассивны).

    Olh - вывод символа из регистра AL (без аппаратных прерываний). Активируются сигналы DTR и RTS, и после освобождения регистра THR в него помещается выводимый символ. Если за заданное время регистр не освобождается, фиксируется ошибка тайм-аута и функция завершается.

    02h - ввод символа (без аппаратных прерываний). Активируется только сигнал DTR (RTS переходит в пассивное состояние), и ожидается готовность принятых данных, принятый символ помещается в регистр AL. Если за заданное время данные не получены, функция завершается с ошибкой тайм-аута.

    03h - опрос состояния модема и линии (чтение регистров MSR и LSR). Эту гарантированно быструю функцию обычно вызывают перед функциями ввода/вывода во избежание риска ожидания тайм-аута.

При вызове INT 14h номер функции задается в регистре АН, номер порта (0-3) - в регистре DX(0 - СОМ 1, 1 - COM2...). При возврате из функций 0,1 и 3 регистр АН содержит байт состояния линии (регистр LSR), AL - байт состояния модема (MSR). При возврате из функции 2 нулевое значение бита 7 регистра АН указывает на наличие принятого символа в регистре AL', ненулевое значение бита 7 - на ошибку приема, которую можно уточнить функцией 3.

СОМ-порт и РпР

Современные ПУ, подключаемые к СОМ-порту, могут поддерживать спецификацию РпР. Основная задача ОС заключается в идентификации подключенного устройства, для чего разработан несложный протокол, реализуемый на любых СОМ-портах чисто программным способом (рис. 2.18):

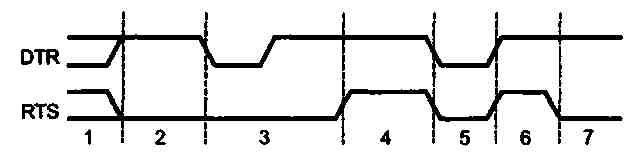

Рис. 2.18. Запрос идентификатора устройства РпР

1. Порт инициализируется с состоянием линий DTR=OA/, RTS=OFF, TXD=Mark - состояние покоя (Idle).

2. Некоторое время (0,2 с) ожидается появление сигнала DSR, которое указало бы на наличие устройства, подключенного к порту. В простейшем случае устройство имеет на разъеме перемычку DTR-DSR, обеспечивающую указанный ответ. Если устройство обнаружено, выполняются манипуляции управляющими сигналами DTR и RTS для получения информации от устройства. Если ответ не получен, ОС, поддерживающая динамическое реконфигурирование, периодически опрашивает состояние порта для обнаружения новых устройств.

3. Порт программируется на режим 1200 бит/с, 7 бит данных, без паритета, 1 стоп-бит, и на 0,2 с снимается сигнал DTR. После этого устанавливается DTR=1, а еще через 0,2 с устанавливается и RTS=1.

4. В течение 0,2 с ожидается приход первого символа от устройства. По приходе символа начинается прием идентификатора (см. ниже). Если за это время символ не пришел (рис. 2.18), выполняется вторая попытка опроса (см. п. 5), несколько отличающаяся от первой.

5. На 0,2 с снимаются оба сигнала (DTR=0 и RTS=0), после чего они оба устанавливаются (DTR=1 и RTS==1).

6. В течение 0,2 с ожидается приход первого символа от устройства, по приходе символа начинается прием идентификатора (см. ниже). Если за это время символ не пришел, то в зависимости от состояния сигнала DSR переходят к проверке отключения Verify Disconnect (при DSR^O) или в дежурное состояние Connect Idle (при DSR=1).

7. В дежурном состоянии Connect Idle устанавливается DTR=1, RTS=0, порт программируется на режим 300 бит/с, 7 бит данных, без паритета, 1 стоп-бит. Если в этом состоянии обнаружится DSR=0, ОС следует уведомить об отключении устройства.

Посимвольный прием идентификатора устройства имеет ограничения по тайм-ауту в 0,2 с на символ, а также общее ограничение в 2,2 с, позволяющее принять строку длиной до 256 символов. Строка идентификатора РпР должна иметь маркеры начала (28h или 08h) и конца (29h или 09h), между которыми располагается тело идентификатора в стандартизованном формате. Перед маркером начала может находиться до 16 символов, не относящихся к идентификатору РпР. Если за первые 0,2 с ожидания символа (шаг 4 или 6) маркер начала не пришел, или же сработал тайм-аут, а маркер конца не получен, или же какой-либо символ принят с ошибкой, происходит переход в состояние Connect Idle. Если получена корректная строка идентификатора, она передается ОС.

Для проверки отключения (Verify Disconnect) устанавливается DTR=1, RTS=0 и через 5 с проверяется состояние сигнала DSR. При DSR=1 происходит переход в состояние Connect Idle (см. п. 7), при DSR^O происходит переход в состояние Disconnect Idle, в котором система может периодически опрашивать сигнал DSR для обнаружения подключения устройства.

Описанный механизм разрабатывался фирмой Microsoft с учетом совместимости с не РпР устройствами - невозможность их вывода из строя и устойчивость системы к сообщениям, не являющимся РпР идентификаторами. Например, обычная Microsoft Mouse при включении питания от интерфейса ответит ASCII-символом "М" (трехкнопочная - строкой "МЗ").

Параллельный интерфейс: LPT-порт

Порт параллельного интерфейса был введен в PC для подключения принтера —LP'T-порт (Line PrinTer — построчный принтер).

Адаптер параллельного интерфейса представляет собой набор регистров, расположенных в пространстве ввода/вывода. Регистры порта адресуются от­носительно базового адреса порта, стандартными значениями которого являют­ся 386h, 378h и 278h. Порт имеет внешнюю 8-битную шину дан­ных, 5-битную шину сигналов состояния и 4-битную шину управляющих сигналов.

BIOS поддерживает до четырех LPT-портов (LPT1-LPT4) своим сервисом — прерыванием INT 17h, обеспечивающим через них связь с принтерами по интерфейсу Centronics. Этим сервисом BIOS осуществляет вывод символа, инициа­лизацию интерфейса и принтера, а также опрос состояния принтера.

Интерфейс Centronics

Понятие Centronics относится как к набору сигналов и протоколу взаимодействия, так и к 36-контактному разъему, устанавливаемому на принтерах. Назна­чение сигналов приведено в табл. 1.

Сигналы интерфейса Centronics

Таблица 1.

Сигнал

I/O

Контакт

Назначение

Strobe

I

1

Строб данных. Данные фиксируются по низкому уровню сигнала

Data [0:7]

I

2-9

Линии данных. Data 0 (контакт 2) — младший бит

Actt

0

10

Acknowledge — импульс подтверждения приема байта (запрос на прием сле­дующего). Может использоваться для формирования запроса прерывания

Busy

0

11

Занято. Прием данных возможен только при низком уровне сигнала

PaperEnd

0

12

Высокий уровень сигнализирует о конце бумаги

Select

0

13

Сигнализирует о включении принтера

Auto LF#

I

14

Автоматический перевод строки.

Еггогй

0

32

Ошибка: конец бумаги, состояние OFF-Line или внутренняя ошибка принтера

Imt#

I

31

Инициализация

Slot In#

I

36

Выбор принтера (низким уровнем). При высоком уровне принтер не воспринимает остальные сигналы интерфейса

GND

-

19-30 33

Общий провод интерфейса

* I/O

Задает

Направление

(вход/выход) применительно к принтеру.

Интерфейс Centronics поддерживается большинством принтеров с параллельным интерфейсом, его отечественным аналогом является интерфейс ИРПР-М.

Функции BIOS для LPT-порта

BIOS обеспечивает поддержку LPT-порта, необходимую для организации вывода по интерфейсу Centronics.

В процессе начального тестирования POST BIOS проверяет наличие парал­лельных портов по адресам ЗВСЬ, 378h и 278h и помещает базовые адреса обнаруженных портов в ячейки BIOS DATA AREA 0:0408h, 040Ah, 040СП, 040ЕП. Эти ячейки хранят адреса портов с логическими именами LPT1-LPT4. В ячейки 0:0478, 0479, 047А, 047В заносятся константы, задающие выдержку тайм-аута для этих портов.

Поиск портов обычно ведется по базовому адресу. Если считанный байт совпал с записанным, считается, что найден LPT-порт, и его адрес помещают в ячейку BIOS DATA AREA. Адрес порта LPT4 BIOS самостоятельно установить не может, поскольку в списке стандартных адресов поиска имеются только три вышеука­занных.

Обнаруженные порты инициализируются — записью в регистр управления формируется и снимается сигнал Initff, после чего записывается значение 00h, соответствующее исходному состоянию сигналов интерфейса.

Программное прерывание BIOS I NT 17h обеспечивает следующие функции поддержки LPT-порта:

00h — вывод символа из регистра AL по протоколу Centronics. Данные помещаются в выходной регистр и после готовности принтера формируется строб.

01h — инициализаия интерфейса и принтера.

02h — опрос состояния принтера.

При вызове INT 17h номер функции задается в регистре АН, номер порта — в регистре DX (0 — LPT1, 1 — LPT2...). При возврате после любой функции регистр АН содержит код состояния — биты регистра состояния SR[7:3] (биты 6 и 3 инвертированы) и флаг тайм-аута в бите 0. Флаг тайм-аута устанавливается при неудачной попытке вывода символа.

Физический и электрический интерфейс

Стандарт IEEE 1284 определяет физические характеристики приемников и передатчиков сигналов.

К передатчикам предъявляются следующие требования:

Уровни сигналов без нагрузки не должны выходить за пределы -0,5... +5,5 В.

Уровни сигналов при токе нагрузки 14 мА должны быть не ниже +2,4 В для высокого уровня (voh) и не выше +0,4 В для низкого уровня (vol) на постоянном токе.

Выходной импеданс ro, измеренный на разъеме, должен составлять 50(±)5 Ом на уровне voh-vol. Для обеспечения заданного импеданса в некоторых случаях используют последовательные резисторы в выходных цепях передатчика. Согласование импеданса передатчика и кабеля снижает уровень импульсных помех.

Скорость нарастания (спада) импульса должна находиться в пределах 0,05-0,4 В/нс.

Требования к приемникам:

Допустимые пиковые значения сигналов -2,0...+7,0.

Пороги срабатывания должны быть не выше 2,0 В (vih) для высокого уровня и не ниже 0,8 В (vil) для низкого.

Приемник должен иметь гистерезис в пределах 0,2-1,2 В.

Входной ток микросхемы не должен превы­шать 20 мкА.

Входная емкость не должна превышать 50 пФ.

Стандарт IEEE 1284 определяет три типа используемых разъемов. Типы Л (DB-25) и В (Centronics-36) используются в традиционных кабелях подклю­чения принтера, тип С — новый малогабаритный 36-контактный разъем.

Интерфейсные кабели, традиционно используемые для подключения принтеров, обычно имеют от 18 до 25 проводников, в зависимости от числа провод­ников цепи GND.

Стандарт IEEE 1284 регламентирует и свойства кабелей:

Все сигнальные линии должны быть перевитыми с отдельными обратны­ми (общими) проводами.

Каждая пара должна иметь импеданс 62(±)6 Ом в частотном диапазоне 4-16 МГц.

Уровень перекрестных помех между парами не должен превышать 10%.

Кабель должен иметь экран (фольгу), покрывающий не менее 85% внеш­ней поверхности. На концах кабеля экран должен быть окольцован и со­единен с контактом разъема.

Кабели, удовлетворяющие этим требованиям, маркируются надписью IЕЕЕ Std 1284-1994 Compliant». Они могут иметь длину до 10 метров.

Режимы передачи данных

Стандарт IEEE 1284 определяет пять режимов обмена, один из которых полностью соответствует традиционному стандартному программно-управляемому выводу по протоколу Centronics. Остальные режимы используются для расшире­ния функциональных возможностей и повышения производительности интерфейса. Стандарт определяет способ согласования режима, по которому программное обеспечение может определить режим, доступный и хосту (в нашем случае это PC), и периферийному устройству.

Режимы нестандартных портов, реализующих протокол обмена Centronics аппаратно («Fast Centronics, «Parallel Port FIFO Mode»), могут и не являться режимами IEE1284, несмотря на наличие в них черт ЕРР и ЕСР.

При описании режимов обмена фигурируют следующие понятия:

Хост — компьютер, обладающий параллельным портом.

ПУ — периферийное устройство, подключаемое к этому порту (им может оказаться и другой компьютер). обозначениях сигналов Ptr обозначает передающее периферийное устройство.

Прямой канал — канал вывода данных от хоста в ПУ.

Обратный канал канал ввода данных в хост из ПУ.

Неисправности и тестирование параллельных портов

Тестирование параллельных портов целесообразно начинать с проверки их наличия в системе. Список адресов установленных портов обычно появляется в таблице заставки, выводимой BIOS на экран перед загрузкой ОС. Кроме этой таблицы, список можно посмотреть и с помощью тестовых программ или прямо в BIOS DATA AREA с помощью любого отладчика.

Если BIOS обнаруживает меньше портов, чем установлено физически, скорее всего, каким-либо двум портам присвоен один адрес. Программное тестирование порта без диагностической заглушки (Loop Back) не покажет оши­бок, поскольку при этом читаются данные выходных регистров, а они у всех конфликтующих (по отдельности исправных портов) совпадут. Именно такое тестирование и производит BIOS при проверке на наличие портов. Разбираться с такой ситуацией имеет смысл последовательно устанавливая порты и наблю­дая за адресами, появляющимися в списке.

Если физически установлен только один порт и его не обнаруживает BIOS, то либо он отключен при конфигурировании, либо вышел из строя скорее всего из-за нарушений правил подключения.

Тестирование портов с помощью диагностических программ позволяет про­верить их выходные регистры, а при использовании специальных заглушек — и входные линии. Поскольку количество выходных линий порта (12) и входных (5) различно, то полная проверка порта с помощью пассивной заглушки прин­ципиально невозможна. Разные программы тестирования требуют применения специально на них ориентированных заглушек (рис. 1),

Рис. 1. Схема заглушки для тестирования LPT-порта программой Checkit

Большинство неприятностей при работе с LPT-портами доставляют разъемы и кабели. Для проверки порта, кабеля и принтера можно воспользоваться специальными тестами из популярных диагностических программ (Checkit, PCCheck и т. п.), а можно вывести на принтер какой-либо сим­вольный файл.

Если вывод файла с точки зрения DOS проходит (копирование файла на устройство с именем LPTn или PRN проходит быстро и успешно), а принтер (исправный) не напечатал ни одного символа — скорее всего, это обрыв (неконтакт в разъеме) цепи STROBES.

Если принтер по своему индикатору находится в состоянии On Line, a появляется сообщение о его неготовности (Not Ready Error), то причину следует искать в линии Busy.

Если принтер искажает информацию при печати, возможен обрыв (или замыкание) линий данных. В этом случае удобно воспользоваться фай­лом, содержащим последовательность кодов всех печатных символов (его можно создать с помощью простой программы, написанной даже на языке Basic, — ее текст приведен ниже).

10 OPEN "bincod.chr" FOR OUTPUT AS #1

20 FORJ=2T015

30 FOR 1=0 ТО 15

40 PRINT#1, CHR$(16*J+I);

50 NEXT I 60 PRINT#1,

70 NEXTJ

80 CLOSE #1

90 END

Файл BINCOD.CHR, созданный данной программой, представляет собой таблицу всех печатных символов (управляющие коды пропущены), расположен­ных по 16 символов в строке. Если файл печатается с повтором некоторых символов или их групп, по периодичности повтора можно легко вычислить оборванный провод данных интерфейса. Этот же файл удобно использовать для проверки аппаратной руссификации принтера.

Если принтер, подключенный к порту, в стандартном режиме (SPP) печатает нормально, а при переходе на ЕСР начинаются сбои, следует прове­рить кабель — соответствует ли он требованиям IEEE 1284. Кабели с неперевитыми проводами нормально работают на скоростях 50-100 Кбайт/с, но при скорости 1-2 Мбайт/с, обеспечивае­мой ЕСР, они могут не работать, особенно при длине более 2 метров.

Если при установке драйвера РпР-принтера появилось сообщение о необходимости применения «двунаправленного кабеля», проверьте нали­чие связи контакта 17 разъема DB-25 с контактом 36 разъема Centronics.

Аппаратные прерывания от LPT-порта используются далеко не всегда. Неисправности, связанные с цепью прерывания от порта, проявляются не часто. Однако по-настоящему многозадачные ОС (например, сервер NetWare) стараются работать с портом именно по прерываниям. Тестировать линию прерывания можно, только подключив к порту периферийное устройство или специальную заглушку.

Параллельный порт и РпР

Большинство современных периферийных устройств, подключаемых к LPT-порту, поддерживает стандарт 1284 и функции РпР. Для поддержки этих функ­ций компьютером с аппаратной точки зрения достаточно иметь контроллер интерфейса, поддерживающий стандарт 1284. Для работы РпР подключенное устройство должно со­общить операционной системе все необходимые сведения о себе (идентификаторы производителя, модели и набор поддерживаемых команд). Более развернутая информация об устройстве может содержать идентификатор класса, подробное описание и идентификатор устройства, с которым обеспечи­вается совместимость.

- 4 -
