Структурное программирование: предпосылки и назначение; основные критерии оценки качества программы для ЭВМ

МИНИСТЕРСТВО ОБЩЕГО И ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ РФ

АСТРАХАНСКИЙ ГОСУДАРСТВЕННЫЙ ПЕДАГОГИЧЕСКИЙ УНИВЕРСИТЕТ

Структурное программирование: предпосылки и назначение структурного программирования, основные критерии оценки качества программы для ЭВМ. Реализация структурного программирования на языке «Е-практикума».

Выполнил:

студент V курса дополнительной специальности "информатика"

Безниско Евгений.

Астрахань - 1999

Предпосылки и назначение структурного программирования.

Традиционная технология программирования формировалась на заре вычислительной техники, когда в распоряжении пользователей были ограниченные ресурсы ЭВМ, а разработчик программ был в то же время и главным ее пользователем. В этих условиях главное внимание обращалось на получение эффективных программ в смысле оптимального использования ресурсов ЭВМ.

В настоящее время, когда сфера применения ЭВМ чрезвычайно расширилась, разработка и эксплуатация программ осуществляется, как правило, разными людьми. Поэтому наряду с эффективностью на первый план выдвигаются и другие важные характеристики программ такие, как понятность, хорошая документированность, надежность, гибкость, удобство сопровождения и т.п. Проблема разработки программ, обладающих такими качествами, объясняется трудоемкостью процесса программирования и связанным с этим быстрым ростом стоимости программного обеспечения.

Для создания "хорошей" программы появляется необходимость придерживаться определенных принципов или определенной дисциплины программирования. Значительный прогресс в области программирования достигается с использованием так называемого структурного программирования.

Появление новой технологии, или, как еще говорят, дисциплины программирования, основанной на структурном подходе, связано с именем известного голландского ученого Э.Дейкстры (1965 г.). В своих работах он высказал предположение, что оператор GOTO может быть исключен из языков программирования и что квалификация программиста обратно пропорциональна числу операторов GOTO в его программах. Такая дисциплина программирования упрощает и структуризирует программу.

Однако представление о структурном программировании, как о программировании без использования оператора GOTO, является ошибочным. Например, Хоор определяет структурное программирование как "систематическое использование абстракции для управления массой деталей и способ документирования, который помогает проектировать программу".

Структурное программирование можно толковать как "проектирование, написание и тестирование программы в соответствии с заранее определенной дисциплиной".

Структурный подход к программированию как раз и имеет целью снижение трудоемкости всего процесса создания программного обеспечения от технического задания на разработку до завершения эксплуатации. Он означает необходимость единой дисциплины на всех стадиях разработки программы. В понятие структурного подхода к программированию обычно включают нисходящие методы разработки программ (принцип «сверху вниз»), собственно структурное программирование и так называемый сквозной структурный контроль.

Основной целью структурного программирования является уменьшение трудностей тестирования и доказательства правильности программы. Это особенно важно при разработке больших программных систем. Опыт применения методов структурного программирования при разработке ряда сложных операционных систем показывает, что правильность логической структуры системы поддается доказательству, а сама программа допускает достаточно полное тестирование. В результате в готовой программе встречаются только тривиальные ошибки кодирования, которые легко исправляются.

Структурное программирование улучшает ясность и читабельность программ. Программы, которые написаны с использованием традиционных методов, особенно те, которые перегружены операторами GOTO, имеют хаотичную структуру. Структурированные программы имеют последовательную организацию, поэтому возможно читать такую программу сверху донизу без перерыва.

Наконец, структурное программирование призвано улучшить эффективность программ.

Итак, структурное программирование представляет собой некоторые принципы написания программ в соответствии со строгой дисциплиной и имеет целью облегчить процесс тестирования, повысить производительность труда программистов, улучшить ясность и читабельность программы, а также повысить ее эффективность.

Основные критерии оценки качества программы для ЭВМ.

Известно, что один и тот же алгоритм может быть реализован на ЭВМ различными способами, т.е. может быть составлено несколько различных программ, решающих одну и ту же задачу.

Таким образом, нужно иметь некоторые критерии оценки программы, с помощью которых можно судить насколько одна программа лучше другой. Анализ и оценка программы носят преимущественно качественный характер.

1. Программа работает и решает поставленную задачу. Понятно, что эта характеристика программы является самой важной.

В связи с этим каждая программа должна быть устроена так, чтобы можно было проверить правильность полученных результатов. Такая проверка проводится в процессе отладки программы, на определенных наборах входных данных, для которых заранее известен ответ. Но отладка может доказать лишь наличие ошибок в программе, но не может доказать правильности программы для всех возможных вычислений, реализуемых с ее помощью. В связи с этим необходима разработка методов аналитической верификации программы.

Для аналитического доказательства правильности программы требуется, чтобы программа легко анализировалась. Это означает, что программа должна быть устроена так, чтобы можно было понять, каким образом с ее помощью получается данный ответ.

2. Минимальное время, затрачиваемое на тестирование и отладку программы. Тестирование и отладка программы – необходимый этап в процессе решения задачи на ЭВМ. Он занимает от трети до половины всего времени разработки программы, поэтому очень важно уменьшить время, затрачиваемое на тестирование и отладку.

Тестирование и отладка программы облегчается, если программа просто анализируется и снабжена необходимыми комментариями, облегчающими ее понимание. Хорошие комментарии могут ускорить процесс отладки.

Понимание и отладка программы облегчается, если она имеет простую и ясную структуру, в частности, если ограничено использование операторов передачи управления (GOTO). Перегруженность программы этими операторами приводит к хаотической структуре и затрудняет отладку.

Еще один важный принцип – использование мнемонических обозначений для переменных. Языки программирования представляют здесь вполне достаточные возможности. Для лучшего понимания программы необходимо использовать мнемонику, отражающую физический (математический, экономический и т.д.) смысл переменной (например, SPEED - скорость).

3. Уменьшение затрат на сопровождение. Разработанная и отлаженная программа предназначена для многократного использования, и ее эксплуатацией, как правило, занимаются не разработчики, а другие программисты, входящие в так называемую группу сопровождения. Программистам, сопровождающим программу, часто приходится продолжать отладку программы и производить ее модернизацию, в связи с изменением технического задания, введением новых средств программного обеспечения или выявлением новых ошибок и недоработок в программе.

Для уменьшения затрат на сопровождение необходимо, чтобы каждый разработчик учитывал сложность сопровождения. Следует разрабатывать, отлаживать и оформлять программу с учетом того, что ее будут использовать и сопровождать другие программисты.

4. Гибкость программы. Разработанная программа обычно находится в эксплуатации длительное время. За это время могут измениться требования к решаемой задаче, техническое задание, требования к программе. Появляется необходимость внести определенные изменения в программу, что в некоторых случаях бывает трудно сделать, т.к. разработчиком не предусмотрена такая возможность. "Хорошая" программа должна допускать модификацию.

5. Уменьшение затрат на разработку. Программирование является коллективным трудом. Состав группы программистов, работающих над решением данной задачи, может по каким-либо причинам измениться. Поэтому проектирование и разработка программы должны вестись таким образом, чтобы было возможно при необходимости передать ее завершение другому программисту. Несоблюдение этого требования часто приводит к срыву сроков сдачи программ в эксплуатацию.

6. Простота и эффективность. Программа должна быть просто организована. Это может проявляться и в структуре программы, и в использовании простых и наиболее естественных средств языка программирования, и в предпочтении простых структур данных и т.п.

Эффективность программы считается одной из главных ее характеристик. Поэтому часто в ущерб другим качествам программы разработчики прибегают к сложным ухищрениям, чтобы уменьшить объем используемой памяти или сократить время выполнения программы. Во многих случаях затрачиваемые на это усилия не оправдывают себя. Разумный подход к повышению эффективности программы состоит в том, чтобы выявить наиболее "узкие" места и постараться их улучшить.

Реализация структурного программирования на языке

«Е-практикума».

К основным методам структурного программирования относится, прежде всего, отказ от бессистемного употребления оператора GOTO и преимущественное использование других структурированных операторов, методы нисходящего проектирования разработки программы, идеи пошаговой детализации и некоторые другие соглашения, касающиесся дисциплины программирования.

Всякая программа, в соответствии с структурным подходом к программированию, может быть построена только с использованием трех основных типов блоков.

1
. Функциональный блок, который на блок-схеме изображается в виде прямоугольников с одним входом и одним выходом:

Функциональному блоку в языках программирования соответствуют операторы ввода и вывода или любой оператор присваивания.

В виде функционального блока может быть изображена любая последовательность операторов, выполняющихся один за другим, имеющая один вход и один выход.

2

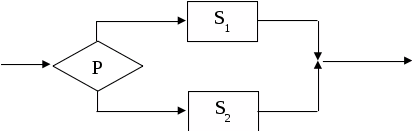

. Условная конструкция. Этот блок включает проверку некоторого логического условия (P), в зависимости от которого выполняется либо один (S_>1>), либо другой (S_>2>) операторы:

На языке "Е-практикума":

. если <условие>

. . то <оператор1>

. . иначе <оператор2>

. все

3
. Блок обобщенного цикла. Этот блок обеспечивает многократное повторение выполнения оператора S пока выполнено логическое условие P:

На языке "Е-практикума" циклы реализуются 2 способами. Цикл с параметром:

. нц для <параметр> от <нач.значение> до <кон.значение>

. . <оператор1>

. . <оператор2>

. . ...

. кц

Цикл с предусловием:

. нц пока <условие>

. . <оператор1>

. . <оператор2>

. . ...

. кц

При конструировании программы с использованием рассмотренных типов блоков эти блоки образуют линейную цепочку так, что выход одного блока подсоединяется ко входу следующего. Таким образом, программа имеет линейную структуру, причем порядок следования блоков соответствует порядку, в котором они выполняются.

Такая структура значительно облегчает чтение и понимание программы, а также упрощает доказательство ее правильности. Так как линейная цепочка блоков может быть сведена к одному блоку, то любая программа может, в конечном итоге, рассматриваться как единый функциональный блок с один входом и одним выходом.

При проектировании и написании программы нужно выполнить обратное преобразование, то есть этот блок разбить на последовательность подблоков, затем каждый подблок разбить на последовательность более мелких блоков до тех пор, пока не будут получены "атомарные" блоки, рассмотренных выше типов. Такой метод конструирования программы принято называть нисходящим ("сверху вниз").

При нисходящем методе конструирования алгоритма и программы первоначально рассматривается вся задача в целом. На каждом последующем этапе задача разбивается на более мелкие подзадачи, каждая подзадача, в конечном итоге на еще более мелкие подзадачи и так до тех пор, пока не будут получены такие подзадачи, которые легко кодируются на выбранном языке программирования. При этом на каждом шаге уточняются все новые и новые детали ("пошаговая детализация").

В процессе нисходящего проектирования сохраняется строгая дисциплина программирования, то есть разбиение на подзадачи осуществляется путем применения только рассмотренных типов конструкций (функциональный блок, условная конструкция, обобщенный цикл), поэтому, в конечном итоге, получается хорошо структурированная программа.

На языке "Е-практикума" последовательную детализацию можно реализовать в виде вспомогательного алгоритма (подпрограммы, процедуры, функции).

...

нач

. ...

. вспомогательный_алгоритм(...)

. ...

кон

алг [<тип>] вспомогательный_алгоритм(...)

дано ...

надо

нач

. ...

кон

В настоящее время в помощь структурному подходу к прораммированию появилось новое направление - объектное программирование, не отменяющее, а дополняющее принципы структурного подхода, позволяющее разрабатывать и модернизировать программный код с меньшими затратами времени, распределять задачу программирования между большим количеством программистов.
