Струйные принтеры (работа 1)

План

Введение

История создания

Типы и модели

Устройства

Принцип работы

Программное обеспечение

Интерфейс

Разъемы, порты

Заключение

Введение

Что бы ни говорили о превосходстве электронных носителей ин­формации над бумажными, похоже, век бумаги и печатного текста пройдет еще не скоро. Давно известно, что напечатанный текст вос­принимается совершенно иначе, чем его «электронная» копия на экра­не монитора. И до того светлого дня, когда безбумажный стандарт ин­формации восторжествует и нам больше не придется переводить на бу­магу весело шумящие леса...

Мы будем печатать. А значит, что старина принтер останется таким же неизменным атрибутом любого офиса и даже квартиры.

За последние пару лет в принтерном мире произошла настоящая ре­волюция. Бывшие некогда дорогой игрушкой струйные принтеры по цене «скатились» до уровня комплекта из хорошей мыши и клавиату­ры. Примитивные, скрежетавшие на всю комнату игольчатые, матрич­ные принтеры канули в Лету. Того и гляди, стандартом станут лазерные принтеры.

Струйные, лазерные, матричные... Что стоит за каждым из этих тер­минов? А стоит ни много, ни мало — целая эпоха...

Матричные принтеры появились в эпоху, когда никто всерьез и не за­думывался о серьезной работе с графикой. Практически все компьюте­ры работали в символьном режиме. А это значит, что точно таким же уз­ким набором стандарт­ных печатных символов оперировал и принтер.

Матричные принте­ры назывались еще и игольчатыми. Их печа­тающее устройство со­держало в себе некото­рое число (9 или 25) иголок, которые выска­кивали из головки и на­носили удар по крася­щей ленте, похожей на машинописную. От удара иголочки на бумаге оставалась точка. А комбинация иголочек давала символ — бук­ву или цифру.

В основном, конечно, матричные принтеры были черно-белыми. Однако довольно скоро появились и их цветные коллеги, работавшие с многоцветной печатной лентой. Такие уже неплохо справлялись и с графикой, выдавая полноцветные картинки...

Матричные принтеры были достаточно быстрыми — быстрее, чем многие из современных струйных принтеров. Недорогими в эксплуата­ции. И — страшно шумными. Верещание и скрежет принтера могли превратить в инвалида умственного труда даже самого крепкого работ­ника — не в этом ли причина того, что эти устройства при первой же возможности «сошли со сцены», уступив место принтерам нового по­коления — струйным.

Струйные принтеры. Время символов ушло. Наступила эпоха Windows — эпоха графики, красивых картинок, ярких, четких, типографского каче­ства шрифтов. И на арену вышел новый тип принтеров — струйные. Пе­чатным устройством в этом принтере были уже не иголки и красящая лента, а емкость со специальными чернилами, которые выбрызгивались на бумагу из миниатюрных дырочек-сопел под большим давлением. На бумаге оставалась крохотная капелька, диаметр которой был в десятки раз меньше, чем диаметр точки от матричного принтера. Соответственно го­раздо более четкими и реалистичными стали выдаваемые этим принте­ром картинки — качест­во отпечатков последних моделей нетрудно пере­путать с отпечатанными в типографии. И при этом струйные принтеры практически не шумели!

Были (и есть до сих пор) у «струнников» и недостатки. Во-первых, скорость. Печать одной страницы текста на струйном принтере за­нимает от 30 секунд до 1—2 минут, а картин­кии того дольше. Во-вторых, стоимость печа­ти на струйном принте­ре до сих пор остается высокой: с учетом рас­хода чернил и стоимости специальной бумаги она составляет 10—25 цен­тов за лист. А главное — стоило капнуть на лист со «струйной» распечат­кой каплю воды, чтобы чернила сразу же по­плыли, образовав безоб­разную кляксу.

История создания

Методу струйной печати уже почти сто лет. Лорд Рейли, лауреат нобелевской премии по физике, сделал свои фундаментальные открытия в области распада струй жидкости и формирования капель еще в прошлом веке, датой рождения технологии струйной печати можно считать только 1948 год. Именно тогда шведская фирма Siemens Elema подала патентную заявку на устройство, работающее как гальванометр, но оборудованное не измерительной стрелкой, а распылителем, с помощью которого регистрировались результаты измерений.

И даже теперь, спустя почти полвека, эта гениально простая система печати применяется, например, в медицинских приборах. Правда, жидкостный осциллограф способен печатать лишь кривые, а не тексты и графики. Эта эффективная схема была усовершенствована, и появился новый струйный принтер, функционирующий по принципу непрерывного распыления красителя или печати под высоким давлением.

Разработчики воспользовались закономерностью, выявленной лордом Рейли : струя жидкости стремится распасться на отдельные капли. Нужно только чуть подправить случайный процесс распадения струи, накладывая с помощью пьезоэлектрического преобразования на струю красителя, выбрасываемую под высоким давлением (до 90 бар), высокочастотные колебания давления.

Таким способом может выбрасываться до миллиона капель в секунду. Их размеры зависят от геометрической формы сопел-распылителей и составляют всего лишь несколько микрон, а скорость, с которой они долетают до бумаги, достигает 40 м/с.

Благодаря высокой скорости полета капель допускается использовать поверхности с сильными неровностями и в зависимости от требований к качеству печати размещать их на расстоянии 1-2 см от сопла-распылителя. В результате можно наносить маркировку, например данные о сроке годности товара на картонные коробки, бутылки, консервные банки, яйца или кабели. Эту технологию печати нетрудно узнать по точкам, кажущимся неравномерными и как бы обтрепанными.

С начала 70-х годов необычайно активизировалась исследовательская деятельность, направленная на создание систем без недостатков, свойственных системам печати под высоким давлением. Первое решение, найденное специалистами - печатающие головки с пьезоэлектрическими преобразователями, испускающие по запросу отдельные капли красителя.

Типы и модели

Печатающие устройства с исполнительными пьезоэлектрическими механизмами.

Первые заявки на регистрацию изобретения систем струйной печати с исполнительными пьезоэлектрическими механизмами были поданы в 1970 и 1971 гг. На протяжении нескольких лет различные фирмы и институты проводили фундаментальные исследования, пока, наконец, компании Siemens не удалось облечь этот принцип в приемлемую для рынка форму. В 1977 г. Был продемонстрирован первый струйный принтер с дозированным выбросом красителя. Этот принтер, оснащенный двенадцатью соплами-распылителями и печатающий почти бесшумно со скоростью 270 символов в секунду, произвел революцию даже в кругах специалистов.

Siemens в качестве электромеханического преобразователя использовала пьезоэлектрическую трубочку, вмонтированную в канал из литьевой смолы. Все каналы заканчиваются пластиной с калиброванными отверстиями для распыления, расположенной на передней стороне устройства. Передача электроэнергии и красителя производится исключительно посредством колебаний давления, распространяющихся в канале в соответствии с законами акустики. Колебания, достигающие конца канала, отражаются там с инверсией фазы, т.е. в этом месте колебание с пониженным давлением и наоборот.

Пьезопластины.

В начале 1985 г. компания Epson представила первый из своих пьезопланарных струйных принтеров.

Вместо пьезоэлектрических трубочек, как у Siemens, на печатающих головках Epson, выполненных из структурированных стеклянных пластинок, укреплены небольшие пьезопластинки. Если к ним приложить электрическое напряжение, их диаметр чуть-чуть изменится, но и этого будет достаточно, чтобы они согнулись вместе с пассивной стеклянной многослойной подложкой подобно биметаллической пластине, что приведет к возникновению в канале красителя выталкиваются тем же способом, что и в печатающих головках с пьезотрубочками.

В 1987 г. компания Dataproducts предложила другой принцип использования пьезоэлектриков для струйной печати, основанный на применении пластинчатого пьезопреобразователя. В последующие годы этот метод оставался сравнительно малоизвестным причем не столько из-за конструкции на базе преобразователя, сколько из-за жидких восковых чернил, которые применялись во всех струйных принтерах с пластинчатым пьезопреобразователем производства Epson

Согласно этому методу пьезопреобразователь, представляющий собой длинную плоскую пластинку (ламель), размещается позади небольшого резервуара с красителем. При воздействии на ламель импульсов напряжения ее длина немного меняется, что приводит к всплескам давления внутри резервуара, которые, в свою очередь, выталкивают капли из сопла-распылителя.

Пластинчатые пьезопреобазователи сочетают в себе преимущества как плоских, так и трубчатых систем высокую частоту распыления и компактную конструкцию. Сегодня на печатающие головки с пьезоламелями делают ставку такие фирмы, как Dataproduts, Tektronix и Epson.

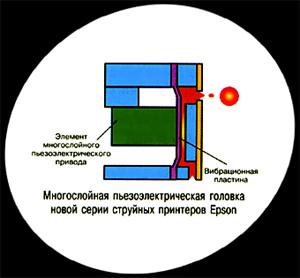

В начале 1994 года Epson продемонстрировал пьезотехнологию MACH (Multilayer Actuator Head - головка с многоуровневым исполнительных механизмом). Тем не менее и в пьезоэлектрических печатающих головках MACH-головках применяются пьезоламели. Правда, компании Epson удалось изготовить пьезоламели одного ряда сопел-распылителей в едином блоке (Multilayer). Таким образом оказалось возможным еще уменьшить размеры печатающей головки, разместить преобразователи, каналы и сопла-распылители с меньшей дистанцией и одновременно снизить производственные расходы.

Печатающие устройства с термографическими исполнительными механизмами.

В 1985 году сенсацию вызвал Thinkjet компании Hewlett-Packard - первый струйно-пузырьковый термопринтер. Метод пузырьково-струйной термопечати за несколько лет покорил рынок (количество проданных струйных термопринтеров составило 10 млн.)

В чем же революционность этой технологии? Как часто бывает в подобных случаях, достижением стало сокращение производственных расходов. Если пьезоэлектрические печатающие механизмы приходилось с большим или меньшим трудом собирать из множества отдельных деталей, то пузырьково-струйные печатающие головки, представляющие собой кристаллы на кремниевых подложках, изготавливались по тонкослойной технологии сотнями.

При тонкослойной технологии применяются в принципе те же производственные процессы, что и при изготовлении интегральных схем. Каналы подачи красителя, сопла-распылители, исполнительные механизмы и токоподводящие шины возникают при поочередном нанесении слоев на подложки, например способом ионно-лучевого напыления, и последующем структурировании этих слоев.

Таким образом, по завершении процесса производства, насчитывающего более сотни шагов, на одной подложке появляется очень много термопечатающих элементов. Все структуры должны быть выполнены с точностью до тысячной доли миллиметра. Кроме того, малейшее загрязнение при производстве приводит к отказу. По этой причине пузырьково-струйные печатающие элементы изготавливаются в чистых помещениях и с применением машин, типичных для полупроводниковой промышленности.

Поскольку головки струйно-пузырьковой термопечати изготавливаются по тому же принципу, что и интегральные микросхемы, напрашивается мысль об интеграции последних в печатающие кристаллы. И первый шаг в этом направлении сделала фирма Canon, встроив в печатающие головки своих принтеров транзисторную матрицу. Примеру Canon последовала компания Xerox, выпустившая в 1993 году модель пузырьково-струйного принтера с головкой, оборудованной 128 распылителями, и полностью интегрированным последовательно-параллельным преобразователем.

Функционирование пузырьково-струйного сопла-распылителя:

Сначала сильный импульс напряжения длительностью 3-7 мкс подается на крохотный нагревательный элемент, который мгновенно накаляется до 500 гр. Цельсия. На его поверхности температура превышает 300 гр. Цельсия. Мощность нагрева поверхности настолько велика, что при увеличении длительности импульса напряжения всего лишь на несколько микросекунд нагревательный элемент моментально бы разрушился.

Сразу же в тонкой пленке над нагревательным элементом начинают кипеть чернила, и через 15 мкс образуется закрытый пузырек пара высокого давления (до 10 бар). Он выталкивает каплю чернил из сопла-распылителя, при чем скорость полета капли достигает 10 м/с и более. Через 40 мкс пузырек, соединившись с атмосферой, опять опадает, однако пройдет еще 200 мкс, пока новые чернила под действием капиллярных сил не будут засосаны из резервуара.

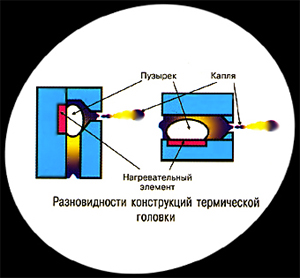

С самого начала пузырьково-струйные печатающие головки делились на две группы. Компания Canon, изобретатель системы, предпочла вариант Edlgeshooter. Почти одновременно фирма Hewlett-Packard разработала головку типа Sidechooter, которую теперь изготавливает и компания Olivetti.

Головка Edgeshooter, как становится ясно уже из названия, разбрызгивает чернильные капли "за угол", т.е. перпендикулярно к направлению образования пузырьков. В головке Sideshooter, где пластина с соплами-распылителями находится поверх нагревательных элементов и каналов подачи чернил, пузырьки и капли движутся в одном направлении. Поскольку края сопел-распылителей в головках типа Sideshooter сделаны из однородного, а не из различных материалов, как в Edgeshooter, процесс изготовления распылителей с отверстиями определенного размера для Sideshooter значительно проще, чем для головок Edgeshooter. Кроме того, приходится учитывать неодинаковое смачивание разнородной поверхности головки Edgeshooter.

Требования к качеству чернил для любой системы струйной термопечати очень высоки, значительно выше, чем пьезосистемах. Принцип функционирования и высокие температуры обусловливают применение только смешанных растворимых красителей на водяной основе.

Красители должны соответствовать целому ряду требований:

- быть совместными с материалами, из которых сделан печатающий механизм;

- не образовывать отложений в каналах и распылителях, а также не расслаиваться;

- храниться в течении длительного времени;

- обладать определенными показателями плотности, вязкости и поверхностного натяжения при температурах от 10 до 40 гр. Цельсия;

- ну служить питательной средой для образования бактерий и водорослей;

- не содержать ядовитых или канцерогенных веществ и не возгораться.

К тому же красители для струйной термопечати должны образовывать пузырьки пара без отложения осадков и выдерживать кратковременное нагревание до 350 гр. Цельсия.

И так мы видим, что способ струйной печати, зародившийся около 50 лет назад, - относительно молодая технология. Вполне вероятно, что струйные принтеры завоюют массовый рынок, вытесняя, таким образом, матричные принтеры. Если же разработчикам удастся повысить разрешение и скорость печати струйных принтеров, то изготовителям лазерных принтеров придется всерьез побороться за место на рынке.

До сих пор никакой другой метод печати не порождал такого разнообразия вариантов, как струйная печать, при чем не подлежит сомнению что возможность этой технологии еще долго не будет исчерпана.

Как устроен струйный принтер

Струйный принтер является дальнейшим развитием идеи матричного принтера, поэтому в его конструкции сохранены многие из элементов предшественника.

Главным элементом струйного принтера является печатающая головка. Печатающая головка состоит из большого количества сопел, к которым подводятся чернила. Чернила подаются к соплам за счет капиллярных свойств и удерживаются от вытекания за счет сил поверхностного натяжения жидкости. В головку встроен специальный механизм, позволяющий выбрасывать из сопла микроскопическую капельку чернил. В зависимости от устройства этого механизма различают принадлежность принтера к тому или иному классу.

В струйных принтерах используется один из двух методов выбрасывания чернильных капель:

Пьезоэлектрический (Epson);

Метод газовых пузырьков (Canon, НР).

В основе пьезоэлектрической технологии лежит способность пьезоэлемента деформироваться под воздействием электрического поля. В каждое сопло печатающей головки встроена плоская мембрана, изготовленная из пьезокристалла. Под воздействием электрического импульса мембрана деформируется, а создаваемое при этом давление выбрасывает из сопла микроскопическую каплю чернил.

 В основе метода газовых пузырьков лежит быстрое нагревание небольшого объема до температуры кипения. Скорость нагрева столь велика, что она подобна взрывному процессу. Образующийся при этом пар выбрасывает из сопла микроскопическую каплю чернил. Для реализации этого метода в каждое сопло встраивается микроскопический нагревательный элемент.

Каждый из этих двух способов по-своему привлекателен, однако каждый из них не свободен и от недостатков.

    Пьезоэлектрическая технология наиболее дешевая, отличается более высокой надежностью (т. к. не используется высокая температура). Этот способ управления менее инерционен, чем нагрев, что позволяет повысить скорость печати.

    Пузырьковая технология связана с высокой температурой. При высокой температуре нагреватель со временем покрывается слоем нагара, поэтому в принтерах, использующих эту технологию, печатающая головка довольно часто выходит из строя. В таких случаях она вместе с резервуаром для чернил образует конструктивный единый узел.

Печатающие головки могут конструктивно объединяться с чернильным картриджем и заменяться одновременно с ним, а могут быть установлены в принтере постоянно - при этом заменяется только картридж. Каждый из этих вариантов имеет свои достоинства и недостатки. Казалось бы, что чернильная емкость без печатающей головки должна стоить намного дешевле, чем в комбинации с печатающей головкой. На деле этого не происходит и заметного удешевления эксплуатации при постоянно установленной в принтере печатающей головки не наблюдается. В то же время, легко сменная печатающая головка позволяет легко выйти из затруднений, связанных с засыханием чернил в ее каналах. Следует помнить, что если чернила засохнут в головке, то ее, как правило, следует менять, если своевременно не будут приняты соответствующие меры. Для того, чтобы уменьшить риск засыхания чернил в каналах головки, предусматривается специальное положение парковки. В большинстве принтеров предусмотрена функция очистки сопел. Тем не менее, все это не дает полной уверенности, что при эксплуатации печатающую головку не придется менять.

Головка вместе с емкостями для чернил закрепляется на каретке, которая по специальной направляющей совершает возвратно-поступательное движение поперек листа бумаги. Хотя способ "объединения печатающей головки и емкости для чернил конструктивно наиболее прост и в силу этого получил самое широкое распространение, он не является оптимальным. Дело в том, что каретка должна достаточно быстро двигаться, а также достаточно быстро изменять направление движения, ибо скоростью ее движения определяется скорость печати. Для этого подвижная каретка должна быть мало инерционной, т. е. иметь возможно меньшую массу. С этой целью уменьшают объем емкости для чернил. Поэтому, предпочтительнее оказывается размещение емкости для чернил на неподвижной части принтера, а подачу чернил к печатающим головкам осуществлять с помощью специальных трубопроводов.

Такая система позволяет повысить скорость печати и одновременно увеличить емкости для чернил, однако система трубопроводов конструктивно столь сложна, что такая конструкция используется очень редко.

В процессе печати лист бумаги перемещается вдоль тракта печати при помощи специального механизма. Его основу составляет обрезиненный валик, приводимый во вращение шаговым двигателем. К валику бумага прижимается вспомогательными обрезиненными роликами. Протяжка происходит за счет сил трения при повороте валика. В старых конструкциях принтеров бумага для печати заправлялась в принтер полистно. Это было очень неудобно, так как при печати многостраничных документов требовалось постоянное присутствие оператора только для того, чтобы вкладывать в принтер очередной лист бумаги и повторно запускать процесс печати. В современных принтерах процесс подачи бумаги автоматизирован. В приемный лоток принтера можно заложить перед началом печати стопку бумаги, очередной лист из которой по мере необходимости автоматически будет захватываться, и подаваться в печатный тракт. Количество листов бумаги, которое может быть заложено в приемный лоток в разных моделях принтеров отличается, но обычно оно составляет 50-100 листов. Драйверы, управляющие процессом печати, позволяют устанавливать необходимое количество копий и указывать страницы или части страниц, которые должны быть распечатаны. Автоматизация процесса подачи бумаги сделала эксплуатацию принтера исключительно комфортной. Эти удобства особенно ощутимы при больших объемах печати: достаточно заложить в приемный лоток бумагу, указать параметры печати и запустить выполнение программы печати. Все остальное принтер сделает автоматически. Дальнейшее развитие идеи автоматизации привело к созданию принтеров, которые позволяют производить печать в автоматическом режиме, используя обе стороны листа. Правда, такие устройства еще достаточно дороги и используются лишь в некоторых дорогих моделях принтеров.

Конструктивно устройство для подачи бумаги выполняется различно в разных типах принтеров, однако существуют две основных схемы, те или иные варианты которых используются наиболее часто. Каждая из этих схем по-своему удобна, и, в то же время, каждая не свободна от некоторых недостатков. Схемы с верхней подачей бумаги требуют наличия достаточной зоны обслуживания сверху корпуса принтера, поэтому такие принтеры мало пригодны (или иногда даже вовсе не пригодны) для установки в нишах с ограниченной высотой. Расположенный снизу приемный лоток часто делается откидным, а иногда и вовсе отсутствует. При таком устройстве принтер занимает меньше места на рабочем столе, что иногда немаловажно. Такая конструкция используется в принтерах Epson, Canon. В схемах с нижней подачей приемный лоток располагается над подающим, что обеспечивает максимум удобств при эксплуатации. Такая схема расположения лотков характерна для большинства струйных принтеров, выпускаемых под торговой маркой HP. Ненужность верхней зоны обслуживания позволяет устанавливать этот принтер в нишах ограниченной высоты (равной высоте самого принтера). К недостаткам таких принтеров следует отнести то, что они занимают больше места на рабочем столе. Иногда это компенсируется возможностью складывать приемный и подающий лотки в нерабочем состоянии. В таких случаях, для приведения принтера в работоспособное состояние необходимы вспомогательные операции по приведению лотков в рабочее положение. В большинстве принтеров HP лотки не складываются, что обеспечивает постоянную готовность к работе.



Синхронное взаимодействие всех механизмов принтера, а также его связь с системным блоком ПК обеспечивается устройством управления. Это сложное электронное устройство, представляющее собой мини-компьютер. Именно оно осуществляет двухсторонний обмен информацией с ПК, хранение и необходимые преобразования информации, формирование управляющих сигналов на рабочие органы принтера.

Для контроля за состоянием принтера обычно предусмотрены элементы управления и индикации. Управление осуществляется при помощи кнопок, а индикация - светодиодов. Число органов управления, как правило, невелико, а иногда они вообще отсутствуют, а управление принтером и индикация его состояния производятся при помощи самого ПК.

Для подключения принтера к ПК используется параллельный порт. Первоначально принтеры подключались к ранее разработанному последовательному порту RS-232. Однако этот порт был достаточно дорогим (он не интегрировался в системную плату, как это принято сегодня, а располагался на отдельной плате расширения), что останавливало потенциальных покупателей принтеров. С целью решения этой проблемы фирма Centronics в 1976 году разработала специально для подключения принтеров параллельный 8-ми битный интерфейс. Новый интерфейс оказался не только дешевле последовательного, но и гораздо производительнее обеспечивая 500 Кбит/с (вместо 20 Кбит/с для последовательного порта). Единственным недостатком нового порта была относительно небольшая длина соединительного кабеля, которая для нормальной работы не должна превышать 1,8 м (против 15м для последовательного порта). Этот недостаток для работы с принтером был несущественен по сравнению с массой достоинств, и новый интерфейс стал повсеместно применяться для подключения принтеров. С тех пор параллельный порт неоднократно усовершенствовался.

Все элементы конструкции, входящие в принтер, собраны на металлическом шасси, которое часто выполняет роль нижней плоскости принтера. Элементы конструкции закрыты пластмассовым корпусом. Центральную часть принтера занимает тракт прохождения бумаги. Слева обычно размещаются элементы привода, а с правой стороны - место парковки головок. Здесь часто размещаются устройства управления и контроля и управляющая электроника. Обычно компоновка принтера достаточно плотная и, несмотря на кажущиеся большие габариты, свободное место внутри принтера практически отсутствует. Это обстоятельство иногда вынуждает делать выносной блок питания, который в эксплуатации менее удобен. Встроенные блоки питания обычно устанавливаются в принтерах Epson, для принтеров HP и Canon характерен выносной блок питания.

Принцип работы

Принцип работы струйных принтеров напоминает игольчатые принтеры. Вместо иголок здесь применяются тонкие сопла, которые находятся в головке принтера. В этой головке установлен резервуар с жидкими чернилами, которые через сопла как микрочастицы переносятся на материал носителя. Число сопел находится в диапазоне от 16 до 64, а иногда и до нескольких сотен.

Для хранения чернил используются два метода:

1) головка принтера объединена с резервуаром для чернил; замена резервуара с чернилами одновременно связана с заменой головки;

2) используется отдельный резервуар, который через систему капилляров обеспечивает чернилами головки принтера.

В основе принципа действия струйных принтеров лежат:

    пьезоэлектрический метод;

    метод газовых пузырей.

Для реализации пьезоэлектрического метода в каждое сопло установлен плоский пьезокристалл, связанный с диафрагмой. Под воздействием электрического тока происходит деформация пьезоэлемента. При печати, находящийся в трубке пьезоэлемент, сжимая и разжимая трубку, наполняет капиллярную систему чернилами. Чернила, которые отжимаются назад, перетекают обратно в резервуар, а чернила, которые выдавились наружу, образуют на бумаге точки. Струйные принтеры с использованием данной технологии выпускают фирмы Epson, Brother и др.

Метод газовых пузырей базируется на термической технологии. Каждое сопло оборудовано нагревательным элементом, который, при пропускании через него тока, за несколько микросекунд нагревается до температуры около 500 градусов. Возникающие при резком нагревании газовые пузыри стараются вытолкнуть через выходное отверстие сопла порцию (каплю) жидких чернил, которые переносятся на бумагу. При отключении тока нагревательный элемент остывает, паровой пузырь уменьшается, и через входное отверстие поступает новая порция чернил. Данная технология используется в изделиях фирм Hewlett-Pаckard и Canon.

Цветные струйные принтеры имеют более высокое качество печати по сравнению с игольчатыми цветными принтерами и невысокую стоимость по сравнению с лазерными. Цветное изображение получается за счет использования (наложения друг на друга) четырех основных цветов. Уровень шума струйных принтеров значительно ниже, чем у игольчатых, поскольку его источником является только двигатель, управляющий перемещением печатающей головки. При черновой печати скорость струйного принтера значительно выше, чем у игольчатого. При печати с качеством LQ скорость составляет 3-4 (до 10) страницы в минуту. Качество печати зависит от количества сопел в печатающей головке - чем их больше, тем выше качество. Большое значение имеет качество и толщина бумаги. Выпускается специальная бумага для струйных принтеров, но можно печатать на обычной бумаге плотностью от 60 до 135 г/кв.м. В некоторых моделях для быстрого высыхания чернил применяется подогрев бумаги. Разрешение струйных принтеров при печати графики составляет от 300*300 до 720*720 dpi.

Основной недостаток струйного принтера

- возможность засыхания чернил внутри сопла, что приводит к необходимости замены печатающей головки.

Разъемы и порты.

Последовательный порт и интерфейс USB

Эту новинку, успешно де­бютировавшую два года назад, не зря называли одной из самых значи­тельных новаций десятилетия. Порт US В призван положить конец раз­нобою портов и устройств на компьютере: отныне все они должны под­ключаться только через USB!

Более того — если к каждому из старых портов можно было подклю­чить только одно устройство, то на один USB-порт их можно подклю­чить аж 127! Секрет прост: все USB-устройства могут подключаться к компьютеру «по цепочке» — в том случае, если у каждого «звена» име­ется свой USB-порт или USB- несколько портов одновременно.

Так, по схеме «бабка за дедку, дедка за репку», и выстраиваются в цепь совершенно различные устройства — мышь и клавиатура, мони­тор и принтер, сканер и цифровая фотокамера, колонки и модем... Единственное правило, которое следует соблюдать при работе с USB -первыми в цепочке должны быть самые производительные устройства: принтер, сканер, колонки, накопители. А в самом конце — медленные клавиатура и мышь.

Еще одно важное качество USB — этот интерфейс позволяет подклю­чать к компьютеру любые устройства без перезагрузки системы, «горячим» способом. Идеология «включил и работай» была бальзамом на рану несча­стным пользователям, уставшим от бесконечных установок и перезагрузок.

Скорость первой модификации USB (а именно к этому стандарт; относятся все устройства, выпущенные до конца 2000 года) составляв' около 12 Мбайт/с (на деле ряд подключенных к USB устройств работает с куда меньшей скоростью — до 1,5 Мбайт/с). Новая спецификация шины USB 2.0, принятая в апреле 2000 года, планирует увеличить скорость передачи данных до 60 Мбайт/с, однако новые устройства, поддерживающие такую скорость обмена, вышли на рынок только в конец года USB 2.0 совместима с устройствами USB старого формата, работать они будут с прежней скоростью).

Порт и интерфейс FireWire (IEEE 1394). Как ни была бы быстра и удобна шина USB, а все же существовали устройства, которым обеспечиваемой этим стандартом скорости было явно маловато. Например, чтобы передать на компьютер видеоизображение с цифровой видеокамеры (три года назад эти устройства как раз начали входить в моду) требовалась пропускная способность в десятки раз выше

Появиться-то этот стандарт появился, а массовым все же не стал, Пропускная способность FireWire до поры до времени была явно через мерной, цифровыми видеокамерами до сей поры обзавелись не боле нескольких процентов пользователей. Сверх того, разработчик FireWire пожадничали, обязав производителей материнских плат FireWire-контроллеров платить им по несколько долларов с каждого проданного чипа...

Все это и затормозило продвижение ШЕЕ 1394 на рынок. Однако 1999 году потребность в высокоскоростном интерфейсе возникла у целого класса устройств — мобильных накопителей, цифровых фотокамер, устройства для ввода в компьютер графики и звука. В итоге популярность FireWire резко выросла, и поговаривают даже, что к конца 2001 года этот порт будет иметь добрая половина материнских плат Правда, остается не ясным, сможет ли FireWire выжить в битве с новорожденным стандартом USB 2.0, который обеспечивает такую же скорость передачи данных...

Сегодня контроллеры FireWire устанавливаются в материнскую! плату дополнительно, в виде отдельной платы для разъема PCI.

Так же еще существует параллельный порт (LPT) Предназначен для подключения принтера. До недавнего времени отличался сравнительно высокой скоростью передачи данных (около 2-х Мб/с)

Как правило, LPT-разъем находится на задней стенки ПК.

Заключение.

Мы рассмотрели Струйные принтеры и видим, что он удобен в эксплуатации, а также боле пригоден для определенных родов деятельности. Так скажем, струйные принтера наиболее подходят для домашнего использования и не больших фирм, если основная задача - распечатка текстов, так как здесь не требуется высокое качество печати. Лазерные принтеры это более качественное решение тех же задач, которые решают струйные принтера (за исключением работы с цветом, где качество струйных принтеров выше). Матричные принтера используются там, где не требуется качество, а нужна надежность и наименьшие расходы по использованию.

Но всё же, в общем, все фирмы производители принтеров преследуют такие задачи как:

    максимально улучшить качество выводимого на печать

    увеличить скорость печати

    уменьшения затрат требуемых для печати

И учитывая, что процесс модернизации и улучшения каждого из видов печати не завершен, то, возможно, что все выше описанное на данный момент может являться историей.

Литература.

    Выбор, сборка, абгрейд качественного компьютера .Кравацкий, М. Рамендик

    Сайты крупнейших производителей принтеров.

    Журнал “HARD’n’SOFT”

    Журнал “КомпьютерПресс”
