Возможные типы локальных сетей в офисе фирмы
МГУС
институт туризма и гостеприимства
Курсовая работа
по информатике и ВТ
тема: “Возможные типы локальных сетей в офисе фирмы”.
Преподаватель:
Герасимов А.Н.
Студентка: Лукина Е.А.
группа Т1-2
Москва 2000
Содержание
Введение 3
Понятие локальных сетей 5
Классификация локальных сетей 6
Два типа сетей 6
Одноранговая сеть 7
Сеть с централизованным управлением 9
Компоновка сети 9
Топология сети 9
Шина 10
Кольцо 11
Звезда 12
Комбинированные сети 14
Звезда-шина 14
Звезда-кольцо 14
Подключение сетевых компонентов 14
Основные группы кабелей 14
Передача сигналов 15
Беспроводные сети 16
Платы сетевого адаптера 16
Функционирование сети 17
Сетевые модели OSI и IEEE Project 802 17
Драйверы 18
Передача данных по сети 18
Протоколы 18
Методы доступа, применяемые в локальных сетях 19
Сетевые архитектуры 20
Ethernet 20
Arcnet 21
Token-Ring 22
Актуальность локально-вычислительных сетей 22
Список использованной литературы 24
Введение
С распространением электронно-вычислительных машин нетрудно предсказать рост в потребности передачи данных. На сегодняшний день в мире существует более 130 миллионов компьютеров и более 80% из них объединены в различные информационно-вычислительные сети от малых локальных сетей в офисах до глобальных сетей типа Internet. Всемирная тенденция к объединению компьютеров в сети обусловлена рядом важных причин, таких как ускорение передачи информационных сообщений, возможность быстрого обмена информацией между пользователями, получение и передача сообщений не отходя от рабочего места, возможность мгновенного получения любой информации из любой точки земного шара, а так же обмен информацией между компьютерами разных фирм и производителей, работающих под разным программным обеспечением. Такие огромные потенциальные возможности которые несет в себе вычислительная сеть и тот новый потенциальный подъем который при этом испытывает информационный комплекс, а так же значительное ускорение производственного процесса не дают нам право не принимать это к разработке и не применять их на практике.
Подавляющая часть компьютеров западного мира объединена в ту или иную сеть. Опыт эксплуатации показывает, что около 80 процентов всей пересылаемой информации замыкается в рамках одного офиса, поэтому особое внимание разработчиков стали привлекать так называемы локальные вычислительные сети. Локальные вычислительные сети отличаются от других тем, что они обычно ограничены умеренной географической областью.
Промышленность производства локальных сетей развивалась с поразительной быстротой за последние несколько лет. Внедрение локальных сетей мотивируется в основном повышением эффективности и производительности персонала. Эта цель провозглашается фирмами-поставщиками локальных сетей, руководством учреждений и разработчиками локальных сетей.
Наличие в офисе, конторе, учреждении ЛВС создает для ее пользователей новые возможности интегрального характера, благодаря системам ПК и другому оборудованию сети.
Организуется автоматизированный документооборот (электронная почта), создаются различные массивы управленческой, коммерческой и другой информации общего назначения, и персонально используются вычислительные ресурсы всей сети, а не только отдельного компьютера. Появляются возможности использования различных средств или инструментов решения различных задач (инженерных, финансовых, издательских и т.д.).
Кроме организации внутренних служб, ЛВС позволяют организовывать внешнюю, по отношению к обслуживаемому учреждению, службы: телексная связь, почтовая корреспонденция, электронные доски объявлений и газеты, а также выход в региональные (глобальные) сети и использование их услуг.
Понятие локальных сетей
Локальная вычислительная сеть (ЛВС) (LAN – Local Area Network ) – это группа расположенных в пределах некоторой территории компьютеров, связанных друг с другом с помощью соответствующих средств коммуникаций, которые совместно используют программные и аппаратные ресурсы. Такая сеть обычно предназначается для сбора, передачи рассредоточенной и распределенной обработки информации в пределах одного предприятия или организации. Она может быть ориентирована на выполнение определённых функций в соответствии с профилем деятельности предприятия.
Локальные сети предназначены для реализации таких прикладных функций, как передача файлов, электронная графика, обработка текстов, электронная почта, доступ к удаленным базам данных, передача цифровой речи. Локальные сети объединяют ЭВМ, терминалы, устройства хранения информации, переходные узлы для подключения к другим сетям и др. Локальные сети составляют один из быстроразвивающихся секторов промышленной средств связи, локальную сеть часто называют сетью для автоматизированного учреждения. Локальная сеть характеризуется следующими характеристиками:
каналы обычно принадлежат организации пользователя;
каналы являются высокоскоростными ( 10- 400 Мбит\с);
расстояние между рабочими станциями, подключаемыми к
локальной сети, обычно составляет от нескольких сотен до
нескольких тысяч метров;
локальная сеть передает данные между станциями пользователей
ЭВМ (некоторые локальные сети передают речевую и
видеоинформацию);
пропускная способность у локальной сети как правило больше, чем у
глобальной сети;
канал локальной сети обычно находится в монопольной
собственности организации, использующей сеть;
интенсивность ошибок в локальной сети ниже по сравнению с сетью
на базе телефонных каналов;
децентрализация терминального оборудования, в качестве которого
используются микропроцессоры, дисплеи, кассовые устройства
и т.д.
данные передаются по общему кабелю, к которому подключены все
абоненты сети;
возможность реконфигурации и развития путем подключения новых
терминалов;
наличие локальной сети позволяет упростить и удешевить
персональные ЭВМ, поскольку они коллективно используют в
режиме разделения времени наиболее дорогие ресурсы:
дисковую память и печатающие устройства.
Классификация локальных сетей
На сегодняшний день в мире насчитывается огромное количество различных ЛС и для их рассмотрения и сравнения необходимо иметь систему классификации. Окончательно установившейся классификации ЛС пока не существует, однако можно выявить определенные классификационные признаки ЛС. К ним следует отнести классификацию по назначению, типам используемых ЭВМ, организации управления, организации передачи информации, по топологическим признакам, методам доступа, физическим носителям сигналов, управлению доступом к физической передающей среде и др.
Два типа сетей
Существует два типа компьютерных сетей: одноранговые сети и сети с выделенным сервером.
Различия между одноранговыми сетями и сетями на основе сервера имеют принципиальное значение, поскольку определяют возможности этих сетей.
Выбор типа сети зависит от многих факторов:
размера предприятия;
необходимого уровня безопасности;
вида бизнеса;
уровня доступности административной поддержки;
объема сетевого трафика;
потребностей сетевых пользователей;
финансовых затрат.
Одноранговая сеть
В одноранговой сети все компьютеры равноправны: нет иерархии среди компьютеров и нет выделенного сервера. Как правило, каждый компьютер функционирует и как клиент, и как сервер; иначе говоря, нет отдельного компьютера, ответственного за администрирование всей сети. Все пользователи могут «поделиться» своими ресурсами с другими. К совместно используемым ресурсам относятся каталоги, принтеры, факс-модемы и т.п.
Размеры
Одноранговые сети называют также рабочими группами. Рабочая группа – это небольшой коллектив, поэтому в одноранговых сетях чаще всего не более 10 компьютеров.
Стоимость
Одноганговые сети относительно просты. Поскольку каждый компьютер является одновременно и клиентом, и сервером, нет необходимости в мощном центральном сервере или других компонентах, обязательных для более сложных сетей. Одноранговые сети обычно дешевле сетей на основе сервера, но требуют более мощных (и более дорогих) компьютеров.
Защита
Защита подразумевает установку пароля на разделяемый ресурс, например каталог. Централизованно управлять защитой в одноранговой сети очень сложно, так как каждый пользователь устанавливает ее самостоятельно. Некоторые пользователи могут вообще не установить защиту. Если вопросы конфиденциальности являются принципиальными, рекомендуется выбрать сеть на основе сервера.
Подготовка пользователя
Поскольку в одноранговой сети каждый компьютер функционирует и как клиент, и как сервер, пользователи должны обладать достаточным уровнем знаний, чтобы работать и как пользователи, и как администраторы своего компьютера.
Целесообразность применения
Одноранговая сеть подходит там, где:
количество пользователей не превышает 10 человек;
пользователи расположены компактно;
вопросы защиты данных не критичны;
в обозримом будущем не ожидается значительного расширения
фирмы, и, следовательно, сети.
Сеть с централизованным управлением
Если к сети подключено более 10 пользователей, то одноранговая сеть может оказаться недостаточно производительной. Поэтому большинство сетей используют выделенные серверы.
Выделенный сервер - это такой сервер, который функционирует только как сервер (исключая функции клиента или рабочей станции). Он специально оптимизирован для быстрой обработки запросов от сетевых клиентов и для управления защитой файлов и каталогов. Диски выделенных серверов доступны всем остальным компьютерам сети. На серверах должна работать специальная сетевая операционная система.
Остальные компьютеры называются рабочими станциями. Рабочие станции имеют доступ к дискам сервера и совместно используемым принтерам, но и только. С одной рабочей станции нельзя работать с дисками других рабочих станций. С одной стороны, это хорошо, так как пользователи изолированы друг от друга и не могут случайно повредить чужие данные. С другой стороны, для обмена данными пользователи вынуждены использовать диски сервера, создавая для него дополнительную нагрузку.
Есть, однако, специальные программы, работающие в сети с централизованным управлением и позволяющие передавать данные непосредственно от одной рабочей станции к другой минуя сервер. На рабочих станциях должно быть установлено специальное программное обеспечение, часто называемое сетевой оболочкой.
Компоновка сети
Топология сети
Термин "топология сети" характеризует физическое расположение компьютеров, кабелей и других компонентов сети. Каждая топология сети налагает ряд условий. Например, она может диктовать не только тип кабеля, но и способ его прокладки. Также топология может определять способ взаимодействия компьютеров в сети. Различным видам топологий соответствуют различные методы взаимодействия. Существуют три основных вида топологий: "шина", "звезда" и "кольцо".
Шина

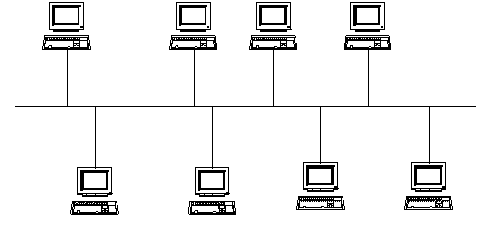

Рис. 1 топология «шина»
Данная топология относится к наиболее простым и широко распространенным. Она имеет линейную конфигурацию, при которой все компьютеры соединены параллельно одним кабелем, именуемым магистралью или сегментом. Данные в виде электрических сигналов предаются всем компьютерам сети; однако информацию принимает только тот, адрес которого соответствует адресу получателя. Но, так как данные распространяются по всей сети, если не предпринимать никаких специальных действий, сигнал, достигая конца кабеля, будет отражаться и не позволит другим компьютерам осуществлять передачу. Чтобы предотвратить эффект отражения сигналов, к концам кабеля подключают терминаторы, поглощающие эти сигналы. Передавать данные одномоментно может только один компьютер. Поэтому, чем больше компьютеров в сети, тем меньше его пропускная способность.
Шина – пассивная топология. Это значит, что компьютеры только «слушают» предаваемые по сети данные, но не перемещают их от отправителя к получателю. Поэтому, если один из компьютеров выйдет из стоя, это не скажется на работе остальных.
Расширение ЛВС
Увеличение участка, охватываемого сетью, вызывает необходимость ее расширения. В сети с топологией «шина» кабель обычно удлиняется двумя способами:
Для соединения двух отрезков кабеля можно воспользоваться баррел-коннектором. Но злоупотреблять ими не стоит, так как сигнал при этом ослабевает.
Также можно воспользоваться репитером. Он усиливает сигнал перед передачей его в следующий сегмент.
Преимущества шинной сети:
возможность добавления или исключения узлов без повторной
инициализации сети;
обеспечение работоспособности сети при выходе из строя одного
или нескольких узлов;
возможность распределённого управления работой сети через
узловые интерфейсы;
значительное повышение надежности работы сети за счет
использования коаксиального кабеля.
Основной недостаток шинной сети – невозможность одновременной передачи информации несколькими станциями.
Кольцо

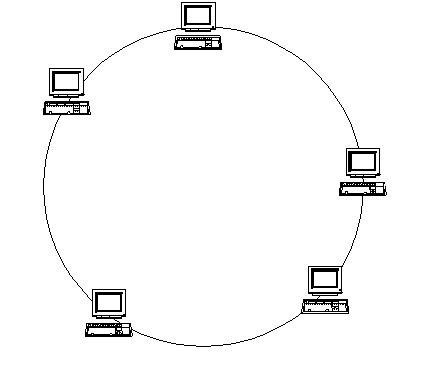

Рис. 2 топология «кольцо»
При топологии «кольцо» компьютеры подключаются к кабелю, замкнутому в кольцо. Сигналы предаются по кольцу в одном направлении. В этом случае данные передаются от одного компьютера к другому как бы по эстафете. Если компьютер получит данные, предназначенные для другого компьютера, он передает их дальше по кольцу. Если данные предназначены для получившего их компьютера, они дальше не передаются. «Кольцо» – это активная топология. Здесь каждый компьютер выступает в роли репитера, усиливая сигналы и передавая их следующему компьютеру.
Преимущества кольцевых локальных сетей:
при использовании соответствующих детерминированных методов
доступа в таких сетях не только гарантируется доступ каждого
абонента через определенные интервалы времени независимо
от нагрузки сети, но и допускается одновременная передача
информации несколькими абонентами;
невысокая стоимость сетевых интерфейсов, реализующих прямые
методы передачи и управления доступом в сеть;
сравнительная простота использования волоконно-оптической линии
связи.
Недостатки кольцевых сетей:
при добавлении или замене узла необходимы остановка в работе
сети и временный разрыв кольца;
выход из строя узла сети прерывает работу всей сети.
Звезда

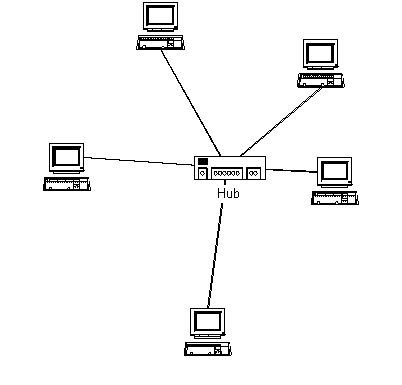

Рис. 3 топология «звезда»
При топологии «звезда» все компьютеры с помощью сегментов кабеля через специальный сетевой адаптер подключаются к центральному компоненту, именуемому концентратором (hub). Сигналы от передающего компьютера поступают через концентратор ко всем остальным. В сетях с топологией «звезда» подключение кабеля и управление конфигурацией сети централизованны. Центральным узлом в топологии «звезда» является концентратор.
Концентраторы бывают трех видов:
Активные концентраторы регенерируют и передают сигналы так же,
как это делают репитеры.
Пассивные – просто пропускают через себя сигнал не усиливая и не
восстанавливая его.
К гибридным концентраторам можно подключить кабели различных
видов.
Преимущества сети с топологией «звезда»:
Если выйдет из стоя только один компьютер (или кабель,
соединяющий его с концентратором), то лишь этот компьютер
не сможет передавать или принимать данные по сети.
Сети, построенные не концентраторах, легко расширить, если
подключить дополнительные концентраторы.
Однако при использовании топологии "звезда" легче найти
неисправность в кабельной сети.
Недостатки:
Так как все компьютеры подключены к центральной точке, для
больших сетей значительно увеличивается расход кабеля.
Если центральный компонент выйдет из стоя, то нарушится работа
всей сети.
Локальная сеть может использовать одну из перечисленных топологий. Это зависит от количества объединяемых компьютеров, их взаимного расположения и других условий. Можно также объединить несколько локальных сетей, выполненных с использованием разных топологий, в единую локальную сеть.
Комбинированные сети
Существуют и комбинированные типы сетей, совмещающие лучшие качества одноранговых сетей и сетей на основе сервера.
Звезда-шина
Это комбинация топологий «шина» и «звезда».Чаще всего это выглядит так: несколько сетей с топологией «звезда» объединяются при помощи магистральной линейной шины. В этом случае выход из стоя одного компьютера не оказывает никакого влияния на сеть – остальные компьютеры по-прежнему взаимодействуют друг с другом. А выход из стоя концентратора повлечет за собой остановку подключенных к нему компьютеров и концентраторов.
Звезда-кольцо
Кажется несколько похожей на звезду-шину. И в той, и в другой топологии компьютеры подключены к концентратору, который фактически и формирует кольцо или шину. Отличие в том, что концентраторы в звезде-шине соединены магистральной линейной шиной, а в звезде-кольце на основе главного концентратора они образуют звезду.
Подключение сетевых компонентов
Основные группы кабелей
На сегодняшний день подавляющая часть компьютерных сетей использует для соединения провода или кабели. Они выступают в качестве среды передачи сигналов между компьютерами. Существует три основные группы кабелей: коаксиальный кабель, витая пара и оптоволоконный кабель.
Коаксиальный кабель подразделяется на два типа – тонкий и толстый. Оба они имеют медную жилу, окруженную металлический оплеткой, которая поглощает внешние шумы и перекрестные помех. Коаксиальный кабель удобен для передачи сигналов на большие расстояния. Он прост по конструкции, имеет небольшую массу и умеренную стоимость. В тоже время обладает хорошей электрической изоляцией, допускает работу на довольно больших расстояниях (несколько километров) и высоких скоростях.
Витая пара может быть экранированной и неэкранированной. Неэкранированная витая пара (UTP) делится на пять категорий, из которых пятая – наиболее популярная в сетях. Экранированная витая пара (STP) поддерживает передачу сигналов на более высоких скоростях и на большее расстояние, чем UTP. Витая пара, хотя дешева и широко распространена, благодаря наличию на многих объектах резервных пар в телефонных кабелях, плохо защищена от электрических помех, от несанкционированного доступа, ограничена по дальности и скорости подачи данных.
Оптоволоконный кабель имеет небольшую массу, способен передавать информацию с очень высокой скоростью, невосприимчив к электрическим помехам, сложен для несанкционированного доступа и полностью пожаро- и взрывобезопасен (обгорает только оболочка), но он дороже и требует специальных навыков для установки
Передача сигналов
Существует две технологии передачи данных: широкополосная и узкополосная. При широкополосной передачи с помощью аналоговых сигналов в одном кабеле одновременно организуется несколько каналов. При узкополосной передаче канал всего один, и по нему передаются цифровые сигналы.
Беспроводные сети
Беспроводная среда постепенно входит в нашу жизнь. Как только технология окончательно сформируется, производители предложат широкий выбор продукции по приемлемым ценам, что приведет и к росту спроса на нее, и к увеличению объема продаж. В свою очередь это вызовет дальнейшее совершенствование и развитие беспроводной среды.
Трудность установления кабеля – фактор, которой дает беспроводной среде неоспоримое преимущество. Она может оказаться особенно полезной в следующих ситуациях:
в помещения, сильно заполненных людьми;
для людей, которые не работают на одном месте;
в изолированных помещениях и зданиях;
в помещениях, планировка которых часто меняется;
в строениях, где прокладывать кабель непозволительно.
Беспроводные соединения используются для передачи данных в ЛВС, расширенных ЛВС и мобильных сетях. Типичная беспроводная сеть работает так же, как и кабельная сеть. Плата беспроводного адаптера с трансивером установлена в каждом компьютере, и пользователи работают так, будто их компьютеры соединены кабелем.
Беспроводная сеть использует инфракрасное излучение, лазер, радиопередачу в узком и рассеянном спектре. Дополнительный метод – связь «точка-точка», при котором обмен данными осуществляется только между двумя компьютерами, а не между несколькими компьютерами и периферийными устройствами.
Платы сетевого адаптера
Платы сетевого адаптера – это интерфейс между компьютером и сетевым кабелем. В обязанности платы сетевого адаптера входит подготовка, передача и управление данными в сети. Для подготовки данных к передачи по сети плата использует трансивер, который переформатирует данные из параллельной формы в последовательную. Каждая плата имеет уникальный сетевой адрес.
Платы сетевого адаптера отличаются рядом параметров, которые должны быть правильно настроены. В их число входит: прерывание (IRQ), адрес базового порта ввода/вывода и базовый адрес памяти.
Чтобы обеспечить совместимость компьютера и сети, плата сетевого адаптера должна, во-первых, соответствовать архитектуре шины данных компьютера и, во-вторых, иметь требуемый тип соединителя с сетевым кабелем.
Плата сетевого адаптера оказывает значительное влияние на производительность всей сети. Существует несколько способов увеличить эту производительность. Некоторые платы обладают дополнительными возможностями. К их числу, например, относится: прямой доступ к памяти, разделяемая память адаптера, разделяемая системная память, управление шиной. Производительность сети можно повысить также с помощью буферизации или встроенного микропроцессора.
Разработаны специализированные платы сетевого адаптера, например, для беспроводных сетей и бездисковых рабочих станций.
Функционирование сети
Сетевые модели OSI и IEEE Project 802
Модели OSI и Project 802 определяют стандартные протоколы, используемые сетевым программным и аппаратным обеспечением. Эти модели устанавливают способ передачи данных по сети.
Модель OSI разбивает сетевое соединение не семь уровней: Прикладной, Представительный, Сеансовый, Транспортный, Сетевой, Канальный и Физический.
Project 802 более детально определяет стандарты для физических компонентов сети. Эти стандарты относятся к Физическому и Канальному уровням модели OSI и делят Канальный уровень на два подуровня: Управление логической связью и Управление доступом к среде.
Драйверы
Драйвер – это программа-утилита, позволяющая компьютеру работать с определенным устройством. Такие устройства, как мышь, дисковые накопители, платы сетевого адаптера и принтеры, поставляются вместе со своими драйверами.
В сетевой среде каждый компьютер обладает платой сетевого адаптера и соответствующим ей драйвером, благодаря которым компьютер посылает данные по сети.
Передача данных по сети
Прежде чем послать данные в сеть, компьютер-отправитель разбивает их на небольшие блоки, которые легче передавать по сетевому кабелю. Эти пакеты, или порции, - основные единицы сетевых коммуникаций.
Все пакеты содержат следующие сетевые компоненты: адрес источника, данные, адрес местоназначения, инструкции и информацию для проверки ошибок. Каждый пакет состоит из трех разделов: заголовка (включающего сигнал, который «говорит» о том, что передается пакет; адрес источника; адрес местоназначения; информацию, синхронизирующую передачу), данных и трейлера (включающего информацию для проверки ошибок).
Протоколы
Протоколы в сетевой среде определяют правила и процедуры передачи данных. Передача данных по сети состоит из ряда шагов, которые должны выполняться в неизменном порядке. Компьютер-отправитель и компьютер-получатель используют протоколы для выполнения следующих процедур:
разбиение данных на пакеты;
добавление к пакету адресной информации;
подготовка пакетов к передаче;
приема пакетов, передаваемых по кабелю;
копирование данных из пакета для сборки исходных блоков данных;
передача этих восстановленных блоков в компьютер.
Методы доступа, применяемые в локальных сетях
В сети несколько компьютеров должны иметь совместный доступ к кабелю. Однако, если два компьютера попытаются одновременно передавать данные, их пакеты «столкнутся» друг с другом и будут испорчены. Это так называемая коллизия. Чтобы избежать коллизий, необходимо управлять трафиком в сети.
Метод доступа – это набор правил, которые определяют, как компьютер должен отправлять и принимать данные по сетевому кабелю.
Существует три основных метода доступа:
Множественный доступ с контролем несущей
а) множественный доступ с контролем несущей и обнаружением коллизий (CSMA/CD), используемый в одной из первых локальных сетей Ethernet. Перед началом передачи компьютер определяет, свободен канал или занят. Если канал свободен, компьютер начинает передачу. Если в момент передачи возникла коллизия, делается попытка ее разрешения, например задержка передачи на случайный интервал времени. Новая попытка может привести к успешной передаче или повторению коллизии. Известны и более сложные процедуры разрешения коллизии, обеспечивающие увеличение пропускной способности сети.
б) множественный доступ с контролем несущей и предотвращением коллизий (CSMA/CA). Используя CSMA/CA, каждый компьютер перед передачей данных в сеть сигнализирует о своем намерении, поэтому остальные компьютеры «узнают» о готовящейся передаче и могут избежать коллизий. Однако широковещательное оповещение увеличивает общий трафик сети и уменьшает ее пропускную способность. Отсюда – CSMA/CA работает медленнее, чем CSMA/CD.
Доступ с передачей маркера
Пакет особого типа, маркер, циркулирует по кольцу от компьютера к компьютеру. Чтобы послать данные в сеть, любой из компьютеров сначала должен дождаться прихода свободного маркера и захватить его. Когда какой-либо компьютер «наполнит» маркер своей информацией и пошлет его по сетевому кабелю, другие компьютеры уже не могут передавать данные.
Доступ по приоритету запроса
Это относительно новый метод доступа, основанный на том, что все сети 100VG-AnyLAN строятся только из концентраторов и оконечных узлов. Концентраторы управляют доступом к кабелю, последовательно опрашивая все узлы в сети и выявляя запросы на передачу. Концентратор должен знать все адреса, связи и узлы и проверять их работоспособность. Оконечным узлом, в соответствии с определением 100VG-AnyLAN, может быть компьютер, мост, маршрутизатор или коммутатор. При доступе по приоритету запроса связь осуществляется только между компьютером-отправителем, концентратором и компьютером-получателем.
Сетевые архитектуры
Это комбинация стандартов, топологий и протоколов, необходимых для создания работоспособной сети.
Ethernet
Архитектура Ethernet разработана фирмой Xerox в 1975 году. В настоящий момент пользуется наибольшей популярностью. Она использует узкополосную передачу со скоростью 10 Мбит/с, топологию «шина», а для регулирования трафика в основном сегменте кабеля – CSMA/CD.
Сеть Ethernet имеет следующие характеристики:
традиционная топология – линейная шина;
другие топологии – звезда-шина;
метод доступа – CSMA/CD;
кабельная система – толстый и тонкий коаксиальный, UTP;
скорость передачи данных – 10 и 100 Мбит/с;
тип передачи – узкополосная;
спецификации – IEEE 802.3.
Метод доступа Ethernet является методом множественного доступа с прослушиванием несущей и разрешением коллизий (конфликтов) (CSMA/CD - Carier Sense Multiple Access with Collision Detection).
Перед началом передачи рабочая станция определяет, свободен канал или занят. Если канал свободен, станция начинает передачу.
Ethernet не исключает возможности одновременной передачи сообщений двумя или несколькими станциями. Аппаратура автоматически распознает такие конфликты, называемые коллизиями. После обнаружения конфликта станции задерживают передачу на некоторое время. Это время небольшое и для каждой станции свое. После задержки передача возобновляется.
Arcnet
Сетевая архитектура Arcnet разработана фирмой Datapoint Corp. Это простая, гибкая, недорогая сетевая архитектура для сетей масштаба рабочей группы. В целом она соответствует стандартам категории IEEE 802.4. В ней определяются стандарты для сетей с топологией «шина», методом доступа с передачей маркера, построенных на основе широкополосного кабеля. Сеть Arcnet может иметь топологию «звезда» или «шина».
Один из компьютеров создает специальный маркер (сообщение специального вида), который последовательно передается от одного компьютера к другому.
Если станция желает передать сообщение другой станции, она должна дождаться маркера и добавить к нему сообщение, дополненное адресами отправителя и назначения. Когда пакет дойдет до станции назначения, сообщение будет "отцеплено" от маркера и передано станции.
Token-Ring
Версия сети Token-Ring была представлена фирмой IBM в 1984 году.
Сеть Token-Ring имеет следующие характеристики:
топология – звезда-кольцо;
метод доступа – с передачей маркера;
кабельная система – экранированная и неэкранированная витая пара
(IBM тип 1, 2 или 3);
скорость передачи данных – 4 и 16 Мбит/с;
тип передачи – узкополосная;
спецификации – 802.5.
Этот метод напоминает Arcnet, так как тоже использует маркер, передаваемый от одной станции к другой. В отличие от Arcnet, при методе доступа Token-Ring имеется возможность назначать разные приоритеты разным рабочим станциям.
Актуальность локально-вычислительных сетей
В производственной практике ЛВС играют очень большую роль. Посредством ЛВС в систему объединяются персональные компьютеры, расположенные на многих удаленных рабочих местах, которые используют совместное оборудование, программные средства и информацию. Рабочие места сотрудников перестают быть изолированными и объединяются в единую систему, которая имеет свои особенные преимущества, получаемые при сетевом объединении персональных компьютеров в виде внутрипроизводственной вычислительной сети:
Разделение ресурсов – позволяет экономно использовать ресурсы, например, управлять периферийными устройствами, такими как лазерные печатающие устройства, со всех присоединенных рабочих станций.
Разделение данных – предоставляет возможность доступа и управления базами данных с периферийных рабочих мест, нуждающихся в информации.
Разделение программных средств – предоставляет возможность одновременного использования централизованных, ранее установленных программных средств.
Разделение ресурсов процессора – возможность использования вычислительных мощностей для обработки данных другими системами входящими в сеть. Предоставляемая возможность заключается в том, что на имеющиеся ресурсы не «набрасываются» моментально, а только лишь через специальный процессор, доступный каждой рабочей станции.
Многопользовательский режим – многопользовательские свойства системы содействуют одновременному использованию централизованных прикладных программных средств, ранее установленных и управляемых, например, если пользователь системы работает с другим заданием, то текущая выполняемая работа отодвигается на задний план.
Список использованной литературы:
Microsoft Corporation
Компьютерные сети. Учебный курс/Пер. с англ. – М.: Издательский отдел «Русская редакция» ТОО «Channel Trading Ltd.». – 1997
Стэн Шатт. Мир компьютерных сетей: Пер. с англ. – К.: BHV, 1996
Бэрри Нанс. Компьютерные сети: Пер. с англ. – М.: БИОНОМ, 1995
