Министерство Путей Сообщения РФ

Иркутский Государственный Университет Путей Сообщения

Кафедра: МТиС

Курсовая работа

по предмету: Информационные технологии

на тему: Бактериологическая испытательная лаборатория Боханского района

Иркутск 2003г.

Содержание:

I. Анализ предметной области 3

II.1. Структурная организация предприятия 7

1.1. Структура внешних связей между структурными элементами 7

1.2. Структура внутренних связей ЦГСЭН Боханского района 8

II.2. Бизнес-модель 9

III.Моделирование предметной области в ER-WIN 10

1.Логическое отображение создаваемой информационной модели 12

2.Физическое отображение структуры базы данных с проектируемыми запросами 13

IV.Моделирование информационной системы СУБД MsAccess 15

1. Технологическая схема 17

2. Функциональная схема 18

V. Вывод 19

IV. Приложение 20

Таблица. Регистрационный журнал на кишечную группу инфекций 20

Формы. 21

Отчет 22

IIV. Список лшитературы 23

I. Анализ предметной области

Боханский районный центр государственного санитарного эпидеомилогического надзора (ЦГСН) 3-й категории расположен в поселке городского типа, население района составляет 27 тыс. человек. В 1996г. бактериологической испытательной лабораторией получено разрешение от областного ЦГСЭН на проведение диагностических исследований с микроорганизмами 3 и 4 групп патогенности.

В лаборатории проводятся исследования с:

1). Объектов внешней среды

пищевые продукты

все виды воды

воздух

смывы

аптечные формы

материал на стерильность и прочее.

2). Материала с профилактической и диагностической целями

частные исследования

- кишечные группы инфекций

(дизентерия, сальмонелла, ЭПКП, УПМ)

- воздушно-капельные инфекции :

--дифтерия

--стафилококк

--менингококк

--коклюш

-исследования на патогенную флору

--воздушно-капельные

--кишечная группа

-особо опасные инфекции

--холера

--иерсиниозы

санитарные исследования

- пищевые продукты

- все виды воды

- воздух

- смывы

- аптечные формы

- материал на стерильность и прочее.

серологические исследования

- бруцеллез

- иерсиниозы

- сыпной тиф

- брюшной тиф

- паратифы

-коклюш

-паракоклюш

А также проводится обследования контактных с инфекционными заболеваниями:

1). Кишечная группа

- дизентерия

- сальмонеллез

- иерсиниозы

2). Воздушно-капельная группа

- дифтерия

- менингит

- коклюш

Бизнес-модель (функциональные обязанности)

I.Главный врач

общее руководство

финансовые операции

II.Врач-бактериолог

Несет ответственность за безопасность и режим работ бактериологической лаборатории.

Отвечает за соблюдение правил и техники безопасности(ТБ) противопожарной безопасности

Проводит организационно-методическую работу

Несет ответственность и контролирует выполнение требований по соблюдению правил метрологий и стандартизации

Несет ответственность за ход и результат проводимых исследований

Имеет право подписи анализов

Выполнение текущих и планов исследований

Выборочный контроль за правильностью забора материала и его транспортировки в лабораторию

Отвечает за работу подчиненному ему среднего и младшего персонала

Составляет текущие и перспективные планы работы лаборатории

Обобщает и анализирует работу лаборатории

Осваивает и внедряет в работу новые методы исследований

Организует учет и составляет отчеты по работе лаборатории

Составляет заявки на питательные среды, химические реактивы, диагностические препараты, спирт, медикаменты

Совершенствование своих знаний

Учеба на семинарах областного ЦГСЭН ежегодно и в Государственном институте усовершенствования врачей- 1раз в 5 лет

III.Лаборант-бактериолог

Контролирует и выполняет соблюдение режима правил безопасности и режима работы в лаборатории

Соблюдает правила по охране труда и ТБ

Участвует в составлении плана работы лаборатории

Контролирует работу лаборантов и санитарок

Следит за санитарно-техническим состоянием помещений и оборудования

Контролирует наличие и расход питательных сред, диагностических препаратов, медикаментов, химических реактивов

Сообщает руководству о всех нарушениях санитарно-эпидеомологического режима и неисправностях санитарно-технических систем

Постоянно контролирует соблюдение трудовой дисциплины, правил производственной санитарии, личной гигиены и ТБ

Готовит и обеспечивает правильное хранение и экономное расходование посуды, питательных сред, химических реактивов, дезинфицирующих растворов

Стерилизует посуду, питательную среду и обеззараживает отработанный материал

Помогает врачу-бактериологу в проведении анализов

В случае отсутствия врача-бактериолога самостоятельно проводит лабораторные исследования

Совершенствует свои специальные знания. Обучение на курсах повышения квалификаций. Осваивание под руководством врача новые методики работ

отвечает за безопасную работу газовых плит, термостатов, центрифуг, приготовление дезинфицирующих растворов

Контроль за правильностью забора материала от больных, транспортировку материала из отделений

Контроль и учет работ бактерицидной лампы бактериальной лаборатории

IV Санитарка

Соблюдение правил безопасности и режима работы лаборатории

Соблюдение правил по охране труда и ТБ

Проведение уборки помещений в соответствии с санитарным режимом лаборатории

качественная мойка и подготовка посуды к стерилизации

Получение и обеспечение правильного хранения и использования хозяйственного инвентаря и моющих средств

Сообщает о неисправностях в системах отопления, водоснабжения и электроприборов

Проведение генеральной уборки помещений лаборатории в соответствии с графиком

Замачивание и стирка санитарной одежды.

II.1. Структурная организация предприятия

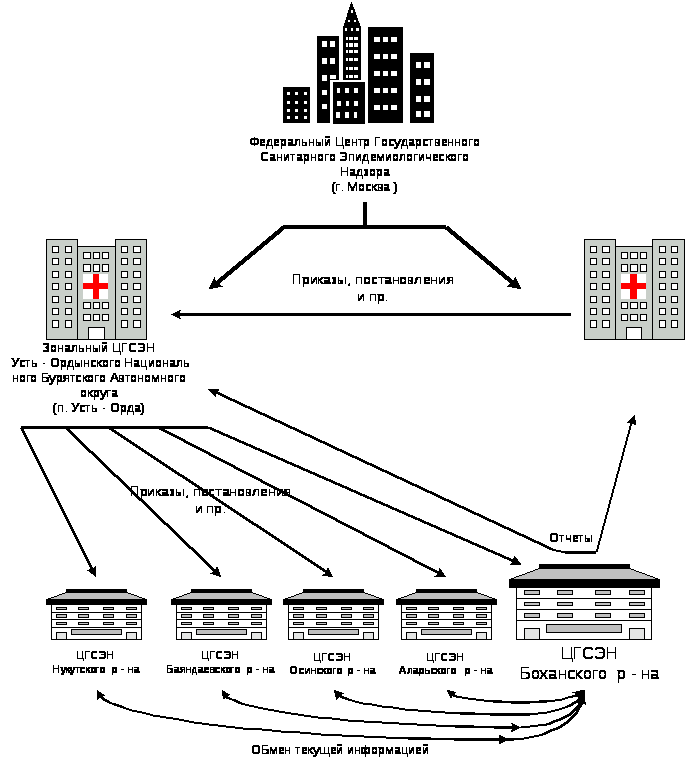

1.1. Структура внешних связей между структурными элементами

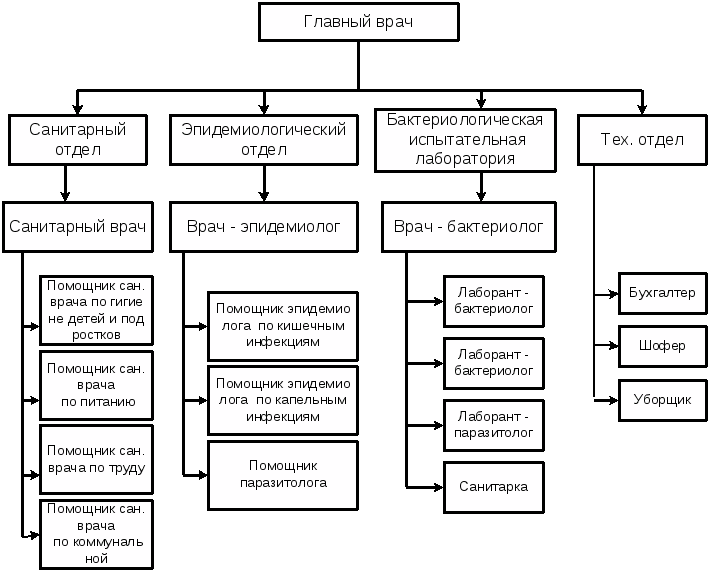

1.2. Структура внутренних связей ЦГСЭН Боханского района

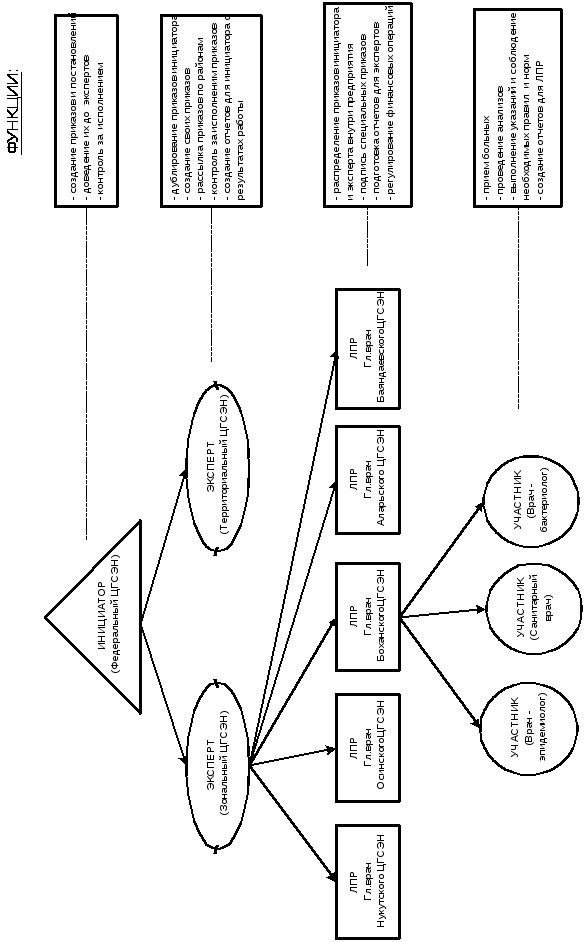

II.2. Бизнес-модель

III.Моделирование предметной области в ER-WIN

Для моделирования предметной области ИС воспользуемся таким средством как ERwin.

ERwin — современное средство проектирования баз данных

PLATINUM ERwin - мощное и простое в использовании средство конструирования баз данных завоевавшее широкое признание и популярность. Оно обеспечивает высочайшую продуктивность труда при разработке и сопровождении приложений с использованием баз данных. На протяжении всего процесса - от логического моделирования требований к информации и бизнес-правил, которые определяют базу данных, до оптимизации физической модели в соответствии с заданными характеристиками - ERwin позволяет наглядно отобразить структуру и основные элементы БД. ERwin - это не просто мощное средство проектирования, но и инструмент разработки, способный автоматически создавать таблицы и генерировать тысячи строк текста хранимых процедур и триггеров для всех популярных СУБД. Революционная технология Complete-Compare (Завершить-Сравнить) позволяет организовать итеративную разработку, поддерживая постоянную согласованность модели и базы данных. Благодаря интеграции с популярными средами разработки программ, ERwin позволяет ускорить создание приложений для обработки данных. ERwin может масштабироваться путем интеграции с продуктом PLATINUM ModelMart. Эта мощная система управления моделями позволяет проектировщикам баз данных разработчикам приложений и пользователям коллективно работать с информацией о моделях ERwin. Благодаря возможностям разбиения на фрагменты, а также совместного и многократного использования моделей, может быть повышена эффективность моделирования и обеспечено соблюдение корпоративных стандартов.

Стандартизация моделирования и проектирования

ERwin облегчает проектирование баз данных. Для этого достаточно создать графическую E-R модель (объект-отношение), удовлетворяющую всем требованиям к данным и ввести бизнес-правила для создания логической модели, которая отображает все элементы, атрибуты, отношения и группировки. Можно расширить возможности Erwin, воспользовавшись уникальной поддержкой пользовательских свойств, для ввода в модель любой дополнительной информации, значимой для деятельности. Развитые средства моделирования помогают лучше спроектировать базу данных. Предусмотрены возможности манипулирования атрибутами путем их буксировки, внесения изменений и нормализации "на лету". Средства редактирования непосредственно на диаграммах позволяют вносить в модель изменения, не открывая специальных диалоговых окон. Навигация по отношениям обеспечивает быстрое перемещение в больших моделях для перехода к родительским или дочерним объектам. Формируемые системой отчеты позволяют быстро проверить корректность спроектированной базы данных.
ERwin - это не что гораздо большее, чем просто инструмент для "рисования"; он автоматизирует процесс проектирования. Например, ERwin предусматривает возможность создания каталога наиболее часто используемых атрибутов, что обеспечивает согласованность имен и описаний по всему проекту. Представления БД поддерживаются как интегрированные компоненты модели, что позволяет автоматически отображать в их описаниях изменения, внесенные в базовые таблицы. Автоматический перенос ключей обеспечивает ссылочную целостность базы данных. Кроме того, ERwin позволяет работать с большими моделями общекорпоративного масштаба, разбивая их на фрагменты и легко управляемые подмножества, предоставляя отдельным специалистам возможность сосредоточить свои усилия в определенной области. Возможность сохранения отображений позволяет хранить множество представлений одной предметной области, ориентированных на различную целевую аудиторию. Созданные с помощью ERwin модели данных можно редактировать, просматривать и распечатывать различными способами. В состав ERwin входит RPTwin - простая в использовании, оснащенная графическим интерфейсом утилита для формирования отчетов и встроенное средство для просмотра с настраиваемыми режимами, которые обеспечивают полный контроль над отображением содержимого отчетов. Кроме этого, уникальный интерфейс, построенный на использовании шаблонов, позволяет реализовать единые стандарты проектирования и отображать настройки для всех моделей.

Автоматическая генерация БД

ERwin - не только лучший инструмент для проектирования баз данных, но и средство для их быстрого создания. ERwin оптимизирует модель в соответствии с физическими характеристиками целевой базы данных. В отличие от других инструментальных средств ERwin автоматически поддерживает согласованность логической и физической схем и осуществляет преобразование логических конструкций, таких как отношения многие-ко-многим, в их реализацию на физическом уровне. ERwin устанавливает естественную динамическую связь между моделью и базой данных, что позволяет реализовать как прямой, так и обратный инжиниринг. Используя эту связь, ERwin автоматически генерирует таблицы, представления, индексы, правила поддержания целостности ссылок (первичных и внешних ключей), устанавливает значения по умолчанию и ограничения для доменов/столбцов. В состав ERwin включен целый ряд оптимизированных шаблонов триггеров, обеспечивающих целостность ссылок, и мощный макроязык, который позволяет создавать собственные триггеры и хранимые процедуры. Таким образом могут быть автоматически сформированы тысячи строк кода, что обеспечивает непревзойденную продуктивность разработки на основе моделей.
Средства расчета объема позволяют точно оценить первоначальный размер и характер роста базы данных или хранилища, облегчая эффективное распределение ресурсов системы и планирование мощности. База данных может быть спроектирована и создана без написания отдельных SQL-предложений типа CREATE TABLE или INDEX. Поскольку физическая схема формируется на основе описательной логической модели, приложение будет сразу же полностью документировано. ERwin позволяет также проводить обратный инжиниринг существующих баз данных путем построения модели непосредственно на основе ее таблиц. Таким образом можно получить четкое представление о структуре и содержании существующего приложения. ERwin поддерживает все наиболее популярные реляционные СУБД, включая Oracle, Microsoft SQL Server, Sybase, DB2 и Informix. Одна и та же модель может быть использована для создания нескольких баз данных или для переноса приложения с платформы одной СУБД на другую.

Быстрая разработка приложений

ERwin интегрирует проектирование базы данных в процесс разработки приложения. Благодаря возможностям взаимодействия с популярными средствами разработки для архитектуры клиент/сервер и Web, ERwin поддерживает соответствие между серверной базой данных и формами в клиентской части, позволяя ускорить создание высококачественных приложений.

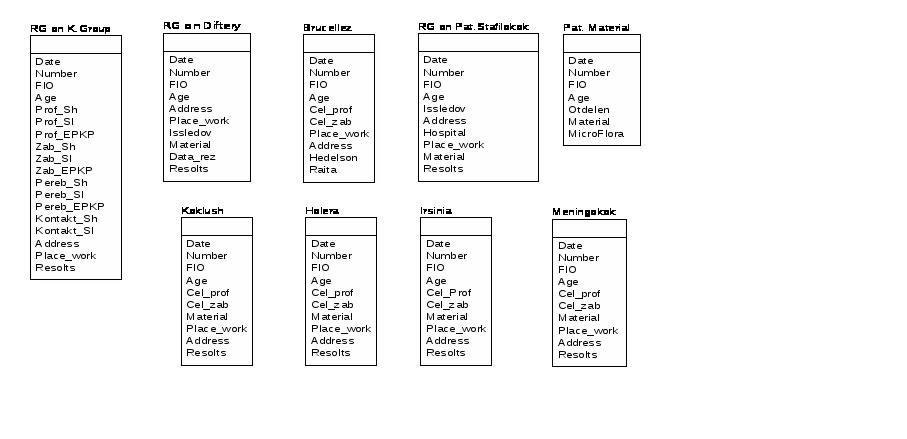

1.Логическое отображение создаваемой информационной модели

2.Физическое отображение структуры базы данных с проектируемыми запросами

Все запросы пишутся для создания основного запроса, по которому строится итоговый отчет.

Все запросы:

VsAnal_help_* строятся по схеме: вводится период и по нему уже отбирается количество анализов на заданный тип;

VsLic_help_* строятся по схеме: вводится период, по нему выбираются лица прошедшие данный анализ, если фамилия пациента повторяется более одного раза, то он считается как одно лицо прошедшее данный анализ;

VsPolAnal_help_* строятся по схеме: вводится период, по нему выдается количество анализов на заданный тип, причем имеющие результат отличный от «Роста нет» и «Отрицательный»;

VsPolLic_help_* строятся по схеме: вводится период, по нему выдается количество лиц прошедших данный анализ, результат которого отличен от от «Роста нет» и «Отрицательный», а также, если фамилия пациента повторяется более одного раза, то он считается как одно лицо прошедшее данный анализ;

Zab_Kvartal по этому запросу выводится результирующие записи по предидущим запросам относящимся к Заб. шигеллам;

Pereb_Kvartal по этому запросу выводится результирующие записи по предидущим запросам относящимся к Переб. шигеллам;

Kontakt_Kvartal по этому запросу выводится результирующие записи по предидущим запросам относящимся к Контактным шигеллам;

Prof_Kvartal по этому запросу выводится результирующие записи по предидущим запросам относящимся к Проф. шигеллам;

VsAnal_Kvartal по этому запросу суммируются количество всех проведенных анализов на шигеллы;

VsLic_Kvartal по этому запросу суммируются количество всех лиц прошедших анализы на шигеллы;

VsPolAnal_Kvartal по этому запросу суммируются количество всех проведенных анализов на шигеллы с положительным результатом;

VsPolLic_Kvartal по этому запросу суммируются количество всех лиц прошедших анализы на шигеллы с положительным результатом;

В итоговый запрос Kvartal стекаются результаты из четырех запросов: VsAnal_Kvartal, VsLic_Kvartal, VsPolAnal_Kvartal, VsPolLic_Kvartal, а также по ним выводятся суммирующие результаты.

IV.Моделирование информационной системы СУБД MsAccess

В деловой или личной сфере часто приходится работать с данными из разных источников, каждый из которых связан с определенным видом деятельности. Для координации всех этих данных необходимы определенные знания и организационные навыки.

В качестве реализации базы данных «Бактериологической испытательной лаборатории Боханского района» была выбрана СУБД MsAccess.

Приложение Microsoft Access является мощной и высокопроизводительной 32-разрядной системой управления реляционной базой данных (далее СУБД).

Access – мощное приложение Windows. При этом производительность СУБД органично сочетаются со всеми удобствами и преимуществами Windows.

Как реляционная СУБД Access обеспечивает доступ ко всем типам данных и позволяет одновременно использовать несколько таблиц базы данных. Можно использовать таблицы, созданные в среде Paradox или dBase. Работая в среде Microsoft Office , пользователь получает в своё распоряжение полностью совместимые с Access текстовые документы(Word) , электронные таблицы(Excel) , презентации(PowerPoint).С помощью новых расширений для Internet можно напрямую взаимодействовать с данными из World Wide Web и транслировать представление данных на языке HTML, обеспечивая работу с такими приложениями как Internet Explorer и Netscape Navigator.

Access специально спроектирован для создания многопользовательских приложений, где файлы базы данных являются разделяемыми ресурсами в сети. В Access реализована надёжная система защиты от несанкционированного доступа к файлам.

База данных храниться в одном файле, но профессиональные пользователи предпочитают разделять базу данных на два файла: в одном хранятся объекты данных (таблицы, запросы), в другом объекты приложения (формы, отчёты, макросы, модули).

В последних версиях Access представлен новый формат файла (.MDE) –библиотеки, с помощью которого можно создавать приложения, не включая VBA-код.

Несмотря на то, что Access является мощной и сложной системой, его использование не сложно для непрофессиональных пользователей.

Microsoft Access объединяет сведения из разных источников в одной реляционной базе данных. Создаваемые формы, запросы и отчеты позволяют быстро и эффективно обновлять данные, получать ответы на вопросы, осуществлять поиск нужных данных, анализировать данные, печатать отчеты, диаграммы и почтовые наклейки.

В базе данных сведения из каждого источника сохраняются в отдельной таблице. При работе с данными из нескольких таблиц устанавливаются связи между таблицами. Для поиска и отбора данных, удовлетворяющих определенным условиям, создается запрос. Запросы позволяют также обновить или удалить одновременно несколько записей, выполнить встроенные или специальные вычисления. Для просмотра, ввода или изменения данных прямо в таблице применяются формы. Форма позволяет отобрать данные из одной или нескольких таблиц и вывести их на экран, используя стандартный или созданный пользователем макет. Для анализа данных или распечатки их определенным образом используется отчет. Например, можно создать и напечатать отчет, группирующий данные и вычисляющий итоги, или отчет для распечатки почтовых наклеек.

База данных может содержать до 32768 объектов.

В состав Access входит множество мастеров, построителей и надстроек, которые позволяют упростить процесс создания объектов базы данных.

1. Технологическая схема

2. Функциональная схема

V. Вывод

В ходе выполнения данного курсового проекта был автоматизирован процесс подготовки данных и создания итоговых квартальных и годовых отчетов, а именно, в области частных исследований с профилактической и диагностической целями, а также для изучения микробного пейзажа кишечных, воздушно-капельных инфекций, исследований на патогенную флору и особо опасные инфекции.

Данный проект облегчает анализ результатов полученных в ходе выполнения лабораторных исследований, что, в свою очередь, способствует предупреждению массовых и локальных эпидемий, а также построению планов работы лаборатории. Наиболее точной обработке данных способствует удобный пользовательский интерфейс и автоматизация процесса вычислений.

IV. Приложение

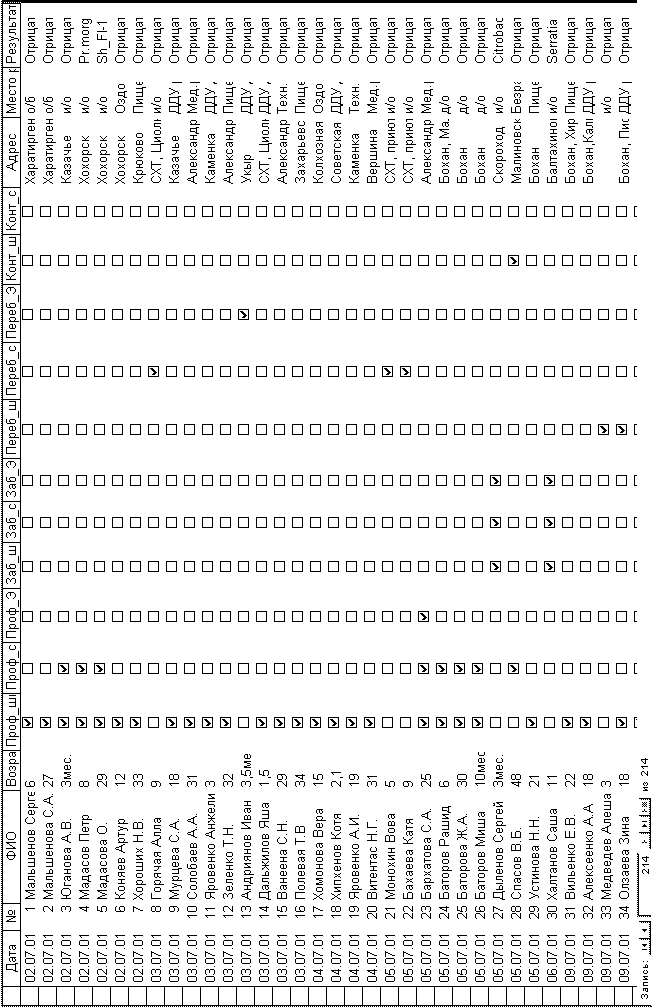

Таблица. Регистрационный журнал на кишечную группу инфекций

Формы.

Отчет

IIV. Список лшитературы

Харитонова И. Самоучитель Access 2000. – СПб.: Питер, 2001. – 384с.: ил.

ERwin — современное средство проектирования баз данных - http://www.interface.ru

Гончарова “Microsoft Access 7.0 в примерах”. – СПб: Питер, 1997. – 256
