Интернет провайдеры: Magelan

Лабораторная работа №1

по курсу:

“Вычислительные сети и

телекоммуникации ”

по теме:

“Интернет провайдеры:

Magelan ”

Группа: ДИ 202

Студент: Шеломанов Р.Б.

Руководитель: Левина Ольга Васильевна

Москва 1999

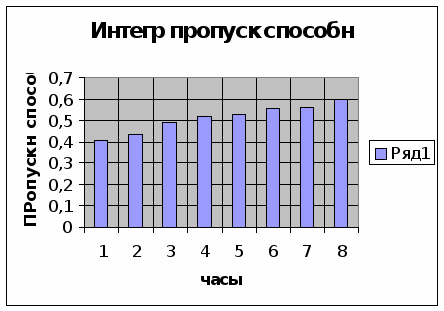

Расчет динамической и интегральной пропускной способностей

Таблица исходных данных

Часы	1,00	2,00	3,00	4,00	5,00	6,00	7,00	8,00
Отставание	148,00	128,00	88,00	98,00	108,00	78,00	98,00	58,00
Необслуж Часы	88,00	156,00	184,00	222,00	270,00	288,00	326,00	324,00
Интегральная пропускная способность	0,41	0,43	0,49	0,52	0,53	0,56	0,56	0,60
Динамическая пропускная способность	0,41	0,47	0,68	0,61	0,56	0,77	0,61	1,03

Необслуженные Часы – акомулируемый ряд разницы между поступающими запросами и возможностью их выполнения.

Интегральн проп.спос.- представляет собой долю обслуженных запросов в общем количестве поступивших в момент времени заявок на использование модемноо пула.

Динамическая пропускная способность - выражает долю обслуженных запросов в количестве числа заявок, поступивших в течение одного часа.

В тот момент, когда динамическая пропускная способность будет равна единице, наступит момент когда все запросы будут выполнены. На этой диаграмме такие моменты есть: это восьмой час. В момент, когда интегральная пропускная способность будет равна единице, все заявки будут выполнены. На диаграмме такой момент так и не наступил, поэтому можно сделать вывод, что в течении восьми часов определенное количество запросов осталось невостребованным.

“Mgelan” Интернет провайдер

Услуги

Вид услуг	Условия	Расценки
Подключение жилых домов по выделенному каналу связи со скоростью не ниже 64 Кб/с.	Не менее 4 квартир в доме  Е-Mail 50 Mb. Бесплатного трафика в месяц	Оплата на 11 квартир:(на 1 квартиру) 200$-Подключение 45$-Абонентск/мес
Доступ в Интернет по коммутируемой линии(Dial Up)	Очень гибкие расценки	Приведены в отдельных таблицах
Выделенные линии - постоянный высокоскоростной доступ в сеть Интернет для организаций по выделенному цифровому каналу со скоростью не ниже 128Кб/сек.	Очень гибкие расценки	Приведены в отдельных таблицах
Phone-to-Phone сервис. Это звонок с любого московского телефона на телефон в любой точке мира через Интернет. (Вам не потребуется абсолютно никакого специального оборудования). Вы можете сэкономить на своих международных и междугородних переговорах до 80%. Сравните наши цены с тарифами по которым Вы сейчас платите за международную связь.
Comp-to-Phone™ сервис. Вы можете звонить со своего компьютера подключенного к Интернет (в любом городе мира) на обычный московский телефон. Если Вы из Москвы, этот сервис так же для Вас, так как Вы сможете позвонить своим друзьям не выходя из Интернета. В ближайшее время будет организована возможность звонить с компьютера в любой город мира.	Сервис будет доступен в ближайшее время
Surf&Call сервис. Звонок с Вашего корпоративного web-сайта на обычный телефон в Вашем московском офисе. Ваши клиенты и партнеры смогут звонить в Ваш офис из любой точки мира. Им не потребуется абсолютно ничего, кроме обыкновенного web-браузера (и разумеется подключения к Интернет).	Сервис будет доступен в ближайшее время

Ниже приведен ряд таблиц иллюстрирующих тарифы на Dial Up доступ в интернет

Расценки для выделенных линий

Абонентская плата, включая стоимость аренды канала связи, независимо от тарифного плана составляет 250$ в месяц.

Абонентам предлагаются следующие тарифные планы оплаты трафика.
1. Базовый – независимо от происхождения трафика (международный или российский) оплата производится из расчета 0.19 $/Мбайт за первый Гбайт и со скидкой за каждый последующий Гбайт трафика. Таким образом, стоимость одного Мбайта в зависимости от объема трафика будет составлять:
Плата за трафик, $/Мбайт
<1 Гб	>1 Гб	>2 Гб	>3 Гб	>4 Гб
0,19	0,18	0,17	0,16	0,15
2. Раздельный - трафик делится на российский и международный, стоимость каждой составляющей рассчитывыется по раздельным тарифам. Только этот тарифный план предусматривает 40% скидки на ночной (с 2400 до 800) трафик и трафик в выходные и праздничные дни. Также, как и в базовом плане, предусмотрены скидки на объем трафика.
	Плата за трафик, $/Мбайт
<1 Гб	>1 Гб	>2 Гб	>3 Гб	>4 Гб
	0.14	0.13	0.12	0.11	0.10
Ый	0.24	0.23	0.22	0.21	0.20
3.Оптовый - предназначен для крупных клиентов, имеющих среднемесячный трафик в несколько Гигабайт. В этом случае клиент ежемесячно оплачивает 900$ (из расчета 6 Гбайт трафика по 0.15 $/Мбайт) плюс оплата за трафик, превышающий 6 Гбайт по 0.15 $/Мбайт. Все расценки приведены без учета НДС. В стоимость абонентской платы и оплаты трафика включено: Стоимость аренды цифрового канала связи до Вашего объекта(при организации канала компанией Магелан). Гарантийное обслуживание канала связи и оборудования на территории Заказчика (гарантия распространяется только на оборудование и линии связи, устанавливаемые компанией Магелан). Стоимость аренды IP-порта на маршрутизаторе Магелан. Предоставление через WWW-сервер Магелан подробной информации о Вашем трафике (объем, направление, IP-адреса с наибольшим трафиком и др.). Доставка счетов, счетов-фактур и других необходимых документов курьером в Ваш офис. Техническая поддержка и консультации специалистов.

Технические данные провайдера

“Mgelan”- не очень известный провайдер интернет услуг в Москве. Он работает как с компаниями, так и с физическими лицами. Исходя из этого данный провайдер использует как модемные линии, так и выдленные линии. У компании по всей Москве проведены линии цифровых каналов, каждый из которых имеет узел почти на каждой московской АТС, что обеспечивает хорошую, доступную связь. Связь физических лиц происходит по модемным линиям, а сервер использует РРР, SLIP или 56К линии.

Ниже приведены показатели загруженности модем-ных линий провайдера. Они приведены в виде четырех таблиц с данными дневными, недельными, месячными и годовыми. Основная идея сервиса заключается в том, чтобы показывать статистику числа пользователей работающих на модемных пулах провайдера. Такая статистика может быть снята для пользователей работающих с использованием PPP/SLIP протоколов, используемых обычно для соединения по телефонной линии. Есть ряд факторов вносящих те или иные погрешности в данные измерения, но форма графиков в большинстве случаев хорошо отражает общую картину загруженности линий. Для снятия статистики используются вполне доступные всем и законные методы, а именно протокол ICMP, используемый в часности общеизвестной программой ping для проверки видна ли удаленная машина в сети или нет. Большинство пользовательских ОС поддерживают ICMP.

Набор таких адресов также не является секретом и легко виден с помощью стандартных средств работы с DNS. (За исключением случаев когда провайдеры не прописывают пользовательские адреса в DNS и тем самым, лишают пользователей работать со многими ftp серверами и другими сервисами проверяющими DNS.) Опрос адресов всех занесенных в наш список провайдеров производится каждые 15 минут, а результат отражается на графиках. Мы не беремся утверждать, что графики дают ту или иную точность, но ряд провайдеров держит аналогичную статистику у себя - сравните сами.

Какие погрешности влияют на точность измерений ? Одна из основных погрешностей - наличие у провайдера других типов сервисов, также занимающих телефонные линии (например UUCP, Unix shell, slirp). Статистика измеряет только количество PPP/SLIP пользователей.

За время проведения измерений некоторые пользователи могут отсоединяться, другие могут входить на измеряемый модемный пул. Очевидно что по этой причине возможны только незначительные погрешности в обе стороны одинаково.

Возможны и другие погрешности, например у некоторых провайдеров адреса обычно используемые для модемного пула (вида ppp111.providername.ru или аналогичного) используются также и для постоянно подключенных машин, что немного нарушает общую картину сдвигая планку максимума.

Daily' Graph (15 Minute Average)

<SMALL>Max Online</SMALL>	<SMALL>24.0 . (88.9%) </SMALL>		<SMALL>Average Online</SMALL>	<SMALL>12.0 . (44.4%) </SMALL>		<SMALL>Current Online</SMALL>	<SMALL>11.0 . (40.7%) </SMALL>
<SMALL>Max Max</SMALL>	<SMALL>27.0 . (100.0%) </SMALL>		<SMALL>Average Max</SMALL>	<SMALL>27.0 . (100.0%) </SMALL>		<SMALL>Current Max</SMALL>	<SMALL>27.0 . (100.0%) </SMALL>

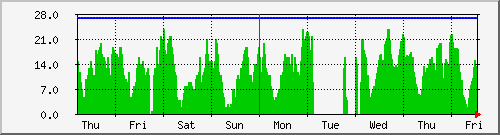

`Weekly' Graph (30 Minute Average)

<SMALL>Max Online</SMALL>	<SMALL>24.0 . (88.9%) </SMALL>		<SMALL>Average Online</SMALL>	<SMALL>11.0 . (40.7%) </SMALL>		<SMALL>Current Online</SMALL>	<SMALL>9.0 . (33.3%) </SMALL>
<SMALL>Max Max</SMALL>	<SMALL>27.0 . (100.0%) </SMALL>		<SMALL>Average Max</SMALL>	<SMALL>27.0 . (100.0%) </SMALL>		<SMALL>Current Max</SMALL>	<SMALL>27.0 . (100.0%) </SMALL>

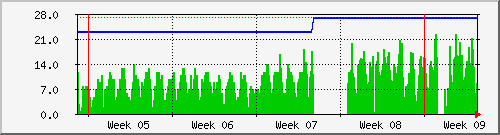

`Monthly' Graph (2 Hour Average)

<SMALL>Max Online</SMALL>	<SMALL>22.0 . (81.5%) </SMALL>		<SMALL>Average Online</SMALL>	<SMALL>8.0 . (29.6%) </SMALL>		<SMALL>Current Online</SMALL>	<SMALL>8.0 . (29.6%) </SMALL>
<SMALL>Max Max</SMALL>	<SMALL>27.0 . (100.0%) </SMALL>		<SMALL>Average Max</SMALL>	<SMALL>24.0 . (88.9%) </SMALL>		<SMALL>Current Max</SMALL>	<SMALL>27.0 . (100.0%) </SMALL>

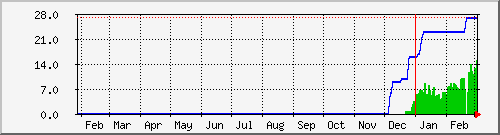

`Yearly' Graph (1 Day Average)

<SMALL>Max Online</SMALL>	<SMALL>15.0 . (55.6%) </SMALL>		<SMALL>Average Online</SMALL>	<SMALL>5.0 . (18.5%) </SMALL>		<SMALL>Current Online</SMALL>	<SMALL>15.0 . (55.6%) </SMALL>
<SMALL>Max Max</SMALL>	<SMALL>27.0 . (100.0%) </SMALL>		<SMALL>Average Max</SMALL>	<SMALL>19.0 . (70.4%) </SMALL>		<SMALL>Current Max</SMALL>	<SMALL>27.0 . (100.0%) </SMALL>

GREEN ###	Average framed users online for min
BLUE ###	Maximum framed users online detected

The statistics were last updated Friday, 19 March 1999 at 13:15

Провайдер использует только две модемные линии 995-55-55 и 995-55-56. Внешний вид диаграм объясняется ниже.

На графиках показано количество пользователей работающих на линиях того или иного провайдера в данное время суток. Всем известно, что пользователей у большинства провайдеров на порядок больше чем линий (это нормальная рабочая и неизбежная ситуация). Многие пользователи - частные лица желающие работать в вечернее время, именно поэтому у всех провадеров пик загрузки приходится на интервал с 0 до 2-х часов ночи. В это время у большинства провайдеров часто занято. Все дело в том, что в это время пользователи готовы занять число линий более близкое к числу пользователей ). Именно в этот интервал число пользователей работающих на линии близко приближается к реальному числу линий провайдера (с учетом погрешности ). При этом если у провайдера номера разобщены или собраны в небольшие серии - максимум пользователей будет сильно меньше, чем в варианте с одним или несколькими большими серийными телефонными номерами.

По годовому графику можно отметить спад с сентября по январь 1999 года, видимо это связано с начавшимся финансовым кризисом; он повлиял на рост не только $, но и благосостояния людей. После принятия нового бюджета госсударства, и уйдя от неопределённости порожденной кризисом, люди, оценивая свой бюджет, заново подключают Internet.

Главное, что можно извлечь из графиков - это насколько сильно перегружены линии провайдера. Если ночной пик нагрузки короткий, график имеет резкие подъемы и спады нагрузки - ситуация нормальная, если пик длинный и в течении всех суток нагрузка близка к максимальной, график меняется плавно, пиковый час растянут - скорее всего мы имеет дело с перегруженными линиями.

Так называемая оранжевая кривая обозначает загрузку модемных пулов на линии 753-71-10, а синяя кривая это когда-либо зарегистрированный максимум для данного провайдера, загрузка линий 753-71-10 и 753-71-20 вместе взятых. Деления по горизонтали - это время, по вертикали -количество модемов.
