Инфологическая модель баз данных "Сущность-связь"
Инфологическая модель баз данных "Сущность-связь"
Основные понятия
Цель инфологического моделирования – обеспечение наиболее естественных для человека способов сбора и представления той информации, которую предполагается хранить в создаваемой базе данных. Поэтому инфологическую модель данных пытаются строить по аналогии с естественным языком (последний не может быть использован в чистом виде из-за сложности компьютерной обработки текстов и неоднозначности любого естественного языка). Основными конструктивными элементами инфологических моделей являются сущности, связи между ними и их свойства (атрибуты).
Сущность – любой различимый объект (объект, который мы можем отличить от другого), информацию о котором необходимо хранить в базе данных. Сущностями могут быть люди, места, самолеты, рейсы, вкус, цвет и т.д. Необходимо различать такие понятия, как тип сущности и экземпляр сущности. Понятие тип сущности относится к набору однородных личностей, предметов, событий или идей, выступающих как целое. Экземпляр сущности относится к конкретной вещи в наборе. Например, типом сущности может быть ГОРОД, а экземпляром – Москва, Киев и т.д.
Атрибут
– поименованная характеристика сущности.
Его наименование должно быть уникальным
для конкретного типа сущности, но может
быть одинаковым для различного типа
сущностей (например, ЦВЕТ может быть
определен для многих сущностей: СОБАКА,
АВТОМОБИЛЬ, ДЫМ и т.д.). Атрибуты
используются для определения того,
какая информация должна быть собрана
о сущности. Примерами атрибутов для
сущности АВТОМОБИЛЬ являются ТИП, МАРКА,
НОМЕРНОЙ ЗНАК, ЦВЕТ и т.д. Здесь также
существует различие между типом и
экземпляром. Тип атрибута ЦВЕТ имеет
много экземпляров или значений:
Красный,
Синий, Банановый, Белая ночь и т.д.,
однако
каждому экземпляру сущности присваивается
только одно значение атрибута.
Абсолютное различие между типами сущностей и атрибутами отсутствует. Атрибут является таковым только в связи с типом сущности. В другом контексте атрибут может выступать как самостоятельная сущность. Например, для автомобильного завода цвет – это только атрибут продукта производства, а для лакокрасочной фабрики цвет – тип сущности.
Ключ – минимальный набор атрибутов, по значениям которых можно однозначно найти требуемый экземпляр сущности. Минимальность означает, что исключение из набора любого атрибута не позволяет идентифицировать сущность по оставшимся. Для сущности Расписание (п. 1.2) ключом является атрибут Номер_рейса или набор: Пункт_отправления, Время_вылета и Пункт_назначения (при условии, что из пункта в пункт вылетает в каждый момент времени один самолет).
Связь – ассоциирование двух или более сущностей. Если бы назначением базы данных было только хранение отдельных, не связанных между собой данных, то ее структура могла бы быть очень простой. Однако одно из основных требований к организации базы данных – это обеспечение возможности отыскания одних сущностей по значениям других, для чего необходимо установить между ними определенные связи. А так как в реальных базах данных нередко содержатся сотни или даже тысячи сущностей, то теоретически между ними может быть установлено более миллиона связей. Наличие такого множества связей и определяет сложность инфологических моделей.
Характеристика связей и язык моделирования
При построении инфологических моделей можно использовать язык ER-диаграмм (от англ. Entity-Relationship, т.е. сущность-связь). В них сущности изображаются помеченными прямоугольниками, ассоциации – помеченными ромбами или шестиугольниками, атрибуты – помеченными овалами, а связи между ними – ненаправленными ребрами, над которыми может проставляться степень связи (1 или буква, заменяющая слово "много") и необходимое пояснение.
Между двумя сущностям, например, А и В возможны четыре вида связей.
Первый тип – связь ОДИН-К-ОДНОМУ (1:1): в каждый момент времени каждому представителю (экземпляру) сущности А соответствует 1 или 0 представителей сущности В:
Студент может не "заработать" стипендию, получить обычную или одну из повышенных стипендий.
Второй тип – связь ОДИН-КО-МНОГИМ (1:М): одному представителю сущности А соответствуют 0, 1 или несколько представителей сущности В.
Квартира может пустовать, в ней может жить один или несколько жильцов.
Так как между двумя сущностями возможны связи в обоих направлениях, то существует еще два типа связи МНОГИЕ-К-ОДНОМУ (М:1) и МНОГИЕ-КО-МНОГИМ (М:N).
Пример 2.1. Если связь между сущностями МУЖЧИНЫ и ЖЕНЩИНЫ называется БРАК, то существует четыре возможныхпредставления такой связи:
Характер связей между сущностями не ограничивается перечисленными. Существуют и более сложные связи:
множество связей между одними и теми же сущностями
(пациент, имея одного лечащего врача, может иметь также несколько врачей-консультантов; врач может быть лечащим врачом нескольких пациентов и может одновременно консультировать несколько других пациентов);
тренарные связи
(врач может назначить несколько пациентов на несколько анализов, анализ может быть назначен несколькими врачами нескольким пациентам и пациент может быть назначен на несколько анализов несколькими врачами);
связи более высоких порядков, семантика (смысл) которых иногда очень сложна.
В приведенных примерах для повышения иллюстративности рассматриваемых связей не показаны атрибуты сущностей и ассоциаций во всех ER-диаграммах. Так, ввод лишь нескольких основных атрибутов в описание брачных связей значительно усложнит ER-диаграмму (рис. 2.1,а). В связи с этим язык ER-диаграмм используется для построении небольших моделей и иллюстрации отдельных фрагментов больших. Чаще же применяется менее наглядный, но более содержательный язык инфологического моделирования (ЯИМ), в котором сущности и ассоциации представляются предложениями вида:
СУЩНОСТЬ (атрибут 1, атрибут 2 , ..., атрибут n)
АССОЦИАЦИЯ [СУЩНОСТЬ S1, СУЩНОСТЬ S2, ...]
(атрибут 1, атрибут 2, ..., атрибут n)
где S – степень связи, а атрибуты, входящие в ключ, должны быть отмечены с помощью подчеркивания.
Так, рассмотренный выше пример множества связей между сущностями, может быть описан на ЯИМ следующим образом:
Врач (Номер_врача, Фамилия, Имя, Отчество, Специальность)
Пациент (Регистрационный_номер, Номер койки, Фамилия,
Имя, Отчество, Адрес, Дата рождения, Пол)
Лечащий_врач [Врач 1, Пациент M]
(Номер_врача, Регистрационный_номер)
Консультант [Врач M,Пациент N]
(Номер_врача, Регистрационный_номер).

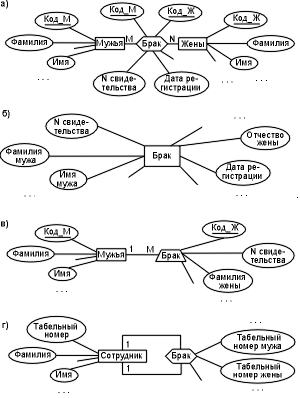

Рис. 2.1. Примеры ER-диаграмм
Для выявления связей между сущностями необходимо, как минимум, определить сами сущности. Но это не простая задача, так как в разных предметных областях один и тот же объект может быть сущностью, атрибутом или ассоциацией. Проиллюстрируем такое утверждение на примерах, связанных с описанием брачных связей (см. пример 2.1).
Пример 2.2. Отдел записей актов гражданского состояния (ЗАГС) имеет дело не со всеми людьми, а только с теми, кто обратился с просьбой о регистрации брака, рождения или смерти. Поэтому в странах, где допускаются лишь традиционные браки, отделы ЗАГС могут размещать сведения о регистрируемых браках в единственной сущности:
Брак (Номер_свидетельства, Фамилия_мужа, Имя_мужа,
Отчество_мужа, Дата_рождения_мужа, Фамилия_жены,
... , Дата_регистрации, Место_регистрации, ...),
ER-диаграмма которой приведена на рис. 2.1,б.
Пример 2.3. Теперь рассмотрим ситуацию, когда отдел ЗАГС расположен в стране, допускающей многоженство. Если для регистрации браков использовать сущность "Брак" примера 2.2, то будут дублироваться сведения о мужьях, имеющих несколько жен (см. табл. 2.1).
Таблица 2.1
|
Номер свидетельства |
Фамилия мужа |
... |
Фамилия жены |
... |
Дата регистрации |
|
1-ЮБ 154745 |
Петухов |
... |
Курочкина |
... |
06/03/1991 |
|
1-ЮБ 163489 |
Петухов |
... |
Пеструшкина |
... |
11/08/1991 |
|
1-ЮБ 169887 |
Петухов |
... |
Рябова |
... |
12/12/1992 |
|
1-ЮБ 169878 |
Селезнев |
... |
Уточкина |
... |
12/12/1992 |
|
1-ЮБ 154746 |
Парасюк |
... |
Свинюшкина |
... |
06/03/1991 |
|
1-ЮБ 169879 |
Парасюк |
... |
Хаврония |
... |
12/12/1992 |
|
... |
... |
... |
... |
... |
... |
Дублирование можно исключить созданием дополнительной сущности "Мужья"
Мужья (Код_М, Фамилия, Имя, Отчество, Дата рождения, Место рождения)
и заменой сущности "Брак" характеристикой (см. п. 2.3) со ссылкой на соответствующее описание в сущности "Мужья".
Брак (Номер свидетельства, Код_М, Фамилия жены, ...,
Дата регистрации, ...){Мужья}.
ER-диаграмма связи этих сущностей показана на рис. 2.1,в, а пример их экземпляров в табл. 2.2 и 2.3.
Таблица 2.2
|
Код_М |
Фамилия |
Имя |
Отчество |
Год/р. |
Место рожд. |
|
111 |
Петухов |
Альфред |
Остапович |
1971 |
г. Цапелька |
|
112 |
Селезнев |
Вавила |
Абрамович |
1973 |
г. Гусев |
|
113 |
Парасюк |
Гораций |
Федулович |
1972 |
г. Свиньин |
|
... |
... |
... |
... |
... |
... |
Таблица 2.3
|
Номер свидетельства |
Код_М |
Фамилия жены |
Имя жены |
Дата регистрации |
... |
|
1-ЮБ 154745 |
111 |
Курочкина |
Августина |
06/03/1991 |
... |
|
1-ЮБ 163489 |
111 |
Пеструшкина |
Мариана |
11/08/1991 |
... |
|
1-ЮБ 169877 |
111 |
Рябова |
Милана |
12/12/1992 |
... |
|
1-ЮБ 169878 |
112 |
Уточкина |
Вероника |
12/12/1992 |
... |
|
1-ЮБ 154746 |
113 |
Свинюшкина |
Эльвира |
06/03/1991 |
... |
|
1_ЮБ 169879 |
113 |
Хаврония |
Руфина |
12/12/1992 |
... |
|
... |
... |
... |
... |
... |
... |
Пример 2.4. Наконец, рассмотрим случай, когда какой-либо организации потребовались данные о наличии в ней семейных пар, а для хранения сведений о сотрудниках уже имеется сущность
Сотрудники (Табельный_номер, Фамилия, Имя, ...).
Использование, рассмотренной в примере 2.2, сущности "Брак" нецелесообразно: в "Сотрудники" уже есть фамилии, имена, отчества супругов. Поэтому создадим ассоциацию
Брак [Сотрудник 1, Сотрудник 1]
(Табельный_номер_мужа, Табельный_номер_жены, ...),
связывающую между собой определенные экземпляры сущности "Сотрудники" (рис. 2.1,г).
В заключение отметим, что ER-диаграмма рис. 2.1,а описывает структуру размещения данных о браках в отделах ЗАГС стран, допускающих групповые браки, а ER-диаграммы примера 2.1, описания любых видов браков в организациях, где есть сущности "мужчины" и "женщины", включающие холостых и незамужних.
Что же такое "связь"? В ER-диаграммах это линия, соединяющая геометрические фигуры, изображающие сущности, атрибуты, ассоциации и другие информационные объекты. В тексте же этот термин используется для указания на взаимозависимость сущностей. Если эта взаимозависимость имеет атрибуты, то она называется ассоциацией.
Классификация сущностей
Настал момент разобраться в терминологии. К.Дейт [3] определяет три основные класса сущностей: стержневые, ассоциативные и характеристические, а также подкласс ассоциативных сущностей – обозначения.
Стержневая сущность (стержень) – это независимая сущность (несколько подробнее она будет определена ниже).
В рассмотренных ранее примерах стержни – это "Студент", "Квартира", "Мужчины", "Врач", "Брак" (из примера 2.2) и другие, названия которых помещены в прямоугольники.
Ассоциативная сущность (ассоциация) – это связь вида "многие-ко-многим" ("-ко-многим" и т.д.) между двумя или более сущностями или экземплярами сущности (как в примере 2.4). Ассоциации рассматриваются как полноправные сущности:
они могут участвовать в других ассоциациях и обозначениях точно так же, как стержневые сущности;
могут обладать свойствами, т.е. иметь не только набор ключевых атрибутов, необходимых для указания связей, но и любое число других атрибутов, характеризующих связь. Например, ассоциации "Брак" из примеров 2.1 и 2.4 содержат ключевые атрибуты "Код_М", "Код_Ж" и "Табельный номер мужа", "Табельный номер жены", а также уточняющие атрибуты "Номер свидетельства", "Дата регистрации", "Место_регистрации", "Номер записи в книгу ЗАГС" и т.д.
Характеристическая сущность (характеристика) – это связь вида "многие-к-одной" или "одна-к-одной" между двумя сущностями (частный случай ассоциации). Единственная цель характеристики в рамках рассматриваемой предметной области состоит в описании или уточнении некоторой другой сущности. Необходимость в них возникает в связи с тем, что сущности реального мира имеют иногда многозначные свойства. Муж может иметь несколько жен (пример 2.3), книга – несколько характеристик переиздания (исправленное, дополненное, переработанное, ...) и т.д.
Существование характеристики полностью зависит от характеризуемой сущности: женщины лишаются статуса жен, если умирает их муж.
Для описания характеристики используется новое предложение ЯИМ, имеющее в общем случае вид:
ХАРАКТЕРИСТИКА (атрибут 1, атрибут 2, ...)
{СПИСОК ХАРАКТЕРИЗУЕМЫХ СУЩНОСТЕЙ}.
Расширим также язык ER-диаграмм, введя для изображения характеристики трапецию (рис. 2.2).
Рис. 2.2. Элементы расширенного языка ER-диаграмм
Обозначающая сущность или обозначение – это связь вида "многие-к-одной" или "одна-к-одной" между двумя сущностями и отличается от характеристики тем, что не зависит от обозначаемой сущности.
Рассмотрим пример, связанный с зачислением сотрудников в различные отделы организации.
При отсутствии жестких правил (сотрудник может одновременно зачисляться в несколько отделов или не зачисляться ни в один отдел) необходимо создать описание с ассоциацией Зачисление:
Отделы (Номер отдела, Название отдела, ...)
Служащие (Табельный номер, Фамилия, ...)
Зачисление [Отделы M, Служащие N]
(Номер отдела, Табельный номер, Дата зачисления).
Однако, при условии, что каждый из сотрудников должен быть обязательно зачислен в один из отделов, можно создать описание с обозначением Служащие:
Отделы (Номер отдела, Название отдела, ...)
Служащие (Табельный номер, Фамилия, ... , Номер отдела,
Дата зачисления)[Отделы]
В данном примере служащие имеют независимое существование (если удаляется отдел, то из этого не следует, что также должны быть удалены служащие такого отдела). Поэтому они не могут быть характеристиками отделов и названы обозначениями.
Обозначения используют для хранения повторяющихся значений больших текстовых атрибутов: "кодификаторы" изучаемых студентами дисциплин, наименований организаций и их отделов, перечней товаров и т.п.
Описание обозначения внешне отличается от описания характеристики только тем, что обозначаемые сущности заключается не в фигурные скобки, а в квадратные:
ОБОЗНАЧЕНИЕ (атрибут 1, атрибут 2, ...)[СПИСОК
ОБОЗНАЧАЕМЫХ СУЩНОСТЕЙ].
Как правило, обозначения не рассматриваются как полноправные сущности, хотя это не привело бы к какой-либо ошибке.
Обозначения и характеристики не являются полностью независимыми сущностями, поскольку они предполагают наличие некоторой другой сущности, которая будет "обозначаться" или "характеризоваться". Однако они все же представляют собой частные случаи сущности и могут, конечно, иметь свойства, могут участвовать в ассоциациях, обозначениях и иметь свои собственные (более низкого уровня) характеристики. Подчеркнем также, что все экземпляры характеристики должны быть обязательно связаны с каким-либо экземпляром характеризуемой сущности. Однако допускается, чтобы некоторые экземпляры характеризуемой сущности не имели связей. Правда, если это касается браков, то сущность "Мужья" должна быть заменена на сущность "Мужчины" (нет мужа без жены).
Переопределим теперь стержневую сущность как сущность, которая не является ни ассоциацией, ни обозначением, ни характеристикой. Такие сущности имеют независимое существование, хотя они и могут обозначать другие сущности, как, например, сотрудники обозначают отделы.
В заключение рассмотрим пример построения инфологической модели базы данных "Питание", где должна храниться информация о блюдах (рис. 2.3), их ежедневном потреблении, продуктах, из которых приготавливаются эти блюда, и поставщиках этих продуктов. Информация будет использоваться поваром и руководителем небольшого предприятия общественного питания, а также его посетителями.
|
1. Лобио по
грузински |
Рис. 2.3. Пример кулинарного рецепта
С помощью указанных пользователей выделены следующие объекты и характеристики проектируемой базы:
Блюда, для описания которых нужны данные, входящие в их кулинарные рецепты: номер блюда (например, из книги кулинарных рецептов), название блюда, вид блюда (закуска, суп, горячее и т.п.), рецепт (технология приготовления блюда), выход (вес порции), название, калорийность и вес каждого продукта, входящего в блюдо.
Для каждого поставщика продуктов: наименование, адрес, название поставляемого продукта, дата поставки и цена на момент поставки.
Ежедневное потребление блюд (расход): блюдо, количество порций, дата.
Анализ объектов позволяет выделить:
стержни Блюда, Продукты и Города;
ассоциации Состав (связывает Блюда с Продуктами) и
Поставки (связывает Поставщиков с Продуктами);
обозначение Поставщики;
характеристики Рецепты и Расход.
ER-диаграмма модели показана на рис. 2.4. а модель на языке ЯИМ имеет следующий вид:
Блюда (БЛ, Блюдо, Вид)
Продукты (ПР, Продукт, Калорийность)
Поставщики (ПОС, Город, Поставщик) [Город]
Состав [Блюда M, Продукты N] (БЛ, ПР, Вес (г))
Поставки [Поставщики M, Продукты N] (ПОС, ПР, Дата_П, Цена, Вес (кг))
Города (Город, Страна)
Рецепты (БЛ, Рецепт) {Блюда}
Расход (БЛ, Дата_Р, Порций) {Блюда}
В этих моделях Блюдо, Продукт и Поставщик – наименования, а БЛ, ПР и ПОС – цифровые коды блюд, продуктов и организаций, поставляющих эти продукты.

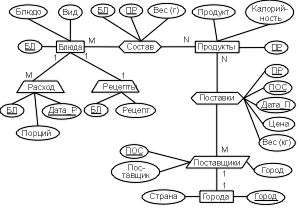

Рис. 2.4. Инфологическая модель базы данных "Питание"
О первичных и внешних ключах
Напомним, что ключ или возможный ключ – это минимальный набор атрибутов, по значениям которых можно однозначно найти требуемый экземпляр сущности. Минимальность означает, что исключение из набора любого атрибута не позволяет идентифицировать сущность по оставшимся. Каждая сущность обладает хотя бы одним возможным ключом. Один из них принимается за первичный ключ. При выборе первичного ключа следует отдавать предпочтение несоставным ключам или ключам, составленным из минимального числа атрибутов. Нецелесообразно также использовать ключи с длинными текстовыми значениями (предпочтительнее использовать целочисленные атрибуты). Так, для идентификации студента можно использовать либо уникальный номер зачетной книжки, либо набор из фамилии, имени, отчества, номера группы и может быть дополнительных атрибутов, так как не исключено появление в группе двух студентов (а чаще студенток) с одинаковыми фамилиями, именами и отчествами. Плохо также использовать в качестве ключа не номер блюда, а его название, например, " Закуска из плавленых сырков "Дружба" с ветчиной и соленым огурцом" или "Заяц в сметане с картофельными крокетами и салатом из красной капусты".
Не допускается, чтобы первичный ключ стержневой сущности (любой атрибут, участвующий в первичном ключе) принимал неопределенное значение. Иначе возникнет противоречивая ситуация: появится не обладающий индивидуальностью, и, следовательно не существующий экземпляр стержневой сущности. По тем же причинам необходимо обеспечить уникальность первичного ключа.
Теперь о внешних ключах:
Если сущность С связывает сущности А и В, то она должна включать внешние ключи, соответствующие первичным ключам сущностей А и В.
Если сущность В обозначает сущность А, то она должна включать внешний ключ, соответствующий первичному ключу сущности А.
В п. 2.3 рассматривался пример, где "Служащие" обозначали "Отделы" и включали внешний ключ "Номер отдела", соответствующий первичному ключу сущности "Отделы".
Связь между первичными и внешними ключами сущностей иллюстрируется рис. 2.5.

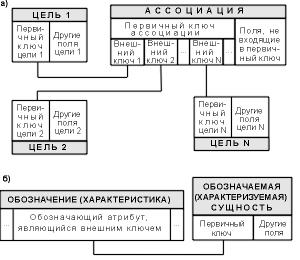

Рис. 2.5. Структуры: а - ассоциации; б - обозначения (характеристики)
Здесь для обозначения любой из ассоциируемых сущностей (стержней, характеристик, обозначений или даже ассоциаций) используется новый обобщающий термин "Цель" или "Целевая сущность".
Таким образом, при рассмотрении проблемы выбора способа представления ассоциаций и обозначений в базе данных основной вопрос, на который следует получить ответ: "Каковы внешние ключи?". И далее, для каждого внешнего ключа необходимо решить три вопроса:
1. Может ли данный внешний ключ принимать неопределенные значения (NULL-значения)? Иначе говоря, может ли существовать некоторый экземпляр сущности данного типа, для которого неизвестна целевая сущность, указываемая внешним ключом? В случае поставок это, вероятно, невозможно – поставка, осуществляемая неизвестным поставщиком, или поставка неизвестного продукта не имеют смысла. Но в случае с сотрудниками такая ситуация однако могла бы иметь смысл – вполне возможно, что какой-либо сотрудник в данный момент не зачислен вообще ни в какой отдел. Заметим, что ответ на данный вопрос не зависит от прихоти проектировщика базы данных, а определяется фактическим образом действий, принятым в той части реального мира, которая должна быть представлена в рассматриваемой базе данных. Подобные замечания имеют отношение и к вопросам, обсуждаемым ниже.
2. Что должно случиться при попытке УДАЛЕНИЯ целевой сущности, на которую ссылается внешний ключ? Например, при удалении поставщика, который осуществил по крайней мере одну поставку. Существует три возможности:
|
КАСКАДИРУЕТСЯ |
Операция удаления "каскадируется" с тем, чтобы удалить также поставки этого поставщика. |
|
ОГРАНИЧИВАЕТСЯ |
Удаляются лишь те поставщики, которые еще не осуществляли поставок. Иначе операция удаления отвергается. |
|
УСТАНАВЛИВАЕТСЯ |
Для всех поставок удаляемого поставщика NULL-значение внешний ключ устанавливается в неопределенное значение, а затем этот поставщик удаляется. Такая возможность, конечно, неприменима, если данный внешний ключ не должен содержать NULL-значений. |
3. Что должно происходить при попытке ОБНОВЛЕНИЯ первичного ключа целевой сущности, на которую ссылается некоторый внешний ключ? Например, может быть предпринята попытка обновить номер такого поставщика, для которого имеется по крайней мере одна соответствующая поставка. Этот случай для определенности снова рассмотрим подробнее. Имеются те же три возможности, как и при удалении:
|
КАСКАДИРУЕТСЯ |
Операция обновления "каскадируется" с тем, чтобы обновить также и внешний ключ впоставках этого поставщика. |
|
ОГРАНИЧИВАЕТСЯ |
Обновляются первичные ключи лишь тех поставщиков, которые еще не осуществляли поставок. Иначе операция обновления отвергается. |
|
УСТАНАВЛИВАЕТСЯ |
Для всех поставок такого поставщика NULL-значение внешний ключ устанавливается в неопределенное значение, а затем обновляется первичный ключ поставщика. Такая возможность, конечно, неприменима, если данный внешний ключ не должен содержать NULL-значений. |
Таким образом, для каждого внешнего ключа в проекте проектировщик базы данных должен специфицировать не только поле или комбинацию полей, составляющих этот внешний ключ, и целевую таблицу, которая идентифицируется этим ключом, но также и ответы на указанные выше вопроса (три ограничения, которые относятся к этому внешнему ключу).
Наконец, о характеристиках – обозначающих сущностях, существование которых зависит от типа обозначаемых сущностей. Обозначение представляется внешним ключом в таблице, соответствующей этой характеристике. Но три рассмотренные выше ограничения на внешний ключ для данного случая должны специфицироваться следующим образом:
NULL-значения не допустимы
УДАЛЕНИЕ ИЗ (цель) КАСКАДИРУЕТСЯ
ОБНОВЛЕНИЕ (первичный ключ цели) КАСКАДИРУЕТСЯ
Указанные спецификации представляют зависимость по существованию характеристических сущностей.
Ограничения целостности
Целостность (от англ. integrity – нетронутость, неприкосновенность, сохранность, целостность) – понимается как правильность данных в любой момент времени. Но эта цель может быть достигнута лишь в определенных пределах: СУБД не может контролировать правильность каждого отдельного значения, вводимого в базу данных (хотя каждое значение можно проверить на правдоподобность). Например, нельзя обнаружить, что вводимое значение 5 (представляющее номер дня недели) в действительности должно быть равно 3. С другой стороны, значение 9 явно будет ошибочным и СУБД должна его отвергнуть. Однако для этого ей следует сообщить, что номера дней недели должны принадлежать набору (1,2,3,4,5,6,7).
Поддержание целостности базы данных может рассматриваться как защита данных от неверных изменений или разрушений (не путать с незаконными изменениями и разрушениями, являющимися проблемой безопасности). Современные СУБД имеют ряд средств для обеспечения поддержания целостности (так же, как и средств обеспечения поддержания безопасности).
Выделяют три группы правил целостности:
Целостность по сущностям.
Целостность по ссылкам.
Целостность, определяемая пользователем.
В п. 2.4 была рассмотрена мотивировка двух правил целостности, общих для любых реляционных баз данных.
Не допускается, чтобы какой-либо атрибут, участвующий в первичном ключе, принимал неопределенное значение.
Значение внешнего ключа должно либо:
быть равным значению первичного ключа цели;
быть полностью неопределенным, т.е. каждое значение атрибута, участвующего во внешнем ключе должно быть неопределенным.
Для любой конкретной базы данных существует ряд дополнительных специфических правил, которые относятся к ней одной и определяются разработчиком. Чаще всего контролируется:
уникальность
тех или иных атрибутов,
диапазон
значений (экзаменационная оценка от 2
до 5),
принадлежность набору значений
(пол "М" или "Ж").
О построении инфологической модели
Читатель, познакомившийся лишь с материалом данной и предшествующей глав, не сможет правильно воспринять и оценить тех советов и рекомендаций по построению хорошей инфологической модели, которые десятилетиями формировались крупнейшими специалистами в области обработки данных. Для этого надо, по крайней мере, изучить последующие материалы. В идеале же необходимо, чтобы читатель предварительно реализовал хотя бы один проект информационной системы, предложил его реальным пользователям и побыл администратором базы данных и приложений столь долго, чтобы осознать хотя бы небольшую толику проблем, возникающих из-за недостаточно продуманного проекта. Опыт автора и всех знакомых ему специалистов по информационным системам показывает, что любые теоретические рекомендации воспринимаются всерьез лишь после нескольких безрезультатных попыток оживления неудачно спроектированных систем. (Хотя есть и такие проектировщики, которые продолжают верить, что смогут реанимировать умирающий проект с помощью изменения программ, а не инфологической модели базы данных.)
Основная сложность восприятия рекомендаций, приведенных в четвертой главе и приложении Б, чисто психологического плана.
Действительно, для определения перечня и структуры хранимых данных надо собрать информацию о реальных и потенциальных приложениях, а также о пользователях базы данных, а при построении инфологической модели следует заботиться лишь о надежности хранения этих данных, напрочь забывая о приложениях и пользователях, для которых создается база данных.
Это связано с абсолютно различающимися требованиями к базе данных прикладных программистов и администратора базы данных. Первые хотели бы иметь в одном месте (например, в одной таблице) все данные, необходимые им для реализации запроса из прикладной программы или с терминала. Вторые же заботятся о исключении возможных искажений хранимых данных при вводе в базу данных новой информации и обновлении или удалении существующей. Для этого они удаляют из базы данных дубликаты и нежелательные функциональные связи между атрибутами, разбивая базу данных на множество маленьких таблиц (см. п. 4.6). Так как многолетний мировой опыт использования информационных систем, построенных на основе баз данных, показывает, что недостатки проекта невозможно устранить любыми ухищрениями в программах приложений, то опытные проектировщики не позволяют себе идти навстречу прикладным программистам (даже тогда, когда они сами являются таковыми).
И хотя автор осознает, что большинство людей предпочитает учиться на собственных ошибках, он все же еще раз советует неопытным проектировщикам баз данных:
четко разграничивать такие понятия как запрос на данные и ведение данных (ввод, изменение и удаление);
помнить, что, как правило, база данных является информационной основой не одного, а нескольких приложений, часть их которых появится в будущем;
плохой проект базы данных не может быть исправлен с помощью любых (даже самых изощренных) приложений.
ЛИТЕРАТУРА
Атре Ш. Структурный подход к организации баз данных. – М.: Финансы и статистика, 1983. – 320 с.
Бойко В.В., Савинков В.М. Проектирование баз данных информационных систем. – М.: Финансы и статистика, 1989. – 351 с.
Дейт К. Руководство по реляционной СУБД DB2. – М.: Финансы и статистика, 1988. – 320 с.
Джексон Г. Проектирование реляционных баз данных для использования с микроЭВМ. -М.: Мир, 1991. – 252 с.
Кириллов В.В. Структуризованный язык запросов (SQL). – СПб.: ИТМО, 1994. – 80 с.
Мартин Дж. Планирование развития автоматизированных систем. – М.: Финансы и статистика, 1984. – 196 с.
Мейер М. Теория реляционных баз данных. – М.: Мир, 1987. – 608 с.
Тиори Т., Фрай Дж. Проектирование структур баз данных. В 2 кн., – М.: Мир, 1985. Кн. 1. – 287 с.: Кн. 2. – 320 с.
Ульман Дж. Базы данных на Паскале. – М.: Машиностроение, 1990. – 386 с.
Хаббард Дж. Автоматизированное проектирование баз данных. – М.: Мир, 1984. – 294 с.
Цикритизис Д., Лоховски Ф. Модели данных. – М.: Финансы и статистика, 1985. – 344 с.
