Прогнозирование зон разрушения ударной волной и возможных последствий взрыва газовоздушных смесей

Практическое задание №7

Ударная волна взрыва. Прогнозирование зон разрушения ударной волной и возможных последствий взрыва газовоздушных смесей.

Вариант № 16

Задание.Спрогнозировать зоны разрушения УВ при возможном наземном взрыве ГВС и оценить степень поражения незащищенных людей, а так же характер возможных разрушений на производственно-промышленных, жилых, и иных объектов, попавших в зону взрыва. Предложить необходимые мероприятия и примерный объём СНАВР по ликвидации последствий взрыва ГВС.

Исходные данные:

    Количество сжиженного углеводородного газа Q – 1300 м3

    Расстояние от центра взрыва до рассматриваемых объектов r>3> – 600 м

    Номера объектов, попавших в зону взрыва – 2, 7, 12, 14, 19, 24.

Решение.

Зоны детонационной волны (зона 1) находятся в пределах облака взрыва. Ее начальный радиус r>1> определяеи по формуле:

м,

где К>н> – коэф. перехода жидкого продукта в ГВС (обычно К>н>=0,6…0,8)

Избыточное давление фронта детонационной УВ считается постоянным: Р>Ф1>=const=1700 кПа

Зона 2 как и зона 1 является зоной полных разрушений. Ее радиус определяется из соотношения:

r>2>=1,7r>1>=1,7170=289 м

Р>Ф2>=1300(r>1>/r>3>)3+50 кПа=1300(170/600)3+50 кПа=53 кПА

В зоне 3 воздушной УВ формируется ее фронт, в котором в зависимости от Р>Ф3> выделяют зоны полных (а), сильных (б), средних (в) и слабых (г) разрушений, а так же зона повреждений (д). Закон падения давления, кПа, в этой зоне зависит от безразмерного радиуса ударной волны:

при : ;

Учитывая полученную Р>Ф >можно сделать вывод, что для незащищенных людей в данном случае существует опасность, т.к. при Р>Ф>=50…100 кПа

Наступают тяжелые поражения (сильная контузия всего организма, потеря сознания, переломы костей, повреждение внутренних органов).

Объекты, попавшие в зону взрыва и их состояние после него:

    Многоэтажные каменные здания(2)  (а);

    Подземные резервуары (7) (в);

    Насосное оборудование скважин (12)  (в, б);

    Воздушные линии электропередач(14) (б);

    Железобетонные мосты пролетом до 10 м (19)  (в,г);

    Металлообрабатывающие станки (24)  (в).

Как видно из результатов, в данном случае объекты попали в зоны всех видов разрушений (в зависимости от типа объекта), из чего можно сделать вывод о том, что полностью разрушаются жилые дома, убежища, ПРУ. Подвальные помещения полностью сохранятся, но потребуют расчистки входов, на улицах образуются завалы; от воздействия светового излучения возникнут сплошные пожары. Среди незащищённых людей ожидаются массовые санитарные потери. Спасательные и другие неотложные работы в этой зоне заключаются в тушении пожаров, спасении людей из-под завалов, из разрушенных и горящих зданий.

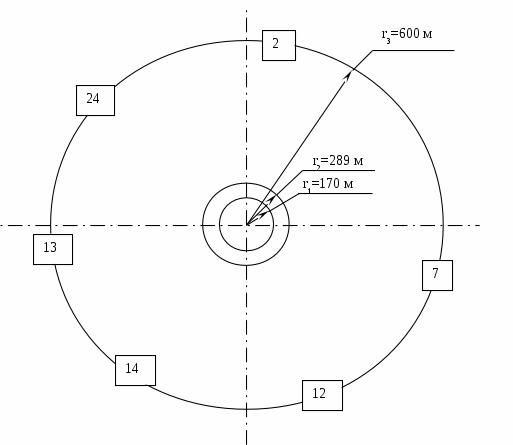

Результаты прогнозирования и оценки возможных последствий наземного взрыва ГВС.


Список использованной литературы

    Практикум по БЖД под ред. Бережного С. А. – Тверь: ТГТУ, 1997 г.

    Бережной С. А., Романов В. В., Седов Ю. Н. БЖД: Учебное пособие.– Тверь: ТГТУ, 1996 г.

    Сборник типовых расчётов и заданий по экологии: Учебное пособие / Бережной С. А., Романов В. В., Седов Ю. Н. – Тверь: ТГТУ, 1995 г.
