Эксплуатация скважин

Контрольная работа

По геологии

Задача 1

Грунтовые воды заключены в песках, слагающих междуречный массив. Пески имеют К=8 м/сут и подстилаются горизонтально залегающими глинами, отметка кровли которых Z_>1>=65 м; Z_>2>=58 м. Отметка уреза левой реки Н_>1>=80 м, правой Н_>2>=110 м. Ширина междуречья L= 8000 м. Инфильтрационное питание W=0.

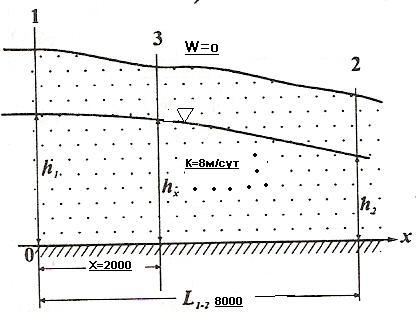

Требуется: 1) построить расчетную схему и проверить степень гидродинамического несовершенства левой реки, определив ΔL_>н>; 2)определить расход q; 3) определить положение кривой уровня, вычислив мощность потока h_>x> на расстоянии х=2000 м от уреза левой реки; 4) исследовать изменение мощности и величины расхода потока в междуречном массиве при различных схемах неоднородности, в которых коэффициент фильтрации меняется: а)по закону прямой линии от К_>1>=1м/сут, на урезе левой реки до К_>2>=8 м/сут на урезе правой реки; б) резко по направлению движения и имеет на участке длинной l_>1>=2000м от уреза левой реки К_>1>=1 м/сут, на остальной части междуречья К_>2>=8 м/сут; в) пласт имеет двухслойное строение (нижний слой К_>1>=0.5 м/сут, m=5м, верхний К_>2>=8м/сут)

Решение

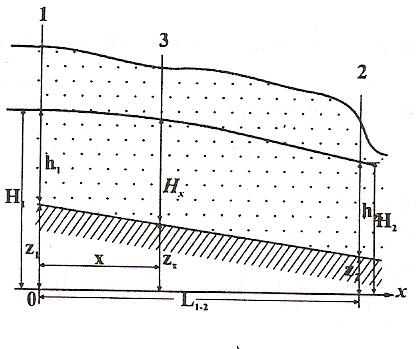

Водоупор принимается горизонтально залегающим на отметке

Z_>ср >=_> >

При этом: h_>1>=H_>1>-Z_>ср>=80-61.5=18.5 м

h_>2>=H_>2>- Z_>ср>=110-61.5=48.5 м

h_>ср>=

Согласно п 2.3 табл. 3.2 ΔL_>н>≈h так как пласт однородный ΔL_>н>=33.5м

L*0.05=8000*0.05=400 м,отсюда критерий ΔL_>н><0.05L выполняется, значит врез реки в пласт считается совершенным.

2) Определим расход потока по формуле:

q=K*= - 1.005 м²/сут

3) Определим мощность потока h_>3> на расстоянии х=2000м от левой реки по формуле:

h_>3>=

4) Выполним исследования изменения мощности и величины расхода потока в междуречном массиве при различных схемах неоднородности:

а) для линейного закона: К_>1>=1м/сут; К_>2>=8м/сут. Согласно п.6.3 табл 3.2

Условия критерия выполняются, выполним расчет значения К_>х>

К_>х>=К_>1>-

Средний коэффициент фильтрации на участке l_>1->_>x>_>:>

K_>ср1-х>=

Соответственно для всего потока:

К_>ср1-2>==3.37 м/сут

Расход потока определим по формуле:

q=K*= 3.37*²/сут

так как q_>1-2>=q_>1->_>x> то

h_>x>=

Сравним полученные данные со схемой однородного пласта:

Расход потока сократился почти в 2.5 раза. Мощность потока в сечении h_>х> возросла от 29.06 м до 36.24 м, что свидетельствует об увеличении градиента потока вследствие уменьшения здесь коэффициента фильтрации от 8м/сут до 1 м/сут.

б) Вторая схема отвечает критериям кусочно-однородного строения. Средний коэффициент фильтрации находим по формуле:

К_>ср1-2>==

Расход потока q=K* м²/сут

Формулу для определения h_>x> находим по методу фрагментов из равенства q_>1->_>x>=q_>1-2>

h_>x>=

Полученные характеристики свидетельствуют, что в схеме кусочно однородного строения наличие вблизи уреза левой реки относительно слабопроницаемого слоя пород с К=1 м/сут., почти в 3 раза уменьшает расход потока, а на границе раздела слоев происходит резкое преломление кривой уровня. Об этом свидетельствуют слабое уменьшение мощности пласта на участке длинной 6000 м от правой реки до сечения Х(от 48.5 до 42.5 м) и значительное на участке длинной 2000 м от сечения Х до левой реки (от 42.5 до 18.5м)

в) В третьем случае пласт имеет двухслойное строение

Определим расход потока по формуле:

q=*+m*k_>2>*=+ 5*8*=0.2 м² /сутки.

По характеру строения фильтрационной среды, соотношение коэффициентов фильтрации =16 отвечает критерию условно однородного пласта (табл 3.2 п.6.2)

Задача 2

Грунтовые воды заключены в песках, слагающих междуречный массив. Пески имеют К=8 м/сут и подстилаются горизонтально залегающими глинами, отметка кровли которых Z_>1>=65 м; Z_>2>=58 м.Отметка уреза левой реки Н_>1>=80 м, правой Н_>2>=110 м.Ширина междуречья L= 8000 м.Инфильтрационное питание W=210^-4 м/сут

Определить: а)мощность потока h_>x> в сечении на расстоянии х=2000м при W=210^-4 м/сут б) определить расход потока q_>1> в сечении х=0, q_>2 >при х= L и расход потока на расстоянии х; в) найти положение водораздела а; г) определить при какой отметке уровня воды на урезе левой реки (х=0) начнется фильтрация через междуречье в правую реку.

Решение

Мощность потока h_>x> найдем по формуле:

h_>x>= = =33,83 м

2. Расход потока q_>1> в сечении х=0 найдем по формуле:

q=K*=8* м²/сут

Расход потока в сечении х вычислим по формуле:

q_>x>=q_>1>+W*x=-1.805+2*10^-4*2000=-1.405 м²/сут

Расход потока в конечном (х=L)сечении по формуле:

q_>2>= K*-0.205 м²/сут

Знак <<->> показывает что все расходы потока направлены в сторону противоположную оси Х, т.е. идет фильтрация из правой реки в левую.

Найдем расстояние до водораздела а по формуле:

а=

Так как а>L, то водораздела на междуречье не существует.

4. Чтобы началась фильтрация воды через междуречье из левой реки в правую, расход q_>1>≥0. Из этого условия найдем значение:

h_>1>=_> >=

5. Выявим влияние вертикального водообмена на динамику потока: В данном случае мощность увеличилась (29.06 – 33,83м). Следовательно, наличие инфильтрации приводит к возрастанию мощности потока, также приводит к увеличению расхода потока по направлению движения от 0.205 до 1.805 м²/сут на 1 м ширины потока и на 80% превышает расход потока при отсутствии питания (вместо 1.005 составляет 1.805 м²/сут).Однако интенсивность питания невелика и водораздела в пределах исследуемого междуречья нет.

Задача 3

Грунтовые воды заключены в песках, слагающих междуречный массив. Пески имеют К=8 м/сут и подстилаются горизонтально залегающими глинами, отметка кровли которых Z_>1>=65 м; Z_>2>=58 м.Отметка уреза левой реки Н_>1>=80 м, правой Н_>2>=110 м.Ширина междуречья L= 8000 м.Инфильтрационное питание W=0.

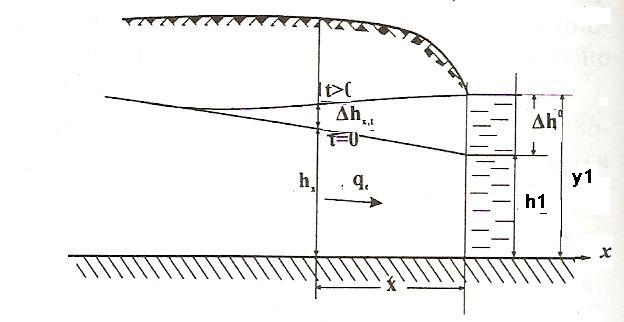

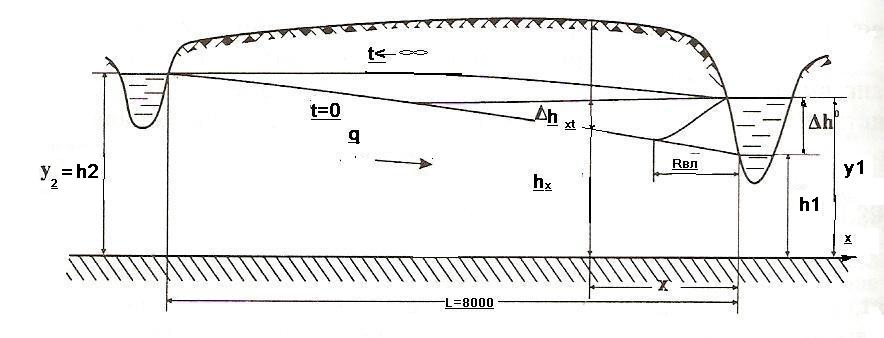

Исследовать развитие подпора уровня грунтовых вод и оценить величину фильтрационных потерь при сооружении на правой реке водохранилища протяженностью В=8000м с мгновенным подъемом уровня Δh⁰=10 м

а) на расстоянии х=1000 м от уреза проектируемого водохранилища располагается поселок. Глубина до уровня грунтовых вод здесь составляет h_>0>=5 м, глубина заложения фундаментов зданий h_>ос>=1.5 м. Среднемноголетний расход реки составляет 5 м³/с. Необходимо оценить возможность подтопления зданий поселка и определить потери воды из водохранилища. Для этого рассчитать величины подпора Δh_>х,>_>t> при х=1000 м и фильтрационного расхода Δq_>0,>_>t>_> >и q_>об,>_>t> на 250,1000,400 сутки, вычислить суммарные фильтрационные потери из водохранилища в течении первых 400 суток подпора, рассчитать стационарный подпор, построить графики изменения Δh_>х,>_>t> и q_>об,>_>t> от времени, выявить закономерности в развитии подпора и установить стадии формирования подпора.

Решение:

1. Определим при Δh⁰=10 м значения мощности водоносного горизонта на урезе реки у_>2>,средней мощности при подпоре h_>ср> по формуле:

h_>ср >==

Величина уровнепроводности по формуле:

а =²/сут

Период стабилизации подпора:

t_>c>== 8719.3 сут

Период развития подпора в условиях неограниченного пласта:

t_>k>=

2.Для первого расчетного периода времени t_>1>=250 сут, учитывая, что t_>1><t_>k>, используем схему полуограниченного пласта.

Для времени t_>2>=1000 сут, учитывая, что t_>2><t_>k>_> >так же применяем расчетную схему полуограниченного пласта.

Для t_>3>=400 сут, учитывая, что t_>3><t_>k>, используем схему полуограниченного пласта.

3. Рассчитаем изменение уровня воды в сечении х=1000 м.

Для t_>1>=250 сут по формуле: λ===0.523

по приложению 1:erfc(λ)=0.28

Δh(1000;250)=Δh⁰*[ erfc(λ)]=10*0.28=2.8 м

Для t_>2>=1000 сут по формуле:

λ==0.261

по приложению 1:erfc(λ)=0.53

Δh(x;t)= 10*0.53=5.3 м

Для t_>3>=400 сут по формуле: λ===0.41

по приложению 1: erfc(λ)=0.37

Δh(1000;400)=Δh⁰*[ erfc(λ)]=10*0.37=3.7 м

Таким образом глубина до уровня ГВ под поселком уменьшится до 5-3.7=1.3м,но останется больше нормы осушения.

4. Рассчитаем единичный фильтрационный расход в сечении х=0 на 1 м длинны водохранилища для t_>1>=250сут.Используядля этого формулу:

Δq(0;250)===1.08 м²/сут

Для t_>2>=1000 сут по формуле:

Δq(0;1000)= =0.54м²/сут

Для t_>3>=400 сут

Δq(0;400)== =0.85 м²/сут

5. Фильтрационные потери на 1 м ширины потока в течение первых 400 сут подпора рассчитываем для схемы полуограниченного пласта по формуле:

V=* = * = 683.6м³

Общие потери по всей длине водохранилища:

V_>общ>=V*B= 683.6*8000=5.47*10⁶ м³

Среднесуточные потери составляют:

5.47*10⁶:400=13672 м³/сут или 0.158 м^3/с что составляет чуть более 2% расхода реки.

6. общий фильтрационный расход на урезе водохранилища на 1 п.м. его длины определяем по формуле:

q_>об,>_>t>=Δq_>0>_>t>±q_>e>

Естественный расход до подпора q_>e>=-1.005м²/сут

q_>об,250>=1.08-1.005=0.075 м²/сут

q_>об,1000>=0.54-1.005=-0.465 м²/сут

q_>об,400>=0.85-1.005=-0.155 м²/сут

Знак минус показывает, что расход направлен от водохранилища (против положительного направления оси Х)

7. Устанавливаем стадии формирования подпора и их продолжительность. Первая стадия характеризуется повышением грунтовых вод за счет фильтрации воды из водохранилища q_>t> и естественного притока грунтовых вод со стороны водораздела q_>e>. Продолжительность этой стадии определяется приравниванием фильтрационного расхода из водохранилища естественному расходу потока до подпора:

=-1.005, откуда t=289 сут.

Во вторую стадию формирование подпора грунтовых вод происходит за счет притока со стороны водораздела. Время завершения этой стадии соответствует наступлению стационарной фильтрации в междуречном массиве и определяется:

t_>c>== 17439 сут

Задача 4

Скважина эксплуатируется с расходом Q_>0>=1500 м³/сут, располагается в нижней части конуса выноса.В зоне расположения скважины существовали родники на площади F=15 км^2, суммарный дебит которых составлял Q_>род>=70 л/с. Мощность водоносного горизонта h_>ст>=30 м, коэффициент фильтрации песков К=8м/сут, водоотдача µ=0.03. Радиус фильтра скважины r_>0>=0.1 м. Определить, через какое время наступит стационарный режим фильтрации в скважине, величину понижения уровня в скважине и величину ущерба родниковому стоку в конце первого года работы водозабора.

Решение:

Выходы родников являются ГУ  рода. При снижении уровня в пласте за счет водоотбора из скважины произойдет сокращение родниковой разгрузки. При этом, если Q_>род> Q_>0>, то в пласте наступит стационарный режим фильтрации за счет частичной инверсии родниковой разгрузки. В нашем случае Q_>род>= 86.4*70=6048 м³/сут, т.е больше водоотбора Q_>0>

Интенсивность родниковой разгрузки определим по формуле:

W_>р>=10^-4

Радиус контура питания определим по формуле:

R_>к>=

Время наступления стационарного режима определяется по формуле:

t_>с>=

а= м²/сут, тогда

t_>с>= сут

т.е к концу расчетного периода в 730 сут стационарная фильтрация наступает и расход скважины полностью формируется за счет ущерба родниковому стоку, который равен 1500 м³/сут.

Понижение уровня определяется по формуле:

S^’== м

Полученная величина понижения S^’0.25h_>ст> поэтому используем формулу:

(2h_>ст>-S)S=

(2*30 –S)S= отсюда S=11.4м

Так как условие S_>доп>=0.5h_>ст> выполняется, то скважина будет эксплуатироваться нормально в течении всего расчетного периода.
