Функция фильтрационного сопротивления в условиях неустановившегося притока жидкости (газа) к несовершенной скважине
Министерство общего и профессионального образования РФ
Тюменский Государственный Нефтегазовый Университет
Кафедра РЭНиГМ
Реферат
“Анализ функции фильтрационного сопротивления для неустановившегося притока жидкости (газа) к несовершенной скважине”
Выполнил студент
Группы НГР-96-1
Принял профессор
Телков А. П.
Тюмень 1999 г.
Рассмотрим функция (F) которая есть функция пяти параметров F=F (f>0>, r>c>, h, x, t*), каждый из которых — безразмерная величина, соответственно равная
>> > > > > > > (1)
где r — радиус наблюдения;
x — коэффициент пьезопроводности;
Т — полное время наблюдения;
h — мощность пласта;
b — мощность вскрытого пласта;
z — координата;
t — текущее время.
Названная функция может быть использована для определения понижения (повышения) давления на забое скважины после ее пуска (остановки), а также для анализа распределения потенциала (давления) в пласте во время работы скважины.
Уравнение, описывающее изменение давления на забое, т. е. при x=h; r=r>c> или r=r>c>, имеет вид
> > (2)
где безразмерное значение депрессии связано с размерным следующим соотношением
>> где>> (3)
здесь Q — дебит;
m — коэффициент вязкости;
k — коэффициент проницаемости.
Аналитическое выражение F для определения изменения давления на забое скважины запишем в виде
>> (4)
Уравнение (2) в приведенном виде не может использоваться для решения инженерных задач по следующим причинам: во-первых, функция (4) сложна и требует табулирования; во-вторых, вид функции исключает возможность выделить время в качестве слагаемого и свести решение уравнения (2) к уравнению прямой для интерпретации кривых восстановления (понижения) давления в скважинах традиционными методами. Чтобы избежать этого, можно поступить следующим образом.
В нефтепромысловом деле при гидродинамических исследованиях скважин широко используется интегрально-показательная функция. Несовершенство по степени вскрытия пласта в этом случае учитывается введением дополнительных фильтрационных сопротивлений (C>1>), взятых из решения задач для установившегося притока. В соответствии с этим уравнение притока записывается в виде
>> (5)
Как видно, дополнительные фильтрационные сопротивления являются функцией геометрии пласта. Насколько верно допущение о возможности использования значений C>1>(r>с>, h), пока еще ни теоретически, ни экспериментально не доказано.
Для неустановившегося притока уравнение (2) запишем аналогично в виде двух слагаемых, где в отличие от выражения (5) значения фильтрационных сопротивлений являются функцией трех параметров (r>с>, h, f>0>)
>> (6)
Как _ видим, дополнительное слагаемое R(r>c> , h, f>0>) в уравнении (6) зависит не только от геометрии пласта, но и от параметра Фурье (f>0>). В дальнейшем будем называть это слагаемое функцией фильтрационного сопротивления. Заметим, что при h=l (скважина совершенная по степени вскрытия) уравнение (2) представляет собой интегрально-показательную функцию
>> (7)
С учетом равенства (7) решение (6) запишем в виде
>> (8)
Разрешая уравнение (8) относительно функции сопротивления и учитывая уравнение (2), находим
>> (9)
и на основании равенства (7) приведем выражение (9) к виду
>> (10)
Численное значение R(r>с>,h,fo) рассчитано по уравнению (10) на ЭВМ в широком диапазоне изменения параметров r>c>, h, f>0>. Интеграл (2) вычислялся методом Гаусса, оценка его сходимости выполнена согласно работе [3]. С учетом равенства (7) вычисления дополнительно проконтролированы по значениям интегрально-показательной функции.
С целью выяснения поведения депрессии и функции сопротивления проанализируем их зависимость от значений безразмерных параметров.
1. Определим поведение Dр в зависимости от значений параметров r>с>, h, f>0>.
Результаты расчетов значений депрессии для каждого фиксированного r>c> сведены в таблицы, каждая из которых представляет собой матрицу размером 10х15. Элементы матрицы это значения депрессии Dp(r>c>) для фиксированных h и f>0>. Матрица построена таким образом, что каждый ее столбец есть численное значение депрессии в зависимости от h, .а каждая строка соответствует численному значению депрессии в зависимости от fo (табл. 1). Таким образом, осуществлен переход от значений безразмерной депрессии Dp(r>c>, h, f>0>) к относительной депрессии
Dр*>i,j> (r>c>).
Для удобства построения и иллюстрации графических зависимостей выполнена нормировка матрицы. С этой целью каждый элемент i-й строки матрицы поделен на максимальное значение депрессии в данной строке, что соответствует значению j==15. Тогда элементы новой матрицы определятся выражением
>> (11)
Условимся элементы матрицы называть значениями относительной депрессии. На рис. 1 приведен график изменения относительной депрессии при фиксированных значениях h. Характер поведения относительной депрессии позволяет описать графики уравнением пучка прямых
>> (12)

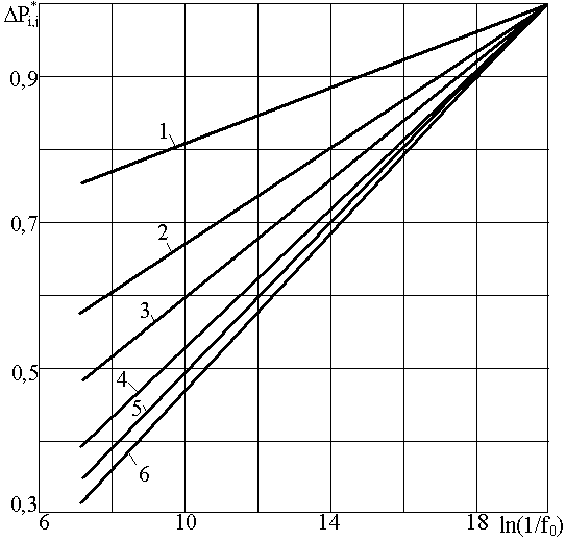

Рис. 1. Поведение относительной депрессии (r>c>=0,0200, h>i>=const, f>0>) при значениях h, равных: 1— 0,1; 2 — 0,3; 3—0,5; 4 — 0.7; 5 —0,9; 6—1,0.
где k>i> — угловой коэффициент прямой, который определяется h и от индекса j не зависит.
Анализ зависимости поведения депрессии Dp*>i,j> от f>0> для всех r>c> >0,01 показывает, что графики этой зависимости можно описать уравнением пучка прямых для любого значения h. Для r>c>< 0,01 в графиках зависимости появляются начальные нелинейные участки, переходящие при дальнейшем уменьшении параметра f>0> (или же при увеличении его обратной величины 1/f>oj>) в прямые для всех значений h<l,0
(рис. 2). При h=l,0 поведение депрессии строго линейно. Кроме того, протяженность нелинейного участка для разных r>c> при h=const различна. И чем меньше значение безразмерного радиуса r>c> , тем больше протяженность нелинейного участка (рис. 2).
2. Определим поведение R(r>c>, h, f>0>) и ее зависимость от безразмерных параметров r>c>, h, f>0>.
Значения R(r>c>, h, f>0>) рассчитаны для тех же величин параметров r>c>, h, f>0>. которые указаны в пункте 1, обработка результатов также аналогична. Переход от безразмерной функции сопротивления R(r>c>, h, f>0>) к относительной R*>i,j> (r>c>) осуществлен согласно выражению
>>. (13)
Анализ поведения R*>i,j> (r>c>) и результаты обработки расчетного материала, где установлена ее зависимость от параметров r>c>, h, f>0>, частично приведены на рис, 2 (кривые даны пунктиром).
При г>c> >0,01 для любого h>i> R*>i,j> (r>c>) уже не зависит от f>0i> .
Из анализа данных расчета и графиков рис. 2 следует: при r>c><0,01 в поведении R*>i,j> (r>c>) для всех h<l,0 наблюдается нелинейный участок, переходящий с некоторого значения f>0> (точка С на графике) в прямую линию, параллельную оси абсцисс. Важно отметить,
что для одного и того же значения r>c> абсцисса точки перехода нелинейного участка в линейный для R*>i,j> (r>c>) имеет то же самое значение, что и абсцисса точек перехода для графиков зависимости Dp*>i,j> (r>c>) от ln(l/f>0i> ) (линия CD). Начиная с этого момента, R*>i,j> (r>c>) для данного r>c> при дальнейшем наблюдении зависит не от времени, а только от h>i> • И чем выше степень вскрытия, т. е. чем совершеннее скважина,. тем меньше будет значение R*>i,j> (r>c>) И при h=l (скважина совершенная по степени вскрытия) функция сопротивления равна нулю. Очевидно, нелинейность Dp*>i,j> (r>c>) связана с характером поведения функции сопротивления, которая, в свою очередь, зависит от параметра Фурье. Отметим также, что в точке С (рис. 2) численное значение функции сопротивления становится равным значению фильтрационных сопротивлений (C>1>(r>c>, h)) для притока установившегося режима.
Рис. 2. Поведение относительной депрессии и относительной функции фильтрационного сопротивления (r>c>=0,0014, h=const, f>0>) при h, равных: 1,1'—0,1; 2,2'— 0,3; 3,3'—0,5; 4,4'—0,7; 5,5'— 0,9; 6,6'— 1,0.
выводы
1. Депрессия на забое несовершенной по степени вскрытия скважины для всех r>c> < 0,01 имеет два явно выраженных закона изменения: а) нелинейный, который обусловлен зависимостью функции сопротивления от времени и соответствует неустановившемуся притоку сжимаемой жидкости (газа); б) линейный, который соответствует квазиустановившемуся притоку и не связан с функцией сопротивления.
2. Величина R(r>c>, h, f>0>) для неустановившегося притока качественно описывает С>1>(r>c>, h) для установившегося, и ее численное значение при любом вскрытии пласта всегда меньше численного значения С>1>(r>c>, h) при установившемся притоке.
3. Полученное аналитическое решение для неустановившегося притока сжимаемой жидкости (газа) к несовершенной скважине в бесконечном по протяженности пласте преобразовано в прямолинейную анаморфозу, которая позволяет эффективно интерпретировать кривые восстановления забойного давления.
4. Выбор fo, дающего значения Dp*>i,j>(r>c>)=1, не влияет на протяженность нелинейного участка, соответствующего неустановившемуся движению, на графики зависимости Dp*>i,j>(r>c>) от ln(1/f>0i>).
ЛИТЕРАТУРА
1. Т е л к о в В. А. Приток к точечному стоку в пространстве и к линии стоков в полу бесконечном пласте. НТС. Вып. 30, Уфа, 1975.
2. Л е о н о в В. И„ Телков В. А., Каптелинин Н. Д. Сведение задачи неустановившегося притока сжимаемой жидкости (газа) к несовершенной скважине к решению уравнения пьезопроводности. Тезисы докладов на XIII научно-техническом семинаре по гидродинамическим методам исследований и контролю процессов разработки нефтяных месторождений. Полтава, 1976.
3. Б а х в а л о в Н. С. Численные методы. Изд-во “Наука”, М., 1974.
Таблица 1
h>i> |
F>0i> |
||||||||||||||
1*10-3 |
8*10-4 |
6*10-4 |
4*10-4 |
2*10-4 |
1*10-4 |
8*10-5 |
6*10-5 |
8*10-4 |
8*10-4 |
8*10-4 |
8*10-4 |
8*10-4 |
8*10-4 |
8*10-4 |
|
0,1 |
0,887 |
0,898 |
0,912 |
0,933 |
0,967 |
1,002 |
1,013 |
1,027 |
1,048 |
1,082 |
1,117 |
1,232 |
1,347 |
1,462 |
1,577 |
0,2 |
1.455 |
1,477 |
1,506 |
1,547 |
1,616 |
1,685 |
1,707 |
1,736 |
1,777 |
1,846 |
1,915 |
2,146 |
2,376 |
2,606 |
2,836 |
0,3 |
1,837 |
1,870 |
1,914 |
1,974 |
2,078 |
2,182 |
2,216 |
2,259 |
2,320 |
2,424 |
2,528 |
2,873 |
3,218 |
3,563 |
3,909 |
0,4 |
2,122 |
2,167 |
2,224 |
2,305 |
2,444 |
2,583 |
2,627 |
2,685 |
2,766 |
2,904 |
3,043 |
3,504 |
3,964 |
4,424 |
4,885 |
0,5 |
2,352 |
2,407 |
2,479 |
2,581 |
2,754 |
2,927 |
2,983 |
3,055 |
3,156 |
3,329 |
3,503 |
4,078 |
4,654 |
5,229 |
5,805 |
0,6 |
2,546 |
2,613 |
2,699 |
2,821 |
3,028 |
3,236 |
3,303 |
3,390 |
3,511 |
3,719 |
3,927 |
4,618 |
5,309 |
5,999 |
6,690 |
0,7 |
2,717 |
2,795 |
2,896 |
3,038 |
3,280 |
3,523 |
3,601 |
3,702 |
3,844 |
4,087 |
4,329 |
5,135 |
5,941 |
6,746 |
7,552 |
0,8 |
2,874 |
2,963 |
3,078 |
3,240 |
3,518 |
3,795 |
3,884 |
3,999 |
4,161 |
4,439 |
4,716 |
5,637 |
6,558 |
7,478 |
8,400 |
0,9 |
3,022 |
3,122 |
3,252 |
3,434 |
3,746 |
4,058 |
4,158 |
4,288 |
4,480 |
4,782 |
5,094 |
6,130 |
7,166 |
8,202 |
9,238 |
1,0 |
3,166 |
3,277 |
3,421 |
3,624 |
3,970 |
4,317 |
4,428 |
4,572 |
4,775 |
5,121 |
5,648 |
6,619 |
7,770 |
8,921 |
10.073 |
Примечание. При построении принято: — r>c>=0,10; индекс i=l, 2, ... , 10 соответствует изменению h=0, 1; 0.2; ... , 1,0, a j=l, 2, 3...., — 15—изменению с переменным шагом параметра f>0>.
