Р.С. Штенгелов
Это - один из важнейших смысловых вопросов при оценке ЭЗ; необходимость его изучения специально оговаривается в нормативно- методических документах. Для чего ?
- Правильное балансовое понимание гидрогеологических условий позволяет избежать логических, формальных ошибок при выборе расчетных формул, схем, при построении расчетных моделей...
- Для обоснованной ориентации разведочных работ на те параметры и процессы, которые имеют основное балансовое значение на конкретном месторождении
- Для расчетов качества подземных вод - нужны долевые составляющие расхода для расчетов химического смешения
- То же - для оценки экологических последствий водоотбора.
Проблема очень непростая, так как чаще всего невозможны прямые полевые измерения; необходимо очень ясное понимание общей гидрогеологической ситуации и балансово-гидродинамических механизмов при естественном и нарушенном режиме фильтрации.
Основные теоретические представления
ДО ЭКСПЛУАТАЦИИ: среднегодовой баланс водоносного горизонта (с осредненными сезонными колебаниями и потому - с некоторым постоянным объемом воды в пласте): объем притока за счет всех видов питания равен объему оттока за счет всех видов разгрузки
ПРИ ЭКСПЛУАТАЦИИ: водоотбор - новая расходная статья баланса (искусственная разгрузка). Поэтому после включения водозабора начинает формироваться (в полном соответствии с законами систем материального мира) новое равновесное балансовое состояние, т.е. происходят количественные изменения естественных балансовых процессов, стремящиеся компенсировать возникший за счет водоотбора дисбаланс. В совокупности эти изменения таковы:
- уменьшается объем воды в пласте на
величину
,
так как обязательно (по законам
гидрогеодинамики) должна образоваться
депрессионная воронка;
- может увеличиться суммарный расход
питания до величины
;
- может уменьшиться суммарный расход
разгрузки до величины
.
Почему питание увеличивается, а разгрузка уменьшается ?
- Если питание имеет "потенциальный" характер, т.е. происходит под действием разности напоров (перетекание из смежного горизонта, приток из рек), то при эксплуатационном понижении уровней разность напоров может только увеличиваться.
- Если питание имеет инфильтрационный характер, то при понижении свободной поверхности инфильтрация тоже возрастает (до некоторого предела), так как уменьшается испарение.
- Если естественная разгрузка происходит с некоторой разностью напоров на дренирующей границе (разгрузка в русла рек, водоемы, восходящими родниками...), то при эксплуатационном понижении напоров эта разность уменьшается - следовательно, уменьшается и расход разгрузки.
- Если разгрузка происходит путем испарения, то при эксплуатационном понижении свободной поверхности величина испарения всегда уменьшается.
Терминологическое замечание: процесс уменьшения естественной разгрузки при эксплуатации будем называть инверсией; она может быть частичной или полной.
Итак, уравнение баланса водоносного горизонта при работе водозабора приобретает такой принципиальный вид:
или, учитывая, что
:
Это основное уравнение баланса эксплуатационного водоотбора.
Его физический смысл: отрицательное
(по балансовому знаку) изменение
,
возникшее в естественной сбалансированной
системе, погашается положительными
изменениями
Эти
положительные изменения называются
ИСТОЧНИКАМИ ФОРМИРОВАНИЯ ЭЗ и составляют
БАЛАНСОВУЮ СТРУКТУРУ эксплуатационного
водоотбора (БСЭВ).
Вопрос о долевом соотношении возможных источников формирования ЭЗ в каждом случае очень сложный (от 0 до 100%); для самых простых расчетных схем могут быть применены аналитические решения, для сложных (точнее, реальных) - используется моделирование фильтрации.
Принципиально важно: величина (или само существование) каждой компоненты БСЭВ определяется конкретной гидрогеодинамической ситуацией, т.е. зависит от параметров, граничных условий, времени, схемы и расположения водозабора и др.
Простые балансовые упражнения: водоносный горизонт в виде сосуда
Рис. 1
I. Водоносный горизонт обладает только
емкостью
;
питания, стока и разгрузки нет (рис. 1)
- Режим при водоотборе будет постоянно нестационарным
- Водоотбор возможен только в течение
некоторого времени:
Рис 2.
II. Расход питания
не зависит от положения уровня (рис. 2)
- Вопрос: а расход разгрузки
зависит? Да.
Варианты соотношения дебита водоотбора и расхода питания:
А)
- какой режим уровней при водоотборе? В пределе стационарный.
- где будет располагаться уровень? Выше уровня разгрузки.
- какие произойдут балансовые изменения?
Уменьшится расход разгрузки на величину
(частичная
инверсия разгрузки).
- общий вид балансового уравнения при
наступлении стационарного режима:
,
т.е.
Б)
Все так же, как в предыдущем случае:
стационарный режим, но уровень будет
располагаться на уровне разгрузки, а
разгрузка инверсируется полностью,
т.е.
Однако,
принципиальный вид балансового уравнения
сохраняется:
В) В случае превышения величины водоотбора
над расходом питания
режим уровней будет сохраняться
нестационарным и после полной инверсии
разгрузки. Водоотбор с таким дебитом
может сохраняться лишь в течение
некоторого времени
,
после чего дебит водоотбора должен быть
уменьшен.
Балансовое уравнение после инверсии
разгрузки имеет вид
Рис. 3.
II. Расход питания
зависит от положения уровня.
Реализуем такой механизм добавлением
еще одного сосуда с более высоким
положением уровня (аналог смежного
водоносного горизонта). Питание происходит
за счет разности уровней - в ненарушенных
условиях при
величина
питания
(рис. 3).
Варианты соотношения дебита водоотбора и расхода питания:
А)
- какой режим уровней при водоотборе? Стационарный.
- где будет располагаться уровень? Выше уровня разгрузки (но выше, чем в варианте II . Почему?)
- какие произойдут балансовые изменения?
Уменьшится расход разгрузки на величину
(частичная инверсия разгрузки) и, кроме
того, увеличится интенсивность питания
на величину
,
так как возросла величина разности
уровней
.
- общий вид балансового уравнения:
или
Б)
Стационарный режим, но уровень будет
располагаться выше уровня разгрузки,
т.е. разгрузка не инверсируется полностью.
Принципиальный вид балансового уравнения
сохраняется:
В) Наконец, даже в случае превышения
величины водоотбора над расходом питания
возможно стационарное состояние режима
уровней (до некоторого критического
значения
).
Вид балансового уравнения прежний:
Хотелось бы надеяться, что у внимательного читателя уже возник принципиальнейший балансовый вопрос: а почему же уровень в смежном сосуде -"горизонте" остается постоянным? Действительно, картинка на рис. 1.7 не содержит информации о механизме собственного питания второй емкости. Какие варианты здесь возможны ?
- Если питания нет, то даже в естественных
условиях не могла бы существовать
разность уровней,
а при водоотборе уровни в обоих сосудах
вели бы себя одинаково.
- А если есть естественное питание, то каков его механизм? Как оно себя поведет при снижении уровней в этой связанной системе?
Таким образом, возникает теоретически бесконечная цепочка балансовой реакции на эксплуатационный водоотбор. Практически же где-то может найтись такая питающая граница, которая выдаст необходимое приращение питания без изменения собственного уровня (точнее, при пренебрежимо малом изменении уровня) - обычно это большие реки, крупные водоемы и т.п.
Итак: стационарный режим фильтрации при работе водозабора может установиться только в том случае, если в области влияния водозабора есть питающие и/или дренирующие границы, на которых в связи с понижением уровней произойдет суммарное изменение естественных величин питания и/или разгрузки, равное величине водоотбора:
где
- суммарное изменение расходов через
все границы.
Практическое правило: при работе с балансовыми зависимостями надо договориться о знаке расхода:
+ питание, - разгрузка. Чтобы не ошибиться
и вообще не думать о знаке, нужно в
гидрогеодинамических формулах всегда
ставить на первое место уровень на
границе
:
( всегда больше нуля! )
В этих формулах
- это уровни в приграничной области
пласта,
-
некоторое фильтрационное сопротивление
границы, через которую происходит
водообмен пласта со смежными элементами
гидросферы.
Вернемся к общему балансовому уравнению водоотбора и введем генетические названия:
|
Qэ |
= |
|
+ |
|
+ |
|
|
|
V/tэ
ЕСТЕСТВЕННЫЕ ЗАПАСЫ - количество воды в пласте (в принципе масса, но для пресных вод можно пользоваться объемом). Независимо от движения! Величина ЕЗ зависит от размеров водовмещающей толщи (площадь оцениваемой области, мощность пласта) и ее емкостных параметров (водоотдача). В зависимости от природы водоотдачи различают емкостные и упругие естественные запасы. Размерность объема (L3) , но в уравнении баланса представляем их расходом, "размазывая" объем запасов на время водоотбора.
ЕСТЕСТВЕННЫЕ РЕСУРСЫ (термин и смысл должны быть известны из многих предшествующих учебных курсов) - суммарная величина питания водоносного горизонта в естественных условиях (следовательно, и величина естественной разгрузки). Обратить внимание: в уравнение баланса водоотбора входит не общая величина естественных ресурсов, формирующаяся в пределах некоей водосборной площади, а только изменение расхода разгрузки, т.е. та часть общей величины естественных ресурсов, которая "схвачена" водозабором за счет депрессии напоров в областях разгрузки естественного потока (замена естественной разгрузки на искусственную, техногенную).
ПРИВЛЕКАЕМЫЕ РЕСУРСЫ - специфическая балансовая категория, возникающая только при работе водозабора. Это - суммарный расход дополнительного питания эксплуатируемого горизонта (дополнительного к чему? к естественной интенсивности питания). Две возможности возникновения ПР:
- в областях естественного питания - оно может усилиться при эксплуатационном понижении уровней (раньше уже говорили об этом явлении - например, усиление перетекания из смежного горизонта; увеличение интенсивности инфильтрации при возрастании глубины залегания свободной поверхности...); разность между эксплуатационной и естественной величиной и есть привлекаемые ресурсы;
- в областях естественной разгрузки - вначале инверсия (это использование ЕР!), а после полной инверсии на границе возникает обратное соотношение напоров и поток обратного направления, которого не было в естественных условиях; его полный расход и есть привлекаемые ресурсы.
Важнейшее положение:
СТРУКТУРА БАЛАНСА ВОДООТБОРА СПОСОБНА К СУЩЕСТВЕННОМУ ПРЕОБРАЗОВАНИЮ ВО ВРЕМЕНИ,
а возможная направленность этих преобразований во многом зависит от положения водозабора по отношению к действующим балансово-гидрогеодинамическим границам пласта.

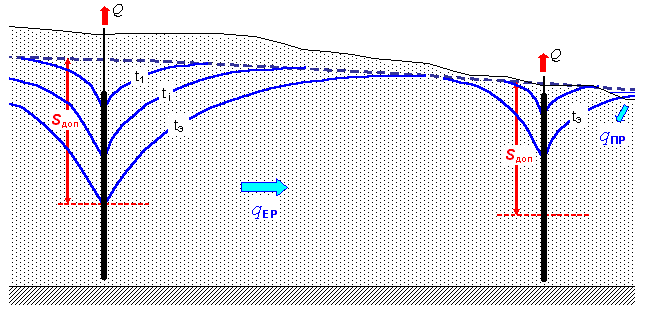

Характерная иллюстрация (рис. 1.8): если
водозабор расположить близко к реке
(или к другой дренирующей границе), то
достаточно быстро, при небольших еще
понижениях уже возникает сначала
,
а затем и
.
Поэтому может быстро установиться
стационар. Если же водозабор далеко от
дренирующей границы, то воронка достигнет
ее через весьма значительное время (или
вообще не "успеет" это сделать за
расчетный срок), либо в принципе не
сможет ее достичь в пределах допустимых
понижений в водозаборе. Величина
естественного потока в этих условиях
не имеет никакого значения для формирования
баланса водоотбора; основным источником
формирования ЭЗ будут являться только
естественные запасы пласта и темп
развития воронки будет таким же, как и
в условиях бассейна подземных вод;
соответственно - постоянный нестационар.
|
|
|
Рис. 4. Характер развития депрессионных воронок при расположении водозабора на удалении и вблизи реки |
В этой связи вспомним о гидрогеологической/гидродинамической рациональности водозабора. Выходит, что существуют такие места, где водозабор располагать выгоднее, чем где-то рядом: лучше параметры, легче проявляется благоприятное балансовое действие граничных условий. Такие участки прежде всего следует рассматривать как "МЕСТОРОЖДЕНИЕ ПОДЗЕМНЫХ ВОД".
