Задание 1

Понятие очага поражения, важнейшие поражающие факторы.

Ответ

Очагом поражения называется территория с расположенными на ней зданиями, сооружениями, инженерными сетями, коммуникациями, оборудованием, техникой и людьми, подвергшаяся поражению, разрушению или заражению в результате возникновения чрезвычайной ситуации. Различают простые и комплексные (сложные) очаги поражения в зависимости от числа одновременно действующих поражающих факторов. Важнейшие поражающие факторы, возникающие при чрезвычайных ситуациях:

    упругие волны при землетрясениях;

    ударная волна при взрыве;

    пламя пожара и световое излучение;

    радиоактивное заражение;

    химическое заражение;

    затопление;

    эпидемии.

Упругие волны при землетрясениях — сильные колебания земной коры, вызываемые тектоническими и вулканическими причинами, приводящие к разрушениям зданий, сооружений, к пожарам, человеческим жертвам. Основные характеристики землетрясения — глубина очага, характер разлома земной коры (вертикальный, горизонтальный), магнитуда, интенсивность энергии.

Магнитуда – логарифм максимальной амплитуды смещения почвы в микронах, измеренной по сейсмограмме на расстоянии 100 км от эпицентра. Интенсивность энергии на поверхности земли зависит от глубины очага, магнитуды, расстояния от эпицентра, характера грунта и других факторов. Она измеряется в баллах по шкале Рихтера.

Таблица 1 – Шкала Рихтера.

Баллы

Характеристика землетрясений

Внешние эффекты

1

Незаметные

Люди не ощущают

2

Очень слабые

Большинство людей не ощущает

3

Слабые

Многие ощущают

4

Умеренные

Ощущают все, звенит стекло

5

Довольно сильные

Ночью все просыпаются, колышутся люстры

6

Сильные

Легкие повреждения зданий, тонкие трещины

7

Очень сильные

Трещины в стенах, откол штукатурки

8

Разрушительные

Разрушение многих зданий

9

Опустошительные

Полные разрушения зданий

10

Уничтожительные

Трещины в грунте до 1 метра

11

Катастрофа

Много трещин, обвалы в горах

12

Сильная катастрофа

Сильные изменения рельефа местности

Землетрясения вызывают и другие стихийные бедствия: оползни, лавины, сели, цунами, наводнения, пожары, утечки СДЯВ и др. Прогнозировать землетрясения практически невозможно, но можно территории разделить по потенциальной опасности (сейсмическое районирование).

Ударная волна при взрыве — зона сжатого воздуха, которая распространяется со сверхзвуковой скоростью от центра взрыва, вызывая поражение людей, разрушение зданий, сооружений, техники и др. Важнейшая количественная характеристика ударной волны — избыточное давление фронта ударной волны ДР>ф> — разность между максимальным давлением во фронте ударной волны и нормальным давлением ( атмосферным давлением.).Единицы измерения – килопаскаль, или килограмм на квадратный сантиметр.

1кПа=1000 Па ~ 0,01кГ/см2,

1кГ/см2 ~ 100 кПа (101325Па).

Действие ударной волны на незащищённого человека:

до 20кПа — без особых последствий (звон в ушах, нарушение ориентации);

20…40кПа — лёгкие поражения (легкая контузия, временная потеря слуха, вывихи, ушибы);

40…60кПа — средние поражения (травмы мозга с потерей сознания, повреждения органов слуха, кровотечение из носа и ушей, переломы и вывихи конечностей);

60…100кПа — тяжёлые и крайне тяжёлые поражения (травмы мозга с продолжительной потерей сознания, множественные переломы, повреждения внутренних органов и т.п.);

более 100кПа — смертельные поражения.

Косвенное воздействие ударной волны заключается в поражении людей предметами, увлекаемыми ударной волной.

Действие ударной волны на здания и сооружения:

10…20кПа — слабые разрушения;

20…30кПа — средние разрушения;

30…50кПа — сильные разрушения;

более 50кПа — полные разрушения.

Характеристика очага поражения при взрыве газовоздушной смеси

Чаще всего в промышленности и на транспорте происходят взрывы нефтепродуктов (сжиженный газ, сжатый газ, бензин, легкокипящие нефтяные фракции и т.д.). Очаг поражения при этом характеризуется возникновением трёх зон (рис.1).

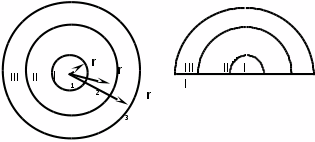

Рисунок 1 – Зоны поражения при взрыве газовоздушной смеси

I – зона действия детонационной волны – находится в пределах облака, т.е. зона, в которой происходит молниеносное горение взорвавшегося углеводорода, на внешней границе этой зоны Р>ф >= 1700 кПа (r>1>);

II – зона действия продуктов взрыва — охватывает объём пространства, в котором рассеиваются продукты взрыва, на внешней границе этой зоны Р>ф >= 300 кПа (r>2>);

III – зона действия воздушной ударной волны, условно внешней границей считается радиус r>3>, для которого Р>ф >= 10 кПа — величина практически безвредная для зданий, сооружений и людей

Радиоактивное заражение возникает при выпадении на местность радиоактивных веществ вследствие ядерного взрыва или аварии на АЭС с выбросом радиоактивных веществ. На радиоактивно зараженной местности источниками радиоактивного излучения являются: осколки (продукты) деления ядерного материала, наведенная радиоактивность в грунте и других материалах, непрореагировавшее ядерное топливо. Радиоактивное излучение ионизирует атомы и молекулы вещества, а при прохождении через живую ткань – молекулы, входящие в состав клеток. Это приводит к нарушениям нормального функционирования живой материи, изменению функций белков, ДНК, клеток, отдельных органов, систем и организма в целом.

Радиоактивное заражение количественно можно охарактеризовать такими параметрами:

Доза — количество энергии ионизирующих излучений, поглощенное единицей массы облучаемой среды (интегральная характеристика). Различают экспозиционную, поглощенную и эквивалентную дозы. Экспозиционная доза (обозначение D) измеряется в рентгенах (внесистемная единица) и радах (системная единица): 1Р = 0,87 рад; 1рад = 1,14Р.

Мощность дозы (уровень радиации) — дифференциальная характеристика. Единицы измерения в системе СИ – рад в час; обозначение Р>n>> >, где n — время после взрыва (заражения), в ч.

Мощность дозы со временем падает по экспоненциальному закону:

— для ядерного взрыва – Р>t>=Р>1>t –1,2;

    для аварии на АЭС – Р>t>=P>1>t –0,4. .

Зона химического заражения образуется вследствие утечки сильнодействующих ядовитых веществ (СДЯВ) при производственных авариях, катастрофах, применении боевых отравляющих веществ. СДЯВ могут быть участниками технологических процессов – сырьём, полупродуктами (хлор, аммиак, оксиды серы, оксиды азота, сероводород, фосген, синильная кислота, галогенводороды и др.). СДЯВ могут вызывать поражения кожи, дыхательных органов, глаз и др. При производственной аварии с выбросом СДЯВ образуется зараженное облако, которое называется первичным. Его состав, размеры и форма зависят от свойств и количества СДЯВ, метеоусловий и т.д. Вторичное химическое заражение людей может произойти при контакте их с зараженной техникой или местностью.

Зоной химического заражения называется территория, на которой имеется поражающая концентрация СДЯВ.

Очагом химического заражения называется территория, на которой в результате воздействия ядовитых веществ произошли массовые поражения людей, сельскохозяйственных животных или растений.

Зона химического заражения характеризуется размерами (глубиной Г и шириной Ш) и площадью S, которые, в свою очередь, зависят от количества СДЯВ, их природы, метеоусловий, характера местности, плотности застройки, наличия растительности.

Наводнения – это катастрофическое затопление местности, вызывающее повреждения и разрушения зданий, сооружений и других объектов, сопровождающееся поражениями и гибелью людей, другими негативными последствиями. Масштабы наводнения зависят от высоты и продолжительности стояния опасных уровней воды, площади затопления, времени затопления и др.

Задание 2

Определить дозу излучения, которую получат рабочие, если начнут работать через А часов после аварии на АЭС, при уровне радиации на это время Б рад/час (таблица 1). Продолжительность работы Т часов. Условия работы - В. Сделать выводы, а при необходимости внести предложения по изменению условий работы.

Таблица 1 – Исходные данные для задания 2.

№

А, час.

Б, рад/час

Т, час.

В – условия работы

10

3

50

2

На экскаваторах

Решение

Определим время начала и окончания работ:

Вычислим уровень радиации на 1 час после аварии, предварительно найдем в приложении 1 коэффициент перерасчета уровней радиации на любое время после аварии на АЭС К>30> = 3,55:

Определим уровень радиации на время окончания работ, предварительно найдем в приложении 1 коэффициент перерасчета уровней радиации на любое время после аварии на АЭС К>32> = 3,55:

Далее определим средний уровень радиации:

Определим дозу излучения, предварительно найдем в приложении 2 коэффициент ослабления доз радиации для зданий и транспортных средств К>ОСЛ.> = 4:

Вывод: работать можно, так как доза не превышает допустимую (25 рад за сутки).

Задание 3

Определить допустимую продолжительность спасательных работ (СиДНР), если СиДНР начались через Г часов после аварии на атомной электростанции, а уровень радиации на 1 час после аварии на АЭС составил Р>1>> >рад/час. Установленная доза излучения Д>уст>. Условия работы приведены в таблице 2.

Таблица 2   Исходные данные для задания 3.

№

Г, час.

Р>1>, рад/час

Д>уст>, рад

Условия работы

10

3

72

15

3х-этаж.админ. здание

Решение

Рассчитаем относительную величину А, предварительно найдем в приложении 2 коэффициент ослабления доз радиации для зданий и транспортных средств К>ОСЛ.> = 6:

По таблице приложения 3 определяем допустимую продолжительность работы. (А = 0,8, Г =3 часа). На пересечении строки и колонки читаем допустимую продолжительность работ:

Т = 2 часа 10 минут.

Задание 4

На объекте разрушилась емкость (обвалованная или нет - см. вариант), содержащая Е тонн вещества Ж. Метеоусловия и характер местности указаны в таблице 3. Определить размеры и площадь зоны химического заражения.

Таблица 3   Исходные данные для задания 4.

№

Е, тонн

Вещество Ж

Емкость

Метеоусловия, скорость ветра

Местность

10

100

аммиак

необвалов.

ночь, полуясно, 4м/с

открытая

Решение

Определим по данным приложения 6 степень вертикальной устойчивости воздуха, при данных метеоусловиях это изотермия.

По таблице приложения 4 определяем глубину распространения зараженного воздуха (по условию задачи местность открытая):

С учетом поправочного коэффициента на скорость ветра (примечание 1 приложения 5) и необвалованной емкости (примечание 2 приложения 5) глубина распространенного воздуха равна:

Определяем ширину зоны химического заражения, учитывая, что степень вертикальной устойчивости воздуха это изотермия:

Определяем площадь зоны химического заражения:

Задание 5

Определить избыточное давление фронта ударной волны и характер разрушения объекта на случай взрыва Q тонн сжиженного пропана на расстоянии К метров от объекта.

Таблица 4   Исходные данные для задания 5.

№

Q, тонн

К, метров

Структура объекта

10

116

575

Кирпичное бескаркасное производственно-вспомогательное здание с перекрытием из железобетонных плит, одноэтажное

Решение

    Радиус действия детонационной волны:

    Радиус действия продуктов взрыва:

    Сравнивая полученные значения радиусов с расстоянием от центра взрыва (575 метров), видим, что объект не попадает ни в зону действия детонационной волны, ни в зону действия продуктов взрыва, он находится в зоне действия воздушной ударной волны.

    Вспомогательная величина ц:

    Ожидаемое значение избыточного давления фронта ударной волны:

Поскольку ц  2, то применяем формулу (1):

    В таблице приложения 7 для данного здания находим, что здание получит средние разрушения.
