РЕФЕРАТ

На тему: Протипіхотні міни та підривні заряди

Протипіхотні міни

Кількість і тип протипіхотних мін дуже різноманітний. Основною особливістю протипіхотних мін є те, що майже усі вони є імпровізованими. Для використання в якості протипіхотних мін пристосовуються артилерійські і мінометні боєприпаси, протитанкові міни, ручні гранати і різні інші боєприпаси. Протипіхотні міни, що приводяться в даному розділі, є найбільш типовими з всіх імпровізованих зразків.

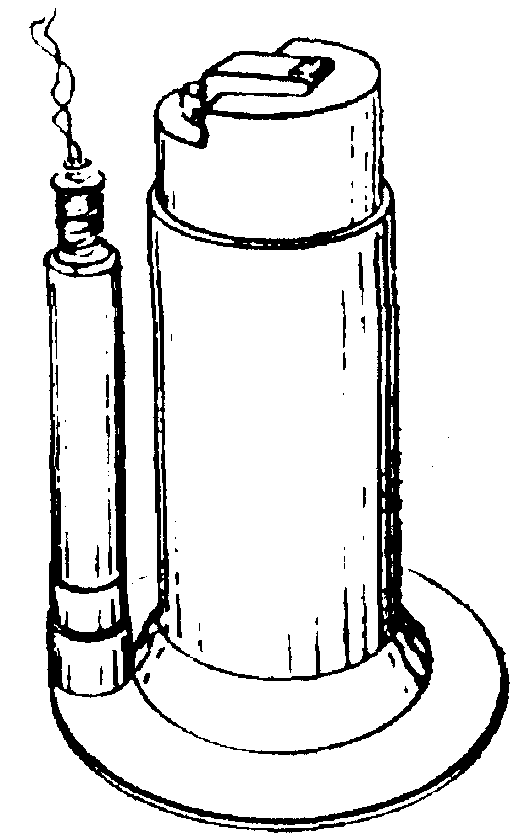

Протипіхотна бляшана міна (мал.2-13) виготовляється з металевої банки, подібної по зовнішньому вигляді банці з-під пива. Вибуховим механізмом є імпровізований підривач миттєвої дії. Для цієї мети також може бути використаний запав ручної гранати, у якого вилучений сповільнювач. Мина діє за допомогою натяжного дроту, що прикріплюється до витяжного кільця; від висмикування з'єднаної з кільцем чеки звільняється зведений ударник, що переміщається вниз і наколює запав. Таку міну не слід знешкоджувати, оскільки при цьому можливий її випадковий вибух.

Основні дані міни

Колір ........................................сірий чи захисний

Діаметр.....................................76 мм

Висота ......................................150 мм

Загальна вага ...........................близько 900 г

Тип ВР ......................................тротил

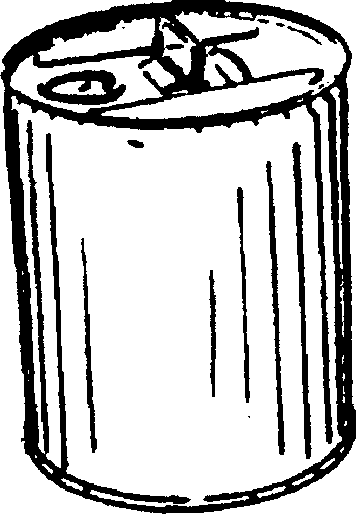

Рис. 2-13. Протипіхотна бляшана міна

Бетонна осколкова міна (мал. 2-14) складається з заряду ВР, ув'язненого в бетонний циліндричний корпус із плоскою бічною частиною для надійного кріплення на місцевих предметах. 50-мм діаметра трубка з одного з торців міни служить як рукоятку для перенесення і розміщення вибухового механізму. Два шнури у верхній частині міни використовуються для кріплення її в місці установки. Мина звичайно має електричний вибуховий механізм і приводиться в дію дистанційно за допомогою чи батарей підривної машинки.

Основні дані міни

Колір.......................................сірий

Довжина..................................250 мм

Ширина підстави ...................180 мм

Висота ....................................150 мм

Загальна вага .........................6 кг

Тип ВР ...................................тротил

Рис. 2-14. Бетонна осколкова міна

Бетонна призматична міна (мал. 2-15) звичайно складається верб заряду ВР, ув'язненого в бетонну призму, однак може використовуватися і чавунний корпус подібної форми. Мина приводиться в дію електричний способом і має два капсульних гнізда (по одному на кожнім торці). Сталева трубка в одному з торців корпуса служить для установки міни на кілочку, а також для розміщення одного верб капсульних гнізд. Електричний струм для приведення міни в дію виходить від чи батареї підривної машинки

Основні дані міни

Колір...................................сірий

Діаметр ...............................140 мм

Довжина ..............................355 мм

Загальна вага ......................6 кг

Тип ВР..................................тротил

Рис. 2-15. Бетонна призматична міна

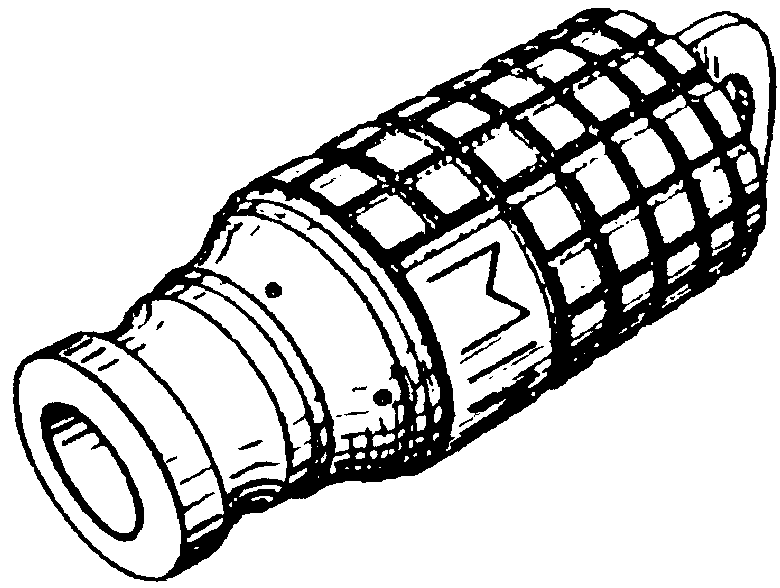

Чавунна осколкова міна (мал.2-16) має форму ручної гранати, на її корпусі нанесена насічка для утворення осколків. Па корпусі міни укріплена ручка для перенесення. Мина має одне гніздо для підривача діаметром 50 мм, розташоване на одному з торців корпуса і, що служить для розміщення електродетонатора. Гніздо до установки міни закрито кришкою.

Основні дані міни

Колір....................................сірий

Діаметр ................................130 мм

Довжина ...............................230 мм

Загальна вага ........................5,4 кг

Тип ВР ..................................мелініт/тротил

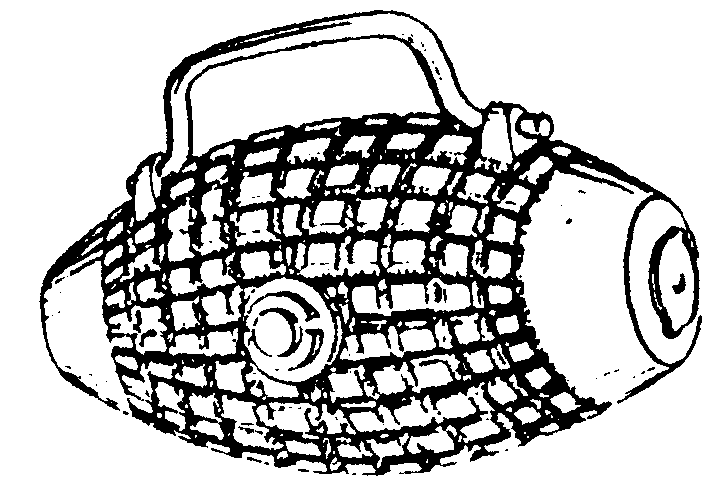

Рис. 2-16. Чавунна осколкова міна

Чавунна протипіхотна осколкова міна (мал.2-17) також має корпус з чавуна з насічкою і виконана у формі ручної гранати з короткою ручкою. Звичайно на корпусі нанесене позначення "М1М". У рукоятці міни розташовується тертковий взривач натяжного дії, що може чи мати не мати елемент уповільнення спрацьовування. Під впливом зусилля, прикладеного до натяжного дроту з який прикріплюється до витяжного шнура взривача, відбувається спрацьовування міни.

Основні дані міни

Колір ..............................................від сірого до чорного

Діаметр ..........................................50 мм

Довжина .........................................165 мм

Загальна вага .................................1 кг

Тип ВР ............................................тротил

Уповільнення спрацьовування ......2-4 сек.

Рис. 2-17. Чавунна протипіхотна осколкова міна

Осколкова міна, що вистрибує, (мал. 2-18) - саморобна, виготовлена з корпуса американських протипіхотних осколкових мін (>12 чи сигнальної міни М48. У такий корпус повещают дерев'яний циліндр, діаметр якого трохи менше корпуса міни; у циліндрі улаштоване гніздо таких розмірів, щоб у нього можна було помістити стандартну ручну гранату (частіше - американську М26). При установці міни дерев'яний циліндр разом із гранатою вставляється в Корпус міни і витягається запобіжна чека гранати. Мина ініціюється електричним способом від чи батарей підривної машинки, при цьому циліндр і граната викидаються нагору. При виході дерев'яного циліндра з гранатою з корпуса важіль вибухового механізму гранати звільняється і підриває її заряд.

Основні дані міни

Колір .....................................захисний чи сірий

Діаметр..................................65 мм

Висота ...................................200 мм

Загальна вага ................................2,3 кг

Тип ВР (гранати)........................ тротил

Уповільнення спрацьовування (гранати)........3-4 сек.

Рис. 2-18. Осколкова міна, що вистрибує

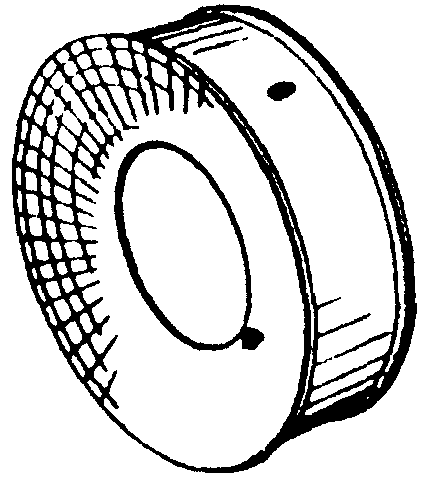

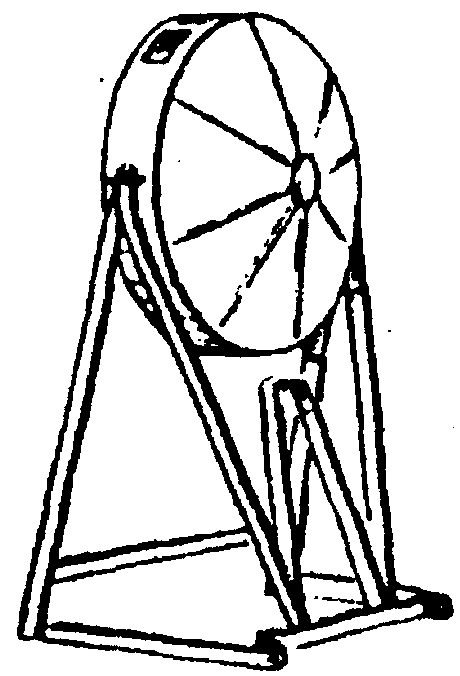

Осколкова міна спрямованої дії призначається в першу чергу для поразки піхоти, а також може використовуватися проти легко броньованих машин і іншої бойової техніки (мал.2-19).У передній увігнутій чи осколковій частині міни містяться близько 450 15-мм готельних осколків, поміщених у матрицю, за якої знаходиться заряд плавленого тротилу. Призначена для ініціювання електричний способом, міна постачена регульованою ранню, що дозволяє встановлювати міну на різні поверхні і націлювати її вбудь-якому напрямку. Єдине капсульне гніздо розміщається в опуклій (задньої) частини міни. Виготовляється трьох розмірів. Сполучення мін DН10 і саморобних мін типу "Клэймор" дає супротивнику можливість вибору як засобів спрямованої дії, так і засобів, що діють по площі.

Основні дані міни

Колір .................................... від сірого до чорного

Діаметр ................................. 460 мм

Ширина .................................. ТОО 1м

Загальна вага ............................... 9 кг

Тип ВР .................................. плавлений тротил

Рис. 2-19. Осколкова міна спрямованої дії

Мініатюрні осколкові міни спрямованої дії

Розвиток в області створення осколкових мін спрямованої дії, використовуваних у В'єтнаму в 1964 році, привело до появи нових стандартних зразків, що діють на тім же принципі. Перша осколкова міна спрямованої дії (он-то) була занадто великої по розмірах, на виготовлення було потрібно багато матеріалів і її було важко замаскувати. Успіхи, досягнуті при створенні цього засобу, привели до удосконалень, особливо у відношенні розмірів. Зразками, що з'явилися останнім часом, є циліндричні міни гй-3 і ПН-5 і призматична міна он-5. Кожен зразок має раціональну конструкцію, що відповідає , сталим сучасним технічним принципам. Установлено, що ефективність дії цих нових зразків буде еквівалентна дії дробової рушниці 12 калібру при веденні вогню на таку ж дальність. Зменшення розмірів дозволяє найбільше широко використовувати ці мініатюрні міни при веденні партизанської війни, а також при веденні бойових дій у населених пунктах. При цьому буде досягатися значна економія 1 засобах і матеріально-технічному забезпеченні.

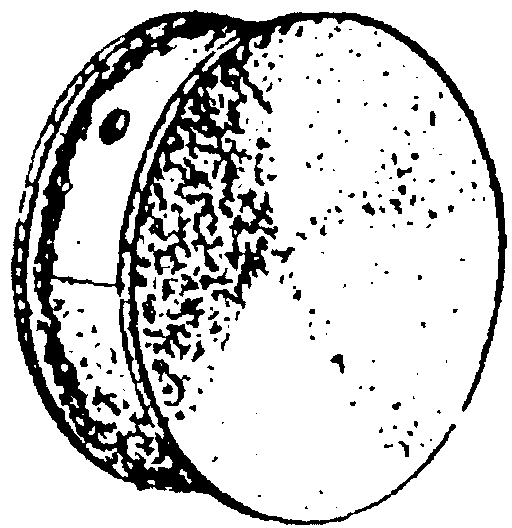

Мініатюрна міна DН5(циліндрична) (мал.2-20) являє собою осколкові боєприпаси спрямованої дії, виконаний з тонколистового металу і пофарбований у ясно-сірий колір. Темно-зелена стрілка вказує напрямок розльоту осколків. Проміжний детонатор являє собою пластичне ВР китайського виробництва з капсульним гніздом, що видавлюється паличкою відповідного розміру. Гніздо виконується з боку корпуса в бічному напрямку до задньої частини корпуса, щоб мати максимальної товщини шар ВР між капсулем-детонатором і осколками. Передня увігнута поверхня міни містить осколки, за яких міститься ВР. Деталі з листового металу з'єднуються між собою розвальцьовуванням. Осколки являють собою нарізані великі цвяхи, вкраплені в парафінову матрицю. Ці осколки розташовуються в міні в два ряди, утворити конічну нерівну поверхню. Паперовий диск, що відповідає діаметру міни, відокремлює ВР від осколків

Основні дані міни

Колір:корпуса ............................... ясно-сірий

маркірування ............................ білий

Форма ................................... циліндрична

Діаметр................................. 64 мм

Товщина ................................. 23 мм

Заряд ВР ................................ плавлений тритонал чи Н-6

Проміжний детонатор ................. пластичне ВР

(китайське) Розміри осколків:

довжина ................................. 8 мм

діаметр............................... 3 мм

Рис. 2-20. Протипіхотна мініатюрна міна DH-5 (циліндрична)

Мініатюрна міна DН-5 (циліндрична) виконана з тонколистового металу і пофарбована в захисний колір (мал.2-21). Стрілка білого кольору вказує напрямок розльоту осколків. Порожнина для проміжного детонатора заповнена пластичним ВР і містить два капсульних гнізда: одне виготовляється за допомогою палички і знаходиться в центрі боєприпасів, так само як і в міни DH-10, інше - знаходиться в бічній частині корпуса міни. Бічне капсульне гніздо спрямоване до задньої стінки міни, щоб одержати максимальної товщини шар ВР між капсулем-детонатором і осколками. Передня увігнута частина міни містить осколки, а задня опукла - ВР. Стики елементів з листового металу завальцовани. Осколками є нарубаний шматки сталевого прутка звичайно однакові по розмірах, розташовувані в парафіновій матриці в два шари, утворити нерівну конічну поверхню. Кожен шар має форму, що дозволяє одержати максимальний ефект при найбільш компактному укладанні. Паперовий диск, що відповідає діаметру міни, відокремлює осколки від ВР.

Основні дані міни

Форма....................................... циліндрична

Діаметр ..................................... 115 мм

Товщина ..................................... 40 мм

Заряд ВР.................................... плавлений тритонал чи Н-б

Проміжний детонатор ..................... пластичне ВР

(китайське) Розміри осколків:

довжина х ширина ............................ 8х8 мм

діаметр................................... 3 мм

Рис. 2-21. Мініатюрна міна DH-3 (циліндрична)

Мініатюрна міна DН-3 (призматична) (мал.2-22) виконана з тонколистової сталі, пофарбована в білий чи сірий колір. Стрілка чорного кольору вказує напрямок розльоту осколків. Заряд ВР - із плавленого тритонала чи Н-6-расположен навколо проміжного детонатора. Останнім служить частина 200-г підривної шашки тротилу китайського виробництва, що розташовується в корпусі по діагоналі. Капсульне гніздо висвердлене в проміжному детонаторі. Передня увігнута частина міни містить осколки, а плоска задня частина - заряд ВР. Торці корпуса завалъцовані. Осколки міни розташовуються в два шари і скріплюються парафіновою матрицею. Вигнута поверхня металевої пластинки, розташованої поруч із зарядом ВР, утворить виїмку для розміщення осколків.

Основні дані міни

Колір .................................. від білого до сірого

Форма.................................. призматична

Довжина .............................. ... 67 мм

Ширина ................................. 50 мм

Товщина ................................ 25мм

Заряд ВР ............................... плавлений тритонал чи Н-6

Проміжний детонатор ................ тротил (китайський)

Розміри осколків:

довжина ................................ 8 мм

діаметр.............................. 5 мм

Рис. 2-22. Мініатюрна міні DH-3 (призматична)

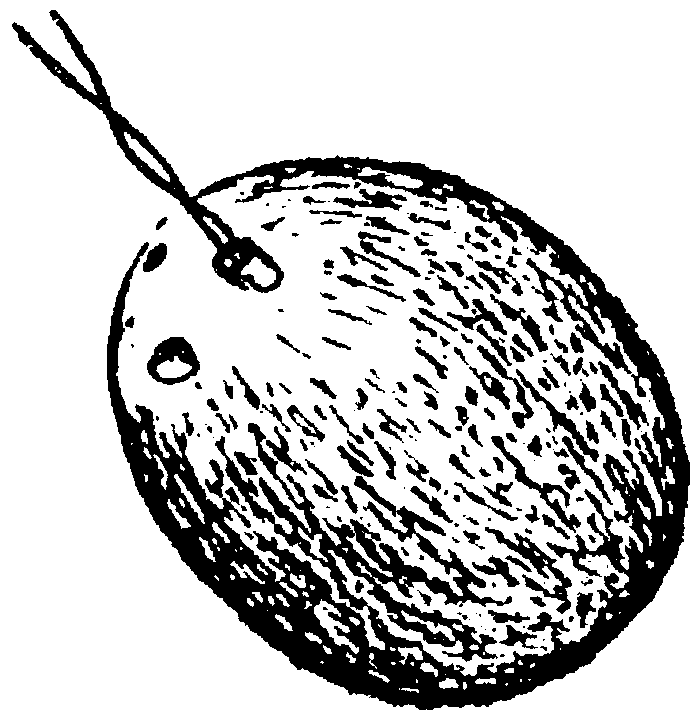

Мина з кокосового горіха (мал.2-25) виготовляється з оболонки кокосового горіха, заповнюваного чорним порохом. Маючи тертковий воспламенитель, така міна застосовується так само, як протипіхотні міни з ручної гранати. Звичайно ці міни встановлюють у ґрунт на глибину близько 15 див і зверху закривають чи каменями цеглою для збільшення осколкової дії. (Мини цього типу найбільше ефективно використовувалися у вузьких проходах.

Основні дані міни

Колір.................................... коричневий

Розміри ................................. різні

Вага...................................... різний

Тип ВР ................................... чорний порох

Вибуховий механізм ....................... тертковий воспламенитель натяжної дії

Бамбукова міна (мал. 2-24) виготовляється зі шматка бамбука великого діаметра. Бамбук видовбується і наповняється пластичним ВР чи чорним порохом разом з осколками (гайками, болтами, дрібними каменями, металевим чи брухтом іншим наявними матеріалами) для підвищення ефективності. Звичайно в міні використовується тертковий взривач натяжної дії. Мина може підриватися і по команді - електричним способом. У ряді випадків такі засоби використовувалися в якості імпровізованих підривних зарядів.

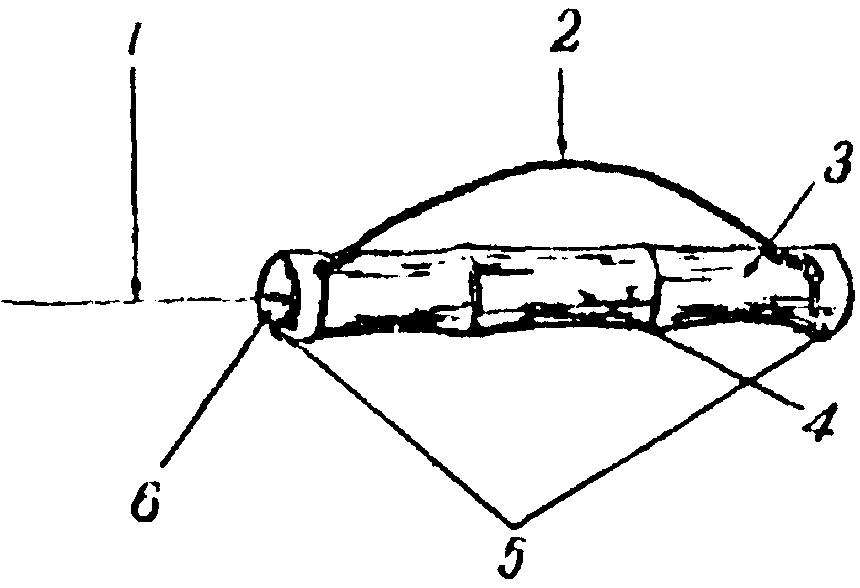

Рис. 2-24. Бамбукова міна:

1 - натяжний чи дріт електричний кабель; 2 - ручка; 3 - заряд ВР (наполнитель); 4 - осколковий елемент (разом із ВР); 5 - закриті торці; 6 - вибуховий механізм

Основні дані міни

Тип................................... протипіхотна

Колір................................... ясно-жовтий

Діаметр ................................ 50-150 мм

Довжина .................................. біля 1 м

Вага.................................... різний

Заряд ВР ............................... чорний порох чи пластичне ВР

Вибуховий механізм ...................... тертковий натяжної чи дії

електродетонатор

Мина "ТОУ Поппер" (мал.2-25) виготовляється з патронних чи гільз шматків труб різного діаметра. Мина споряджається чорним порохом, капсюлем-воспламенителем і різними осколками для підвищення ефективності. Якщо наступити на таку міну, відбувається запалення заряду чорного пороху й осколки, що знаходяться усередині корпуса, вистрілюються вгору.

Рис. 2-25. Мина "Тоу Поппер":

1 - чорний порох (наповнювач); 2 - саморобний взривач; 3 - шматок чи труби гільзи; 4 - осколки

Основні дані міни

Тип................................... протипіхотна

Колір................................... різний

Розміри................................ різні

Вага.................................... різний

Тип ВР ................................. чорний порох

Вибуховий механізм ...................... саморобний натискної дії

Мина у виді грудки землі (мал.2-26) складається з ручної гранати, обмазаної засохлої на сонце чи брудом глиною. При виготовленні міни запобіжна чека гранати віддаляється і заміняється 25-50-см шматком дроту. Потім граната обмазується брудом так, щоб кінці дроту залишилися зовні. Коли бруд стає досить твердої, щоб утримувати в нерухомому стані спусковий важіль гранати, дріт видаляють, переводячи тим самим гранату в бойове положення. Тепер граната вибухне, як тільки її обмазка верб бруди буде зруйнована. Такі міни встановлюються на чи тропах у будь-яких інших місцях, де можливий рух військ. Ніна спрацьовує, якщо на нее наступити і тим самим зруйнувати засохлий бруд яка утримує спусковий важіль гранати. Як варіант можливо також використання гранати і як міну уповільненої дії. Е цьому випадку гранату обмазують брудом і поміщають у консервну чи іншу банку. Коли бруд стає досить твердої, щоб утримувати спусковий важіль гранати, останню переводять у бойове положення. При залишенні місцевості (об'єкта) міну в банку поміщають у таке місце, де можливий вплив на неї вологи (наприклад, під стік води з даху). Коли в контейнер проникне достатня кількість води, щоб розм'якшити бруд, спусковий важіль звільняється і відбувається вибух гранати.

Рис. 2-26. Мина у виді грудки бруду:

1 - обмазка з глини (товщиною близько 15 мм); 2 - отвір для запобіжної чеки; 3 - ручна граната М26

Основні дані міни

Тип.................................. протипіхотна

Колір ................................... залежить від кольору бруду

Діаметр ................................ близько 150 мм

Вага .................................... залежить від типу гранати і товщини обмазки

Тип ВР (гранати)....................... тротил

Вибуховий механізм ...................... запав гранати

Міна з гільзи снаряда (мал. 2-27) має корпус стандартного артилерійського снаряда, звичайно калібру 75,105 чи 155 мм. У цій міні можливе використання найрізноманітніших вибухових механізмів; міна, показана на малюнку, має ручну гранату з ручкою, що поміщається в заряд ВР. У стінках гільзи влаштовуються два запальних гнізда, у які можна помістити взривачі електричної чи механічної дії. Мина, використовувана в основному як протипіхотна, розрахована на спрацьовування від натяжного дроту, розташовуваної поперек дороги. При використанні міни проти транспортних засобів вона звичайно підривається електричним способом, по проводах.

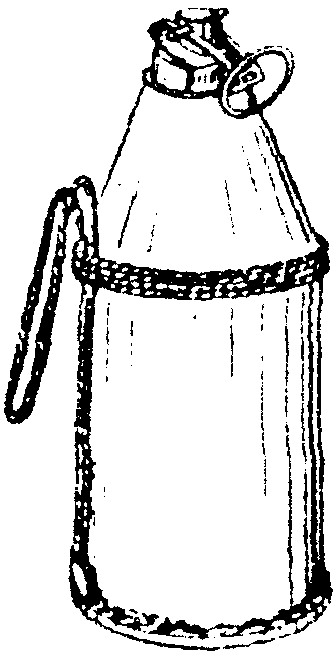

Рис. 2-27. Мина з гільзи снаряда:

1 - гільза; 2 - ручна Граната; 3 - витяжне кільце;

4 - запальні гнізда

Основні дані міни

Колір................................... жовто-коричневий

Діаметр (максимальний)................. 150мм

Довжина .................................. 460-600 мм

Загальна вага .............................. 4,5-7 кг

Тип ВР ................................. тротил

Уповільнення спрацьовування (гранати)...... 3-4 сек.

Бомба, BLU/3B (мал.2-28) - боєприпаси американських ВВС, призначений для висновку з ладу матеріальної частини і поразок особового складу. Будучи по розмірах трохи більшої, ніж куркуль людини, бомба ВШ/ЗВ у складається зі знімного стабілізатора, металевого корпуса з готовими осколками і натискною кришкою з ударником для спрацьовування при ударі. Через болотисту місцевість і джунглі В'єтнаму деяка кількість цих малокаліберних бомб залишається що невибухнули. Ці бомби знешкоджуються супротивником і потім використовуються в якості протипіхотних чин. Такі бомби з вилученим стабілізатором встановлювали в ґрунт натискною кришкою нагору на дорогах і тропах і використовували як протипіхотні міни натискної дії; їхній прикріплювали над поверхнею землі до чи дерев чагарнику і постачали саморобними вибуховими механізмами, що приводяться в дію від зачіпання натяжного дроту, що розташовувалася поперек шляху руху; у ряді випадків бомби модифікувалися шляхом видалення натискної кришки, збільшення капсульного гнізда й установки в нього електродетонатора для виробництва вибуху по команді однієї чи одночасно декількох бомб.

Рис. 2-28. Бомба ВШ-УВ

Основні дані бомби

Колір ..................................... жовтий з чорним маркіруванням

Діаметр.................................. 64 мм

Довжина (без стабілізатора)................ 83 мм

Загальна вага ................................ 910 м

Тип ВР .................................. гексоген

Осколкова бомба "Батерфляй" (мал. 2-29) може бути знайдена в районах, раніше утримуваних супротивником, де ці боєприпаси застосовувалися нашою авіацією. Бомби можуть мати різні типи взривачей; зокрема, вони можуть мати взривач, що забезпечує спрацьовування в поверхні землі, при удар про ті чи з уповільненням

(після падіння). Деякі бомби мають взривач, що спрацьовує при дотику до них чи при спробі зрушити з місця. Навіть вібрація ґрунту, створювана минаючими поблизу від бомб людьми, може з'явитися причиною вибуху. До таких бомб ні у якому випадку не можна доторкатися! З ними дозволено звертатися ( чи знімати видаляти) тільки членам спеціальних підрозділів по знешкодженню боєприпасів.

Рис. 2-29. Осколкова бомба "Батерфляй"

Основні дані бомби.

Колір ................................... захисний з жовтим маркіруванням

Діаметр ................................ близько 65 мм

Довжина ................................ близько 75 мм

Загальна вага ........................1,8 кг

Тип ВР ................................. тротил

Саморобна міна «Клеймор» (мал. 2-30) по своїй дії подібна американському зразку міни Ы18А1. Основні компоненти включають контейнер, заряд пластичного ВР, що відповідає форми осколки й електродетонатор. Характерним є корпус розмірами 460х150х100 мм. Пластичне ВР, якому придається вигнута форма для розльоту осколків віялом, міститься в корпус. Осколковим елементом служать гайки, болти, цвяхи, скло, ланки патронних стрічок і інші підручні матеріали. При вибуху міни зона поразки звичайно

Рис. 2-30. Саморобна хіна "Клэймор" має форму сектора, володіючи великою ефективністю на дальності до 50 м. Мини такого типу часто застосовуються попарно. Супротивник використовує міни "Клэймор" як у приміщеннях, де можливе скупчення людей, так і поза приміщеннями.

Мина «Скайхорс» являє собою імпровізована протипіхотна зброя (мал.2-31), виготовлене з відрізка труби діаметром приблизно 50 мм і довжиною 300-900 мм. Труба з одного кінця закрита. У трубу міститься заряд ВР, за яким укладаються осколки, ними можуть бути камені, цвяхи, болти, шматки колючого дроту й інший підручний матеріал, що закріплюється пижом і герметизируемий парафіном. Мина має простий вибуховий механізм, що зміцнюється зовні, що може приводитися в дію за допомогою чи шнура натяжного дроту. Це засіб звичайний установлюється для прикриття доріг, чи стежок інших шляхів можливого руху військ. Мина встановлюється таким чином, щоб неї міг підірвати спостерігач за допомогою чи шнура (частіше) звичайним порядком - за допомогою натяжного дроту.

Рис. 2-31. Мина "Скайхорс"

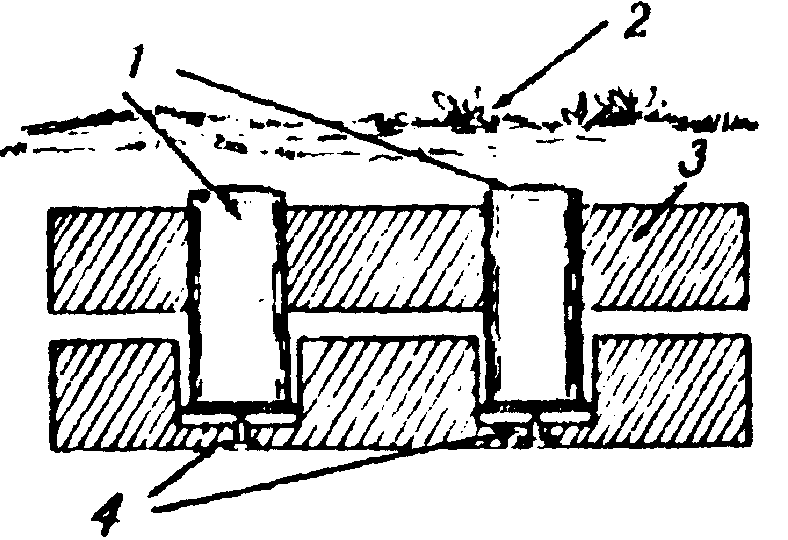

Міна з мисливських патронів (мал.2-32) має два мисливських патрони, закріплені між двох дощок таким чином, щоб могли спрацювати при тиску на верхню дошку. Конструкція такої міни є простій і забезпечує високу ефективність.

Рис. 2-52. Мині з мисливських патронів:

1 - патрони; 2 - рослинність; 3 - дошці розмірами 10 х 3 див; 4 - цвяхи

Трубчаста міна (мал.2-33) використовується проти невеликих човнів і особового складу. Мина встановлюється шляхом кріплення нижньою частиною на бамбуковому кілочку, убитому в землю. При тиску на розщеплений угорі шток останній опускається і зміщає капсуль-воспламенитель до ударника (цвяху), у результаті чого воспламеняется ув'язнений в обмеженому обсязі заряд чорного пороху. Цього вибух, що відбувається в результаті, викидає закриті парафіновою пробкою осколки з трубки. Ніну звичайно називають міною-патроном.

Основні дані міни

Колір...................................... сірий

Діаметр ................................... 50 мм

Довжина..................................... 360-400 мм

Тип ВР .................................... чорний порох

Вес ВР .................................... 135 м

Загальна вага ................................. 2,7-3,6 кг

Зусилля для спрацьовування ................... 9 кг

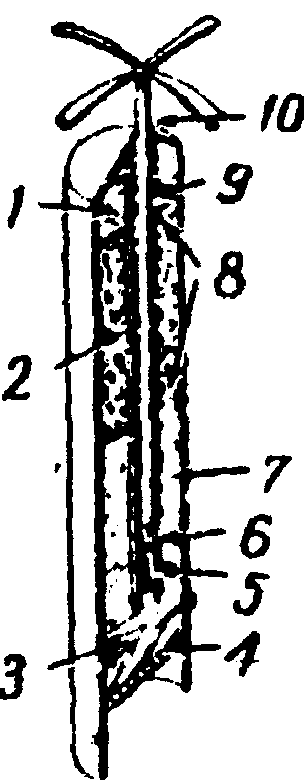

Рис. 2-33. Трубчаста міна:

1 і 4 - парафін; 2 – осколки; 3 - дерев'яна пробка; 5 - цвях, 6 - капсюль-воспламенитель; 7 – порох; 8 - паперові прокладки; 9 - пази для запобіжної чеки; 10 - штук

Радянська протипіхотна міна ПМН (мал.3-34) натискної дії, з уповільненням установки в бойове положення, призначається для висновку з ладу особового складу. Корпус міни має циліндричну форму і виконаний з коричневої пластмаси, що зовні нагадує бакеліт. З протилежних бічних сторін корпуса угвинчені запав і вибуховий механізм. Нижня частина корпуса посилена чотирма розташованими на однаковій відстані радіальними ребрами. Привід міни являє собою пластмасовий диск, що прикріплюється до нижньої сторони гумової кришки. Краю кришки зміцнюються на верхній частині корпуса міни за допомогою металевого кільця. Мина знаходиться в безпечному положенні за допомогою чеки і коли неї видаляють, | ударник під дією пружини рухається вперед доти, поки дріт на хвостовику ударника не упреться в сповільнювач - свинцеву пластинку. Через 15-20 хв. дріт перерізає пластинку, звільняючи ударник, що переміщається вперед до упора. При натисканні на ; гумову кришку шток рухається провина, звільняючи ударник, що воспламеняет запал.

Основні дані міни

Колір...................................... чорний

Форма ............. ................. циліндрична

Діаметр................................. 115мм

Висота .................................... 57 мм

Вага ....................................... близько 900 г

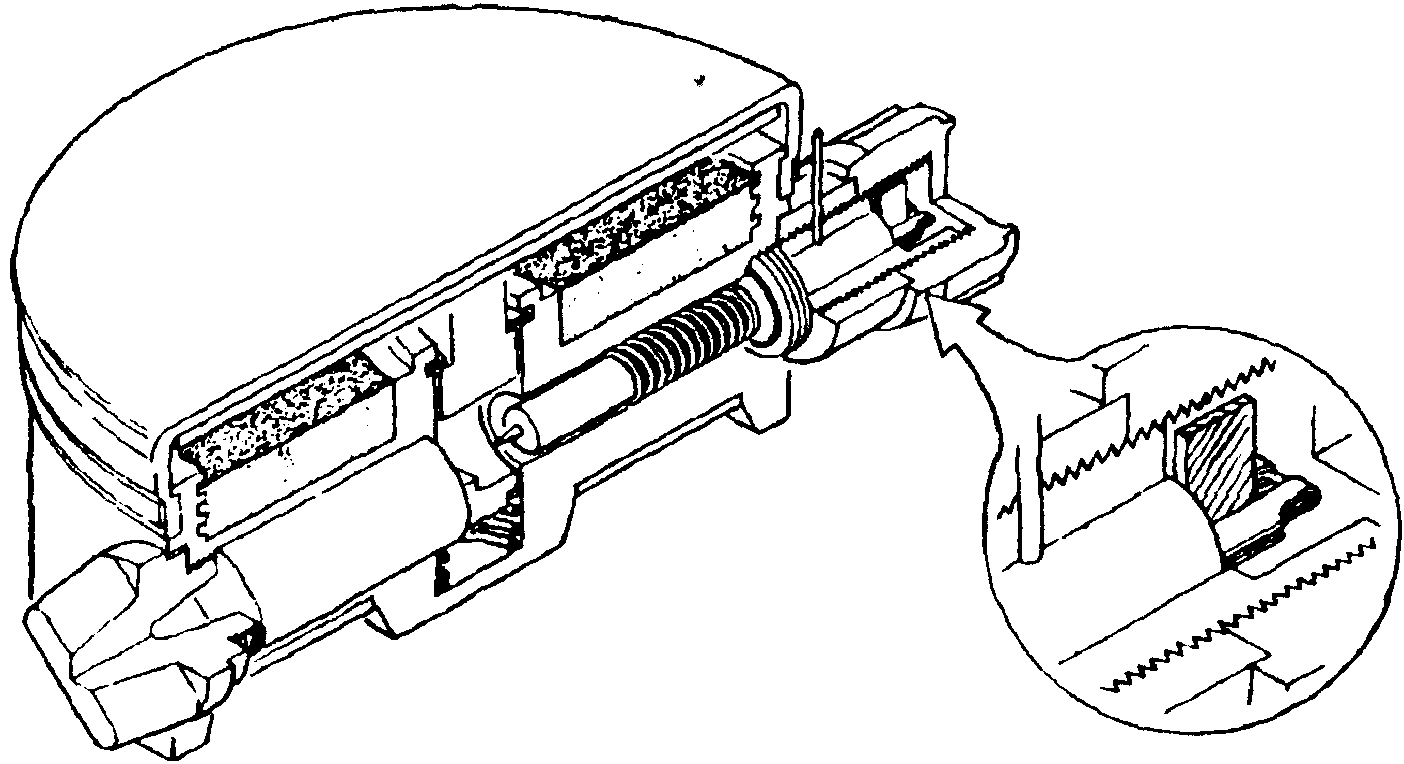

Рис. 2-34. Радянська протипіхотна міна ПМН

Кумулятивная міна, що вистрибу, (мал.2-35) використовується як протитанкова чи противотранспортна. Вона виконана зі сталевої труби, прикріпленої до металевої підстави. Перед приміщенням кумулятивного заряду в корпус міни запобіжна чека віддаляється. Электровоспламенитель воспламеняет вишибной заряд і підставі міни і її кумулятивний заряд викидається вперед. При ударі заряду об перешкоду (ціль) спрацьовує вибуховий механізм, ударник якого наколює капсюль-воспламенитель запала.

Основні дані міни

Вага....................................... 2 кг

Діаметр: заряду.................................. 140 км

корпуса ................................. 170 мм

Висота: заряду .................................. 250 мм

корпуса ................................. 300 мм

Матеріал: корпуса. Сталь кришки литий чавун

Тип ВР мелініт

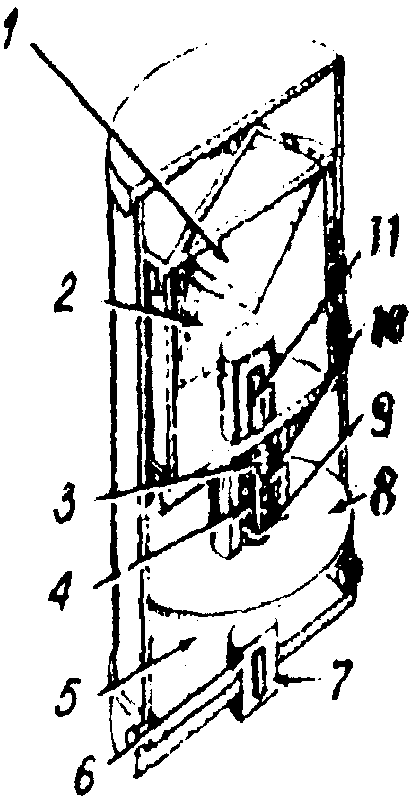

Рис. 2-35. Кумулятивна міна, що вистрибує:

1 - кумулятивна виїмка; 2 - заряд ВР; 3 - капсюль-воспламенитель; 4 - ударник; 5 - вишибной заряд; 6 - воспламеняющий заряд; 7 - электрозапал; 8 - паперовий диск; 9 - запобіжна чека; 10 - запобіжна пружина; 11 -капсуль-детонатор

Мина РТ 40 (мал.2-36) застосовується в якості дорожньої і як підривний заряд. Вона виготовлена з клепаних сталевих аркушів. У міні застосований вибуховий пристрій із двома електродетонаторами, що приводиться в дію по команді.

Основні дані міни

Колір...................................... чорний

Вага ....................................... 55 кг

Тип ВР .................................... мелініт

Вибуховий пристрій ....................... два електродетонатори

Корпус.................................... тонколистова сталь

Рис. 2-36. Мина FT 40

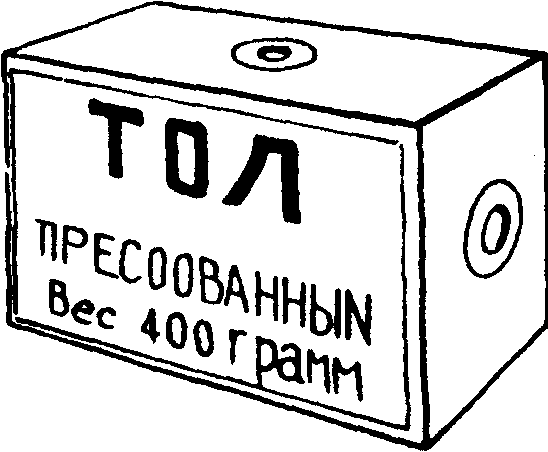

Підривні заряди

Використовуються численні підривні заряди для виготовлення протипіхотних і противно транспортних мін чи мін-пасток. Так само, як і міни, більшість підривних зарядів місцевого виробництва, виготовлені з найрізноманітніших ВР. Використовувані типи взриватчів розрізняються в залежності від конкретних потреба і наявні можливості.

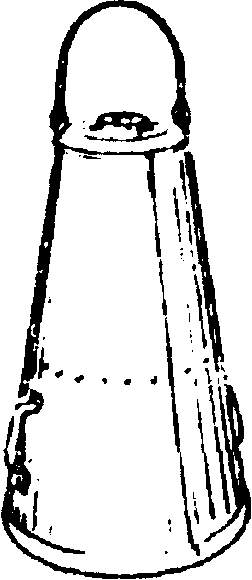

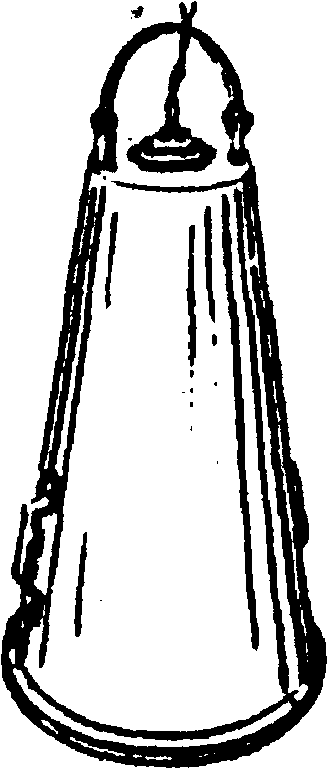

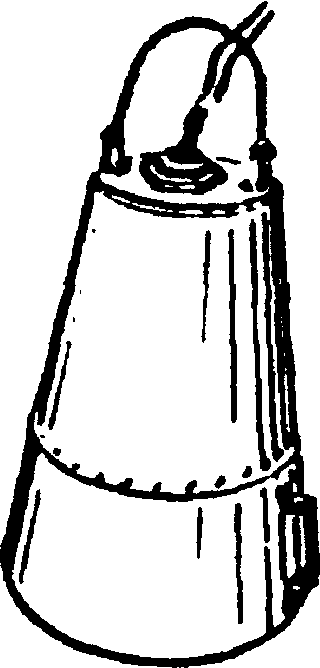

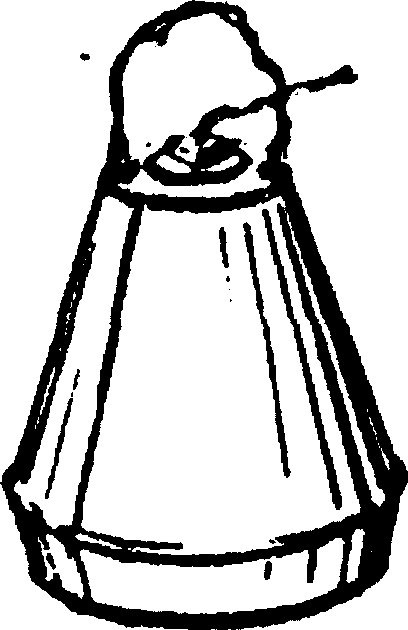

Конічна міна (мал.2-37) виготовляється найпростішим способом із клепаного тонкого листового металу. Заряд тротилу ініціюється за допомогою двох взривачів натяжної дії, що мають уповільнення спрацьовування 9 сек. Таке уповільнення дозволяє диверсанту, що застосовує міну, іти на безпечну відстань до її нариву. Вибуховий пристрій - місцевого виробництва. Воно складається з двох розташованих поруч вогневих ланцюгів з роздільними натяжними шнурами, воспламенителями і капсулями-детонаторами. Вогневі ланцюги містяться в банку з-під олії, що розташовується у верхній частині заряду міни і кріпиться за допомогою п'яти гвинтів. Подвійна система запалення збільшує надійність спрацьовування. Мина має ручку для перенесення і дві опори для правильної установки в місці застосуванні.

Основні дані міни

Колір..................................... звичайно чорний

Загальна довжина .............................. 200 ми

Діаметр:

максимальний ........................... 230 мм

мінімальний 130 мм

Довжина ручки .............................. 100 мм

Загальна вага ................................ 6,8 кг

Тип ВР ................................... чи тротил місцевого виготовлення

Вага ВР.................................. 4кг

Діаметр запального гнізда ................ 50 мм

Довжина опори .............................. 25 мм

Рис. 2- 37. Конічна міна

Важка, кумулятивна міна, (мал.2-38) має корпус з товстого металевого листа зі звареними швами. У міні застосовується взривач, що спрацьовує від чи збільшення зменшення натягу шнура, чи тертковий взривач; можливе застосування й інші пристрої різного типу, що приводяться в дію супротивником, що поблизу знаходиться. Іноді такі міни мали електричні взривач.

Основні дані міни

Колір ...………………......без чи фарбування чорний

Діаметр:

максимальний ...…………………230 мм

мінімальний...…………………...... 130 мм

Висота ...……………………… 280 мм

Загальна вага ...……………………......10 кг

Тип ВР ...…………………………......тротил

Вага ВР …………………………… 6 кг

Мал. 2-38. Важка кумулятивна міна

Легка кумулятивна міна (мал.2-39) є типовою невеликою кумулятивною міною кустарного виготовлення. Її корпус виконаний з тонких аркушів чорного металу, що скріплюються заклепками. Для зручності перенесення і швидкого кріплення міни в місці установки на корпусі мається ручка. Звичайно міна приводиться в дію електричним способом.

Основні дані міни

Колір.................................. чорний

Діаметр:

максимальний .......................... 230 мм

мінімальний ............................ 150 мм

Висота .................................. 215 мм

Загальна вага ............................... 8 кг

Тип ВР .................................. мелініт

Вага ВР .................................. 5 кг

Мал. 2-59. Легка кумулятивна міна

Заряд (міна) «Тертл» (мал.2-40) має клепаний корпус з металевого листа, покритого водонепроникною речовиною чорного кольору. Цей заряд може ініціюватися електричним чи механічним способом (з уповільненням чи спрацьовування без нього). Любою тип взривателя встановлюється в спеціальному гнізді в бічній частині заряду й ініціюється сапером, що знаходиться на невеликому видаленні»

Основні дані заряду

Колір ...............................................чорний

Довжина ...................................... 100 мм

Ширина ..................................... 230 мм

Висота ..................................... 130-150 мм

Загальна вага .................................. 9 кг

Тип ВР ..................................... мелініт

Вага ВР..................................... 3,4кг

Мал. 2-40. Заряд (міна) “Тёртл"

Об'ємна циліндрична міна (мал.2-41) звичайно має корпус з тонколистового металу. Вона виготовлялася з контейнерів для збереження артилерійських і мінометних боєприпасів і шматків труб великого діаметра (використовуваних, наприклад, у польових трубопроводах). Крім того, відзначалося застосування для цієї мети добре маскуємих порожніх шматків бамбука. Розміри і вага таких мін можуть бути найрізноманітнішими, хоча загальна вага коливається в межах 2,5-ІІ кг. Зарядом ВР звичайно був тротил, хлорат чи калію суміші місцевого готування. Часто заряд ініціюється електричним способом сапером, що знаходиться на невеликому видаленні і має чи батареї підривну машинку. Можливо також приведення в дія механічна способом, тертковим взривачем чи взривачем уповільненої дії, міна має детонатори, що розташовуються з обох торців корпуса для збільшення надійності спрацьовування. У ході війни були виявлені міни вагою до 40 кг, і тому важко установити Точну вагову межу для засобів цього типу.

Мал. 2-41. Об'ємна циліндрична міна

Шестовой заряд (мал. 2-42) складається з визначеної кількості ВР, загорненого у водонепроникний матеріал і що прикріплюється < 1-1,5 м тичині. Водонепроникним матеріалом звичайно є чи брезент парусина. ВР частіше представляє собою хлорат калію, ініціюється за допомогою шматка вогнепровідного шнура з капсулем-детонатором. Загальна вага заряду коливається від 3,5 до 8 кг. Шестовое заряди звичайно використовуються під час атаки - для розроблення проходів у дротових загородженнях і знищення бункерів.

Рис. 2-42. Типовий шестовой заряд

Заряд у каністрі (мал.2-43) виготовляється шляхом часткового хвилювання стандартної американський 5-галлонной (19-л) каністри з-під ГСМ вибуховою речовиною і розміщення в донної частини вибухового пристрою з годинним механізмом (від наручних годин). Заряд, що приводиться на малюнку, має два вибухових пристрої для забезпечення більш надійного спрацьовування. Очевидно, що цей тип заряду застосовується при виробництві диверсій.

Мал. 2-43. Зеряд у каністрі

Заряд «Бангалорская торпеда» звичайно виготовляється зі шматка труби діаметром 50 мм, що наповняється чи тротилом мелінітом. У зразка, показаного на мал.2-44, що є одним із кращих відомих зразків, запальне гніздо розташоване на одному з торців. Найбільше що часто зустрічаються подібні заряди мають більш грубий вид. Вони можуть використовуватися з будь-яким типом взривача. Відзначається усе більше використання супротивником зарядів цього типу.

Рис. 2-44. Заряд "Бангалорскея торпеда”

Китайська підривна тротилова шашка (мал. 2-45) має призматичну форму; капсульне гніздо розташоване в одному з торців я відзначається чорною крапкою на жовтому вощеному папері, що покриває зграю Маються шашки вагою 200 і 400 м, вони можуть ініціюватися за допомогою будь-якого стандартного чи імпровізованого вибухового пристрою. Підривні шашки цього типу широко використовуються супротивником.

Рис. 2-45. Китайська підривна тротилова шашка

Радянська підривна тротилова шашка (мал. 2-46) також має призматичну форму і розміри 10х5х5 см. З одного торця зграї розташоване капсульне гніздо. Шашка покрита вощеним папером, на якій по-російському дане найменування ВР. Ця 400-г шашка використовується супротивником у якості проміжного детонатора в більшості підривних робіт. Шашка може ініціюватися за допомогою будь-якого стандартного чи імпровізованого вибухового механізму.

Рис. 2-46. Радянська підривна тротилова шашка

Заряд у м'якому упакуванні (мал.2-47) - місцевого виробництва, виготовляється з ВР, обгорненого водонепроникною тканиною і скріплюється мотузкою, дротом, бамбуковими чи стрічками іншими підручними матеріалами. Для ініціювання заряду, що важить звичайно 2,5-5 кг, використовується запав ручної гранати з ручкою. При звертанні з цим зарядом варто виявляти особливу обережність, тому що там можливе використання хлорату калію, що володіє високою чутливістю. Сапери супротивника недавно використовували також підривні заряди, виготовлені з ВР іноземного виробництва, ймовірно китайського; вага ВР таких зарядів перевищував 13 кг. Підривні заряди в м'якій оболонці використовуються супротивником у будь-яких підривних роботах особливо (у настанні) для руйнування бункерів і інших фортифікаційних споруджень. Типовий китайський підривний заряд у м'якій оболонці дуже нагадує по зовнішньому вигляді американський заряд. Вибуховим пристроєм заряду може бути тертковий воспламенитель взривач з уповільненням чи спрацьовування звичайна запальна Трубка, що поміщається під оболонку.

Рис. 2-47. Типовий заряд у м'якому упакуванні

Річкові міни

Супротивник використовував річкові міни з великим успіхом. Хоча ці засоби часто є мінами місцевого виробництва, вони мають велику ефективність. Крім перелічуваних нижче річкових мін для цієї ж мети використовувалися інші вибухові засоби, виконані більш грубо. Більшість цих мін, очевидно, володіє однією загальною якістю: до підрив звичайно здійснюється електричним способом. При такому способі необхідно, щоб електричний кабель прокладався до берега, де спостерігач, що знаходиться в укритті, міг підірвати міну за допомогою чи батареї підривної машинки. Відомо, що супротивник прокладав лінії керування у воді нагору за течією ріки приблизно на 1 км, перш ніж вивести її на берег. З цими засобами можна вести боротьбу за допомогою мінних тралів, що повинні діяти з дотриманням відповідних запобіжних заходів, знаходячись приблизно на видаленні 1 км перед від супроводжуваних судів.

Міни і заряди ВР можуть супротивником прикріплюватися до стовбурів чи дерев розміщатися в човнах у середині ріки і вибухати. Керовані міни встановлювалися на дно водойм на глибині менш 1 м. На глибоких каналах міни можуть розміщатися на різних глибинах з метою поразки різних судів. Мини можуть опускатися на велику глибину, щоб допустити прохід судна, а потім підніматися для розміщення на шляху руху наступних судів. Мини також можуть переміщатися вперед та назад на шляху проходження судна. Супротивник намагається установити ці міни в місцях, де суду повинні сповільнювати хід, у місцях їхнього зосередження і стоянок.

Мини з конічною верхньою частиною (мал.2-48). Мини цього типу знайдені у великих кількостях на р. Меконг і її припливи. Вони встановлювалися на глибинах, що відповідають осаді судів, що курсують по даному водяному шляху. Мина виготовляється з тонкого листового металу, має конічну форму з клепаними, чи пропаянними швами. У верхній (широкої) частини мається порожнина, що забезпечує міні необхідний запас плавучості. Заряд тротилу розташований у нижній частині міни. Мина підривається електричним способом. Зустрічалися зразки різних розмірів, у залежності від конкретного призначення.

Основні дані заряду

Довжина........................................ чорний

Діаметр..................................... 280 мм

Висота...................................... 300 мм

Загальна вага .................................... 12 кг

Тип ВР ....................................... тротил

Мал. 2-48. Мина з конічною верхньою честю

Велика річкова міна, (мал. 2-49) виготовляється з листового металу середньої товщини і має двох секцій, з'єднані клепкою. Менша секція, заповнена зарядом із тротилу, має електричний вибуховий пристрій. Велика секція - полаяти, забезпечує міні плавучість. Установка міни здійснюється за допомогою канатів, утримуваних супротивником на березі. Ініціювання міни після її установки здійснюється за допомогою чи батареї підривної машинки. Заряд ВР може мати кумулятивну виїмку.

Основні дані заряду

Колір........................................ чорний

Форма....................................... конічна

Діаметр..................................... 430 мм

Висота ...................................... 630 мм

Загальна вага ................................... 38 кг

Тип ВР...................................... тротил

Вага ВР...................................... 19кг

Рис. 2-49. Велика річкова міна

Магнитоакустична міна має циліндричну форму і складається з трьох основних секцій. У перших двох секціях міститься заряд ВР. У третьої - розташований вибуховий механізм модифікований радянський магнітно-акустичний механізм. Можливе використання додаткових секцій із ВР. Мина має негативну плавучість і звичайно використовується в якості донною. Для додання їй позитивної плавучості використовується спеціальний поплавець, що допускає установку міни на каналах. У місці установки з поплавця видаляють повітря і міна опускається на дно. При наближенні мети до міни шум, створюваний судном, пускає в хід акустичний механізм міни. В міру наближення мети її магнітне поле впливає на магнітне поле контуру чуттєвого елемента взривача. Це взаємодія магнітних полів генерує електричний струм, що подається через вибуховий ланцюг на електродетонатор, викликаючи його спрацьовування. Для міни достатній один акустичний і один магнітний імпульс.

Використання спеціального пристрою кратності дозволяє попередньо встановлювати міну на спрацьовування від першого чи проходу будь-якого іншого проходу в межах 20. Ілюстрації цієї міни не мається.

Основні дані міни

довжина ...................................... 1900 мм

діаметр.................................... 445 мм

Вага ................................................. 385 кг

Вага ВР ..................................... 220 кг

Міна "Лимпет". Ця міна має напівциліндричний корпус, виконаний із пресованого бакеліту. Внутрішня частина міни розділена на центральний відсік для основного заряду і два кінцевих відсіки утримуючих подковообразні магніти. Нижня частина міни являє собою плоску прямокутну поверхню. На одному кінці кріпляться брезентовий ремінь, на іншому - угвинчується взривач на анодируваного алюмінію. За допомогою магнітів міна прикріплюється плавцем до корпуса корабля. Взривач має сповільнювач: коли витягається запобіжне кільце ударник під дією бойової пружини не переміщається убік детонатора, утримуючись вольфрамом! дротом, що просмикнута через свинцевий елемент. Для перерізання дротом цього елемента потрібно визначений час, що залежить від товщини елемента і навколишньої температури. Після перерізання свинцю ударник, звільнившись, ініціює запав і заряд міни» мінер при виборі терміну уповільнення керується шестикольоровим кодом, що миється в таблиці, що показує відповідне час уповільнення з урахуванням навколишньої температури води, де буде встановлена міна. У залежності від обраного елемента і температури води можливе уповільнення в межах від 5 хв. до 832 годин.

Основні дані міни

Довжина...................................... 250 мм

Діаметр .................................... 115 мм

Вага:

с проміжним детонатором .............. 4,5 кг

без проміжного детонатора ............ 3,0 кг

Тип ВР:

основного заряду ......................... плавлений тритонал

проміжного детонатора ................ гексоген

Вага ВР (основного заряду).................. 1,1 кг

Радянська міна БПМ-2. Ця складна по конструкції міна ва (мал.2-50) має корпус напівсферичної форми. У місці підриву міна прикріплюється до металевої поверхні за допомогою II невеликих подковообразних магнітів, розміщених на плоскій стороні корпуса. Мина приводиться в дію одним із двох взривачів уповільненої дії, що спрацьовує після руйнування металевого «елемента-сповільнювача». Термін уповільнення змінюється в залежності від температури води і товщини металевого елемента-сповільнювача. Терміни уповільнення можуть вибиратися в межах від 5 хв. до 832 годин. Механізм уповільнення являє собою сталевий дріт, що прорізає свинцеву пластинку. Вибуховий механізм постачений пристроями уповільнення взведення і необезвреживаемости, що також діють на принципі руйнування елемента-сповільнювача. У міні звичайно використовується коротке уповільнення спрацьовування - від 5 до 30 хв. Пристрій необезвреживаемости розташований у центрі плоскої частини міни. Мина може застосовуватися з додатковим зарядом ВР;

відзначалися, зокрема, заряди вагою до 80 кг. Мина вважається ефективної про-Яй1 легень транспортних судів (навіть без додаткового заряду). Мину, укріплену на металевій поверхні, торкати заборонено! Знешкодження міни можуть здійснювати тільки фахівці з знешкодженню боєприпасів.

Основні дані міни

Колір..................................... ясно-сірий

Форма.................................... напівсферична

Діаметр .................................. 230 мм

Висота ................................... 120 мм

Вага:

загальний .................................. 6,6 кг

ВР..................................... З кг

Матеріал корпуса......................... алюміній

Рис. 2-50. Радянська міна БПМ-2

Плавуча контактна міна. Розміри міни приблизно відповідають розмірам 5-галлонного (19-л) цебра. Вона виготовляється зі звичайного покрівельного оцинкованого заліза з пропаяними швами. Зверху міна закрита конічною кришкою. У верхній частині виступають два невеликих циліндри. Ці виступи розділені на двох секцій, утримує разом гумовою оболонкою, що з'єднана з внутрішньою трубкою для додання еластичності. Коли об такий виступ відбувається удар, електричний ланцюг міни замикається, забезпечуючи детонацію двох електродетонаторів, встановлених у двох з чотирьох американських 75мм снарядах, використовуваних як заряд ВР міни. Вибух перших двох снарядів детонує інші два снаряди. Ці плавучі контактні міни часто використовуються попарно, загальна вага яких складає 4,5-6,8 кг.

Основні дані міни

Висота ...................................... 350 мм

Діаметр:

максимальний.............................. 336мм

мінімальний ............................... 280мм

Вага:

загальний ..................................... 27 кг

ВР ........................................

вага ВР 75-мм снарядом

Тип вибухового механізму ..................... електричний контактної дії

Плавуча кумулятивна міна. Мина має трапецеидальну форму і виконана з тонколистового оцинкованого металу з клепаними і пропаяними з'єднаннями. Трикутна, що володіє плавучістю камера, виготовлена з такого ж матеріалу, прикріплюється до верхньої частини міни. До трьох сторін міни за допомогою дроту і дерев'яних планок прикріплені три циліндричні обладающие плавучості камери з тонколистового матеріалу (діаметр камери 100 мм, довжина 450 мм). Кут розчину кумулятивної виїмки заряду близько 90°. Цей заряд містить 195 кг плавленого тротилу. Проміжним детонатором служить 4,5-кг заряд порошкоподібного тротилу з двома електродетонаторами, з'єднаними послідовно. У проміжному детонаторі також розміщаються по всій площі близько 20 капсулів-детонаторів з 5-см відрізками шнура, що детонує. Мина розрахований на застосування в якості керованої.

Основні дані міни

Розміри:

підстави ............................. 950х550 мм

верхньої частини ......................... 950х500 мм

бічних сторін ........................ 950х550 мм

Вага:

загальний ................................. 215 кг

ВР.................................... 195кг

Мина чуттєва до зміни тиску. Наявність у супротивника вибухових пристроїв, чуттєвих до зміни тиску, свідчить про те, що він має у своєму розпорядженні міни разом типу. Цей пристрій розрахований на спрацьовування під впливом тиску хвилі, створюваної судном, що йде на мілководдя. Мина зводиться при зануренні у воду після розчинення елемента, що утримує пружинний механізм. Вона не реагує на поступову зміну тиску води, наприклад, при чи припливах плинах. По зовнішньому вигляді міна нагадує закритий металевий циліндр із гумовим балоном натискної дії на одному торці. Балон поміщений у металеві захисні ґрати. Металевий циліндр розділений на двох секцій. Одна секція - з гумовим балоном чуттєва до зміни тиску, інша містить прилад керування. Гумова діафрагма між секціями здатна перепікатися, замикаючи при цьому вибуховий ланцюг, коли зміна тиску води порушує баланс повітряного тиску між двома секціями. Можливо, що подібний вибуховий пристрій використовується в донній міні.

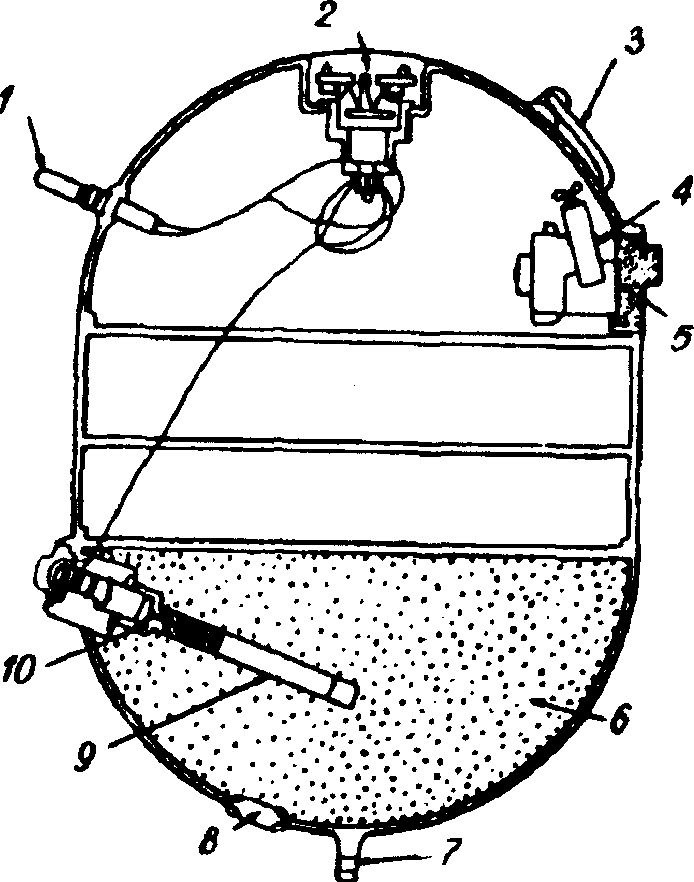

Радянська контактна міна МКБ (мал.2-51) має форму витягнутої сфери. Під впливом тиску великий гідростатичний механізм взведення замикає два розриви у вибуховому ланцюзі міни і видаляє шунт із вибухового ланцюга зовнішніх (хімічних) замикачів. Потім після вертикальної орієнтації міни відбувається замикання зривши, ний ланцюга за допомогою ртутного перемикача. Мина має п'ять зовнішні контактів. Звичайно міна встановлюється за допомогою якоря, вага якого в одному з випадків досягав 660 кг. Частіше міна встановлюється з плавзасобів.

Основні дані міни

Діаметр .................................... 880 мм

Заряд ВР:

тип...................................... тротил

вага...................................... 250 кг

Проміжний детонатор.................... тетрил

Матеріал корпуса........................... сталь

Рис.2-51. Радянська контактна міна МКБ:

1 - хімічний замикач; 2 - гідростатичний механізм; 3 - вантажна серга; 4 - запобіжне кільце; 5 - ртутний перемикач; 6 - заряд ВР; 7 - якірна серга; 8 - пробка; 9 - електродетонатор; 10 - запальне гніздо

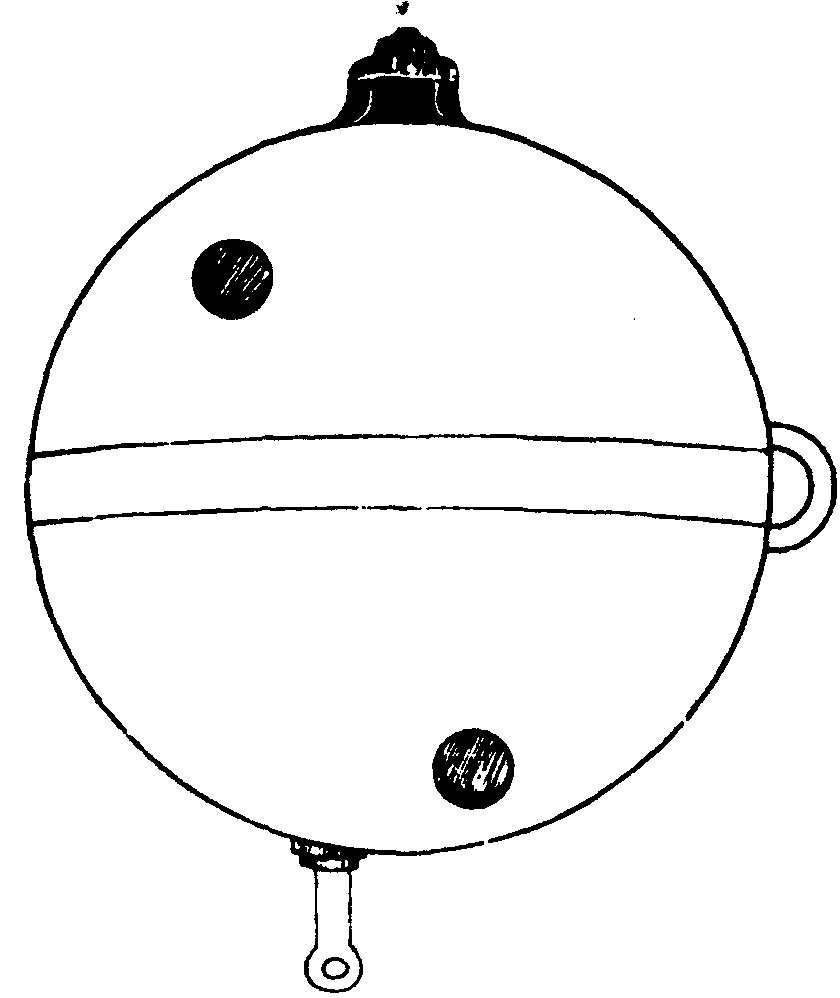

Сферична якірна міна (мал.2-52). Супротивник пристосував для неї зварений металевий корпус, що використовувався як бочку для швартування судів. Для спорядження звичайно використовується будь-яке ВР, загальна вага якого складає 57 кг. Система ініціювання Метрична. Діаметр корпуса - 560 мм. Ця міна може бути також оснащена електричними контактними пристроями.

Рис. 2-52. Сферична якірна міна

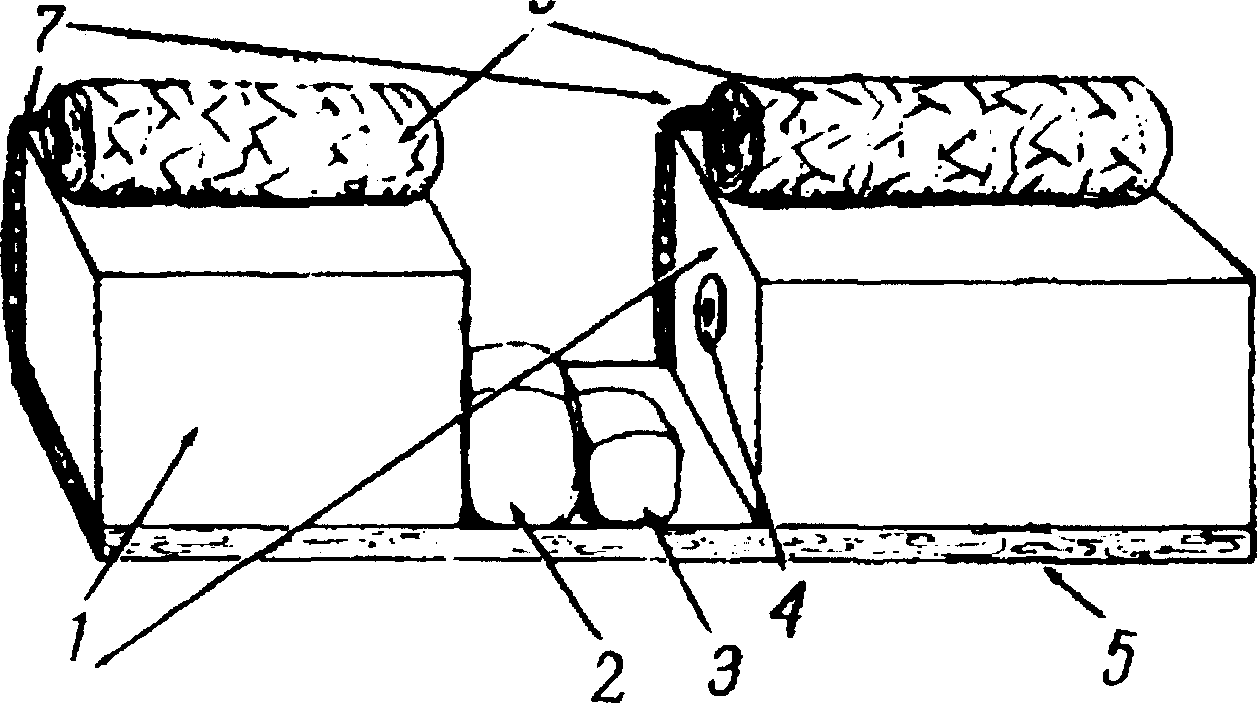

Плавуча міна з двох банок (мал. 2-53). Два призматичні 5-галлонные банки, заповнені ВР, утримуються на дерев'яній опорі. Для забезпечення плавучості кожна банка постачена гумовий надувним поплавцем і бруском верб стовбура пальми довжиною близько 50 см. На опорі розміщається дубльований часовий механізм і блок джерел харчування. Тимчасовим механізмом служать два будильники з замикачами, з'єднаними паралельно для забезпечення контакту з годинними стрільцями. Ця міна є типової для ряду варіантів зразків звичайно призначених для спеціального застосування.

Основні дані міни

Довжина ................................. близько 1500мм

Ширина ................................ близько 380 мм

Висота ................................ близько 380мм

Заряд ВР:

Тип ................................. тротил (китайський)

Вага................................. 62 кг

Рис. 2-53. Плавуча міна з двох банок:

1 - банку з ВР; 2 - джерела харчування; 3 - часовий механізм; 4 - електродетонатор; 5 - опора; 6 - пальмові бруствер; 7 - надувний поплавець

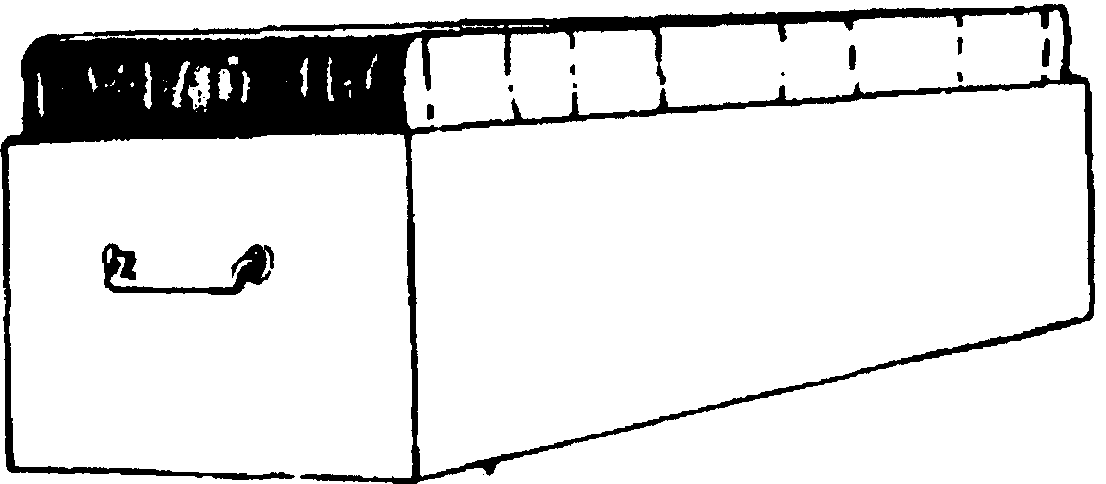

Плавуча міна в металевій шухляді (мал. 2-54) має дві шухляди тонколистового металу, з'єднаних разом за допомогою проводу. Кожна шухляда містить 36 кг американського пластичного ВР ІЗ-4 і 18 кг. тротилу (китайського виробництва). Зверху шухляди герметизируются за допомогою пластичної речовини. Плавучість кожної шухляди забезпечується надувним гумовим поплавцем

Основні дані міни

Довжина ................................. 530 мм

Ширина ................................ 370 мм

Висота ................................ 290 мм

ВР:

тип ................................. С-4 і тротил

вага................................. 36 і 18 кг

Рис. 2-54. Плавуча міна в металевій шухляді
