Проектирование здания блока ремонтно-механических мастерских
МИНИСТЕРСТВО АГРАРНОЙ ПОЛИТИКИ УКРАИНЫ
ЛУГАНСКИЙ НАЦИОНАЛЬНЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ
Кафедра архитектуры зданий
и сооружений
КУРСОВОЙ ПРОЕКТ
по дисциплине «Архитектура зданий и сооружений»
(спецкурс)
Пояснительная записка
ЛУГАНСК
– 2008
1. Генплан участка
1.1 Место строительства, площадь участка
Блок портовых ремонтно-механических мастерских III категории расположен в городе Симферополь, площадь участка 0,09 га.
1.2 Перечень зданий и сооружений, показанных на участке
На данном участке располагаются: блок портовых ремонтно-механических мастерских III категории, здание проходной, трансформаторная подстанция, складские помещения, гаражи, дизель-генераторная, котельная, беседка, противопожарный щит и ящик с песком.
1.3 Расположение проектируемого здания на участке, его ориентация относительно сторон света и ориентация основных помещений с ее обоснованием
Повторяемость направлений ветров г. Симферополь (СНиП 2.01.01–82)
|
область |
январь |
июль |
||||||||||||||
|
с |
св |
в |
юв |
ю |
юз |
з |
сз |
с |
св |
в |
юв |
ю |
юз |
з |
сз |
|
|
Симферополь |
5 |
23 |
11 |
17 |
12 |
19 |
7 |
6 |
6 |
12 |
17 |
20 |
6 |
14 |
17 |
8 |
1.4 Технологическая связь проектируемого здания с соседними зданиями
Справа от проектируемого здания блока ремонтно-механических мастерских располагается проходная мастерской, являющаяся пунктом пропуска рабочих и автотранспорта на территорию предприятия. Блок гаражей и складские помещения расположены на задней части участка предприятия для складирования запасных частей и агрегатов и хранения и обслуживания имеющейся автотехники.
В едином блоке решено размещение дизель-генераторной и котельной на случай непредвиденных отключений электроэнергии.
Все здания и наружное освещение территории обеспечиваются электроэнергией от проектируемой трансформаторной подстанции.
На внутризаводской площади располагается крытая беседка для отдыха и место для курения обеспеченное урной и противопожарным щитом с шанцевым инструментом.
Все здания, располагающиеся на территории, обеспечивают непрерывное производство и ремонт поступающей техники.
1.5 Решение вопроса охраны окружающей среды
Производственный процесс в комплексе помещений блока портовых ремонтно-механических мастерских вредного влияния на окружающую среду не оказывают. Хозяйственно – бытовые стоки отводятся в городские канализационные сети. Водоотвод ливневых и талых вод открытый по твердому покрытию в ливневую сеть. Данное предприятие расположено в санитарно-защитной зоне и расположено на окраине города Симферополь.
1.6 Элементы благоустройства и озеленения
На внутризаводской площади располагается площадка для сбора твердых бытовых отходов имеющая ограждение из сетки Рабитца и контейнеров с закрывающимися крышками, крытая беседка для отдыха и место для курения обеспеченное урной и противопожарным щитом с шанцевым инструментом. Перед административным корпусом предусматривается автостоянка для личного автотранспорта, переносные урны для мусора и скамейки для отдыха. Территория блока ремонтно-механических мастерских подлежит озеленению: посадка деревьев, устройство цветников с посадкой газонной травы.
1.7 ТЭП генплана
|
№ |
Показатель |
Ед. изм. |
Кол-во |
|
1 |
Площадь территории |
м² |
8766,8 |
|
2 |
Площадь застройки |
м² |
3454,3 |
|
3 |
Площадь озеленения |
м² |
1827,8 |
|
4 |
Площадь складов |
м² |
180,0 |
|
5 |
Площадь дорог и площадок |
м² |
3484,7 |
|
6 |
Коэффициент плотности застройки |
% |
0,394 |
|
7 |
Коэффициент озеленения |
% |
0,209 |
1.8 Вертикальная планировка здания
Определение среднепланировочной отметки
Н>ср, пл>=>
>>
>
Н>ср, пл>=>
>=108,19
Определение абсолютной отметки уровня чистого пола
Н>0,000>= Н>ср, пл >+ 0,15
Н>0,000>= 108,19+0,15= 108,34
Определение абсолютной проектируемой отметки
Нкр>в,у>=Н>0,000>-0,15
Нкр>в,у>=108,34+0,9=108,19
Нкр
>i>=
Нкр >i>>
>l>
>i
Нкр >2>=108,19+2,94х0,003=108,20
Нкр >3>=108,20–1,88х0,003=108,19
Нкр >4>=108,19+6,66х0,003=108,21
Нкр >5>=108,21+1,88х0,003=108,22
Нкр >6>=108,22+70,44х0,001=108,29
Нкр >7>=108,29+36,82х0,003=108,40
Нкр >8>=108,40–70,44х0,001=108,33
Нкр >9>=108,33+1,88х0,003=108,34
Нкр >10>=108,34–6,66х0,003=108,32
Нкр >11>=108,32–1,88х0,003=108,31
Нкр >12>=108,31–2,94х0,003=108,30
Нкр >13>=108,30–36,82х0,003=108,20
Определение рабочих (относительных) отметок углов здания
h>i>=Н>кр>> i> – Н>0,000>
h>1>=108,20–108,34=0,14
h>2>=108,19–108,34=0,15
h>3>=108,21–108,34=0,13
h>4>=108,22–108,34=0,12
h>5>=108,29–108,34=0,05
h>6>=108,40–108,34=0,06
h>7>=108,33–108,34=0,01
h>8>=108,34–108,34=0,00
h>9>=108,32–108,34=0,02
h>10>=108,31–108,34=0,03
h>11>=108,30–108,34=0,04
h>12>=108,20–108,34=0,14
2. Сведения о технологическом процессе
2.1 Краткое описание технологического процесса, схемы технологического оборудования
Блок портовых ремонтно-механических мастерских предназначен для ремонта, хранения и отпуска отдельных видов оборудования, приборов, арматуры, электротехнических и кабельных изделий.
Грузы поступают на склад по железной дороге и автотранспортом, а отправляются – автотранспортом.
Блок портовых ремонтно-механических мастерских оборудован подвесными кранами различной грузоподъемности, электропогрузчиками.
3. Объемно-планировочное решение
3.1 Конструкция здания в плане и основные размеры
Проектируемое здание сложной конфигурации, административная часть 2-х этажная, производственная часть 1-но этажная, основные размеры здания 79,37 м х 36,00 м
3.2 Принятая конструктивная схема здания
Конструктивная схема – каркасное здание.
3.3 Строительные параметры
Пролеты 12 м, 18 м, шаг колонн по наружным и внутренним рядам 6 м, отметка низа подстропильной конструкции 7,200 м и 10,800 м.
3.4 Вопросы эвакуации
С каждого этажа здания предусмотрено не менее 2-х путей эвакуации по внутренним лестницам, на пути эвакуации отсутствуют сгораемая отделка, перепады уровней пола; двери открываются по направлению пути эвакуации; размер проема в свету не менее 2х1,2 м.
3.5 Экспликация помещений
|
№ пом. |
Наименование |
Площадь, м2 |
Кат пом |
|
Производственный корпус: |
|||
|
1 |
Участок ремонта грейферов и контейнеров |
434,2 |
|
|
2 |
Тамбур – шлюз |
15,0 |
|
|
3 |
Крескоприготовительная с расходной кладовой |
44,8 |
|
|
4 |
Медницкая |
34,0 |
|
|
5 |
Деревообрабатывающий и такелажный участок |
206,8 |
|
|
6 |
Корпусно – сварочный участок |
313,8 |
|
|
7 |
Зарядка кислотных аккумуляторов |
33,8 |
|
|
8 |
Ремонт аккумуляторов |
21,5 |
|
|
9 |
Кладовая кислот |
7,6 |
|
|
10 |
Материальная кладовая |
49,5 |
|
|
11 |
ИРК, заточная, испытание кругов |
50,4 |
|
|
12 |
Помещение насосной станции |
25,3 |
|
|
13 |
Кузнечно – термический участок |
135,6 |
|
|
14 |
Кладовая комплектации |
65,2 |
|
|
15 |
Ремонт топливной аппаратуры |
33,9 |
|
|
16 |
Механо – сборочный участок |
495,2 |
|
|
17 |
Электроремонтный участок |
69,0 |
|
|
18 |
Пропиточная |
33,9 |
|
|
19 |
Стоянка автопогрузчиков |
66,8 |
|
|
20 |
Участок обслуживания транспортных средств |
103,2 |
|
|
21 |
Шиномонтажная |
33,8 |
|
|
Производственно – комбинированное здание: |
|||
|
22 |
Комплектная трансформаторная подстанция |
28,5 |
|
|
23 |
Торговый зал буфета на 24 места |
54,0 |
|
|
24 |
Подсобное помещение |
16,6 |
|
|
25 |
Моечная |
8,2 |
|
|
26 |
Участок ремонта средств автоматики |
13,0 |
|
|
27 |
Санузлы |
22,1 |
|
|
28 |
Венткамера |
35,8 |
|
|
29 |
Помещение ИТР и мастеров |
17,5 |
|
|
30 |
Тепловой пункт |
35,8 |
|
|
31 |
Обогрев рабочих |
20,2 |
|
|
32 |
Сушка одежды |
11,4 |
|
|
33 |
Женский гардероб уличной, домашней и спецодежды |
36,2 |
|
|
34 |
Умывальная |
6,3 |
|
|
35 |
Душевая |
5,2 |
|
|
36 |
Профком |
12,4 |
|
|
37 |
Мужской гардероб уличной, домашней и спецодежды |
77,2 |
|
|
38 |
Умывальная |
17,5 |
|
|
39 |
Преддушевая |
17,8 |
|
|
40 |
Душевая |
17,3 |
|
|
41 |
Кладовая чистого белья |
4,4 |
|
|
42 |
Кладовая грязного белья |
4,4 |
|
|
43 |
Кладовая БПУ |
7,8 |
|
|
44 |
Венткамера |
16,9 |
|
|
45 |
Слесарный участок |
25,7 |
|
|
46 |
Участок ремонта светосигнальной аппаратуры |
22,6 |
|
|
47 |
Участок ремонта бытовой техники |
22,7 |
|
|
48 |
Красный уголок |
35,3 |
|
|
49 |
Начальник РММ |
12,4 |
3.6 ТЭП здания
|
Показатели |
Ед. изм |
Кол-во |
|
1. Общая площадь |
м2 |
2878,5 |
|
2. Рабочая площадь |
м2 |
2350,6 |
|
3. Подсобная площадь |
м2 |
527,9 |
|
4. Складская площадь |
м2 |
- |
|
5. Высота здания |
м |
13,03 |
|
6. Строительный объем |
м3 |
26165,0 |
|
7. Коэффициент планировки К1 |
- |
0,82 |
|
8. Коэффициент эффективности использования объема К2 |
- |
9,09 |
4. Расчетная часть
4.1 Теплотехнический расчет вертикальной ограждающей конструкции
г. Симферополь – III климатическая зона
t>в> = 18ºС
φ>в> = 55%
t>н> = -18ºС
Теплоизолирующий слой (слой утеплителя) принимаем из минераловатных плит на базальтовой основе «PANELROCK» фирмы «ROCKWOOL»
0100090000030202000002008a01000000008a01000026060f000a03574d46430100000000000100f2760000000001000000e802000000000000e8020000010000006c0000000000000000000000ffffffffffffffff0000000000000000261400009014000020454d4600000100e80200000e000000020000000000000000000000000000007f120000771a0000c80000001f010000000000000000000000000000000f030058600400160000000c000000180000000a0000001000000000000000000000000900000010000000c6040000de040000250000000c0000000e000080120000000c000000010000005200000070010000010000009cffffff00000000000000000000000090010000000000cc04400012540069006d006500730020004e0065007700200052006f006d0061006e00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000122d093000000000040000000000ae304f2d09300000000047169001cc0002020603050405020304877a0020000000800800000000000000ff01000000000000540069006d00650073002000000065007700200052006f006d0061006e000000b53f00001409000000000000e837e2086981cc3000000000a04811006ab40230a04811004c4eaf30b84811006476000800000000250000000c00000001000000180000000c0000000000000254000000540000000000000000000000ffffffffffffffff01000000e7298740a48e87400000000036050000010000004c000000040000000000000000000000c3040000dc040000500000002000ffff2d00000046000000280000001c0000004744494302000000ffffffffffffffffc7040000df040000000000004600000014000000080000004744494303000000250000000c0000000e0000800e000000140000000000000010000000140000000400000003010800050000000b0200000000050000000c02b400b000040000002e0118001c000000fb020200010000000000bc02000000cc0102022253797374656d0000000000000000000000000000000000000000000000000000040000002d01000004000000020101001c000000fb02f2ff0000000000009001000000cc0440001254696d6573204e657720526f6d616e0000000000000000000000000000000000040000002d010100050000000902000000020d000000320ac10000000100040000000000b000b40020f10600040000002d010000030000000000
α>в> = 8,7 Вт/(м2·˚C), α>н> = 23 Вт/(м2·˚C);
Кирпичная кладка из силикатного кирпича на цементно-песчаном растворе – λ>1> = λ>3> = 0,7 Вт/(м·˚C);
Плиты из минеральной ваты плотностью ρ = 65 кг/м3, λ>2> = 0,037 Вт/(м·˚C);
Цементно-песчаный раствор – λ>4> = 0,58 Вт/(м·˚C).
Порядок расчета:
1) Минимально допустимое
сопротивление теплопередачи непрозрачной
ограждающей конструкции >
>
= 1,2 м2·˚C /Вт.
2) Толщина теплоизоляционного слоя:
>
>
С учетом унификации размеров материалов принимаем толщину утеплителя 30 мм. Тогда толщина стены составит 380 мм.
3) Приведенное
сопротивление теплопередачи ограждающей
конструкции >
>
составит:
>
>
4) Расчет конструкции на вероятность образования конденсата.
– Температура на внутренней поверхности ограждающей конструкции составит:
>
>
– Температура точки росы составит:
τ>т.р.> = 20,1 – (5,75 – 0,00206 · е>в>)2 = 20,1 – (5,75 – 0,00206 · 1170,7)2 = 8,9ºС
где: е>в> = 0,01 · φ>в> · Е>в> = 0,01 · 55 · 2128,6 = 1170,7 Па;
Е>в> = 477 + 133,3· (1 + 0,14 t>в>)2 = 477 + 133,3 · (1 + 0,14 · 18)2 = 2128,6 Па.
4.2 Теплотехнический расчет горизонтальной ограждающей конструкции
г. Симферополь – III климатическая зона
t>в> = 18ºС
φ>в> = 55%
t>н> = -18ºС

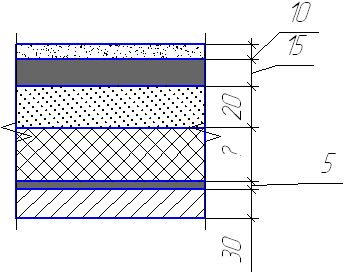

Уклон покрытия составляет менее 5% – кровля рулонная. Состав кровли:
– пароизоляция из пергамина толщиной 0,005 м;
– утеплитель из пенобетона плотностью ρ = 300 кг/м3, толщина которого определяется;
– выравнивающая стяжка из цементно-песчаного раствора толщиной 0,02 м;
– гидроизоляционный рулонный ковер из 3-х слоев рубероида толщиной 0,015 м;
– защитный слой гравия керамзитового плотностью 600 кг/м3.
α>в> = 8,7 Вт/(м2·˚C), α>н> = 23 Вт/(м2·˚C);
Коэффициенты теплопроводности и теплоусвоения материалов:
– плита покрытия ребристая железобетонная (толщина полки – 30 мм) – λ>1> = 2,04 Вт/(м·˚C), S1 = 18,95 Вт/(м·˚C);
– пароизоляция из пергамина – λ>2> = 0,17 Вт/(м·˚C), S2 = 3,53 Вт/(м·˚C);
– утеплитель из пенобетона плотностью ρ = 300 кг/м3 – λ>3> = 0,10 Вт/(м·˚C), S3 = 1,48 Вт/(м·˚C);
– выравнивающая стяжка из цементно-песчаного раствора – λ>4> = 0,81 Вт/(м·˚C),
S4 = 9,76 Вт/(м·˚C);
– гидроизоляционный рулонный ковер из 3-х слоев рубероида – λ>5> = 0,17 Вт/(м·˚C),
S5 = 3,53 Вт/(м·˚C);
– защитный слой гравия керамзитового плотностью 600 кг/м3 – λ>6> = 0,2 Вт/(м·˚C),
S6 = 2,91 Вт/(м·˚C).
Порядок расчета:
Минимальное допустимое
сопротивление теплопередачи ограждающей
конструкции при тепловой инерции D>1,5:
>
>
= 1,3 м2·˚C
/Вт.
Толщина утепляющего слоя:
>
>
С учетом унификации размеров материалов принимаем толщину утеплителя 100 мм.
3. Значение тепловой инерции D составит:
D = ∑ Ri · Si =
>
>
Полученное значение соответствует D>1,5, значит минимально допустимое сопротивление теплопередачи ограждающей конструкции задано правильно.
4. Приведенное
сопротивление теплопередачи ограждающей
конструкции >
>
составит:
>
>
5. Расчет конструкции на вероятность образования конденсата
5.1 Температура на
внутренней поверхности ограждающей
конструкции составит:
>
>
5.2 Температура точки росы составит:
τ>т.р.> = 20,1 – (5,75 – 0,00206 · е>в>)2 = 20,1 – (5,75 – 0,00206 · 1170,73)2 = 8,95ºС
где: е>в> = 0,01 · φ>в> · Е>в> = 0,01 · 55 · 2128,6 = 1170,73 Па;
Е>в> = 477 + 133,3· (1 + 0,14 t>в>)2 = 477 + 133,3 · (1 + 0,14 · 18)2 = 2128,6 Па.
14,84ºС ≥ 8,95 ºС – условие выполняется, конденсат не образуется.
Окончательно принимаем толщину пенобетона 100 мм.
5.3 Определение коэффициента естественной освещенности с построением графика
Световой режим в помещениях промышленных зданий – один из важнейших факторов, обеспечивающих оптимальные производственные условия. В производственных помещениях бывает естественное и искусственное освещение.
Искусственное освещение осуществляется при помощи электрических светильников различного типа с лампами накаливания, газоразрядными иллюминисцентными.
Кроме общего освещения устраивается дополнительное – на рабочих местах.
Естественное освещение осуществляется через оконные проемы (боковое освещение, верхнее – через фонари).
Комбинированное – через окна и фонари.
Оптимальный световой режим производственных помещений создают нормальные условия труда, благотворно влияют на психику человека.
За единицу освещенности принимаем люкс (1 м2/люмен).
Источником дневного света является открытый небосвод, яркость которого меняется от положения Солнца, чистоты воздуха, погоды (облачность).
Коэффициент естественной освещенности обозначается е (к.е.о.).
Существует два способа определения е:
1) с помощью люксметров
2) с помощью графиков инженера Данилюка.
