Проект балочной площадки

Министерство общего и профессионального образования РФ

Кафедра строительных конструкций

Курсовой проект по дисциплине

"Металлические конструкции"

2009 г.

Реферат

В курсовом проекте выбрана схема проектируемой балочной площадки; произведен расчет стального настила; подобраны и проверены балки настила; рассчитана наиболее нагруженная главная балка площадки; определены расчетные усилия и произведена компоновка сечения с наибольшим изгибающим моментом и на расстоянии от опоры.

Произведена расстановка ребер жесткости и проверена местная устойчивость стенки. Рассчитана опорная часть балки, поясные швы. Произведен расчет монтажного стыка главной балки; наиболее нагруженной колонны; оголовка колонны; базы колонны.

Все расчеты произведены в соответствии с нормативной документацией.

Содержание

Исходные данные

1. Выбор схемы балочной клетки

2. Расчет стального настила

3. Компоновка балочной клетки

4. Определение высоты и размеров главной балки

5. Расчет соединения поясов со стенкой

6. Изменение сечения балки по длине

7. Правка местной и общей устойчивости элементов главной балки

8. Расстановка ребер жесткости

9. Расчет монтажного стыка главной балки

10. Расчет опорной части главной балки

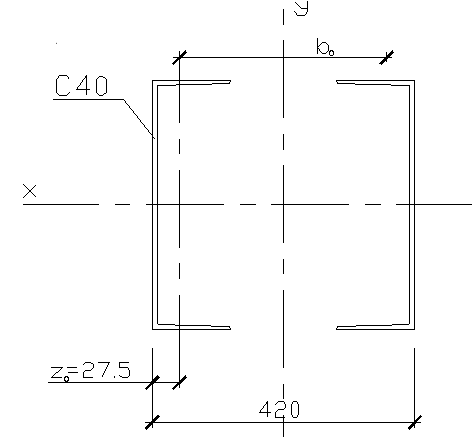

11. Подбор и компоновка сечения сквозной колонны

12. Расчет базы колонны

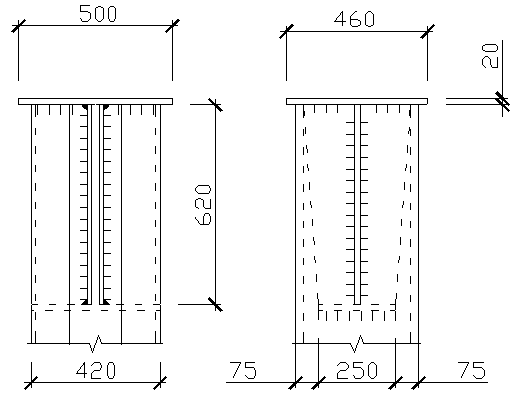

13. Расчет оголовка колонны

Литература

Исходные данные

Шаг колонн в продольном направлении, А = 15 м.

Шаг колонн в поперечном направлении, В = 6 м.

Габариты площадки в плане, 3А×3В.

Отметка верха настила – 11 м.

Величина полезной нагрузки, р = 22 кН/м².

Допустимый относительный прогиб настила ¹/_>200>.

Тип колонны: сквозная.

1. Выбор схемы балочной клетки

Балочная клетка представляет собой систему пересекающихся несущих балок, предназначенных для опирания настила перекрытий. В зависимости от схемы расположения балок балочные клетки подразделяются на 3 типа: упрощенные, нормальные и усложненные. В упрощенной балочной клетке нагрузка от настила передается непосредственно на балки, располагаемые параллельно короткой стороне перекрытия, затем на вертикальные несущие конструкции (стены, стойки). В балочной клетке нормального типа балки настила опираются на главные балки, а те на колонны или другие конструкции. В усложненной балочной клетке балки настила опираются на вспомогательные, которые крепятся к главным балкам.

Толщина настила зависит от полезной нагрузки:

при полезной нагрузке 10 кПа – t_>н> = 6 мм

при полезной нагрузке 10 – 20 кПа – t_>н> = 8 мм

при полезной нагрузке более 20 кПа – t_>н> = 10 мм.

Тип балочной клетки выбирают путем анализа различных вариантов, сравнивая расход металла, технологические требования.

2. Расчет стального настила

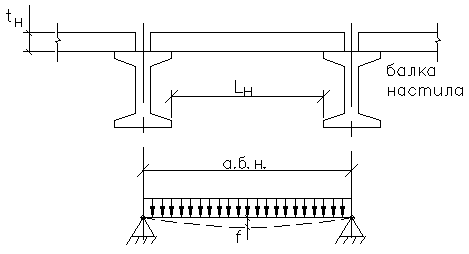

t_>н> – толщина настила; f – прогиб; l_>н> – допустимый пролет; а.б.н. – шаг балок настила

При временной распределенной нагрузке 22 кПа принимаем толщину настила 10 мм.

Толщина настила на изгиб с распором можно вычислить приближенно из условия заданного предельного прогиба по формуле:

где

Е_>1> – цилиндрическая жесткость настила.

При коэффициенте Пуассона ν = 0,3 (для стали) Е_>1>_> >определяется по формуле:

3. Компоновка балочной клетки

Сравним 2 варианта компоновки балочной клетки:

I вариант.

Пролет главной балки делим на 19 промежутков по 78,9 см.

Определяем вес настила, зная, что 1м² стального листа толщиной 10 мм весит 78,5 кг.

g = 78,5 кг/м² = 0,785 кН/м²

Нормативная нагрузка на балку настила:

qⁿ = (pⁿ + gⁿ)·a = (22 + 0,785)·0,789 = 28,88 кН/м = 0,29 кН/см

Расчетная нагрузка на балку настила:

q = (n_>p>·pⁿ +n_>g>·gⁿ)·a = (1,2·22 + 1,05·0,785)·0,789 = 21,48 кН/м

Расчетный изгибающий момент для балки настила длинной 6 м:

Требуемый момент сопротивления балки:

Принимаем двутавр №30 по ГОСТ 8239–72, имеющий: I = 7080 см⁴, W =472, вес g = 36,5 кг/м, ширину полки 13,5 см.

Проверяем на прогиб:

f = (5/384)·ql⁴/EI

Принятое сечение балки удовлетворяет условиям прогиба и прочности, т. к. W = 597 см³ > W_>тр> = 390,5 см³.

Общую устойчивость балок настила проверять не надо т. к. их сжатые пояса надежно закреплены в горизонтальном направлении приваренным к ним настилом.

Определяем расход металла на 1м² перекрытия: настил – 78,5 кг/м², балки настила g/a = 42,2/0,789 = 53,5 кг/м².

Весь расход металла: 78,5 + 53,5 = 132 кг/м² = 1,32 кН/м².

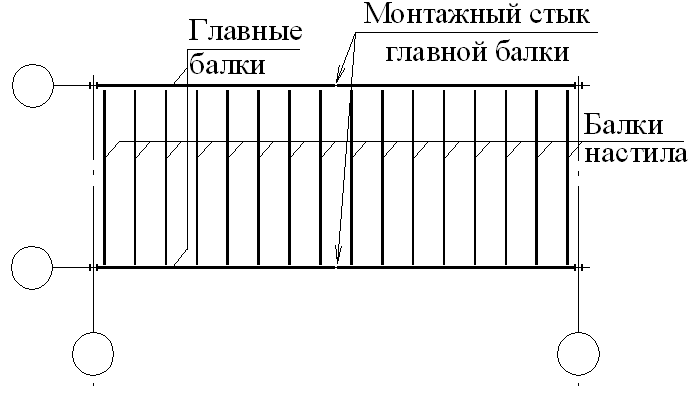

Рисунок 1 – Схема блочной клетки (нормальный вариант)

II вариант (усложненная компоновка)

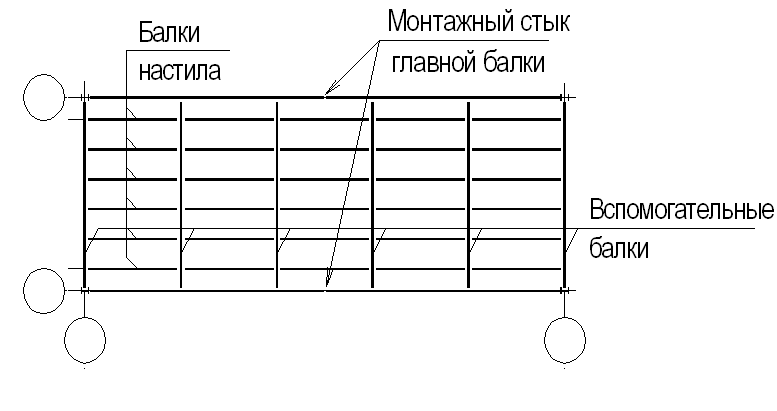

Рисунок 2 – Схема блочной клетки (усложненный вариант)

Принимаем настил, как и в I варианте.

Расстояние между балками настила а = 600/8 = 75 см < 78 см.

Пролет балки настила l = 3,75 м.

Нормативная и расчетная нагрузка на нее:

q^н = (22 + 0,785)·0,750 = 17,1 кН/м = 0,171 кН/см.

q = (1,2·22 + 1,05·0,785)·0,75 = 20,42 кН/м

Расчетный изгибаемый момент и требуемый момент сопротивления балки

Примем I 20, имеющий: I = 1840 см⁴, W = 184 см³, g = 21 кг/м.

Проверяем только прогиб балки, т. к. W = 184 см³ > W_>тр> = 145 см³.

Принятое сечение удовлетворяет условиям прочности и прогиба.

Определяем нормативную и расчетную нагрузку на вспомогательную балку:

Определяем расчетный изгибающий момент и требуемый момент сопротивления вспомогательной балки:

Принимаем I 55, имеющий: I = 55150см⁴; W = 2000 см³

ширину и толщину полки

b = 18 см, t = 1,65 см, g = 89,8 кг/м

Т.к. W = 2000см³ > W_>тр> = 1873 см³, проверяем балку на прогиб

Затем проверяем общую устойчивость вспомогательных балок в середине пролета, в сечении с наибольшими нормальными напряжениями. Их сжатый пояс закреплен от поперечных смещений балками настила, которые вместе с приваренным к ним настилом образуют жесткий диск. В этом случае за расчетный пролет следует принимать расстояние между балками настила l_>0> = 75 см.

Исходя из условий формулы

в сечение l/2;

при τ = 0 и с_>1> = с получаем

Подставляя значения δ в формулу, получаем:

Поскольку 5,62 > 4,17, принятое сечение удовлетворяет требованиям прочности, устойчивости и прогиба.

Суммарный расход металла

78,5 + 21/0,75 + 89,8/3,75 = 133,455 кг/м²

По расходу материала I вариант выгоднее.

4. Определение высоты и размеров главной балки

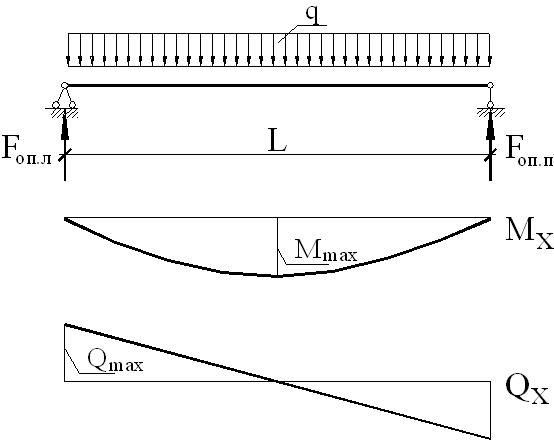

Рисунок 3 – Расчетная схема и усилия в главной балке

Найдем усилия:

Минимальная высота сечения сварной балки из условия жесткости при f/l =1/200 должна быть (см. с. 91 (II)):

h_>min>/l = 1/30, откуда

h_>min> = 1500/30 = 50 см

При расчете по эмпирической формуле толщина стенки составит

t_>ст> = 7 + 3·500/1000 = 8,5 мм.

Принимаем таблицу стенки 10 мм (четного размера).

Оптимальная высота балки при t_>ст >= 10 мм будет:

где k = 1,15 – для сварных балок.

Назначаем высоту балки 170 см.

Проверяем принятую толщину стенки из условия действия касательных напряжений:

t_>ст> = 3Q/2hR_>s>γ_>c> = 3·1275000/2·170·13500·1 = 0,8 см < 1 см,

т.е. условие удовлетворяется.

Проверяем условие, при соблюдении которого не требуется постановка продольных ребер в стенке

Принятая стенка толщиной 10 мм удовлетворяет прочности на действие касательных напряжений и не требует постановки продольного ребра для обеспечения местной устойчивости.

Подбираем сечение сварной балки:

I = W (h/2) = 20787·(170/2) = 1766895 см⁴

I_>ст> = t_>ст>·h_>ст>³/12 = 1·(170 – 2t_>n>)³/12 = 1·(170 – 2·2)³/12 = 381191 см⁴ –

момент инерции стенки.

где h_>ст> = h – 2t_>n> = 170 – 2·2 = 166 см.

t_>n> = 2 см – принимаемая толщина полки.

Момент инерции полок:

I_>n> = I – I_>ст> = 1766895 – 381191 = 1385704 см⁴.

h_>0 >= h – t_>n> = 170 – 2 = 168 см –

расстояние между центрами тяжести полок.

Площадь сечения одной полки

A_>n> = 2I_>n>/h_>0>² = 2·1385704/168² = 98 см².

Ширина полки b_>n> = A_>n>/t_>n> = 98/2 = 49 см.

Принимаем сечение полок 500×20 мм.

Проверяем принятую ширину (свес) поясов b_>n> по формуле, исходя из обеспечения их местной устойчивости:

условие удовлетворяется тоже, при упругопластической работе сечения балки

где h_>cn> = h – 2t_>n> = 170 – 2·2 = 166 см.

Проверяем принятое сечение на прочность

Фактический момент инерции

I = (t_>ст> – h_>ст>³/12) + 2a²A_>n> = (1·166³/12) + 2·84² ·100 = 1792391 см⁴,

где a = h_>0>/2 = 168/2 = 84 см.

Фактический момент сопротивления

W = I/(h/2) = 1792391/85 = 21087 см³.

Напряжение по формуле составит

σ = M/W = 4781·10⁵/21087 = 226,7 < 230 МПа = R_>y>γ_>c>,

условие удовлетворяется.

Проверяем касательные напряжения по нейтральной оси сечения у опоры балки

τ = QS/It_>ст> = 1275000·11844/1792391·1 = 8425 Н/см² = 84 МПа < R_>s>γ_>c> = =135 МПа.

где S – статический момент полусечения

S = A_>n>·(h_>0>/2) + (A_>ст>/2)·(h_>ст>/4) = 100·84 + (1·166·166/2·4) = 11844 см³

Полная площадь сечения баки

А = 166·1 + 2·100 = 366 см²

Масса 1 м балки (без ребер жесткости):

а = 366·100 (7850/10⁶) = 287 кг/м, а с ребрами жесткости 1,03·287 =

= 296 кг/м.

5. Расчет соединения поясов со стенкой

Сдвигающее усилие Т, приходящееся на 1 см длины балки составит:

T = τ·t_>ст> =QS_>n>/I = 1275·8400/1792391 = 6 кН,

где S_>n> – статический момент пояса (сдвигаемого по стыку со стенкой) относительно нейтральной оси:

S_>n> = A_>n>·(h_>0>/2) = 10·84 = 8400 см³.

Сдвигающая сила Т воспринимается двумя швами, тогда минимальная толщина этих швов при длине l_>w> = 1 см, будет

k_>f> ≥ QS_>n>/n·I·(βR_>w>)·γ_>c> = T/2·(βR_>w>)·γ_>c> = 6000/2·1·1·16200 = 0,185 см,

где (βR_>w>) – меньшее из произведений коэффициента глубины проплавления (β_>f> или β_>z>) на расчетное сопротивление, принимаемое по условному срезу металла на границе сплавления шва (Rwzγwz); при γwt = γwz = = 1 и для автоматической сварки проволокой d = 2 мм марки СВ – 08А (по ГОСТ 2246 – 70*) βf = 0,9 имели

βfRwfγwf = 0,9·180·1 = 162 МПа.

Принимаем конструктивно минимальную толщину шва kf = 7 мм, рекомендуемую при толщине пояса 17 – 22 мм (см. табл. 3.3. с. 62 [II]).

6. Изменение сечения балки по длине

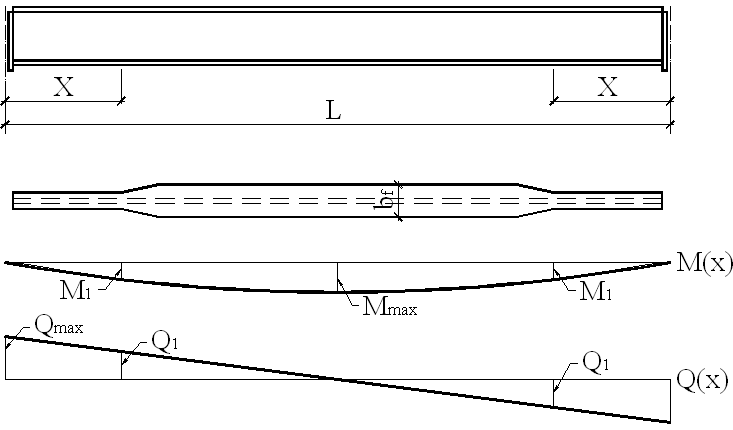

Рисунок 4 – К изменению сечения по длине

Место изменения сечения принимаем на расстоянии ¹/_>6> пролета от опоры. Сечение изменяем уменьшением ширины поясов. Разные сечения поясов соединяем сварным швом встык электродами Э42 без применения физических методов контроля.

Определяем расчетный момент и перерезывающую силу в сечении:

x = l/6 = 15,6 = 2,5 м

M_>1> = [qx·(l – x)]/2 = [170·2,5·(15 – 2,5)]/2 = 2656 кН·м = 265600 кН·см

Q_>1> = q·(l/2 – x) = 170·(15/2 – 2,5) = 850 кН

Определяем требуемый момент сопротивления и момент инерции измененного сечения исходя из прочности сварного стыкового шва, работающего на растяжение:

Определяем требуемый момент инерции поясов (I_>ст> = 381191 см⁴)

I_>n>_>1> = I_>1> – I_>ст> = 1154725 – 381191 = 773534 см⁴

Требуемая площадь сечения поясов

A_>n>_>1> = 2I_>n>_>1>/h_>01> = 2·773534/168² = 54,8 см²

Принимаем пояс 280×20 мм, A_>n>_>1> = 56 см²

Принимаемый пояс удовлетворяет рекомендациям

b_>n>_>1> > 18 см, b_>n>_>1> >170/10 = 17 cм

Определяем момент инерции и момент сопротивления уменьшенного сечения:

I_>1> = I_>ст> + 2b_>1>t_>n>·(h_>0>/2)² = 381191 + 2·28·2·(168/2)² = 1171463 cм⁴

W_>1> = 2I_>1>/h = 2·1171463/170 = 13782 cм³

σ_>max> = M_>1>/W_>1> = 265600/13782 = 19,3 кН/см² < R^св = 0,85·23 = 19,55 кН/см²

7. Проверка общей и местной устойчивости элементов главной балки

1) Проверка прочности балки.

Проверяем максимальные нормальные напряжения в поясах в середине балки:

σ = M_>max>/C_>1>W = 478100/1,1 = 20,6 кН/см² < R = 23 кН/см²

Проверяем максимальное касательное напряжение в стенке на опоре балки:

Проверяем местные напряжения в стенке под балкой настила

σ_>m> = F/t_>ст>·l_>м> =128,88/1·17,5 = 7,36 кН/см² < R,

где F = 2·21,48·6/2 = 128,88 кН – опорные реакции балок настила

l_>м> = b + 2t_>n> = 13,5 + 2·2 = 17,5 см – длина передачи нагрузки на стенку банки.

Проверяем приведенные напряжения в месте изменения сечения балки (где они будут максимальны):

где

Проверки показали, что прочность балки обеспечена.

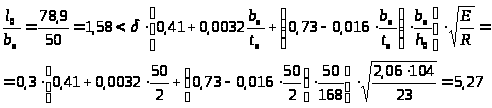

2) Проверяем общую устойчивость балки в месте действия максимальных нормальных напряжений, принимая за расчетный пролет l_>0> – расстояние между балками настила в середине пролета балки, где учтены пластические деформации:

и

где , так как τ = 0 и С_>1> = С

В месте уменьшенного сечения балки (балка работает упруго и δ = 1)

Проверки показали, что общая устойчивость балки обеспечена.

3) Проверка прогиба не производится, так как h = 170 > 50 см = h_>min>

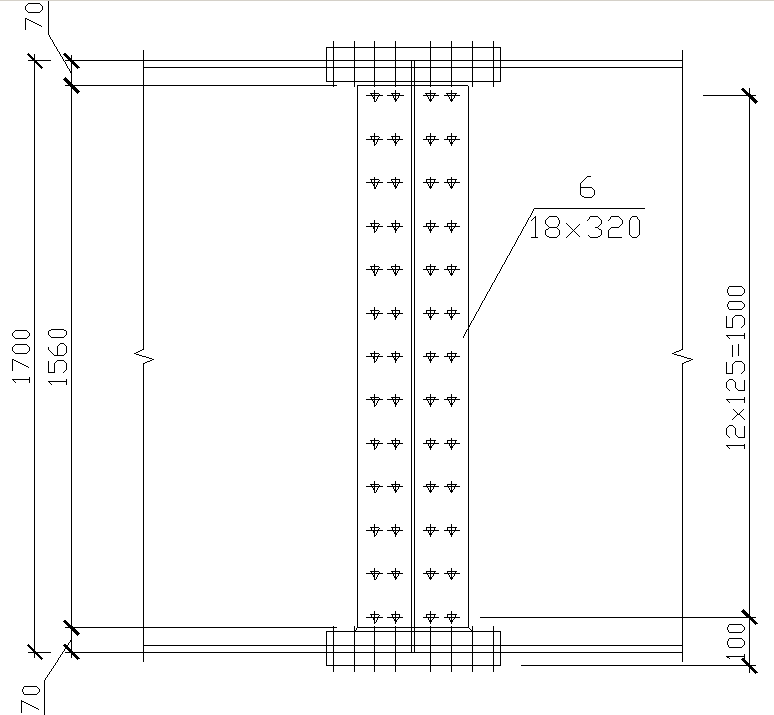

Рисунок 5 – Схема монтажного стыка главной балки

8. Расстановка ребер жесткости

Определяем необходимость постановки ребер жесткости:

λ_>ст> = 2,2 – при действии местной нагрузки на пояс балки.

Вертикальные ребра жесткости необходимы. Кроме того, в зоне учета пластических деформаций необходима постановка ребер жесткости под каждой балкой настила, т. к. местные напряжения в стенке в этой зоне не допустимы. Определяем длину зоны использования пластических деформаций в стенке по формуле:

Определяем средние значения М и Q на расстоянии х = 157,9 см. от опоры под балкой настила

M_>2> = [qx·(l – x)]/2 = [170·1,579 (15 – 1,579)]/2 = 1801 кН·м = 180100 кН·см

Q = q·(l/2 – x) = 170·(15/2 – 1,579) = 1006,5 кН

Определяем действующие напряжения:

где W = 20787 см³ из определения высоты и размеров главной балки.

σ_>м> = 7,36 кН/см² (из расчета балки на устойчивость)

Определяем критические напряжения:

где h_>0> = h_>c>_>т>, λ_>усл> = λ_>ст> = 4,9

R_>ср> = 13,5 кН/см²

Размеры отсека a_>1>/h_>0> = M = 0,95 и δ_>м>/σ = 7,36/8,46 = 0,86

По таблице 7.6. (с. 158 [I]) при δ = 1,9; a/h_>0> = 0,9 предельное значение σ_>м>/σ = 0,109

Расчетное значение σ_>м>/σ = 0,86 > 0,109

σ_>кр>_> >определяем по формуле:

_>>

где с_>кр> = 33,1 по табл. 7.4 (с. 155 [I]) при δ = 1,9

Определяем σ_>мкр>

где

с_>1> = 11 по табл. 7.5 (с. 156 [I]) при δ = 1,9

a_>1>/2h_>ст> = 157,9/2·166 = 0,47

Подставляем все значения в формулу

Устойчивость стенки обеспечена и постановка ребер жесткости на расстоянии а_>1> = 157,9 см возможна.

Определяем размеры ребер жесткости ширина b_>p> = h_>ст>/30+40 = 1660/30 + 40 = 95 мм

Примем b_>p> = 120 мм

толщина

Примем t_>p> = 7 мм

9. Расчет монтажного стыка главной балки

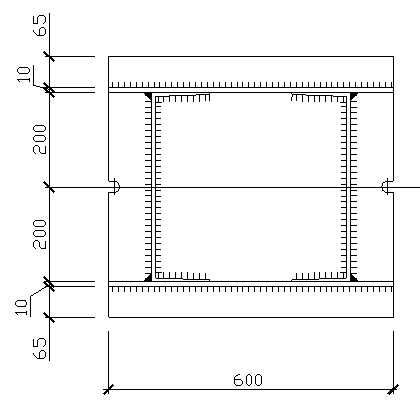

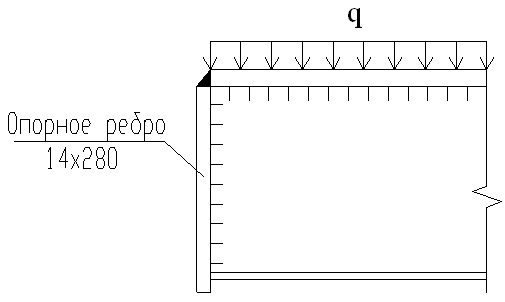

Рисунок 6 – Схема опорной части главной балки

Стык делаем в середине пролета балки, где М = 4781 кН·м и Q = 0.

Стык осуществляем высокопрочными болтами d = 20 мм из стали «селект», имеющий по таблице 6.2 ; обработка поверхности газопламенная. Несущая способность болта, имеющего две плоскости трения:

где

γ_>б> = 0,85:

т. к. разница в номинальных диаметрах отверстия и болта больше 1 мм;

М = 0,42 и γ_>н> = 1,02;

Принимая способность регулирования натяжения болта по углу закручивания, k = 2 – две плоскости трения.

Стык поясов. Каждый пояс балки перекрываем тремя накладками сечениями 500×12 мм и 2×220×12 мм, общей площадью сечения

A_>n>_> >= 1,2·(50 + 2·22) = 112,8 см² > A_>n> = 100 см²

Усилие в поясе определяем по формуле:

M_>n> = MI_>n>/I = 4781·1385704/1792391 = 3696 кН·м

N_>n> = M_>n>/h_>0> = 3696/1,68 = 2200 кН

где I, I_>n>, h_>0> – из расчета главной балки

Количество болтов для прикрепления накладок рассчитываем по формуле:

n = N_>n>/Q^ВБ = 2200/132 = 16,6

Принимаем 16 болтов.

Стык стенки. Стенку перекрываем двумя вертикальными накладками сечением 320×1560×8 мм.

Определяем момент, действующий на стенку

М_>ст> = MI_>ст>/I = 4781·381191/1792391 = 1016 кН·м

Принимаем расстояние между крайними по высоте рядами болтов:

a_>max> = 1660·2·80 = 1500

Находим коэффициент стыка

= M_>ст>/ma_>max>Q^ВБ = 101600/2·150·132 = 2,56

Из таблицы 7.8 (с. 166 [I]) находим количество рядов болтов по вертикали k.

при = 2,56 k = 13

Принимаем 13 рядов с шагом 125 мм.

Проверяем стык стенки по формуле:

Проверяем ослабление нижнего растянутого пояса

А_>п.нт> = 2,0·(50 – 2·5,785) = 86,86 см² > 0,85 А_>n> = 0,85·100 = 85 см²

Ослабление пояса можно не учитывать.

Проверяем ослабление накладок в середине стыка четырьмя отверстиями

= 112,8 – 4·2·1,2·5,785 = 57,2 см² < 0,85A_>n> = 85 см².

Принимаем накладки толщиной 18 мм

= 1,8·(50+2·22) – 4,2·1,8·5,785=85,9 cм² >0,85A_>n> = 85 см²

10. Расчет опорной части главной балки

Опорная реакция балки F = 1275 кН

Определяем площадь смятия торца ребра

где R_>см.т.> = 35,5 кН/см² = 355 МПа (прил. 4 [I]).

Принимаем ребро 280×14 мм,

А_>р> = 28·1,4 = 39,2 см² >35,9 см². Проверяем опорную стойку балки на устойчивость относительно оси Z. Ширина участка стенки, включенной в работу опорной стойки:

А_>ст> = А_>Р> + t_>c>_>т>·b_>ст> = 39,2 + 1·19,45 = 58,65 см²

I_>z> = 1,4·28³/12 + 19,45·1³/12 = 2562 cм⁴

λ = h_>ст>/iz = 166/6,6 = 25,1 по приложению 7 (I) φ = 0,947

Рассчитываем прикрепление опорного ребра к стенке балки двусторонними швами полуавтоматической сваркой проволокой С_>В> – 08Г_>2>. Предварительно находим параметры сварных швов и определяем минимальное значение β. По таблице 5.1 (I) принимаем = 215 МПа = 21,5 кН/см²; по прилож. 4 (I) – =165 МПа = 16б5 кН/см², по табл. 5.4. (I)

β_>ш> = 0,9; β_>с> = 1,05

β_>ш>· = 0,9·21,5 = 19,3 кН/см² > β_>c>· = 1,05·16,5 = 17,32 кН/см²

Определяем катет сварных швов по формуле:

Принимаем швов k_>м> = 7 мм.

Проверяем длину рабочей части шва:

l_>м> = 85·β_>с>·k_>м> = 85·1,05·0,7 = 62,5 см < h_>c>_>т> = 166 см

Ребро привариваем к стенке по всей высоте сплошными швами.

11. Подбор и компоновка сечения сквозной колонны

Постоянная нагрузка от собственного веса колонны – 1,5 кПа. Расчетное усилие в стержне колонны:

N = 1,01·(n_>p>·p + n_>g>·g) ·A·B = 1,01·(1,2·22 + 1,05·1,5) ·15·6 = 2540 кН

Длина колонны: l_>0 >= 11 – 0,01 – 0,3 – 1,72 = 8,97 м

Зададимся гибкостью λ = 60 и находим φ = 0,785 (по прил 7 [1]), площадь сечения

A_>тр> = N/(φ·R) =2540/0,785·28 = 115,5 см²,

где R = 28 кН/м² – расчетное сопротивление для стали марки В_>ст> 3nc6 – 2 радиус инерции:

i_>mp> = l_>0>/λ = 897/60 = 14,95

По сортаменту ГОСТ 8240 – 72* принимаем два швеллера 40 со значениями А = 2·61,5 = 123 см³; i_>x> = 15,7 см.

Рассчитываем гибкость относительно оси х

λ_>х> = 897/15,7 = 57; φ_>х> = 0,800 (прил. 7)

Проверяем устойчивость относительно оси х

σ = N/φA = 2540/0,8·123 = 25,8 кН/м² < R = 28 кН/см²

Рисунок 7 – Сечение сквозной колонны

Расчет относительно свободной оси.

Определяем расстояние между ветвями колонны из условий равноустойчивости колонны в двух плоскостях λ_>пр> = λ_>х>, затем требуемую гибкость относительно свободной оси у-у по формуле:

Принимаем гибкость ветви равной 30 и находим

Полученной гибкости соответствуют радиус инерции i_>y> = 897/48 = 18,7 см; и требуемое расстояние между ветвями b = i·y/0,44 = 18,7/0,44 = 42 см

Полученное расстояние должно быть не менее двойной ширины полок швеллеров плюс зазор, необходимый для оправки внутренних поверхностей стержня b_>тр> = 2·115 + 100 = 330 мм < 42 см, следовательно принимаем ширину колонны = 420 мм.

Проверка сечения относительно свободной оси.

Из сортамента имеет: I_>1> = 642 см⁴; i_>1> = 3,23 см; z_>0> = 2,68 см.

I_>y> = 2·[642 + 61,5·(21 – 2,75)²] = 42250 см⁴

Расчетная длина ветви l_>b> = λ_>1>·i_>1> = 30·3,23_> >= 97 см

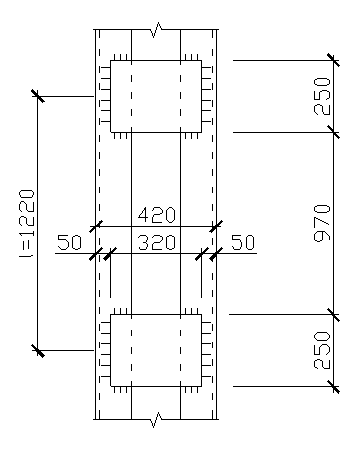

Принимаем расстояние между планками 97 см м сечение планок 10×250 мм, тогда

I_>пл> = 1·25³/12 = 1302 см⁴

Радиус инерции сечения стержня относительно свободной оси

Гибкость стержня относительно свободной оси

λ_>у> = 897/18,5 = 48,5

Для вычисления приведенной гибкости относительно свободной оси надо проверить отношение погонных жесткостей планки и ветви

I_>пл>/b_>0:> I_>1>/l_>в> = I_>пл>·l_>в>/I_>1>b_>0> = 1302·122/642·36,5 = 6,7 >5

Здесь b_>0> = 42 – 2·2,75 = 36,5 см – расстояние между ветвями в осях.

Приведенную гибкость вычисляем по формуле при отношении погонных жесткостей планки и ветвей более 5.

Т.к. λ_>пр> = λ_>х>, напряжение можно не проверять, колонна устойчива в двух плоскостях.

Рисунок 8 – К проверке сечения относительно свободной оси

Расчет планок

Расчетная поперечная сила:

Q_>усл> = 0,27А = 0,27·123 = 33,21 кН

Поперечная сила, приходящаяся на планку одной грани.

Q_>пл> = Q_>усл>/2 = 33,21/2 = 16,6 кН

Изгибающий момент и поперечная сила в месте прикрепления планки

М_>пл> = Q_>пл>·l_>b>/2 = 16,6·122/2 = 1012 кН·см

F_>пл> = Ql_>b>/b_>a> = 16,6·122/36,5 = 55,5 кН

Принимаем приварку планок к полкам швеллеров угловыми швами с катетом шва k_>ш> = 0,8 см.

= 200 МПа, β_>ш> = 0,8

Необходима проверка по металлу шва. Расчетная площадь шва

А_>уш> = k_>ш>·l_>ш> = 0,8·(25 – 2·0,8) = 18,72 см²

Момент сопротивления шва

W_>ш> = k_>ш>·l²_>ш>/6 = 0,8·(25 – 2·0,8)²/6 = 73 см³

Напряжение в шве от момента и поперечной силы:

σ_>уш> = М_>пл>/W_>ш> = 1012/73 = 13,86 кН/см²

τ_>уш> = F_>пл>/А_>уш> = 55,5/18,72 = 2,9 кН/см²

Проверяем прочность шва по равнодействующему напряжению:

Размеры планки 320×250×10

12. Расчет базы колонны

Требуемая площадь плиты из условия смятия бетона найдем по формуле:

где R_>см.б >= γ·R_>b>, для В 12,5 => R_>b> = 7,5 МПа: γ = 1,2

R_>c>_>м.б.> = 1,2·7,5 = 9 МПа

Принимаем плиту размером 55×60 см

А_>пл> = 55×60 = 3300 см²; σ_>ф> = N/A_>пл>

σ_>ф> = N/A_>пл> = 2540/3300·10^-1 = 7,7 МПа < R_>см.б> = 9 МПа

Толщину плиты принимаем из расчета отдельных участков.

М = σ_>ф>·а²/2 = 770·9²/2 = 31185 Н·см = 0,31 кН·м

Проверим работу среднего участка плиты 1, заключенного между ветвями и опертыми по четырем сторонам. Отношение сторон составит

b/a = 404/400 = 1,01

Требуемый момент сопротивления сечения плиты составит W = M/R_>y>γ_>c> = = 31185/20500 = 1,52 см³,

где R_>y> = 205 МПа – при толщине листов 21 – 40 мм.

При толщине табл. 5.5 (с. 137 II) вычисляем изгибающие моменты для полос шириной 1 см

М_>а> = α_>1>·σ_>ф>·а² = 0,05·770·40² = 61600 Н·см

М_>в> = α_>2>·σ_>ф>·а² = 0,048·770·40² = 59136 Н·см

при b/a = 1,01; α_>1> = 0,05; α_>2> = 0,048

Требуемую толщину плиты определяем по М_>а>:

Принимаем плиту толщиной 40 мм.

Высота листов траверсы:

h = N/β_>f>·k_>ш>·R_>уш>γ_>с>·n_>ш> = 2540000/0,7·1·18000·1·1·4 = 50,3 см

где k_>ш> = 10 мм, n = 4 – число швов.

Принимаем высоту траверсы = 50 см.

Анкерные болты принимаем конструктивно диаметром 24 мм.

Размеры фундамента в плане принимают на 15 – 20 см в каждую сторону от опорной плиты.

L_>Ф>×В_>Ф> = 80×90 см

условие прочности фундамента соблюдаются. Глубина заделки анкеров диаметром 24 мм должна быть не менее 850 мм.

Рисунок 9 – Схема базы колонны

13. Расчет оголовка колонны

Рисунок 10 – Схема оголовка колонны

Принимаем толщину опорной плиты оголовка 20 мм.

При k_>ш> = 0,8 см, высота ребра составит:

h_>p> = N/4β_>f>·k_>ш>·R_>уш>·γ_>уш>·γ_>с> = 2540000/4·0,7·0,8·18000·1·1 = 62 см.

Принимаем высоту ребра 62 см.

Длина ребра l_>p> = 320 мм = z

l_>p> = 28 + 2 + 2 = 32 см

Толщина ребра:

t_>p> = N/l_>p>·R_>s> = 2540000/0,32·33200 = 2,4 см

Принимаем t_>p> = 25 мм

R_>s> = 332 МПа

z – расчетная длина распределения местного давления опорных ребер балки.

Проверяем напряжение в швах, прикрепляющих ребра оголовка к плите при k_>ш> = 12 мм.

σ = N/β_>f>·h_>ш>·Σl_>ш> = 2540000/0,7·1,2·154 = 19635 Н/см² = 196,35 МПа < < R_>уш>·γ_>уш>·γ_>с> = 200 МПа,

где Σl_>ш> = 2·42 + 2·(40 – 5) = 154 см

Ветви колонны приваривают к опорной плите швами толщиной 6 – 8 мм.

Размер плиты оголовка назначаем конструктивно 500×460 мм.

Литература

Металлические конструкции. Учебник для вузов. Под редакцией Е.И. Беленя – М.: Стройиздат, 1986 г.

Примеры расчета металлических конструкций. Учебное пособие для техникумов. Мандриков А.П. – М.: Стройиздат, 2001 г.

Методические указания. Сост. И.В. Слепнев. Краснодар, 2006 г.
