Исследование электрической цепи переменного тока с активным и емкостным сопротивлением
Исследование электрической цепи переменного тока с активным и емкостным сопротивлением
Цель работы: Изучить неразветвленную цепь переменного тока, построить векторных диаграмм, Определить фазовый сдвиг векторов напряжений на активном и емкостном сопротивлении
Ход работы:
1. Собрал схему
Рисунок 1 – Схема неразветвленной цепи переменного тока
где PA - прибор комбинированный 43101;
PV - прибор комбинированный Ц4342;
R>1> - резистор, 10 кОм;
С>1> - конденсатор 0,22 мкФ.
2. Подключил схему к генератору трёхфазного напряжения и подал синусоидальное напряжение ~24В.
3. Измерил силу тока I в цепи
I = 0,0015 А
4. Измерил напряжение на входе схемы U и напряжение на активном U>R> и емкостном U>c> сопротивлениях.
U = 28 В
U>R> = 15 В
U>c> = 23,6 В
5. Вычислил полное сопротивление электрической цепи по формуле
Z=28/0,0015=18666 (Ом).
6. Вычислил емкостное сопротивление по формуле
X>c>=23,6/0,0015=15733 (Om),
7. Вычислил активное сопротивление по формуле
R= 15/O,0015 =10000 (Ом).
8. Вычислил активную мощность, потребляемую в электрической цепи по формуле
(Вт).
9. Рассчитал реактивную мощность цепи по формуле
Q=0,0015 2 ·15733 = 0,0354 (ВАр).
10. Нашёл полную мощность цепи по формуле
(ВА).
11. Определил угол сдвига фаз в цепи по формуле
где Р/S=0,00225/0,0354=0,5357,
12. Данные расчётов и измерений, записал в таблицу.
Таблица 1 - протокол испытаний:
|
Наименование определяемой Величины, (в чём измеряется) |
Величина |
|
|
сила тока В цепи, I (А) |
0,0015 |
|
|
Напряжение, (В) |
на входе схемы, U |
28 |
|
на активном сопротивлении, U>R> |
15 |
|
|
на емкостном сопротивлении, U>c> |
23,6 |
|
|
Сопротивление (Ом) |
полное электрической цепи, Z |
18666 |
|
емкостное конденсатора, Х>с> |
17533 |
|
|
активного участка, R |
10000 |
|
|
Мощность (ВТ) |
активная В цепи, Р (Вт) |
0,0225 |
|
реактивная, Q (ВАр) |
0,0354 |
|
|
полная В цепи, S (BA) |
0,042 |
|
|
угол
сдвига фаз,
|
58 |

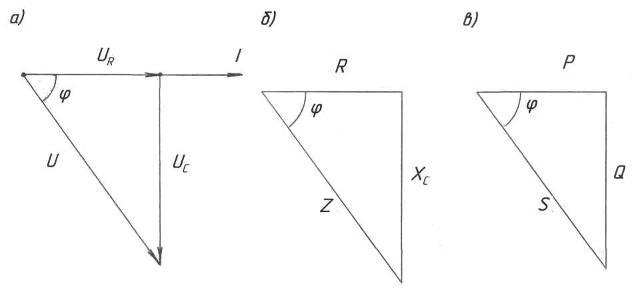

(гр.)13. По результатам измерений и расчётов, построил Векторную диаграмму и треугольники сопротивлений и мощностей:
Рисунок 2 - векторные диаграммы
где а) Векторная диаграмма напряжений;
б) треугольник сопротивлений;
в) треугольник мощностей.2
ВЫВОД: Научился рассчитывать электрические цепи переменного тока с активным и емкостным сопротивлениями, и определять сдвиг фаз в такой цепи.
