Исследование трёхфазной цепи при соединении нагрузки звездой

ИССЛЕДОВАНИЕ ТРЁХФАЗНОЙ ЦЕПИ ПРИ СОЕДИНЕНИИ НАГРУЗКИ ЗВЕЗДОЙ

Цель: выявить особенности трёхфазной системы при соединении фаз звездой, по опытным данным построить векторные диаграммы при симметричной и не симметричной нагрузке фаз.

Ход работы.

Собрал схему.

Рис. 1 - Где РА1 - прибор комбинированный 43101; PV1 - прибор комбинированный Ц4342; R1 - резистор 680 Ом; R2 - резистор 680 Ом; R3 - резистор 680 Ом; SA1 - тумблер.

2. Подключил схему к клеммам трёхфазного генератора.

3. Измерил линейные и фазные токи и напряжения I_>А>,I_>В>,I_>С>,- линейные и фазные токи, U_>А>,U_>в>,U_>с >- фазные напряжения, U_>AB>, U_>B>_>[>, U_>CA>_> >- линейные напряжения.

4. Проверил соотношение между линейными и фазными токами при включенном и выключенном нулевом проводе.

5. Рассчитал активную мощность трёхфазного приёмника при симметричной нагрузке.

6. Данные результатов и измерений занес в таблицу.

7. Изменил нагрузку в фазах ток, чтобы во всех 3 фазах была разная нагрузка.

8. Измерил линейные и фазные токи, фазные и линейные напряжения.

9. Проверил соотношение между линейными фазными напряжениями при включенном и выключенном нулевом проводе.

10. Рассчитал активную мощность трёхфазного приёмника при несимметричной нагрузке.

11. Данные занес в таблицу

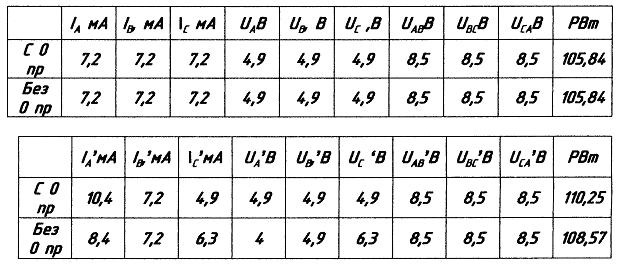

Таблица 1 – Данные всех вычислений и измерений

12. Построил векторные диаграммы.

P_>A>_>1>=7,2*4,9=35,28(Bm)

Р=ЗРф

P=35,28*3=105,84(Bm)

С 0 проводом

Р_>А>'=10,4 4,9=50,96(Вт)

Р_>в>'=7,2 4,9=35,28(Вт)

Р_>с>'=4,9 4,9=24,01(Вт)

Р=50,96+35,28+24,01=110,25(Вт)

Р_>А>'=8,4 4=33,6(Вт)

Р_>в>'=7,2 4,9=35,28(Вт)

Р_>с>'=6,3 6,3=39,69(Вт)

Р=33,6+35,28_>+>39,69=108,57(Вт)

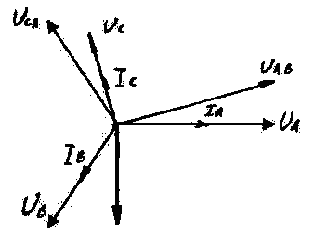

Рисунок 2 – Векторные диаграммы

Вывод: Выявили особенности трёхфазной системы при соединении фаз звездой, по опытным данным построили векторные диаграммы при симметричной и не симметричной нагрузке фаз.
