Испытание электромагнитного реле напряжения

Испытание электромагнитного реле напряжения

Цель работы: Испытать реле напряжения РН-54/160 и дать заключение о пригодности реле, сравнив результаты с техническими.

Ход работы:

1. Познакомились с устройством и электрической схемой реле. Реле реагирует на уменьшение напряжения в цепи переменного тока.

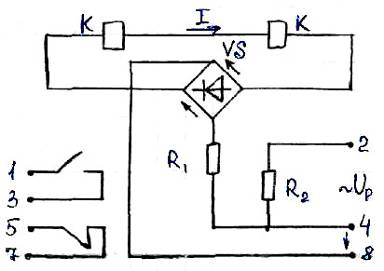

Рисунок 1 – Схема реле напряжения

VS – выпрямительный мост

R>1>, R>2> – для изменения предела напряжения

Напряжение срабатывания реле увеличивается в 2 раза, установка увеличивается в 2 раза.

2. Познакомились со схемой испытаний, измерительными приборами и регулирующими устройствами

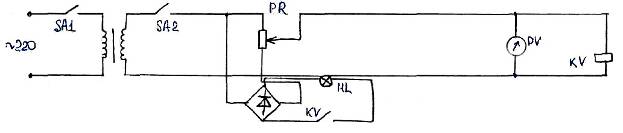

Рисунок 2 – Схема испытаний, измерительными приборами и регулирующими устройствами

3. Установили указатель напряжения срабатывания в положение 80 В

4. Включил питание стенда

5. Вывели сопротивление реостата до замыкания контактов

U>сраб1> = 96 В

6. Ввели сопротивление, увеличивая напряжение

U>возв1> = 126 В

7. Включили питание стенда

8. Установили указатель напряжения срабатывания в положение 70 В

9. Уменьшили напряжение: до замыкания контактов

U>сраб2> = 81 В

10. Увеличили напряжение до размыкания контактов

U>возв2> = 105 В

11. Выключили питание стенда

12. Установили указатель напряжения срабатывания в положение 60 В

13. Уменьшили напряжение: до замыкания контактов

U>сраб3> = 65 В

14. Увеличили напряжение до размыкания контактов

U>возв3> = 83 В

15. Выключили питание стенда

16. Установили указатель напряжения срабатывания в положение 50 В

17. Уменьшили напряжение: до замыкания контактов

U>сраб4> = 49 В

18. Увеличили напряжение до размыкания контактов

U>возв4> = 56 В

19. Выключили питание стенда

20. Установили указатель напряжения срабатывания в положение 40 В

21. Уменьшили напряжение: до замыкания контактов

U>сраб5> = 33 В

22. Увеличили напряжение до размыкания контактов

U>возв5> = 41 В

23. Выключили питание стенда

24. Данные занесли в таблицу, определили значение К>возв>

(6.1)

Таблица 6.1 – Данные испытаний

U>уст, >В

U>сраб, >В

U>возв,> В

К>возв>

80

96

126

1,31

70

81

105

1,29

60

65

83

1,27

50

49

56

1,14

40

33

41

1,24

25. Для данной установки путем пятикратного изменения определили значение погрешности U>сраб>, В реле относительно установки

(6.2)

(6.3)

(6.4)

Таблица 6.2 – Результаты вычислений

U>уст, >В

U>сраб1, >В

U>сраб2, >В

U>сраб3, >В

U>сраб4, >В

U>сраб5, >В

80

96

96,5

96

96

97

96,3

20,3

Допустимое значение максимального отклонения для реле напряжения не должно превышать 5%.

26. Дали заключение о пригодности реле, сравнив полученные результаты со справочными данными. Отклонение коэффициента возврата не должно превышать 0,03.

Вывод: Данное реле напряжения РН-54/160, не пригодно для использования, т. к. коэффициент возврата контакта превышает допустимое значение 0,03. напряжение срабатывания превышает напряжение установки на 20%, а допустимое значение отклонения 5%
