Зонная теория твердых тел

Зонная теория твердых тел

1. Металлы, хорошо проводят электрический ток.

Диэлектрики (изоляторы) плохо проводят ток.

Электропроводность металлов 10⁶ – 10⁴ (Омсм)^-1

Электропроводность диэлектриков менее 10^-10 (Омсм)^-1

Твердые тела с промежуточной электропроводностью называются полупроводниками.

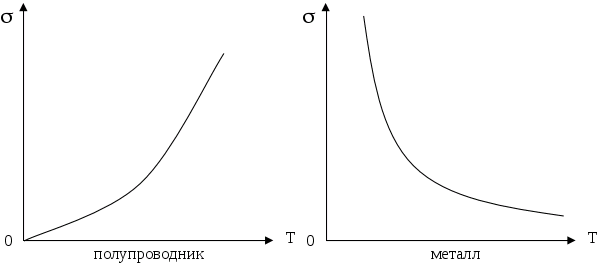

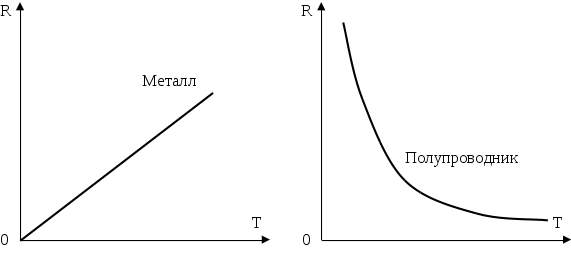

2. Различие полупроводников и металлов проявляется в характере зависимости электропроводности от температуры.

Р
ис.1

С понижением температуры проводимость металлов возрастает, и для чистых металлов стремится к бесконечности при приближении к абсолютному нулю. У полупроводников, напротив, с понижением температуры проводимость убывает, а вблизи абсолютного нуля полупроводник становится изолятором.

3. Ни классическая электронная теория электропроводности, ни квантовая теория, основанная на модели свободных фермианов, не может дать ответа на вопрос, почему одни тела являются полупроводниками, а другие проводниками или диэлектриками.

4. Для ответа на вопрос необходимо методами квантовой механики рассмотреть вопрос взаимодействия валентных электронов с атомами кристаллической решетки.

5. Решить уравнение Шредингера с числом переменных порядка 10²³ – это математическая задача безнадежной трудности.

Поэтому современная квантовая теория твердого тела основывается на ряде упрощений. Такой теорией является теория твердого тела. Название связано с характерной группировкой энергетических уровней электронов в кристаллах в зоны уровней.

В основе зонной теории лежат следующие предположения:

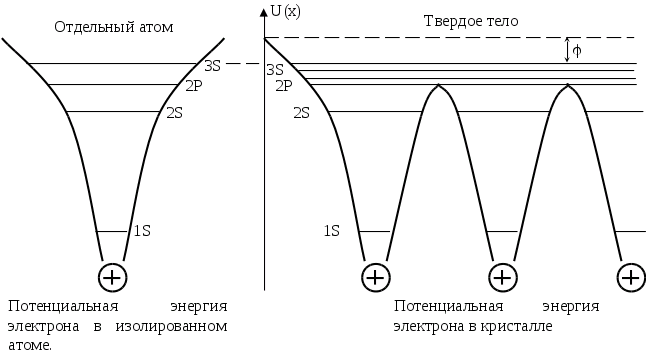

1. При изучении движения валентных электронов положительные ионы кристаллической решетки, ввиду их большой массы, рассматриваются как неподвижные источники поля, действующего на электроны.

2. Расположение положительных ионов в пространстве считается строго периодическим: они размещаются в узлах идеальной кристаллической решетки данного кристалла.

3. Взаимодействие электронов друг с другом заменяется некоторым эффективным силовым полем.

Задача сводится к рассмотрению движения электрона в периодическом силовом поле кристалла.

Потенциальная энергия электрона U(r) периодически изменяется.

§2. Простейшая модель кристаллического тела

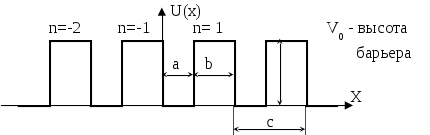

Это модель одномерная Кронига - Пенни, периодическое электрическое поле положительных ионов кристалла апроксимируется потенциалом типа «зубчатой стенки».

Р
ис.2

На рисунке изображено чередование потенциальных ям и барьеров.

Решение уравнения Шредингера для потенциальной ямы:

(1)

Решение для потенциального барьера:

(2)

где ;

, .

X_>n> – координата отсчитывается от начала n^го участка. Записывают для каждой ямы и барьера, потом «сшивают» решения и получают основное уравнение для определения энергетических уровней в периодическом поле кристалла.

(3)

где -площадь зубца.

Р
ис.3

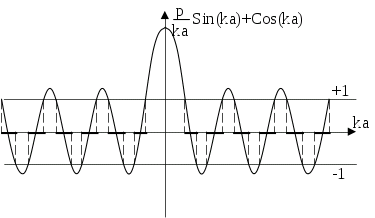

Графическое изображение решения уравнения Шредингера по Кронигу – Пенни.

Cos k′a может меняться в пределах от –1 до +1.

Провели параллельные прямые оси абсцисс и находим точки пересечения этих прямых с графиком, опускаем перпендикуляры и находим корни уравнения (3). Эти участки обозначены жирными линиями. Таким образом допустимые значения Е(к) имеют дискретный характер (зонный). Если ось (Ка) перевернуть в вертикальное положение, то получим картину расположения энергетических зон, разрешенных и запрещенных.

Р
ис.4

На рис.4 энергетический спектр электронов в кристалле имеет зонную структуру.

L – длина кольца цепочки.

Значения волновых векторов . α - постоянная решетки.

Зону, произошедшую от валентных уровней атомов, образующих кристалл, называют валентной зоной.

Зоны, произошедшие от внутренних уровней, всегда полностью заполнены электронами.

Частично заполненной или незаполненной может быть внешний валентный уровень (зона проводимости).

Р
ис.5 Рис.6

Наиболее слабо связаны 3S-электроны. При образовании твердого тела из отдельных атомов происходит перекрытие волновых функций этих электронов.

П

Рис.7

ространственная протяженность электронных волновых функций зависит от квантовых чисел. Для больших квантовых чисел электронные волновые функции простираются на большие расстояния от ядра, для этих уровней взаимное влияние атомов будет проявляться при больших расстояниях между атомами. Что хорошо видно на рис.7, на примере уровней атомов натрия. На уровнях 1S, 2S, 2P практически не сказывается влияние соседних атомов, тогда как для уровней 3S, 3P и более высоких уровней это влияние существенно и эти уровни превращаются в энергетические зоны. Для 3S – электронов имеется энергетический минимум, обеспечивающий устойчивую твердотельную конфигурацию атомов натрия при средней межатомной расстоянии R~ 3А. В атоме натрия на энергии 3S – электрона сказывается влияние соседних атомов, означает также заметное перекрытие волновых функций этих электронов. Поэтому уже нельзя говорить о том, что конкретный 3S – электрон связан с каким-то конкретным атомом. Когда присутствие других атомов изменяет потенциальную яму отдельного атома (рис.5, рис.6), результирующий кулоновский потенциал уже не будет удерживать 3S – электроны около конкретных атомов, так что они могут находиться в твердом теле где угодно в результате перекрытия волновых функций 3S – электронов. Но 3S – электроны не могут свободно покидать твердое тело, так как их волновые функции не «выходят» за пределы вещества. Энергия связи электронов в твердом теле равна работе выхода φ.

Твердое тело из четырех атомов будет иметь всего четыре уровня, распределенные по некоторому энергетическому интервалу.

Р
ис.8

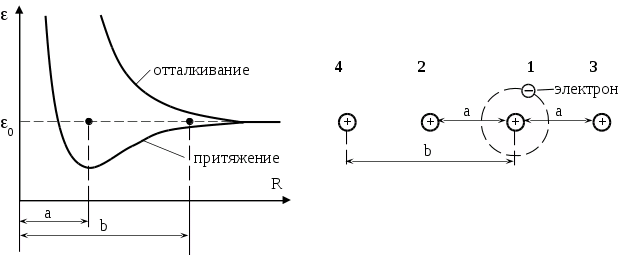

Например: в основном состоянии атома водорода электрон может находиться в одном из двух состояний – со спином вверх или вниз. В системе четырех протонов имеется восемь возможных состояний. Но если добавить еще три электрона, чтобы получить четыре атома водорода, то занятыми окажутся четыре состояния и на каждый электрон будет приходиться по два состояния. Эффект сближения атомов проявляется в изменении энергии отдельных состояний

где - энергия изолированного атома, - изменения энергии, связанные с влиянием соответствующих протонов 2, 3, 4. R – расстояние между атомами.

Эффект сближения атомов проявляется в увеличении общего числа уровней. В реальном теле содержится порядка 10²³ отдельных уровней, которые непрерывно распределяются внутри некоторого интервала, образуя зону разрешенных значений энергии (рис.9). Такая же ситуация в основном имеет место для валентных электронов любого атома.Р
ис.9

В твердом натрии зона 3S – электронов является внешней, наполовину заполненной. Верхняя граница заполненных уровней приходится на середину зоны. Электрон может перейти на более высокий свободный уровень в этой зоне за счет теплового или электрического возбуждения. Следовательно, твердый натрий обладает хорошей электропроводностью и теплопроводностью. На рис.10 зонная структура проводников (натрия). Верхняя зона – частично заполненная зона. Нижние зоны - заполненные электронами.

Если число энергетических уровней в зоне больше числа электронов в ней, то электроны легко возбуждаются, обеспечивая тем самым проводимость, если же все уровни в зоне заполнены, то проводимость невозможна или затруднена.

Н

Рис.10

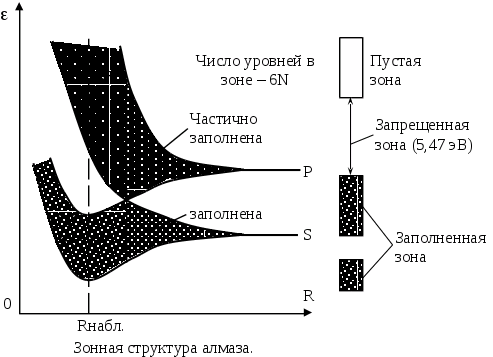

апример: в кремнии, германии, углероде (алмаз) на P – оболочке имеются два электрона и возникает смешанная конфигурация S и P – орбиталей (орбиталь – волновая функция, описывающая данное квантовое состояние), которая делает особенно благоприятной конфигурацию из четырех атомов, изображенную на рис.11 (энергия кулоновского отталкивания электронов минимальна).

Р
ис.11

Волновые функции S и P – электронов образуют одну совершенно пустую гибридную SP – зону и одну заполненную гибридную SP – зону. Заполненная и пустая зоны разделены довольно значительным энергетическим интервалом или зоной запрещенных значений энергии. Для изоляторов типичное значение ширины запрещенной зоны ~ 5 эв и больше. Ширина запрещенной зоны для полупроводников (германия 0,67 эв, кремния 1,12 эв) находится в пределах 0,1  3 эв.

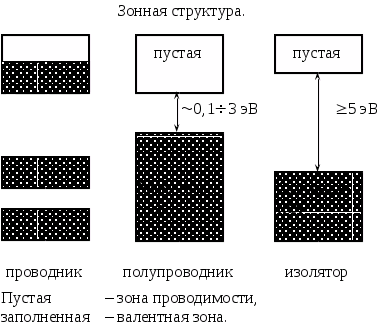

Полупроводники и изоляторы отличаются друг от друга только шириной запрещенной зоны.

Рис.12

§ Теорема Блоха

Теорема Блоха утверждает, что собственные функции волнового уравнения с периодическим потенциалом имеют вид произведения функции плоской волны

На функцию , которая является периодической функцией в кристаллической решетке:

Индекс в указывает, что эта функция зависит от волнового вектора .

Волновую функцию называют функцией Блоха. Решения уравнения Шредингера такого вида состоят из бегущих волн, из таких решений можно составить волновой пакет, который будет представлять электрон, свободно распространяющийся в периодическом потенциальном поле, созданном ионными остовами.

Р
ис.13

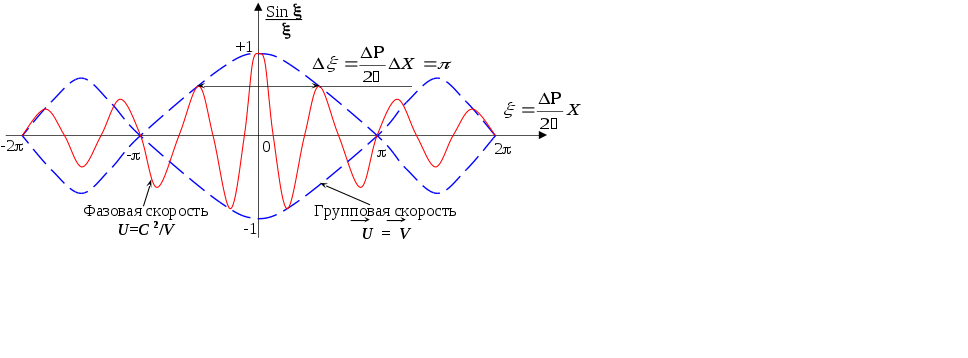

Форма волнового пакета при t=0 для дебройлевских волн . Амплитуда указана штриховой линией, волна – сплошной. Движение монохроматической плоской волны вдоль оси Х можно описать функцией

(1)

Скорость распространения волны может быть найдена как скорость перемещения постоянной фазы.

(2)

Если время изменится на величину ∆t, то для того, чтобы соблюдалось условие (2), координата должна измениться на величину ∆х, которая может быть найдена из равенства

т.е. (3)

Отсюда скорость распространения постоянной фазы, получившей название фазовой скорости:

(4)

Фазовая скорость фотонов (m_>0> = 0) равна скорости света

(5)

, (6)

Фазовая скорость электрона, движущегося со скоростью V, можно написать

(7)

, (7)

т.е. она становится больше скорости света, поскольку V< с. Это говорит о том, что фазовая скорость не может соответствовать движению частицы или же переносу какой-либо энергии.

Реальный процесс не может быть чисто монохроматическим (k = const). Он всегда обладает определенной шириной, т.е. состоит из набора волн, обладающих близкими волновыми числами, а вместе с тем и частотами.

С помощью набора волн можно построить волновой пакет, амплитуда которого отлична от нуля лишь в небольшой области пространства, которую связывают с местоположением частицы. Максимум амплитуды волнового пакета распространятся со скоростью, которая получила название групповой скорости.

Амплитуда В волнового пакета

где A – амплитуда постоянная каждой из этих волн.

В распространяется со скоростью

Для фотонов (m_>0> = 0)

Для дебройлевских волн

т.е. групповая скорость совпадает со скоростью движения частицы.

В точках и т.д.

Квадрат амплитуды обращается в нуль.

Область локализации волнового пакета

,

где - ширина волнового пакета.

где - время расплывания волнового пакета.

Соотношения неопределенностей Гейзенберга. Чем меньше , тем шире . Для монохроматической волны

,

где амплитуда во всем пространстве имеет одно и то же значение, т.е. наложение частицы (одномерный случай) во всем пространстве равновероятно. Это обобщается и на трехмерный случай.

Для нерелятивистского случая (m = m_>0>) время расплывания волнового пакета

если m = 1г, ,то

время расплывания чрезвычайно велико. В случае электрона m_>0> ~ 10^-27г (размеры атома),

т.е. для описания электрона в атоме мы должны использовать волновое уравнение, т.к. волновой пакет расплывается практически мгновенно.

Волновое уравнение фотона содержит вторую производную по времени, т.к. фотон всегда релятивистская частица.

Движение электрона в кристалле

Закон движения, сравнивая с

где

где m* - эффективная масса, она учитывает совместное действие потенциального поля и внешней силы на электрон в кристалле.

- в зоне проводимости,

в валентной зоне

- в валентной зоне, но в зоне германия и кремния имеются тяжелые и легкие дырки. Эффективные массы всегда выражаются в долях истинной массы m_>0> = 9·10^-28г

и

Эффективная масса – тензорная величина, в различных направлениях она различна, что является следствием анизотропных свойств кристаллов.

Е_>к> – уравнение эллипсоида вращения и описывается двумя значениями масс и

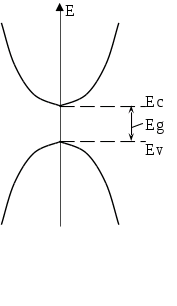

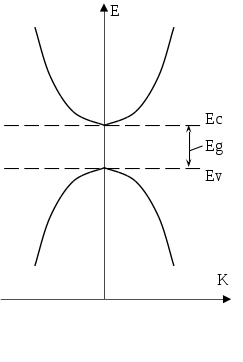

Энергетический спектр электронов и дырок в координатах Е и K

Е(К) – функция квазиимпульса. Энергия электрона в идеальной решетке есть периодическая функция квазиимпульса.

Импульс электрона

Дырки – квазичастицы с меньшей энергией располагаются у потолка валентной зоны и увеличивают свою энергию, перемещаясь по шкале энергии вглубь валентной зоны. Для дырок и электронов отсчет энергий в противоположных направлениях.

Электроны и дырки, обладающие волновым вектором , могут сталкиваться с другими частицами или полями, как если бы они имели импульс

- называется квазиимпульсом.

Обозначение	Название	Поле
	Электрон	-
	Фотон	Электромагнитная волна
	Фонон	Упругая волна
	Плазмон	Коллективная электронная волна
	Магнон	Волна перемагничивания
---	Полярон	Электрон + упругая деформация
---	Экситон	Волна поляризации

На фононах рассеиваются рентгеновские лучи, нейтроны.

Импульсу в квантовой механике отвечает оператор .

т.е. плоская волна Ψ_>к> является собственной функцией оператора импульса , причем собственными значениями оператора импульса служат

Энергия Ферми определяется как энергия электронов на высшем заполненном уровне

где n_>F> – квантовое число наивысшего занятого энергетического уровня.

2n_>F>=N

где N – число электронов в объеме

Энергия - квадратичная функция квантового числа n_>F>_>.>

Волновые функции, удовлетворяющие уравнения Шредингера, для свободной частицы в периодическом поле представляют собой бегущие плоские волны:

при условии, что компоненты волнового вектора принимают значения

аналогичные наборы для K_>y> и K_>z>. Любая компонента вектора имеет вид

, где

n – целое положительное или отрицательное число. Компоненты являются квантовыми числами наряду с квантовыми числами

задающим направление спина.

т.е. собственные значения энергии состояний с волновым вектором

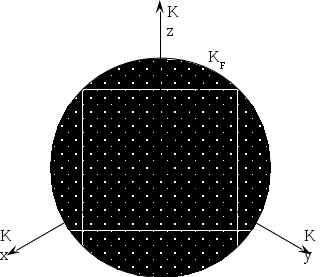

В основном состоянии (1S) системы из N свободных электронов занятые состояния можно описывать точками внутри сферы в К – пространстве. Энергия, соответствующая поверхности этой сферы, является энергией Ферми. Волновые векторы, «упирающиеся» в поверхность этой сферы, имеют длины, равные K_>F>, а сама поверхность называется поверхностью Ферми (в данном состоянии она является сферой). K_>F>_> >- радиус этой сферы

где – энергия электрона с волновым вектором , оканчивающимся на поверхности сферы.

Каждой тройке квантовых чисел K_>x>, K_>y>, K_>z> отвечает элемент объема в К – пространстве величиной . поэтому в сфере объемом число точек, описывающих разрешенные состояния, равно числу ячеек объемом , и поэтому число разрешенных состояний равно

где множитель 2 в левой части учитывает два допустимых значения спинового квантового числа

()

для каждого разрешенного значения

Полное число состояний равно числу электронов N.

Радиус сферы Ферми K_>F>_> >зависит лишь от концентрации частиц и не зависит от массы m

Энергию Ферми можно определять как энергию таких квантовых состояний, вероятность заполнения которых частицей равна 1/2.

если Е=Е_>F>, то

значение ее можно рассчитать при Т=0 по формуле

Но абсолютный нуль температуры понимается как предел

Т  0,

имея в виду, что абсолютный нуль не достижим и плюс принцип Паули.

Обычно рассматриваются системы не только при Т = 0, но и при любой температуре, если граничная энергий , это условие вырождения, функция распределения таких частиц близка к «ступеньке»

Для таких систем, где можно пренебречь зависимостью Е_>F> от температуры и считать

Существуют таблицы параметров поверхности Ферми для ряда металлов, вычисленных для модели свободных электронов для комнатной температуры (Т = 300⁰К).

Концентрация электронов определяется произведением валентности металла на число электронов в 1 см³.

то получим:

или, если ,

Например: Li

Валентность – 1,

r_>0> – радиус сферы, содержащей один электрон.

L_>н> – боровский радиус 0,5310^-8 см.

* безразмерный параметр

Волновой вектор К_>F> = 1,1110⁸ см^-1;

Скорость Ферми V_>F> = 1,2910⁸ см/с;

Энергия Ферми .

Температура Ферми

Т_>F> не имеет никакого отношения к температуре электронного газа.

Определим – число состояний на единичный энергетический интервал, части называемый плотностью состояний при

;

Плотность состояний равна:

Вариант 5 № 2. Число электронов с кинетической энергией от Е_>F>/2 до Е_>F> определяется соотношением

По аналогии:

Этот же результат можно получить из

в более простой форме:

С точностью порядка единицы число состояний на единичный энергетический интервал вблизи энергии Ферми равно отношению числа электронов проводимости к энергии Ферми.

Выводы

1. Эффективные массы: германий

кремний

т.е. в валентной зоне германия и кремния имеются тяжелые и легкие дырки. Валентные зоны состоят из трех подзон.

2. Поверхность Ферми есть поверхность постоянной энергии в пространстве. Поверхность Ферми при абсолютном нуле отделяет заполненные электронами состояния от незаполненных состояний. Сфера Ферми. Все состояния с К<К_>F> являются занятыми.

3. Разнообразие свойств твердых тел и есть свидетельство разнообразия квазичастиц.

4. До последнего времени считалось, что электроны похожи друг на друга. Когда хотят подчеркнуть отличие электронов железа от электронов меди, то говорят, что они обладают различными поверхностями Ферми.

На всемирной выставке в Брюсселе здание отдает дань веку физики. Представляет правильную систему связанных между собой сфер, внутри которых выставочные помещения. Каждая из которых (сфера) представляет ион железа, потерявший одни электрон. Это поверхность уровня Ферми.

У каждого металла только своя ему присущая форма поверхности Ферми, она ограничивает область импульсного пространства, занятого электронами проводимости при абсолютном нуле. Это визитные карточки различных металлов.

5. Свойства металлов определяются электронами на поверхности Ферми или вблизи нее.

6. Движение волнового пакета, связанного с волновым вектором описывается уравнением

Групповая скорость

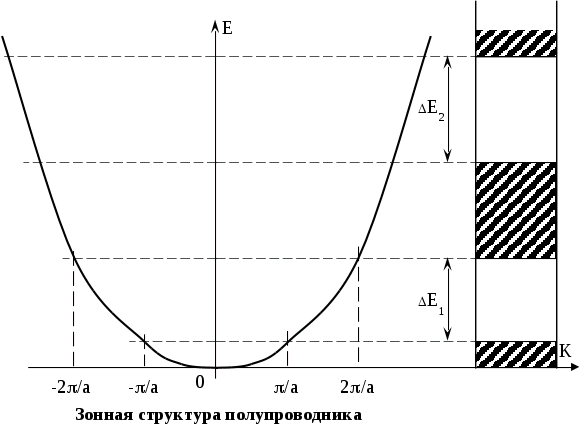

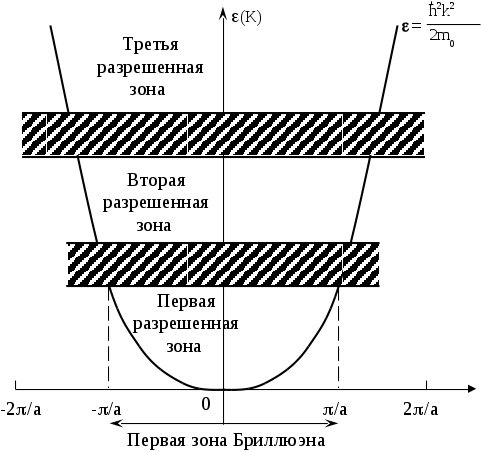

§ Энергетический спектр энергии для свободных электронов в периодическом поле

На рисунке заштрихованные области запрещенных значений энергии (энергетические щели).

Волновая функция имеет вид:

Энергия не является теперь непрерывной функцией квазиимпульса , она непрерывна только в зонах разрешенных энергий и претерпевает разрывы на границах зон Бриллюэна. Энергетические зоны являются следствием периодической структуры кристалла и представляют собою фундаментальные характеристики электронной структуры твердого тела. – граница зоны, это вектор обратной решетки.

Области значений , при которых энергия электронов изменяется непрерывно, а на границах претерпевает разрыв, называются зонами Бриллюэна.

Энергетический спектр электронов и дырок в координатах Е – К. В германии и кремнии зона проводимости описывается двумя значениями масс.

§ Механизм электропроводности собственного полупроводника

Содержащую электроны зону с наибольшей энергией, называют валентной зоной. Первую зону с незанятыми энергетическими уровнями называют зоной проводимости, так как электроны в этой зоне участвуют в переносе заряда. В проводниках валентная зона и зона проводимости либо совпадают, либо перекрываются. В изоляторах и полупроводниках эти зоны отделены друг от друга.

Если материал находится не в состоянии основном, а обладает дополнительной энергией – тепловым возбуждением. Эта энергия играет важную роль в свойствах электропроводности.

Проводник в основном состоянии, если отсутствует тепловая энергия т.е. Т = 0. Зависимость вероятности заполнения электронами энергетических уровней при КТ = 0 от энергии  отсчитывается от дна зоны.

для всех значений энергии, соответствующих заполненным уровням.

Энергия, отсчитываемая от дна зоны, при которой величина f(E) скачком изменяется от 1 до 0, называется энергией Ферми _>F> В данном случае т.е. работе выхода

При наличии тепловой энергии некоторые электроны возбудятся и перейдут из первоначальных состояний на свободные энергетические уровни. Для электронов с энергией вблизи _>F> такие переходы более вероятны, так как требуется меньшая энергия возбуждения. Соответственно, и вероятность заполнения состояний уменьшается с ростом их энергии. Если электроны не подчиняются принципу Паули, то их распределение по энергии описывается классическим распределением Максвелла – Больцмана

Распределение, учитывающее принцип Паули, называется распределением Ферми – Дирака

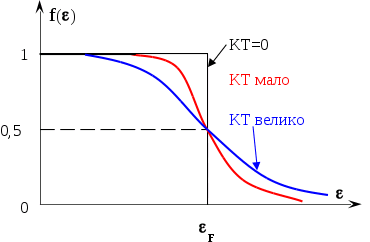

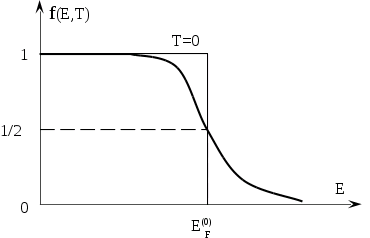

Распределение Ферми – Дирака при различных значениях КТ показано на рисунке. Здесь энергия Ферми имеет смысл энергии уровня, которому отвечает 50%-ная вероятность заполнения.

Число свободных уровней (вакансий) ниже уровня Ферми, и их распределение относительно _>F> совпадает с числом и распределением заполненных состояний выше уровня Ферми. Эти состояния отвечают тепловому возбуждению электронной системы и обеспечивают появление кинетической энергии направленного движения. С ростом температуры (увеличение КТ) уменьшается наклон кривой f() вблизи _>F> и увеличивается вероятность заполнения состояний с большими энергиями.

Из выражений для f(E, K, T) видно, что проводимость материалов сильно зависит от температуры.

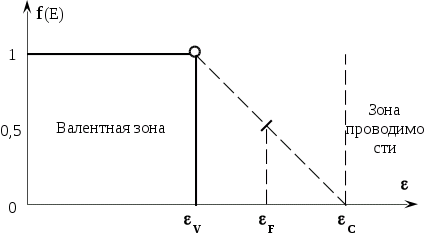

В полупроводниках положение уровня Ферми соответствует формально потолку валентной зоны, но это неверно. Пусть с потолка валентной зоны (с энергией _>V>) отдельный электрон от возбуждения перешел на дно (с энергией _>C>) пустой зоны проводимости.

_>V> – потолок валентной зоны


_>C> – дно зоны проводимости.

На рисунке уровень Ферми находится в середине запрещенной зоны, учитывая симметрию распределения Ферми – Дирака относительно энергии Ферми _>F> и очевидную симметрию функции f(E) в промежутке между потолком валентной зоны и дном зоны проводимости.

* Определим вероятность перехода электрона в зону проводимости для алмаза, ширина запрещенной зоны _>g>5,5 эв. при комнатной температуре КТ = 0,026 эв. для дна зоны проводимости

Таким образом, вряд ли даже один из каждых 10⁴⁴ электронов в валентной зоне будет иметь энергию, достаточную для перехода в зону проводимости при комнатной температуре. Поскольку каждый моль вещества содержит около 10²⁴ атомов. Следовательно, алмаз – хороший изолятор.

Определим для вероятность при КТ = 0,026 эв. (комнатная)

В этом случае приблизительно один валентный электрон из миллиона может при возбуждении перейти на дно зоны проводимости и в зоне проводимости можно найти электроны.

Их будет значительно меньше, чем в случае проводника, у которого f() в зоне проводимости составляет порядка единицы. Однако в зоне проводимости полупроводника все же имеется достаточно электронов и они вносят вклад в электропроводность полупроводника. В полупроводниках f() сильно зависит от температуры. Возрастание температуры на 10⁰К относительно комнатной (300⁰К) т.е. всего на 3% вероятность перехода электронов в зону проводимости увеличивается приблизительно на 30%. С уменьшением ширины запрещенной зоны чувствительность полупроводников к температуре возрастает.

Возбуждаясь с переходом в зону проводимости, электроны оставляют после себя в валентной зоне незанятые состояния или «дырки». Заполненная первоначально валентная зона становится частично заполненной и, следовательно, в ней возможны энергетические возбуждения электронов, хотя очень небольшого числа. Дырка ведет себя подобно положительно заряженной частице, которая может участвовать в электрической проводимости. Реальному движению электронов соответствует более или менее свободной фиктивное движение дырок в направлении внешнего электрического поля.

Дырки реагируют на внешнюю силу (например, на внешнее электрическое поле) не так, как свободные электроны, поэтому, чтобы учесть влияние других атомов на подвижность дырок, им приписывают эффективную массу m*, которая немного больше эффективной массы электрона.

Плотность тока электронов и дырок

где n – концентрация электронов,

р – концентрация дырок,

_>n> – подвижность электронов,

_>p> – подвижность дырок.

Под действием внешнего электрического поля электроны и дырки приобретают скорости направленного движения, дрейфовые скорости

_>n>_> >и _>др >- подвижности

Для собственных полупроводников n=p

или

где ,  - коэффициент

n – сильно зависит от температуры в зоне проводимости, в то время как подвижности слабо зависят от температуры

Если концентрация электронов в зоне проводимости мала, то вероятность заполнения каждого уровня мала по сравнению с единицей в знаменателе, то ею можно пренебречь.

и следовательно , или

Электропроводность собственных полупроводников возрастает с температурой, у проводников уменьшается.

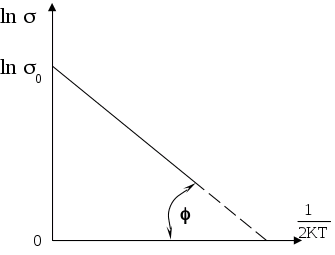

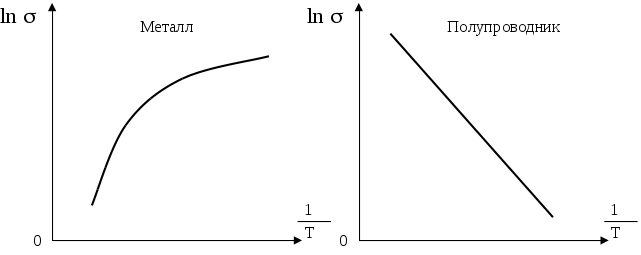

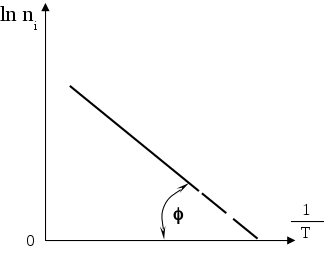

Если прологарифмировать и построить график зависимости ln от , то получим прямую линию, угловой коэффициент которого равен

Это дает возможность, измеряя электропроводность полупроводника при различных температурах, определить опытным путем ширину запрещенной зоны для данного полупроводника

Для металлов с ростом температуры сопротивление увеличивается

R_>0> –сопротивление при t = 0⁰С

R_>t> – сопротивление при t⁰С

 – термический коэффициент сопротивления, равный 1/273

Для металлов

Для полупроводников сопротивление с ростом температуры быстро уменьшается или где КВ=Е_>>, то

где E_>a> – энергия активизации, она различна для разных интервалов температур.

Наличие энергии активации E_>a> означает, что для увеличения проводимости к полупроводниковому веществу необходимо подвести энергию. Полупроводники – это вещества, проводимость которых сильно зависит от внешних условий: температуры, давления, внешних полей, облучения ядерными частицами.

Полупроводники – это вещества, имеющие при комнатной температуре удельную электрическую проводимость в интервале от 10^-8 до 10⁶ Сим м^-1, которая зависит сильно от вида и количества примеси, и структуры вещества, и от внешних условий.

* В полупроводнике с собственной проводимостью число электронов равно числу дырок, каждый электрон создает единственную дырку.

Число возбужденных собственных носителей экспоненциально зависит от , где Е_>g> – ширина энергетической запрещенной зоны.

Если m_>C>=m_>h>, то т.е. уровень Ферми лежит в середине запрещенной зоны.

Индекс I (intrinsic – собственность)

Не содержит уровня Ферми.

Это закон действующих масс, который утверждает, что расстояние уровня Ферми от краев обеих зон должно быть велико по сравнению с КТ = 0,026 эв. При 300⁰К (комнатная температура), при условии m_>e> = m_>h> = m, произведение n_>i>P_>i>

для германия 3,6  10²⁷ см^-6,

для кремния 4,6  1019 см^-6.

Энергия активации E_>a> для собственного полупроводника равна половине ширины запрещенной зоны

Примесные полупроводники

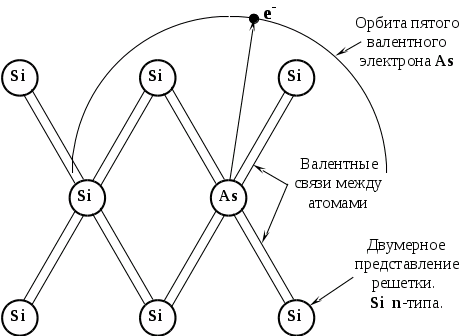

Расположение зарядов в решетке кремния. Четыре электрона A_>s> образуют тетраэдрические ковалентные связи, подобные связям Si, а пятый электрон A_>s>_> >осуществляет проводимость. Мышьяк (As) имеет пять валентных электронов, а кремний (Si) – только четыре. Атом мышьяка называется донором, он отдает при ионизации электрон в зону проводимости.

Добавка примеси к полупроводнику называется легированием.

E_>d> = 0,020 эв., энергия ионизации

При К_>В>Т<< E_>d> (низкая концентрация электронов проводимости)

где

N_>d> - концентрация доноров

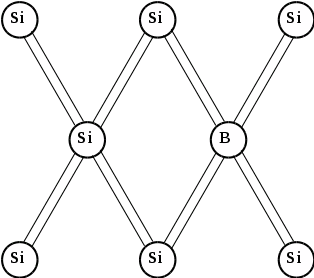

Если в кремний ввести атом бора (В), который имеет три валентных электрона, он может «укомплектовать» свои тетраэдрические связи, лишь заимствовав один электрон из связи Si – Si, образуя дырку в валентной зоне кремния, которая принимает участие в проводимости. Атом бора называется акцептором именно потому, что при ионизации захватывает электрон из валентной зоны.

Примеси, не способные к ионизации, не влияют на концентрацию носителей и могут присутствовать и в больших количествах – электрические измерения не обнаруживают их.

N_>a> – концентрация акцепторов.

Условием применимости классической статистики является неравенство

, откуда E_>F><E_>C>-KT, т.е. полупроводник является невырожденным (подчиняется классической статистике), если уровень Ферми лежит ниже зоны проводимости не менее, чем на КТ.

Если уровень Ферми лежит выше Е_>с> более чем на 5КТ, то полупроводник полностью вырожденный. Условие вырождения зависит от температуры и положения уровня Ферми относительно дна зоны проводимости.

Концентрация электронов в невырожденном полупроводнике: F < E_>c>_> >–KT,

N_>c> – число состояний в зоне проводимости

Вырожденный полупроводник

F>E_>C>+5KT

она не зависит от температуры.

Уровень Ферми находится в зоне проводимости выше ее дна не менее чем на 5 КТ.

В невырожденном полупроводнике концентрация дырок определяется статистикой Больцмана при условии F > E_>v> + KT т.е. уровень Ферми лежит выше потолка валентной зоны на величину КТ.

В полностью вырожденном полупроводнике или F<E_>v>-KT

т.е. в валентной зоне ниже ее потолка на величину не менее 5КТ. N_>v> – число состояний в валентной зоне.

Невырожденный полупроводник

Вырожденный полцпроводник

В невырожденном:

не зависит от уровня Ферми

В вырожденном

где V_>F> – объем зоны Бриллюэна. Для сферических поверхностей , где радиус сферы Ферми

Функция распределения электронов:

где g_>i> – степень вырождения, если E_>i>=E_>d> принадлежит донорной примеси, то g_>i>=2. Если E_>i>=E_>a> принадлежит акцепторной примеси, то g_>i>=1/2

Распределение электронов по донорным уровням

по акцепторным

Для дырок:

;

Число электронов:

Число дырок:

N_>D> = N_>a> = 0 собственный полупроводник.

Уравнение электронейтральности n = P. Если N_>v> = N_>c> т.е. , тогда откуда положение уровня Ферми от температуры не зависит и лежит посередине запрещенной зоны. Собственный полупроводник является невырожденным.

Генерация электронов и дырок проводимости в собственном полупроводнике:

Переход каждого электрона из валентной зоны порождает в ней дырку.

Если N_>V>  N_>C>, то

Уровень Ферми при Т = 0, лежит в середине запрещенной зоны, он линейно зависит от температуры.

Температурная зависимость уровня Ферми в собственном полупроводнике. С ростом температуры уровень Ферми приближается к той зоне, которая имеет меньшую плотность состояний и поэтому заполняется быстрее.

или

На рисунке график ln n_>i> от обратной температуры представляет прямую линию:

Зависимостью ln1/T по сравнению с линейным членом можно пренебречь. Угол наклона прямой определяется шириной запретной зоны: откуда tg  измеряется по графику (ln n_>i>, 1/T)

Оценим собственную концентрацию носителей заряда в германии и кремнии равны 0,299 и 0,719, и при Т300⁰К,

и

Концентрация носителей заряда при Т  0 обращается в нуль, и сопротивление собственного полупроводника должно расти до бесконечности. Однако, в реальных полупроводниках всегда остается примесь, которая обеспечивает проводимость при любых температурах.

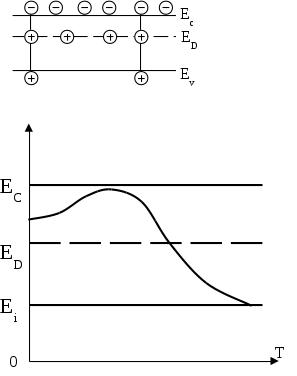

Тепловая генерация на рисунке носителей заряда в полупроводнике с донорной примесью.

Низкие температуры: электроны проводимости определяются концентрацией примеси, которая возникает за счет ионизации донорной примеси.

При повышении температуры уровень Ферми повышается, проходит при некоторой температуре через максимум, затем опускается. При K_>d>=N_>2>_>C> он снова находится в середине между Е_>С> и Е_>D>.

При достаточно высокой температуре N_>C> >> N_>D>, то

концентрация электронов не зависит от температуры и равна концентрации примеси. (Область истощения примеси). Носители заряда называют основными, если их концентрация больше концентрации собственных носителей заряда n_>i> при данной температуре, если же концентрация меньше n_>i>, то их называют неосновными носителями заряда. В области истощения примеси концентрация неосновных носителей заряда должна резко возрастать с температурой

Последнее справедливо до тех пор, пока концентрация дырок остается много меньше концентрации электронов.

P<<n=N_>D>

Высокие температуры

С ростом температуры число дырок возрастает и может стать сравнимой с концентрацией электронов вся примесь ионизирована и необходимо учитывать ионизацию вещества.

Из уравнения

P=N_>D> или n=2N_>D>_> >Температура перехода к собственной концентрации, тем выше, чем больше и чем больше концентрация примесей.

Акцепторный полупроводник.

Температурная зависимость на рисунке уровня Ферми в полупроводнике с акцепторной примесью.

Оценим температуру, при которой наступает истощение примеси.

Когда вся примесь ионизирована:

Когда вся примесь ионизирована и происходит ионизация основного вещества: n=N_>D>+P

Чем шире запрещенная зона и чем больше концентрация примеси, тем при большей температуре происходит переход к собственной проводимости.

Фотопроводимость

Ширину запрещенной зоны можно определить с помощью явления внутреннего фотоэффекта. Если полупроводник облучать монохроматическим светом, постепенно увеличивая частоту световой волны , то, начиная с некоторой частоты, _>0>, можно обнаружить возрастание электропроводности (фотопроводимость). Эта частота соответствует такой энергии фотона h_>0>, при которой электрон в основной зоне, поглотив фотон, получает от него энергию, достаточную для перехода в зону проводимости. Это имеет место, если выполняется неравенство

Измеряя частоту света, при которой начинается рост электропроводности, можно получить . Получают хорошие результаты.

Эффект Холла в полупроводнике.

Физические явления, возникающие в веществе, находящемся в магнитном поле, при прохождении через вещество электрического тока под воздействием электрического поля, называют гальваномагнитными эффектами. Другими словами, гальваномагнитные явления наблюдаются в веществе при совместном действии электрического и магнитного полей. К гальваномагнитным явлениям относятся:

1. эффект Холла;

2. магниторезистивный эффект, или магнитосопротивление;

3. эффект Эттингсгаузена, или поперечный гальванотермомагнитный эффект;

4. эффект Нернота, или продольный гальванотермомагнитный эффект.

Эффект Холла называют также гальваномагнитным эффектом. Указанные выше названия «поперечный» и «продольный» гальванотермомагнитные эффекты отражают направления градиентов температуры относительно тока; по отношению к магнитному полю они могут быть поперечными или продольными.

Гальваномагнитные эффекты можно представить на основе рассмотрения движения заряженной частицы в электрическом и магнитном полях под действием силы Лоренца:

(1)

В параллельных электрическом и магнитном полях частица движется по винтовой линии с непрерывно возрастающим шагом. Частица имеющая в одном магнитном поле скорость V_>парал> вдоль поля и V_>перп> перпендикулярно полю, - вращается по окружности радиуса

(2)

с угловой скоростью и перемещается вдоль поля со скоростью V_>парал>

Поскольку электрическое поле не влияет на V _>перп>, но меняет V_>парал>, становится очевидным, что движение происходит по винтовой линии с переменным шагом.

В поперечных (или скрещенных) полях и частица, не имеющая начальной скорости, движется по циклоиде: частица вращается окружности радиуса (3)

центр которой движется равномерно в направлении перпендикулярном электрическому и магнитному полям со скоростью дрейфа

(4)

Если частица имеет начальную скорость V_>0>, лежащую в плоскости, перпендикулярной магнитному полю, то траекторией частицы является трахоида (удлиненная или укороченная циклоида).

Если скорость движущейся частицы имеет составляющую вдоль магнитного поля, то на эту составляющую скорости не оказывает воздействие ни электрическое, ни магнитное поля.

При движении частицы в твердом теле не6обходимо учесть соударения, которые нарушают направленное движение частиц под действием полей. После каждого соударения частица будет двигаться по винтовой линии или трахоиде, которое характеризуется новыми параметрами.

Для характеристики величины поля необходимо сравнить время релаксации с периодом вращения частицы под действием магнитного поля. Если время релаксации значительно превосходит период , то за время  частица совершит несколько оборотов, двигаясь по циклоиде или винтовой линии. Это возможно при больших магнитных полях. Если частица не совершает даже одного оборота за время , то магнитные поля считаются малыми. Таким образом, в сильных полях

(5)

в слабых полях

(6)

Понятие «сильные» поля или «слабые» зависит не только от величины индукции магнитного поля В, но и от подвижности носителей заряда. Условия (5) и (6) можно связать с радиусом окружности r, по которому движется частица, и длиной свободного пробега l:

(7)

Следовательно, в любых магнитных полях r >> 1 – траектория частицы искривляется незначительно, в сильных магнитных полях траектория изменяется очень сильно.

Для понимания одних явлений достаточно учесть только скорость дрейфового движения

в то время как для понимания других эффектов важно иметь в виду разброс скоростей электронов. Все это учитывается кинетическим уравнением, поэтому оно позволяет получить значительно более точное описание кинетических эффектов

1. Эффект Холла.

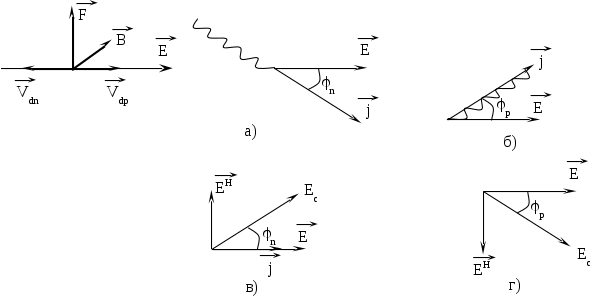

На рисунке показано возникновение поля Холла в электронном и дырочном полупроводниках.

Полупроводник имеет вид параллелепипеда сечением а  с, по которому течет ток. Электрическое поле направлено вдоль оси Х:

магнитное поле вдоль оси Y:

При включении электрического поля возникает электрический ток

(8)

Носители получают скорость направленного движения V_>d> - дрейфовую скорость – по полю для дырок и против поля для электронов.

При включении магнитного поля на электроны и дырки действует сила

(9)

перпендикулярная и

(10)

поэтому

(11)

т.е. сила Лоренца не зависит от знака носителей заряда, а определяется только направлением полей и , или и . На рисунке она направлена вверх

Носители заряда – электроны и дырки – отклоняются в одну и ту же сторону, если их скорость определяется электрическим полем.

В результате действия полей и и столкновений электроны и дырки будут двигаться по траекториям в виде прямой линии, усредняющей отрезки циклоид, под углом  к полю . Другими словами вектор будет повернут на угол  относительно вектора , причем направление поворота зависит от знака носителей заряда, в силу того, что электроны и дырки отклоняются в одну и ту же сторону (на рисунке, , а, б).

Таким образом должно протекать в неограниченном веществе.

Если же полупроводник имеет конечные в направлении оси Z размеры, то в результате того, что компонент j_>z>  0, произойдет накопление носителей на верхней (на рисунке) стороне образца, возникнет их дефицит на нижней. Противоположные стороны образца заряжаются, и возникает поперечное по отношению к электрическое поле. Это поле носит название поля Холла, а явление возникновения поперечного поля под действием магнитного поля называют эффектом Холла. Направление поля Холла зависит от знака носителей заряда, в данном случае направлено вверх в n – образце и вниз в р – образце. До наложения на образец магнитного поля эквипотенциальные поверхности представляли собой плоскости, перпендикулярные оси Х, т.е. вектору величина Е^н будет расти до тех пор, пока поперечное поле не скомпенсирует силу Лоренца. После этого носители заряда будут двигаться как бы только под действием одного поля , и траектория носителей заряда будет представлять собой снова прямую линию вдоль оси Х, тем самым вектор будет направлен по полю . но суммарное электрическое поле будет повернуто на некоторый угол  относительно оси Х или (рис. в,2).

Таким образом, в неограниченном полупроводнике поворачивается вектор тока, а в ограниченном – вектор электрического поля и в любом случае между и (или ) возникает угол , называемый углом Холла. Эквипотенциальные поверхности в ограниченном образце повернуты на угол  относительно их первоначального положения, поэтому в точках, лежащих в одной плоскости, перпендикулярной появляется разность потенциалов.

где Е^н – напряженность поля Холла, а с – размер образца в направлении, перпендикулярном и : V^н носит название Холловой разности потенциалов.

Холл экспериментально нашел, что Е^н определяется плотностью тока и индукцией магнитного поля , а также свойствами образца.

Свойства образца определяются некоторой величиной R, называемой коэффициентом Холла. Четыре величины: и R связаны эмпирическим соотношением

(12)

Легко найти R, если учесть, что холлово поле должно компенсировать силу Лоренца:

(13)

Отсюда следует:

(14)

С другой стороны, согласно (12)

(15)

Сравнивая (14) и (15), получаем

n – концентрация носителей заряда (электронов или дырок).

Коэффициент Холла обратно пропорционален концентрации носителей заряда и его знак совпадает со знаком носителей заряда.

Определив R, можно найти знак носителей заряда или тип проводимости. Знак же R определяется по знаку , или V^н, если соответствующим образом определить знак V^н. Угол Холла  можно определить:

При заданных и поле Холла определяется только подвижностью носителей заряда.

Оценим R. Пусть n = 10¹⁶ см^-3, тогда

Сопротивление в магнитном поле возрастает, поскольку холлово поле компенсирует действие магнитного поля лишь в среднем, как если бы все носители заряда двигались с одной и той же скоростью. Однако скорости электронов (и дырок) различны, поэтому на частицы, движущиеся со скоростями, большими средней скорости, сильнее действует магнитное поле, чем холлово. Наоборот, более медленные частицы отклоняются под действием превалирующего холлова поля. В результате разброса частиц по скоростям уменьшается вклад в проводимость быстрых и медленных носителей заряда, что приводит к увеличению сопротивления, но в значительно меньшей степени, чем в неограниченных полупроводниках.
