МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ

КИЕВСКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ ВОДНОГО ТРАНСПОРТА

кафедра «Судовождения»

ДИПЛОМНАЯ РАБОТА

по дисциплине: «Навигация и лоция»

Тема: «Навигационный проект перехода судна типа «Днепр» по маршруту порт Херсон–порт Кальяри»

Специализация: «Судовождение на морских и внутренних водных путях»

Киев 2006 г.

ЗАДАНИЕ

по дисциплине: «НАВИГАЦИЯ и ЛОЦИЯ»

Тема: «Навигационный проект перехода судна типа «ДНЕПР», по маршруту порт Херсон – порт Кальяри».

Курсанта: Христич Роман Игоревич

Шифр: 038009 Курс: III

1. Исходные данные:

  1. маршрут перехода: порт Херсон– порт Кальяри;

  2. тип судна: «Днепр»; дата и время выхода: 06.05.2006года, в 07.00;

2) штурманское вооружение: штатное для данного типа судна; дополнительно на судне установлены приёмоиндикаторы ГНСС и РНС «Лоран – С»;

3) состояние судна – в грузу;

4) скорость на переходе: 9 узлов;

6) среднеквадратические погрешности измерения навигационных параметров из РШСУ – 98;

7) высота глаза наблюдателя: е = 9 метров;

2. Задание:

На основании исходных данных произвести расчёты по выбору безопасного и экономичного маршрута перехода, для чего:

1) изучить условия плавания по маршруту перехода;

2) подобрать и подготовить необходимые карты, руководства и пособия для плавания;

3) разработать графический план перехода;

4) выполнить предварительную навигационную прокладку и расчёты по маршруту перехода.

3. Отчётные материалы:

1) пояснительная записка;

2) графический план перехода на кальке или ксерокопии с генеральной карты;

3) графический план прохода проливов: Босфор или Дарданеллы (по указанию руководителя) на кальке или ксерокопии с карты;

4) план порта прихода на кальке или ксерокопии с карты.

Содержание

Задание

Содержание

Введение

Глава 1. Предварительная подготовка

1.1 Подбор карт, руководств и пособий для плавания по маршруту перехода

1.2 Пополнение, хранение, корректура и списание карт и книг

1.3 Гидрометеорологические условия

1.4 Навигационно-гидрографические условия

1.5 Сведения о портах

1.6 Выбор пути на морских участках

1.7 Подготовка технических средств навигации

Глава 2. Проектирование перехода

2.1 Подъем карт

2.2 Предварительная прокладка

2.3 Приливные явления

2.4 Оценка точности места

2.5 Графический план перехода

Заключение

Список используемой литературы

Введение

В начальный период мореплавания передвижение судов происходило вблизи побережий с ориентировкой по предметам и использованием личного опыта и памяти судоводителя. Этот метод получил название лоцманского. Им пользуются до настоящего времени при плавании в узостях и на внутренних водных путях.

Политическое и экономическое развитие отдельных стран, освоение новых районов морей и океанов вызвали необходимость длительных морских переходов. Появились новые требования к судовождению, новые средства его обеспечения.

Первыми средствами, обеспечивающими мореплавание, были карты и лоции. Затем стали применяться приборы и инструменты-Лоты, компасы, лаги, секстаны, хронометры. Позднее возникли теоретически обоснованные способы проводки судов с использованием приборов для определения координат места судна в море по береговым объектам и небесным светилам, что в конечном итоге позволило для решения практических задач судовождения выработать расчётно-инструментальный метод, называемый штурманским. Современный штурманский метод судовождения основан на законах физики, механики и математики. Он предусматривает применение всех последних достижений современных прикладных наук в области метеорологии, астрономии с использованием искусственных спутников Земли, гидрографии, гидравлической механики, геодезии, радиотехники, автоматического управления системами и так далее. Развитие технических средств судовождения в последние десятилетия характеризуется широким внедрением вычислительной техники и исследованием новых принципов, повышающих эксплуатационные возможности приборов. Каждый день кадры всемирно известных судостроительных монополий разрабатывают новые планы, схемы, проекты, происходит компьютерная заготовка чертежей, создаются макеты, по которым в дальнейшем сооружаются приборы и системы будущего. Целью этого скачка науки и техники является уменьшение размеров навигационного оборудования, значительное увеличение срока эксплуатации и упрощение его использования судоводителем, а следовательно следует упомянуть такую вещь как борьба с конкуренцией между этими монополиями. Но несмотря на современные методы судовождения при помощи высоко технологичных приборов и систем, численность аварий, наносящих большой материальный ущерб, а в отдельных случаях, создающих реальную угрозу сохранению окружающей среды не снижается, а остаётся на прежнем уровне, что по статистике в среднем составляет приблизительно одно затонувшее транспортное судно в день во всём Мире. Настоящий курсовой проект по дисциплине «Навигация и лоция» составлен в соответствии с программой этого предмета для специальности «Судовождение на морских и внутренних водных путях» высших учебных заведений Министерства морского флота. В нём описывается один из переходов, по которому возможно когда-нибудь нынешнему студенту придётся проводить то судно, на котором он будет работать в офицерской должности. Этот переход прорабатывается студентом на протяжении многих дней для того, чтобы приобрести и закрепить важнейшие для себя навыки как в предварительной безопасной прокладке, так и в навигации в целом, в мореходной астрономии, лоции, а также морской гидрометеорологии, без которой безопасное плавание является практически невозможным. Если судоводитель не будет представлять себе хотя бы одной из вышеперечисленных наук, то такому судоводителю не место на транспортном судне. Этот судоводитель будет представлять собой реальную потенциальную угрозу для своего судна, перевозимого на нём груза, других судов, окружающих как береговых, так и водных объектов, не говоря уже о жизнях экипажа и других людей. Будущий судоводитель обязан совершенствовать свои знания, в том числе прорабатывая один из навигационных переходов, ведь опыт не приходит сам по себе.

Главные характеристики судна:

1. Название судна…………………………………….«Днепр 3»

2. Позывные…………………………………….…… URAD

3. Дедвейт ………………………………………….. 3152 тонны

4. Осадка максимальная…………………………….. 4,13 м

5. Грузоподъёмность……………………………… 2930 т

6. Длина наибольшая…………………………. …115,8 м

7. Ширина……………………………………… ….13,4 м

8. Водоизмещение………………………………….5025 т

9. Эксплуатационная скорость (в грузу)…………..9 миль/час (в балласте)………………………………11 миль/час

10. Тип двигателя…………………… ШКОДА 6-27,5 A2L 2 *700л с

11. Максимальная мощность…………………2000 л.с. / 760 кВт

12.Регистровая вместимость; Брутто/Нетто……….. 3086 р.т./ 925

13. Объём трюмов……………………………….. 4064 м3

14. Высота борта…………………………………. 6.0 м

15. Длина между перпендикулярами…………… 112,4 м

Таблица №1 – Инерционные характеристики судна

Вид манёвра

В балласте

В грузу

Время, мин.

Расстояние, кб.

Время, мин.

Расстояние, кб.

1

2

3

4

5

ППХ – СТОП

11

7

13

8

ПСХ – СТОП

10

6,5

12

7,5

ПМХ – СТОП

8

5

9

7

ПСМХ – СТОП

7

4

8

6

ППХ – ЗПХ

5

3

7

3

ПСХ – ЗПХ

3

2,2

5

2

ПМХ – ЗПХ

2

1,2

4

1

ПСМХ – ЗПХ

1

1

2

0,5

СТОП – ППХ

11

9,8

16

14

Таблица №2 – Манёвренные характеристики судна

Время циркуляции

В балласте

В грузу

∆ КК

15

30

∆ КК

15

30

10°

10″

5″

10°

15″

10″

20°

15″

10″

20°

20″

15″

30°

20″

15″

30°

25″

20″

40°

25″

20″

40°

33″

25″

50°

30″

27″

50°

42″

30″

60°

40″

35″

60°

50″

40″

70°

50″

42″

70°

1′00″

50″

80°

1′00″

50″

80°

1′10″

1′00″

90°

1′10″

1′00″

90°

1′20″

1′10″

120°

1′40″

1′20″

120°

2′00″

1′40″

150°

2′20″

1′40″

150°

2′50″

2′10″

180°

3′00″

2′10″

180°

3′40″

2′50″

270°

3′50″

2′40″

270°

4′30″

3′50″

360°

4′40″

3′10″

360°

5′20″

4′40″

Д ц

1,6, кб

1,1,кб

Д ц

1,9, кб

1,5, кб

Опасная полоса движения ± 27,1 м от траектории движения.

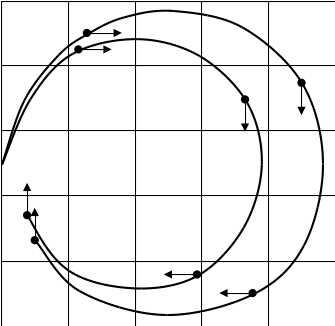

Рисунок №1 Циркуляция судна в грузу

0 2 Дц, кб.

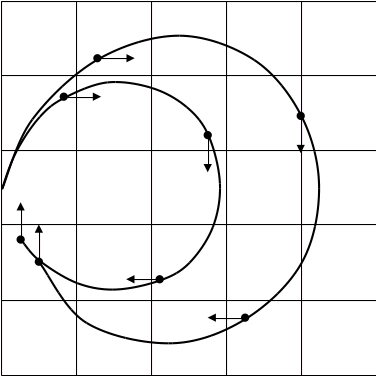

Рисунок: №2 Циркуляция судна в балласте


0 2 Дц, кб.

Навигационное оборудование

Сведения о технических средствах судовождения (ТСС) приведены в таблице №1.3

Таблица 3 – Технические средства навигации, имеющиеся на судне

Прибор, система

Тип, марка

К-во

Год выпуска

Место установки

1

2

3

4

5

Магнитный компас

(основной)

УКП М-3

1

1978

пеленгаторная палуба

Магнитный компас

(путевой)

УКП М-3

1

1976

ходовой мостик

Гирокомпас

«Амур – 2М»

1

1976

гирокомпасный пост

Радиолокатор (основной)

«Донец – 2»

1

1979

ходовой мостик

Радиолокатор резервный

«Миус»

1

1981

ходовой мостик

Радиопеленгатор

«Рыбка М»

1

1976

ходовой мостик

Приемоиндикатор РНС «Лоран С»

КПИ-5ф

1

1987

ходовой мостик

Гидродинамический лаг

ЛГ – 2М

1

1977

ходовой мостик

Навигационный эхолот

НЭЛ – 5М

1

1979

ходовой мостик

Авторулевой

«Аист»

1

1979

ходовой мостик

Спутниковая навигационная система

“GPS-ГЛОНАСС”

CН-3120

1

1987

ходовой мостик

Таблица 4 – Девиация магнитного компаса

ККо

о

ККо

о

0

0,0

180

-0,8

15

+0,9

195

-0,1

30

+1,8

210

+0,8

45

+2,2

225

+1,2

60

+2,2

240

+1,4

75

+2,0

255

+1,2

90

+1,3

270

+0,7

105

+0,6

285

-0,2

120

-0,2

300

-1,6

135

-0,5

315

-1,5

150

-0,8

330

-1,5

165

-0,8

345

-1,4

180

-0,8

360

0,0

Коэффициенты: А=+0,3о, В=+0,3о, С=+0,4 о, D=+0,35 о, Е=+0,67о.

Таблица 5 – Радио девиация радиопеленгатора «Рыбка – М»

ОРКУо

fо

ОРКУо

fо

0

-0,8

180

-0,6

10

-0,2

190

0,0

20

+0,2

200

+0,1

30

+0,4

210

+0,6

40

+0,7

220

+0,8

50

+0,8

230

+0,6

60

+0,6

240

+0,5

70

+0,3

250

+0,4

80

+0,1

260

0,0

90

-0,2

270

-0,5

100

-0,6

280

-0,8

110

-0,8

290

-1,0

120

-1,0

300

-1,1

130

-1,1

310

-1,2

140

-1,1

320

-1,2

150

-1,0

330

-1,0

160

-0,4

340

-0,9

170

-0,5

350

-0,7

180

-0,6

360

-0,8

Коэффициенты: A= +0,4º D= +0,9º E= +2,3º B= +1,0º C= - 0,9º λ=410 кГц

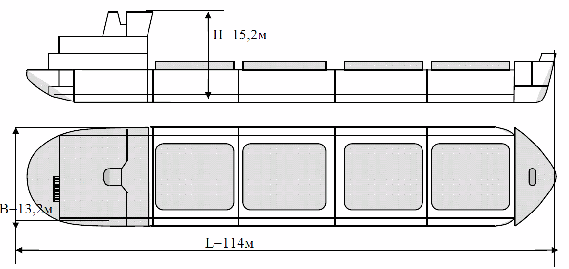

Рисунок 3- Принципиальная схема судна Днепр

РЛС «Донец - 2» РЛС «Миус»

344о

15 о

R=16м

R=15м


89 о

220 о

215 о

195 о

175 о

135 о

145 о

200 о


190 о

169 о

175 о


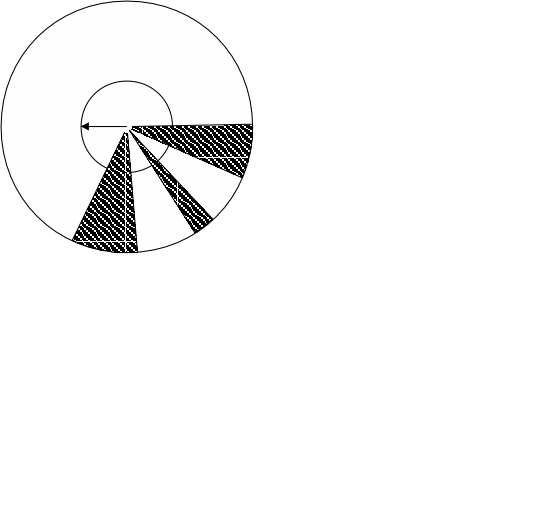

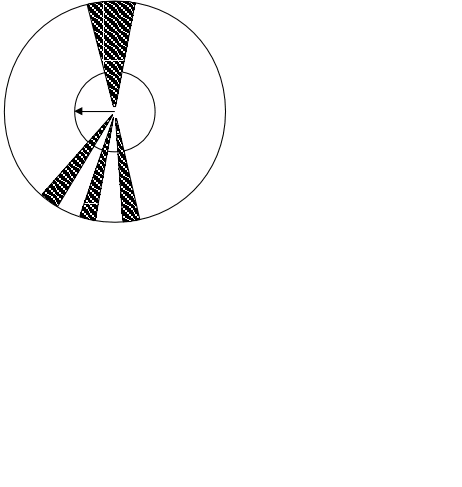

Рисунок 4- Схема теневых секторов и мертвых зон РЛС

Глава1. Предварительная подготовка

1.1 Подбор карт, руководств и пособий для маршрута перехода

Согласно РШСУ-98, подбор навигационных морских карт, пособий, руководств на предстоящий переход (рейс) выполняется по каталогу карт и книг в соответствии с требованиями правил корректуры, комплектования и хранения карт и руководств, для плавания на судах гражданских ведомств 9038. Карты подбираются по откорректированному каталогу карт и книг следующим образом:

- в любой части каталога по листу «Нарезки частей каталога», который помещен в начале книги, определяет нужная часть каталога;

- в выбранной части каталога по сборному листу сборных листов карт, помещенных в начале раздела «Карты», выписываются номера сборных листов предстоящего района плавания;

- в том же разделе «Карты» по выписанным сборным листам, подбираются и выписываются номера необходимых карт по предстоящему маршруту плавания; первыми выписываются номера генеральных карт, на которых расположены пункты отхода и прихода, а затем номера планов, частных и путевых карт;

Для подбора лоций и других руководств для плавания пользуются разделом «Книги» каталога карт и книг. Границы лоций, описание огней и знаков и других руководств указаны на соответствующих сборных листах в разделе «Книги», а цифры на этих листах обозначают номера изданий.

Таблица 1.1.1 – Карты

№

Адмиралтейский номер карты

Заголовок (название) карты

Масштаб

Год издания

Год

Корректуры

1

2

3

4

5

Генеральные карты

1

30102

Черное и Эгейское моря

1:2000000

1969

06.05.2006

2

30104

Средняя часть Средиземного моря

1:2000000

1971

06.05.2006

3

30103

Восточная часть Средиземного моря

1:2000000

1975

06.05.2006

4

31008

Западная часть Черного моря

1:750000

1980

06.05.2006

5

30302

Эгейское и Мраморное моря

1:1000000

1978

06.05.2006

6

30305

Ионическое море

1:1000000

1976

06.05.2006

7

30399

Тирренское море

1:1000000

1976

06.05.2006

8

30307

От Балеарских островов до островов Сардиния

1:1000000

1976

06.05.2006

9

31010

От Севастополя до Констанцы

1:500000

1975

06.05.2006

10

31014

От порта Констанца до порта Амасра

1:500000

1980

06.05.2006

11

31016

Северная часть Эгейского моря

1:500000

1977

06.05.2006

12

31017

Южная часть Эгейского моря

1:500000

1980

06.05.2006

13

31023

От мыса Тенарон (Матапан) до порта Бенгази

1:500000

1980

06.05.2006

14

31029

Восточная часть Ионического моря

1:500000

1979

06.05.2006

15

31028

Западная часть Ионического моря

1:500000

1980

06.05.2006

16

31033

Восточная часть Тирренского моря

1:500000

1980

06.05.2006

17

31035

От мыса Анцыо до порта Ницца с о.Корсика

1:500000

1983

06.05.2006

18

31034

От о.Сардиния до о.Сицылия

1:500000

1983

06.05.2006

19

31038

От о. Сардиния до о.Менорка

1:500000

1980

06.05.2006

20

31039

От мыса Рас -Энгела до мыса Корбелен

1:500000

1979

06.05.2006

Путевые карты и планы

21

38109

Порт Херсон

1:50001983

06.05.2006

22

38107

От мыса Станислав до селения Кызомыс

1:25000 1983

06.05.2006

23

35109

От Очакова до реки Южный Буг

1:50000 1983

06.05.2006

24

35106

От порта Южный до порта Очаков

1:50000 1983

06.05.2006

25

32101

От мыса Тарханкут до порта Одесса

1:200000 1985

06.05.2006

26

32100

От Одессы до Сулинского гирла

1:200000

1982

06.05.2006

27

32117

От Георгиевского гирла до мыса Калиакра

1:200000

1978

06.05.2006

28

32116

От мыса Мичурин до бухты Мичурин

1:200000

1981

06.05.2006

29

32115

От бухты Мичурин до мыса Шиле

1:200000

1971

06.05.2006

30

34113

От порта Инеболу до порта Зонгулдак

1:200000

1968

06.05.2006

31

36127

Подходы к проливу Босфор

1:50000

1982

06.05.2006

32

36129

Пролив Босфор

1:25000

1982

06.05.2006

33

32200

Мраморное море

1:200000

1978

06.05.2006

34

35201

Подходы к проливу Босфор

1:50000

1982

06.05.2006

35

33201

Мраморное море. Восточная часть

1:100000

1978

06.05.2006

36

33202

Мраморное море. Средняя часть

1:100000

1979

06.05.2006

37

33203

Мраморное море. Западная часть

1:100000

1978

06.05.2006

38

32201

От порта Александруполис до острова Лесбос с проливом Дарданеллы

1:200000

1972

06.05.2006

39

33204

Пролив Дарданеллы

1:100000

1875

06.05.2006

40

35212

Центральная часть пролива Дарданеллы

1:50000

1974

06.05.2006

41

35213

Южная часть пролива Дарданеллы

1:50000

1973

06.05.2006

42

32202

От пролива Дарданеллы до острова Скирос

1:200000

1982

06.05.2006

43

33205

Подходы к проливу Дарданеллы

1:100000

1982

06.05.2006

44

32206

От острова Скирос до острова Икария

1:200000

1976

06.05.2006

45

32210

От пролива Кафирефс (Доро) до залива Арголикос

1:200000

1977

06.05.2006

46

33241

Пролив Кафирефс (Доро)

1:100000

1968

06.05.2006

47

33228

Проливы Кеос, Китнос и Серифос

1:100000

1968

06.05.2006

48

32215

От залива Арголикос до острова Крит

1:200000

1978

06.05.2006

49

33239

От острова Китира до острова Белопуло (Парапола)

1:100000

1978

06.05.2006

50

33238

Залив Лаконикос с подходами

1:100000

1974

06.05.2006

51

32214

От острова Андикитира до острова Сапьендза

1:200000

1978

06.05.2006

52

32213

От острова Сапьендза до острова Закинф

1:200000

1978

06.05.2006

53

32212

От острова Закинф до острова Лефакс

1:200000

1978

06.05.2006

54

32211

От острова Лефакс до мыса Кефали

1:200000

1978

06.05.2006

55

32300

Пролив Отранто

1:200000

1980

06.05.2006

56

32311

Залив Таранто

1:200000

1980

06.05.2006

57

32312

От мыса Аличе до мыса Спартивенто

1:200000

1980

06.05.2006

58

32313

От Мессинского пролива до порта Сиракузы

1:200000

1981

06.05.2006

59

33338

Мессинский залив

1:100000 1980

06.05.2006

60

35358

Cеверная часть Мессинского залива

1:30000 1982

06.05.2006

61

32320

Липарские острова с Мессинским заливом

1:200000 1978

06.05.2006

62

32321

От мыса Суверо до мыса Ликоза

1:200000 1978

06.05.2006

63

32322

От мыса Ликоза ло мыса Чирчео

1:200000 1978

06.05.2006

64

32323

Отмыса Чирчео до мыса Морелле

1:200000 1978

06.05.2006

65

32324

Корсианский пролив

1:200000 1983

06.05.2006

66

32355

Подзоды к проливу Бонифачо

1:200000 1983

06.05.2006

67

32354

От мыса Карбонара до мыса Комино

1:200000 1978

06.05.2006

68

32353

Южная часть о.Сардиния

1:200000 1978

06.05.2006

69

36381

Залив Кальяри

1:50000 1984

06.05.2006

70

39381

Порт Кальяри

1:10000 1984

06.05.2006

Справочные карты

31016-LC

Северная часть Эгейского моря

7990-X; 7990-Y; 7990-Z;

500 000

1977

31017-LC

Южная часть Эгейского моря

7990-X; 7990-Y; 7990-Z;

500 000

1980

31023-LC

От о. Крит до залива Анталья 7990-X; 7990-Y; 7990-Z;

500 000

1979

31029-LC

От мыса Калеарды до порта Бейрут 7990-X; 7990-Y; 7990-Z;

500 000

1983

31028-LC

Западная часть Ионического моря 7990-X; 7990-Y; 7990-Z;

500 000

1983

31033-LC

Восточная часть Тирренского моря 7990-X; 7990-Y; 7990-Z;

500 000

1983

31034-LC

От о.Сардиния до о.Сицылия 7990-X; 7990-Y; 7990-Z;

500 000

1983

31035-LC

От мыса Анцыо до порта Ницца с о.Корсика 7990-X; 7990-Y; 7990-Z;

500 000

1983

31038-LC

От о. Сардиния до о.Менорка 7990-X; 7990-Y; 7990-Z;

500 000

1983

Вспомогательные карты

90199

Номограма для определения начального курса при плавании по ДБК

91012

Карти для прокладки ДБК

90080

Карта часовых поясов мира

50 000 000

1979

Таблица №1.1.2 – Руководства и пособия

Адмиралтейский

№

Наименование пособия

Примеча-ния,

Дата судовой корректуры

1

2

3

Руководства для плавания

1244

Лоция Чёрного моря

Лоции с дополнениями

06.05.2006

1245

Лоция Мраморного моря и проливов Босфор и Дарданеллы

Лоции с дополнениями

1247

Лоция Эгейского моря

Лоции с дополнениями

1250

Лоция Тирренского моря

Лоции с дополнениями

06.05.2006

2217

Огни и знаки Чёрного и Азовского морей

06.05.2006

2219

Огни Средиземного моря Часть-1

06.05.2006

2220

Огни Средиземного моря Часть-2

06.05.2006

NP-78

Адмиралтейский список Огней и туманных сигналов. Часть-Е

06.05.2006

3203

Радиотехнические средства навигационного оборудования (РТС НО) Чёрного и Средиземного морей

06.05.2006

3008

Расписание факсимильных гидрометеорологических сводок

06.05.2006

3001

Радиотехнические средства навигационного оборудования (РТС НО)

06.05.2006

3004- ДСП

Расписание передач навигационных и Гидрометеорологических сообщений для мореплавателей радиостанциями СССР

06.05.2006

3005-ДСП

Расписание передач навигационных и Гидрометеорологических сообщений для мореплавателей радиостанциями Северного ледовитого и Атлантичного океанов

06.05.2006

4228

Рекомендации при плавании в проливах Босфор и Дарданеллы

06.05.2006

9017

МППСС-72

06.05.2006

9016

МСС

06.05.2006

9052

Сборник договоров и законодательных актов иностранных государств по вопросам мореплавания,

Том-2

06.05.2006

9029

Руководства МАМС

06.05.2006

Справочные пособия

7202

Каталог карт и книг. Часть-3

06.05.2006

9024

Условные знаки морских карт и карт ВВП

06.05.2006

6003

Таблицы приливов на 2006 г. Том-3

06.05.2006

6237

Атлас поверхностных течений Чёрного моря

06.05.2006

6238

Атлас поверхностных течений Средиземного моря

06.05.2006

6242

Атлас волнения и ветра Средиземного моря

06.05.2006

9032

Справочник Порты Мира

06.05.2006

Вычислительные пособия

9002

МАЕ

2006

9011

МТ-75

1975

9004

ВАС-58 , Том-2

1958

9005

ВАС-58 , Том-3

1958

9007

ТВА-57

1957

Перед выходом в рейс на судне проверяется наличие основной штурманской документации согласно требованиям РШСУ-98, к ним относятся:

-судовой журнал;

-реестр судовых журналов;

-формуляры, технические паспорта и и/э на судовые ТСН;

-журнал поправок хронометра;

-журнал поправок компаса;

-журнал замеров воды в льялах и танках;

-таблица радиодевиации;

-таблица поправок лага;

-схемы теневых секторов и метровых зон РЛС;

-информация о маневренных характеристиках судна;

-каталоги карт и книг;

-подшивки извещений мореплавателям и корректурных калек;

-журналы ПРИП, НАВАРЕА, НАВТЕКС;

-журнал прогнозов погоды;

-приказ об объявлении перечня обязательной судовой коллекции.

1.2 Пополнение, хранение, корректура и списание карт и книг

Для обеспечения безопасности плавания на каждом судне должны постоянно быть в наличии необходимые карты и руководства для плавания, обязательный перечень которых для судна определяется службой мореплавания судовладельца с учётом типа судна, плана перевозок, закрепления судна на одной или иной судоходной линии, а также возможных вариантов изменения районов плавания.

Комплектование, подбор и корректура карт, руководств и пособий на предстоящий рейс выполняется в соответствии с требованиями действующих Правил корректуры.

Судовая коллекция карт должна постоянно поддерживаться на уровне совремённости.

Для получения необходимых карт и руководств, для плавания, третий помощник капитана составляет заявку по форме, в двух экземплярах, подписывает её у капитана и не позже чем за 10 суток до получения карт и руководств, сдаёт её в ЭРНК. В случае подачи заявки из другого порта должно быть учтено время, необходимое для пересылки. При подаче заявки с моря по радио, таковая должна быть послана не менее чем за 10 суток, с указанием даты и времени прибытия судна в порт. Пользование картами и руководствами разрешается только лицам, имеющим непосредственное отношение к этим документам, без выноса из специально отведённых служебных помещений.

Карты судовой коллекции должны храниться в ящиках штурманского стола, либо на специально приспособленных стеллажах или в пеналах, а руководства для плавания – в шкафах или на специальных полках. Штурманская рубка (или другое помещение, в котором хранятся карты и руководства) является служебным помещением, порядок доступа в которое определяется капитаном.

Получаемые судном карты и пособия заносят в Номерной указатель Каталога карт и книг. Количественный учет карт и пособий ведут в инвентарной книге по палубной части.

Периодически объявляются номера устаревших карт и руководств, которые подлежат изъятию из употребления. Как правило, такие объявления делаются после выпуска в свет новых изданий на те же районы. С получением объявления о выходе новых изданий третий помощник обязан проинформировать капитана судна и с его разрешения подать заявку на получение новых изданий.

Карты из судовой коллекции заменяются на новые :

  • в случае обьявления в приложениях к ИМ ГУН и МО или во II отделе выпусков ИМ ГУН и МО о непригодности их для навигационных целей.

  • В связи с физическим износом их вследствии постоянного употребления при плавании в том же рейсе.

Пришедшие в негодность карты и книги и руководства для плавания уничтожаются на судне сожжением или сдаются на механическую переработку установленным ЭРНК порядком. Уничтожение карт и руководств для плавания производится лишь после того как на судно поступят новые издания карт и руководств. Во всех случаях списания карт и руководств осуществляется по акту, в котором указываются номера списываемых изданий, общая сумма стоимости, основания или причина списания и примечания. Акт о списании, в двух экземплярах, подписывают члены команды во главе со старшим помощником капитана, утверждает акт капитан судна. После этого делают соответствующие изменения во всех документах по учёту судовых навигационных пособий. Списание карт происходит в том случае, когда помимо Извещения о списании той или иной карты на судно поступает новая карта, но уже с полиграфическими изменениями, не требующая корректировок В противном случае следует принимать за рабочую карту старую, имеющуюся в наличии карту и хранить её вместе с остальными пригодными для плавания картами до того момента, пока не будет получена новая карта, полностью заменяющая вышедшею из употребления согласно Извещениям Мореплавателям ИМ ГУНиО её, отработавший свой срок, устаревший аналог.

Карты и руководства периодически исправляют по корректурным документам.

Введены следующие виды корректуры карт:

  • новое издание, осуществляемое в тех случаях, когда из-за большого числа

  • исправлений требуется изготовление новых оригиналов;

  • большая корректура: заключается в выпуске нового тиража без пере составления оригиналов, но с учётом всех изменений в навигационной обстановке;

  • вклейка вновь отпечатанных отдельных участков с необходимыми

  • исправлениями;

  • малая корректура: выпуск дополнительного тиража карт, когда предыдущий

тираж израсходован;

  • переиздание: осуществляется, когда объём исправлений, достигает 15% объёма тиража или текста руководства;

- дополнение: издаётся периодически, по мере пополнения исправлений;

- сводные корректуры: как правило, издаются ежегодно.

Руководство для плавания корректируют только по постоянным Извещениям Мореплавателям, которые выходят один раз в неделю. Корректура карт в порту и в море осуществляется третьим помощником капитана. Если судно в море, то корректура карт выполняется при помощи радиоизвещений или же факсимильных извещений, в которых излагается информация об изменениях навигационной обстановки, являющаяся срочной для мореплавателей до получения ими штатных Извещений Мореплавателям только простым карандашом, а после получения штатных в зависимости от информации Извещения простым карандашом либо шариковой ручкой с пастой красного цвета.

При получении на судне в порту извещений мореплавателям ИМ ГУНиО, если рядом с номером одного из извещений стоит дополнение «В»-Временно или «П»-Предварительно, тогда корректуру следует выполнять строго только простым карандашом, если рядом с номером извещения не имеется вовсе никаких обозначений, то изменение навигационной обстановки согласно такому извещению является постоянным и требует корректировки навсегда при помощи шариковой ручки с пастой в этой ручке красного цвета.

Начинать необходимо с последнего, принятого к корректировке извещения. Данные об изменениях навигационной обстановки, которые необходимо срочно довести до сведения мореплавателей до получения ими штатных Извещений Мореплавателям, передаются по радио.

В порту навигационные морские карты корректируются по извещениям ИМГУН и О, корректура производится красным цветом, а временная и предварительная корректура наносится простым карандашом. В море корректура производится только простым карандашом по ПРИП, НАВИП, НАВАРЕА и сообщениям NАVТЕХ.

Всемирная служба радионавигационных предупреждений (ВСРНП).

В рамках ВСРНП передаются три вида навигационных предупреждений – районные, прибрежные и местные.

1) Для координирования радиопередачи районных предупреждений Мировой океан разделён на 16 географических районов. Там, где необходимо, для сокращения обозначения района используют термин НАВАРЕА (NAVAREA) с последующим номером района. Районные предупреждения представляют собой

радионавигационные предупреждения дальнего радиуса действия, составленные районным координатором и переданные через мощную радиостанцию.

2) Прибрежные предупреждения (COASTAL WARNINGS) – это радионавигационные предупреждения, относящиеся к району или части района, объявляемые национальным координатором через национальные береговые радиостанции.

3) Местные предупреждения (LOCAL WARNINGS) – это радионавигационные предупреждения, относящиеся к району находящемуся в пределах юрисдикции портовых властей.

Навигационные предупреждения в рамках ВСРНП обеспечивают мореплавателей всех стран навигационной информацией на английском языке.

НАВТЕКС - Международная автоматизированная система навигационной и метеорологической информации. Береговые станции работают на частоте 518 кГц, и передают информацию о навигационных и гидрометеорологических предупреждениях, ледовой обстановке и прогнозы погоды. Суда валовой вместимостью 300 рег.т и более, вводимые в эксплуатацию с1990 г должны иметь приемники НАВТЕКС.

1.3 Гидрометеорологические условия

Черное море

Температура и влажность воздуха:

Весной разница в температуре воздуха между северными и южными районами постепенно сглаживается. Если в марте средняя температура на побережье изменяется от 2 °С на северо-западе до 9 °С на юго-востоке, то в мае в открытом море и на побережье она составляет 15—17 °С.

Относительная влажность воздуха в течение года в среднем колеблется от 60 до 88 %, причем с мая—июня по сентябрь она ниже, чем в остальные месяцы.

Ветры:

В мае вообще не наблюдается четко выраженного преобладания какого-либо определенного направления ветра. Во всех пунктах, кроме пообережья Крымского полуострова, с апреля-мая чаще всего отмечается ветер от SW,E и S; повторяемость каждого из этих направлений ветра не более 32%. С апреля по август, в некоторых пунктах преобладает ветер от W (22-33%).

Штормы от NW чаще всего наблюдаются весной, они сопровождаются пасмурной погодой. Бризы на большей части побережья – с мая.

Туманы:

В открытой части Черного моря повторяемость туманов составляет в среднем 1—5 % в течение года. В центральном районе моря туманы наблюдаются чаще, чем в остальных районах: повторяемость их в среднем за год составляет здесь 5 %, а в апреле — мае достигает 9%. В годовом ходе туманы над морем наиболее часто наблюдаются весной, особенно, в апреле — мае. Адвективные туманы наиболее вероятны на море — весной и летом. Они продолжительны и занимают большие площади.

Видимость:

В описываемом районе преобладает видимость 5—10 миль и более. Наилучшие условия видимости отмечаются с апреля по октябрь — ноябрь. Понижение видимости наблюдается во время тумана и осадков. В северной части района весной возможно ухудшение видимости из-за пыльных бурь.

Радиолокационная наблюдаемость:

На Черном море в течение всего года преобладает нормальная радиолокационная наблюдаемость.

Облачность и осадки:

Средняя месячная облачность над значительной частью описываемого района составляет с апреля по октябрь 3-6 баллов.

Осадков в открытой части Черного моря в среднем за год выпадает то 170 мм. на северо-западе до 900 мм. на юго-востоке.

Гидрологическая характеристика:

Гидрологический режим Черного моря формируется под влиянием водообмена с Мраморным и Азовским морями, стока пресных вод с суши и климатических условий. Через пролив Босфор, поверхностные воды Черного моря попадают в Мраморное море, а глубинные воды Мраморного моря вливаются в Черное море и заполняют его глубоководную часть.

Материковый сток обуславливает значительное распределение поверхностного слоя воды. В целом для гидрологического режима описываемого района характерны: высокая температура воды на протяжении всего года, преобладание волн высотой менее 2м и система устойчивых течений.

Колебания уровня и приливы:

Уровень Черного моря изменяется в основном под влиянием сгонно-нагонных и сейшевых колебаний, а также стока речных вод. Сезонные колебания уровня Черного моря наиболее отчетливо выражены в районах влияния материкового стока; величина этих колебаний обычно не превышает 0,4 м. Понижение уровня наблюдается в октябре- ноябре (в некоторых районах в январе-феврале), а повышение в мае - июле.

Течения:

Общая схема течений Черного моря представляет собой единую для всего моря систему замкнутых, преимущественно циклонических потоков (круговоротов).

Скорость течения в среднем составляет 0,6—1,2 уз, а на оси течения увеличивается до 1,4 уз.

Основное течение в общей системе циркуляции выражено наиболее ярко, его устойчивость составляет 90% в летний период.

Волнение:

Летом повсеместно преобладает слабое волнение, повторяемость волн высотой менее 1м составляет 55—70 %. Волны высотой 2—3 м, повторяемость их достигает не более 12 %. Максимальная возможная высота волн 11 м.

Температура, соленость и плотность воды:

Температура поверхностного слоя моря довольно высокая в течение всего года.

Соленость поверхностного слоя моря в центральной части моря около 18‰, по мере приближения к берегам она уменьшается до 16‰. Плотность поверхностного слоя моря составляет около 1,013т/м3.

Гидрометеорологические условия для плавания судов в Черном море в целом благоприятные. Затруднения могут быть вызваны сильными ветрами, ухудшением видимости из-за туманов и иногда из-за интенсивных осадков.

Формирование климата Черного моря и его побережья определяется географическим положением моря, условиями атмосферной циркуляции над ним и над прилегающими к нему районами суши, а также орографической сложностью его берегов.

Мраморное море, пролив Босфор и Дарданеллы

При плавании в проливах необходимо помнить, что в зависимости от направления ветра, направление и скорость поверхностных течений могут существенно изменятся.

Климат описываемого района – субтропичный, для него характерны: жаркое, сухое лето. Весна и осень кратковременны.

Температура и влажность воздуха:

Самые жаркие месяцы года — июль и август; средняя месячная температура их составляет 23 -25°. Наибольшая температура в эти месяцы 33°—38°.

Относительная влажность воздуха в течение всего года значительная. Зимой на большей части побережья она составляет 75—80%, а летом 60—70%.

Ветры:

На значительной части описываемого района в течение всего года преобладают ветры от NE ; из ветров других направлений наиболее вероятны ветры от N (повторяемость 15 — 20 %) и SW. На отдельных участках восточного берега Мраморного моря с ноября по февраль преобладают ветры от S,с марта по август от NE и W, в сентябре и октябре от SW и W.

Ветры от SW обычно не достигают большой силы и сопровождаются жаркой погодой летом и теплой в остальные сезоны года. Средняя месячная скорость ветра на побережьях района колеблется от 2 до 4 м/сек.

Штили наблюдаются довольно часто, повторяемость их на большей части побережья составляет 10 — 20%, местами 30 — 35%

Штормы бывают редко. Среднее годовое число дней с ними не превышает 20. Исключением являются отдельные пункты, как, например, город Чанаккале, где в среднем в год наблюдается 53 дня со штормом, а среднее месячное число дней с ними колеблется от 2-4 с апреля по ноябрь.

Бризы наиболее развиты с мая по сентябрь.

Туманы:

Туманы на море наблюдаются очень редко, особенно в теплый период года. Повторяемость их в течение года не превышает 2%.

Видимость:

Видимость в описываемом районе хорошая. Повторяемость видимости 5 миль и более в течение всего года составляет около 90%, менее 2 миль в течении года менее 4%.

Радиолокационная наблюдаемость:

В данном районе в продолжении всего года преобладает нормальная радиолокационная наблюдаемость.

Облачность и осадки:

С мая по сентябрь преобладает ясное состояние неба, повторяемость которого в июле, августе и сентябре особенно велика и достигает 70-90%; повторяемость пасмурного состояния неба в эти месяцы, как правило, 10-20%. Среднее годовое число ясных дней колеблется от 70 до 115миль. С мая - июня по сентябрь - октябрь наблюдается наибольшее число ясных дней: в среднем до 10-25 в месяц. Пасмурных дней в году в среднем бывает от 80 до 115. С мая по октябрь среднее месячное число пасмурных дней не более 7.

В описываемом районе выпадает в целом значительное количество осадков от 570 мм на юге до 840 мм на севере. В годовом ходе осадков хорошо выражены дождливый и сухой периоды. На значительной части района дождливый период наблюдается с октября по март, сухой - с апреля по сентябрь. В сухой период средняя сумма осадков в месяц редко бывает более 50 мм.

Гидрологическая характеристика:

Гидрологический режим Мраморного моря определяется в основном водообменом с Черным и Средиземным морями, климатическими условиями и физико-географическими особенностями района.

Водообмен через пролив Босфор обусловливает мощный приток менее соленых черноморских вод, которые не только распресняют поверхностный слой воды в Мраморном море и проливах Босфор и Дарданеллы, но и создают в них хорошо выраженную систему поверхностных течений. При обмене вод Средиземного моря с водами Мраморного моря через пролив Дарданеллы в Мраморное море и проливы поступают глубинные воды восточной части Средиземного моря.

Климатические особенности района обусловливают высокую температуру воды в течение всего года и преобладание испарения над осадками, которое влияет на распределение солености и плотности воды, а также на характер течений и вертикальную циркуляцию.

Физико-географические особенности района — относительно небольшая протяженность моря и большая изрезанность берегов — оказывают немалое влияние на волнение, течение и другие гидрологические элементы.

Колебания уровня и приливы:

В Мраморном море приливоотливные колебания уровня невелики и практического значения не имеют.

В проливе Босфор при сильных ветрах от S, а в проливе Дарданеллы при сильных ветрах от SW, возможно повышение уровня на 0,6 м относительно среднего уровня.

Течения:

Течения в описываемом районе обусловлены водообменом между Черным и Средиземными морями.

В пролив Босфор течение идет из Черного моря, в проливе оно в целом направлено узкой полосой на S. Из пролива Босфор течение следует в Мраморное море, при выходе из пролива оно делится на два мощных потока, которые направляются на WSW и SSW.

Средняя скорость постоянного течения при входе в Босфор до 1уз., а в проливе от 1-2 до 5уз. В Мраморном море в центральной части, скорость течения 1уз.

Волнение:

В Мраморном море в течении года преобладают волны высотой менее 0,5м., повторяемость которых изменяется до 90% летом. Повторяемость волн высотой 2-4 м колеблется летом от 1 до 4%.

В данном районе возможны цунами.

Температура, соленость и плотность воды:

Температура поверхностного слоя составляет в среднем за месяц летом 15-24 С.

Соленость поверхностного слоя изменяется от 16 – 18 до 26 – 28 ‰.

Плотность поверхностного слоя составляет от 1,014 до 1,016 т/м3.

Гидрометеорологические условия для плавания судов в описываемом районе в целом благоприятны. Затруднения могут возникать из-за туманов и во время штормовых ветров со шквалами.

Эгейское море

Метеорологическая характеристика:

Рассматриваемый район расположен в субтропической зоне, где резко выражены два сезона года: мягкая дождливая зима и сухое жаркое лето. Летом (май — сентябрь) отмечается значительное ослабление циклонической деятельности и преобладание антициклонического режима. Для летнего сезона характерна устойчивая сухая жаркая погода с довольно развитой бризовой циркуляцией.

Температура и влажность воздуха:

Самыми теплыми месяцами года являются июль и август, когда средняя месячная температура воздуха повсеместно равна 25 - 27°С. Наибольшая температура воздуха в эти месяцы достигает 36 -43 °С.

Относительная влажность воздуха довольно значительная и имеет хорошо выраженный годовой ход. Наименьшее значения — в июле и августе и равны 50—65 %; местами 70 %. Летом суточный ход влажности выражен более резко, чем зимой.

Ветры:

В открытом море и на небольших островах в течение года господствуют ветры от N и NЕ, общая повторяемость которых составляет 40 — 70 %. Наряду с этими ветрами в северной части моря довольно часто наблюдаются ветры от S, SW и NW, а на островах центральной и южной частей моря — от W и NW.

Средняя месячная скорость ветра в открытом море и на островах центральной его части с апреля по октябрь 4—5, местами 6 м/с. Штили в открытом море редки: в течение года повторяемость их колеблется от 2 до 10 %, местами до 13 %. Штормы в открытом море отмечаются в течение всего года. С апреля по октябрь повторяемость штормов не превышает 1 %. На побережье Эгейского моря наблюдаются бризы, которые лучше всего выражены в больших заливах и бухтах. Наиболее развиты бризы с мая по сентябрь. В районе Эгейского моря наблюдаются местные ветры: мелтем, нисходящие ветры, белые шквалы и сирокко.

Мелтем — устойчивые ветры северных направлений. Они обычно бывают в теплый период года.

В Эгейском море, особенно в его южной части, часто наблюдаются ветры, известные под названием белых шквалов. Белые шквалы возникают обычно при ясном небе и бывают иногда очень сильными, но продолжительность их в большинстве случаев невелика.

Сухой сирокко — это жаркий и очень сухой южный ветер, который наблюдается в Эгейском море в любое время года и распространяется иногда на обширные пространства.

Туманы:

Туманы в открытом море редки, особенно в теплый период года. Повторяемость их в течение года не превышает 2 %.

Видимость:

Видимость хорошая. В открытой части Эгейского моря повторяемость видимости 5 миль и в продолжение всего года составляет 90—95 %. Следует отметить, что, кроме туманов и осадков, ухудшающих видимость, в жаркие дни наблюдаются иногда сероватая дымка, которая несколько снижает видимость, и мгла.

Облачность и осадки:

Наименьшая облачность в районе Эгейского моря наблюдается в теплый период года. С мая по сентябрь преобладает ясное небо, повторяемость которого особенно велика в июле, августе и сентябре и достигает 70—90 %, а повторяемость пасмурного неба в эти месяцы, как правило, колеблется от 10 до 20 %.

Над побережьем Эгейского моря с октября по май преобладает средняя месячная облачность 4—6, местами 7—8 баллов.

С октября по май среднее месячное число ясных и пасмурных дней почти одинаково и составляет в среднем по 3—10.

Среднее годовое количество осадков в открытом море колеблется от 400 до 550 мм. Повторяемость осадков в мае составляет 1 — 2 %.

В годовом ходе осадков хорошо выражен сухой период, приходящийся в большей части района на май — сентябрь.

Гидрологическая характеристика:

Гидрологический режим Эгейского моря определяется в основном водообменом с Черным и Средиземным морями, климатическими условиями и физико-географическими особенностями района.

Водообмен через проливы Босфор и Дарданеллы обусловливает мощный приток черноморских вод, которые создают в Эгейском море хорошо выраженную систему поверхностных течений. При обмене вод Средиземного моря с водами Эгейского и Мраморного морей в последние поступают глубинные воды восточной части Средиземного моря.

Климатические особенности района обусловливают высокую температуру воды в течение всего года и преобладание испарения над осадками, влияющие на распределение солености и плотности воды, а также на характер течений и вертикальную циркуляцию.

Физико-географические особенности района — относительно небольшая протяженность моря, сильная изрезанность берегов, обилие островов и отмелей — определяют характер течений, волнения и другие элементы гидрологического режима.

Колебания уровня и приливы:

В Эгейском море колебания уровня в большинстве мест незначительны и заметны лишь в вершинах бухт, в заливах и проливах, где они вызываются действием приливоотливных и сгонно-нагонных явлений.

Приливы в Эгейском море имеют полусуточный характер. Приливная волна в море заходит с юго-востока.

Величина прилива в южной части Эгейского моря не превышает 0,1 м, у юго-восточного побережья Греции 0,2 м и в северной части моря 0,5 м. Наибольшая величина прилива 0,8 м наблюдается в бухте Аталанди.

Сгонно-нагонные колебания уровня в бухтах и заливах достигают 2 м.

Течения:

Режим течений Эгейского моря характеризуется циркуляцией вод против часовой стрелки, что обусловлено выходом вод из пролива Дарданеллы и господством ветров северных, северо-восточных и юго-западных направлений. Вследствие этого в западной и центральной частях моря преобладают течения южного направления, а у восточных берегов моря — северного направления.

Волнение:

В Эгейском море наличие множества островов в значительной мере препятствует развитию сильного волнения, тем не менее, при ветрах силой 7—8 баллов наблюдаются волны высотой до 5 м и длиной свыше 100 м. Средний период волн составляет 4—9 с. Самое сильное волнение наблюдается при северных и западных ветрах.

Температура, соленость и плотность воды:

Для Эгейского моря характерна сравнительно высокая температура воды на поверхности, колеблющаяся в течение года от 11 до 25 °С. В мае температура воды достигает 17 -19 °С.

Соленость воды на поверхности в Эгейском море в течение года изменяется мало и составляет в среднем 35-—38 ‰.

Плотность воды на поверхности возрастает с севера на юг и изменяется летом от 1,0225 -1,0240 до 1,0260 - 1,0265 т/м3.

Гидрометеорологические условия для плавания судов в районе Эгейского моря в течение года неодинаковы. Большую часть года они благоприятны, особенно с апреля по сентябрь. В это время стоит сухая и преимущественно ясная погода с умеренными ветрами и хорошей видимостью. Однако и в этот период у многочисленных островов и местами у берегов материка плавание судов могут затруднять местные шквалистые ветры «мелтем», «нисходящие ветры», «белые шквалы» и «сирокко.

Ионическое море

Метеорологическая характеристика:

Описываемый район расположен в субтропической зоне, климат которой характеризуется сухим жарким летом.

Весна - короткий сезон, когда повторяемость ветров северных направлений уменьшается, а южных — увеличивается. Скорость ветра по сравнению с зимой уменьшается, а температура воздуха повышается. На побережье устанавливается бризовая циркуляция.

Температура и влажность воздуха:

Температура воздуха сравнительно высокая. Среднее годовое значение ее почти повсеместно составляет 17—19°. Суточный ход температуры воздуха довольно заметен и наиболее резко выражен с мая по сентябрь, когда суточная амплитуда 7—10°.

Относительная влажность воздуха в большинстве пунктов в среднем составляет 50—80%. Суточный ход относительной влажности ярко выражен, особенно с мая по сентябрь.

Ветры:

В открытом море в течение года преобладают ветры от NW и W, кроме того, часты ветры от N и SW. Скорость ветра почти во всем районе с ноября по апрель больше, чем с мая по октябрь. С мая по октябрь скорость ветра составляет 2—5 м/с.

Штормы в описываемом районе нечасты. В открытом море повторяемость штормов не превышает 5%. Иногда штормы бывают жестокими, переходя даже в ураганы, и сопровождаются ливнями. Штормовые ветры в открытом море наблюдаются преимущественно от SW, W и NW; у берегов направление их обычно меняется.

Нередки шквалы, сопровождающиеся ливнями и градом, при которых значительно ухудшается видимость.

Бризы чаще всего бывают с мая по сентябрь.

Ветер, подобный боре, но обычно слабее ее, известен под местным названием «борино». Он наблюдается и с мая по сентябрь.

Сирокко — жаркий ветер от S и SE в теплый период года и умеренно теплый в холодный период — в западной части описываемого района наблюдается почти весь год, но наиболее часто - с марта по май.

Этезии—-устойчивый ветер северных направлений — наблюдается обычно с середины мая до середины сентября в районе западного берега Греции.

Таранта — сильный ветер от NW. Таранта может длиться непрерывно даже сутки, с мая — июня по сентябрь.

Туманы:

Туманы в описываемом районе крайне редки. На большей части побережья и островов среднее годовое число дней с туманами, как правило, не более 3. Дымка в описываемом районе наблюдается чаще, чем туманы.

Видимость:

В значительной части района в течение всего года преобладает видимость 10 миль и более повторяемость ее 60—85%. В прибрежной зоне и на островах в отдельные месяцы она составляет 30—55%. Повторяемость видимости от 5 до 10 миль в большей части района колеблется от 10 до 35%, а в прибрежной зоне и на островах она может достигать 40—70%. Значительное влияние на видимость оказывают ветры. Так, при сирокко видимость резко снижается (иногда до 0,5 мили и менее), а при боре, наоборот, увеличивается (до 10 миль и более).

Облачность и осадки:

Средняя месячная облачность в описываемом районе колеблется в основном от 4 до 6 баллов с октября по май. В мае повторяемость ясного неба увеличивается до 55—60%, а пасмурного — уменьшается до 20—25%.

Осадков в большей части района выпадает в среднем 500—800 мм в год. Период май —сентябрь сухой.

Гидрологическая характеристика:

Гидрологический режим района характеризуется преобладанием высот волн 1—2 м, довольно высокой температурой, значительной соленостью и плотностью воды.

Колебания уровня воды и приливы:

Сезонные колебания уровня обусловлены увеличением или уменьшением количества осадков, испарения и берегового стока. Найнизший уровень воды в южной части приходится на период с апреля по июнь.

Приливы в Ионическом море преимущественно полусуточные, и только у отдельных пунктов острова Сицилия ости неправильные полусуточные. Средняя величина прилива редко превышает 0,2 м, а средняя величина сизигийного прилива 0,3 м.

Течения:

Основной поток постоянного течения Ионического моря идет из Атлантического океана, через Гибралтарский пролив, вдоль берегов Африки, в целом с запада на восток.

Средняя скорость постоянного течения в большей части Ионического моря преимущественно менее 0,5 уз, местами 0,6—1 уз.

При устойчивых и сильных ветрах направление и скорость постоянного течения заметно изменяются, в отдельных случаях направление меняется на 180°.

Приливные течения в открытом море слабые. В узких проливах, отдельных бухтах и заливах они часто являются преобладающими и достигают значительной скорости.

Волнение:

В течение всего года в описываемом районе преобладают высоты волн 1—2 м; повторяемость их составляет 40—50%. С марта по ноябрь часты также высоты волн менее 1 м (повторяемость 26—35%).

Высоты волн 6—8 м и более повсеместно редки: повторяемость их обычно не превышает 1—2%.

Температура, соленость и плотность воды:

Температура воды на поверхности сравнительно высокая. В мае она достигает около 20°.

Соленость воды вследствие сильного испарения и малого стока рек значительна в течение всего года и составляет на поверхности в среднем 37,5—39‰, причем увеличивается она с запада на восток.

Плотность воды на поверхности в среднем 1,02800—1,02875 т/м3.

Гидрометеорологические условия для плавания судов в Ионическом море и в районе острова Сицилия наиболее благоприятны с мая по сентябрь, когда преобладает ясная погода со слабыми ветрами и малым количеством осадков, а сильное волнение наблюдается редко.

Затруднения для плавания могут возникнуть при ветре «сирокко», а на отдельных участках, при местных ветрах «бора», «этезии», «таранта», «тормента» и «григэл».

Тирренское море

Метеорологическая характеристика:

Климат большей части Тирренского моря средиземноморский. Для него характерны достаточно жаркое и сухое лето(май-сентябрь). Осадков здесь в целом не очень много, а их малое количество летом придает климату характер некоторой засушливости.

Погода типа антициклонального сирокко, характеризующаяся ветрами от S и SЕ, безоблачным небом, а иногда перисто-кучевой или высококучевой облачностью. Осадки выпадают очень редко. Этот тип погоды наиболее часто наблюдается весной, в начале лета и осенью.

Температура и влажность воздуха:

Самыми теплыми месяцами повсеместно являются июль и август, когда средняя месячная температура составляет 23° на севере и 25°—26° на юге Тирренского моря.

Относительная влажность воздуха имеет сравнительно хорошо выраженный годовой ход. В большинстве пунктов наибольшая влажность 70—80% наблюдается с декабря по февраль, а наименьшая 55—65% — в июле и августе.

Ветры:

На большей части Тирренского моря летом преобладают ветры от NW. Из ветров других направлений чаще всего наблюдаются ветры от SЕ. Летом к северу от параллели 41° сев. шир. господствующими являются также ветры от NЕ (до 20—25%), а к югу от этой параллели, как правило, преобладают ветры от N и NW (в сумме до 65%).

Повторяемость штилей в описываемом районе распределяется очень неравномерно.

Cреднее месячное число дней со штормами, как правило, не превышает 2. Преобладающее направление штормовых ветров от NЕ, N и NW.

Туманы:

Туманы бывают нечасто. Среднее годовое число дней с ними не превышает 10, а среднее месячное, как правило, не более 1. Исключением являются отдельные пункты в северной части района.

Видимость:

В открытом море в продолжение всего года преобладает видимость более 10 миль, причем в теплый период года повторяемость такой видимости больше, чем в другие сезоны. Весной видимость увеличивается, а летом повсеместно преобладает видимость более 5 миль.

Радиолокационная наблюдаемость:

Условия радиолокационной наблюдаемости в Тирренском море благоприятные. В летний период преобладает повышенная радиолокационная наблюдаемость. Необходимо отметить, что бора с осадками вызывает уменьшение радиолокационной наблюдаемости, а в случае отсутствия осадков — значительное ее увеличение.

Облачность и осадки:

Наибольшие значения облачности отмечаются на севере района, где средняя месячная облачность летом составляет 3—5 баллов.

Летом в южных районах в среднем бывает до 25 ясных дней в месяц, а в северных — не более 15.

Осадков больше всего выпадает на восточном побережье: средняя годовая сумма их составляет 800—1450 мм.

Гидрологическая характеристика:

Для гидрологического режима Тирренского моря характерны высокая температура воды, большая соленость, незначительные колебания уровня, слабые течения и преобладание волнения I—II балла.

Колебания уровня и приливы:

Колебания уровня в Тирренском море невелики и вызываются главным образом приливоотливными и сгонно-нагонными явлениями.

Приливы здесь преимущественно неправильные полусуточные. Средняя величина прилива колеблется от 0,18 до 0,60—0,70 м..

Течения:

В Тирренском море наблюдаются постоянные, приливоотливные и ветровые течения.

Средняя скорость постоянных течений редко превышает 0,5 уз. В отдельных бухтах, проливах и проходах она составляет I уз и более.

Скорость приливоотливных течений возрастает с увеличением широты и местами достигает 1—2 уз и более.

Волнение:

В Тирренском море большую часть года преобладает волнение I—II балла, повторяемость которого составляет около 50%. Повторяемость волнения V баллов и более не превышает 5% в течение всего года.

Температура, соленость и плотность воды:

Наиболее высокая температура воды наблюдается в июле и августе, когда средняя месячная температура воды на большей части района составляет 24°—25°.

Соленость воды на поверхности в большинстве районов моря в течение всего года 35—39‰.

Плотность воды на поверхности колеблется в течение года от 1,022 до 1,029 т/м3. С апреля по сентябрь она уменьшается до 1,026 т/м3.

Гидрометеорологические условия для плавания судов в данном районе в целом благоприятны. Затруднения для плавания могут создавать циклоны и волнение.

Таблица №1.3.1 - Метеорологическая таблица на май

Метеорологические элементы

Пункт наблюдений

1

2

3

4

5

6

7

8

9

10

Повторяемость ветра, %

N

6

7

11

9

34

5

7

19

7

2

NE

16

8

40

14

4

2

7

6

14

19

Е

8

20

3

4

1

2

6

14

2

16

SE

24

10

0

3

1

8

13

12

14

14

S

10

2

0

17

3

16

12

9

8

2

SW

6

1

22

18

5

9

10

8

7

10

W

5

6

1

7

47

14

9

5

8

10

NW

9

13

1

4

4

42

10

20

6

10

Штиль

16

33

22

24

1

2

26

7

34

17

Средняя скорость ветра, м/с

3,9

2,3

…

2,4

4,4

3,2

1,5

-

3,0

2,9

Число дней со скоростью ветра 15 м/с

1

2

4

1

1

0

0

2

1

0

Число дней с туманом

2

3

0

3

2

0

1

1

0

0

Средняя облачность, баллы

4

6

4

4

4

3

4

3

4

6

Число ясных дней, 0-2 балла

12

4

9

7

…

11

11

-

-

8

Число пасмурных дней, 8-10 баллов

11

8

4

3

…

1

2

-

-

7

Среднее количество осадков, мм

34

43

26

23

13

30

46

41

70

94

Максимальное количество осадков в сутки, мм

44

36

30

24

16

56

83

33

94

94

Число дней с осадками

8

14

6

8

4

3

6

7

9

13

Число дней со снегом

0

0

0

…

…

.

0

0

-

0

Число дней с

грозой

1

5

1

2

…

0

1

2

2

2

Температура воздуха, С

средняя

15,4

15,5

17,4

19,7

20,0

20,3

19,5

18,0

17,8

17,0

max

36

36

32

38

33

37

34

29

31

32

min

1

1

1

6

10

8

7

9

6

7

Относительная влажность. %

81

78

70

60

62

64

73

73

77

65

1. п. Констанца 6. о. Закинф -; … ; . - отсутствие данных.

2. п. Варна 7. о. Керкира 0 – отсутствие явления, либо

3. п. Чаннакале 8. п Аугуста незначительная вероятность.

4. п. Афины 9. п. Неаполь

5. о. Китира 10. п. Кальяри

1.4 Навигационно-гидрографические условия

Черное море

Берега:

Берега Черного моря отличаются большим разнообразием. Здесь имеются высокие горы, обширные низменности и однообразные, слегка всхолмленные равнины.

Северо-восточный берег Черного моря гористый. Здесь проходят отроги Главного Кавказского хребта. Прибрежные горы повышаются с северо-запада на юго-восток.

Южный берег также горист. Вдоль него простираются высокие Восточные и Западные Понтийские горы, образующие один горный хребет. К западу, горы понижаются и у пролива Босфор высота их не превышает 450 м. Почти на всем протяжении южный берег либо обрывист и скалист, либо опускается к морю террасами. Склоны Понтийских гор покрыты лесом. Изредка встречаются низкие и песчаные участки с выступающими в море скалистыми мысами.

К западу от пролива Босфор берег сравнительно невысокий; он имеет красноватый цвет в местах, где образован песчаными осыпями, и более темный цвет в местах, покрытых растительностью. Мысы на этом участке обрывисты.

Черноморский берег Болгарии образован восточными отрогами гор Стара-Планина.

Черноморский берег Румынии, за исключением дельты реки Дунай, образован восточным склоном северной части плодородного плато Добруджа, которое представляет собой здесь ровную степь с наклоном в сторону моря.

Берега Черного моря изрезаны незначительно; здесь нет крупных заливов и бухт.

Глубины, рельеф дна и грунт:

Черное море представляет собой глубоководный бассейн с крутыми склонами. Изобата 100 м проходит почти везде параллельно берегу, в 1,5—10 милях от него. Изобаты 200, 500 и 1000 м параллельны изобате 100 м; из-за крутых понижений дна они проходят на очень близком расстоянии от нее. Уклон дна на этих глубинах местами достигает 14°. Переход от глубин 1000 м к большим глубинам постепенный. Центральная часть моря имеет глубины около 2000—2200 м; наибольшая глубина моря 2210 м (43° 17' N, 33°28' Е).

Вблизи отмелого берега в рельефе дна могут возникать загребы, представляющие собой подводные валы в виде песчаных невысоких гряд, тянущихся параллельно береговой линии.

В прибрежной полосе моря у скалистых берегов грунт преимущественно галька и гравий, а у низких участков берега песок. На глубинах 20—30 м песок становится илистым, а на еще больших глубинах грунт постепенно переходит в глинистый ил.

Земной магнетизм:

Магнитная изученность района удовлетворительная. Магнитное склонение изменяется от 4° Е в западной части моря до 5,3° Е в его восточной части, магнитное увеличение 0,04. Направление изогон северо-западное. Наибольшее отклонение магнитной стрелки к востоку наблюдается летом около 8 ч.

Горизонтальная составляющая напряженности магнитного поля изменяется от 0,248 Э на юге до 0,215 Э на севере.

Средства навигационного оборудования:

Средства навигационного оборудования, установленные на берегах Черного моря, обеспечивают безопасное плавание у берегов и подход к портам и якорным местам. Вход в порты, а также в некоторые бухты обеспечивается створами светящих знаков и возможен в любое время суток. На большинстве мысов, далеко выступающих в море, установлены светящие знаки и маяки с дальностью видимости 10—25 миль.

Порты и якорные места:

У берегов Черного моря расположено много портов и гаваней, в которых можно укрыться от ветров и волнения всех направлений.

Крупнейшими черноморскими портами Украины являются Усть-Дунайск, Ильичевск, Одесса, Южный, Николаев, Херсон, Севастополь и Феодосия, России — Новороссийск, Туапсе и Сочи, а Грузии — Поти и Батуми. Крупными морскими портами Турции являются порты Самсун, Трабзон, Гиресун, Эрегли и Зонгулдак. У западного берега Черного моря расположены болгарские порты Варна и Бургас и румынские порты Констанца и Сулина.

От всех ветров, кроме северо-западного, который, однако, не разводит здесь сильного волнения, можно укрыться в Тендровском заливе. Хорошим убежищем является залив Игнеада. При ветрах с берега можно спокойно отстаиваться в вершине Караджинской бухты (у мыса Тархан-кут), в Геленджикской бухте, у мыса Пицунда, в бухтах Ризе, Самсун и Эрегли, в Бургасском и Варненском заливах, к западу от мыса Калиакра, на Евпаторийском и Портицком рейдах.

Служба навигационной информации:

В описываемом районе имеются радиостанции, передающие гидрометеорологические сведения (МЕТЕО), а также прибрежные предупреждения (ПРИП). Оповещение мореплавателей об изменениях навигационной обстановки и режима плавания осуществляется в рамках Всемирной службы навигационных предупреждений (ВСНП). Навигационные предупреждения (НАВИП) на район Черного моря передаются радиостанциями портов Констанца, Варна и Самсун.

В портах Черного моря по запросу капитана судна можно получить сведения о глубинах у пирсов, на подходных фарватерах, в каналах, а также другую навигационную информацию.

Мраморное море, пролив Босфор и Дарданеллы

Берега:

Северный берег Мраморного моря образован грядой невысоких гор, отроги которых спускаются к морю. На большем своем протяжении этот берег обрывистый и крутой. Вдоль берега тянется узкая, преимущественно каменистая отмель. Северный берег залива высокий н обрывистый; опасностей вблизи него нет.

В восточный берег Мраморного моря глубоко вдается Измитский залив.

Южный берег залива менее высок и окаймлен удобными для высадки песчаными пляжами. Южный берег Мраморного моря горист и более извилист, чем северный. В него вдаются большие заливы: Гемликский, Бандырма и Эрдек. Склоны прибрежных гор преимущественно крутые и поросли лесом. Кое-где вблизи берега имеются подводные и надводные скалы.

Глубины, рельеф и грунт:

Центральная и восточная части Мраморного моря глубоководные, в них имеются впадины глубиной около 1200 м. Южная часть моря сравнительно мелководна; глубины в ней почти всюду менее 100 м. Опасностей в Мраморном море немного и располагаются они главным образом вблизи берегов.

В северной части Мраморного моря грунт — песок, ил, ракушка и коралл, в средней части моря — серый ил, а в южной части — ил, песок и ракушка. Скалы встречаются у северо-западного берега моря, в заливе Эрдек, у полуострова Капыдаг, у острова Мармара и у острова Имралы.

Земной магнетизм:

Магнитная изученность описываемого района слабая. Магнитное склонение в описываемом районе восточное и меняется от 2,3° до 2,7°. Среднее годовое увеличение склонения 0,05°. Магнитное поле в пределах описываемого района спокойное.

Магнитное наклонение изменяется от 57°50' на юге района до 58°30' на севере. Горизонтальная составляющая напряженности магнитного поля возрастает от 248 мЭ на севере района до 259 мЭ на юге.

Средства навигационного оборудования:

Берега Мраморного моря и проливов Босфор и Дарданеллы средствами навигационного оборудования обеспечены удовлетворительно.

На большинстве мысов, далеко выступающих в море, некоторых островах и скалах установлены маяки, светящие знаки и огни с дальностью видимости 2—25 миль.

Порты и якорные места:

В проливе Босфор расположен крупнейший порт Турции — Стамбул. Важными портами в Мраморном море являются порты Измит и Гёльджюк в Измитском заливе и порт Бандырма в заливе Бандырма. Наиболее крупным портом пролива Дарданеллы является порт Чанаккале.

В проливе Босфор имеется много удобных якорных мест. Лучшие якорные места в Мраморном море находятся в бухте Эрегли, на рейде Текирдаг, в вершине Измитского залива, в бухте Топчу, в вершине Гемликского залива, в заливах Бандырма и Эрдек, в бухтах Кылазак и Пашалиманы, на рейде Экинлик. В проливе Дарданеллы лучшие якорные места находятся в бухтах, вдающихся в его азиатский берег.

Лоцманская служба:

Лоцманская проводка через проливы Босфор и Дарданеллы необязательна. Суда, идущие из Черного моря, могут принять лоцмана у мыса Филь. Суда, идущие из Эгейского моря, должны вызывать лоцмана, находясь между светящими знаками Кепез и Чанаккале.

Навигационная информация:

На описываемый район распространяются гидрометеорологические сведения (МЕТЕО) и навигационные извещения мореплавателям (НАВИМ) .

Пролив Босфор

Пролив Босфор ведет из Черного моря в Мраморное. Длина пролива около 15 миль, а с подходами около 25 миль; наибольшая ширина его 4 мили; наименьшая 4 кбт.; глубины 20—106 м. Пролив Босфор напоминает извилистую реку с высокими и обрывистыми берегами, образованными крутыми склонами прибрежных гор. Пролив Босфор глубоководен и преимущественно чист от опасностей. Вследствие извилистости берегов пролива, небольшой его ширины, трудности опознания входа в пролив со стороны Черного моря и сильных течений условия плавания в проливе Босфор сложны. В проливе имеется много удобных, хорошо защищенных якорных мест. Обрывистые берега пролива Босфор, а также множество выступающих мысов и глубоко вдающихся бухт дают характерные изображения на экране радиолокатора. При плавании проливом Босфор ввиду сильных течений в нем необходимо постоянно контролировать место судна.

Пролив Дарданеллы

Пролив Дарданеллы ведет из Мраморного моря в Эгейское. Длина пролива около 65 миль; наибольшая ширина его 10 миль, наименьшая 7 кбт.; глубины 29—106 м. Европейский берег пролива утесистый; высота его достигает 275 м. Азиатский берег низкий и окаймлен отмелями. Вид берегов однообразный. В проливе Дарданеллы находятся два сравнительно крупных порта — Гелиболу и Чанаккале.

При следовании проливом Дарданеллы на экране радиолокатора появляется достаточно четкое изображение обоих берегов, особенно в наиболее узких его местах. Поэтому с использованием блока совмещения радиолокационного изображения с картой плавание в проливе трудностей не представляет.

Эгейское море

Берега:

Восточный берег Эгейского моря горист; горные хребты направлены

перпендикулярно береговой черте. Северный, лесистый берег Эгейского моря образован отрогами гор.

Западный берег Эгейского моря сильно расчленен горными хребтами. Горные отроги образуют несколько далеко выступающих в море полуостровов, вытянутых в юго-восточном направлении и заканчивающихся характерными мысами.

Берега Эгейского моря, кроме его северной и северо-восточной частей, очень сильно изрезаны. Они приглубы, опасностей вблизи них мало.

Глубины, рельеф дна и грунт:

Дно Эгейского моря отличается большой неровностью.

В северной части Эгейского моря вблизи берегов грунт — песок, ил . и камень, в заливе Стримоникос — ил, в заливе Термаикос — ил, песок и камень, у острова Лемнос — ил и песок, между полуостровом Халкидики и островами Лемнос и Имроз — глина и ил.

Земной магнетизм:

Магнитная изученность описываемого района удовлетворительная. Магнитное склонение в пределах района восточное и изменяется от 2,2° на северо-востоке до 0,7° на юго-западе (эпоха 2006 г.). Среднее годовое изменение магнитного склонения +0,03°. Максимальное значение магнитного склонения летом наблюдается около 8 ч по местному времени. Минимальное значение магнитного склонения бывает летом около 13ч.

Магнитное наклонение изменяется в пределах района от 57° N на севере до 50° N на юге.

Горизонтальная составляющая напряженности магнитного поля изменяется от 246 мЭ на севере до 280 мЭ на юге.

Средства навигационного оборудования:

Средства навигационного оборудования обеспечивают плавание по Эгейскому морю и подходы к портам и важнейшим бухтам. На большинстве мысов, далеко выступающих в море, и на островах установлены светящие знаки и маяки с дальностью видимости 10—20 и даже 27 миль. В портах и в большинстве гаваней на молах и волноломах зажигаются огни. Однако мореплаватель должен помнить, что положение вех и буев, а также характеристика огней могут изменяться, поэтому полностью полагаться на них не следует.

Порты и якорные места:

В Эгейском море наиболее крупными и важными являются порты: Измир, Пирей, Салоники, Халкис, Нафплион и Кушадасы и гавани: Саламис, Волос, Сирое, Ираклион, Кавала и Александруполис. Суда могут найти укрытие от ветров и волнения в многочисленных бухтах и на якорных местах, как у берега материка, так и у островов. К таким местам относятся бухта Айдынджик (остров Гёкчеада), бухта Айос-Николаос (остров Китира), бухта Милос (остров Милос), бухта Айос-Николаос (остров Кеос), бухта Науса (остров Парос), бухта Айос-Прокопиос (остров Наксос), бухта Тюрк (залив Гюллюк), бухта Калони (остров Лесбос), якорное место в Саросском заливе (40°36' N. 26°44' Е). Хорошие якорные места есть также в многочисленных заливах и проливах между островами.

Лоцманская служба:

Турция. Лоцманская проводка судов обязательна только при заходе во внутреннюю часть порта Измир и в порт Кушадасы.

Греция. При заходе в порты и гавани Греции лоцманская проводка обязательна для всех судов и иностранных военных кораблей, кроме малых.

Суда должны вызывать лоцмана по Международному своду сигналов. Лоцманская станция есть в каждом порту. Но, даже если судно не пользуется услугами лоцмана, оно обязано платить лоцманский сбор, который взимается через лоцманскую контору в морском агентстве.

Навигационная информация:

На берегах Эгейского моря имеются радиостанции, регулярно передающие гидрометеорологические сведения (МЕТЕО) и навигационные извещения мореплавателям (НАВИМ). Кроме того, в некоторых портах имеется служба портовой информации, радиостанции которой передают по запросу мореплавателей навигационную информацию на район порта и подходов к нему (ограждение, глубины, движение судов и т. п.).

Ионическое море

Берега:

Западный берег Греции — это южный и западный берега полуострова Пелопоннес и южная часть западного берега Балканского полуострова. Эти гористые полуострова отделены друг от друга глубоко вдающимися в материк заливами Патраикос и Коринфским; их соединяет лишь узкий перешеек, через который прорыт Коринфский канал - кратчайший путь между Эгейским и Ионическим морями. Западный берег Греции преимущественно высокий и обрывистый.

Юго-восточный берег Италии выше и круче, чем западный берег Греции. Вдоль него тянутся южные отроги Апеннинских гор, несколько вершин которых, расположенных всего лишь в 8 —10 милях от береговой черты, достигают 2000 м и более.

Берега почти везде приглубы. В 1—5 милях от берега глубины 100 м, а в 5—7 м.илях 2000—3000 м. Некоторую опасность для плавания представляет район между мысом Акритас и гаванью Метони (западный берег Греции), где на расстоянии до 5 миль от берега находятся острова и опасности. Много островов и опасностей имеется между Ионическими островами и берегом материка на подходах к заливу Патраикос. В других местах острова и опасности расположены в непосредственной близости от береговой черты.

Острова и проливы: Район изобилует большими и малыми островами.

Вдоль западного берега Греции на 140 миль тянутся Ионические острова. К ним относятся острова Закинф, Кефалнпня, Лефкас, Керкира ,и прилетающие к ним островки и скалы.

Глубины, рельеф дна и грунт:

Ионическое море глубоководно. Изобата 100 м проходит на расстоянии не более 5 миль от берега, а в некоторых местах — почти вплотную у него. В расстоянии около 10 миль от берега глубины резко увеличиваются до 1500 м, а дальше рельеф дна становится относительно ровным.

Грунт вдоль берегов Ионического моря преимущественно песок и ил; местами глина и камень.

Земной магнетизм:

Магнитная изученность района хорошая. Магнитное склонение приведено к эпохе 2006 г. и изменяется от 1,2° W на западной границе района до 1,0° на восточной (в районе мыса Тенарон); точность определения магнитного склонения порядка 0,5°. Годовое изменение склонения 0,03°. Максимальное значение магнитного склонения наблюдается летом в 7—8 ч. Магнитное поле в пределах описываемого района имеет спокойный характер. Аномалий склонения интенсивностью более 2° нет. Магнитное наклонение в пределах района возрастает от 49,9° N на юге до 55,5° N на севере. Горизонтальная составляющая напряженности магнитного поля имеет значение от 251 мЭ на севере до 275 мЭ на юге.

Средства навигационного оборудования:

Безопасность плавания в описываемом районе обеспечивается достаточным количеством средств навигационного оборудования. В наиболее важных пунктах установлены маяки с дальностью видимости более 20 миль; при некоторых маяках имеются радиомаяки. Входы в гавани и бассейны портов, как правило, обозначены огнями. В открытых районах Ионического моря для определения места можно использовать радионавигационную систему Лоран-С. На надежность местоположения вех и буев, а также на строгое постоянство характеристик огней полностью полагаться нельзя.

Режим плавания:

Вблизи берегов Греции, Италии имеются районы, запретные для плавания, лова рыби и постановки на якорь, а также бывшие опасные от мин районы. Границы этих районов показаны на картах. При плавании в бывших опасных от мин районах безопасная якорная стоянка возможна только в специально отведенных местах; использовать в этих районах другие описанные в лоции якорные места без крайней необходимости не рекомендуется.

Порты и якорные места:

Наиболее значительными портами Греции в Ионическом море являются Керкира, Аргостолион и Закинтос на Ионических островах, порт Патры и гавань Каламе у полуострова Пелопоннес. Почти все описываемые в лоции порты защищены молами и волноломами и имеют неплохие условия для якорной стоянки.

Кроме портов, где можно найти хорошие якорные места, у берегов Греции и Италии имеются бухты и гавани, защищенные только от ветров с берега и используемые лишь для временной якорной стоянки. В хорошую погоду на якорь можно становиться у берега почти в любом месте района.

Лоцманская служба:

Лоцманская проводка почти во все порты описываемого района обязательна. В большинстве портов лоцмана есть. В тех портах, где дипломированных лоцманов нет, проводку судов производят местные рыбаки.

Греция. Как правило, лоцманская проводка судов во все порты, имеющие лоцманские станции, обязательна. Вызов лоцмана производится сигналами Международного свода сигналов.

Капитан судна или агент при стоянке судна в порту должен подать заявку на лоцмана не позднее, чем за 2 ч до назначенного времени отхода.

Италия. По прибытии в район, в котором установлена обязательная лоцманская проводка, на судне должен быть поднят сигнал для вызова лоцмана.

Служба навигационной информации:

В описываемом районе имеются радиостанции, передающие гидрометеорологические сведения (МЕТЕО) и навигационные извещения мореплавателям (НАВИМ).

Тирренское море

Берега:

Северо-восточный,Восточний берег Тирренского моря значительно отличаются по своему виду один от другого. Северо-восточный берег моря почти на всем протяжении горист. Горы на восточном берегу моря сложены из известняка. Горные хребты простираются вдоль всего берега параллельно береговой черте. В 25—30 милях от береговой черты высота горных хребтов превышает 2000—2500 м ,здесь проходит отрог Южных Аппенин.

Северо-восточный берег моря изрезан незначительно. Большинство заливов и бухт, вдающихся в него, невелики и открыты ветрам и волнению. На западе моря расположены 2 сравнительно больших острова : о. Корсика и о. Сардиния. Глубины у берегов островов небольшие ,составляют около 800м,грунт песок и ил, местами ракушка.

Глубины, рельеф дна и грунт:

В северо-западной части моря глубины до 1500м,а в юго-восточной части моря глубины достигают 3000 м.

Вдоль берега Италии рельеф дна сравнительно ровный. Глубины постепенно увеличиваются по мере удаления от берега. Изобата 100 м проходит здесь в 5—10 милях от береговой черты.

Мористые кромки островов очень приглуби, во многих местах изобата 100 м проходит в 1—2 милях от них. Поэтому опознание места судна по глубинам на подходах к островам невозможно. Особенно неровен рельеф дна в проходах между островами, где имеется множество отмелей, банок и скал.

В северо-западной части Тирренского моря грунт — песок, местами ил и глина. В юго-восточной части моря на глубинах более 2000 м преобладает глина, песок, а на глубинах менее 200 м песок, ил и глина.

Земной магнетизм:

Магнитная изученность у побережья Италии хорошая, а у побережья О. Сардиния и о. Корсика магнитных наблюдений мало. Магнитное склонение приведено к эпохе 2006 г. и изменяется от 0°,8 Е на восточной границе района до 1°,5 W на западной границе (о. Корсика). Среднегодовые изменения магнитного склонения в юго-восточной части района +0°>,>05, в центральной части района +00,06 и в северо-западной части +0°,07. Магнитных аномалий интенсивностью более 2° в районе не отмечено.

Режимы плавания:

Вблизи побережья Италии в районах боевой подготовки военно-морского флота установлен определенный режим плавания, о котором мореплаватели оповещаются в специальных извещениях мореплавателям Италии. В случае отсутствия специальных извещений мореплавателям суда по возможности должны обходить указанные районы. Во время учений подводных лодок в этих районах на береговых постах и эскортирующих судах поднимается соответствующий предупредительный флажный сигнал по Международному своду сигналов.

Во время проведения стрельб и учений мореплаватели должны принимать меры предосторожности и проходить на достаточном расстоянии от указанных районов.

Плавание в опасных от мин районах осуществляется по фарватерам, показанным на картах.

При плавании в бывших опасных от мин районах безопасная якорная стоянка возможна только в специально отведенных местах, показанных на картах. Использовать другие якорные места, описываемые в лоции, без крайней необходимости не следует.

Средства навигационного оборудования:

Побережье Тирренского моря имеет развитую сеть береговых средств навигационного оборудования. На мысах, далеко выступающих в море, и наиболее удаленных от побережья островах установлены маяки и светящие знаки с дальностью видимости 15 миль и более. Эти маяки и светящие знаки обеспечивают сквозное плавание по Тирренского морю к его вершине и подходы к наиболее крупным портам, как днем, так и ночью. В судоходных проливах и на подходах к портам установлено значительное количество светящих знаков и огней. Опасности, лежащие вблизи путей следования судов и на фарватерах, как правило, ограждены светящими и несветящими буями и вехами. На надежность местоположения буев и вех, а также на строгое постоянство характеристик огней полностью полагаться нельзя.

Несколько больше звукосигнальных установок имеется в северо-западной части моря, где туманы и пониженная видимость бывают чаще.

Из радиотехнических средств навигационного оборудования на побережье Тирренского моря имеются радиомаяки и аэрорадиомаяки.

Порты и якорные места:

На берегах Тирренского моря имеется ряд крупных портов, играющих значительную роль в экономике Италии. Лучшие якорные места для больших судов, защищенных от ветров и волнения любых направлений, находятся в заливах Гаэта, Салернский.

Лоцманская служба:

Лоцманская проводка обязательна для всех иностранных судов, посещающих порты Италии, лоцманская проводка обязательна для всех иностранных судов валовой вместимостью более 500 рег. т или водоизмещением более 500 т.

Навигационная информация:

В описываемом районе имеются радиостанции, передающие гидрометеорологические сведения (МЕТЕО) и навигационные извещения мореплавателям (НАВИМ).

Таблица №1.4.1 – СНО

Наименование

Место установ.

Дальность действия

(Мили)

В момент откр.

В момент закр.

Пеленг

Время

Пеленг

Время

1

2

3

4

5

6

7

Констанца

43021

27030

22.0

2030

13:26

352,00

18:22

Емине

44°09´

27°16´

19.3

2250

01:12

342,0°

05:00

Румели

41º14´

29º07´

18,0

28,0°

07:29

20,50

11:25

Анадолу

41º13´

29º09´

15,5

19,0°

07:29

30,00

12:00

Ешилькей

40058

28050

14,3

232,00

10:35

66,00

14:26

Хайирсызада

40038

27029

13,4

232,00

18:33

85,00

21:46

Гелиболу

40025

26041

14,3

241,00

22:26

-

-

Чанаккале

40009

26022

12,8

-

-

56,00

07:30

Мандилли

370 56

240 32

16,5

136,0

10:12

26.0

13:16

Айос -Николайос

37040

24019

16,5

128,00

21:36

60,00

23:23

Малеас

360 27

230 12

18,5

115,00

15:33

307,0

19:17

Тенарон

360 23

220 29

21,5

43,0

01:12

292,0

05:02

Сапьендза

36 045

32 49

22,0

62,0

18:43

321,0

21:27

Ерогомбос

38 011

200 20

21,0

348

02:18

132

05:49

Санта-Мария-де-Лука

390 48

180 20

23,0

302

20:34

38

23:13

Спарти-

Венто

370 54

160 02

18,0

245

12:45

78

17:24

Паола

390 21

160 01

24,0

35

02:27

122

05:43

Искья

400 43

13 049

17,0

293

13:24

137

18:52

Джильо

420 20

100 53

23

335

09:43

15

10:08

Карбонара

390 06

090 28

18,0

21

05:49

128

09:52

Таблица 2.7 – Радиомаяки

№п/п

Название по РТСНО

Позыв-ной сигнал

Час-та

()

кГц

Характе-

Ристика

Дальность действия

(мили)

Распи-сание работы

стр.

РТСНО

2395

Сфыгун-Георге

СГ

291,5

А2

50

Н24

128

2400

Змеиный

ЗМ

291,5

А2

150

Н24

128

2405

Констанца

ЦТ

291,5

А2

100

Н24

129

2410

Калиакра

КЛ

291,5

А2

100

Н24

129

2415

Емине

ЕИ

219,5

А2

100

Н24

129

2420

Масленнос

МН

219,5

А2

100

Н24

129

2450

Кефкен

КФ

301,1

А2

150

Н24

130

2455

Румели

РБ

301,1

А2

150

Н24

130

2460

Стамбул

ТОП

370

А2

50

Н24

130

2470

Текирдаг

ЕКИ

325

А2

50

Н24

130

2515

Александ-рополис

АЛЬ

351

А2

100

Н24

133

2540

Лемнос

ЛМН

270

А2

150

Н24

23

2545

Скопелос

СКЛ

314

А2

50

Н24

135

2547

Лесбос

ЛСЖ

397

А2

50

Н24

135

2550

Каристос

КРС

285

А2

50

Н24

136

2570

Сунион

СУН

319

А2

100

Н24

139

2575

Кавури

КЖР

357

А2

200

Н24

140

2590

Милос

МЛС

378

А2

100

Н24

134

2595

Иракион

РКЛ

259

А2

150

Н24

144

2600

Суда

СУД

289

А2

200

Н24

144

2635

Керкира

КРК

403

А2

150

Н24

147

2930

Санта-Мария-де-Лука

МЦ

305,7

А2

100

Н24

143

2970

Реджо-де-Калабрия

РЦА

325

А2

50

Н24

143

2980

Аугуста

АТ

301,1

А2

100

Н24

144

3000

Ватикано

ЖН

296,5

А2

100

Н24

144

3010

Карена

НП

296,5

А2

100

Н24

144

3015

Сорренто

СОР

390

А2

100

Н24

145

3050

Ферро

ЦФ

303,4

А2

90

Н24

145

3070

Остия

ОСТ

321

А2

50

Н24

145

3080

Таркуи-

ния

ТАЩ

312

А2

50

Н24

145

3100

Эльба

ЕЛБ

360

А2

100

Н24

145

3145

Карбона-ра

ЦАР

402

А2

100

Н24

146

3150

Кальяри

ЦАГ

333

А2

100

Н24

146

Таблица 2.8 – Радионавигационные системы (РНС)

№ п/п

Название РНС

Название цепочки

Номер цепочки

Стр. РТСО

1

Лоран-С

Средиземное море

SL1-X

18

2

Лоран-С

Средиземное море

SL1-Y

18

3

Лоран-С

Средиземное море

SL1-Z

19

Вывод: При переходе из Черного моря в Тирренское море количество береговых маяков, светящих знаков и радиомаяков достаточное, и это позволяет производить определение места с требуемой точностью и периодичностью. Судовая коллекция карт содержит достаточное количество карт с изолиниями системы LORAN-C, это облегчает судоводителю работу по обсервациям в Средиземном море, и также обеспечить определение места судна с требуемой точностью и периодичностью.

1.5 Сведения о портах

Порт Херсон

Порт Херсон расположен у правых берегов реки Днепр и реки Кошевая; он является не только крупным речным, но и морским портом. Плавание по фарватеру, ведущему к этому порту, благодаря хорошему ограждению не представляет особых затруднений. В зимнее время, когда река Днепр замерзает, суда проводятся в порт ледоколами.

На левом берегу реки Днепр против набережной порта имеются три затона № 1, 2 и 3, которые могут быть использованы для зимовки 25 малых судов. На правом берегу реки Днепр имеется затон Пятницкого. Часть реки Днепр от северной окраины города почти до острова Малый Потемкин называется Херсонским рейдом. Причальные сооружения порта находятся на правом берегу реки Днепр к NE от места ответвления реки Кошевая. От реки Днепр всего здесь имеется десять причалов; нумерация их идет от реки Кошевая. Подводные кабели пересекают реку Днепр в районе города Херсон. Лоцманская служба. В порту Херсон имеется лоцманская станция, осуществляющая проводку судов до портов Николаев, Одесса и обратно, а также швартовку, перешвартовку и съемку со швартовых в порту. Для вызова портового лоцмана капитан судна, следующего в порт Херсон, должен подать заявку по радио капитану порта за 6 ч до прибытия. При вызове лоцмана для съемки со швартовов, для перешвартовки и вывода судна из порта капитан судна подает письменно или в виде телефонограммы заявку капитану порта за 2 ч до готовности судна.

Для вызова лоцмана на проводку судна из порта Херсон в порты Одесса и Николаев капитан судна обязан подать заявку капитану порта письменно или в виде телефонограммы за в ч с последующим уточнением за 2 ч до готовности судна. Портовое оборудование. В порту имеется достаточное количество погрузочно-разгрузочных средств. Ремонт речных судов и лихтеров можно произвести в порту Херсон.

Снабжение. В порту можно пополнить запасы угля, воды и продовольствия. Вода хорошего качества подведена к причалам.

Селение Геройское расположено на южном берегу Днепровского лимана против устья реки Южный Буг. В селении Геройское оборудован портовый пункт Геройск, приписанный к порту Херсон. Берег в близи селения Геройское низкий, от него простирается отмель с глубинами менее 5 м и шириной до 4,1 мили. На отмели в расстоянии до 2,5 мили от берега находятся сваи с глубинами над ними 1,4 - 2,8 м. К Е от селения Геройское в районе островов Вербки ширина отмели 1,3 мили, а в районе острова Янушев ее ширина до 6 кб.

Фарватер, ведущий к селению Геройское, доступен для малых судов. Он состоит из двух колен. Первое колено протяженностью 2,7 мили начинается в 1,5 мили к SЕ от оконечности Аджигольской косы. Проход по фарватеру возможен только днем в хорошую видимость. При повороте с первого колена на второе следует остерегаться затонувшего судна с глубиной над ним 1,7 м, лежащего к SSW от места поворота, а при подходе к селений — подводного препятствия с глубиной над ним 0,8 м, расположенного с северо-восточной стороны фарватера в 7,5 кб к NW от Геройского створа. Капустинский створ знаков, установленных на южном берегу Днепровского лимана в 2,3 мили к от селения Геройское, ведет по первому колену фарватера.

Геройский створ знаков, установленных на западной окраине селения Геройское, ведет по второму колену фарватера в небольшую бухту у селения Геройское.

Затонувшие суда с глубиной над ними 1 м лежат на северной стороне Днепровского лимана в 2,8 и 5,9 миля к SSЕ от маяка Средний Харловский. Над вторым судном выставляется светящий буй.

Подводное препятствие с глубиной над ним 1,6 м расположено в 4,8 мили к SЕ от маяка Средний Харловский.

Мыс Станислав выступает от северного берега Днепровского лимана в 8,8 мили к SЕ маяка Средний Харловский. На этом высоком и обрывистом мысе расположено селение Станислав, в котором приметна церковь. Мыс Станислав окаймлен отмелью с глубинами менее 5 м и шириной до 1,8 мили.

В долине, находящейся к Е от мыса Станислав, раскинулось селение Широкая Балка. Далее к Е во второй долине находится озеро Софиевское, а рядом с ним селение Софиевка.

Херсонский морской канал протяженностью 21,3 мили и шириной 70 м прорыт в восточной части Днепровского лимана. Им пользуются морские суда, идущие в порт Херсон. Канал начинается в 8,8 кб к SSЕ от оконечности Аджигольской косы, ответвляясь от Бугcко-Днепровско-Лиманского канала. Херсонский морской канал состоит из трех колен. Поворот из Бугско-Днепровско-Лиманского канала на первое колено Херсонского морского канала производится на линии створа Аджигольской косы.

Начало и конец первого колена и западная часть второго колена Херсонского морского канала проходят среди глубин более 8 м, но следует иметь в виду, что местами к каналу близко подходят отмели с глубинами менее 5 м. Восточная часть второго колена и третье колено проходят среди глубин менее 10 м. Средства навигационного оборудования. Херсонский морской канал оборудован створами светящих знаков. Бровки канала ограждаются вехами, светящими и несветящими буями.

Предупреждения. 1. Мореплаватели не должны полностью полагаться на плавучие предостерегательные знаки, так как они могут быть снесены со штатных мест. Следует идти по створам канала. 2. Необходимо иметь последние данные о глубинах в канале. 3. Зимнее плавучее ограждение после подвижки льда может быть снесено со штатных мест, поэтому плавание по каналу следует осуществлять строго по створам. 4. Расхождение судов вблизи затонувшего судна с глубиной над 15 ним 2 м, находящегося у светящего буя № 49, запрещается. При плавании в этом районе необходимо идти строго по створу.

Первое колено Херсонского морского канала протяженностью 12,7 мили начинается в 8,8 кб к SSЕ от Аджигольской косы. Это колено оборудовано двумя створами маяков, обратными друг другу. 20 Опасности. Вдоль бровок первого колена Херсонского морского канала лежит несколько банок с глубинами; 4,8 - 5 м и подводных препятствий с глубинами над ними 4,3 - , 4,5 м.

Станислав-Аджигольский створ маяков, установленных к N от острова Янушев (46º30΄N, 32º10΄ Е), ведет по первому колену Херсонского морского канала при следовании в порт Херсон. Створ днем зажига Станислав-Аджигольский обратный с т во р м а -яков, установленных на мелководье в 7 кб к SSW от оконечности Аджигольской косы, ведет по первому колену канала при следовании 30 из порта Херсон. Задним маяком является средний маяк створа Аджигольский, установленный в 3, 5 мили от переднего.

Вербчанский створ светящих знаков (46°30΄ N, 32°06' Е) служит для указания места поворота с первого колена Херсонского морского канала на второе. Передний знак створа разрушен 35 (1981 г.). Огни створа Вербчанский зажигаются зимой.

Второе колено Херсонского морского канала протяженностью 8,1 мили начинается в 2,7 мили к SW от мыса Станислав; восточная часть колена проходит через отмель с глубинами менее 5м.

Касперовский створ светящих знаков, установленных на обрывистом берегу в 7,1 мили к Е от мыса Станислав, ведет по второму колену канала.

Знаки часто, особенно по утрам, закрываются стелющейся по реке Днепр дымкой.

Затонувшее судно с глубиной над ним 2 м лежит вблизи 45 правой бровки второго колена канала в 1,4 мили к SSЕ от мыса Станислав. Над затонувшим судном выставляется буй.

Подводное препятствие с глубиной над ним 0,3 м лежит с северной стороны бровки второго колена канала в 1, 2 мили к SSЕ от мыса Станислав.

Район якорных мест №366 расположен в 1,4 мили к SSW от мыса Станислав. Глубины в районе 3,9 - 10 м.

Район свалки грунта №911 находится в 2 милях к SSЕ от мыса Станислав.

Третье колено Херсонского морского канала протяженностью 6 кб 55 начинается в 6 милях к Е от мыса Станислав и ведет до входа реку Рвач, где соединяется с ее фарватером.

Створ светящих знаков Малый Касперовский установленных в устье реки Рвач на косе мыса Кизим, ведет по третьему колену Херсонского морского канала в устье реки Рвач.

Река Днепр является одной из самых значительных рек Восточной Европы. При впадении в Днепровский лиман река образует обширную дельту. Дельта реки Днепр объявлена заповедником. Плавание в ней разрешено только по судоходным рукавам.

В 15 милях от устья у правого берега реки Днепр расположен порт Херсон, подход к которому осуществляется по фарватеру, проходящему по реке Рвач, рукаву Ольховый Днепр и собственно реке Днепр.

В 1, 5 мили ниже города Херсон река Днепр разделяется на два рукава: правый - Ольховый Днепр и левый - Старый Днепр. Эти рукава в свою очередь разделяются на более мелкие рукава. Рукава Старый Днепр и Ольховый Днепр при слиянии образуют широкий средний рукав реки Днепр - Бакай, который низким островом Белогрудый отделяется от рукава Конка. Рукава Бакай и Конка при слиянии образуют Збурьевское гирло; через него суда с малой осадкой могут плавать до порта Херсон и селения Голая Пристань. В южной части дельты реки Днепр находится мелководный залив Збурьевский Кут.

На южном берегу дельты реки Днепр расположены селения Рыбальче, Старая Збурьевка и Голая Пристань.

Река Рвач является северным рукавом реки Днепр. Подходят к ней из Днепровского лимана по створу светящих знаков Малый Касперовский. Оба берега этого входа укреплены дамбами; южная дамба длиннее северной. Оконечность северной дамбы разрушена и ограждается светящим буем левой стороны, выставляемым в 10 м к S от нее.

Светящие знаки установлены на основаниях южной и северной дамб реки Рвач.

Фарватер реки Рвач проходит вначале посредине реки вдоль острова Забич, а далее по створам № 12-8.

В тех местах, где фарватер отступает от середины реки, установлены плавучие предостерегательные знаки.

Рукав Ольховый Днепр ответвляется от реки Днепр вправо в 1,5 мили ниже города Херсон. Посредине входа в рукав лежит остров Малый Потемкин. На правой стороне рукава Ольховый Днепр лежит остров Карантинный, а на левой стороне - остров Большой Потемкин.

Фарватер рукава Ольховый Днепр. Плавание по рукаву Ольховый Днепр осуществляется по фарватеру, состоящему из шести колен и оборудованному створами № 2-7. На участках, не оборудованных створами, суда обычно идут посредине рукава.

Фарватер реки Днепр от устья реки Рвач до порта Херсон вначале пролегает по реке Рвач, а затем по широкому и глубокому плесу, по которому ведет створ светящих знаков № 8. Далее до устья реки Кошевая ведет створ светящих знаков №7, а выше устья реки Кошевая по оси фарватера - створ светящих знаков №6, оборудованный на левом берегу реки Днепр. Этот створ ведет в рукав Ольховый Днепр безопасно от отмели, находящейся вблизи устья рукава Старый Днепр. Затем фарватер тянется по рукаву Ольховый Днепр; по его оси ведут прямой и обратный створы светящих знаков №5, установленные соответственно в устье реки Кошевая и на южном берегу острова Карантинный, и створ светящих знаков №4. Далее до порта Херсон фарватер идет посредине рукава Ольховый Днепр между островами Малый Потемкин и Большой Потемкин, где плавание производится по створу светящих знаков № 3, и затем по основному руслу реки Днепр, где плавание обеспечено створами светящих знаков № 2 и 1.

Средства навигационного оборудования. Фарватер реки Днепр от устья реки Рвач до порта Херсон ограждается вехами, светящими и несветящими буями, опознавательными знаками и оборудован створами светящих знаков.

Створные знаки представляют собой черные деревянные щиты с белой вертикальной полосой посредине, укрепленные на металлических столбах. Плавучие предостерегательные знаки периодически переставляются, в зависимости от изменения направления фарватера, о чем объявляется в извещениях мореплавателям.

Город Херсон, областной центр, расположен на правом, возвышенном берегу реки Днепр и примыкает непосредственно к порту Херсон.

Город имеет железнодорожное и автобусное сообщение с городами Украины.

В навигацию поддерживается регулярное морское сообщение с портом Одесса, портовым пунктом Очаков и с пунктами, расположенными вверх по реке Днепр.

Якорные места. Сухогрузные морские суда становятся на якорь на участке от светящих буев №119 и 120 до запретного для якорной стоянки района №614 (46°37' N, 32°37΄ Е); глубины здесь 6-10 м. Постановка на якорь иностранных судов производится между створными знаками, установленными на левом берегу реки Днепр выше истока рукава Конка, и ниже затона №2.

Якорные места для сухогрузных речных судов находятся в 6 кб от элеватора вверх по реке. Нефтеналивные морские суда должны становиться на якорь на участке от светящих буев №111 и 112 до нефтяных причалов, находящихся в 5,3 кб к W от острова Малый Потемкин. Речные нефтеналивные суда становятся на якорь между островами Карантинный и Малый Потемкин.

При постановке на якорь суда Должны оставлять фарватер свободным для прохода других судов.

Портовые правила. Ниже приводятся выдержки из Обязательных постановлений по Херсонскому морскому торговому порту изд. 1978 г. После указанной даты информация о переиздании с Украины не поступала, и правила, приведенные в Обязательных постановлениях, могут существенно отличаться от портовых правил, действующих в настоящее время. Копию действующих портовых правил мореплавателям следует получить у администрации порта.

4. Акватория порта Херсон включает в себя реку Днепр от линии, соединяющей вход в затон консервного комбината на правом берегу с причалом профилактория на левом берегу, и далее вниз до устья по рекам Днепр, Кошевая и рукаву Конка. Западная часть акватории порта представляет собой восточную часть Днепровского лимана, ограниченную с W линией, соединяющей селение Геройское и оконечность Аджигольской косы, исключая акваторию Бугско-Днепровско-Лиманского канала.

6. Самой опасной частью порта объявляется акватория реки Днепр от причала № 10 до входа в реку Кошевая и далее по этой реке до наплавного моста.

Предупреждение. Капитаны судов должны вести тщательное наблюдение за движением судов в этой части акватории порта, строго выполнять МППСС-72 и настоящее Обязательное постановление.

7. Капитаны судов, следующих в порт, обязаны сообщить время подхода судна к месту приема лоцмана (внешний рейд порта Одесса) за 48 и 24 ч, а уточненное время подхода за 4ч.

8. Капитан судна должен информировать администрацию порта о всех задержках в пути.

9. Капитан судна, идущего в порт, сообщает следующие сведения:

а) название судна;

б) откуда идет судно;

в) наибольшую длину судна;

г) осадку судна носом и кормой;

Порт Кальяри

Порт Кальяри, сооружен у северного берега залива Кальяри в 20 милях к NNW от мыса Карбонара; он является самым крупным и наиболее защищенным из портов острова Сардиния.

Порт доступен для судов длиной до 220 м и с осадкой до 7.1 м.

Порт состоит из Внешней и Внутренней гаваней, защищенных от ветра и волнения молами. Гидрометеорологические сведения. Сильные ветры от ENE вызывают сильное волнение, а иногда сильное северное течение, которое вынуждает суда, стоящие на якорном месте и испытывающие сильную бортовую качку, ложиться на борт. Лоцманская служба. Лоцманская проводка обязательна для судов валовой вместимостью более 300 рег. т. Вызов лоцмана осуществляется с помощью Международного свода сигналов. Лоцман встречает суда южнее подходного светящего буя. Связь с лоцманом осуществляется на УКВ, каналы 16 и 14. Буксиры встречают суда у входа во внешнюю гавань. Движение судов без лоцмана от подходного светящего буя до входа в порт запрещено. Проводка судов в порт осуществляется только днем; выходить из порта судам разрешается с 6 до 24 часов.

Портовое оборудование. В порту есть плавучий кран грузоподъемностью 60 т и несколько самоходных кранов грузоподъемностью до 25 т.

Ремонт. В порту расположена судоверфь с двумя эллингами. Имеется плавучий док. Может быть выполнен мелкий ремонт механизмов.

Снабжение. В порту можно получить жидкое топливо, воду и продовольствие. Станции и сигналы. Сигналы, регулирующие движение судов в порту, поднимаются на флагштоке четырехгранной башни таможни. Черный прямоугольник с белой горизонтальной полосой днем и три красных огня, расположенные по вертикали, ночью означают, что вход судов в порт и выход из него запрещены. Якорные места: суда становятся на якорь в 1,2мили от входа в порт, глубины около 15-20м,грунт якоря держит хорошо, преимущественно песок с ракушкой.

Таблица 2.9 – Сведения о портах, местах укрытия и якорных стоянках

№п/п

Наим-ие

Адмирский № карты

№ Лоции и стр. описания

Местные правила плавания, штормовые сигналы

1

2

3

4

5

1

П.Варна

39170

Лоция Черного моря

В условиях плохой видимости менее 500м плавание по каналам запрещено. До получения свободной практики держать поднятым сигнал «Q» (Кэбэк)

2

П.

Текирдаг

33203

Лоция Мраморного моря

Лоцманская проводка обязательна. Связь круглосуточно по УКВ, канал 16

3

о.Лемнос порт Мудрос в бухте Мудрос

33205

38214

Лоция Эгейского моря

В гавань входить средним проходом. Ширина на фарватере 2 кб., глубина 11м. Идти курсом 3300 на 5W, оконечность о. Алого. Как только св. зн. Сагради прийдёт на пеленг 730, нужно лечь на него курсом 250, приведя прямо на косу мыс Калойераки. Этим курсом следовать до тех пор, пока северная оконечность о. Алого не прийдёт на пеленг 2920.

4

О.Керкира

35304

Лоция Ионического моря

Ширина входа в гавань 0,5 кб. Глубины в ней 5 м. При следовании в гавань с Е, мыс Мотонсос следует оставлять на расстоянии более 2кб. Предупреждение глубины гавани острова могут отмечаться от глубин, указанных на карте. Светящий знак Керкира установлен на NE от входа в гавань.

5

П. Чивитавекья

38381

Лоция Тирренского моря

Порт окаймлен местами осыхающей илистой отмелью глубинами менее 5 м, на расстоянии от береговой линии до 6 кб.

В гавани порта надлежит идти курсом ENE.

Войдя в гавань, нужно идти к месту стоянки, придерживаясь заданного берега.

На якорь можно становится на глубинах 13-18 м, грунт здесь вязкий ил.

1.6 Выбор пути на морских участках

Выбор пути выполняется на основании анализа всех условий плавания с учётом осадки судна, его мореходных качеств и эксплуатационных требований. Выбираемый путь должен удовлетворять правовым ограничениям (территориальные воды иных государств, запретные и опасные районы и пр.), обеспечивать навигационную безопасность плавания и предотвращение угрозы столкновения с другими судами. Среди вариантов, удовлетворяющих этим требованиям, выбирается наиболее экономичный путь. Этот этап работы оформлен на генеральных картах, включающих и порт выхода и порт назначения.

В практике морского судоходства найвыгоднейшим (оптимальным путем) между двумя заданными точками является тот путь, который данное конкретное судно при сложившейся гидрометеорологической обстановке проходит за кратчайшее время при минимальной затрате ресурсов, обеспечении безопасности мореплавания и сохранности перевозимых грузов.

В то же время при выполнении конкретных переходов могут задаваться частные критерии оптимальности.

Выбор критериев оптимального маршрута перехода определяется поставленной перед судном задачей.

По навигационным и метеорологическим пособиям и картам изучается район предстоящего перехода, в особенности – его гидрометеорологические характеристики, вероятные погодные условия, вероятность опасных явлений (сильный шторм, плохая видимость и др.), глубина и навигационные опасности, система передачи навигационной и гидрометеорологической информации, радиотехнические СНО, основные пути движения судов, организация проводки судов береговыми гидрометеоцентрами (БГМЦ) или научно-исследовательскими судами погоды (НИСП). На основе этих данных и квалифицированной оценки всех факторов производится выбор наивыгоднейшего маршрута перехода.

1.7 Подготовка технических средств навигации

Таблица №1.7.1 – Технические средства навигации.

Тип,

Марка ТСН

Условия

Измеряемый

параметр

СКП

Одного измерения

Модуль градиента параметра

Радиопеленгатор «Рыбка -М»

Днем,

ночью визир

Радиопеленг пеленг

 1,0

 2,1°

1

ПИ РНС

КПИ – 5Ф

Измерение радионавигац. параметров

0,1-0,3 мкс

Вспомогательная РЛС «МИУС»

Эл. визир Шкалы 48 Шкалы 812

Пеленг Дистанция Дистанция

1,2°

 1,2 % от Д

1,0 % от Д

1

Основная РЛС «Донец - 2 »

Эл. визир Шкалы 48 Шкалы 812

Пеленг Дистанция Дистанция

0,7

1,0 % Д

 0,7 % Д

1

Гирокомпас «АМУР – 2М»

Курс

Пеленг

1°

Лаг «ЛГ-2М»

0 5 уз.

Более 5 уз.

Скорость Скорость

0,1 уз

0,3 уз

Магнитный комп. «УКП М - 3»

КУРС

ПЕЛЕНГ

 1,5

Спутниковая навигационная система GPS -«ГЛОНАСС»

контроль движения (скорость, пройденное расстояние)

местоположе-ния дистанция до точки поворота

30 м

5 м (в дифференциальном режиме)

Эхолот «НЭЛ –5М»

До 5 м

510 м

1020 м

Более 20 м

Глубина

Глубина

Глубина

Глубина

 0 м.

0,3 м

0,7 м

0,9 м

Подготовка судовых технических средств навигации к работе в рейсе выполняется в соответствии с инструкцией по их эксплуатации. С приходом аппаратуры в рабочее состояние, проверяются ее технические параметры. Аппаратура считается в рабочем состоянии, если ее параметры в рабочем режиме соответствуют техническим условиям завода-изготовителя, устанавливаются или уточняются поправки приборов. Также приборы укомплектовываются ЗИПом (обязательно).

Рабочее состояние технических средств проверяется следующим образом:

для гирокомпаса – постоянством контрольных пеленгов береговых ориентиров, если за время стоянки он не выключается;

для приемоиндикатора СНС – наличием индикации данных о последних обсервациях;

для приемоиндикатора РНС- постоянством отсчетов навигационного параметра.

В печатающих устройствах проверяется наличие бумаги, включаются тумблеры датчиков и видов печати, делается контрольная распечатка, устанавливается выбранный интервал печати для портовых вод. Кроме того, устанавливаются показания времени курсографа, делается контрольная распечатка, на курсограме делается отметка времени.

Проверяется наличие времени, бумага в эхолоте и при необходимости устанавливается сигнализация опасной глубины. Выбираются датчики информации навигационного комплекса или видеопрокладчиков, очищается оперативная память ЭЦВМ.

Включается сигнализация автоматического контроля для удержания судна в заданной полосе движения.

Ограничения характерные для технических средств и способов навигации.

Магнитный компас. Недостатком магнитного компаса является то, что девиация меняется с изменением широты района плавания и перевозимым грузом. Правильность табличных значений девиаций контролируется путём сличения показаний магнитного и гироскопических компасов. Девиация уничтожается по необходимости (с обязательным составлением таблицы девиации), как правило, не реже одного раза в год. Остаточная девиация у главного магнитного компаса не должна превышать - 3, а у путевого - 5.

Гироазимуткомпас. Основным недостатком гироазимуткомпаса является возможность неожиданного ухода из меридиана, в режиме «Гирокомпаса», при маневрировании. Достоверность информации гирокомпаса следует систематически контролировать путём сличения его показаний с показаниями магнитного компаса. Сличения выполняются каждый час, а при приближении к опасности – чаще. Также, для того чтобы избежать неожиданный уход из меридиана, необходимо переключить на режим «Гироазимута», перед началом маневрирований. Постоянная поправка гироазимуткомпаса определяется после: длительной стоянки судна; ремонта периферийных приборов; выявления изменения поправок; периодически, во время плавания судна. Расхождение времени по курсограмме не должно превышать 10 минут за вахту. Если при разовом определении поправки в рейсе её величина отличается от учитываемой более чем на 2 или средняя величина 4 – 5-ти определений поправок отличается от постоянной поправки более чем на 1, следует принять меры к выяснению причин такого расхождения.

Лаг. Лаг как и всякий прибор дает показания с некоторой ошибкой. Для того чтобы измерить действительное расстояние с помощью лага, пройденное судном, показания лага следует исправлять соответствующей поправкой. Поправка лага называется величина выраженная в процентах, и служащая для перехода от расстояния, показанного лагом, к фактически пройденному судном расстоянию относительно воды.

Радиолокационная станция. РЛС имеет большие систематические погрешности угломерного устройства. Также недостатком РЛС является значительный разброс дальности обнаружения объектов в зависимости от гидрометеоусловий и наличия теневых секторов. Если теневые секторы находятся впереди траверза, необходимо периодически отворачивать с курса для их просмотра. Поправки угломерного и дальномерного устройства определяются на стоянке судна по точечным ориентирам. Радиодевиация определяется и компенсируется не реже одного раза в год.

Эхолот. Поправка эхолота определяется путём сличёния глубин измеренных эхолотом с глубинами, измеренными ручным лотом по обоим бортам судна в районе установки вибраторов. Перед измерением глубин проверяют частоту вращения исполнительного двигателя эхолота и размеренность ручного лота.

Хронометр. По последовательным значениям поправок хронометра ежесуточно вводится ход хронометра, который не должен превышать 4-х секунд при суточной вибрации хода до 2,5-й секунд. Ход секундомера проверяется по хронометру. Часы и лента риверсографа согласовываются с хронометром один раз в сутки. Допустимое расхождение не более 20 секунд.

Приёмоиндикаторы РНС. Правильность информации приёмоиндикатора РНС контролируется обсервациями, периодически выполняемыми с помощью других технических средств. При этом возможно проверка индикатора каждого канала РНС путём определения линий положения, параллельных изолиний радионавигационного параметра нанесённых на радионавигационную карту.

Приёмоиндикаторы СНС. В приёмоиндикаторах СНС точность спутниковой обсервации зависит от различая систем координат, в которых работает СНС и составлена навигационная карта.

Обслуживание судового навигационного оборудования включает в себя комплекс мероприятий направленных на обеспечение в период навигации постоянной готовности к действию «безотказной работе».

При внешнем техническом осмотре проверяют состояние и исправность дверок, блокировок, крепления, окраски и амортизации.

При внутреннем осмотре проверяют состояние и исправность монтажных проводов, и их крепление, механической прочности, деталей узлов, и блоков систем, контактов поверхностей и остальных разъемов.

Во время технических осмотров, выполняемых при включенной аппаратуре, проверяют соответствие показаний всех измерительных приборов номинальным значениям, контролируют исправность ламп и полупроводниковых приборов.

Глава 2. Проектирование перехода

2.1 Подъём карт

При подъёме карт выполняется как минимум следующее:

- обводятся красным карандашом опасные для данного судна изобаты и отдельные опасности с учётом его осадки, приливоотливных и сгонно-нагонных колебаний уровня моря;

- наносятся границы территориальных вод, запретных для плавания и постановки на якорь районов и районов действия местных правил;

- приводится к году правил магнитное склонение;

- пересчитываются для высоты мостика своего судна и отличаются на карте дугами окружностей от маяков дальность видимости огней маяков;

- намечаются приметные ориентиры для визуальных и радиолокационных обсерваций;

- отмечаются границы действия радиомаяков вдоль пути судна, надписываются их позывные и частоты;

- предвычисляются и отмечаются вдоль линии пути сведения об освещённости.

2.2 Предварительная прокладка

После изучения и анализа всех условий плавания выполняется предварительная прокладка. Такая прокладка вначале производится на генеральных картах, что даёт общую ориентировку и позволяет наметить протяжённость и продолжительность плавания по участкам, выявить место и время прохождения сложных и опасных участков, где потребуется временная вахта на мостике. После окончания работы на генеральных картах предварительную прокладку переносят на путевые и частые карты с выполнением необходимых расчётов, результаты которых заносятся в таблицу:

Таблица№2.2.1 – Предварительные расчёты перехода.

№

п/п

ИК

Плавание

S мили

V (уз)

Время

На курсе

Точки поворота

Ориентир, ИП (Д)

в момент поворота

Т оп.

Т суд.

φ>с.>(N)

λ>c>(Е)

1

2

3

4

5

6

7

8

9

1

Выход

из

по

рта

07.00

06.05.

2006

46° 36,4

32° 36,2

2

228°

1,8

9.0

00.12

07.12

46° 35,9

32° 35,8

Створ№1 38,4°/1,9

3

250°

0,7

9.0

00.05

07.17

46° 35,6

32° 34,8

Створ№2 250°/0,2

4

281,7°

0,7

9.0

00.05

07.22

46° 35,7

32° 32,7

Створ№3 281,7°/1,0

5

266°

1,3

9.0

00.09

07.31

46° 35,3

32° 30,8

Створ№4 266°/0,5

6

234,9°

1,0

9.0

00.06

07.37

46° 35,0

32° 29,5

Створ№5 234,5°/0,6

7

226,5°

1,0

9.0

00.06

07.43

46° 34,2

32° 28,5

Створ№6 226,5°/0,6

8

240,1°

1,4

9.0

00.09

07.52

46° 33,5

32° 26,7

«99»ЗлПр 200°/0,1

9

268,2°

1,3

9.0

00.09

08.01

46° 33,5

32° 25,9

Створ№8 268,2°/0,2

10

236,2°

1,3

9.0

00.09

08.10

46° 32,8

32° 23,2

Створ№9 236,2°/0,1

11

269,2°

0,6

9.0

00.04

08.14

46° 32,9

32° 21,5

Створ№10 269,2°/0,5

12

287,6°

0,5

9.0

00.03

08.17

46° 32,8

32° 20,6

Створ№11 287,2°/0,1

13

254,9°

0,6

9.0

00.04

08.21

46° 32,5

32° 17,2

Мк Касперовский 20°/0,2

14

255,9°

8,0

9.0

00.53

09.14

46° 31,6

32° 05,6

Мк о.Вербки 181,6°/1,8

15

289°

13,0

9.0

01.26

10.40

46° 35,7

31° 48,3

Пр 1,5с2М 205°/1,0

16

268,3°

8,0

9.0

00.53

11.33

46° 35,2

31° 36,8

Ч 10М 289°/0,8

17

249,1°

3,0

9.0

00.20

11.53

46° 34,8

31° 33,0

Мк о.Первомайский 180°/0,4

18

270°

1,0

9.0

00.26

12.19

46° 34,8

31° 31,6

Мк Кинбурский 270°/0,5

19

314,7°

3,0

9.0

00.20

12.39

46° 35,8

31° 29,5

Мк Викторовский 314,7°/1,9

20

248,9°

2,9

9.0

00.19

12.58

46° 34,9

31° 26,1

Мк Березань 320°/2,0

21

217°

180

9.0

20.00

08.58

44° 09,2

29° 02,3

Мк Констанца270° (18,0)

07.05.

2006

22

201°

93,0

9.0

10.20

19.18

42° 43,2

28° 12,1

Мк Эмине270° (17,0)

23

177°

48,0

9.0

05.20

00.38

41° 53,6

28° 20,0

Мк Кору270(°13,0)

08.05

2006

24

134°

50,0

9.0

05.33

06.11

41 °18,0

29° 08,0

Мк Анадолу176° (4,6)

25

180°

4.0

9.0

00.27

06.38

41°14,0

29° 08,0

Мк Румели 2700/0,9

Мк Анадолу 1380/1,3

26

210°

2,0

9,0

00.13

06.51

41°12,3

29°07,5

Мк Филь 1230/0,4

Мк Чалы 3030/0,4

27

223°

1,9

9,0

00.13

07.04

41° 10,9

29 °05,0

Мк Дикиликия 3030/0,2

Мк Кавак 1330/0,3

28

219°

1,9

9,0

00.13

07.17

41°09,4

29°03,5

Мк Бююкдере 3030/0,6

Мк Мола 1230/0,8

29

180 °

0,55

9,0

00.04

07.21

41°08,9

29°03,5

Мк Мола 900/0,7

Мк Киреч 2480/0,2

30

146°

1,9

9,0

00.13

07.34

41°07,4

29°04,8

Мк Истинье 2470/1,0

Мк Гюмюшсую670/0,8

31

223°

1,3

9,0

00.09

07.43

41°06,3

29°03,6

Мк Канлиджа 1100/0,3

32

180°

1,1

9,0

00.07

07.50

41°05,0

29°03,6

Мк Ашыян 2700/0,1

33

225°

0,6

9,0

00.04

07.54

41°04,5

29°03,0

Мк Кандиллии1130/0,3

Мк Бебек 2930/0,2

34

180°

0,4

9,0

00.03

07.57

41°04,1

29°03,0

Мк Кандиллии 760/0,5

Мк Акынты 2700/0,1

35

207°

1,2

9,0

00.08

08.05

41°03,0

29°02,3

Мк Дефтердар3370/0,2

Мк Бейлербейн 1370/0,4

36

232°

2,4

9,0

00.16

08.21

41°01,6

28°59,7

Мк Салыпазары

3020/0,4

Мк Кызкулеси 1220/0,4

37

184°

1,8

9,0

00,12

08.33

40°59,6

28°59,5

Мк Инджи 1020/1,1

Мк Ахыркапы 3370/0,7

38

182°

6,7

9,0

00,45

09.18

40°55,2

28°52,8

Мк Емилькей 322 ° (3,0)

39

255°

78,0

9,0

08.40

17.58

40°46,2

27°37,0

Мк Домуз 170.5° (6,0)

40

245°

31,0

9,0

03.27

21.25

40°25,9

26°44,6

Мк Гелиболу 246°(3.0)

41

232.5°

3,3

9,0

00,22

21.47

40°23,9

26°41,2

Мк Гелиболу 348° (0,8)

42

219°

6.4

9,0

00,43

22.30

40°18,2

26°36,0

Мк Каракова 300° (0,6)

43

230°

8,2

9,0

00,55

23.25

40°13,6

26°22,8

Мк Акбаш 258° (1,8)

44

243°

4.2

9,0

00.28

23.53

40°11,6

26°22,8

Мк Эджедбад 244° (1.4)

45

174°

3.3

9,0

00,22

00.15

40°08,5

26°23,2

Мк Намазгях 312° (0.4)

09.05

2006

46

226°

5.8

9,0

00.39

00.54

40°04,2

26°17,8

Мк Каранфиль 26° (1.6)

47

236°

7,2

9,0

00.48

01.42

40° 01,9

26 °12,5

Мк Кумкале 194/°1,5

48

268°

9,9

9,0

01.06

02.48

40° 01,5

26 °00,0

Мк Тавшан 150°/6,0

49

208°

142,9

9,0

15.53

18.41

37° 55,0

24 °33,0

Мк Мандилли 318°/1,4

50

225°

20,0

9,0

02.13

20.54

37° 41,7

24° 17,1

Мк Айос-Николайос 140°/2,1

51

211°

90,0

9,0

10.00

06.54

36° 25,5

23° 17,4

Мк Малеас 290/°4,5

10.05.

2006

52

264°

39,5

9,0

04.23

11.17

36° 20,0

22° 18,0

Мк Тенарон 76°/12,0

9,0

306°

91,0

9,0

10.06

21.23

37° 13,5

20° 47,3

Мк Строфадес 90°/10,0

54

336°

63,0

9,0

07.00

04.23

38° 12,1

20° 16,0

Мк Ерогомбос 95°/4,0

11.05.

2006

55

351°

63,0

9,0

07.00

11.23

39° 14,6

19° 57,3

Мк Лака 90°/9,0

56

314°

48,0

9,0

06.20

17.43

39 °46,1

19° 11,2

Мк Кастри 60/°11,0

57

252°

39,0

9,0

04.20

22.03

39° 37,2

18° 25,2

Мк Санта-Мария-де-Лука 341°/12,0

58

224°

158

9,0

17.33

15.36

37° 42,3

16° 04,0

Мк Спартивенто345°/12,6

12.05.

2006

59

298°

27,0

9,0

03.00

18.36

37° 56,4

15 °34,0

Мк Реджо-де Калабрия 42°/4,6

60

26°

18,0

9,0

02.00

20.36

38° 12,3

15° 38,2

Мк Пеццо 96°/2,3

61

43°

4,3

9,0

00.29

21.05

38° 15,4

15 °43,2

Мк Педоро 265°/3,8

62

0°

65,0

9,0

07.13

04.17

39 °22,0

15 °43,2

Мк Паоло 90,0°/13,2

13.05.

2006

63

312°

118

9,0

13.07

17.24

40° 40,1

13° 46,5

Мк Искья 56°/4,7

64

303°

148

9,0

16.27

09.51

42° 04,6

11 °00,0

Мк Джильо346°/19,0

14.05.

2006

65

199°

193

9,0

21.27

07.18

39° 00,0

09° 36,0

Мк Карбонара 304°/11,3

15.05.

2006

66

295°

26,0

9,0

02.53

10.11

39° 10,9

09 °06,1

Мк Кальяри 85°/2,9

∑S=1972миль ∑T=219.11 ч ∑V=9.0уз

2.3 Приливные явления

Учитывая то, что величины приливоотливных явлений на всей акватории Чёрного моря, незначительны, расчёт приливов выполняется только для портов назначения на 5 суток планируемой стоянки. Время наступления полных и малых вод и их высоты для основных и дополнительных пунктов определяются по таблицам приливов, а результаты расчёта заносятся в таблицу.

Таблица №2.3.1 – Приливы

Дата

Утренние воды

Вечерние воды

ПВ

МВ

ПВ

МВ

Тс

h

Тс

h

Тс

h

Тс

h

15.05

06.57

0,3

01.35

-0,1

19.24

0,4

13.21

0,0

16.05

07.41

0,3

02.24

-0,1

20.07

0,5

14.01

0,0

17.05

08.21

0,3

02.48

-0,1

20.47

0,5

14.37

0,0

18.05

08.58

0,3

03.21

-0,1

21.24

0,5

15.10

0,0

19.05

09.33

0,3

03.50

-0,1

22.00

0,5

15.40

0,0

2.4 Оценка точности места

Навигационная безопасность мореплавания обеспечивается счислением пути судна и периодическими обсервациями только с учётом их точности, которая традиционно оценивается среднеквадратической погрешностью СКП (М), вероятность которой составляет Р = 63%.

Однако «Стандартами точности судовождения» ИМО для оценки точности текущего (счислимого) места судна принята вероятность Р = 95%. Этому требованию практически удовлетворяет круг радиусом R = 2 мили.

Требования к точности судовождения при плавании в любой зоне (стеснённого плавания, прибрежная зона, зона открытого моря), допустимое время плавания по счислению, значения СКП измерения возможных на переходе навигационных параметров, а также формулы для расчёта СКП счисления(М>с>>t>), СКП счислимого места (М>сч>), СКП возможных обсерваций (М>о>) приведены в таблицах №2.4.1 -№2.4.6 . Руководствоваться их данными необходимо при ведении исполнительной прокладки.

Таблица№2.4.1 -Количественные параметры Международного стандарта точности плавания.

Зона судна

плавания

Радиальная СКП определения места

Частота обсерваций

Допустимое время обработки параметров

Зона стеснённого плавания

- акватория портов, гаваней

520 м

непрерывно

мгновенно

- узкие (100200м) каналы, фарватеры

0,15 их ширины

15 мин

0,51 мин

Прибрежная зона

-фарватеры шириной 220кбт

0,2 их ширины

15 мин.

0,51 мин.

- СРДС

0,2 ширины полосы движения (15кб)

1030 мин.

13 мин.

- рекомендованные пути до 25 миль от берега

2% от расстояния до берега, но не  2 миль

2030 мин.

13 мин.

- рекомендованные пути в расстоянии  25 миль от берега

не  2 миль

12 часа

510 мин.

Зона открытого моря

2% от расстояния до навиг. опасности, но не  2 миль

24 часа

1015 мин.

Таблица №2.4.2 -Допустимое время плавания по счислению (мин.).

Кратчайшее расстояние до навигационной опасности, (мили)

Допустимая Р=95 погрешность места М>д> (мили)

Погрешность последней обсервации М>o> (Р = 95%) мили.

 0,1

0,1

0,25

0,5

1,0

2,0

10

0,4

12

12

9

-

-

-

20

0,8

28

28

27

22

-

-

30

1,2

48

48

47

44

27

-

40

1,6

72

72

71

68

56

-

50

2,0

100

100

97

97

99

-

60

2,4

132

132

131

129

120

73

70

2,8

168

168

167

165

157

118

80

3,2

208

208

207

206

198

162

90

3,6

252

252

251

250

242

210

100

4,0

300

300

300

298

291

260

Таблица №2.4.3 - Вероятность обнаружения подходного буя в зависимости от точности места и расстояния до буя.

СКП места, М (мили)

Дальность обнаружения буя (мили)

2,5

3,0

3,5

4,0

4,5

5,0

0,5

1

1

1

1

1

1

1,0

0,956

0,989

0,9982

0,9997

1

1

1,5

0,753

0,865

0,934

0,973

0,989

0,9963

Таблица №2.4.4 - Значение коэффициента К>р2> в зависимости от заданной вероятности (Р>зад>) при неизвестных элементах эллипса погрешностей.

Р>зад.>

0,950

0,990

0,993

0,997

0,999

К>р2>

1,73

2,15

2,23

2,41

3,0

Таблица№2.4.5 – Значения Средней квадратичной погрешности навигационных параметров.

Навигационный параметр (НП)

Средст ва измерения Н.П.

СКП Н.П. (из опыта плавания)

Навигационная функция

Навигационная изолиния

Направление и модуль градиента Н.П.

1

2

3

4

5

6

Высота светила (h)

Навиг. секстан (СНО)

±0,4  0,8

±0,6 ÷ 1,2

sin h = sinxsinδ+cosx cosδxcos (t>гр>-λ)

Круг равных высот - малый круг с центром в полюсе освещения и сферическим радиусом R = = z = 90 - h

τ = Ac

g = 1

Горизонтальный угол (α)

Навиг. cекстан

±1,1 ÷ 2,1'

cos α = =

где D>1,2 >– расстояние до ориентиров;

d – расстояние между ориентирами

Изогона – окружность, проходящая через оба ориентира и имеющая вписанный угол «α»

τ =П

g=1.85 H

D

Или

g=0.54β2

D

Где

Н - высота ориентира

Вертикаль-ный угол (β)

Навиг. секстан (СНО)

±0,5÷1,0'

Нxctgβ= √ ((х-х>0>)2 + + (у-у>0>)2)

х, у - рямоугольные координаты точки места измерения

Окружность радиусом D с центром в точке ориентира и имеющая вписанным угол «β»

τ =П>1>+δ±90° - на центр изогоны

g=3438xD

D>1>xD>2>

δ – угол между П>1> и П>2>

Визуальный пеленг

(ИП)

ПГК-2 сопряжён-ный с ГК, пеленга-тор сопряжён-ный с МК

±0,5÷1,6°

±0,8÷1,9°

ctg П = =

или

tg П =

Δφ - разность широт ориентира и судна

Δλ - разность долгот ориентира и судна

φ>m>= φ>c>-φ>ор>

2

ctg П = tgφx cosφxcosecΔλ-sinφxctg Δλ

Δλ=λ>рм >- λ>с>

Прямая, проходящая через ориентир под углом «ИП» к меридиану

τ = ИП -90°

g = 57.3

D

Радиолокационный пеленг (РЛП)

НРЛС

±0,7÷1,9°

±1°-точ.ор.

±2÷3°- мин.

Радиопеленг на радиомаяк (РП)

Радиопе-ленгатор (АРП)

День ±0,9÷2,2°

Ночь ±1,1÷3,0°

D≤100 миль

±1÷±1,5°

D100÷200 миль: ±2,0°

Расстояние до ориентира (D>р>)

НРЛС

Ориентир точечный:

±0,5÷±1%

от D

Береговая линия: ±0,5÷3% от D

D2=Δφ2+ Δλ2xcos2φ

Δφ=φ>с> -φ>ор>

Δλ=λс -λ>ор>

Окружность с центром в точке ориентира и радиусом D. При больших D- изостадия

τ = П ± 180°

«+»-П<180°

g = 1 мили

мили

Сигналы РНС «Лоран-С» в импульсном варианте

КПИ

±0,8÷1,7 мкс.

±1,0÷1,5 мкс.

С фиксацией фазы

±0,4÷0,5 мкс

±2,0÷3,0мкс

Δ D=2 sin ω >x> Δn

2

Плоская гипербола уравнение которой:

;

;

- в сторону ближ. фок

g = 2xsinW/2

Сигналы среднеорбитальных СНС

СНС «ГЛОНАСС»

СНС «GPS»

Диф. режим

±20÷35м

±36м

±3÷5м

cos φ>q> x cosλ>q> –

A2

cos2φ>q> = 1

B2

φ>q>, λ>q ->квазикоординаты

А2=К2 + tg2α

2К

В2 = К2 xcos2 α – sin2 α

К - расстояние от центра Земли до НИСЗ

След пересечения с поверхностью Земли двухполосного гиперболоида вращения

α - угол раствора кругового конуса, в вершине которого НИСЗ

на t >зам>

Таблица №2.4.6 – Расчёт Средней квадратичной погрешности места судна.

Характеристика места судна

Формула для расчёта радиальной (круговой) СКП места судна

Примечание

1

2

3

Счислимое место судна

М>сч>=(мили)

М>о>-СКП последней обсервации (мили)

М>с>>t>> >–СКП счисления (мили)

СКП счисления пути судна

М>с>>t>> >=0,7 x К>с> x tч(мили), при t<2ч

М>с>>t>> >= К>с>xч(мили), при t> 2ч

К>с> -коэффициент счисления в районе

t - время плавания по счислению (час.)

Обсервованое место по двум пеленгам

М>о >= (мили)

m>n>° -CКП измерения пеленга (град.);

θ -разность пеленгов на ориентиры;

D>1>,D>2 >-расстояния до ориентира (мили)

Обсервованое место по трём пеленгам

М>о> =

m>n>°- СКП измерения пеленга (град.);

D>1,2,3>- расстояния до ориентира (мили);

α, β -углы между пеленгами (град.)

«Крюйс-пеленг»

М>со> = (мили)

М>о> -СКП в определении места по двум пеленгам

М>ot> -СКП с счислениями за время между П>1> и П>2>

θ -разность пеленгов

Обсервованое место по пеленгу и дистанции до одного ориентира

М>о> = (мили)

m>n>o - СКП измерения пеленга (град)

m>D> - СКП измерения расстояния до ор-ра (кб)

D – расстояние до ориентира (кб)

Обсервованое место по двум дистанциям

М>о> = (мили)

θ – угол между направлениями на ор-ры (град)

m>D1,2> - СКП измерения расстояния (мили)

При m>D1> = m>D2> = m>D> – М>0> = 1,4m>D>

sin θ

Обсервованое место по трём дистанциям

М>о> = (мили)

m>D> - СКП измерения расстояния до ор-ра (мили)

θ – угол между направлениями

на ор-ры (град.)

«Крюйс-расстояние»

М>C>>о> = (мили)

М>o> -СКП определения места по расстояниям до двух ор-ров (мили): (х).

М>С>>t> -СКП счисления за время между D>1> и D>2 >(+)

θ – угол между Л.П.>1> и Л.П.>2> в точке пересечения D>1> и D>2>

Обсервованое место по двум горизонтальным углам трёх ориентиров

М>о> = (мили)

D>1,2,3 >-расстояния до ориентиров (мили)

m>α>́ - СКП измерения углов (угл. мин.)

d>1-2>,>2-3 >- расстояния между ориентирами (мили)

θ - угол пересечения линий положения (град.)

Обсервованое место по горизонтальному углу к пеленгу на один из ориентиров

М>о> = (мили)

α- измеренный горизонтальный угол (град.)

m >α> - СКП измерения угла (угл. мин.)

m>n>°- СКП измерения пеленга (град.)

D>2>- расстояние до закрытого ориентира (мили)

d>1-2 >- расстояние между ориентирами (мили)

Обсервованое место по горизонтальному углу и дистанции до одного из ориентиров

М>о >= (мили)

m>α> - СКП измерения горизонтального угла (угл. мин.)

m2>D>> >- СКП измерения дистанции (мили)

D>1> , D>2 >- расстояние до ориентиров (мили)

d - расстояние между ориентирами (мили)

Обсервованое место по пеленгу на ориентир и высоте светила

( П и h )

М>о >= (мили)

m>h> - СКП измерения высоты светила (угл. мин.)

m>n>> >- СКП измерения пеленга на ориентир (град.)

D - расстояние до ориентира (мили)

θ – угол пересечения линий положения (град.)

Обсервованое место по секторным РМ КАМ или РНС с использованием радионавигационных карт

М>о >= (мили)

m>зн >- СКП в определении Орт.П (знаки)

m>v>> >- СКП измерения радионавигационного параметра (мыс, ф. ц…..)

Δ –разность оцифровки соседних гипербол (зн., мкс, ф. ц…..)

L -расстояние в милях

Обсервованное место по спутниковой РНС

М>о> = m>p>xsec h>ср>x = m>p>xГ

m>p> - CКП определения расстояния до НИСЗ

h>cp> - средняя угловая высота НИСЗ

ΔA -разность азимутов между парами НИСЗ

Г- геометрический фактор
Заключение

В настоящей курсовой роботе рассмотрен вопрос о навигационной подготовке перехода по маршруту порт Херсон- порт Кальяри.

Общая протяжённость маршрута 1927 мили. Переход осуществляется в мае месяце. Сложными участками на переходе являются: проливы Босфор и Дарданеллы, районы между островами в Эгейском море, Мессинский пролив. Произведён обзор навигационных гидрографических условий с последующей оценкой точности определения места.

На сложных участках наиболее точными способами определения места являются: «по трём пеленгам», «по трём дистанциям». Кроме традиционных способов определения места на маршруте возможна обсервация по РНС «Лоран С» и СНС «НАВСТАР» и «ГЛОНАСС».

Маршрут перехода проходит через территориальные воды Турции и Греции, Италии. При прохождении территориальных вод используется принцип мирного прохода.

Список использованной литературы

1. Рекомендации по организации штурманской службы на судах (РШС-89).- М.:ЦРИА "Морфлот", 1989.-186 с.

2. Лесков М.М., Баранов Ю.К., Гаврюк М.И. Навигация 2-е издание, перераб. и доп. - М.: Транспорт, 1986-247 с.

3. Ермолаев Г.Г. Морская лоция - 4-е изд. - М.: Транспорт, 1982.-392 с.

4. Ермолаев Г.Г. Судовождение в морях с приливами 2-е изд. - М.: Транспорт, 1986.-254 с.

5. Ермолаев Г.Г Справочник капитана дальнего плавания. - М.: Транспорт, 1988.-143 с.

6. Кондрашихин В.Т. Определение места судна - 2-е изд. - М.: Транспорт, 1989.-169 с.

7. Красавцев Б.И. Мореходная астрономия – 3-е изд. –М: Транспорт, 1986.-302 с.

8. Баранов Ю.К., Гаврюк М.И. и др. Навигация – 3-е изд. Учебник для ВУЗов. С.-П. Лань 1997.-512 с.

9. Устав службы на судах морских пароходств Украины. – Одесса: ДМРФ МТ 1994.-124 с.

10. Международная конференция по подготовке и дипломированию моряков – 1978-М: ЦРИА «Морфлот» 1982.-145 с.

11. Бурханов М.В. Справочная книжка штурмана. – М: Транспорт. – 1986.-236 с.

12. Сборник организационно-распорядительных и других документов и материалов по безопасности мореплавания. – М: в/о «Мортехинформ-реклама», 1984.-264 с.
