1 ПРОХОЖДЕНИЕ СВЕТА ЧЕРЕЗ ГРАНИЦУ ДВУХ СРЕД
1.1. Взаимодействие электромагнитных волн с веществом
1 Согласно классической электронной теории вещество можно рассматривать как систему заряженных частиц. В случае высокочастотных волн, вынужденные колебания могут совершать только электроны. Более массивные заряженные частицы (ядра атомов, ионы) совершают вынужденные колебания под действием низкочастотных волн (инфракрасное излучение).
2 В изотропной среде сила, действующая на заряд q со стороны электромагнитного поля волны, равна
F= qE
+ q
v1/
nE
, 1
где v1
- скорость заряда q;
- фазовая скорость волны, n
– единичный вектор, проведенный в
направлении распространения волны. Так
как v1
. то второе слагаемое, представляет
собой силу Лоренца. оно мало по сравнению
с первым. и им можно пренебречь.
Наиболее сильное воздействие на электроны оказывают световые волны, частоты которых близки к частотам колебаний электронов в атомах или молекулах.
3 В процессе вынужденныхб колебаний заряженных частиц в молекулах вещества периодически изменяются (с частотой падающего света) дипольные электрические моменты молекул. при этом молекулы излучают вторичные электромагнитные волны той же частоты .
4 В оптически однородной и изотропной среде имеет место интерференция первичной и вторичных волн.
В случае падения электромагнитной волны на границу раздела двух различных оптически однорордных и изотропных сред в результате интерференции первичной и вторичных волн образуются отраженнпя волна, распространяющаяся в той же среде, откуда пришла первичная волна, и преломленная волна, распространяющаяся во второй среде.
5 Электрические и магнитные
свойства вещества, определяющие его
поведение под действием световой волны,
характеризуются относительной
диэлектрической проницаемостью
,
удельной проводимостью
и относительной магнитной проницаемостью
.
Для всех веществ в области оптических
частот электромагнитных волн можно
считать, что
=1,
а фазовая скорость этих волн
=C/
2
При падении световой волны на плоскую границу раздела двух диэлектриков с разными значениями относительной диэлектрической проницаемости световая волна частично отражается и частично преломляется.
Отношение скорости с света в вакууме к фазовой скорости света в среде:
n-=с/
=
3
называется абсолютным показателем преломления этой среды. Для любой среды, кроме вакуума, величина n зависит от частоты света и состояния среды (ее температуры, плотности и т.д.). Для разряженных сред (например, газов при нормальных условиях) n1. В анизатропных средах абсолютный показатель преломления зависит также от направления распростанения света и характера его поляризации для характеристики поглащающих сред вводится комплексный показатель преломления.
Относительным показателем
преломления n21
второй среды относительно первой
называется отношение фазовых скоростей
света
1
и
2
соответственно в первой и второй средах:
n21 =
2=n2/n1,
4
где n1 и n2 – абсолютные показатели преломления первой и второй сред. Если n21 1, то вторая среда называется оптически более плотной, чем первая среда.
Нижеприводимые формулы справедливы только для монохроматических волн, длины которых на много раз больше межмолекулярных расстояний в среде.
1.2
.ОТРАЖЕНИЕ
И ПРЕЛОМЛЕНИЕ СВЕТА ДИЭЛЕКТРИКАМИ
При падении световой волны на идеально плоскую границу раздела двух диэлектриков, размеры которой значительно превышают длину волны, угол между направлением распространения отраженной волны и нормалью к границе раздела i1(угол отражения) равен по абсолютной величине соответствующему углу для падающей волны i (закон отражения) . Такое отражение называется зеркальным. Угол между направлением распространения преломленной волны и нормалью к границе раздела (угол преломления r) связан с углом падения законом Снеллиуса (законом преломления):
5
n21 – это относительный показатель преломления среды, в которой рапространяется преломленный свет, относительно среды, в котрой распространяется падающий свет.
6 Если световая волна из оптически более плотной среды 1 падает на границу раздела с оптически менее плотной средой 2 (n21 1), то при углах падения i i пр , где sin iпр = n21, преломленная волна отсутствует и свет полностью отражается от оптически менее плотной среды. Это явление называется полным внутренним отражением. Угол пр называется предельным (критическим углом полного внутреннего отражения).
Величина R , равная отношению интенсивностей отраженной и падающей волн, называется коэффициентом отражения. Величина Т, равная отношению интенсивностей преломленной и падающей волн, называется коэффициентом пропускания. Для отражения и преломления света на границе раздела двух прозрачных сред (не поглащающих свет)
R + T = 1. В случае полного внутреннего отражения R=1 и Т=0.
при падении под углом 1 на плоскую границу раздела двух сред плоской неполяризованной световой волны коэффициент отражения:
R=
6
где r – угол преломления. В случае i= r = 0 (нормальное падение света)
R=
7
где n21 – относительный показатель преломления.
Диффузным (рассеяныым) отражением света называется отражение света во всевозможных направлениях. Оно наблюдается, например, при отражении света от шероховатой поверхности раздела двух сред. Поверхность называется абсолютно матовой, если она отражает свет равномерно по всем направлениям .
Рефракцией света называется искревление световых лучей вследствие преломления в оптически неоднородной среде с непрерывно изменяющемся от точки к точке показателем преломления. Примером рефракции света может служить астрономическая рефракция – искривление лучей света от небесных тел при прохождении сквозь атмосферу Земли, обусловленное уменьшением плотности атмосферы. При некоторых условиях в результате земной рефракции возникают миражи..
2 Принцип Гюйгенса - Френеля
Дифракцией света называют совокупность явлений, которые обусловлены волновой природой света и наблюдаются при его распространении в среде с резко выраженными неоднородностями (например, при прохождении через отверстия в непрозрачных экранах, вблизи границ непрозрачных тел и т.д.) В более узком смысле под дифракцией понимают явление огибания светом малых препятствий, т.е. отклонения от законов геометрической оптики и следовательно проникновение света в область геометрической тени.
Дифракцию света Френель объяснил как результат интерференции вторичных волн согласно принципу Гюйгенса-Френеля. [Гюйгенса-Френеля принцип– это приближенный метод решения задач о распространении волн, особенно световых. Согласно принципу Гюйгенса-Френеля, каждый элемент поверхности, которой достигла в данный момент волна, является центром элементарных волн, огибание которых будет волновой поверхностью в следующий момент времени.Рис.1.Положение фронта распространяющейся волны может быть в любой момент времени представлено огибающей всех вторичных (элементарных) волн, рис.1. Источниками вторичных волн являются точки, до которых дошел фронт первичной волны в предшествующий момент времени. При этом предполагается, что вторичные волны излучаются только «вперед», т.е. в направлениях, составляющих острые углы с направлением внешней нормали к фронту первичной волны. Принцип Гюйгенса позволяет объяснить законы отражения и преломления света, однако он недостаточен для объяснения дифракционной картины.

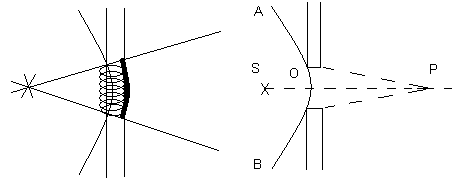

а) б)
Рис.1
Обратные элементарным волны во внимание не принимаются.
Френель в 1815 году дополнил принцип Гюйгенса (1678): ввел представление когерентности элементарных волн и интерференции волн.
Когерентность(находящийся в связи) – согласованное протекание во времени и пространстве нескольких колебательных волновых процессов, проявляющихся при их сложении.
Когерентные колебания – разность фаз постоянная или закономерно изменяется во времени и при сложении определяет результирующую амплитуду.
Гармонические колебания.
А
– амплитуда
w – частота константы
- фаза

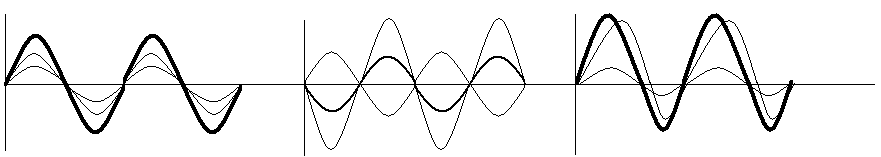

Сложение двух гармонических колебаний
Aφ
а) б) в)
Рис.2
При большом отрезке времени τ
случайное изменение фазы может превысить
– колебание стало неконкретным. Это
оценивают функцией корреляции R(t).
В этом случае
-
средняя частота колебания.
R(t) = 1 при t=0 и R(t)=0 при t=oo
R(t) = 0,5 , t в этом случае называют временем когерентности или продолжительностью гармонического цуга.
В реальных волновых процессах амплитуда и фаза колебаний изменяются не только вдоль направления распространения волн, но и в плоскости перпендикулярной этому направлению.
Когерентность исчезнет, если в
точках отстоящих на l
от начальной разность фаз достигнет
.
Для характеристики волны в плоскости перпендикулярной направлению ее распространения применяют термин площадь когерентности и пространственная когерентность. В этом случае вводит функцию корреляции RI(l).
Нагретое тело излучает совокупность сферических волн, по мере удаления от источника волна приближается к плоской и размер когерентности 1,22 λ r/ρ.
r – расстояние до источника
ρ – размер источника.
Для солнечного света размер когерентности 30 мкм. С уменьшением углового размера источника размер когерентности растет. r/ρ – угол когерентности.
Графическое сложение амплитуд вторичных волн
Амплитуду волны в точке наблюдения можно рассчитывать на основе графического метода векторных диаграмм сложения одинаково направленных когерентных колебаний, возбуждаемых в этой точке всеми элементарными источниками вторичных волн. В пределах каждой зоны Френеля угол а между внешней нормлью к фронту и направлением в точку наблюдения, а также расстояние r доточки наблюдения изменяются крайне незначительно. Поэтому векторная диаграмма соответствующая одно зоне, имеет вид, близкий к полуокружности. Результирующая амплитуда вторичных волн от всех элементарных участков зоны равна диаметру этой полуокружности.
Результирующая амплитуда Аi вторичных волн от i-й зоны прямо пропорциональна площади этой зоны. Для равновеликих по площади зон (рис. 3) амплитуда Ai уменьшается по мере увеличения номера i зоны благодаря возрастанию угла а и расстояния r:A1>A2>A3>… В этом случае векторная диаграмма для системы зон имеет вид медленно скручивающейся спирали (рис. 4).
Для расчета дифракции света на прямолинейном крае плоского экрана или на прямолинейной щели метод зон Френеля неудобен, так как эти зоны оказываются частично закрытыми экраном. В этих случаях фронт падающей плоской волны разбивается на бесконечно узкие полоски, параллельные прямолинейному краю экрана или щели. Расчет дифракции можно произвести графически с помощью спирали Корню (рис. 5), уравнение
которой в параметрической форме имеет вид:
и
где
параметр
.
Здесь
-
длина волны, L-
расстояние от плоскости экрана до точки
Т (предполагается, что волна падает на
экран нормально к его плоскости), x0
– координата точки наблюдения T,
x-
текущая координата точек фронта волны,
а ось 0x
проведена в плоскости экрана перпендикулярно
к его краю. Спираль Корню состоит из
двух ветвей, симметричных относительно
начала координат (v=0)
и при v→±∞
асимптотически навиающихся соответственно
на полюс F+(0,5;0,5)
и полюс F-(-0,5;-0,5).
Рис.3 Рис.4
Рис.5
3 Дифракция Френеля.
Дифракция сферической световой
волны на неоднородной(отверстие в
экране), размер которого b
сравненим с диаметром первой зоны
Френеля
(дифракция в сходящихся лучах, z
– расстояние точки наблюдения от
экрана).
В ряде дифракционных задач, обладающих осевой симметрией, расчет интерференции вторичных волн может быть сильно упрощен с помощью наглядного геометрического метода разбиения фронта волны на кольцевые участки, называемые зонами Френеля. Разбиение на зоны производится так, чтобы оптическая разность хода от сходственных границ (внутренних или внешних) каждой пары соседних зон до рассматриваемой точки Т равнялась λ/2. Вторичные волны от сходственных точек двух соседних зон приходят в точку Т в противоположных фазах и взаимно ослабляют друг друга при наложении.

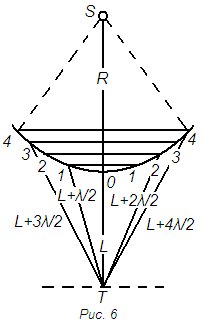

На рис. 3 показано построение зон
Френеля в случае сферической волны,
возбуждаемой источником S.
Участок 101 волновой поверхности называется
первой (центральной) зоной Френеля,
кольцевой участок 21- второй зоной и т.д.
Так как R
и L>>
λ,
то при не слишком большом
i
площади первых
i
зон Френеля одинаковы(i
- № зоны Френеля):
В случае плоского волнового фронта
4. Дифракция Фраунгофера.
Дифракция практически плоской
световой волны на неоднородной(отверстие
в экране), размер которого b
много меньше диаметра первой зоны
Френеля
(дифракция
в параллельных лучах).Особенности
дифракции Фраунгофера на различных
объектах показаны на рисунках 6; 7; 8.
Рис.6. Распределение интенсивности при дифракции
Фраунгофера на длинном прямоугольном экране
Рис.7. Распределение интенсивности при дифракции
Фраунгофера на узкой длинной щели
Р
ис.8.
Распределение интенсивности при
дифракции
Фраунгофера на узкой длинной и широкой щелях
