ЛАБОРАТОРНАЯ РАБОТА № 2

Тема: Виды соединений резисторов.

Цель работы: Проверить опытным путем справедливость соотношений при последовательном соединении резисторов, справедливость второго закона Кирхгофа.

Приборы и оборудование:

1. Амперметр	1А	3 шт.
2. Вольтметр	150 В	1 шт.
3. Съемный блок “Резисторы”

Порядок работы:

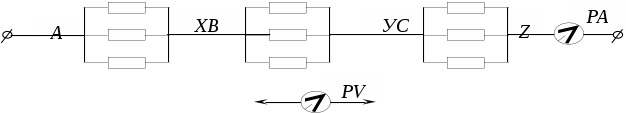

Задание 1. Собрать схему и показать ее преподавателю:

Задача 2. Подключить схему к источнику питания с напряжением 100В. Измерить силу тока цепи, напряжение сети, падение напряжения сети, падение напряжения на отдельных приемниках.

Измерено	Вычислено
U	I	U>1>	U>2>	U>3>	R>1>	R>2>	R>3>	R>об.>
B	A	B	B	B	Ом	Ом	Ом	Ом
100	0,16	33	32	33	206,25	200	206,25	612,5
110	0,17	36	36	36,5	211,76	211,76	214,70	638,22

Основные формулы и уравнения:

Напряжение при последовательном соединении

U = U_>1> + U_>2> + U_>3>

Ток при последовательном соединении

I = I_>1> = I_>2> = I_>3>

Общее сопротивление

R = R_>1> + R_>2> + R_>3>

Закон Ома для участка цепи

Второй закон Кирхгофа

Расчет:

R_>123> = R_>1> + R_>2> + R_>3>

U_>об> = U_>1> + U_>2> + U_>3>

Для 100 В:

Ом

Ом

Ом

R_>123> = 206.25 + 200 + 206.25 = 612,5 Ом

U_>об> = 33 + 32 + 33 = 98 В

Для 110 В:

Ом

Ом

Ом

R_>123> = 211,76 + 211,76 + 21470 = 638,22 Ом

U_>об> = 36 + 36 + 36,5 = 108,5 В.

Ответы на вопросы к отчету:

Единица ЭДС – Вольт [В].

2. Наряжение выражается в системе СИ в [B].

3. Ток в системе СИ выражается в [A].

4. а) Закон Ома для участка цепи звучит: Сила тока в проводнике пропорциональна напряжению на его концах и обратно пропорциональна сопротивлению проводника.

б) Закон Ома для полной цепи: Сила тока в цепи пропорциональна действующей в цепи ЭДС и обратно пропорциональна сумме сопротивлений цепи внутреннего сопротивления источника.

5. Второй закон Кирхгофа гласит: В любом замкнутом контуре, произвольно выбранном в разветвленной электрической цепи, алгебраическая сумма произведений сил токов на сопротивления соответствующих участков этого контура равна алгебраической сумме приложенных в нем ЭДС.

6. Общее сопротивление при последовательном соединении резисторов определяется по формуле R = R_>1> + R_>2>, при условии, что I = const, U = U_>1> + U_>2>.

7. Вывод: Из проделанной работы видна погрешность измерения. Это связано с неточностью измерительного прибора и неточностью зрительного восприятия.
