Технологическая карта на замену деревянной балки жилого дома

Министерство высшего и профессионального образования

Р.Ф.

ВОЛОГОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ

УНИВЕРСИТЕТ

Кафедра ПГС

Специальность 2903

Группа СП - 41

Практическая работа по дисциплине

“Технология ремонта зданий “

Замена деревянной балки чердачного перекрытия

жилого дома

Выполнил Секретарев Е.В.

Проверил Кабанов Е.А.

Вологда 1999

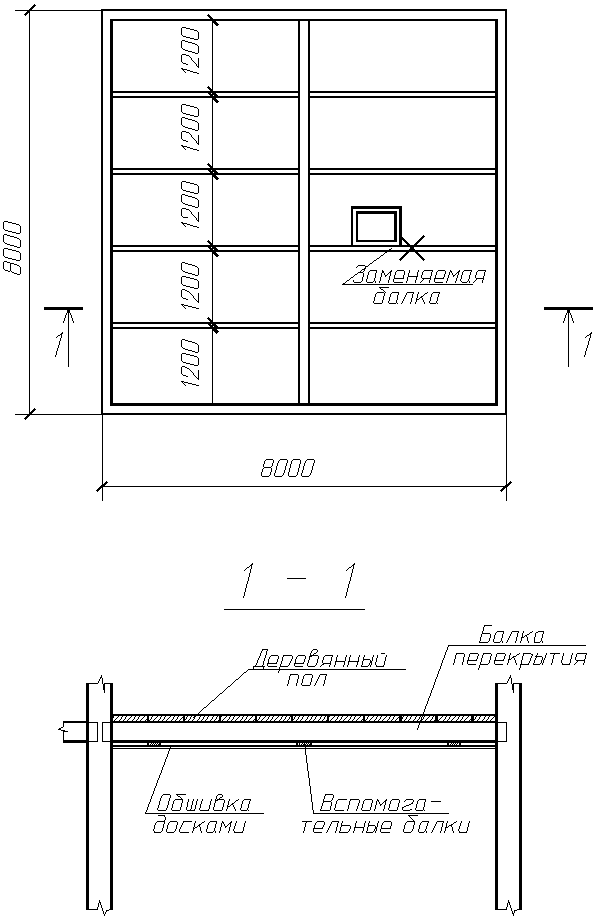

1. Схема балочного перекрытия

2. Калькуляция трудозатрат на замену балки перекрытия

Наименование Работ	Един. измер	Кол- Во	& ЕниР	Состав Звена	Н>вр> чел/час	Расц руб.	Трудо- емкость Чел/час	Зар. пл. руб.
1.Разборка деревян- ного пола	1 м2 пола	19.2	Е 20-1 - 62	Плотник 2р.-1	0.17	0-109	3.26	2-10
2.Разборка деревян- ных балок.	1 балка	1.0	Е 20-1- 45	Плотник 2р.-1	1.5	1-07	1.50	1-07
3. Изготовление простой балки из бревен.	1 м балки	4.3	Е 40-3 - 21	Плотник 4р.-1 2р.-1	0.036	0-25	0.155	1-07
4.Подача балки вручную	1 м3 балки	0.21	Е 1-19	Плотник 1р.-1	0.83	0-49	0.17	0-10
5.Смена деревянной балки	1 балка	1.0	Е 20-1- 50	Плотник 4р.-1 2р.-1	7.2	5-15	7.2	5-15
6.Устройство чистого пола	100 м2 пола	0.192	Е 19-3	Плотник 4р.-1 2р.-1	40.5	28-96	7.77	5-56
Итого							20.05	15-05

3. Ведомость потребного количества строительных материалов

Наименование работ	Марка	Единицы измерения	Количество
1.Балка перекрытия Бревно круглое.	Диаметр 300 мм.	М3	0.42
2.Гвозди строительные	10 х 70 мм	Кг	2.0

4. Описание принятой технологии работ

Одноэтажный деревянный жилой дом, где производится замена балки, прямоугольный в плане, с размерами 8 х 8 метров. В середине здания находится стена, на которую и опираются балки перекрытия длиной 4 метра.

Так как все конструкции изготовляются из дерева, и имеют небольшую массу, подача их к месту установки осуществляется вручную.

В начале работ, необходимо разобрать пол на чердаке здания, в месте замены балки. Пол следует разбирать осторожно, что – бы не повредить доски, т.к. после ремонта они должны быть установлены на место. Далее отделяют от балки продольные прогоны с конструкцией потолка. После этого балка осторожно распиливается и вынимается. Так как вспомогательные балки с конструкцией потолка крепятся по всей длине к последующим балкам перекрытия, а вес конструкции потолка небольшой, то при разборке балки временное крепление и усиление конструкции потолка не выполняется.

Из круглого бревна диаметром 300 мм изготовляется прямоугольная балка размерами 250 х 200 мм. на месте. Затем эта балка подается на чердак дома, где устанавливается на место заменяемой. После этого к ней приколачиваются снизу вспомогательные балки с конструкцией потолка. Затем настилается разобранный пол на чердаке здания.
