Расчет металлоконструкций

Министерство общего и профессионального образования Российской Федерации

Сочинский Государственный Университет Туризма и Курортного Дела

Институт туристского сервиса и инфраструктуры

Кафедра '' Строительные конструкции ''

Пояснительная записка

к курсовому проекту по дисциплине:

''Строительные конструкции''

Выполнил: студент IV курса

Группы 97 ЗГС

Дымченко И.В.

Проверил: Юрченко Е.Е.

Г. Сочи

Оглавление

Задание

Введение

    Сбор нагрузок на 1 м2 поверхности покрытия

    Определение усилий в элементах фермы

    Подбор сечений

    Расчёт сварных швов

    Расчёт наружной стены

    Расчёт монолитного внецентренного фундамента под пилястру

    Расчёт прогона

    Список использованной литературы

Введение

В курсовом проекте № 2 по дисциплине '' Строительные конструкции '' рассматривается одноэтажное здание выставочного павильона. Материал конструкции фермы – металлическая; пролёт фермы 240000000 м; стены здания кирпичные , толщиной 380мм расчётное сопротивление сжатию кладки R=1,7МПа; расстояние между осями В=6000мм

В курсовом проекте производится расчёты подбора сечений фермы, их проверка, расчёт сварных швов, расчёт каменных стен и монолитного внецентренно нагруженного ленточного фундамента, рассчитывается металлический прогон, его сечение, а также связи фермы.

    Подбор сечений

Сжатая стойка

N>3-14>= -62,14

Растянутая стойка

N>5-12>= 81,20

Сжатый раскос

N>6-12>= -60,08

Растянутый раскос

N>8-10>= 256,22

Сжатый элемент верхнего пояса

N>6-7>= -266,78

Растянутый элемент нижнего пояса

N>12-13>= 253,09

Расчёт раскосов на сжатие:

N>6-12>= -60,08 А>п>треб= - 0,06008/(2500,950,67)= 0,00038= 3,8 см2

А>п>треб/2 = 1,9 см2 = А>

По сортаменту подбираем уголок L=505 мм

А>=4,8 см2 ; i>x> = 1,53см ; А = 9,6 см2 ; l = 5,43м

проверка на гибкость:

>=>=5,43/0,0153=354,9400 - верно

проверка на прочность:

62,58237 - верно

Расчёт стойки на сжатие:

N>3-14>= -62,14 А>п>треб= - 0,06214/(2500,950,67)= 0,00039= 3,9 см2

А>п>треб/2 = 1,95 см2 = А>

По сортаменту подбираем уголок L=505 мм

А>=4,8 см2 ; i>x> = 1,53см ; А = 9,6 см2 ; l = 2,33м

проверка на гибкость:

>=>=2,33/0,0153=152,29400 - верно

проверка на прочность:

64,73237 - верно

Расчёт элементов верхнего пояса на сжатие

. N>6-7 >= -266,78 А>п>треб= 0,26678/(2500,950,67)=0,001677= 16,77см2

А>п>треб/2 = 8,38 см2>

Уголок по сортаменту L=756 мм

i>x> =2,3см ; А>=8,78см2 ; А=17,56 см2 ; l = 4,22 м

проверка на прочность:

217,60237 - верно

проверка на гибкость:

>=>=4,22/0,0194=217,53400 - верно

Расчёт раскосов и элементов нижнего пояса на растяжение

1. N>8-10 >= 256,22 А>п>треб= 0,25622/(2500,95)=0,001078= 10,78см2

А>п>треб/2 = 5,39 см2>

Уголок по сортаменту L=635мм

i>x> =1,94см ; А>=6,13см2 ; А=12,26 см2 ; l = 4,12 м

проверка на прочность:

208,99237 - верно

проверка на гибкость:

>=>=4,12/0,0194=212,37400 - верно

2. N>12-13 >= 253,09 А>п>треб= 0,25309/(2500,95)=0,001066= 10,66см2

А>п>треб/2 = 5,33 см2>

Уголок по сортаменту L=635мм

i>x> =1,94см ; А>=6,13см2 ; А=12,26 см2 ; l = 4,0 м

проверка на прочность:

206,44237 - верно

проверка на гибкость:

>=>=4,0/0,0194=206,19400 - верно

3. N>5-12>= 81,20 А>п>треб= 0,08120/(2500,95)=0,00034= 3,4см2

А>п>треб/2 = 1,7 см2>

По сортаменту подбираем уголок L=505 мм

А>=4,8 см2 ; i>x> = 1,53см ; А = 9,6 см2 ; l = 5,0м

проверка на прочность:

84,58237 - верно

проверка на гибкость:

>=>=5,0/0,0153=326,80400 - верно

Составляем итоговую таблицу подобранного профиля:

Название элемента

№ стержня,

нагрузка

Сечение , мм

Площадь профиля , см2

Нижний пояс

N>12-13>=253,09

635

6,13

Верхний пояс

N>6-7>= -266,78

756

8,38

Стойка сжатия

N>3-14>= -62,14

505

4,8

Раскос сжатия

N>6-12>= -60,08

505

4,8

Раскос растяжения

N>8-10>= 256,22

635

6,13

Стойка растяжения

N>5-12>= 81,20

505

4,8

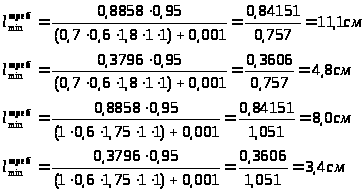

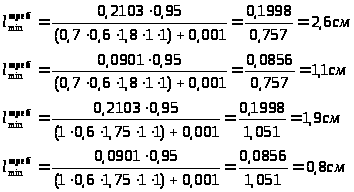

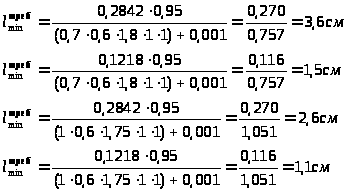

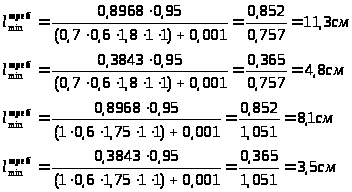

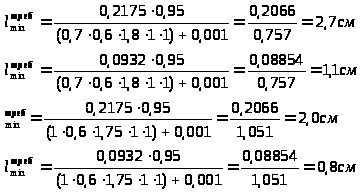

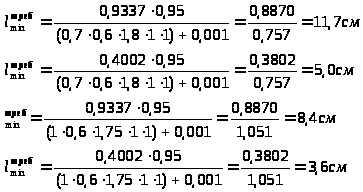

Расчёт сварных швов

у обушка

у пера

N>12-13>= 0,50,7253,09=88,58 N>12-13>= 0,50,3253,09=37,96


обушок

перо

обушок

перо

N>6-7>= 0,50,7 -266,78=93,37 N>6-7>= 0,50,3 -266,78=40,02


обушок

перо

обушок

перо

N>3-14>= 0,50,7 -62,14=21,75 N>3-14>= 0,50,3 -62,14=9,32


обушок

перо

обушок

перо

N>6-12>=0,50,7 -60,08=21,03 N>6-12>=0,50,3 -60,08=9,01


обушок

перо

обушок

перо

N>8-10>=0,50,7256,22 =89,68 N>8-10>= 0,50,3 256,22 =38,43


обушок

перо

обушок

перо

N>5-12>= 0,50,7 81,20=28,42 N>5-12>= 0,50,3 81,20=12,18


обушок

перо

обушок

перо

Расчёт наружной стены

    Расчёт пилястры наружной стены на нагрузку от опорной реакции

Шаг пилястры В=6м

Пролёт L=24м

Полная расчётная нагрузка на ферму g=2,26 кН/м2

Расчётное сопротивление сжатию кладки R=1,7МПа

Высота пилястры Н=8,4

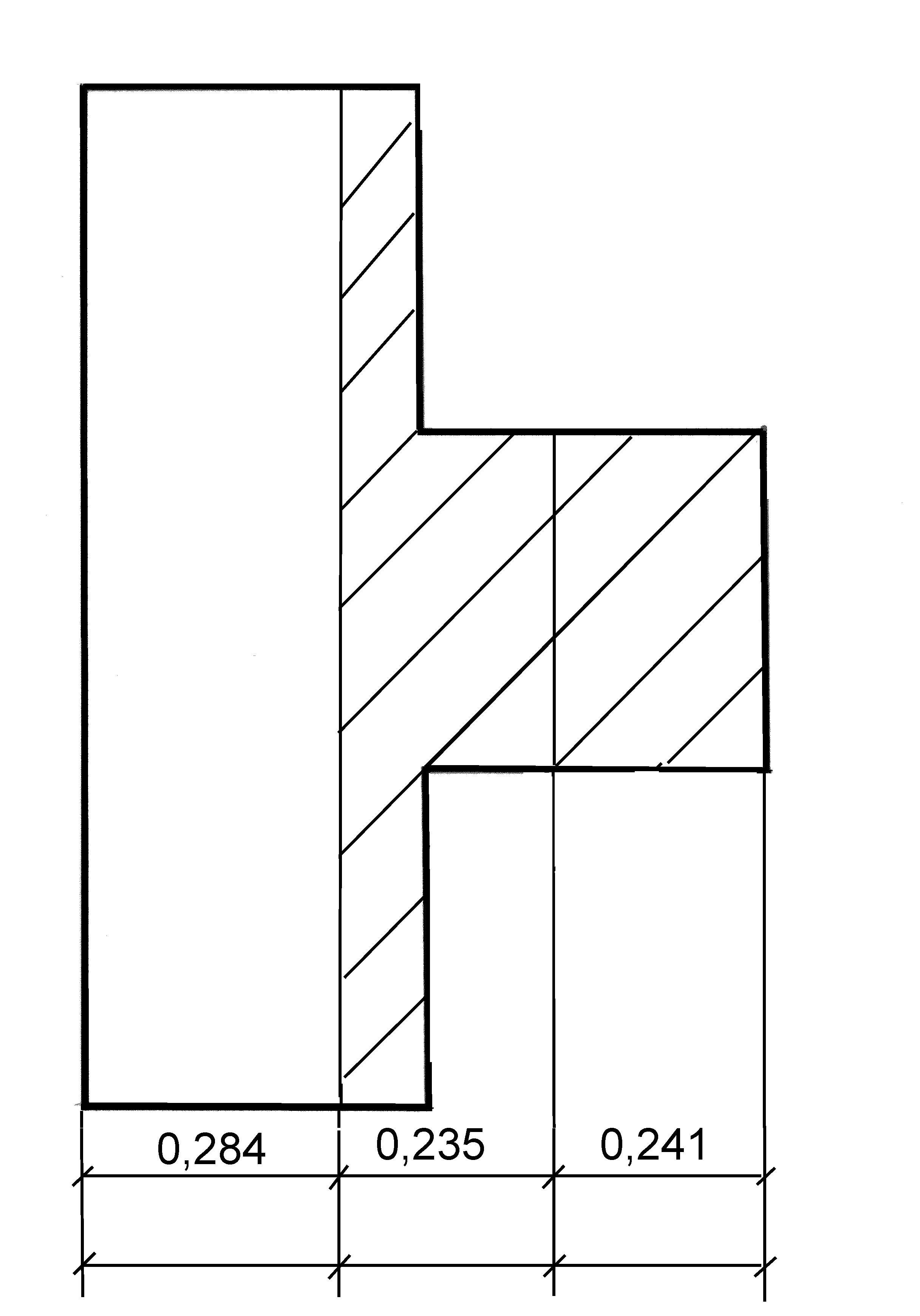

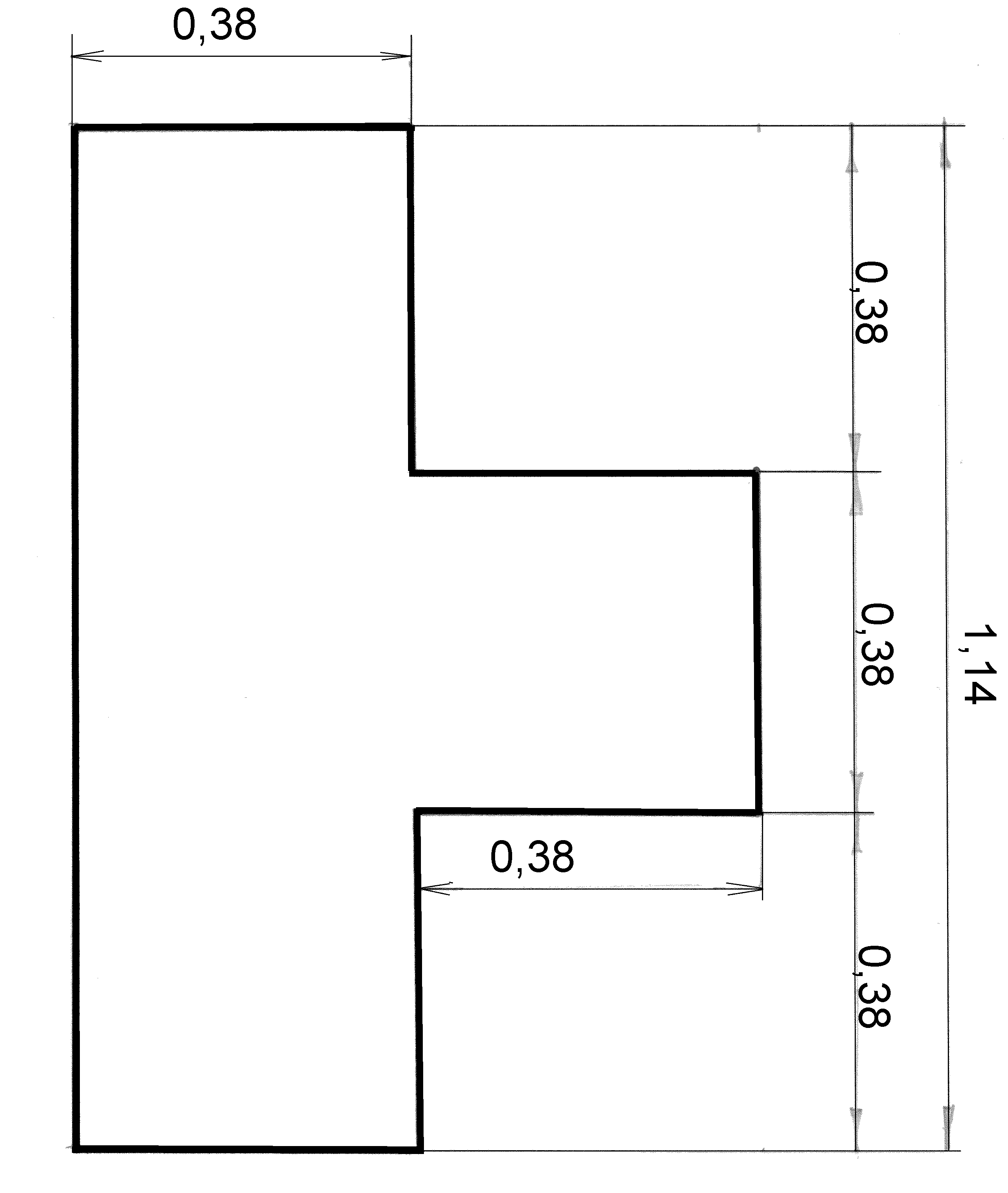

Геометрические размеры пилястры:

2. Определение нагрузок на пилястру

а) собственный вес столба:

G=0,380,38188,4=21,83кН

б) собственный вес стены:

Р=1,140,38188,4=65,50кН

в) опорные реакции покрытия фермы:

V=gBL/2=2,26624/2=162,72кН

г) сумма всех нагрузок:

21,83+65,50+162,72=250,05кН

собственный вес столба:

N=G+V=21,83+162,72=184,55кН

3.Определим геометрические характеристики сечений пилястры примыкающих стен:

определим центр тяжести расчётного сечения

4. Определим изгибающий момент от внецентренных нагрузок:

I>1>=h>1>/2=0,38/2=0,19

I>2>=h>1>+h>2>/2 =0,38+0,38/2=0,57

М>= - Р(I>c>-I>1>)=-65,50 (0,284 –0,19)=-6,16кН м

M>n>=N(I>2>-I>c>)=184,55(0,57-0,284)=52,78кН м

М= М>+ M>n>=6,16+52,78=58,94 кН м

5.Расчётный эксцентриситет от внецентренного действия нагрузок:

6. Определим высоты сжатой зоны расчётного сечения

Площадь сжатой зоны

Определим несущие способности участка стены и пилястры из условия:

где : mg=1 , так как местная сторона сечения h>20см

- коэффициент продольного изгиба, принимаем из таблицы зависимости от двух величин >h> и > >>I>

где: h>c>- высота сжатой зоны сечения

i – радиус инерции сечения

Для определения радиуса инерции выполним дополнительные вычисления

Расстояние центра тяжести от середины

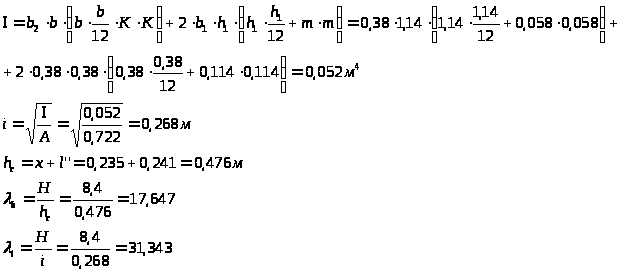

Момент инерции

>1>=0,6 ; >2>=0,8

следовательно, несущая способность обеспечивается

VI. Расчёт монолитного внецентренного фундамента под пилястру

Исходные данные :

По данным расчёта пилястры принимаем значения

L>0>=0,235 м ; N>p>=301,07 кН ; М=58,94 кНм

Значение расчётного сопротивления грунта R>0>=300 кПа

Материал фундамента – бетон В-15, арматура АIII (К>s>=365 МПа)

Глубина заложения фундамента d=1,3 м

Определение предварительных размеров подошвы фундамента

Площадь сечения подошвы фундамента

где j=18 кН/м3

b/a=0,8 ; a=b/0,8 ; 1,2

ba=A ; b=a0,8=1,20,8=0,96

Проверка показывает результат, что глубина заложения фундамента  2 м,

аb1м , то необходимо учитывать нормативное сопротивление

Определение краевого давления на основание.

Определяем вес грунта на уступах фундамента:

Эксцент­риситет равнодействующей усилий от всех нагрузок:

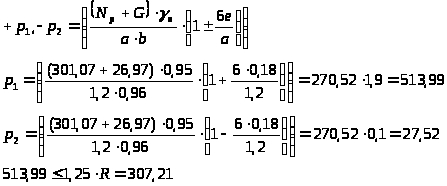

, так как, то краевое давление вычисляется по формуле:

Расчет тела фундамента

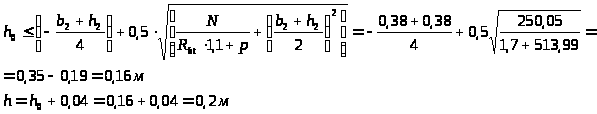

Рабочую высоту фундамента у основания пилястры определяем из ус­ловия прочности на продавливание, (данные b>2> и h>2> взяты из расчета пи­лястры), р - максимальное из значений +р>1> и –р>2>

По конструктивным соображения величина h округляется в соответствие с модулю М 300, h=0,21м

Расчет рабочей арматуры сетки нижней плиты в направлении - а.

Требуемое сечение арматуры подбирается по формуле:

Шаг стержней принять 200 мм  36 мм

VII. Расчёт прогона

Исходные данные:

Прогоны рассматриваются как неразрезные балки, шаг прогонов - а, соответствует шагу узлов верхнего пояса ферм. Угол наклона прогона соответствует углу наклона верхнего пояса фермы.

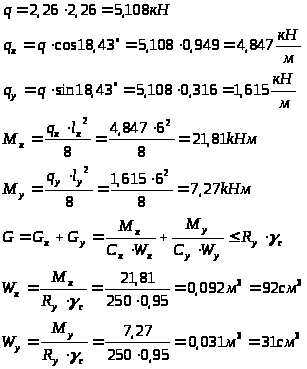

Расчетная нагрузка на прогон:

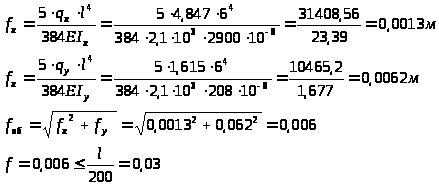

Принимаем [24 А=30,6см2 , W>y>=31,6см3 , I>x>=2900 см4 , I>y>=208 см4
