Разработка программы совершенствования организации международных перевозок (работа 1)

СТП СПбГАСУ 003-88

госкомитет российской федерации по высшему образованию

санкт-петербургский государственный архитектурно-строительный университет

Институт Автомобильно-дорожный

Кафедра Автомобилей и автомобильного транспорта

расчетно-пояснительная записка

к дипломному проекту

Разработка программы совершенствования организации междугородных перевозок

Проект выполнил студент группы 2-ОП-V Филичкин Е.Н.

« ___ » _____________ 1997 г.

Консультанты:

1. _________________________________________________________________________________________________________________________ Голубева Л.О.

2. __________________________________________________________________________________________________________________________ Сханова С.Э.

3. ________________________________________________________________________________________________________________________ Нахапетов А.А.

4. __________________________________________________________________________________________________________________________ Федоров В.А.

5. _______________________________________________________________________________________________________________________ Смоленский В.К.

6. _______________________________________________________________________________________________________________________________________

7. _______________________________________________________________________________________________________________________________________

8. Нормоконтролер ______________________________________________________________________________ Зайцев С.М.

Санкт-Петербург - 1997 г.

содержание

Введение с ____ стр. по ____ стр.

1. ____________________________________________________ с ____ стр. по ____ стр.

2. ____________________________________________________ с ____ стр. по ____ стр.

3. ____________________________________________________ с ____ стр. по ____ стр.

4. ____________________________________________________ с ____ стр. по ____ стр.

5. ____________________________________________________ с ____ стр. по ____ стр.

6. ____________________________________________________ с ____ стр. по ____ стр.

7. ____________________________________________________ с ____ стр. по ____ стр.

8. ____________________________________________________ с ____ стр. по ____ стр.

9. ____________________________________________________ с ____ стр. по ____ стр.

Литература _____________________________________________________________

Приложение ____________________________________________________________

перечень графического материала

1. ___________________________________________________________________

2. ___________________________________________________________________

3. ___________________________________________________________________

4. ___________________________________________________________________

5. ___________________________________________________________________

6. ___________________________________________________________________

7. ___________________________________________________________________



8. ___________________________________________________________________

9. ___________________________________________________________________

10. __________________________________________________________________

Содержание

Задание

Введение

1. Транспортный процесс в логистической системе

2. Характеристика и анализ элементов терминальной технологии междугородных грузовых перевозок

   1. Характеристика грузообразующих и грузопоглощающих объектов. Анализ грузопотоков

   2. Правила перевозок скоропортящихся грузов автотранспортом в междугородном сообщении

   3. Характеристика современных моделей подвижного состава для осуществления междугородных перевозок грузов

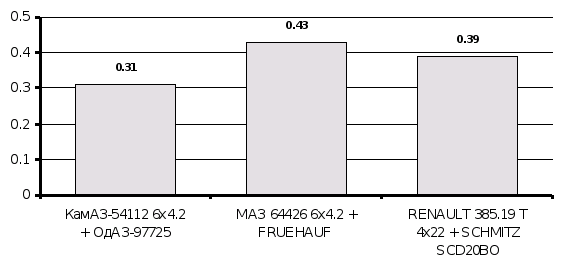

   4. Анализ сравнительных характеристик подвижного состава

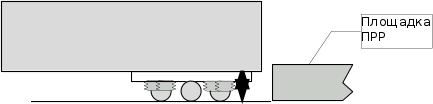

   5. Технология выполнения погрузо-разгрузочных работ

      1. Краткая характеристика погрузо-разгрузочных средств

      2. Технология выполнение погрузо-разгрузочных работ

3. Пути улучшения эффективности использования автомобильного транспорта на междугородных линиях

   1. Совершенствование системы управления и контроля междугородными грузовыми перевозками

   2. Качество транспортно-экспедиционного обслуживания

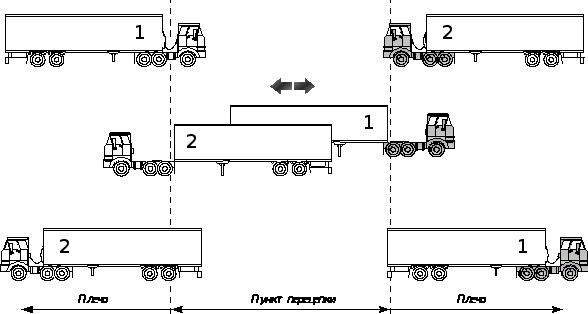

   3. Применение рациональной технологии перевозок (участковый метод движения)

4. Разработка предложений по совершенствованию организации междугородных грузовых перевозок

   1. Расчет и анализ показателей рациональной технологии перевозок

   2. Влияние сезонности перевозок на технико-эксплуатационные показатели работы АТС на линии

   3. Организация работы водителей



5. Экономический раздел

   1. Расчет сметы затрат на перевозку

   2. Технико-экономические показатели проекта

   3. Расчет показателей эффективности проекта

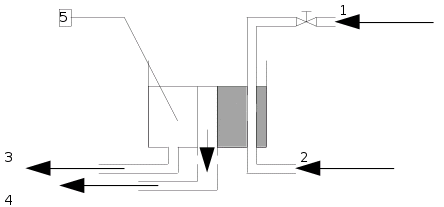

6. Конструкторский раздел. Стенд для испытания двигателей внутреннего сгорания легковых автомобилей в условиях авторемонтного предприятия малого бизнеса

   1. Обзор существующих конструкций стендов испытания двигателей внутреннего сгорания

   2. Разработка компоновки стенда

   3. Прочностной расчет корпусных деталей стенда

   4. Оценка экономического эффекта от внедрения конструкции

7. Безопасность жизнедеятельности и охрана окружающей среды

   1. Безопасность перевозок грузов

   2. Условия труда при эксплуатации транспорта на линии

   3. Экологическая безопасность

   4. Пожарная безопасность на транспорте

8. Гражданская защита в чрезвычайных ситуациях

Заключение

Литература

Введение

«Доставка грузов» — понятие, получившее в последнее время всеобщее распространение для описания широкого круга операций, выполняемых после изготовления продукции и до получения ее потребителем. Эти операции включают доставку материалов, складирование и хранение, упаковку, а также перевозку любым видом транспорта. Сюда входят также сопряженные операции, такие, как выбор маршрута, подвижного состава, разработка графиков движения и техническое обслуживание транспортных средств. Целью таких операций является ликвидация территориального разрыва между потребителем и производителем. Они обеспечивают надежную доставку грузов от места производства к местам потребления, перевозку их в хорошем состоянии в те места, где они требуются, и тогда, когда они требуются [14].

При выполнении этого широкого круга операций в мире, главной особенностью производства в котором является специализация, дальние перевозки неизбежны. Вдоль основных торговых маршрутов, подвергаясь различным воздействиям, непрерывно движутся огромные потоки сырья и готовой продукции. Для учета этих воздействий необходимо разрабатывать специальные планы перевозок. Одновременно эти планы должны быть экономически реалистичны, потому что перевозка через географические и временные границы может оказаться бесполезной, если итоговая цена будет неприемлемой для пользователя. Груз должен поступить к пользователю не только в необходимых объемах, в нужное место и в нужное время, но и за подходящую цену [19].

Одним из препятствий на пути совершенствования работы транспортной системы является задержка грузов в пунктах их погрузки, выгрузки и перевалки из-за несвоевременного поступления необходимой информации. Поэтому наряду с транспортной цепочкой от грузоотправителя до грузополучателя должна быть создана «информационная цепочка», содержащая необходимые средства для хранения, обработки и передачи информации.

В настоящее время вычислительная техника широко применяется для обработки информации участниками транспортного звена цепи. Однако существующие системы автоматизированной обработки информации являются локальными и не связаны между собой.

Для того чтобы создать информационную цепочку, необходимо обеспечить локальные информационные системы средствами межмашинного обмена информацией. Однако одно лишь создание информационной цепочки не может гарантировать оптимальную организацию перевозок грузов имеющимися транспортными средствами.

Для обеспечения эффективного использования ресурсов различных транспортных компаний, целесообразно создать общий информационный банк непокрытых заявок на перевозку грузов, откуда транспортные компании могут выбирать наиболее подходящие для них заявки.

Для улучшения качества управления движения отдельных транспортных средств и составления маршрутов их движения в банк может заноситься информация о состоянии перевозочного процесса. Банк может содержать данные о графике выполнения смешанных перевозок, что будет способствовать улучшению взаимодействия различных видов транспорта.

Эффективность управления транспортными средствами может быть обеспечена лишь в том случае, когда в каждый момент времени, информация, хранящаяся в информационном банке, будет соответствовать действительному состоянию транспортного процесса. Для этого предусматривается обеспечение транспортных средств аппаратурой, позволяющей водителям и диспетчерам в любой момент времени связываться друг с другом для обмена информацией.

В данной работе я рассмотрел несколько аспектов, влияющих на повышение эффективности осуществляемых междугородных перевозок, в частности, массовых перевозок продуктов питания между регионами.

Цель настоящего дипломного проекта – изучение междугородных перевозок грузов; овладение методикой оценки состояния междугородных перевозок.

К основным задачам относятся: изыскание и обоснование программы совершенствования междугородных перевозок, разработка программы внедрения логистического подхода к организации транспорного процесса.

1. Транспортный процесс в логистической системе

Существенным элементом логистической системы (ЛС) является автомобильный транспорт, преимущества которого проявляются при доставке грузов в районах со слаборазвитой сетью железных дорог. Кроме того, автомобильный транспорт, обеспечивая высокий уровень сервиса, отличается мобильностью и способностью к адаптации в сложных условиях [13].

Научно-исследовательским институтом автомобильного транспорта (НИИАТ) предложена интересная методика построения оперативного плана доставки грузов автомобильным транспортом от предприятий изготовителей готовой продукции до потребителей, основанная на логистическом подходе. Транспортный процесс доставки регулируется на основе информации о текущих запасах отправителей и получателей грузов и сравнения их с нормативными, а также информации об интенсивности производства q_>п> и потребления q_>пт> продукции. Дальнейшие расчеты оперативного плана доставки выполняются в следующей последовательности.

По известным q_>п> и q_>пт>, а также уровню начальных запасов е_>о> строят графики зависимостей е(t) накопления готовой продукции у отправителя и ее потребления у получателя. На рис. 1 указанные графики — прямые е_>1>, е_>2>.

Определяются допустимые интервалы доставки у производителя продукции I_>п> и у получателя I_>пт>:

.

Максимальный е_>max> и минимальный е_>min> уровни запасов рассчитываются исходя из исключения возможных потерь вследствие дефицита или излишков груза при хранении. Руководствуясь полученными графиками и соотношением I_>п>(I_>пт>)=f(t), идентифицируют область пересечения множеств (Т, I_>д>), которая однозначно приемлема для доставки груза отправителям и получателям и позволяют избежать указанных выше потерь.

В случае, когда автопредприятие обслуживает несколько получателей и доставляет грузы, у которых нормативные интервалы доставки и объемы перевозок Q(t) различны, при реализации оперативного плана необходимо решить задачу выбора приоритетов доставки грузов различным потребителям. С этой целью вводится функция срочности доставки:

,

где с — средняя цена груза, руб;

t — текущее время в границах интервала доставки.

Функция w(t) (2) представляет потери вследствие «омертвления» оборотных средств, отнесенные к одному часу пребывания груза на складе отправителя. Согласно зависимости w(t), строится график, на котором для абсциссы Т_>д>-t_>т> (где t_>т> - время транспортирования) можно найти некоторый норматив w(t), когда обеспечивается своевременное , без потерь, обслуживание получателя.

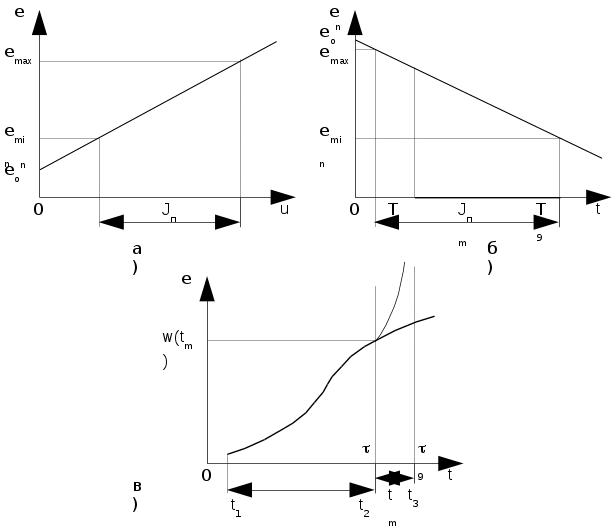

Рис. 1. Графики оперативного планирования доставки груза «точно в срок». а — производства; б — потребления; в — функции потерь вследствие «омертвления» оборотных средств.

При определении наилучшего приоритета доставки строят несколько подобных кривых для различных грузов, которые вследствие неодинаковой скорости изменения w(t) пересекаются друг с другом, что соответствует перераспределению приоритетов по времени доставки различных грузов. На рис. 1в) изображены две зависимости w(t). На интервале t_>1>-t_>2> высокий приоритет доставки присваивается более дорогому грузу (жирная линия), а на интервале t_>2>-t_>3> — более дешевому (тонкая). Перелом кривой в точке t соответствует такому состоянию хранения запасов более дешевого груза, когда появляются дополнительные потери при задержке его доставки. Кривая w(t) после точки перелома с абсциссой t строится непосредственным расчетом величины изменения потерь от уровня запасов е(t).

В заключении расчета показателей оперативного плана определяют парк автомобилей, планируют оптимальные рейсы доставки и рассчитывают производительность автомобилей [13].

При постановке и решении рассмотренной задачи идея логистики проявляется в системном подходе, учитывающем ритмы производства у отправителя, потребления у получателя готовой продукции и работу транспорта. Функции сбыта в логистике осуществляются с помощью шести правильных условий (см. таблицу 1). При разработке дипломного проекта решение поставленных задач предлагается ориентировать соответственно этим условиям.

Таблица 1.

Шесть принципов логистики

Название принципа («ruhtig»)	Пример решения
1. Груз	Оптимизация материальных потоков. Частично исключен обратный холостой пробег подвижного состава.
2. Качество	Перевозки осуществляются посредством укрупненной грузовой единицы (УГЕ) – пакетов – осуществлен комплекс мероприятий по рационализации тары и упаковки, унификации грузовой единицы.
3. Количество	Оптимизация величины заказов и уровня запасов на основе имеющейся информации об интенсивности производства и потребления. Сокращение потребной площади складов.
4. Время	Увеличение скорости движения материальных потоков, планирование наивыгоднейших маршрутов перемещения грузов на магистральном транспорте.
5. Затраты	Оценка экономического эффекта показывает наивысшую состоятельность разработанных мероприятий, появляется реальная возможность снизить тарифы на транспортировку, и, как следствие, снижение рыночной стоимости конечного продукта.
6. Пункты назначения	Известны объемы и структура перегрузочных операций на отдельных ступенях обслуживания материальных потоков.

2. Характеристика и анализ элементов терминальной технологии междугородных грузовых перевозок

2.1. Характеристика грузообразующих и грузопоглощающих объектов. Анализ грузопотоков

Рациональная организация работы автомобильного транспорта невоз­можна без четкого представления о наличии в обслуживаемом районе грузооб­разующих и грузопоглощающих пунктов, об их мощности, основных видах продукции, объемах производства. Грузообразующими пунктами называются предприятия и организации, вы­возящие свою продукцию, материалы и отходы производства. Грузопоглощающие пункты — это предприятия или организации, на которые производится завоз сы­рья, топлива, материалов и других грузов, необходимых для их нормальной про­изводственной деятельности. Объекты товаропроводящей сети (торговые и сбытовые базы, магазины) и базы материально-технического снабжения, т. е. связующие звенья между производством и потреблением, тоже являются грузо­образующими и грузопоглощающими пунктами.

По видам перевозимых грузов пункты бывают специализированные и уни­версальные. Под специализированными понимают пункты, производящие вывоз или ввоз какого либо однородного груза (в нашем случае — это скоропортя­щиеся грузы). По мощности грузовых потоков пункты разделяются на крупные, ежесуточно принимающие и отпускающие большое количество грузов, и мелкие, с незначительным суточным грузооборотом. По оснащенности грузообразую­щие и грузопоглощающие пункты различаются по степени оборудования, меха­низации и виду подъемно-транспортного оборудования.

Экономические и технологические связи хозяйственных и производствен­ных организаций и предприятий, расположенных в экономическом районе, а также связи их с предприятиями и организациями, находящимися за его преде­лами, образуют грузовую корреспонденцию между ними, в результате чего воз­никают транспортные связи, материальным выражением которых являются объем перевозок и грузооборот. С учетом характера транспортных связей грузо­оборот подразделяется на внутрихозяйственный, внутригородской, внутрирай­онный, межрайонный, межобластной, межреспубликанский, международный. Межобластные, межреспубликанские транспортные связи определяют собой наиболее дальние перевозки между соседними областями, краями и республи­ками. Их доля в междугородних перевозках автомобильного транспорта сравни­тельно невелика, однако имеет тенденцию к росту. Возникающий в результате этих связей объем перевозок обеспечивает вследствие больших расстояний значительный грузооборот.

Карта региона, в котором осуществляются перевозки, помещена на рис. 2.

Рис. 2. Карта региона, в котором осуществляются перевозки и автомобильная линия Санкт-Петербург – Нижний Новгород – Казань – Ижевск.

Структура и размеры грузооборота, особенно при внегородских пере­возках, в редких случаях остаются стабильным в течение года. Такая неравно­мерность грузооборота в течение года называется сезонностью перевозок и оценивается коэффициентом неравномерности перевозок hс, определяемым:

,

где Q_>мес>, Q_>год> - количество груза соответственно в месяц наибольших перевозок, в год.

Сезонность перевозок значительно влияет на работу автомобильного транспорта, поэтому для правильного выбора и использования подвижного состава, необходимо учитывать сезонные колебания грузооборота. В каждом конкретном случае перевозок автомобильный транспорт обслуживает отдельные корреспонденции клиентуры между двумя определенными пунктами. Таким образом, между каждой парой корреспондирующих между собой пунктов возникают грузовые потоки. Эти потоки в прямом и обратном направлениях обычно неравны [1]. В связи с этим представляет интерес диаграмма грузопотоков с некоторыми узловыми пунктами, которая изображена на рис. 3.

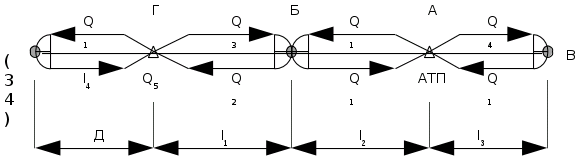

Рис. 3. Схема маршрута (В - Г - Д - Е) с диаграммами грузопотоков. На диаграммах обозначены: количество грузов, ежемесячно перерабатываемых терминалами, в тоннах (цифры сверху), распределенных по кварталам года (цифры снизу).

Коэффициент неравномерности перевозок h_>с >в нашем случае составит (3):

.

Таким образом, на рис. 3. представлена информация, учитывающая грузовую корреспонденцию между пунктами по прибытию и отправлению, а также сезонные колебания грузонапряженности автолинии. Однако более наглядное представление о характере движения грузов, с учетом транзита грузов, дает эпюра грузопотоков (см. Графический раздел).

2.2. Правила перевозок скоропортящихся грузов автотранспортом в междугородном сообщении

В этом разделе рассматриваются нормативы, основные условия перевозок автомобильным транспортом категорий грузов, имеющих непосредственное отношение к настоящему дипломному проекту; а также взаимоотношения автотранспортных предприятий и организаций в части осуществления автомобильных перевозок такого рода грузов. На основании ст. ст. 35, 66, 67, 72 Устава автомобильного транспорта РСФСР выделяем следующее:

К скоропортящимся относятся грузы, которые для обеспечения сохранности при перевозке требуют соблюдения температурного режима. Скоропортящиеся грузы подразделяются на следующие группы:

• продукты растительного происхождения: фрукты, ягоды, овощи и др.;

• продукты животного происхождения: мясо различных животных и птиц, рыба, икра, молоко, яйца и др.;

• продукты переработки: молочные продукты, жиры различные, замороженные плоды, колбасные изделия и другие мясные продукты, сыры и т. п.;

• живые растения: саженцы, цветы и др.

В силу рассматриваемого вида перевозок далее под скоропортящимися грузами будем понимать продукты переработки и соответственно этому будут приведены выдержки из правил.

Предъявляемые грузоотправителем к перевозке скоропортящиеся грузы должны иметь при погрузке температуру не выше указанной в графе 3 таблицы 2 (см. далее). Автотранспортные предприятия или организации при перевозке скоропортящихся грузов обязаны обеспечить в кузове авторефрижераторов температурный режим, указанный в графах 4 и 5 таблицы 2. Допускается приемка к перевозке свежих овощей и фруктов с температурой выше указанной в графе 3 таблицы 2. В этом случае грузоотправители обязаны осуществлять загрузку авторефрижераторов с 22 часов до 8 часов по графикам, согласованным с автотранспортными организациями или организациями.

Подвижной состав, подаваемый автотранспортным предприятием или организацией для перевозки скоропортящихся грузов должен отвечать установленным санитарным требованиям. Грузоотправитель перед погрузкой обязан проверить коммерческую пригодность подвижного состава для перевозки данных грузов. Проверка технического состояния подвижного состава, в том числе рефрижераторной установки, не входит в обязанность грузоотправителя и ответственность за его исправность несет автотранспортное предприятие или организация.

Автотранспортное предприятие или организация обязаны подавать под погрузку скоропортящихся грузов подвижной состав в летний период с охлаждением, а в зимний период с подогревом до температурного режима, указанного в графе 4 таблицы 2. Температура скоропортящихся грузов перед погрузкой и температура в кузове рефрижератора, а также температура в кузове авторефрижератора, прибывшего в адрес грузополучателя, должна отмечаться соответственно грузоотправителями и грузополучателями в Листе контрольных проверок температуры грузов и в кузове авторефрижератора и в товарно-транспортной накладной.

Скоропортящиеся грузы должны предъявляться к перевозке в транспортабельном состоянии и соответствовать по качеству и упаковке требованиям, установленным стандартами или техническими условиями. Тара должна быть исправной, прочной, сухой и чистой, не иметь постороннего запаха. В исключительных случаях вследствие особых обстоятельств скоропортящиеся грузы, состояние и упаковка которых не отвечают требованиям, установленными стандартами или техническими условиями, могут быть по совместному указанию вышестоящих организаций грузоотправителя и автотранспортного предприятия или организации приняты к перевозке на условиях, согласованных между автотранспортным предприятием или организацией и грузоотправителем.

Мясные продукты, а также сырые животные продукты принимаются к перевозке только при наличии ветеринарных свидетельств, выдаваемых органами ветеринарно-санитарного надзора. Автотранспортное предприятие или организация имеет право выборочно проверить качество предъявляемых к перевозке скоропортящихся грузов, состояние тары и их соответствие установленным стандартам или техническим условиям, при этом груз в герметической упаковке не проверяется. Вскрытие груза и его последующая упаковка после проверки производится грузоотправителем. По товарной сортности автотранспортное предприятие или организация груз не проверяет.

Грузоотправитель обязан вместе с оформленной им товарно-транс­портной накладной представить автотранспортному предприятию или организации сертификат или качественное удостоверение с указанием в нем фактической температуры груза перед погрузкой, а также качественного состояния грузов и упаковки. Грузоотправитель обязан ука­зывать в товарно-транспортной накладной (в разделе «Данные о грузе»), сертификате (в графе «Дополнительные сведения») или в качественном удостоверении (в графе «Примечания») предельную продолжительность транспортировки (транспортабельность) скоропортящихся грузов, предъявляемых к перевозке. Скоропортящиеся грузы не принимаются к перевозке, если грузоотправителем не указана в перевозочных документах предельная продолжительность транспортировки (транспортабельность), а также, если предельная продолжительность транспортировки (транспортабельность) будет меньше срока доставки, определенного в порядке, указанном ниже.

Автотранспортное предприятия или организации должны доставлять скоропортящиеся грузы в междугородном автомобильном сообщении в сроки, исчисляемые по фактическому расстоянию перевозки и среднесуточному пробегу 600 км. Сроки доставки грузов исчисляются с момента окончания погрузки и оформления документов до момента прибытия автомобилей к грузополучателю. Автотранспортное предприятие вправе по соглашению с грузоотправителем принимать к перевозке скоропортящиеся грузы в возможно более короткие сроки. Срок доставки указывается автотранспортным предприятием или организацией в товарно-транспортной накладной. Грузоотправитель несет ответственность за правильность укладки скоропортящегося груза в кузове подвижного состава. Загруженные автомобили-рефрижераторы, автомобили-фургоны должны быть грузоотправителем опломбированы.

В случаях, когда дальнейшая транспортировка скоропортящихся грузов невозможна из-за поломки рефрижераторной установки вследствие каких-либо других технических неисправностей подвижного состава, или имеются внешние признаки порчи перевозимого груза (подтеки), автотранспортное предприятие или организация обязаны принять возможные меры для передачи груза в местную торговую сеть для реализации. Основанием для снятия груза с перевозки является акт, составленный комиссией из представителей автотранспортного предприятия или организации, инспекции по качеству и торгующей (сбытовой) организации, а в случае отсутствия инспекции по качеству — с участием торгующей (сбытовой) и незаинтересованной организаций.

Таблица 2.

Перечень скоропортящихся грузов, предъявляемых к перевозке автомобильным транспортом, и температурный режим их транспортировки

№пп	Наименование груза	Темпера­тура груза при по­грузке, °С	Температура воздуха в кузове авторефриже­ратора при транспортировке °С	Примечание
1	2	3	4	6
1	Замороженные грузы (мясо, субпродукты, мясо кроличье, птица, рыба, шпиг, яичные замороженные продукты)	Не выше —8	Не выше —12
2	Масло сливочное	—6	Не выше —6
3	Жиры животные топленые, масло топленое	0	От 0 до —3

Продолжение таблицы 2.

1	2	3	4	5
4	Молоко свежее и пастеризованное, молочные продукты	Не выше +8	До +8	Перевозка про­должи­тельностью более 12 ча­сов не разре­шается
5	Молоко при транспортировке с низовых заводов	Не выше +6 (апрель-сентябрь) Не ниже +2 (октябрь-март)	Не выше +6 (апрель-сентябрь) Не ниже +2 (октябрь-март)	Перевозка мо­лока с низовых заводов осу­ществляется в автоцистернах-молоковозах
6	Мороженое	Не выше —18	Не выше —14
7	Масло растительное	+12	От +10 до +2
8	Майонез	От +3 до +18	От +3 до +18
9	Сыры всякие	Не выше +8	Не выше +8
10	Слабосоленая сельдь в ящиках	—6	Не выше —6
11	Икра рыбная	0	От 0 до —5
12	Консервы рыбные	0	До +10
13	Пресервы рыбные	0	От 0 до —5
14	Мясо остывшее	От +4 до +12	От +10 до +4
15	Мясо и птица охлажденные	От 0 до +4	От 0 до -1
16	Консервы всякие (кроме рыбных)	—	От +15 до +20
17	Колбасы копченые	От 0 до +4	От 0 до —3
18	Колбасы полукопченые	От 0 до +4	От 0 до —3
19	Колбасы сырокопченые	От +8 до +10	От +10 до +8
20	Колбасы и колбасные изделия вареные	+8	От 0 до +6	Перевозка продолжи­тельностью более 24 ча­сов не допус­кается

Продолжение таблицы 2.

1	2	3	4	5
21	Быстрозамороженные мяс­ные, рыбные, кулинарные изделия, фрукты и ягоды, сгущенные соки фруктовые	—18	Не выше —18
22	Яйца (не подвергнутые холодильной обработке)	+8	От +8 до +7
23	Яблоки	От +6 до +8	От +5 до +3
24	Бананы не совсем зрелые	От +12 до +15	От +1 до +11	зрелые не перевозятся
25	Ананасы	От +10 до +13	От +11 до +8
26	Вишня, черешня	+3	От +2 до +1	Продолжи­тельность перевозки более 3 су­ток не допус­кается
27	Виноград	+8	От +8 до +1
28	Дыни	От +8 до +10	От +10 до +8
29	Огурцы	+10	От +10 до +5
30	Капуста кочанная ранняя	+8	От +8 до +1
31	Помидоры бурые и розовые	+15	От +15 до +8
32	Свежая зелень (салат, редис, лук, укроп и т. д.)	+8	От +8 до +1

Грузы, которые по своим свойствам могут быть сформированы в пакеты, должны предъявляться грузоотправителем к перевозке, как правило, в пакетированном виде. Под пакетом понимается укрупненное грузовое место, сформированное из отдельных мест в таре (ящиках, мешках, бочках и др.), скрепленных между собой с помощью универсальных или специальных, разового пользования или многооборотных пакетирующих средств на поддонах или без них, обеспечивающее в процессе транспортировки и хранения:

• возможность механизированной погрузки (выгрузки);

• целостность пакетов;

• максимальное использование грузоподъемности (вместимости) автомобилей

Средства крепления грузов в пакете должны иметь контрольные знаки грузоотправителя и исключать возможность изъятия отдельных грузовых мест без нарушения крепления и контрольных знаков (контрольными знаками являются пломбы с наименованием грузоотправителя, контрольная лента, скрепленная в замок, усадочная пленка). Предъявление к перевозкам пакетами, сформированными с отступлением от перечисленных требований, не допускается [18]. Схема образования пакета показана на рис. 4.

Рис. 4. Схема образования пакета с обвязкой из коробок с продуктами.

Пакетирование грузов должно осуществляться грузоотправителем до предъявления их к перевозке. Грузоотправитель обязан указывать на пакете количество грузовых мест в пакете, а также вес пакета брутто и нетто, кроме того, пакеты сформировываются согласно требованиям стандартов. В каждом пакете разрешается укладывать только однородный груз в одинаковой упаковке или без нее, следующий в адрес одного грузополучателя.

Пакетами на поддонах перевозятся тарные и штучные грузы. На плоских поддонах перевозятся грузы в стандартной таре и упаковке (ящиках, коробках, мешках и т.д.); на стоечных поддонах — мелкоштучные, хрупкие грузы в с неровными опорными поверхностями, в недостаточно прочной таре; в ящичных поддонах — грузы без упаковки, мелкие изделия машиностроительной, парфюмерной, радиотехнической промышленности. Некоторые грузы (отливки цветных металлов, шины кипы и др.) могут пакетироваться без применения поддонов.

Многооборотные пакетирующие средства запрещается использовать для пакетирования опасных грузов и грузов со специфическим запахом. Использованные в исключительных случаях под такие грузы пакетирующие средства принимаются автотранспортным предприятием или организацией от грузополучателя после их очистки, а в необходимых случаях — после промывки и дезинфекции. Крепление грузов на поддонах гвоздями, скобами или другими подобными средствами, которые могут повредить груз или поддон, не допускается.

При формировании пакета грузоотправитель должен соблюдать следующие требования:

• вес пакета не должен превышать номинальной грузоподъемности поддона

• суммарный свес пакета с каждой стороны плоского поддона не должен превышать 40 мм.

Поддоны и другие пакетирующие средства, используемые для перевозки грузов автомобильным транспортом, должны соответствовать требованиям стандартов или технических условий. Грузоотправитель несет ответственность за последствия, вызванные применением средств пакетирования, не отвечающих требованиям стандартов или технических условий.

В годовом договоре или разовом заказе на перевозку грузов пакетами автомобильным транспортом дополнительно обуславливаются:

• объем перевозок пакетированных грузов;

• типы и размеры поддонов (пакетов);

• порядок и способы погрузки (разгрузки) пакетов;

• порядок и сроки возврата или обмена поддонов;

• другие условия, характерные для перевозки пакетированных грузов.

В товарно-транспортной накладной грузоотправитель обязан указать:

• количество пакетов, вид упаковки отдельных мест, тип поддона в соответствии с ГОСТом или техническими условиями;

• вес нетто груза в пакете;

• вес брутто в пакете.

Все остальные реквизиты товарно-транспортной накладной заполняются в соответствии с Правилами оформления перевозочных документов.

Прием к перевозке от грузоотправителя и сдача грузополучателю грузов пакетами осуществляются автотранспортным предприятием или организацией с проверкой качества пакетов по наружному осмотру без разборки пакетов и без проверки веса. Пакеты, прибывшие с нарушенным креплением, по требованию грузополучателя разбираются, а поврежденные грузовые места выдаются с проверкой веса и количества грузовых мест, содержащихся в пакете. Неисправные поддоны в груженом состоянии принимаются грузополучателем беспрепятственно.

Снятие порожних поддонов, формирование пакетов, погрузка их на подвижной состав и крепление осуществляются грузоотправителем, а раскрепление пакетов, снятие их с подвижного состава, разгрузка поддонов, погрузка на подвижной состав порожних поддонов — грузополучателем. Грузоотправители и грузополучатели должны обеспечивать механизированную погрузку и разгрузку пакетированных грузов. Автотранспортное предприятие или организация по соглашению с грузоотправителем или грузополучателем может принять на себя погрузку (разгрузку) пакетов на подвижной состав [18].

Размещение пакетов на подвижном составе производится в соответствии со схемами, приведенными на рис. 5.

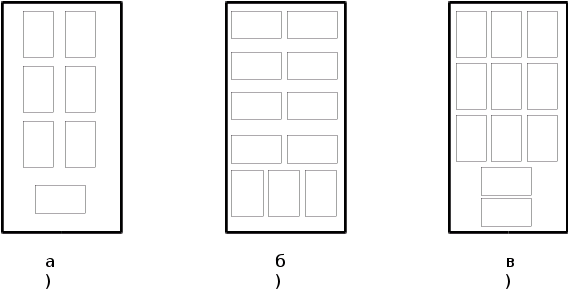

Рис. 5. Схема размещения пакетов на подвижном составе. На рисунке буквами обозначены: а) ОдАЗ-97725, - 885; б) и в) комбинации для полуприцепов SCHMITZ SCD20-BO и FRUEHAUF, а также для другого современного подвижного состава.

2.3. Характеристика современных моделей подвижного состава для осуществления междугородных перевозок грузов

Ниже приводятся краткие технические характеристики нескольких видов современного подвижного состава: КамАЗ - 54112 6´4.2, МАЗ - 64226 6´4.2, RENAULT 385.19 T 4´2.2.

Седельный тягач КамАЗ - 54112 6´4.2 выпускается Камским автомо­бильным заводом на базе автомобиля КамАЗ -5320 и КамАЗ -53312 с 1980 г. Кабина 3-х местная или 2-х местная, со спальным ме­стом или без него. Ос­новной полуприцеп мод. 9385, но могут исполь­зоваться и другие. Модификации автомобиля:

• КамАЗ-54112 6´4.2 в тропическом исполнении;

• КамАЗ-54112 6´4.2 в экспортном исполнении;

• КамАЗ-54112 6´4.2 в исполнении «ХЛ» для работы в условиях холодного климата с температурой до -50°С.

Двигатель дизельный мод. 740.10, мощность 210 л.с. при 2600 об/мин. Седельно-сцепное устройство полуавтоматическое, с двумя степе­нями свободы. Привод тормозов полуприцепа по комбинированной схеме. Топливный бак 250 л.

Автомобиль-тягач МАЗ 64226 6´4.2 выпускается Минским автомобильным заводом с 1989 г. Небольшими партиями. Кабина 2^-х местная с 2^-мя спальными местами, подрессоренная, откидывается вперед гидроцилиндром с ручным приводом. Сиденье водителя - регулируемое. Основной полуприцеп для МАЗ 64226 - МАЗ 93866. Двигатель мод. D2866LXF (фирмы «1 AN», ФРГ), дизель с турбонаддувом, рядный. Мощность двигателя 360 л.с. при 2000-2200 об/мин. Седельно-сцепное устройство полуавтоматическое с 2^-мя степенями свободы. Топливный бак 500 л.

Автомобиль-тягач RENAULT 385.19 Т 4´2.2 выпускается французской фирмой «RENAULT» с 1990 г. Кабина 2-х местная, подрессоренная, с одним спальным местом, откидывается вперед с помощью 2-х гидроцилиндров. Си­денье водителя на пневмоподвеске. В кабине установлена автономная отопительная система, холодильник, кондиционер, тахограф. Двигатель мод. MIDR 06.35.40 H, дизель с турбонаддувом, рядный, 6 цилиндровый. Мощность двигателя 385 л.с. при 2000 об/мин. Топливный бак 400 л.

Полуприцеп - рефрижератор ОдАЗ - 97725. Выпускается Тираспольским авторефрижераторным заводом с 1989 г. Предназначен для перевозки скоро­портящихся продуктов в охлажденном или замороженном состоянии. Кузов изотермический, каркас из алюминиевых профилей, имеет две двери: боко­вую одностворчатую и заднюю двустворчатую. Имеет холодильно-обогревательную установку БИС-39 (Чехия).

Полуприцеп - рефрижератор SCHMITZ SCD20-BO. Выпускается немец­кой фирмой SCHMITZ. Предназначен для перевозки скоропортящихся продуктов в охлажденном или замороженном состоянии. Холодильная уста­новка «1000», фреоновая, самостоятельно вырабатывающая холод, имеет привод от отдельного электродвигателя. Обеспечивает температуру внутри кузова до минус 2-4°С при температуре окружающего воздуха плюс 25-28°С.

Полуприцеп - рефрижератор FRUEHAUF (Франция). Предназначен для перевозки скоропортящихся продуктов в охлажденном или замороженном со­стоянии. Холодильная установка SB3-50E [17].

В таблице 3 и 4 приведены краткие технические характеристики современных моделей подвижного состава для перевозки скоропортящихся продуктов.

Таблица 3.

Краткие технические данные современных моделей подвижного состава

Номер по по-рядку	Наименование	Ед. изм.	КамАЗ - 54112 6´4.2	МАЗ 64226 6´4.2	RENAULT 385.19 Т 4´2.2
1	Колесная формула	—	6х4	6х4	4х2
2	Масса, приходящаяся на седельно-сцепное устройство	кг	11100	14700	11365
3	Снаряженная масса	кг	7000	9150	7475
4	Полная масса	кг	18325	24000	19000
5	Допустимая полная масса полуприцепа	кг	25800	34700	32000
6	Допустимая полная масса автопоезда	кг	33000	42000	40000
7	Максимальная скорость автопоезда	км/ч	80	100	100
8	Контрольный расход топлива при скорости 60 км/ч (в скобках — при 80 км/ч)	л/100 км	34 (46.1)	33 (40)	28,6
9	Габариты: длина	мм	6180	8600	6180
10	ширина	мм	2500	1994	2480
11	высота	мм	2830	4000	3770

Таблица 4.

Краткие технические данные современных моделей подвижного состава для перевозки скоропортящихся продуктов

Номер по по-рядку	Наименование	Ед. изм.	ОдАЗ - 97725	SCHMITZ SCD20-BO	FRUEHAUF
1	Число осей	—	2	2	3
2	Грузоподъемность	кг	11300	22550	24600
3	Снаряженная масса	кг	7800	8500	9400
4	Максимальная полная масса	кг	19100	31000	34000
5	Габариты длина	мм	8950	12726	13900
6	ширина	мм	2500	2550	2600
7	высота	мм	4000	3875	4000
8	Внутренние размеры кузова: длина	мм	8050	12050	13140
9	ширина	мм	2400	2430	2475
10	высота	мм	2270	2280	2350
11	Полезный объем кузова	м3	36	61	76.4
12	Погрузочная высота	мм	1400	1455	1400
13	Тип подвески	—	рессорная	рессорная	пневматическая

2.4. Анализ сравнительных характеристик подвижного состава

Согласно исходного варианта, к расчёту принимаю один кольцевой маршрут, его схема приведена в графическом разделе. Маршрут перевозок кольцевой развозочный, т. е. автопоезд движется между несколькими пунктами в прямом направлении. Коэффициент использования пробега таких маршрутов составляет до 1.0, но т. к. обратный пробег от последнего места разгрузки негружённый (холостой) и длина ездки с грузом равна длине холостого пробега, данный маршрут является нерациональным. Месячный объём перевозок в среднем в год составляет 500 тонн.

Для правильного планирования и организации перевозочного процесса, что должно обеспечить выполнение заданного плана перевозок, необходимо провести расчёт технико-эксплуатационных показателей и производственной программы работы подвижного состава на данном маршруте.

Расчет технико-эксплуатационных показателей:

Время на маршруте, ч:

Т_>м >=_> >t_>д>+St_>п-р>,

где t_>д >– время движения, ч;

t_>п-р> – суммарное время простоя под погрузкой-разгрузкой, ч.

Время оборота, ч:

t_>o>=t_>д>+t_>отд>+t_>то>+t_>др>,

где t_>д >– время движения, ч;

t_>то>_> >– время на техническое обслуживание АТС и ремонт, ч;

t_>пр>_> >– другие задержки в пути (пересменки, переправы, проверка документов и проч.), ч;

t_>отд> – время отдыха водителей, ч.

Время движения, ч:

.

Коэффициент использования календарного времени (оценивает совершенство организации перевозок):

.

Время в наряде, ч:

.

Коэффициент использования пробега:

,

где l_>н> – длина нулевого пробега согласно исходным данным, км;

l_>х> – протяженность холостого (непроизводительного пробега) от места последней разгрузки до пункта загрузки. Фактически она равна длине маршрута l_>м>.

Производительность за ездку, т:

U_>е>=q_>н>´g_>д>_> >,

где q_>н> – номинальная грузоподъёмность автопоезда, т;

g_>д> – динамический коэффициент использования грузоподъёмности.

Производительность за ездку, ткм:

W_>е>= U_>е>´l_>ег>.

Число оборотов для одного АТС за месяц:

.

Среднесуточный пробег, км:

l_>сс>=24´k_>о>´V_>т>.

Потребное количество автомобилей на маршруте для выполнения заданного объема перевозок, ед:

,

где Q_>мес>_> >– месячный объём перевозок, т.

Производственная программа рассчитывается по следующим формулам:

Списочное количество автомобилей, ед:

,

где a_>в> – коэффициент выпуска автомобилей на линию.

Списочное количество полуприцепов, ед:

,

где a_>вп> – коэффициент выпуска полуприцепов на линию.

Автомобиле-дни автопредприятия, дн:

АД_>ап>=А_>сп>´Д_>к>,

где Д_>к> – календарное число дней за период, дн.

Автомобиле-дни в эксплуатации, дн:

АД_>э>=А_>м>´Д_>р>,

где Д_>р> – количество рабочих дней за период, дн [16].

Общий пробег за период, км:

L_>общ>=n_>о>´L_>м>+n_>о>´l_>н>.

Автомобиле-часы в наряде за период, ч:

АТ_>н>=Т_>н>´АД_>э>.

Количество ездок за период :

N_>e>=n_>о>´АД_>э>.

Производительность парка подвижного состава за период, т:

.

Производительность парка подвижного состава за период, ткм [2]:

.

По данным расчетов технико-эксплуатационных показателей и производственной программы для АТС заполняю таблицы 5 и 6.

Таблица 5.

Показатели работы АТС на линии

Показатели использования и производительности АТС	Ед. изм.	Обозна-чение	КамАЗ 54112 6´4.2 + ОдАЗ-97725	МАЗ 64226 6´4.2 + FRUEHAUF
1	2	3	4	5	6
1.	Объем перевозок	Q>мес>	т	500	6000
2.	Время на маршруте	ч	Т>м>	79,7	80,3
3.	Время оборота	ч	t>o>	127,7	128,3
4.	Время движения	ч	t>д>	78,9	78,9
5.	К-т использования календарного времени		k>о>	0,62	0,62
6.	Время в наряде	ч	Т>н>	128,2	128,2
7.	Коэффициент ис­пользования пробега		b	0,5	0,5
8.	Производительность за ездку	т	U>е>	8,7	18,9
9.	Производительность за ездку	ткм	W>е>	16590,9	36118,6

Продолжение таблицы 5.

1	2	3	4	5	6
10.	Число оборотов для одного АТС за месяц		n>o>	4,08 (принимаю 4)	4,06 (принимаю 4)
11.	Среднесуточный пробег	км	l>сс>	718,7	718,7
12.	Количество АТС	ед	А>э>	11,2 (принимаю 11)	5,1 (принимаю 5)
14.	Списочное количе­ство автомобилей	ед	А>сп>	15,7 (принимаю 16)	7,1 (принимаю 7)
15.	Списочное количе­ство полуприцепов	ед	П>сп>	12.9 (принимаю 13)	5.9 (принимаю 6)
16.	Автомобиле-дни автопредприятия	дн	АД>ап>	496	217
17.	Автомобиле-дни в эксплуатации	дн	АД>э>	286	130
18.	Общий пробег за период	км	L>общ>	228840	76720
19.	Автомобиле-часы в наряде за период	ч	АТ>н>	36665,2	27819.4
20.	Количество ездок за период		N>е>	44	20
21.	Производительность парка	т	Q	504.3	498.1
22	Производительность парка	ткм	P	740509	722448

Таблица 6.

Показатели работы АТС на линии

Показатели использования и производительности АТС	Ед. Изм.	Обозначение	RENAULT 385.19 Т 4´2.2 + SCHMITZ SCD20ВО	Итого за год для МАЗ 64226 6´4.2 + FRUEHAUF
1	2	3	4	5	6
1.	Объем перевозок	Q>мес>	т	500	6000
2.	Время на маршруте	ч	Т>м>	80,3	963,6
3.	Время оборота	ч	t>o>	128,3	128,3
4.	Время движения	ч	t>д>	78,9	78,9

Продолжение таблицы 6.

1	2	3	4	5	6
5.	К-т использования календарного времени		k>о>	0,62	0,62
6.	Время в наряде	ч	Т>н>	128,2	—
7.	Коэффициент использования пробега		b	0,49	0,49
8.	Производительность за ездку	т	U>е>	17,9	—
9.	Производительность за ездку	ткм	W>е>	34059,0	—
10.	Число оборотов для одного АТС за месяц		n>o>	4,06 (принимаю 4)	—
11.	Среднесуточный пробег	км	l>сс>	718,7	—
12.	Количество АТС	ед	А>э>	5,6 (принимаю 6)	5
13.	Списочное количе­ство полуприцепов	ед	П>сп>	12.9 (принимаю 13)	6
14.	Списочное количество автомобилей	ед	А>сп>	8,6 (принимаю 9)	7
15.	Автомобиле-дни автопредприятия	дн	АД>ап>	279	2555
16.	Автомобиле-дни в эксплуатации	дн	АД>э>	156	1500
17.	Общий пробег за период	км	L>общ>	91536	920640
18.	Автомобиле-часы в наряде за период	ч	АТ>н>	20000	192300
19.	Количество ездок за период		N>е>	24	240
21.	Производительность парка	т	Q	503	5977
22.	Производительность парка	ткм	P	738600	8669374

Наиболее эффективно использовать автомобильный транспорт, при одновременном обеспечении сохранности грузов и экономии горюче-смазочных материалов. Частично это возможно осуществить при выборе подвижного состава соответствующей грузоподъемности и грузовместимости для заданных к перевозке видов грузов и их объемов.

Таким образом, важной задачей организации перевозок является выбор АТС, наиболее полно отвечающих условиям и обеспечивающих наибольшую эффективность их использования. Она решается путем сравнения различных марок автомобилей между собой при перевозке заданного вида груза. Решающим фактором является производительность подвижного состава и стоимостные показатели (транспортные издержки, себестоимость, прибыль) и энергоемкость перевозок (удельный расход топлива). Производительность автопоезда во всем реальном диапазоне l_>ег> выше, чем у одиночного автомобиля (на доказательстве этого утверждения не останавливаюсь), поэтому к перевозке задаю исключительно автомобильные поезда. Их состав оптимизируется по максимальной производительности в зависимости от общей массы.

Выбор производительности в качестве целевой функции основывается на следующем: с увеличением полной массы автопоезда возрастает его грузоподъемность (повышается производительность), но снижается техническая скорость (снижается производительность), следовательно, этот параметр зависит от полной массы, внешней скоростной характеристики двигателя, параметров трансмиссии, ходовой части, а также дорожных условий [4]. В данном дипломном проекте ставлю задачу в упрощенном варианте, принимая условие, что необходимые модели и количество АТС имеются в АТП в достаточном количестве.

Определение часовой производительности АТС [16]:

,

где U_>рч> – часовая производительность АТС, т;

q – допустимая полная масса полуприцепа (см. п.п. 2.3.), т;

g_>с> – статический коэффициент использования грузоподъёмности (см. п.п. 2.5.2.);

b_>е> – коэффициент использования пробега за ездку – 0.5;

V_>т> – техническая скорость – 48.3 км/ч;

l_>ег> – длина ездки с грузом – равна длине маршрута l_>м>, км;

t_>п-р> – время простоя под погрузкой-разгрузкой (см. п.п. 2.5.1.), ч.

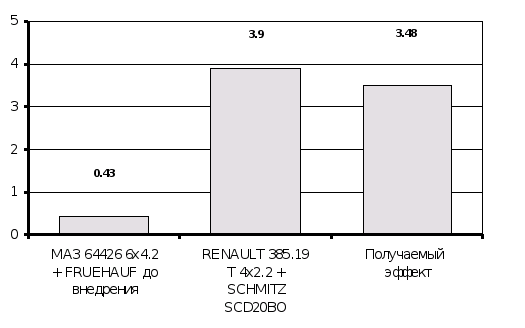

Результаты расчета (24) сводим в диаграмму, которая изображена на рис. 6.

Рис. 6. Диаграмма производительности АТС на линии.

Вывод: Наилучшие показатели, как видно из табл. 4 и 5, следует отнести к автопоезду МАЗ 64226 6´4.2 + FRUEHAUF. При использовании данного АТС в перевозках наблюдается уменьшение общего пробега за период по сравнению с автопоездами на базе тягачей RENAULT и КамАЗ на 17 %, и 55 % соответственно. Возросла производительность за ездку в тоннах и тонно- километрах по сравнению с автопоездами на базе тягачей RENAULT, КамАЗ на 6 % и 54% соответственно. В результате чего уменьшилось число автомобилей, работающих на маршруте, их списочное количество 7 ед. против 9 и 16 автопоездов на базе тягачей RENAULT и КамАЗ соответственно. Еще один важный показатель - общий расход топлива за период - у автопоезда МАЗ–64226 6´4.2 + FRUEHAUF ниже на 6 % и 47 % чем у автопоездов на базе тягачей RENAULT и КамАЗ соответственно.

2.5. Технология выполнения погрузо- разгрузочных работ

2.5.1. Краткая характеристика погрузо-разгрузочных средств

Пропускная способность каждого погрузо-разгрузочного поста зависит от степени оснащения его погрузо-разгрузочными средствами, уровня механизации. Известно, что простейшие ПРС снижают трудоемкость работ по сравнению с затратой физического ручного труда на 15-40 % [3]. Применяемые средства для механизации ПРР:

Ручные вилочные тележки — изготовитель — финская фирма «ROCLA», применяются для погрузки, разгрузки и горизонтального перемещения пакетов с грузом. Имеют подъемную платформу с ручным гидравлическим приводом, грузоподъемностью до 1.5 т, высота подъема площадки – 0.2 м. Перемещаются усилием рабочего, обладают высокой маневренностью, что дает возможность использовать их в помещениях, вагонах и кузовах автомобиля.

Усилие, необходимое для перемещения тележки с пакетом груза:

F_>c> ³ W_>c>=f_>к>´(Q+G)cosb+(Q+G)sinb,

где W_>c> - сила статического сопротивления передвижению тележки;

f_>к> - коэффициент сопротивления качению, 0.05;

Q - вес груза, складывается из веса паллета (25 кг - 250 н) и веса самого пакета 8250 н;

G - вес тележки - 600 н;

b - продольный уклон - 0°.

W_>c>=0.05´(8250+250+600)´cos0°+(8250+250+600)´sin0°=455 н ® 46 кг.

Электропогрузчики и штабелеры применяют с механической (отечественного производства, ЭП-106) и гидравлической трансмиссией (мод. ЕВ- 705, производитель - «BALKANCAR», Болгария). Оборудованы вилочным захватом для подъема пакетированного груза. Грузоподъемность у таких средств колеблется в пределе от 1 до 5 т при высоте подъема рабочего органа до 8 м. Скорость передвижения по ровной площадке - 10 км/ч. Электропогрузчики отличаются от автопогрузчиков меньшими размерами, что повышает маневренность и позволяет использовать их не только в помещениях, но и для работы в кузовах автомобилей. Для повышения устойчивости за задней осью монтируется противовес. Электродвигатели погрузчиков работают от кислотных аккумуляторных батарей [3]. Каждый ПРМ имеет свой паспорт и свидетельство о регистрации.

Основные параметры применяемых электропогрузчиков приведены в табллице 7.

Таблица 7.

Краткая характеристика электропогрузчиков

Параметры	ЭП - 106	ЕВ - 705
Грузоподъемность на вилах, т	1,0	2
Наибольшая высота подъема груза на вилах, м	4,5	4,5
Наибольшая скорость подъема груза, м/мин	9	8,4
Наибольшая скорость передвижения, км/ч: с грузом (без груза)	9 (10)	10 (12)
Наименьший радиус поворота по наименьшему маршруту, м	1,6	2,2
Масса погрузчика, оборудованного вилами, т	2,38	3,8

Электропогрузчики относятся к ПРМ циклического действия, производительность такого ПРС можно оценить при помощи следующей зависимости [3]:

,

где W_>э>_> >– производительность, т/ч;

q_>к> – грузоподъемность механизма - 1.0 т;

k_>v> – коэффициент наполнения - 0.91;

Т_>ц> – время цикла, с;

h_>н> – коэффициент, оценивающий интенсивность работы. Во время ПРР он равен 1.0;

k_>с> – коэффициент совмещения операций - 0.8.

Т_>ц> =T_>под>+Т_>оп>+Т_{>маневр}>+2´Т_>движ>.

Для расчетов принимаю средние значения, полученные путем непосредственных замеров:

T_>под> – время, затраченное ПРМ на подъем груза - 5 с;

Т_>оп> – тоже, на опускание груза - 1 с;

Т_{>маневр}> – время маневра ПРМ - 6 с;

Т_>движ> – время, затраченное на передвижение с грузом к автомобилю, с учетом задержек и остановок в пути - 25 с.

Т_>ц> =5+1+6+2´25=62 с,

тогда:

т/ч.

Принимая условие, что пост ПРР включает 2 электропогрузчика типа ЭП-106, определяем время погрузо-разгрузочных работ. Результаты занесены в табл. 8. Время t_>п-р> охватывает подготовительные операции и оформление документов – 10 мин на первую тонну погрузки, а суммарное St_>п-р> за рейс – комплекс этих операций в пунктах разгрузки.

Таблица 8.

Время выполнения погрузо-разгрузочных работ

Наименование полуприцепа	q>н>, т	W>э>, т/ч	W>пост>, т/ч	t>п-р>, ч	St>п-р>, ч
ОдАЗ-97725	11.3	44	88	0.13	0.77
SCHMITZ-SCD20-BO	22.5	44	88	0.43	1.37
FRUEHAUF	24.6	44	88	0.45	1.39

Вывод: При анализе таблицы можно наблюдать линейную зависимость между грузоподъемностью АТС и временем его загрузки-выгрузки. Наименьшее время погрузо-разгрузочных работ у полуприцепов марки ОдАЗ-97725.

2.5.2. Технология выполнения погрузо-разгрузочных работ

Организация движения автомобилей на маршруте в значительной степени зависит от организации работы погрузо-разгрузочных пунктов, чья пропускная способность должна быть достаточной для бесперебойного обслуживания работающих на маршруте автомобилей.

Рассматриваемый грузовой терминал, находящийся по адресу: Промзона «Парнас», 6-й проезд, «Петромолк - 5» (см. подробнее в Графическом разделе) относится к погрузо-разгрузочным пунктам постоянного характера. Режим работы такого пункта - круглосуточный. Для выполнения операций по приемке, переработке (подбору, сортировке), отправлению и оформлению грузов имеет несколько площадок, каждая из которых образует погрузо-разгрузочный пост. Данный пункт арендуют 3 торговых организации, каждая из которых может занимать только 1 пост вне зависимости от объема погрузо-разгрузочных работ.

Площадки имеют твердое покрытие и хорошее освещение для работы в ночное время. В пределах каждой площадки для автомобилей характерна торцевая расстановка (рис. 7а), она широко применяется, т.к. сокращает фронт работ. Однако погрузка (разгрузка) при такой расстановке малопроизводительна и неудобна, поскольку осуществляются только через заднюю дверь кузова.

В связи с тем, что в настоящем проекте перевозки осуществляются автопоездами, то для повышения производительности работы ПРП целесообразно применять ступенчатый способ расстановки автомобилей (рис. 7б). Он позволит осуществлять операции по погрузке (разгрузке) автоприцепов через борт и заднюю часть кузова, что существенно облегчит и ускорит работу (разумеется, если позволяет конструкция полуприцепа). Скорость передвижения автомобилей по ПРП - не более 10 км/ч.

Типовая технология проведения погрузо-разгрузочных работ, рассматриваемая в данном проекте, включает в себя следующие этапы:

• пропуск транспортного средства на территорию грузового терминала;

• подача транспортного средства к месту погрузки (разгрузки);

• проведение подготовительных мероприятий;

• загрузка (выгрузка) автопоезда, включая прием (сдачу) груза экспедитором;

• опломбирование груза (в пункте погрузки);

• оформление документов;

• выпуск транспортного средства за территорию терминала.

В целях обеспечения контроля за движением транспортных средств по территории терминала пропуск автомашин осуществляет специальная служба. Подача транспортного средства к месту погрузки (разгрузки) включает движение по подъездным путям, маневрирование и постановку.

а) б)

Рис. 7. Способы расстановки АТС на погрузо-разгрузочных постах: а) торцевой; б) ступенчатый.

Как правило верно неравенство h_>1><h_>2> (h_>1>_> >- высота пола площадки; h_>2>_> >- погрузочная высота), см. рис. 8а и 8б, поэтому процессу погрузки (разгрузки) предшествуют подготовительные мероприятия. Здесь преимущество отдается полуприцепам с пневматической подвеской, т.к. выравнивание h_>1> и h_>2> производится автоматически. В случае, когда полуприцеп оборудован рессорной подвеской, для заезда ПРМ в кузов, производится подача решетки, на что затрачивается больше времени, и, как следствие, снижается эффективность ПРР.

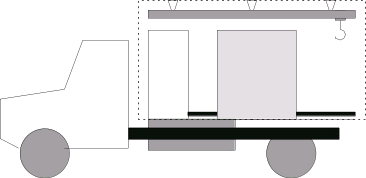

Рис. 8. Постановка автопоездов с различным типом подвески под погрузку (разгрузку): а) полуприцеп с рессорной подвеской; б) полуприцеп с пневматической подвеской.

Следующий этап в рассматриваемой технологии - наиболее ответственный - это прием (сдача) груза и ориентирование его в кузове полуприцепа. В данном курсовом проекте осуществляется пакетный способ перевозки. Габариты паллетов для всех видов внутренних и внешнеторговых перевозок: 1200´800.

Определим показатели грузовместимости для полуприцепов. Будем исходить из размеров сформированного пакета: 1200´800´2010 мм. Его масса брутто составит 910 кг, т.е. q_>i>=0.91т. Максимальное количество пакетов, размещаемых в кузове полуприцепа [2]:

N_>q>=q_>н>/q_>i> , N_>abc>=(b_>к>/800)+(b_>к>/1200)´(a_>к >-1200)/800,

где N_>q> – максимальное число пакетов в кузове исходя из номинальной грузоподъемности полуприцепа;

N_>abc> – тоже исходя из размеров кузова полуприцепа и схемы расстановки пакетов;

q_>н> – номинальная грузоподъемность полуприцепа;

q_>i> – масса брутто одного пакета;

a_>к>_> >и b_>к> – внутренняя длина и ширина кузова полуприцепа.

Удельная объемная грузоподъемность оценивается:

q_>v>=q_>н>/(V_>к>´h_>v>),

где V_>к> – внутренний объем кузова;

h_>v> – коэффициент использования объема кузова, который зависит от конструкции кузова и вида груза - 0.8.

Статический коэффициент использования грузоподъемности:

g_>с>= q_>ф>/q_>н>,

где q_>ф> – количество фактически перевезенного груза, т;

q_>н> – номинальная грузоподъемность автопоезда, т.

Для расчетов в настоящем дипломном проекте целесообразно пользо­ваться динамическим коэффициентом использования грузоподъемности, т. к. он учитывает не только количество перевезенного груза, но и расстояния, на которые перевозится груз [15]:

,

где q_>ф> – количество фактически перевезенного груза, т;

l_>ег>_>1>, l_>ег>_>2>, l_>ег>_>3> – расстояния между пунктами разгрузки (1099, 410 и 396), км;

q_>н> – номинальная грузоподъемность автопоезда, т.

Результаты расчета показателей грузовместимости подвижного состава сведены в таблицу 9.

Таблица 9.

Показатели грузовместимости

Подвижной состав	Число пакетов за одну отправку, шт	Масса брутто перевозимого груза, т	Удельная объемная грузоподъем-ность, т/м3	Коэффициен-ты g>с>(g>д>)
SCHMITZ SCD20-BO	24	21.84	0.46	0.97(0.78)
ОдАЗ-97725	13	11.30	0.39	1.0(0.77)
FRUEHAUF	27	24.57	0.42	0.99(0.77)

Вывод: из таблицы 9 видно, что показатели использования грузоподъемно­сти полуприцепов типа FRUEHAUF для данной линии выше, чем у остальных. Следовательно, применение первого следует считать предпочтительнее.

3. Пути улучшения эффективности использования автомобильного транспорта на междугородных линиях

3.1. Совершенствование системы управления и контроля междугородными грузовыми перевозками

Под оперативным управлением перевозочным процессом понимается реализация функций, обеспечивающих решение транспортных проблем в течение сменно-суточного периода по отдельным элементам технологического процесса перевозок. Оперативное управление направлено на выполнение текущих планов перевозок. Здесь и далее совершенствование системы управления и контроля будет освещено в свете диспетчерского регулирования транспортно-технологического процесса.

Оперативное регулирование проявляется в разработке управленческих воздействий на перевозочный процесс с целью удержания его в рамках заданного плана. По этой причине необходим постоянный контроль за ходом перевозочного процесса — диспетчерирование, при помощи мобильных и прочих средств связи [14].

Индивидуальная мобильная радиосвязь получила наибольшее распространение в фирмах и компаниях, использующих парк грузовиков или коммерческих автомобилей. Водителям необходима связь с координационной группой (центральным офисом). До недавнего времени каждая компания была вынуждена организовывать свою собственную систему радиосвязи, устанавливать свою собственную центральную станцию и приемопередатчики в автомобилях. Для перевозок в пределах города и его окрестностей создание и эксплуатация такой системы обходилась дорого, но в разумных пределах.

Сейчас пользователи индивидуальных систем радиосвязи объединяются в CUG (от англ. — закрытые пользовательские группы). Пользователи каждой такой группы получают доступ к одним и тем же частотам, магистральным линиям и радиостанциям, которые обеспечивают нужную зону действия. Обычно, доступ к телефонной сети отсутствует. С экономической точки зрения CUG являются наиболее подходящим для организации связи с используемым парком автомобилей.

В таблице 10 дана краткая характеристика одного из операторов.

Таблица 10.

Краткая характеристика оператора радиосвязи КРС

Оператор	Рабочая частота	Радиус уверен­ного приема	Стоимость ком­плекта / абонент­ская плата	Модель
КРС	400 МГц	до 140 км	$ 1350/100	Vx-500, CD-300, FIL-7011

Мобильная радиосвязь можно организовать как в гражданском диапазоне, на частоте 27 МГц, так и профессиональном, на частотах 160 МГц или 400 МГц (чем выше частота, тем лучше качество связи). Профессиональный диапазон открыт только для юридических лиц и для работы на нем необходимо разрешение Главгоссвязьнадзора РФ. Для удобства абонента можно спроектировать 2-х и более зоновую систему обслуживания, т. е. появляется возможность так организовать связь, чтобы прием сигнала осуществлялся в различных районах, а вся информация передавалась через единый коммутатор. Схематично это выглядит следующим образом (рис. 9).

Рис. 9. Структура 2-х зоновой системы связи.

Рассмотрев традиционную технологию передачи информации при управлении перевозками, можно сделать вывод: связь с водителем и обмен информацией возможен только по его прибытии в узловой пункт. Известно, что условия автотранспортного процесса достаточно динамичны [14] и есть известная вероятность возникновения форс-мажорных обстоятельств. Далее, учитывая криминальную обстановку на отечественных дорогах в совокупности с другими внешними факторами, мы не имеем стопроцентной гарантии прибытия транспортного средства (!) в назначенный пункт. По этому становится очевидным, что оперативная связь с водителем, находящимся на линии, просто необходима! На рис. 10 приведена блок-схема алгоритма передачи информации при управлении перевозками (присутствует оперативная связь с водителем).

Далее, из-за невозможности постоянного, централизованного контроля за работой подвижного состава на линии важное значение для организации управления процессом перевозок грузов имеет автоматизация системы сбора первичной информации о работе автомобилей. Автоматизированный сбор первичной информации о работе грузовых автомобилей осуществляется тахографами — устройствами для измерения числа оборотов двигателя. Тахограф устанавливается на приборном щите автомобиля и объединяет спидометр со счетчиком пробега, тахометр, часы и устройство для записи на специальном диске параметров работы автомобиля [14].

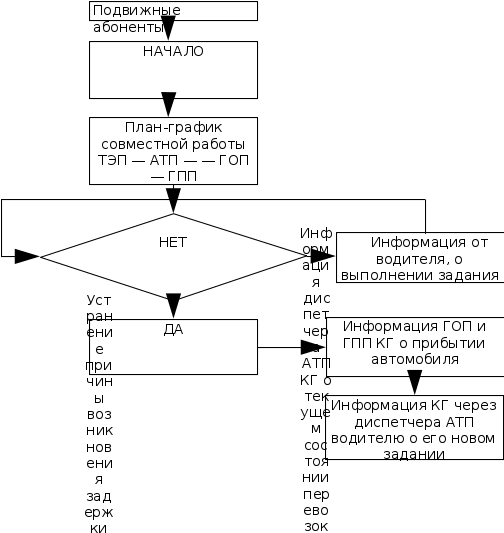

Рис. 10. Алгоритм передачи информации при управлении перевозками (присутствует оперативная связь с водителем). Условные обозначения: КГ - координационная группа; АТП - автотранспортное предприятие.

Вывод: Осуществление оперативного контроля, координирование подвижного состава на линии и регулирование хода транспортного процесса невозможно без средств связи, которые позволяют осуществлять обмен информацией, в любой момент времени, между всеми участниками перевозочного процесса. Следовательно, наличие у водителя радиосвязи позволит заметно повысить качество перевозочного процесса.

3.2. Качество транспортно-экспедиционного обслуживания

По определению экспедитором может быть физическое или юридическое лицо, которое своим уставом обеспечивает за вознаграждение перевозку грузов, не являясь в свою очередь перевозчиком. Требования к экспедитору со стороны ФИАТА (международная ассоциация экспедиторских организаций):

• Обладать соответствующей профессиональной подготовкой, подтвержденной квалификационным удостоверением (лицензия транспортной инспекции, курсы АСМАП на базе ИЭА);

• иметь высокую моральную репутацию;

• быть экономически, организационно и финансово способным выполнить поручение на экспедирование товара.

На рис. 11 показан участок логистической цепи, на котором возникает необходимость транспортно-экспедиционных услуг, при обслуживании материальных потоков.

Рис. 11. Схема логистической цепи. На рисунке цифрами обозначены: 1 — склад сырья; 2 — производство; 3 — склад готовой продукции; 4 — склад потребителя; 5 — рынок.

В транспортно-экспедиционное обслуживание (ТЭО) входят операции:

• транспортное обслуживание;

• выполнение погрузо-разгрузочных работ;

• складские операции;

• экспедиционное обслуживание:

• подготовка груза к перевозке (упаковка, маркировка);

• подготовка и оформление документов, связанных с перевозкой;

• производство расчетов (как за товар, так и за перевозку);

• обеспечение бланками и формами документов;

• выполнение различных посреднических операций;

• таможенные услуги.

Транспортно-экспедиционные операции, являясь дальнейшим развитием и совершенствованием организации транспортного процесса, имеют большое значение. Наиболее важным в процессе перевозок грузов для экономики явля­ется сокращение транспортных расходов, которое может быть достигнуто в ре­зультате рациональной организации перевозочной работы всех видов транс­порта, участвующих в процессе перемещения грузов, что является основной це­лью в работе транспортно-экспедиционных предприятий или организаций. Транспортно-экспедиционные операции выполняют специализированными предприятиями или организациями, которые освобождают грузоотправителей и грузополучателей от многих функций, связанных с процессом перемещения груза, и являются организаторами транспортного процесса в целом [1]. Итак, вышеописанные услуги выполняют предприятия ТЭО, они, в свою очередь де­лятся на три группы:

• комплексные ТЭП (узловые транспортно-экспедиционные предприятия);

• транспортные предприятия и организации;

• специализированные фирмы.

Осуществляются экспедиционные операции в соответствии с договором по заявкам клиентуры, в котором указываются объем и перечень ТЭО, передавае­мых грузоотправителями и грузополучателями для выполнения ТЭП, сроки вы­полнения, порядок и условия расчетов между сторонами (грузоотправитель — грузополучатель — ТЭП), взаимная ответственность сторон, порядок предъяв­ления и рассмотрения претензий, вытекающих из договора. В зависимости от вида перевозок ТЭП при заключении договора руководствуются уставом соот­ветствующего вида транспорта. Формы транспортно-экспедиционного обслужи­вания:

• местная экспедиция (простейшая);

• частичное обслуживание;

• полное обслуживание (без участия грузовладельца).

Рассмотрим, что представляют из себя основные операции, выполняемые при транспортно-экспедиционном обслуживании: местная экспедиция будет включать пункты с 1 по 4 и последний пункт, а экспедиция по прибытию — пункты с 6 по 9:

• прием грузов к перевозке на складе грузоотправителя и погрузка его на а/м;

• доставка груза на железнодорожный транспорт;

• выгрузка груза из автомобилей, погрузка в железнодорожные вагоны;

• отправление и оформление всей необходимой документации и оплата провозных платежей;

• наблюдение за прохождением груза;

• выгрузка груза из вагона и погрузка на автомобили с оформлением не­обходимой документации;

• доставка на склад грузополучателей;

• выдача с соответствующей документацией;

• выполнение расчета за перевозку и все виды оказываемых услуг.

Порядок выполнения экспедиционных операций может быть различен в за­висимости от вида перевозки. При прямой автомобильной перевозке ТЭП при­нимает груз на складе грузоотправителя, доставляет его с полной ответственно­стью за сохранность в пункт назначения, сдает грузополучателю и возвращает грузоотправителю товарно-транспортные документы с распиской грузополуча­теля о приеме груза. Возможны также и частичные формы транспортно-экспеди­ционного обслуживания:

• консультации по выбору, способу и условиям перевозки (консалтинг);

• приведение груза в транспортабельное положение;

• выполнение коммерческих операций, связанных с передачей груза с од­ного вида транспорта на другой;

• оформление документов при погрузке и выгрузке грузов;

• складское хранение и складская обработка грузов;

• выдача различных справок по перевозкам.

Транспортно-экспедиционное обслуживание предприятий и организаций — грузоотправителей и грузополучателей осуществляется автомобильным транс­портом при централизованном завозе-вывозе всех грузов, кроме опасных и на­ливных с железнодорожного транспорта, опасных грузов с водного, а также тя­желовесных (массой свыше 20 т) и крупногабаритных. При этом плата за отдельные операции ТЭО предусматривалась по прейскуранту № 13-01-03, а услуги, не оговоренные в прейскуранте, оплачиваются по договорным тарифам. Однако с 18 мая 1992 г. постановление правительства РФ № 318 «Положение о государственном регулировании цен на энергоресурсы» предполагает примене­ние свободных тарифов. Доходы при выполнении различных форм ТЭО формируются:

• за оформление документов (используется ставка);

• за выполнение таможенных операций, упаковку грузов, сопровождение грузов (взимаются комиссионные в зависимости от стоимости, массы — 1-2% от платы, взимаемой перевозчиком);

• комплектация сборных отправок дает возможность выполнить пере­возку с меньшей стоимостью, чем платит отправитель;

• за счет разницы на перевозку на отдельных видах транспорта и пред­лагаемой экспедитором сквозной ставки;

• комиссионные от передачи работы третьим фирмам;

• консультации (консалтинг).

В перспективе выполнение транспортно-экспедиционных операций при пе­ревозке грузов необходимо передать автомобильному транспорту общего пользования, что целесообразно по следующим факторам:

Автомобильный транспорт может осуществлять транспортно-экспедицион­ную работу по всей стране, включая районы, не имеющие железных дорог и водных путей сообщения; автотранспортные организации общего пользования могут объединять выполнение всех видов ТЭО по междугородным автомобиль­ным перевозкам, по завозу и вывозу грузов с железнодорожных станций, портов и пристаней, по оказанию услуг населению; автомобильный транспорт является в подавляющем большинстве случаев связующим звеном между всеми видами транспорта и клиентурой, выполняя начальные и конечные операции транспортного процесса [1].

3.3. Применение рациональной технологии перевозок (участковый метод движения)

Наличие постоянных грузопотоков предопределяет организацию регулярного движения подвижного состава по заранее разработанным маршрутам перевозок. Маршрутом называется путь следования подвижного состава по трассе между грузообразующими и грузопоглощающими пунктами. Расстояние между начальным и конечным пунктом перевозки называется длиной маршрута L_>м>.

Выбор и составление маршрутов движения должны отвечать следующим требованиям: максимально производительно использовать пробег подвижного состава по всему маршруту; обеспечивать полную загрузку подвижного состава, работающего на маршруте; время одного оборота подвижного состава на маршруте не должно превышать времени одной смены работы водителей; организация движения по возможности по наикратчайшему расстоянию; возможность организации диспетчерского руководства и контроля за перевозками; обеспечивать минимальные нулевые пробеги; исключить возможность встречных однородных перевозок; добиваться выполнения перевозок минимальным количеством подвижного состава; соблюдать установленные правила безопасности движения.

Выбор маршрутов движения зависит прежде всего, от территориального расположения грузообразующих и грузопоглощающих пунктов, расстояния между ними, величины грузопотока и применяемого типа подвижного состава. Работа подвижного состава по заранее составленным рациональным маршрутам упрощает оперативное планирование, обеспечивает регулярность перевозок, способствует повышению производительности подвижного состава и эффективности перевозок.

Различают следующие маршруты движения подвижного состава: маятниковые, радиальные, кольцевые, комбинированные и участковые.

Участковые маршруты применяются при организации междугородных и международных перевозок грузов и характеризуются тем, что движение подвижного состава по ним осуществляется по перегонам-участкам маршрута. Участковую систему движения целесообразно применять при постоянных и значительных по размерам грузопотоках, на маршрутах большой протяженности. За автотранспортными предприятиями, расположенными в разных пунктах маршрута, закрепляются участки, по которым они организуют движение подвижного состава. В качестве подвижного состава в основном используются седельные тягачи с полуприцепами. Передача полуприцепов происходит эстафетно в пунктах стыковки участков [1].

Протяженность участка L_>у> по маршруту определяют временем оборота седельного тягача, которое не должно превышать время одной смены работы водителя на линии Т_>н>_> >_> >[15]:

,

где V_>э> — эксплуатационная скорость автотранспортного средства.

На рис. 12 показана схема участкового маршрута АД. В пунктах Б и Г, расположенных на маршруте, находятся узловые автотранспортные предприятия, осуществляющие собственно перевозку грузов на участках маршрута АБВ и ВГД. Пункт В является грузовой станцией, где происходит передача полуприцепа одним АТП другому для дальнейшей перевозки.

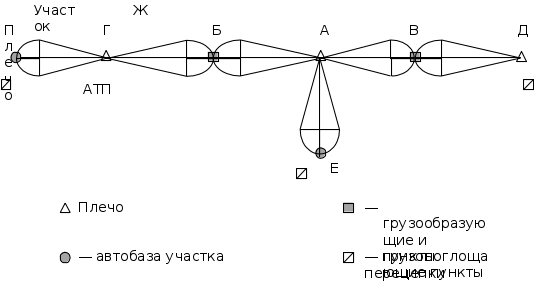

Рис. 12. Схема участкового маршрута.

Режим работы автомобильной линии определяется организацией движения, способами обслуживания автомобилей и автопоездов водителями и требованиями технического обеспечения подвижного состава. Практика междугородных сообщений выработала две основные системы организации работы и движения подвижного состава на автомобильных линиях:

система сквозного движения каждого автомобиля или автопоезда от начального до конечного пункта автолинии независимо от расстояния перевозки (такая система взята за исходную в настоящем дипломном проекте);

система участкового (плечевого) движения, при этом автомобильная линия делится на ряд участков, на каждом из которых действует отдельных парк седельных тягачей, обращающихся только в пределах своего участка, а полуприцепы следуют с грузом от начала до конца обслуживаемого грузового потока, на стыках двух смежных участков они передаются тягачам следующего участка и т. д. Передача полуприцепов осуществляется на специально устраиваемых перецепочных пунктах (перецепочных площадках), а в узловых пунктах или при значительном грузообороте на линии для этих целей организуются автомобильные станции [1].

Каждая из указанных систем имеет свои преимущества и недостатки, с разной силой проявляющихся в определенных конкретных эксплуатационных условиях. Существенным отличием этих систем является организация труда водителей. На рис. 13 показана схема автолинии и оборотов тягачей при участковой системе движения.

Участковая схема движения подвижного состава по маршруту позволяет сократить время на перевозку грузов, избежать спаренной работы водителей, повысить оперативность диспетчерского руководства и значительно увеличить производительность подвижного состава за счет его загрузки в прямом и обратном направлениях, а также создает лучшие условия работы водителям, которые имеют возможность ежедневно возвращаться в свое автотранспортное предприятие, что исключает возможность их командировки.

Рис. 13. Схема автолинии и оборотов тягачей при участковой системе движения

При участковой системе организации движения продолжительность оборота тягачей и полуприцепов определяется раздельно для каждого из этих типов подвижного состава, так как продвижение их по маршруту перевозки происходит различно. Тягачи обращаются только на участках или плечах, за которыми они закреплены. Полуприцепы же следуют от пункта отправления груза до места его назначения и при достаточно большом расстоянии перевозки могут проходить через несколько участков или плеч автомобильной линии. На всем маршруте их следования они буксируются последовательно несколькими тягачами. При этом возможны два варианта организации движения:

1. Тягачи линейных автопоездов курсируют только между грузовыми автомобильными станциями (ГАС), размещенными в определенных пунктах автомобильной линии. В начальных и конечных пунктах маршрута следования они обменивают полуприцепы на местных ГАС, которые осуществляют их дальнейшую доставку на склады грузовладельцев для получения (погрузки) или сдачи (выгрузки) груза местными маневровыми тягачами. Это дает возможность организовать движение линейных тягачей в течение суток по четкому графику независимо от времени функционирования складов грузоотправителей и грузополучателей. Линейные тягачи работают на жестко фиксированных участках и при постоянном времени оборота. Тягач подается к уже нагруженному и подготовленному к отправлению полуприцепу, и время расходуется на приемку его и груза водителем и экспедитором, получение транспортных документов и прицепку. Аналогичные процессы, но в обратном порядке, происходят и в пункте назначения. В стыковых пунктах маршрута следования и при передаче полуприцепа с одного участка на другой время затрачивается только на перецепку и передачу документов.

   В пункте стыка двух тяговых плеч одного участка (в большинстве случаев здесь же размещается основное АТП участка, а также проживают и обслуживающие его водители) происходит передача автопоезда одним водителем другому, который поведет его на следующем плече. Как правило, это производится без расцепки автопоезда и заключается в передаче перевозочных документов, осмотре груза (при перевозке в кузовах-фургонах ограничиваются осмотром пломб) и техническом осмотре полуприцепов [1].

На рис. 14 показан график работы автомобилей-тягачей по системе тяговых плеч, а на рис. 15 схематично изображен процесс обмена подвижным составом в пункте перецепки.

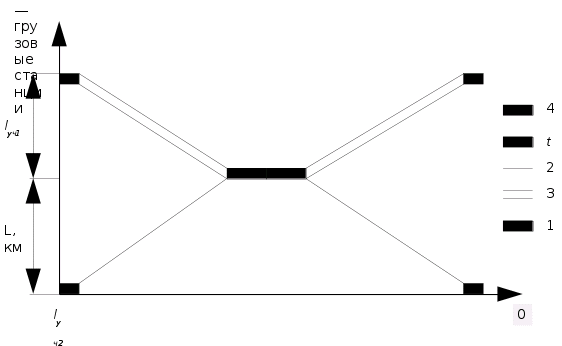

Рис. 14. График работы автомобилей-тягачей по системе тяговых плеч; 1,2 — операции прицепки-отцепки полуприцепа; 3 — отдых (обед) водителя; 4 — движение тягача, работающего на первом участке; 5 — движение тягача, работающего на втором участке.

2. Тягачи линейных автопоездов получают груженые полуприцепы на складах грузоотправителей и доставляют их для разгрузки, минуя грузовые автомобильные станции, на склады грузополучателей. В связи с этим в пунктах отправления и доставки груза (на конечных плечах маршрутов следования автопоездов) возникают дополнительные для линейного тягача затраты времени на погрузо-разгрузочные операции t_>пр>, а также на излишний (или) меньший по сравнению с длиной плеча пробег. В этих случаях в расчетные формулы должны быть внесены поправки исходя из норм затрат времени на погрузо-разгрузочные работы. Теперь что касается оборота прицепов и полуприцепов. Продолжительность их оборота может значительно отличаться от продолжительности оборота автомобилей и тягачей, составляющих совместно с ними автопоезда. В большинстве случаев время оборота прицепного парка

Рис. 15. Поэтапная схема работы подвижного состава. Сверху-вниз: движение; обмен полуприцепов в пункте перецепки; движение.

превышает время оборота тягового подвижного состава. Последнее зависит от системы организации движения, в практике встречаются следующие варианты.

При применении участковой (плечевой) системы организации движения линейные тягачи обращаются только на определенных участках автолинии, полуприцепы же продвигаются с грузом на всем протяжении его доставки, поступая в конечных пунктах маршрута в местный маневровый оборот. После разгрузки полуприцеп поступает под погрузку в этом же пункте автолинии или при отсутствии здесь груза направляется в другой ближайший пункт, где испытывается недостаток в порожних полуприцепах. С момента поступления полуприцепа под следующую погрузку начинается новый цикл его обращения. В практике эксплуатационных расчетов понятие «оборот полуприцепа» подменяется понятием «оборот полуприцепа на замкнутом (кольцевом) маршруте» с обязательным требованием возвращения полуприцепа в пункт первой погрузки [1].

Оборот полуприцепа на замкнутом маршруте. Иногда возникает необходимость организовать систематическое обращение полуприцепов между двумя определенными пунктами с обязательным возвращением их в исходный пункт. Это может иметь место при перевозке грузов, требующих специализированного подвижного состава, например цистерн, рефрижераторов, полуприцепов-роспусков и т. п., а также при обслуживании автопоездами регулярных устойчивых грузопотоков между корреспондирующими пунктами.

4. Разработка предложений по совершенствованию организации междугородных грузовых перевозок

Для повышения качества перевозки, ее показателей, можно предложить следующее:

• применение участкового метода движения с учетом неравномерности перевозок;

• проанализировать полученные результаты.

4.1. Расчет показателей рациональной технологии перевозок

Для правильного планирования и организации перевозочного процесса на данном этапе целесообразно провести расчёт технико-эксплуатационных показателей и производственной программы работы подвижного состава на маршруте.

Расчет технико-эксплуатационных показателей:

Время нахождения в наряде, ч:

,

где Т_>в> – продолжительность смены работы водителя (12 ч);

t_>пз> – нормативное подготовительно-заключительное время работы водителя (t_>пз>=0.3 ч);

t_>пм> – нормативное время на предрейсовый медицинский осмотр (t_>пм>=0.08 ч).

Расчетная средняя длительность смены работы водителя при соблюдении всех норм труда и отдыха, может быть представлена выражением, ч:

,

где t_>по> – время простоя под прицепкой отцепкой в каждом из конечных пунктов.

t_>отд> – суммарная продолжительность отдыха водителя за смену. В 12-и часовую рабочую смену составит 2.5 ч.

При продолжительности смены в 12 ч. средняя длина плеча может быть определена по формуле, км:

.

Исходя из возможных значений длины плеча L_>п>, находим их число:

.

Число участков маршрута (исходя из условия 1 участок = 2 плеча) L_>п>, находим их число:

.

Время движения автомобиля на плече, ч:

.

Коэффициент использования пробега за рабочий день:

,

где l_>н> – длина нулевого пробега согласно исходным данным, км;

l_>х> – протяженность холостого (непроизводительного пробега), фактически равна нулю.

Время оборота подвижного состава на 1-м плече участка маршрута, ч:

,

где t_>пр> – время погрузки-разгрузки (для первого плеча – при осуществлении погрузки в соответствии с нормативом простоя – составит 0.55 ч);

t_>отд> – суммарная продолжительность отдыха водителя за смену.

Коэффициент использования календарного времени (оценивает совершенство организации перевозок):

.

Срок доставки груза из начального в конечный пункт маршрута по системе тяговых плеч рассчитывается по формуле, ч:

,

где n_>o>_>тд >– число отдыхов водителей за время оборота на всех участках маршрута;

St_>пр> – суммарное время выполнения погрузо-разгрузочных операций;

t_>отд>_> >– длительность отдыха (2.5 ч).

Число оборотов для одного тягача за смену:

.

Число седельных тягачей при работе на маршруте рассчитывается для каждого i-го плеча:

,

где g_>с> – статический коэффициент использования использования грузоподъемности (см. п.п. 2.5.2.);

Q_>c> – суточный объем перевозок;

n_>о>_>i>_> >– число оборотов одного тягача за смену на данном i-м плече.

В связи с тем, что технико-эксплуатационные показатели и показатели использования будут расчитываться для АТП, которое обслуживает 1-е плечо маршрута, здесь и далее показаны формулы касательно только его.

Среднесуточный пробег, км:

,

где l_>ег> – длина ездки с грузом – фактически равна L_>п>, км.

Число оборотов для одного полуприцепа за период при их сквозном движении, с учетом, что они передаются от водителя к водителю:

,

где Д_>р> – количество рабочих дней за период, дн.

Число полуприцепов на маршруте:

.

где g_>д> – динамический коэфициент использования грузоподъемности (см. п.п. 2.5.2.);

Производительность за ездку, т:

U_>е>=q_>н>´g_>с>,

где g_>с> – статический коэффициент использования грузоподъёмности (см. п.п. 2.5.2.).

Производительность за ездку, ткм:

W_>е>= U_>е>´l_>ег>.

Производственная программа рассчитывается по следующим формулам:

Списочное количество автомобилей, ед:

,

где a_>в >– коэффициент выпуска автомобилей на линию.

Списочное количество полуприцепов, ед:

,

где a_>вп >– коэффициент выпуска полуприцепов на линию.

Автомобиле-дни автопредприятия, дн:

АД_>ап>=А_>сп>´Д_>к>,

где Д_>к> – календарное число дней за период, дн.

Автомобиле-дни в эксплуатации, дн:

АД_>э>=А_>э>´Д_>р>,

где Д_>р> – количество рабочих дней за период, дн.

Общий пробег за период, км:

L_>общ(а)>=l_>сс>´АД_>э>.

Общий пробег полуприцепов за период, км:

L_>общ(п)>=2´l_{> м}>´n_>опм>´П_>пм>.

Автомобиле-часы в наряде за период, ч:

АТ_>н>=Т_>н>´АД_>э>.

Количество ездок за период для первого плеча:

N_>е>=2´n_>о>´АД_>э>.

Производительность парка подвижного состава за период, т:

.

Производительность парка подвижного состава за период, ткм [1], [15]:

.

4.2. Влияние сезонности перевозок на технико-эксплуатационные показатели работы автотранспорных средств

Дальнейшее повышение производительности автолинии таким традиционно экстенсивным методом, как увеличение грузоподъемности используемых АТС, невозможно. Имеется возможность достигнуть максимальной производительности на АТС RENAULT 385.19 Т 4´2.2 с полуприцепом SCHMITZ SCD20ВО при соответствующей организации движения.

По данным, представленным в п.п. 2.1., можно спроектиро­вать работу автолинии Санкт-Петербург — Нижний Новгород — Казань — Ижевск в зависимости от спроса на перевозки. Кроме того, появляется возможность обратной загрузки на участке Нижний Новгород — Санкт-Петербург. По данным расчетов технико-эксплуатационных показателей и производст­венной программы для АТС заполняю таблицу 11.

Таблица 11.

Показатели работы АТС

Показатели использования и производительности АТС	Ед. изм.	Обоз-на-чение	В сред-нем за I квар-тал	В сред-нем за II квар-тал	В сред-нем за III квар-тал	В сред-нем за IV квар-тал	Итого за год
1.	Объем перевозок «туда» и («обратно») / всего	ч	Q>мес>	550 (400)	500 (400)	450 (400)	500 (400)	6000 (4800) 10800
2.	Время в наряде	ч	Т>н>	11.62	—
3.	Длина плеча	км	L>п>	206	206
4.	Число участков маршрута		n>у>	4	4
5.	Число плечей, обслу­живаемых данным АТП		n>п>	1	1
6.	К-т использования ка­лендарного времени		k>о>	0.73	0.73
7.	Среднесуточный пробег	км	l>сс>	456	456
8.	Срок доставки груза «туда» и («обратно»)	ч	t>д>	54.8 (35.9)	54.8 (35.9)
9.	Число седельных тяга­чей для 1-го плеча		А>Э>>1>	1.15 (пр. 1)	1.04 (пр.1)	0.85 (пр. 1)	1.04 (пр. 1)	1
10.	Коэффициент ис­поль­зования пробега на 1-м плече		b>рд>	0.85	0.85	0.85	0.85	0.85

Продолжение таблицы 11.

11.	Производительность за ездку «туда» и «обратно»	т	U>е>	21.8 (18.2)	21.8 (18.2)	21.8 (18.2)	21.8 (18.2)	—
12.	Производительность за ездку	ткм	W>е>	4496 (3754)	4496 (3754)	4496 (3754)	4496 (3754)	—
13.	Число оборотов для полуприцепа в месяц		n>o>>пм>	4.41 (пр. 4)	4.41 (пр. 4)	4.41 (пр. 4)	4.41 (пр. 4)	—
13.	Число полуприцепов на маршруте		П>пм>	7.3 (пр.7)	7.1 (пр.7)	6.8 (пр.7)	7.1 (пр.7)	7
14.	Списочное количество тягачей		А>сп>	1.37 (пр. 1)	1.26 (пр. 1)	1.05 (пр. 1)	1.26 (пр. 1)	1
15.	Списочное количество полуприцепов		П>сп>	7.85 (пр. 8)	7.85 (пр. 8)	7.85 (пр. 8)	7.85 (пр. 8)	8
16.	Автомобиле-дни авто­предприятия	дн	АД>ап>	31	30	30	31	365
17.	Автомобиле-дни в экс­плуатации	дн	АД>э>	21	20	19	20	240
18.	Общий пробег тягачей за пе­риод	км	L>об>>щ(а)>	9576	9120	8664	9120	109440
19.	Общий пробег полуприцепов за пе­риод	км	L>об>>щ(п)>	100800	100800	100800	100800	1209600
20.	Автомобиле-часы в на­ряде за период	ч	АТ>н>	244.0	232.4	220.8	232.4	2788.8
21.	Количество производит. ездок за период		N>е>	42	40	38	40	480
22.	Производительность парка	т	Q	956	911	865	911	10729
23.	Производительность парка тягачей	ткм	P>а>	180797	172188	163578	172188	2066254
24.	Производительность парка полуприцепов	ткм	Р>п>	1827063	1740060	1653057	1740060	20880720

Часовая производительность автомобилей-тягачей на обслуживаемом плече [16]:

,

где U_>рч> - часовая производительность АТС, т;

q_>н> - допустимая полная масса полуприцепа (см. п.п. 2.3.), т;

g_>с> - статический коэффициент использования грузоподъёмности (см. п.п. 2.5.2.);

b_>рд> - коэффициент использования пробега за день (см. таблицу 12);

V_>т> - техническая скорость – 48.3, км/ч;

l_>ег> - фактически равна L_>п> (см. таблицу выше), км;

t_>п-р> - время простоя под погрузкой-разгрузкой (см. п.п. 2.5.1.), ч.

Результаты расчета (62) сводим в диаграмму, которая изображена на рис. 16.

Выводы: для сравнения результатов работы автомобилей на линии целесообразно сравнить часовую производительность. В общем плане,

Рис. 16. Диаграмма производительности АТС на линии.

сопоставляя численные значения u_>рч> для сквозного (см. п.п. 2.4.) и участкового движения на маршруте, эффективность работы повышается в 8 раз! В среднем количество тягачей А_>э> в году, необходимых для выполнения плана по перевозкам и выпускаемых на линию одним и тем же АТП, составило 1 против 5 – разница на 80% (данные соответственно по участковому и сквозному методу движения).

Применение участкового метода движения позволит ускорить срок доставки груза t_>д> в прямом направлении с 64.4 ч. до 54.8 ч – на 35%. Максимальное число водителей данного АТП, работающих на линии, сократится с 13 до 2 – на 75%.

Кроме того, достигаются значительно лучшие условия труда водителей и технического обеспечения подвижного состава. Более подробно результаты сравнения технико-эксплуатационных показателей будут рассмотрены в графическом разделе.

4.3. Организация работы водителей

Работа водителя относится к одной из напряженных форм труда, так как она связана с большим нервно-эмоциональным напряжением, требует постоянной устойчивости и концентрации внимания, протекает в часто меняющихся условиях. Рациональная организация работы водителей заключается в таком нормировании и распределении их рабочего времени, при котором обеспечивается достижение и поддержание высокой эффективности труда на протяжении всей рабочей смены. Она включает в себя установление режима работы, графиков выхода на работу, вида учета рабочего времени.

Нормативным документом, которым следует руководствоваться при составлении графиков работы водителей, является «Положение о рабочем времени и времени отдыха водителей автомобилей», составленное в соответствии с нормами отечественного трудового законодательства [1].

Ниже, на рис. 17 приведен график работы двух водителей, закрепленных за одним автомобилем.

График работы водителей на линии на месяц 1997г.

Продолжительность смены: 11.62 ч Количество водителей: 2

Работа подвижного состава: односменная (2 вод.) Количество автомобилей: 1

Время выхода из АТП: 08.00 Число рабочих смен: 11

Время возвращения в АТП: 20.00 Автомобиле-часы работы: 255.6 ч

Числа месяца

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

1-й водитель:

р

в

р

о

р

о

р

о

р

в

р

о

р

о

р

в

р

о

р

о

р

о

2-й водитель:

о

р

в

р

о

р

о

р

о

р

в

р

о

р

о

р

в

р

о

р

о

р

Всего часов 1-й водитель:

127.8

Всего часов 2-й водитель:

127.8

Условные обозначения: пустая ячейка – выходной день недели, р – рабочий день, в – выходной день, о – дополнительный день для междусменного отдыха.

Рис. 17. График работы водителей на линии.

Такая форма организации труда водителей является наиболее рациональной, так как обеспечивает более полное использование основных производственных фондов предприятия, способствует повышению выработки и безопасности движения подвижного состава и создает водителям нормальные условия труда.

5. экономический раздел

Для оценки экономической эффективности организационно-технических мероприятий проекта, направленных на совершенствование существующей организации перевозок грузов и улучшение технико-эксплуатационных и экономических показателей использования подвижного состава автомобильного транспорта, в экономической части проекта рассчитываю:

• затраты на эксплуатацию подвижного состава и себестоимость перевозок;

• технико-экономические показатели проекта;

• показатели экономической эффективности дипломного проекта.

5.1. Расчёт сметы затрат на перевозку

Ниже рассматриваются общие положения методики калькулирования себестоимости перевозок и определение затрат по статьям.

Применяемые расчётные формулы:

Расчёт топлива на пробег, л:

,

где Н_>пр> – норма расхода топлива на 100 км. пробега – 33 и 28.3 для тягачей МАЗ и RENAULT соответственно, л;

L_>общ> – общий пробег автомобилей, км.

Расчёт необходимого количества топлива на транспортную работу, л:

,

где 1.3 – норма расхода топлива на одну ткм транспортной работы;

Р_>а> – транспортная работа, ткм.

Расчёт расхода топлива на зимний период времени, л:

,

где 4.2 – средний процент расхода топлива на зимний период времени;

Расчёт дополнительного расхода топлива на внутригаражные нужды, л:

,

где 0.5 – расход топлива на внутригаражные нужды, %.

Расчёт необходимого количества топлива на производственную программу, л:

.

Расчёт сэкономленного топлива, л:

,

где % - процент сэкономленного топлива.

Расчёт затрат по статье «Горючее», руб:

,

где Ц – цена за один литр топлива – 1000 руб (опт.).

Расчёт затрат по статье «Смазочные и прочие эксплуатационные материалы», руб

,

где % – укрупнённый процент затрат на смазочные и прочие эксплуатационные материалы – 4 %.

Расчет затрат на топливо и смазочные материалы представлен в табл. 12.

Таблица 12.

Расчет затрат на топливо, смазочные и прочие эксплуатационные материалы

Показатели	Ед. изм.	До внедрения	После внедрения
T>пр>	л
Т>тр>	л
Т>зим>	л
Т>вн>	л
Т>общ>	л	473325.31	60219.29
Т>э>	л
С>2>	руб	463'858'800	59'014'900
С>3>	руб

Все автомобильные хозяйства, кроме автотранспорта, не выделенного на хозрасчет, ежемесячно производят начисление (резервирование) сумм на восстановление износа автомобильных шин и их ремонт на основании данных о фактическом пробеге эксплуатируемых автомобильных шин, включая автомобильные шины, восстановленные методом наложения протектора по установленным нормам в процентах к стоимости комплекта [5].

Расчёт перепробега шин, км:

,

где % – процент перепробега автошин – 10 % и 13 % для тягачей МАЗ и RENAULT соответственно.

Расчёт необходимого количества автошин, шт:

,

где n – количество автошин на одном автомобиле – 10, 6, 6 и 4 для тягачей МАЗ, RENAULT, полуприцепов FRUEHAUF и SHMITZ соответственно, шт;

L_>шин >– норма пробега автошин до списания – согласно нормам для междугородных перевозок – 77000, 84000 и 77000 – для тягачей МАЗ, RENAULT и полуприцепов всех марок соответственно, км.

Расчёт затрат на восстановление износа и ремонт автошин, руб:

,

где Н_>в>_> >– норма затрат на 1000 км пробега, руб;

Ц_>ш> – стоимость одного комплекта шин – 1200000 и 2700000 для тягачей МАЗ и RENAULT соответственно, руб.

Расчёт затрат на восстановление износа и ремонт шин прицепного состава, руб:

,

где Н_>в>_> >– норма затрат на 1000 км пробега, руб;

Ц_>ш> – стоимость одного комплекта шин для полуприцепа – 1200000, руб.

Расчёт экономии от перепробега автошин, руб:

,

где Н_>э> – норма экономии на 1000 км перепробега, руб.

Расчёт премии водителям за перепробег автошин, руб:

,

где % – процент премирования водителей за перепробег автошин – 60 %.

Расчёт затрат по статье «Износ и ремонт авторезины», руб:

.

Расчёт затрат по статье «Эксплуатационный ремонт и техническое обслуживание автомобилей», руб:

,

где Н_{>то, тр}> – норма затрат на техническое обслуживание и ремонт автомобилей на 1000 км – 35420 руб.

Расчёт затрат по статье «Амортизация автотранспорта» рассчитывается в сокращенном варианте (без расчета отчислений на КР) суммированием значений амортизации отдельно для каждого типа подвижного состава. Получаем:

,

где С_>ба> – балансовая стоимость одного тягача – 170000000 и 200000000 для тягачей МАЗ и RENAULT соответственно, руб;

Н_>ва>_> >– норма амортизационных отчислений на полное восстановление для автомобилей более 2 т на 1000 тыс. км пробега – 0.3 %.

,

С_>бп> – балансовая стоимость одного полуприцепа – 175000000 и 160000000, полуприцепов FRUEHAUF и SHMITZ соответственно руб;

Н_>вп>_> >– норма амортизационных отчислений на полное восстановление для прицепов и полуприцепов всех марок на 1000 тыс. км пробега – 0.45 %.

.

Расчёт затрат по статье «Накладные расходы», руб:

,

где Н_>накл> – норма накладных расходов на один автомобиль в год – 1700000 руб;

А_>сп> – среднесписочное количество автомобилей, ед.

Расчёт необходимого количества автошин, затрат на износ и ремонт авторезины, затрат на эксплуатационный ремонт и техническое обслуживание, амортизации автотранспорта, накладных расходов представлен в табл. 13.

Таблица 13.

Расчет затрат на износ и ремонт авторезины эксплуатационный ремонт и техническое обслуживание автомобилей и накладных расходов

Показатели	Ед. изм.	До внедрения	После внедрения
L>пер>	км	92064	14227
N>ш(а+п)>	ед	108+71=179	6+62=68
С>ша>	руб	116640000	14580000
С>шп>	руб
Э>ш>	руб	5907440	1232883

Продолжение таблицы 13.

П>шв>	руб	3544464	739730
С>ва>	руб
С>вп>	руб
С>4>	руб	187'412'560	80'307'117
С>5>	руб
С>6>	руб	1'173'816'000	963'792'000
С>7>	руб	11900000	1700000

Расчёт подготовительно-заключительного времени, ч:

,

где 0.38 – подготовительно-заключительное время с учётом медосмотра на одну смену, ч;

АТ_>н> – автомобиле-часы в наряде, ч;

12 – продолжительность рабочей смены, ч.

Расчёт подготовительно-заключительного времени для водителей, работающих по системе сменной езды, ч:

.

Расчёт численности водителей, чел:

,

где Ф_>рв> – годовой фонд рабочего времени – для водителей, работающих 12 ч в смену, а также работающих на междугородных перевозках по системе сменной езды – составляет 1440 ч.

Расчёт численности водителей по классам, чел:

,

где % – процент численности водителей соответствующего класса – 25 % для водителей I класса и 75 % для водителей II класса.

Расчёт сдельной заработной платы водителей, руб:

,

где R_>1т> – расценка за 1 т погрузо-разгрузочных работ – 1570 руб;

Q – объём перевозок, т;

R_>1ткм> – расценка за 1 ткм – 850 руб;

Р – грузооборот, ткм;

К_>1> – коэффициент, учитывающий разъездной характер работы – 1.5;

К_>2> – коэффициент, учитывающий надбавку к заработной плате за транспортировку грузов, соответствующего класса – для III класса составляет 1.5, для IV класса – 1.66.

К_>3> – коэффициент, учитывающий выполнение работ по ТО и ТР в пути – 1.5;

К_>4> – коэффициент, работу водителей за сверхурочное время – 1.55.

Расчёт доплаты за классность, руб:

,

где С_>(кл)> – часовая тарифная ставка водителя соответствующего класса, для водителей II класса 6120 руб, I класса – 6890 руб;

% – процент доплаты за классность – для водителей II класса 10 %, I класса – 25%;

N_>в>_>кл> – количество водителей соответствующего класса, чел.

Расчёт премий водителям из фонда оплаты труда, руб:

,

где % – процент премирования водителей – 70 %.

Расчёт премии за экономию горючего, руб:

,

где Ц – цена одного литра топлива – 1000 руб (опт.);

% – процент премирования водителей – 60 %.

Расчёт основного фонда оплаты труда, руб :

.

Расчёт дополнительного фонда оплаты труда, руб:

.

где %ФОТ_>доп> – процент отчислений на дополнительную заработную плату согласно нормативу – 10 %.

Расчёт общего фонда оплаты труда:

.

Расчёт отчислений в социальное страхование, руб:

,

где % – процент отчислений в социальное страхование – 5.3 %.

Расчёт затрат по статье «Основная и дополнительная заработная плата с отчислениями в социальное страхование шоферов и кондукторов», руб:

.

Расчет фонда заработной платы с отчислениями в социальное страхование шоферов и кондукторов представлен в табл. 14.

Себестоимость перевозок следует рассматривать как синтетический показатель, отражающий комплексное влияние объема выполненной работы, использования рабочего времени, производительности труда, использования оборудования, новой техники, организации материально-технического снабжения, а также ряда других факторов [5].

Таблица 14.

Расчет затрат на основную и дополнительную заработную плату с отчислениями в социальное страхование

Показатели	Ед. изм.	До внедрения	После внедрения
Т>пз>	ч	91.2	102.6
N>в>		13	2
N>в>>кл>		3 водителя – I кл 10 водителей – II кл	1 водитель – I кл 1 водителя – II кл
ЗП>сд>	руб	398348166	26596723
ЗП>кл>	руб	вод. I кл: 8812800 вод II кл: 6609600	вод. I кл: 2480400 вод. II кл: 881280
П	руб		20970882
П>т>	руб	5241900	791340
ФОТ>осн>	руб	708'651'862	51720625
ФОТ>доп>	руб
ФОТ>общ>	руб	779'517'048	56'892'688
Н>от>	руб
С>1>	руб	820'831'452	63502479

Расчёт полной себестоимости, руб:

.

Транспортная работа выполняется тягачами и полуприцепами, находящимися на балансе данного АТП. Расчёт себестоимости 10 ткм, руб/ткм:

.

Суммарные затраты по элементам на выполнение транспортной работы, которые будет нести одно и тоже АТП, представлены в таблице 15 и отдельно в таблице 16.

Для калькулирования себестоимости перевозок используют данные транспортно-финансового плана деятельности предприятия, в частности: план перевозок, производственную программу эксплуатации, технического обслуживания и ремонта подвижного состава, план по труду и заработной плате, план материально-технического снабжения и финансовый план. Если предприятие осуществляет различные виды перевозок, то калькулирование себестоимости перевозок производят по каждому виду перевозок или работ отдельно [5]. Калькуляция себестоимости определяется по всем статьям затрат и представлена в табл. 15.

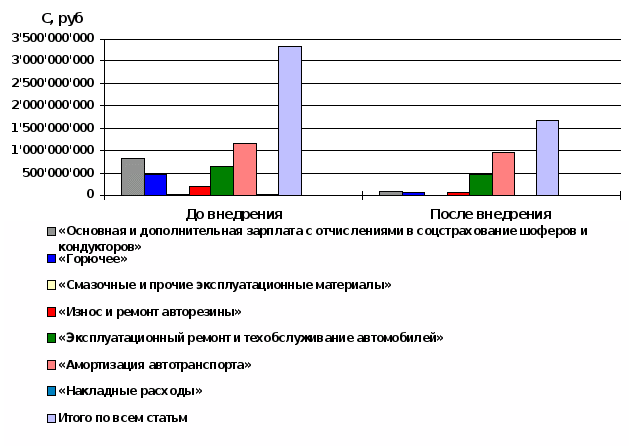

Таблица 15.

Калькуляция себестоимости перевозок

Статьи затрат	Полная се­бестоимость до вне­дрения, руб	Полная се­бестоимость после внедрения, руб	Себе­стои­мость 10 ткм до вне­дрения, руб/10 ткм	Себе­стои­мость 10 ткм по­сле вне­дрения, руб/ 10 ткм
«Основная и дополнительная зарплата с отчислениями в соцстрахование шоферов и кондукторов»	820'831'452	94037493
«Горючее»	463'858'800	59'014'900
«Смазочные и прочие эксплуатационные материалы»
«Износ и ремонт авторезины»	187'412'560	80'307'117
«Эксплуатационный ремонт и техобслуживание автомобилей»
«Амортизация автотранспорта»	1'173'816'000	963'792'000
«Накладные расходы»	11900000	1700000
ИТОГО:	3'328'554'540	1'668'416'074	2'727.33	799.02

Таблица 16.

Полная себестоимость и себестоимость единицы транспортной работы

Показатели	Ед. изм.	До внедрения	После внедрения
С	руб	3'328'554'540	1'668'416'074
S	руб / 10 ткм

Снижение себестоимости перевозок имеет большое значение, так как во всех отраслях производства значительную долю затрат на производство продукции составляют транспортные издержки. Снижение себестоимости перевозок позволяет снижать тарифы на перевозки грузов и тем самым себестоимость продукции других отраслей промышленности в результате уменьшения доли транспортных издержек. Рисунок 18 дает наглядное представление о расчетах, представленных в таблице 15.

Постоянный поиск путей и резервов снижения себестоимости перевозок является важнейшей задачей, поскольку решение ее связано с потребностью снижения затрат овеществленного и живого труда и увеличения прибыли автопредприятия, как источника собственного финансирования.

Рис.18. Сравнительная диаграмма, составленная по результатам калькулирования себестоимости перевозок.

5.2. Технико-экономические показатели проекта

Применяемые расчетные формулы:

Доходы от перевозок по действующим тарифам, руб [5]:

,

где Q – объем перевозок грузов за период, рассматриваемый в проекте, с распределением по классам грузов и расстояниям перевозки, т;

Т_>1т> – тариф за перевозку 1 т груза с учетом возможных надбавок и скидок.

Планирование доходов АТП рассчитывается методом прямого расчета (таблица 17 и 18).

Таблица 17.

Показатели для определения доходов автопредприятия за перевозку при сдельной форме оплаты за перевозку (после внедрения)

Маршрут	Объём перевозок, т	Рассто-яние, км	Класс груза	Тариф, руб	Доход, руб
СПб – Нижний Новгород		1099	I		916'107'692
Нижний Новгород – Казань		410	III
Казань – Ижевск		396	IV
ИТОГО:	5890	1907	—	—	3'811'007'999
Нижний Новгород – СПб	4839	1099	I		916'107'692
ИТОГО:	4839	1099	—		916'107'692
ВСЕГО:	10729		—		4'727'115'691

Таблица 18.

Показатели для определения доходов автопредприятия за перевозку при сдельной форме оплаты за перевозку (до внедрения)

Маршрут	Объём перевозок, т	Рассто-яние, км	Класс груза	Тариф, руб	Доход, руб
СПб – Нижний Новгород		1099	I		916'107'692
Нижний Новгород – Казань		410	III
Казань – Ижевск		396	IV
ИТОГО:	5890	1907	—	—	3'811'007'999

Прибыль АТП от перевозок грузов на маршруте, руб:

,

где С – расходы на эксплуатацию автомобилей;

О_>д> – отчисления на строительство и содержание дорог (2 % от суммы доходов).

Общая сумма прибыли АТП на маршруте, руб:

,

где П_>до> — прибыль от выполнения дополнительных операций и услуг (1 % от суммы доходов).

Планирование прибыли АТП представлено в таблице 19.

Таблица 19.

Показатели для определения балансовой прибыли автопредприятия

Показатели	Обозначение	До внедрения	После внедрения
Доходы от перевозок	Д>атп>	3'811'007'999	4'727'115'691
Затраты на перевозку	С	3'328'554'540	1'668'416'074
Отчисления на строи­тель­ство и содержание дорог	О>д>
Прибыль от перевозок	П>п>	406'233'299	2'964'157'303
Прибыль от выполнения дополнительных операций и услуг	П>до>
Общая сумма прибыли АТП	S П	444'343'379	3'011'428'460

Вывод: как следует из таблицы 20, суммарная прибыль АТП от выполнения услуг по развозке грузов в междугородном сообщении после внедрения проекта возрастет в 6.7 раза (!). Однако, не следует спешить обольщаться, потому, как большая часть этой прибыли образует фонд оплаты услуг других АТП – за обеспечение функционирования автомобильной линии.

5.3 Расчет показателей эффективности проекта

Расчёт экономии капиталовложений, руб:

,

где С_>ба> — балансовая стоимость тягача, руб;

С_>бп> — балансовая стоимость полуприцепа, руб;

А_>сп>, П_>сп>_> >— списочное количество тягачей и полуприцепов соответственно.

Разница между доходом АТП проектным и доходом исходным – есть ничто иное, как экономический эффект от организации обратной загрузки подвижного состава:

.

Оценить годовой эффект АТП от сокращения себестоимости перевозок можно таким образом:

.

Экономический эффект от внедрения проекта представлен в таблице 20.

Таблица 20.

Показатели для определения экономического эффекта

Показатели	Обозначение	Э
Экономия капиталовложений	DС>пс>	595000000
Затраты на перевозку	DС	1660138466
Доходы от загрузки в обратном направлении	DЗ	916107692

6. конструкторский раздел. Стенд для испытания двигателей внутреннего сгорания легковых автомобилей в условиях авторемонтного предприятия малого бизнеса

1. Обзор существующих конструкций стендов испытания двигателей внутреннего сгорания

Существующие конструкции стендов можно условно разделить на несколько групп по следующим признакам:

• по расположению;

• по величине обследуемого агрегата;

• по организации диагностики двигателей;

• по типу используемого нагрузочного устройства.

На рисунке 19 помещена схема деления стендов для испытания двигателей по вышеперечисленным признакам.

Рис. 19. Обзор существующих конструкций стендов.

В данном разделе необходимо выбрать такой испытательный стенд, который удовлетворял некоторым условиям (они определены ниже).

Методика отбора стенда по функциональному признаку будет состоять в следующем: во-первых, постановка цели – позволит ответить на вопрос: какой нужен стенд для работы предприятия малого бизнеса? Относительно дешевый в изготовлении, компактный в конструкции, простой и удобный в обслуживании и работе, при необходимости, в короткий срок разворачивался и был готовым к работе. Итак, стенд должен быть мобильным. Мобильность испытательной установки – важнейшее свойство, которое определяет выбор подвижной платформы. В качестве подвижной платформы предлагается использовать автомобиль-фургон ГАЗ-53, в котором и будет находится рабочее оборудование с необходимой измерительной аппаратурой.

Во-вторых: относительно конструктивных особенностей стенда – он должен обладать достаточной коммуникативностью, поэтому уместно решить вопрос о выборе для него нагрузочного устройства. В таблице 21 отображены основные достоинства и недостатки тормозных устройств.

Таблица 21.

Обоснование выбора тормозного устройства

Тип тормоза	Повышающие факторы	Понижающие факторы
Механический		Малая энергоемкость и неудовлетво­рение санитарных требований; необходимость непрерывной подрегу­лировки силы прижатия колодок или ленты к барабану; требуется строго нормированная по­дача масла на поверхности трения.
Гидравличес-кий	Относительная простота конструкции и обслуживания; большая энергоемкость.	Невозможность использования энер­гии, вырабатываемой двигателем и по­глощаемой тормозом; невозможность проворачивания ко­ленчатого вала двигателя от тормоза (невозможность холодной обкатки дви­гателя); большие трудности автоматизации ре­гулирования тормозов неустойчивая работа на малых нагруз­ках; довольно узкий диапазон регулирова­ния гидротормозов; значительный расход воды.
Индуктивный	Просты по конструкции, компактны; имеют высокую энергоемкость; могут быть автоматизированы.	Невозможность ис­пользования поглощаемой тормозом энергии; невозможность проворачивания коленчатого вала дви­гателя.
Электричес-кий	Механическая энергия двигателя превращается в электрическую и может быть вновь использована; возможность прово­дить холодную обкатку; запускать двигатель без исполь­зова­ния стартера; возможность плавного регулирования в широ­ком диа­пазоне нагрузки и числа оборотов; процесс управления тор­мозом.

Таким образом, электрический тормоз – наиболее оптимальный вариант для использования его в качестве элемента конструкции стенда.

В-третьих: для определения спектра клиентуры отвечаем на вопрос: кого предполагается обслуживать? В практике работы малых мастерских по ремонту и обслуживанию легковых автомобилей, а так же частных и индивидуальных гаражей, с небольшой периодичностью появляется необходимость в испытании и диагностировании двигателей. В Санкт-Петербурге, например, тысячи таких объектов, где интенсивность сборки силовых агрегатов происходит, скажем, до 3 единиц в месяц, а в индивидуальных гаражах – и того меньше. Такое обстоятельство, как низкая потребность в данных услугах для одной ремонтной точки, легко компенсируется их значительным числом.

Итак, вполне определенно даны ответы на основные вопросы. На рис. 20 помещен общий вид мобильного стенда для испытания двигателей легковых автомобилей. Проект его компоновки подробнее будет рассмотрен в Графическом разделе.

Рис. 20. Автомобиль–фургон, оборудованный системой испытания двигателей легковых автомобилей.

6.2. Разработка компоновки стенда

Испытания автомобильных двигателей, как в стационарных условиях, так и в лабораторных, проводятся на специальных стендах. Стенды должны иметь следующие агрегаты и устройства:

• устройство для установки и закрепления двигателя;

• тормозную установку;

• устройство для соединения двигателя с тормозом;

• устройство для охлаждения двигателя;

• устройство для отвода отработавших газов за пределы испытательного помещения;

• устройство для питания двигателя топливом;

• органы управления двигателем;

• систему зажигания;

• измерительные устройства и приборы.

Устройство для установки и закрепления двигателя. Двигатель с тормозным устройством предполагается устанавливать на отдельной устойчивой платформе, несвязанной жестко с вспомогательными устройствами самой установки, чтобы исключить негативное влияние на работу измерительной аппаратуры. В момент работы испытательного стенда возникает вибрация. Вертикальные и горизонтальные составляющие виброскорости и виброускорения необходимо погасить какими-либо упругими элементами.

На подготовленное основание, посредством крепления болтами или специальными амортизаторами, укладываются подмоторные плиты. Наиболее удобными в этом отношении являются литые чугунные плиты с хорошо обработанной у них рабочей поверхностью. На рабочей стороне литых плит делаются ^- образные продольные пазы под головки болтов крепления опорных стоек, основание которых в свою очередь выполняется с прорезями под указанные болты. Благодаря этому стойки можно перемещать вдоль и поперек плиты, выбирая для них место с учетом габаритов испытуемого двигателя. Стойки отливаются из чугуна или выполняются сварными из стального проката и снабжаются специальными суппортами, которые с помощью грузового винта можно перемещать вверх и вниз и фиксировать в нужном для двигателя положении.

Тормозная установка. Мощность двигателя, во время испытания должна полностью поглощаться внешним сопротивлением. Для этой цели применяют специальное устройство, называемое тормозом. Независимо от принципа работы всякое тормозное устройство содержит элемент, вращающийся вместе с коленчатым валом двигателя (ротор), и статор, подвешенный зачастую на подшипниках. Такое устройство одновременно позволяет измерять величину крутящего момента, развиваемого двигателем.

Мощность, поглощаемая тормозом любого типа, должна плавно регулироваться во всем диапазоне частоты вращения коленчатого вала испытуемого двигателя. По принципу, использованному для создания тормозного момента, тормоза можно подразделить так:

Механический тормоз. В механическом тормозе мощность, развиваемая двигателем, расходуется на преодоление трения между барабаном, соединенным с коленчатым валом двигателя, и тормозными колодками или лентой, поэтому барабан и колодки или лента быстро нагреваются и нуждаются в интенсивном охлаждении. Для обеспечения постоянного коэффициента трения и устойчивой работы установки требуется также хотя и небольшая, но строго нормированная подача масла на поверхности трения.

Однако основная причина неустойчивой работы механического тормоза состоит в неблагоприятной закономерности протекания его характеристики. При неизменной тормозной силе, определяемой величиной прижатия тормозных колодок или ленты к барабану, мощность, поглощаемая тормозом, изменяется прямо пропорционально угловой скорости вала. Поэтому разновесное состояние тормозной установки с данной тормозной силой можно обеспечить только при строго определенной угловой скорости вала. Малейшие изменения величины крутящего момента приведет к изменению угловой скорости вала. Малейшее изменение величины крутящего момента двигателя приведет к изменению угловой скорости вала и нарушению принятого режима работы. Это требует непрерывной подрегулировки силы прижатия колодок или ленты к барабану и существенно осложняет проведение испытаний.

Кроме отмеченного недостатка, механические тормоза имеют малую энергоемкость и не удовлетворяют санитарным требованиям (во врем работы от них летят брызги воды и масла).

Гидравлический тормоз. Принцип действия гидравлического тормоза основан на использовании силы сопротивления движению твердого тела в жидкости. Гидравлические тормоза получили довольно широкое распространение в практике стендовых испытаний автомобильных двигателей вследствие относительной простоты их конструкции и обслуживания и большой энергоемкости. Поглощаемая в гидротормозах энергия превращается в тепловую, т. е. идет на нагрев жидкости. В зависимости от конструкции различают дисковые, штифтовые, лопастные и др. типы гидравлических тормозов .

Индуктивный тормоз. Тормоза этого типа известны так же под названием индукционных или электромагнитных.

Мощность испытываемого двигателя расходуется в них на образование вихревых токов, возникающих в магнитопроводе в случае периодического намагничивания его и размагничивания. Поскольку вихревые токи нагревают тормоз пропорционально поглощаемой мощности испытуемого двигателя, возникает необходимость отвода тепла по аналогии с гидравлическими тормозами. Чтобы облегчить эту задачу, ротор делают магнитным, а статор – электромагнитным.

В индукторном тормозе происходит двойное преобразование энергии: подводимая к его ротору механическая энергия превращается сначала в электрическую, а затем в тепловую. Для обеспечения отвода тепла индукторные тормоза имеют систему охлаждения. Тормозное усилие в индукторном тормозе регулируется путем изменения величины тока возбуждения. Индукторные тормоза просты по конструкции, компактны, имеют высокую энергоемкость, могут быть автоматизированы.

Недостатками индукторных тормозов являются принципиальная невозможность использования поглощаемой тормозов энергии и невозможность использования их для проворачивания коленчатого вала двигателя. Второй недостаток может быть устранен, но это связано с возникновением определенных технологических трудностей.

Электрический тормоз. Тормоза этого типа представляют собой электрические машины в балансирном исполнении, вал которых соединяют с валом испытуемого двигателя. В настоящее время широкое распространение получили тормоза как постоянного тока, так переменного.

Механическая энергия двигателя в таких тормозах превращается в электрическую и может быть вновь использована. Благодаря этим свойствам электрические тормоза выгодно отличаются от других тормозных устройств. Кроме того, электрические тормоза позволяют прокручивать вал испытуемого двигателя, проводить холодную обкатку его после сборки, запускать двигатель без использования стартера. Так же к достоинствам электротормозов следует отнести возможность плавного бесступенчатого регулирования в широком диапазоне нагрузки и числа оборотов и возможность дистанционного управления, что позволяет автоматизировать процесс управления таким тормозом.

На данном стенде для испытания двигателей легковых автомобилей в качестве тормоза предлагается использовать электротормоз переменного тока. Такой выбор обусловлен рядом бесспорных преимуществ перед другими типами тормозов. Например, для такого унифицированного тормоза единственным ограничением, возможно, станет удаленность его расположения от ближайшей «розетки».

Тормоза переменного тока – это асинхронные или синхронные электрические машины, регулируемые с помощью реостатов и различных машинных преобразователей. Замер тормозной мощности ведется по величине крутящего момента, передаваемого от ротора к статору. Регулирование тормоза, основано на применении частотных преобразователей и электоромагнитных муфт скольжения, что обеспечивает безупречную плавность и нужные пределы изменения режимов.

Электротормоз переменного тока состоит из следующих основных узлов:

• асинхронной балансирной машины трехфазного переменного тока с фазовой обмоткой ротора;

• регулировочной муфты скольжения;

• весового устройства;

• пусковой электроаппаратуры.

На рис. 21 представлена схема асинхронной электрической балансирной тормозной установки.

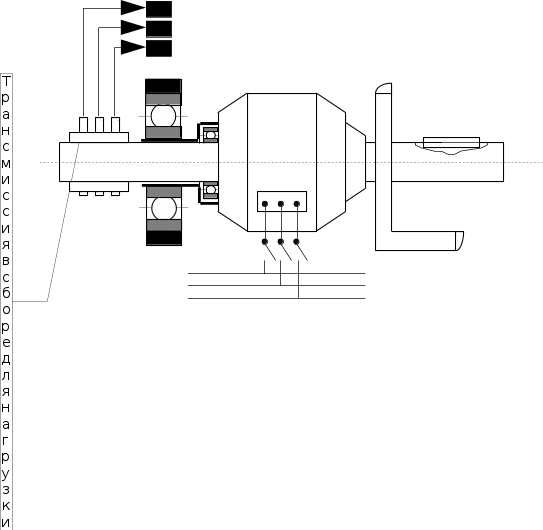

Рис. 21. Схема асинхронной электрической балансирной тормозной установки.

Вал ротора 8 (рис. 21) вращается в подшипниках 7, расположенных в корпусе 6 статора. Корпус статора подвешен на подшипниковых опорах 3, размещенных в стойках 4, установленных в раме тормоза. Магнитная система асинхронной машины состоит из двух сердечников: наружного (статор), имеющего форму полого цилиндра, и вращающего внутреннего (ротор). На внутренней стороне статора в пазах уложена трех-фазная обмотка 9, соединенная через рубильник 10 с внешней цепью 11. Обмотка ротора трех-фазная, соединенная звездой, свободные концы этой обмотки подведены к пальцам 1 на валу ротора. По пальцам скользят щетки 2, через которые обмотка ротора соединена с регулировочной муфтой скольжения 5, предназначенной для регулирования частоты вращения при работе установки в двигательном режиме, а так же в тормозном режиме при снятии характеристик двигателя. Момент на валу испытуемого двигателя на данном лабораторном стенде определяется электрическим динамометром с помощью индукционного датчика.

Основой данного датчика является постоянный магнит. Тарировку динамометра с индукционным датчиком целесообразно проводить в рабочих условиях.

Устройство для соединения двигателя с тормозом. В качестве соединительного вала, передающего крутящий момент от двигателя к тормозу, на данном лабораторном стенде применяется короткий двухшарнирный карданный вал, который закрывается для безопасности защитным кожухом.

Устройство для охлаждения двигателя. Система охлаждения двигателя на испытательном стенде, выполняется с использованием смесительного бака. Охлаждение двигателя осуществляется водой, подогретой до температуры, соответствующей нормальному тепловому режиму работы двигателя. Схема работы смесительного бака системы охлаждения двигателя представлена на рис. 22.

Рис. 22. Смесительный бак системы охлаждения двигателя.

Для охлаждения воды, поступающей из двигателя в смесительный бак 1 добавляется холодная вода из водопроводной сети. для того, чтобы избежать переполнения бака водой, на определенном уровне в баке устанавливается переливная труба 2. по которой избыток воды отводится в канализацию.

В качестве другого варианта для охлаждения двигателя предлагается использовать унифицированный радиатор.

Устройство для отвода отработавших газов. К выпускному коллектору двигателя присоединяется отводная труба. К трубопроводу, отводящему отработавшие газы, предъявляются следующие требования:

• длина трубопровода не должна превышать 6 метров;

• в местах касания со стенкой или полом трубопровод должен быть теплоизолирован;

• колена должны быть плавными, а их число не должно превышать трех;

• проходное сечение трубопровода не должно быть меньше проходного сечения выпускного коллектора;

• все соединения должны быть плотными, не допускающими прорыва отработавших газов;

• участки трубопровода проходящие в помещении, должны быть ограждены.

Устройство для питания двигателя топливом. Для обеспечения питания двигателя топливом на испытательном стенде должен быть предусмотрен топливный бак. Во избежание попадания топлива в цилиндры двигателя топливный бак необходимо располагать ниже уровня карбюратора. Для замера расхода топлива на стенде должно быть предусмотрено устройство измерения расхода топлива.

Органы управления двигателем. Органы управления двигателем должны быть выведены на пульт управления и иметь удобные и хорошо доступные рукоятки.

Измерительные устройства и приборы стенда. Подавляющее большинство измерений в двигателях внутреннего сгорания связано с необходимостью преобразования неэлектрической физической величины в электрическую. Это осуществляют либо непосредственно, либо путем предварительного преобразования их в другие неэлектрические параметры, например, в импульс света или иной параметр. Поэтому, различают датчики прямого и косвенного преобразования, причем датчики косвенного преобразования разделяют на параметрические и генераторные.

К параметрическим, относят датчики, в которых входная неэлектрическая величина, действуя на участок электрической цепи, питаемой от внешнего источника Э.Д.С., вызывает изменение соответствующего электрического параметра, как-то: сопротивления, емкости, индуктивности или взаимной индуктивности. К генераторным относятся датчики преобразования, в которых под действием входной неэлектрической величины, становятся источником Э.Д.С., генерируя, в том числе, термо-Э.Д.С. и пьезоэлектрический эффект.

При выборе датчика (преобразователя) того или иного типа, отдается предпочтение датчикам, обладающим линейной функцией преобразования, т. е. имеющим линейную характеристику и отличающимся большей чувствительностью и разрешающей способностью, быстродействием и малыми габаритами, позволяющими размещать их в труднодоступных зонах двигателя. Важно, чтобы датчики не мешали нормальному протеканию процесса, были надежны и обеспечивали дистанционность регистрации наблюдений.

Наиболее распространенными датчиками механических величин являются параметрические датчики омического сопротивления. Датчики сопротивления в простейшем случае являются датчиками реохордного типа и представляют собой каркас-изолятор намотанной на него проволокой высокого сопротивления, по которой перемещают движок-щетку, связанный с измерительной цепью прибора. Реохордные датчики выполняют по схеме реостатов и потенциометров для сравнительно больших перемещений.

В исследовательских целях широко применяют R-датчики, используя свойства размытых тензососопротивлений. Тензосопротивления бывают проволочные, фольговые и пленочные. Действие их основано на тензоэффекте, характеризуемом изменением активного сопротивления проводников при деформации последних.

Емкостные датчики представляют собой плоские конденсаторы, задающей переменной величиной в которых служит зазор между пластинами. В подавляющем большинстве их изготавливают с переменным зазором между пластинами.

Индуктивные датчики представляют собой электромагнитные устройства, индуктивность которых изменяется под действием входной неэлектрической величины – перемещения. Индукционные датчики отличаются от индуктивных тем, что имеют две раздельные обмотки. Индукционные датчики широко используются, например, для измерения частоты вращения валов, вибраций и для других целей, связанных с измерением линейных и угловых перемещений и ускорений.

Пьезоэлектрические датчики основаны на принципе пьезоэлектрического эффекта [10].

6.3. Прочностной расчет корпускных деталей стенда

В данном разделе предлагается рассчитать на прочность один из элементов конструкции стенда – подвесную балку, которая служит для постановки испытуемого двигателя внутрь кузова или его снятия.

Для облегчения операций по подъему (опусканию) груза, к задней части балки крепится электрическая или ручная лебедка, номинальной грузоподъемностью – до 250 кг. Такой предел обоснован максимальной массой груза, который предполагается поднимать. Длина троса лебедки вполне может уложиться в 3 м. Балка должна иметь возможность выдвигаться за пределы фургона и поэтому в подвешенном состоянии она перемещается по 3х2 роликам, жестко закрепленным вверху кузова автомобиля. Свободный ход ограничен одним пролетом, что составляет примерно длины кузова.

Целесообразно применить сечение балки из прокатного профиля – швеллера, а его размеры показаны на рис. 6.3.1. В качестве материала используется сталь углеродистая обыкновенного качества Ст3, Ст5, Ст6 (ГОСТ 380—71). Для расчета принимаю такой вариант: сначала выясняются возможные положения балки в кузове автомашины (рис. 24), определяются опорные реакции сил, действующих на нее в этих положениях,

затем выявляются наиболее опасные сечения и их расчет на прочность. При расчете будем исходить из следующего условия: наибольшие нормальные напряжения в поперечных сечениях не должны превосходить допускаемых напряжений [d] на растяжение или сжатие, установленных нормами (для стальной балки [d]=160 Н/мм²) [9].

Крайних положений балки – всего 4, определяем их:

• балка в «транспортном положении» на рис. 24а;

• балка в «рабочем положении без нагрузки» на рис. 24б;

• балка в «рабочем положении с нагрузкой» на рис. 24в;

• балка внутри кузова «с нагрузкой » на рис. 24г.

В качестве исходных возьмем следующие величины: значение равномерно распределенной нагрузки q=200 Н/м, длина одного пролета балки а=1.55 м, вес лебедки Q_>1>=150 Н, максимальный вес поднимаемого груза Q_>2>=2500 H.

Рис. 24. Крайние положения балки с нагрузкой и без нее.

Для определения опорных реакций сначала рассматриваем рис. 25, по которому составляются уравнения равновесия (обозначения те же, что на рис. 24).

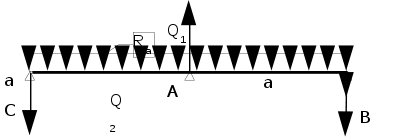

Рис. 25. Силы, действующие на балку.

На рис. 25 видно, что наибольшие напряжения в конструкции возникнут в случае г), рассчитаем его. Определение опорных реакций производится с помощью уравнений теоремы Вильсона:

SМ_>b>=0; ;

SМ_>с>=0; ;

SF_>iy>=0; ;

По формуле (104) можно определить:

Н;

Н;

Отрицательное значение реакции опоры в точке В означает, что ее действие направлено так, как это показано на рис. 26. Когда известна реакции опор, необходимо определить величину максимального изгибающего момента. На рис. 26 приведены эпюры поперечных сил и изгибающих моментов.

Рис. 26. Эпюры поперечных сил и изгибающих моментов.

Наибольший крутящий момент возникает в точке С:

Н×м.

В общем случае условие прочности имеет вид:

Для указанного сечения необходимый момент сопротивления W_>x> будет определен следующим образом:

.

Момент инерции сечения конструкции будет складываться из удвоенной суммы моментов инерции стенки швеллера и 2-х его плоских частей:

,

.

Подставляя численные значения в (108) и (109), получаем:

W_>x>=42.341 см³.

Минимальный запас прочности по моменту сопротивления:

см³.

Коэффициент запаса прочности находится в интервале:

,

или

.

Вывод: расчеты показали, запас прочности конструкции 2.69 > 2.5, следовательно, форма сечения балки и ее размеры были выбраны верно.

6.4. Оценка экономического эффекта от применения разрабатываемой конструкции

Переход к рыночным отношениям и поддержка предпринимательства так же требуют ускоренного создания сети организаций, способных активизировать деятельность по оказанию узкого спектра услуг. Такую задачу, как ситуационный и индивидуальный подход к нуждам клиента, могут успешно решать многочисленные малые предприятия [14].

Авторемонтное предприятие малого бизнеса, речь о котором идет в дипломном проекте, специализируется на подготовке и проведении стендовых испытаний двигателей легковых автомобилей мощностью до 150 л.с. Процесс подготовки включает в себя:

• выявление потребности в оказываемых услугах;

• прием и оформление диспетчером заявок от клиентов;

• составление договора о порядке оплаты услуг;

• оповещение и выезд рабочей группы к месту назначения.

Проведение испытаний будет состоять из следующих операций:

• разворачивание стенда и подготовка к работе;

• диагностирование агрегата;

• заключение специалиста.

Проведем стоимостную оценку изготовления подвижной испытательной установки. В таблице 22 отражен перечень работ для создания стенда и их рыночная стоимость.

Таблица 22.

Проект оценки стоимости изготовления стенда

№ п/п	Наименование	Стоимость, руб
1	2	3
1.	Базовый автомобиль ГАЗ – 3309 (– 53А)	до 48000000
2.	Измерительная аппаратура в зависимости от комплектации по согласованию с заказчиком	от 3000000 до 6000000
3.	Изготовление системы охлаждения	до 800000
4.	Установка электрооборудования	до 400000
5.	Изготовление кран-балки для подъема-опускания испытуемых двигателей	600000
6.	Лебедка	1500000
7.	Оборудование кузова автомобиля: изготовление и установка несущих стоек для кран-балки, крепеж роликов, стопорных элементов.	2000000

Продолжение таблицы 22.

1	2	3
8.	Устройство для закрепления двигателя	250000
9.	Комплектация рабочим инвентарем	600000
10.	Тормозная установка К254М	900000
11.	Система отвода отработавших газов	600000
ИТОГО:	до 59'850'000

Чтобы спрогнозировать срок окупаемости данной конструкции целесообразно принять тариф в размере 450 – 650 тыс. руб. за один выезд. Интенсивность обслуживания условно равна 2-м выездам одной рабочей бригады за один день.

Доход определяется по формуле, руб:

,

где И – интенсивность обслуживания за один рабочий день;

Д_>р> – число рабочих дней за условный период – 24 дн;

Т – тарифная ставка, руб;

k_>доп> – коэффициент, характеризующий повышение (понижение) стоимости оказываемых услуг с учетом возможных надбавок и скидок – 1.0.

Д=[21600000 ... 31200000].

Процент издержек без учета амортизационных отчислений на полное восстановление составит 50%. Процент других отчислений – 10%. Тогда прибыль от выполнения данного вида услуг составит, руб:

.

Исходя из полученных значений срок окупаемости составит, мес.:

,

где Ц – итоговая стоимость конструкции (табл. 21).

Вывод: передвижной стенд для испытания двигателей легковых автомобилей – оптимальный вариант для авторемонтного предприятия малого бизнеса. Достаточно короткий срок окупаемости – от 4.8 до 7.1 месяцев, для данной конструкции – находится в приемлемом диапазоне. Использование стенда позволит несколько разгрузить немногочисленные стационарные лаборатории по обслуживанию автомобилей.

7. Безопасность жизнедеятельности и охрана окружающей среды

7.1. Безопасность перевозок грузов

На предприятии мероприятия по обеспечению безопасной деятельности в условиях эксплуатации автомобильного транспорта и подвижного состава осуществляются по следующим пунктам:

• обеспечение профессиональной надежности водительского состава;

• обеспечение эксплуатации транспортных средств в технически исправном состоянии;

• обеспечение безопасных условий перевозок.

Для водительского состава составлена инструкция по охране труда и технике безопасности при работе на линии включающая общие требования охраны труда.

К управлению автомобилем допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование и имеющие удостоверение на право управления автомобилем. Водитель автомобиля обязан:

• знать и точно соблюдать правила дорожного движения, команды, сигналы регулирования и управления;

• поставить при пуске двигателя рычаг коробки передач в нейтральное положение;

• уметь обращаться с пожарным инвентарем и правильно использовать его в случае возникновения пожара.

Водитель автомобиля обязан помнить, что вследствие невыполнения требований, изложенных в Правилах дорожного движения, инструкции по охране труда, ПТЭиПТБ, при выполнении работы могут возникнуть опасности: травмирования, поражения электрическим током, отравления выхлопными газами.

Режимы труда и отдыха водителей устанавливаются в соответствии с нормами, определяемыми трудовым законодательством и положением о рабочем времени и времени отдыха водителей; с учетом этих норм составляются графики работы водительского состава, расписания и графики движения транспортных средств в городском и междугородном сообщении. Организован контроль за соблюдением установленного режима работы водителей, ведение документации по учету рабочего времени и времени отдыха.

Организация обеспечивает контроль за состоянием здоровья водителей, не допускаются к управлению транспортными средствами лица, расходящиеся в состоянии опьянения или болезненном состоянии, для чего:

• организованно проведение предрейсовых, межрейсовых и послерейсовых медицинских осмотров;

• обеспечивается учет и анализ данных медосмотров водителей с целью выявления водителей склонных к злоупотреблению алкогольными напитками, употребляющих наркотические средства, страдающих хроническими заболеваниями.

Предприятие обеспечивает водителей необходимой оперативной информацией об условиях движения и работы на маршруте путем проведения инструктажей, включающих сведения:

• об условиях движения и наличии опасных участков, мест концентрации ДТП на маршруте;

• о состоянии погодных условий;

• о режимах движения, организации отдыха и приема пищи;

• о порядке стоянки, охраны транспортных средств;

• о расположении пунктов медицинской и технической помощи, постов ГАИ, диспетчерских пунктов, автостанций;

• об особенностях обеспечения безопасности движения и эксплуатации транспортных средств при сезонных изменениях погодных и дорожных условий;

• об особенностях перевозки опасных, тяжеловесных грузов;

• об изменениях в нормативно-правовых документах, регулирующих права, обязанности, ответственность водителей по обеспечению безопасности дорожного движения.

В организации осуществляется учет сведений о проведении указанных инструктажей. Повышение профессионального мастерства водителей осуществляется путем организации занятий необходимой для обеспечения безопасности дорожного движения периодичности, но не реже одного раза в год, по соответствующим учебным планам и программам ежегодных занятий с водителями. С целью повышения ответственности водителей за выполнение требований по безопасности дорожного движения предприятие:

• осуществляет контроль за соблюдением водителями ПДД, трудовой дисциплины, правил технической эксплуатации подвижного состава, временем выхода и возвращения с линии, соблюдением расписаний движения.

• организует в соответствии с действующим нормативными документами учет и анализ ДТП, совершенных водителями предприятия, нарушений водителями и работниками предприятия требований безопасности движения, выявленных как сотрудниками ГАИ, так и сотрудниками предприятия.

• оперативно доводит до водителей сведения о причинах и обстоятельствах возникновения ДТП, нарушении ПДД и других норм безопасности движения водителями предприятия.

Предприятием используется подвижной состав, зарегистрированный в органах ГАИ, прошедший в установленном порядке государственный технический осмотр и имеющий лицензионную карточку установленного образца. Для обеспечения эксплуатации транспортных средств в технически исправном состоянии предприятием соблюдаются правила технической эксплуатации транспортных средств, обеспечивается соответствие технического состояния и оборудования транспортных средств, участвующих в дорожном движении, установленным требованиям безопасности, обеспечивается проведение работ по техническому обслуживанию и ремонту транспортных средств, в порядке и сроки, определяемые действующими нормативными документами.

Обеспечивается ежедневный контроль технического состояния транспортных средств перед выездом на линию и по возвращении к месту стоянки. Должностные лица предприятия, ответственные за техническое состояние транспортных средств, выполняют в путевом листе отметки о технической исправности транспортных средств. Обеспечивается учет неисправностей транспортных средств и их устранения. Обеспечивается использование для перевозки транспортных средств, в том числе специализированных, соответствующих виду перевозки и объемам.

Оценка соответствия состояния автомобильных дорог и подъездных путей требованиям безопасности движения осуществляется на основе обследования, проводимого комиссией. При выявлении на маршруте недостатков в состоянии, оборудовании и содержании дорог, улиц, искусственных сооружений и т. д., угрожающих безопасности движения, организации до устранения недостатков в зависимости от обстоятельств [8]:

• не открывают движение на маршруте перевозок;

• прекращают движение на маршруте или изменяют маршрут движения;

• изменяют режимы движения на маршруте и информируют об этом заинтересованные организации, предприятия.

При междугородной перевозке грузов должны соблюдаться требования Правил дорожного движения. Груз должен быть равномерно распределен в кузове, чтобы не нарушить устойчивость автомобиля и не затруднять управление им. Груз следует плотно закрепить, чтобы он не сместился, не выпал, не волочился и не подвергал опасности пешеходов и других участников движения. Груз не должен ограничивать обзорность, закрывать световые приборы, в том числе, стоп-сигналы и указатели поворотов, световозвращающие приспособления, номерные и опознавательные знаки, а так же сигналы, подаваемые рукой, создавать шум, поднимать пыль и вызывать другие неудобства.

Если перевозится крупногабаритный груз, который выступает спереди или сзади автомобиля более чем на один метр, или крайняя точка его по ширине находится на расстоянии более сорока сантиметров от внешнего края переднего или заднего габаритного огня, то необходимо крайние точки груза по ширине и сзади обозначить в светлое время сигнальными щитками или флажками 400х400 мм (с нанесенными по диагонали красными и белыми чередующимися полосами шириной 50 мм с обеих сторон щитка или флажка), а в темное время или в условиях недостаточной видимости - световозвращающими элементами и фонарями спереди белого, сзади красного, сбоку оранжевого цветов.

Перевозку особо ценных, опасных, тяжеловесных грузов, а также грузов, возвышающихся над проезжей частью более чем на 4 метра или имеющих ширину более 2,5 метра, либо груза, выступающего за заднюю точку габарита автомобиля более чем на 2 метра, согласовывают с органами Госавтоинспекции. Разрешение Госавтоинспекции также требуется в случае движения автопоездов, длина которых превышает с одним прицепом (полуприцепом) 20 метров, с двумя - и более прицепами 24 метров.

На автомобиле (автопоезде), крупногабаритные, тяжеловесные или опасные грузы, в светлое время суток независимо от условий видимости должен быть включен ближний свет фар. Кроме того, на автомобиле, перевозящем опасные грузы, спереди или сзади должны быть установлены специальные знаки в виде прямоугольников 690х300 мм, правая часть которых, шириной 400 мм окрашены в оранжевый, а левая - в белый цвет с каймой черного цвета (ширина 15 мм). На знаке должны быть указаны сведения о характере груза.

Длинномерные грузы, длина которых превышает на длину кузова, можно перевозить только при наличии одноосных прицепов. Платформы автомобилей, предназначенных для систематической перевозки длинномерных грузов, должны быть без бортов и иметь съемные или откидные стойки. Наращивать откидные стойки запрещается. Транспортировка горючих жидкостей даже в небольших количествах разрешается только в цистернах или металлических емкостях. При этом автобензовозы должны быть оборудованы заземляющими цепями. При перевозке пылящих материалов навалом их следует укрывать брезентом для предотвращения распыливания. Стеклянную тару следует перевозить в плетеных корзинах или ящиках. При перевозке грузов в контейнерах следует следить за тем, чтобы двери контейнера свободно открывались и закрывались. Для этого оставляют свободное пространство между дверями и грузом. Перевозка грузчиков и экспедиторов разрешается в кабине водителя автомобиля. В крайнем случае, допускается перевозка грузчиков в кузове автомобиля, но для них должны предусматриваться безопасные места [7].

7.2. Условия труда при эксплуатации транспорта на линии

Для обеспечения условий труда при эксплуатации транспорта на линии предприятием проводятся следующие мероприятия:

• обеспечиваются условия для питания и отдыха водителей на маршрутах регулярных перевозок;

• предусматривается время и место отдыха водителей в пути при направлении в дальние рейсы или на работу в отрыве от основной базы предприятия;

• обеспечение водителей необходимой документацией (путевыми листами, графиками движения установленной формы).

• обеспечивается эксплуатация транспортных средств в технически исправном состоянии.

Выпуск на линию транспортных средств в технически исправном состоянии обеспечивает достаточный уровень конструктивной безопасности и позволяет уменьшить количество факторов отвлекающих водителя от контакта с дорогой.

При организации рабочего места нужно учитывать то, что оно должно обеспечивать удобство работы, свободу движений, минимум физических напряжений. Правильная организация рабочего места позволяет рационально использовать оборудование и приспособления, создает безопасные высокопроизводительные условия труда [8].

Организация рабочего места на транспорте должно производится в соответствии с ГОСТ 12.2.049-80. Общие эргономические требования при пространственной организации рабочего места важно учитывать антропометрические данные человека. Антропометрические данные человека обуславливают конструкцию и размеры рабочего места, взаимное расположение его элементов. При организации рабочего места Должны соблюдаться эргономические требования, установленные государственными стандартами, согласно ГОСТ 12.2.032-78 и ГОСТ 12.2.033-78.

7.3. Экологическая безопасность

Экологическая безопасность - свойство транспортного средства наносить минимальный ущерб окружающей среде и здоровью людей.

С целью увеличения уровня экологической безопасности на линию выпускаются только транспортные средства соответствующие правилам ГОСТ 17.2.2.03-87 установленные нормы на выброс вредных газов и ГОСТ 19.358-85 по которому уровень шума не должен превышать 80-85 дБА.

Для уменьшения выбросов вредных газов в атмосферу все узлы и системы транспортного средства должны быть исправны и отрегулированы согласно установленным нормам ГОСТ 25.4.78-82, а также правилам технической эксплуатации, инструкциям заводов-изготовителей и другой нормативно-технической документации. С целью уменьшения уровня шума в системе выпуска применяется дополнительный глушитель, запрещена подача звуковых сигналов в населенных пунктах [8].

Основными источниками опасного воздействия автомобиля на окружающую среду являются токсичные вещества, выделяемые с отработавшими и картерными газами. Причем относительная опасность, приходящаяся на отработавшие газы, составляет 95 - 98 процентов.

При идеальном процессе сгорания, в результате химического окисления углеводородов топлива образуется двуокись углерода и вода. В результате несовершенного сгорания, помимо данных продуктов образуются: окись углерода (СО), окись азота (Noх), несгоревшие углеводороды (СН), окислы серы (SO2), свинец и сажа.

Для нормирования выбросов вредных веществ в условиях эксплуатации в России используются ГОСТ 17.2.03-87 для бензиновых двигателей и ГОСТ 21.3.93-87 для дизельных.

7.4. Пожарная безопасность на транспорте

Пожарная профилактика - комплекс организационных и технических мероприятий, направленных на обеспечение безопасности людей, предотвращение пожара, ограничения его распространения, а также создания условий для успешного тушения пожар. Пожарная безопасность согласно ГОСТ 12. 1. 004-85 обеспечивается организационно-техническими мероприятиями и реализацией двух взаимосвязанных систем: системой предотвращения пожара и системой противопожарной защиты. При эксплуатации подвижного состава наиболее частыми причинами возникновения пожаров является: неисправность электрооборудования автомобиля; негерметичность системы питания; скопление на двигателе грязи и масла; применение легковоспламеняющихся и горючих жидкостей для мойки двигателя; подача топлива самотеком; применение открытого огня для подогрева двигателя или определения и устранения неисправностей механизмов; нарушение герметичности газового оборудования на газобаллонном автомобиле. Исключение причин возникновения пожаров - одно из важнейших условий обеспечения пожарной безопасности.

Порошковые огнетушащие средства на подвижном составе нашли широкое применение (см. табл. 23).

Таблица 23.

Основные характеристики порошковых огнетушителей

Показатель	ОП-1 «Момент»	ОП-2Б, ОП-2А
Вместимость, л	1	2
Время действия, сек	15	10
Длина струи, мм	2.3	2.5
Температурный диапазон, °С	- 40...+50	- 40...+50
Масса заряженного огнетушителя, кг	1.45	—

В целях повышения ответственности и обеспечения мер пожарной безопасности создается пожарно-техническая комиссия, организована добровольная пожарная дружина для пожарно-профилактической работы, содержания средств пожаротушения в боевой готовности, утвержден совет ДПД. Назначаются ответственные лица за пожарную безопасность цехов, отделов, мастерских и складов.

8. Гражданская защита в чрезвычайных ситуациях

Термин «гражданская защита» предлагается сформулировать следующим образом: это — система мероприятий, осуществляемых всеми государствен­ными и другими органами и учреждениями, независимо от форм собственности, в целях обеспечения защиты населения и территории от чрезвычайных ситуаций мирного и военного времени. В этом плане гражданская оборона будет носить частный характер по отношению к гражданской защите.

В современной России разрабатывается новая общая концепция национальной безопасности. Работа в этой области ведется по нескольким направлениям:

Прогноз и предупреждение чрезвычайных ситуаций (ЧС). Самое приоритетное и трудное направление в работе МЧС, требующее самого серьезного теоретического осмысления. Речь здесь идет о системном подходе к разноплановым и разнохарактерным проблемам, которые можно выделить в четыре взаимосвязанные, хотя и самостоятельные системы:

• прогноз природных чрезвычайных ситуаций;

• прогноз техногенных чрезвычайных ситуаций;

• система снижения тяжести последствий природных ЧС;

• система предупреждения техногенных ЧС.

Защита территорий. Это комплекс мероприятий, направленных на на снижение тяжести последствий ЧС, возникающих в мирное и военное время, на объектах производственного и социального назначения, а также в окружающей среде. Сюда входят :

• инженерно-технические мероприятия по оборудованию местности специальными сооружениями (гидротехническими, противолавинными и т. д.);

• оборудование территорий в интересах гражданской обороны (усовершенствование транспортных магистралей, резервирование водоисточников и т. д.);

• надзор за состоянием имеющихся инженерных сооружений (плотин, дамб, каналов);

• обработка территорий при чрезвычайных ситуациях (дегазация, дезактивация, дезинфекция).

Концепция защиты населения. При разработке данной концепции следует вести речь о двух самостоятельных концепциях — на мирное и военное время. Для каждой из них характерны свои опасности и угрозы, разные подходы, методы и способы защиты.

В концепции на мирное время предлагается отразить такие принципы:

• максимальное ограничение возможности выхода сильнодействующих ядовитых веществ и их паров (зараженного воздуха) за пределы потенциально опасных объектов;

• максимальное ограничение проживания населения в пределах санитарно-защитных зон и в зонах, подверженных стихийным бедствиям;

• переход от использования индивидуальных к коллективным средствам защиты населения, проживающего в опасных зонах. Здесь речь идет не об убежищах и укрытиях, а о жилых и общественных зданиях специальной конструкции, предусматривающей возможность нахождения в них людей в режиме полной изоляции;

• создание надежных систем оповещения и информации.

Средства индивидуальной защиты и эвакомероприятия применять в том случае, когда не могут быть использованы другие способы защиты.

В концепции защиты на военное время целесообразно сохранить традиционные способы и методы защиты — укрытие, эвакуация людей, средства индивидуальной защиты, в том числе и медицинские, оповещение населения. Основной способ защиты — массовая эвакуация в короткие сроки населения из всех крупных городов — большей частью нереален, поэтому остается следующее: укрывать население в защитных сооружениях. Для этого нужно сохранить, содержать в надлежащем порядке и поддерживать в готовности фонд защитных сооружений, созданный в предыдущие десятилетия. Основной объем возведения недостающих перенести на период непосредственной угрозы войны. Объемы же нового строительства убежищ и укрытий в мирное время следует максимально сократить. На рис. 27, 28 представлены схемы сферы безопасности по видам и источникам угроз и защиты основных объектов национальной безопасности РФ.

Теперь рассмотрим возможные варианты применения объекта исследования в данном дипломном проекте в условиях чрезвычайных ситуаций. Под объектом исследования здесь понимается организация перевозок в междугородном сообщении по линии СПб — Нижний-Новгород — Казань — Ижевск. Перевозки осуществляются в рефрижераторном подвижном составе.

Для исследования примем во внимание ЧС, которые могут возникнуть в мирное время, а перед этим целесообразно произвести их дифференциацию по принципу возможности возникновения в регионе, который обслуживает автолиния. ЧС разделяются на стихийные бедствия и крупные аварии.

• Национальная безопасность Российской федерации

•

• Рис. 27. Сферы национальной безопасности по видам и источникам угроз.

• Объекты национальной безопасности

•

• ^{Основные направления деятельности по обеспечению государственной, общественной и гражданской безопасности}

• ^{Рис. 28. Основные объекты национальной безопасности РФ.}

• К стихийным бедствиям — различным явлениям природы, вызывающим внезапные нарушения нормальной жизнедеятельности населения, а также разрушения и уничтожение материальных ценностей, нередко оказывающим отрицательное воздействие на окружающую природу — обычно относят землетрясения, наводнения, селевые потоки, снежные заносы, извержения вулканов, обвалы, засухи. К таким бедствиям в ряде случаев могут быть отнесены также пожары, особенно массовые лесные и торфяные. Опасными бедствиями являются, кроме того, крупные аварии. Особую опасность представляют аварии на предприятиях нефтяной, газовой и химической промышленности.

• Согласно географии перевозок, т. е. географическому положению региона, в котором осуществляются перевозки, можно сделать вывод, что наиболее вероятнее здесь следующие виды ЧС: наводнения, снежные заносы, засухи, пожары, особенно массовые лесные и торфяные, а также такие опасные бедствия, как крупные аварии.

• Действия населения при наводнениях осуществляются с учетом времени упреждения наводнения, а также опыта наблюдений прошлых лет за проявлениями этой стихии. Масштабы наводнений, например, вызываемых весенними, летними, или осенними паводками, могут прогнозироваться за месяц и более, нагонные наводнения – за несколько часов (до суток).

• Зимние проявления стихийных сил природы нередко выражаются снежными заносами в результате снегопадов и метелей. Снегопады, продолжительностью от 16 до 24 ч, сильно воздействуют на хозяйственную деятельность на хозяйственную деятельность населения, особенно в сельской местности. Отрицательное влияние этого явления усугубляется метелями (пургой, снежными буранами), при которых резко ухудшается видимость, прерываются транспортные сообщения, как внутригородские, так и междугородные. Особую опасность снежные заносы представляют для людей, застигнутых в пути далеко от человеческого жилья. Занесенные снегом дороги, потеря видимости вызывают полное дезориентирование на местности.

• Чрезвычайно опасными являются лесные пожары. Такие пожары обычно возникают из-за несоблюдения элементарных мер техники безопасности в местах работы и отдыха – разведение костров и неосторожное обращение с ними, сельскохозяйственные палы, использование неисправной техники. Причинами лесных пожаров являются также грозовые разряды и самовозгорание торфа – частого спутника лесов. Пожары на объектах народного хозяйства зачастую являются непременными спутниками происшедших на них аварий.

• Производственные аварии возможны самые разнообразные. Причинами их могут быть стихийные бедствия, а также нарушения технологии производства и правил техники безопасности. Наиболее типичными последствиями аварий могут быть взрывы, пожары, затопления, завалы шахт и провалы в подземные выработки, заражение окружающей среды сильнодействующими ядовитыми веществами (СДЯВ). ликвидация последствий аварий, связанных с выливом (выбросом) СДЯВ, является сложным и трудоемким процессом. Основными мероприятиями при этом являются: проведение неотложных аварийно-восстановительных работ в целях прекращения вылива (выброса) СДЯВ; локализация участков разлива СДЯВ путем обвалования их или сбор жидкости в специальные ловушки; постановка на путях распространения паров СДЯВ водяных завес с использованием различных машин, а также устройство на таких путях огневых завес с помощью костров, бочек с огнесмесью и т. д [6].

• Во всех вышеперечисленных ЧС возникают задачи, оперативное решение которых требует участия автотранспорта, в частности специализированного подвижного состава – рефрижераторов. Использование последних можно использовать для доставки продуктов, медикаментов из других районов.

Заключение

Общая часть. Принцип доставки «точно в срок» в настоящее время уточняется и означает требование «доставка по потребности». Последнее требование в большей степени отвечает интересам производства и распределения и соответствует идеям «тянущей» логистической системы «Канбан» (Япония). Реализация принципа «доставка по потребности» исключает хранение и содержание дополнительных запасов у производителя или поставщика. Учет и содержание запасов – одна из центральных проблем логистики, она связана с непрерывным определением и поддержанием рационального уровня запасов, частоты их пополнения и расходования.

Технологическая часть. В результате произведённых расчётов в технологическом разделе, за счёт проведения организационно-технологических мероприятий возросла производительность на 44%, уменьшилось число автомобилей, работающих на маршруте на 80%, общий пробег парка увеличился на 30%. Такой общий показатель, как часовая производительность автомобиля за рабочий день, возрос на 89%.

Экономическая часть. Оценка экономических результатов показала что: себестоимость 10ткм транспортной работы снизилась на 71%, количество водителей, работающих на маршруте, сократилось с 13 до 2 человек, прибыль АТП за счет организации обратной загрузки и снижения себестоимости перевозок увеличилась на 90%, экономия капитальных вложений составила 595000000 рублей.

На основании сказанного выше, можно предположить следующее: внедрение участкового метода движения по автомобильной линии СПб – Нижний Новгород – Казань – Ижевск с использованием элементов логистики, следует считать целесообразным, что доказано технологическими и экономическими расчетами.

Литература

В разработке настоящего дипломного проекта была использована следующая литература:

1. Александров Л.А., Малышев А.И., Кожин А.П., Володин Е.П. и др. «Организация и планирование грузовых автомобильных перевозок». Учебное пособие для спец. «Организация управления на автомобильном транспорте». 2-е изд., перераб. и доп. - М.: Высш. шк., 1986. - 336 с.: ил.

2. Афанасьев Л.Л. и др. «Единая транспортная система и автомобильные перевозки». Учебник для студентов вузов. 2 - е изд., перераб. и доп. М.: Транспорт, 1984. 333 с.

3. Батищев И.И. «Организация и механизация погрузо-разгрузочных работ на автомобильном транспорте». Учебник. 6 - е изд., перераб. и доп. М.: Транспорт, 1988. 367 с.

4. Ванчукевич В.Ф. и др. «Грузовые автомобильные перевозки». Учебное пособие. Мн.: Выш. Шк., 1989. - 272 с.

5. Голованенко С. Л. Справочник инженера-экономиста автомобильного транспорта. – М.: Транспорт, 1984 – 320 с.

6. Зайцев А. П., Коржавин А. В. и др. «Гражданская оборона». Уч. пособие. – М.: Воениздат, 1985. 192 с., ил.

7. Иларионов В. А. «Правила дорожного движения и основы безопасного управления автомобилем». – М.: Транспорт, 1991 – 416 с.

8. Коган Э. И. «Охрана труда на предприятиях автомобильного транспорта». – М.: Транспорт, 1984. 253 с.

9. Мовнин М. С. и др. Основы технической механики. Учебник. – 2-е изд., перераб. и доп. – Л.: Машиностроение, 1982. – 288 с., ил.

10. Роговцев В.Л. и др. «Устройство и эксплуатация автотранспортных средств». Учебник. 3-е изд. М.: Транспорт, 1996. - 430 с.

11. Родников А. Н. Логистика: терминологический словарь. – М.: Экономика, 1985. – 251 с.

12. Силкин А. А. «Грузовые и пассажирские автомобильные перевозки». Пособие по курс. и диплом. проектированию. – М.: Транспорт, 1985. 256 с.

13. Смехов А. А. «Основы транспортной логистики». Учебник для вузов. – М.: Транспорт, 1995. 197 с.

14. Ходош М.С. «Грузовые автомобильные перевозки». 4-е изд., перераб. и доп. М.: Транспорт, 1986. - 208 с.

15. «Грузовые автомобильные перевозки». Методические указания к выполнению задач. Л.: СЗПИ, 1991. 48 с.

16. Краткий автомобильный справочник НИИАТ. – М.: Транспорт, 1995. 290 с.

17. Правила перевозок грузов автомобильным транспортом: Издано в соответствии с Уставом автомобильного транспорта РСФСР - 2-е изд., доп. М.: «Транспорт», 1984. 167 с. - (Минавтотранс РСФСР).

1. Транспортные перевозки-М.: «ПРИОР», 1996. -160 с.
