Анализ и технологическая оценка химического производства

Министерство образования и науки Украины

Восточноукраинский национальный университет

им.Даля

РЕФЕРАТ

на тему: «Анализ и технологическая оценка химического производства»

Выполнил: студент группы УП-211 Зарубин Е.А.

Проверил: Хаустова А.В.

Луганск 2002г.

План

Технология производства соляной кислоты

Производство азотной кислоты

Производство серной кислоты

Производство полимеров

Производство химических волокон

Производство пластмасс

7. Синтезы на основе ацетилена

8. Подготовка угля к коксованию

9. Получение синтезированного газа

1. Технология производства соляной кислоты

Соляная кислота—бесцветная жидкость, представляющая собой раствор хлористого водорода в воде. Она энергично растворяет многие металлы и их окислы. В технике применяется как соляная кислота, так и хлористый водород.

Хлористый водород используют для производства хлорорганических продуктов путем гидрохлорировании органических соединений, например этилена , ацетилена.

(Соляную кислоту применяют для получения хлоридов Zn, Ba. Mg, Са, Fe, A1 и т. д., для травления при пайке и лужении, и цветной металлургии (извлечение Pt, An), при гидролизе древесины, в производетве красителей, для гидрохлорировании органических соединении и т. д.

Процесс получения соляной кислоты имеет две стадии;

1) получение хлористого водорода;

2) абсорбция xлористого водорода водой.

Существуют два способа получения хлористого водорода: сульфат­ной и синтетический. Кроме того, в производстве; соляной кислоты используют хлористый водород, являющийся отходом при хлорировании насыщенных углеводородов

Сульфатный способ получения хлористого водорода основан на взаимодействии твердой поваренной соли с серной кислотой

2NaCl + H_>2>SO4 = Na_>2>SO_>4> + 2НС1 — Q.

Процесс синтеза проводят в муфельных печах при температуре 500—550° С, обогрева­емых через стенку топочными газами. Концент­рация хлористого водорода н газе от 30 до 50% НС1. Способ находит применение, но новых производств не организуют.

При синтетическом способе синтез хлорис­того водорода проводится по реакции

Н_>2> + С1_>2>—» 2НС1 + 184,33 кдж

Cyxoй хлор и водород при нормальных условиях и в темноте не реагируют между со­бой, но на свету или при нагревании в присут­ствии паров воды реакция взаимодействия их сопровождается взрывом.

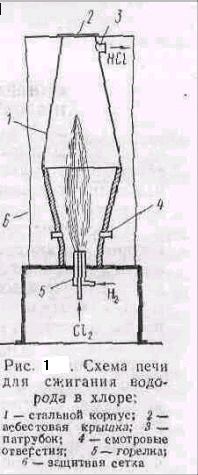

Синтез проводят при избытке 5—10% водорода и высокой температуре в печи, корпус ко­торой изготовляют из углеродистой или легированной стали, а крышку из асбеста. Нижняя часть печи (рис.1) выложена огнеупорным материалом. В ней помещена горелка, состоящая из двух концентрически расположенных стальных трубок. По наружной трубке в печь подается водород, а по внутренней — хлор. Которые на выходе из горелки смешиваются и спокойно реагируют; образуя факел горения с температурой 2000—2400° С.

Абсорбция хлористого водорода в воде идет с выделением большо­го количества тепла (образование гидратов), которого достаточно для нагревания кислоты до кипения. Для получения более концентриро­ванной соляной кислоты необходим отвод тепла, так как растворимость хлористого водорода в воде с повышением температуры уменьшается.

Поглощение НС1 проводят в абсорберах с отводом тепла. Через стенку (изотермическая абсорбция) или с отводом тепла в результате испарения части воды (адиабатическая абсорбция).

Соляная кислота выпускается следующих сортов: техническая (27,5% НС1); синтетическая (31% НС1), ингибиторная (20% НС1) и реактивная (35—38% НС1, плотность при 20°С равняется 1,17— 1,19 г/см³).

Кислоту перевозят и хранят в гуммироваявых стальных цистер­нах и контейнерах, в фаолитовых баках и контейнерах и в емкостях, изготовленных из керамики и стекла При введении в кислоту 1—3% ингибитора активность НС1 к стали снижается в 150—200 раз, поэтому ингибиторную кислоту перевозят в стальных нефутерованных цистернах.

2.Производство азотной кислоты

Безводная азотная кислота HNO_>3>—тяжелая бесцветная жидкость плотностью 1520 кг/м³ (при 15° С). Она замерзает при темпе­ратуре —47° С и кипит при 85^°С, При кипении HNO_>3> частично разла­гается с выделением двуокиси азота. С водой HNO_>3> смешивается в любых соотношениях, выделяя тепло, а с двуокисью азота образует нитроолеум.

К
онцентрированная кислота не реагирует с алюминием, хромом и даже железом, поэтому аппаратуру для получения азотной кислоты готовят из xpoмоникелевых сталей, алюминия или из стали, футерованной кислотоупорной керамикой.

Получение слабой азотной кислоты имеет две стадии;

а) окисление аммиака до окиси азота N0;

б) переработка N0 в азотную кислоту.

Окисление аммиака проводятся при температуре 800—900°С в присутствии катализатора, изготовленного из сплава платины н родия (5—10%) в виде сеток, сплетённых из тонкой проволоки. Кроме пла­тины, могут применяться менее активные катализаторы на основе окиси кобальта или железа с активирующими добавками. Аммиак может окисляться при 900°С и без катализатора, но в этом случае получается не окись азота, а азот:

4NH_>3> + 3О_>2> =2N_>3> + 6Н_>2>0 + Q.

Катализаторы очень чувствительны к примесям сероводорода, пыли и т, д., поэ­тому воздух перед смешением с аммиаком тщательно очищается. На рис. 2 показана схема контактного аппарата для окисления аммиака под атмосферным давлением. Аппа­рат имеет корпус цилиндрической формы в ней закреплены платино-радиовые сотки (3—4 шт.) и поролитовые трубки (из порис­той керамики) для очистки воздушко-амиачной смеси от пыли. Для получения окиси азота в контактный аппарат подают смесь, содержащую 10—11%. По­вышать содержание амиака нельзя, так как при 20° С смесь с содержанием 15—28% NH_>3> становится взрывоопасной. При прохождении cmcеcи через платиновые сетки аммиак окисляется с образованием N0. Степень окисления аммиака составляет 98%.

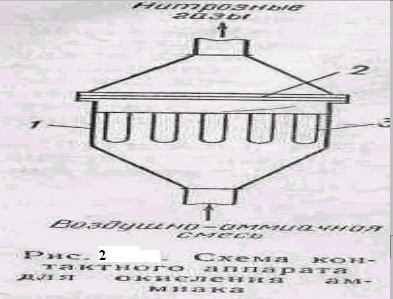

Контактные аппараты, работающие под давлением 1,5—10 am (9,81•10⁴ н/м²), мало отличаются от описанных выше, но в них имеется 16—20 сеток и аппаратура более толстостенная.

Переработка окиси азота в разбавленную азотную кислоту осуществляется следующим образом. Выходящие из контактного аппара­та нитрозные газы охлаждаются, и окись азота N0 окисляется самопроизвольно кислородом:

2NO + О_>2> - > 2NO_>2> + Q.

Окисление NO в NO_>2> происходит очень медленно. Для увеличения скорости окисления необходимо понижать температуру (реакция аномальная, скорость растет при снижении температуры в отличие от других реакции) и испытать дарение (при увеличении давления с 1 до 10 am скорость возрастает в 100U раз). Поэтому окисление N0 в N0_>2> и абсорбцию NO_>2> часто происходит в установках, работающих под давлением 1,5—10 am (0,15—1 Мн/м²), что резко сокращает объемы окислительно-абсорбционных башен.

Абсорбция двуокиси азота осуществляется водой по суммарному уравнению

3NO_>2>+ Н_>2>О - > 2НNО_>3> + NO + Q.

Н
итрит натрия затем окисляется до нитрата натрия.

На рис. 3 показана принципиальная схема получения азотной кислоты при атмосферном давлении. Воздух и аммиак после очистки от примесей подаются в смеситель1, а затем в контактный аппарат 2. Для окисления амиака. Образовавшиеся нитрозные газы при темпе­ратуре 800°С выходят из аппарата и, пройдя котел-утилизатор 3, oхлаждаются до 250°С и поступают в кожухотрубный холодильник 4, где дополнительно охлаждаются до 30° С, В холодильнике начитают­ся окисление N0 до NO_>2> и конденсация пapoв, воды, при этом частично образуется HNO_>3>

Из холодильника нитрозные газы направляются в абсорбционные насадочные башни 5, в которых окислы азота поглощаются водой; таких башен в системе б—8 шт. Прейдя последовательно через эти башни, газы поступают в окислительную башню б, где оставшаяся часть N0 окисляется в NO_>2> и затем а башни щелочной абсорбции 7. Для поглощения N0 последняя башня орошается водой. Образовавшаяся слабая кислота охлаждается в холодильниках 8 и с помощью насосов 9 проходит последовательно противотоком газу все поглотительные башни. Кислота (50% HNO_>3>) выводится из первой по ходу газа башни. Степень переработки окислов азота в азотную кислоту составляет 92%, а остальные окислы азота улавливаются в башнях щелочной абсорбции.

В установках, работающих под давлением 1,5—10 am (0,15— 1 Мн/м²} и по комбинированной схеме, степень поглощения окислов азота водой составляет 99%, а получаемая кислота более крепкая — 60—62%.

3. Производство серной кислоты

Моногидрат— серная кислота (100% H_>2>SO_>4>) представляет собой бесцветную маслянистую жидкость плотностью 1830,3 кг/м³, кипящую при 296,2^s С и атмосферном давлении и замерзающую при +10,45° С.

В технике серной кислотой называют не только моногидрат, но и растворы его в воде различной концентрации H_>2>SO_>4 >+Н_>2>0. Раствор серного ангидрида SO_>4> в моногидрате называют олеумом H_>2>SO_>4> + SO_>3>.При применении, транспортировке и производстве необходимо знать температуры плавления и кипения серной кислоты. При повышении концентрации серной кислоты от 0 до 64,35° до 100% образуются шесть индивидуальных химических соединений (гидратов), которые в твердом виде взаимно нерастворимы, а образуют эвтектические смеси.

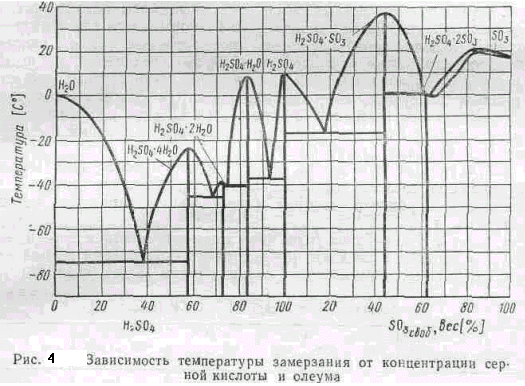

С увеличением концентрации SO_>3> от 64,35% до 100% при кристаллизации образуются твердые растворы. Все сорта выпускаемой кислоты имеют концентрации, близкие к эвтектическим смесям, т. ё. концентрации, имеющие низкие температуры кристаллизации. На­пример, 75%-ная, 93,3%-ная серная кислота, олеум (SO_>3своб> = 18,07%) имеют температуры кристаллизации, равные соответственно—41; —37,85; —17,05 G.

Серная кислота находит широкое применение в промышленности. Примерно половина производимой серной кислоты расходуется на производство удобрений и кислот. Она применяется для травления стальных изделий перед лужением, хромированием и т.п. очистки нефтепродуктов от непредельных и сернистых соединений, для производства ряда красителей, лаков и красок, лекарственных веществ, некоторых пластмасс, спиртов, ядохимикатов, синтетических мою­щих средств, искусственного шелка, в текстильной промышленности для обработки тканей или волокна перед крашением, а также дли про­изводства крахмала, патоки и т. д.

Концентрированная серная кислота и олеум используют как водоотнимающее средства при производстве взрывчатых веществ (нитро­глицерина, пироксила, тротила и др.). концентрировании азотной кислоты и т. д.

В связи с дальнейшим развитием промышленности и совершенство техники возникают новые отрасли потребления серной кис­лоты, поэтому ее производство с каждым годом растет (табл. 1).

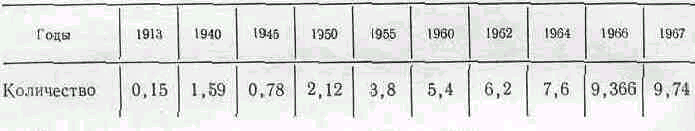

Таблица 1 Производство серной кислоты в СНГ (в млн. т)

В промышленности серную кислоту получают нитрозным и контактным способами. Независимо от способа производства сначала по­лучают сернистый ангидрид SO_>2>, который затем перерабатывают в серную кислоту.

4. Производство полимеров

Высокомолекулярные соединения получают из мономеров полиме­ризацией, сополимеризацией, поликонденсацией и методами привитой полимеризации и блокполимеризации.

Полимеризация — процесс образования высокомолекулярных сое­динений в результате взаимодействия мономеров с двойными связями в молекуле между собой или взаимодействия гетероциклов с размы­канием колец

При проведении полимеризации совмещают воздействие тепла и химических веществ (катализаторы или инициаторы). Процесс полиме­ризации может вызываться облучением мономера γ-лучами, лучами рентгена, токами высокой частоты и фотохимически.

На процесс полимеризации большое влияние оказывает температу­ра, которая резко повышает или скорость роста цепи, или обрыв цепи полимера, что ведет к уменьшению молекулярного веса полимера и средней степени полимеризации, поэтому поддерживают оптимальную температуру процесса.

В описанных процессах полимеризации, как правило, образуются полимеры аморфной структуры с неупорядоченным пространственным расположением боковых групп вдоль оси макромолекулы.

Применение комплексных катализаторов, состоящих из металлоорганических соединений А1(С_>2>Н_>5>)_>3> и хлоридов металлов переменной валентности (TiCI_>2>, TiCl_>4>), обеспечивает получение полимеров со строго линейной структурой и симметричной пространственной ори­ентацией. Такие полимеры получили название стереорегулярных. Они имеют большую прочность, плотность, высокую температуру плавления и легко ориентируются при вытягивании.

В промышленности применяют блочную, эмульсионную, лаковую, капельную или бисерную полимеризации.

При блочном методе мономер, очищенный от примесей и смешанный с катализатором или инициатором, подается в форму (сосуд), где нагревается. Для получения полимера с высокими свойст­вами необходимо строго поддерживать температуру. Полимер, полу­чаемый в виде блока листа и т. п., из-за перегрева реакционной массы неоднороден.

При эмульсионной полимеризации мономер сме­шивается с инициатором и эмульгатором и с помощью мешалок пре­вращается в мельчайшие капельки, взвешенные в другой жидкости — обычно в воде. Полученные эмульсии нагреваются до температуры начала реакции, и процесс полимеризации мономера в каждой мель­чайшей капельке проходит самостоятельно. При этом можно легко от­водить тепло, выделяемое в процессе полимеризации, поэтому полу­чаемый полимер более однороден. Но эмульгатор трудно отделить от полимера, что затрудняет получение бесцветных материалов.

Лаковая полимеризация осуществляется в раство­рителе, смешивающемся с мономером и растворяющем образующийся полимер. Из полученного раствора полимер выделяют путем испарения растворителя или осаждением, или раствор может использоваться и качества лака. Кроме того, полимеризацию можно проводить в раство­рителе, в котором растворяется мономер, но не растворяется полимер. Образующийся полимер выпадает в твердом виде и отделяется фильтро­ванием. При этом получаются полимеры однородного состава, так как удается поддерживать определенную температуру процесса.

При капельной (суспензионной) полимери­зации используются инициаторы, растворимые в мономере, но не растворимые в воде. Полимеризация проходит самостоятельно в каж­дой крупной капле мономера размером от 0,05 до 0,3 см в отличие от размера капли (от 10³ до 10⁴ см) при эмульсионной полимеризации. Образовавшийся полимер в виде твердых частичек, не растворимых в воде, осаждается.

Если при получении полимеров участвуют два различных ненасы­щенных мономера, то такой процесс называется сополимеризацией. Метод сополимеризации позволяет увеличить число высокомолекуляр­ных соединений, широко варьировать свойства получаемых продуктов. Процессы сополимеризации аналогичны процессам полимеризации.

Образование полимеров из мономеров при проведении процессов полимеризации или сополимеризации происходит без выделения по­бочных продуктов.

Поликонденсация — процесс образования высокомолекулярных сое­динений — полимеров путем реакции поликонденсации, с образова­нием полимеров и выделением побочных продуктов (H_>2>O, эфиры, NH_>3 >СО_>2> и др.). В реакцию поликонденсации вступают как одноимен­ные мономеры, содержащие две различные реакционные группы, например аминокислоты (процесс гомополиконденсации), так и мо­номеры различного химического состава (процесс гетерополиконденсации).

При поликонденсации образующиеся полимеры могут иметь как линейное (полиамиды, полиэфиры, поликарбонаты), так и трехмерное строение (аминопласты, фенопласты). Скорость процесса поликонден­сации и молекулярный вес полимера зависят от скорости вывода обра­зующегося в процессе реакции побочного продукта, от температуры, концентрации реагирующих компонентов. Поликонденсацию прово­дят как с использованием катализаторов (аминопласты, фенопласты), так и без них (полиамиды). Процесс поликонденсации можно прово­дить в расплаве, по лаковому способу и на поверхности двух фаз.

Поликонденсацию в расплаве осуществляют при температуре 200—280°С в реакторе в атмосфере инертного газа. В конце процесса для полного удаления низкомолекулярных соедине­ний в реакторе создается высокий вакуум. Этим способом получают полимеры в отсутствие растворителя.

Поликонденсация в растворе (мономеры раство­ряются в растворителе) проходит при малых скоростях, так как могут образовываться циклические соединения, и тогда затрудняется удале­ние низкомолекулярных продуктов реакции.

Полимеризация на поверхности раздела фаз проводится в несмешивающихся жидкостях, при этом взаимо­действие мономеров между собой происходит быстро при низких тем­пературах, так как выделяемые продукты выводятся из сферы реак­ции. Образующиеся высокоплавкие полимеры имеют высокий молеку­лярный вес. Такой способ получения полимера можно совместить с переработкой полимера в изделие.

Кроме основных методов получения высокомолекулярных соедине­ний, находят применение методы блок- и привитой полимеризации.

В технике высокомолекулярные соединения являются основой для получения синтетических полимерных материалов. Большое зна­чение из полимерных материалов имеют пластические массы, каучук и резина, химическое волокно, пленочные материалы, лаки, целлю­лоза и др.

5.Производство химических волокон

Волокнами называют тела, длина которых во много раз превышает очень малые (микроны) размеры их поперечного сечения.

По происхождению волокна делят на природные натуральные и химические.

Химические волокна разделяют на искусственные, получаемые из природных полимерных соединений, и синтетические, получаемые из полимеров. Особую группу составляет стеклянное волокно.

Искусственные волокна делят на целлюлозные (вискозные, медно-аммиачные, ацетатные) и белковые (казеиновые, соевобовые), а син­тетические — на карбоцепные и гетероцепные. К карбоцепным волокнам относят: хлорин, нитрон, политен, виньон, саран, винол и др., а к гетероцепным — полиамидные, полиэфирные, полиуретановые и др.

Для получения химических волокон применяются различные ме­тоды, имеющие много общего; но вместе с тем каждый метод имеет и свои особенности. Независимо от применяемого сырья технология изготовления волокон складывается из следующих стадий:

а) получение исходного материала;

б) приготовление прядильной массы;

в) формирование волокна;

г) отделка.

Высокомолекулярные соединения, применяемые для получения волокон, должны иметь высокую степень чистоты, растворяться или

плавиться.

Получение исходных материалов для изготовления синтетических волокон состоит из синтеза полимера — смолы, а для получения искусственного волокна необходимо отделение примесей от природных полимеров.

Приготовление прядильной массы для формирования волокон состоит из растворения полимеров в растворителях (спирте, Щелочи, ацетоне и др.) или расплавления смолы. Приготовленный раствор или расплав перед поступлением на формование очищают фильтрованием от примесей (примеси снижают прочность) и освобо­ждают от пузырьков воздуха. В случае необходимости в раствор или в расплав вводят красители ддя придания волокну окраски, мато­вости и т. д

Формование волокна осуществляют по мокрому и сухому способам прядения из раствора и по сухому способу — из расплава. Независимо от способа формования приготовленную прядильную мас­су продавливают через фильеру (нитеобразователь), имеющую до 25000 отверстий диаметром от0,04ли< и выше. Образовавшиеся тонкие струйки раствора или нити расплава охлаждают или химически об­рабатывают.

К искусственным волокнам относятся вискозные, ацетатные, медно-.аммиачные и др. Вискозное волокно находит наибольшее применение в технике. Для получения вискозного волокна прядильный раствор готовят из листов целлюлозы, обрабатываемой раствором едкого нат­ра (18—20%), в результате чего образуется щелочная целлюлоза

6. Производство пластмасс

Пластические массы делят на простые (ненаполненные) и сложные (композиционные). Основу пластических масс составляет высокомо­лекулярное соединение — смола, которая при нагревании и давлении переходит в пластическое состояние, формуется под воздействием внешних сил и после охлаждения сохраняет полученную форму.

Простые пластмассы получают только из одной смо­лы, например полиэтилена.

Сложные пластмассы состоят из смолы, наполните­лей, пластификаторов, красителей, стабилизаторов, отвердителей и др. Смола, являясь связующим веществом, придает смеси пластичность и формуемость.

Наполнители снижают стоимость пластмассы, придают или усили­вают определенные механические и диэлектрические свойства, сни­жают горючесть изделий, улучшают внешний вид и т. п. В качестве наполнителей применяют порошковые (древесная, кварцевая мука, графит, тальк, асбест и др.) и волокнистые (ткани, асбестовое волокно и др.) материалы.

Пластификаторы повышают пластичность, эластичность компози­ции, но при увеличении их количества прочность на разрыв и сжатие резко снижается. В качестве пластификаторов используют малолету­чие вещества (камфору, касторовое масло, дибутклфталаты. трикре-зилфосфат). Красители придают пластическим массам желаемую ок­раску. Они должны хорошо смешиваться и совмещаться со смолой и выдерживать воздействие температуры, воды и т. п., сохраняя цвет как в процессе формования, так и при применении изделия.

Отвердители — вещества, способные превращать линейную струк­туру полимера в результате сшивания макромолекул в трехмерную структуру. К ним относятся уротропин, гексаметилентетрамин и др.

Кроме перечисленных веществ, в состав сложной пластмассы вво­дят стабилизаторы, способствующие сохранению первоначальных свойств; смазки, облегчающие прессование; порошкообразователи — для получения пено- и поропластов.

Пластические массы (пластмассы) имеют низкую плотность (900— 1750 кг/м³), высокие механические и хорошие электроизоляционные свойства, высокую водостойкость, теплостойкость и химическую стой­кость, красивый внешний вид и т. д. Стоимость некоторых пластиче­ских масс не превышает стоимости цветных, а в некоторых случаях и черных металлов при расчете на 1 м³ материала. Такие технико-эконо­мические преимущества пластических масс перед другими материала­ми обусловили широкое их применение. Но пластмассы имеют низкую теплостойкость (60—300° С), подвержены «старению», что снижает их свойства.

Промышленность выпускает большое количество синтетических смол и пластмасс на их основе, поэтому для примера рассмотрим тех­нологию получения и свойства наиболее важнейших смол и пластмасс на их основе.

Полимеризационные смолы для получения пластмасс используют без наполнителей. Они термопластичны, обладают хорошими диэлек­трическими свойствами, высокой ударной прочностью (кроме полисти­рола), химически стойки, но большинство из них имеет низкую тепло­стойкость.

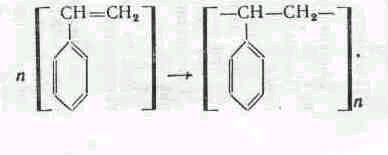

Сырьем для получения полистирола является стирол (С_>6>Н_>5>СН=СН_>2>). Полимеризацию стирола проводят лаковым, эмульсионным и блочным способами. Процесс полимеризации проходит по следующей схеме:

7.Синтезы на основе ацетилена

Ацетилен СН=СН — газ, легко вступающий в самые различные химические реакции с образованием многочисленных соединений, ис­пользуемых при получении волокон, каучуков, смол и т. д. Например, из ацетилена получают ацетальдегид, этиловый спирт, бутадиен, этил-ацетат, хлористый винил, винилацетат, хлоропрен, акрилонитрил и др. Он используется для получения высоких температур (3200° С) при сварке и резке металлов.

Ацетилен получают путем обработки карбида кальция водой (СаС_>2> + 2Н_>2>О ->Са(ОН)_>2> + С_>2>Н_>2>) или путем термоокислительного крекинга при 1400—1500^С различных углеводородов (СН_>4>, С_>2>Н_>4> и до.)

Для примера рассмотрим синтез ацетальдегида на основе ацети­лена.

Ацетальдегид СНзСНО — альдегид уксусной кислоты, летучая жидкость с резким запахом, хорошо смешивается с водой и спиртом. Он используется для получения уксусной кислоты.

В

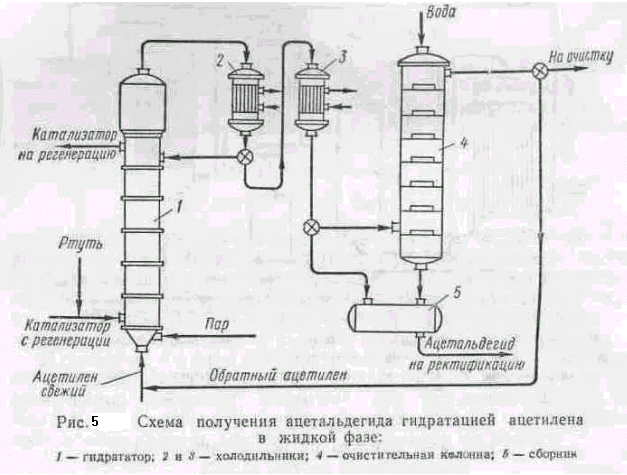

промышленности ацетальдегид по одной из схем (рис.5) получают следующим образом. Очищенный от примесей ацетилен, сме­шанный с циркуляционным газом, непрерывно подается в гидрататор 1, в котором находится нагретая до 80—100° С жидкость, содержащая сульфаты железа и ртути (в 1 л Н_>2>О 200 е H_>2>S0_>4>, 0,4 г Hg, 40 г окислов железа). Ацетилен, барботируя через жидкость, переходит в ацетальде­гид по реакции:

СН = СН + Н_>2>О --> СНзСНО + 1416 кдж.

Степень перехода ацетилена в ацетальдегид составляет 50—60%. Газы, содержащие ацетальдегид, ацетилен и примеси, поступают на охлаждение сначала в холодильник 2, где частично конденсируются пары воды, и конденсат возвращается в гидрататор 1, а затем в холо­дильник 3, где конденсируются пары ацетальдегида и воды, собирае­мые в сборнике 5 и направляемые на ректификацию (на схеме не пока­зано).

Газы, содержащие ацетилен, поступают в колонну 4, орошаемую водой, где из них извлекаются остатки ацетальдегида, и снова возвра­щаются в процесс. Для очистки оборотного газа от окислов углерода и азота часть его (10%) непрерывно отбирается из цикла и направляется на очистку. Выход ацетальдегида составляет примерно 96% от тео­ретического. Так как пары ртути и ее соединения ядовиты, начинают применяться не ртутные катализаторы в виде окислов Zn, Mg, Ni, Со, Cr.

Уксусная кислота находит применение в текстильной, фармацев­тической, парфюмерной промышленности, для получения сложных эфиров, в производстве ацетилцеллюлозы, уксусного ангидрида, аце­тона, ацетатного шелка, каучука, пластических масс и т. д.

Раньше кислоту получали сухой перегонкой древесины, броже­нием этанола, а в настоящее время — окислением ацетальдегида или гидратацией кетона.

Окисление ацетальдегида кислородом воздуха происходит в при­сутствии солей марганца при темпеатуре 60—70° С. Так как надуксусная кислота может взрываться, то парогазовая смесь разбавляется азотом. Образование СНзСООН идет по следующей схеме:

Для очистки от примесей синтетическую кислоту подвергают пе­регонке. Техническая кислота после перегонки содержит 97—99% СНзСООН, 0,1—0,5% НСООН, 0,5—2% Hp.

Безводная уксусная кислота плотностью 1049 кг/м³ (20 С) засты­вает при 16,6° С, кипит при 118,1° С. Она хорошо смешивается с во" дои и многими органическими жидкостями. При попадании на кожу вызывает ожоги.

8. Подготовка угля к коксованию

Коксование—процесс сухой перегонки каменных углей при их нагревании до 900—1050° С без доступа воздуха. В результате слож­ных физических и химических превращений образуется твердый, спекшийся продукт — кокс и прямой коксовый газ.

Кокс используют в металлургии, литейном производстве, для по­лучения электродов, карбида кальция и т. д.

Прямой коксовый газ содержит каменноугольную смолу, сырой бензол и другие продукты, поэтому его перерабатывают с получением ценных химических веществ.

Сырьем для получения кокса служат спекающиеся (коксующиеся) угли марки К, которых в недрах земли содержится мало Для расши­рения сырьевой базы для коксования применяют смесь — шихту, состоящую из коксующихся углей и углей других марок, мало содер­жащих серы и фосфора, которые при коксовании остаются в коксе и снижают его качество.

Перед поступлением на коксование угли тонко измельчаются— зерен размером менее 3 мм должно быть 85—90%.

Процесс коксования осуществляется в коксовой печи, представ­ляющей собой камеру, выложенную огнеупорным (динасовым) кирпи­чом. Камеры по 60—70 шт. соединяются между собой в коксовые ба­тареи; между ними имеются пространства (простенки), в которых сжи­гается генераторный или коксовый газ. Температура в простенках печи достигает 1400° С. Так как огнеупорный кирпич и уголь являют­ся плохими проводниками тепла, а для получения кокса требуется на­греть шихту до 900—1050° С, камеры делают в виде узких каналов — шириной — 0,4 м, длиной — 13—14 м, высотой — 4, 4,5 м. В камеру загружают до 15 т угля.

Н

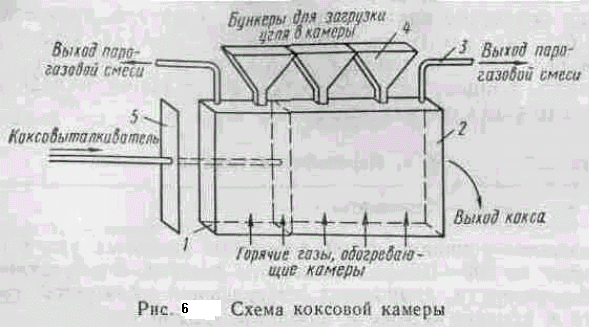

а рис. 6 показана схема коксовой камеры. Она имеет две тор­цовые стороны — коксовую, куда выталкивается из камеры кокс (коксовый пирог), и машинную — для ввода в камеру коксо-выталкивателя 5, представляющего собой пластину с размерами, немного мень­шими, чем у сечения камеры. При коксовании машинная и коксовая стороны камеры плотно закрываются дверцами / и 2. В своде камеры имеются отверстия, через которые загружается шихта с помощью за­грузочного вагона с бункерами 4, течки которых устанавливаются над отверстиями в своде камеры. Вагон перемещается по рельсовому пути, расположенному над коксовыми камерами, и обслуживает десят­ки камер. После загрузки шихта в камере разравнивается, загрузоч­ные отверстия закрываются и начинается процесс коксования.

Для отвода паро-газовой смеси из камеры стояк 3 соединяется с газопроводом.

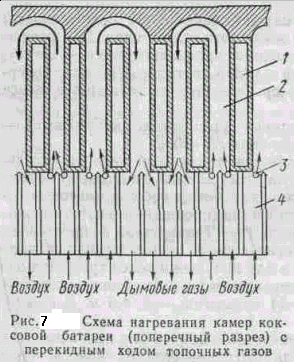

На рис. 7 показана схе­ма нагревания шихты в каме­рах коксовой батареи (попе­речный разрез) с перекидным над сводами камер ходом топочных газов. Воздух, по­ступающий на горение го­рючих газов, предварительно нагревается в регенераторах 4 и смешивается с газом, по­ступающим из отверстий 3 в простенках 2, расположенных между камерами /. В прос­тенке 2 происходит сгорание газообразного топлива, и го­рячие дымовые газы огибают камеру, подогревают ее с другой стороны и уходят че­рез регенераторы тепла в ды­мовую трубу.

Через каждые 20—30 мин поток газа и воздуха переключают на нагретые топочными газами регенераторы и поток газов обогревает обратную сторону камеры. Это обеспечивает равномерный нагрев ка­меры с обеих сторон. На заводах применяют различные системы обо­грева камер; пребывание шихты в камере 13—17 ч. Выделяющийся при коксовании в камерах прямой коксовый газ отсасывается возду­ходувкой и подается на переработку.

По окончании процесса коксования разгрузка камер проводится поочередно. После разгрузки камеры торцовые стороны ее закрывают­ся и цикл работы повторяется.

Из 1 т шихты с влажностью 6% в процессе коксования получают в среднем следующие продукты, кг:

Переработка прямого коксового газа

П
арогазовую смесь, выходящую из коксовой камеры, называют прямым коксовым газом. В 1 м³ газа, кроме Н_>2>, СН_>4>, СО и газообраз­ных углеводородов, содержится: смолы 80—130 г, бензольных углево­дородов 30—40 г, аммиака 8—13 г, сероводорода и других сернистых соединений 6—25 г, цианистых соединений — 0,5—1,5 г, паров воды 250—450 г, твердых частиц 15—35 г. Такой газ подвергают пере­работке по схеме, приведенной на рис. 8.

Прямой коксовый газ, выходящий из камеры при температуре 700—800° С, поступает в газосборник /, где охлаждается до 80° С во­дой; при этом из газа частично конденсируется смола и твердые вещест­ва. Для дополнительного выделения смолы газ охлаждают в холодиль­нике 2 до 20—30° С. Сконденсировавшаяся смола и надсмольная вода из газосборника 7 и холодильника 2 поступают в сборник 3, где разделяются на три слоя: нижний — твердые вещества, средний — смола» верхний — надсмольная вода. В надсмольной воде содержится аммиак. Для окончательного выделения из газа туманообразной смолы газ из холодильника 2 поступает в электрофильтр 4, где из него выделяет­ся смола, стекающая в сборник 3. Для продвижения прямого коксо­вого газа через систему аппаратов очистки применяется турбогазодувка 5. Пройдя турбогазодувку, газ нагревается в подогревателе 7 до 60— 70° С и поступает в сатуратор 6 — аппарат барботажного типа, в ко­тором находится 76—78% H^SO^. Аммиак, содержащийся в газе, реа­гирует с HoS04 с образованием сульфата аммония;

Образовавшийся сульфат аммония выпадает в осадок, отделяется от раствора, сушится и используется в качестве удобрения. Затем газ охлаждается до 20—25° С в холодильнике 9 и поступает в башни с на­садкой 8, орошаемые каменноугольным маслом (фракция при перегон­ке смолы, кипящая при 230—300° С), которое извлекает из газа бен­зол, толуол, ксилол и др.

Раствор сырого бензола подвергается перегонке, в результате чего отгоняется бензол и его гомологи, а масло после охлаждения снова возвращается на орошение башен 8. Освобожденный от примесей кок­совый газ называется обратным. Он очищается от соединений серы. Обратный коксовый газ в основном состоит из водорода (54—59%), метана (23—28%), окиси углерода (5—7%), углеводородов (2—3%) и примесей: азота (3—5%), углекислоты (1,5—2,5%), кислорода (0,3— 0,8%). Теплота сгорания его 16750—17200 кдж/м³.

Коксовый газ как высококалорийное топливо применяют для полу­чения высоких температур в металлургии, стекловарении, коксова­нии; его используют в качестве сырья в химической промышленности для получения водорода, сажи, ацетилена и т. д.

9. Получение синтезированного газа

Химические методы переработки нефти проводят при высоких тем­пературах без катализатора (термический крекинг), при высоких тем­пературах в присутствии катализатора (каталитический крекинг), в присутствии водорода, при высокой температуре и давлении (гидро­крекинг) и др. Благодаря высокой температуре происходит расщепле­ние молекул углеводородов. Кроме того, в результате вторичных про­цессов образуются молекулы новых соединений, которые не содержат­ся в нефти или в нефтепродуктах.

Рассмотрим процесс расщепления составляющих нефти при нагре­вании на примерах.

При нагревании нефти сначала расщепляются углеводороды парафи­нового ряда с длинной цепью

По мере повышения температуры разрыв цепи углеводородов сдви­гается к краю цепи, вплоть до метана СН_>4>, т. е. С_>14>Н_>30 >С_>13>Н_>26> + СН_>4,> а при температуре выше 820° С метан разлагается на углерод и водород СН_>4> --> С + 2Н_>2>

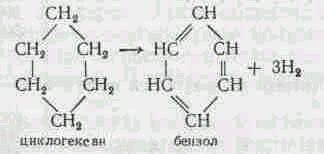

Нафтеновые углеводороды при нагревании дегидрируются, обра­зуя ароматические углеводороды:

Ароматические углеводороды более устойчивы к нагреванию, по­этому они почти не изменяются. Непредельные углеводороды, образующиеся в процессе распада, в значительной степени вступают в реак­цию полимеризации или циклизации, образуя ароматические и дру­гие сложные соединения. Чем выше температура крекинга, тем выше скорость реакции и больше образуется газообразных продуктов. При­менение давления з
атрудняет процесс расщепления и благоприятно влияет на вторичные реакции. Крекинг ведут для получения бензина и газов.

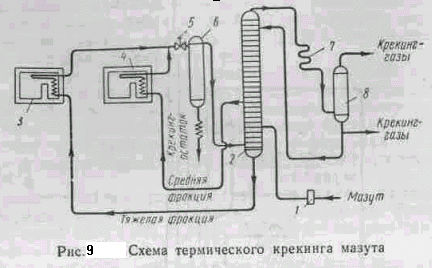

Термический крекинг в смешанной фазе (жидкой и паровой) прово­дят под давлением до 70 am при температуре 350—500° С. На рис.9 показана схема крекинга мазута. Мазут насосом 1 подает­ся на одну из нижних тарелок ректификационной колонны 2, где сме­шивается с тяжелой фракцией. Затем смесь подается в трубчатую печь 3, где нагревается до температуры 470—480° С. Из средней части колонны 2 выводится более легкокипящая фракция, которая нагрева­ется в трубчатой печи 4 до 500—510°. Давление в печах поддержива­ется 50—70 am (5—7 Мн/м²). Продукты крекинга из печей 3 и 4 про­ходят редукционный вентиль 5 и поступают в испаритель 6, где проис­ходит отделение паров от крекинг остатка, который выводится из испарителя. Пары из испарителя направляются в ректификационную колонну на разделение. Пары бензина и газы проходят конденсатор 7 и сепаратор 8, где они разделяются.

Выход продуктов при крекинге следующий: крекинг-бензин 30— 35%, крекинг газы 10—15%, крекинг-остаток 50—56%. Крекинг газы содержат этилен, пропан, пропилен, бутан, бутилен и др. Они служат ценным сырьем для синтеза органических соединений. Крекинг-остаток служит котельным топливом.

Парофазный крекинг — пиролиз проводят при температуре 670— 720° С и атмосферном давлении. В процессе пиролиза жидкие продук­ты обогащаются ароматическими соединениями, а газы — непредель­ными углеводородами. Пиролиз проводится с целью получения сырья для химической промышленности.

Каталитический крекинг проводится в паровой фазе при 450-500^е С и давлении 0,5-1,0 am (0,05-0,1 Мн/м²) в присутствии алюмо-силикатных катализаторов, представляющих собой твердые высоко. пористые вещества. Катализаторы адсорбируют углеводороды и на поверхности происходят реакции расщепления. Одновременно мот проходить реакции ароматизации. При каталитическом крекинге наряду с жидкими продуктами (вы. ход бензина — 70%) образуются газы (12—15%) и кокс (4—6%) Кокс откладывается на поверхности катализатора и снижает его активность. Для выжигания кокса через катализатор при температуре 550— 600 С пропускают воздух.

В печи 1 подаваемое на крекинг сырье нагревают до 350—360С и затем направляют в реактор 2, в который из бункеpa 3 поступает зернистый катализатор. Под действием собственного веса катализатор опускается в низ реактора и перед поступлением в регенератор (самотеком) обрабатывается паром. Продукты крекинга из реактора 2 направляются на разделение в ректификационную ко­лонну (на схеме не показана). Для регенерации катализатора сверху в регенератор 4 воздуходувкой 5 подается воздух, который реагирует с коксом, расположенным на поверхности катализатора, очищая его. Образовавшиеся дымовые газы выводятся снизу генератора. Из нижней части регенератора 4 катализатор захватывается сжатым воз­духом, подаваемым воздуходувкой 7, и по трубе 6 направляется в бун­кер 3 и снова возвращается в реактор 2.

Для уменьшения отложений кокса на катализаторе применяют крекинг под давлением в присутствии водорода. Такой процесс получил название риформинга. Наибольшее применение риформинг находит с платиновыми, хромовыми и молибденовыми катализаторами. Для риформинга используют фракции легких нефтепродуктов. Процесс проводится под давлением 40—70 am (4—7 Мн/м²) при температуре 480—520° С.

В процессе риформинга происходит образование ароматических углеводородов, которые улучшают качество бензинов. Газы риформинга содержат СН_>4>, C_>2>H_>6>, С_>3>Н_>8>, С_>4>Н_>10>. Их используют для синтеза органических соединений.
