Энергия
Введение
Рождение энергетики произошло несколько миллионов лет тому назад, когда люди научились использовать огонь. Огонь давал им тепло и свет, был источником вдохновения и оптимизма, оружием против врагов и диких зверей, лечебным средством, помощником в земледелии, консервантом продуктов, технологическим средством и т.д.
На протяжении многих лет огонь поддерживался путем сжигания растительных энергоносителей (древесины, кустарников, камыша, травы, сухих водорослей и т.п.), а затем была обнаружена возможность использовать для поддержания огня ископаемые вещества: каменный уголь, нефть, сланцы, торф.
Прекрасный миф о Прометее, даровавшем людям огонь появился в Древней Греции значительно позже того, как во многих частях света были освоены методы довольно изощренного обращения с огнем, его получением и тушением, сохранением огня и рациональным использованием топлива.
Сейчас известно, что древесина - это аккумулированная с помощью фотосинтеза солнечная энергия. При сгорании каждого килограмма сухой древесины выделяется около 20 000 к Дж тепла, теплота сгорания бурого угля равна примерно 13 000 кДж/кг, антрацита 25 000 кДж/кг, нефти и нефтепродуктов 42 000 кДж/кг, а природного газа 45 000 кДж/кг. Самой высокой теплотой сгорания обладает водород 120 000 кДж/кг.
Человечеству нужна энергия, причем потребности в ней увеличиваются с каждым годом. Вместе с тем запасы традиционных природных топлив (нефти, угля, газа и др.) конечны. Конечны также и запасы ядерного топлива - урана и тория, из которого можно получить в реакторах-размножителях плутоний. Практически неисчерпаемы запасы термоядерного топлива - водорода, однако управляемые термоядерные реакции пока не освоены, и неизвестно когда они будут использованы для промышленного получения энергии в чистом виде, т.е. без участия в этом процессе реакторов деления В связи с указанными проблемами становится все более необходимым использование нетрадиционных энергоресурсов, в первую очередь солнечной, ветровой, геотермальной энергии, наряду с внедрением энергосберегающих технологий.
Среди возобновляемых источников энергии солнечная радиация по масштабам ресурсов, экологической чистоте и повсеместной распространенности наиболее перспективна.
Впервые на практическую возможность использования людьми огромной энергии Солнца указал основоположник теоретической космонавтики К.Э. Циолковский в 1912 году во второй части своей книги: “Исследования мировых пространств реактивными приборами”. Он писал: “Реактивные приборы завоюют людям беспредельные пространства и дадут солнечную энергию, в два миллиарда раз большую, чем та, которую человечество имеет на Земле”.
У нас есть не только Земля, но и весь необъятный Космос, ресурсы которого разнообразны и неисчерпаемы. Оптимисты уверены - наступит время, когда все наиболее энергоемкие и вредные для людей и других живых организмов производства будут располагаться в космическом пространстве, а Земля - необычайно красивая и ухоженная “колыбель разума” - станет использоваться только для отдыха, лечения и некоторых безвредных для окружающей среды научных исследований.
Энергия солнца может быть использована как в земных условиях, так и в космосе. Наземные солнечные электростанции следует строить в районах расположенных как можно ближе к экватору с большим количеством солнечных дней. В настоящее время солнечную энергию экономически целесообразно использовать для горячего водоснабжения сезонных потребителей типа спортивно-оздоровительных учреждений, баз отдыха, дачных поселков, а также для обогрева открытых и закрытых плавательных бассейнов. В сухом жарком климате Средней Азии рационально использовать установки для охлаждения зданий и сооружений, сельскохозяйственных объектов, птичников, хранения скоропортящихся продуктов, медицинских препаратов и т.д.
Первые опыты использования солнечной энергии
В 1600 г. во Франции был создан первый солнечный двигатель, работавший на нагретом воздухе и использовавшийся для перекачки воды. В конце XVII в. ведущий французский химик А. Лавуазье создал первую солнечную печь, в которой достигалась температура в 1650 оС и нагревались образцы исследуемых материалов в вакууме и защитной атмосфере, а также были изучены свойства углерода и платины. В 1866 г. француз А. Мушо построил в Алжире несколько крупных солнечных концентраторов и использовал их для дистилляции воды и приводов насосов. На всемирной выставке в Париже в 1878 г. А. Мушо продемонстрировал солнечную печь для приготовления пищи, в которой 0,5 кг мяса можно было сварить за 20 минут. В 1833 г. в США Дж. Эриксон построил солнечный воздушный двигатель с параболоцилиндрическим концентратором размером 4,8* 3,3 м. Первый плоский коллектор солнечной энергии был построен французом Ш.А. Тельером. Он имел площадь 20 м 2 и использовался в тепловом двигателе, работавшем на аммиаке. В 1885г. Была предложена схема солнечной установки с плоским коллектором для подачи воды, причем он был смонтирован на крыше пристройки к дому.
Первая крупномасштабная установка для дистилляции воды была построена в Чили в 1871 г. американским инженером Ч. Уилсоном. Она эксплуатировалась в течение 30 лет, поставляя питьевую воду для рудника.
В 1890 г. профессор В.К. Церасский в Москве осуществил процесс плавления металлов солнечной энергией, сфокусированной параболоидным зеркалом, в фокусе которого температура превышала 3000 оС.
Преобразование солнечной энергии в теплоту, работу и электричество
Солнце - гигантское светило, имеющее диаметр 1392 тыс. км. Его масса (2*1030 кг) в 333 тыс. раз превышает массу Земли, а объем в 1,3 млн. раз больше объема Земли. Химический состав Солнца: 81,76 % водорода, 18,14 % гелия и 0,1% азота. Средняя плотность вещества Солнца равна 1400 кг/м3. Внутри Солнца происходят термоядерные реакции превращения водорода в гелий и ежесекундно 4 млрд. кг материи преобразуется в энергию, излучаемую Солнцем в космическое пространство в виде электромагнитных волн различной длины.
Солнечную энергию люди используют с древнейших времен. Еще в 212г. н.э.с помощью концентрированных солнечных лучей зажигали священный огонь у храмов. Согласно легенде Приблизительно в то же время греческий ученый Архимед при защите родного города поджег паруса римского флота.
Солнечная радиация - это неисчерпаемый возобновляемый источник экологически чистой энергии.
Верхней границы атмосферы Земли за год достигает поток солнечной энергии в количестве 5,6*1024 Дж. Атмосфера Земли отражает 35 % этой энергии обратно в космос, а остальная энергия расходуется на нагрев земной поверхности, испарительно-осадочный цикл и образование волн в морях и океанах, воздушных и океанских течений и ветра.
Среднегодовое количество солнечной энергии, поступающей за 1 день на 1м2 поверхности Земли, колеблется от 7,2 МДж/м2 на севере до 21,4 МДж/м2 в пустынях и тропиках.
Солнечная энергия может быть преобразована в тепловую, механическую и электрическую энергию, использована в химических и биологических процессах. Солнечные установки находят применение в системах отопления и охлаждения жилых и общественных зданий, в технологических процессах, протекающих при низких, средних и высоких температурах. Они используются для получения горячей воды, опреснения морской или минерализированной воды, для сушки материалов и сельскохозяйственных продуктов и т.п. Благодаря солнечной энергии осуществляется процесс фотосинтеза и рост растений, происходят различные фотохимические процессы.
Известны методы термодинамического преобразования солнечной энергии в электрическую, основанные на использовании циклов тепловых двигателей, термоэлектрического и термоэмиссионного процессов, а также прямые методы фотоэлектрического, фотогальванического и фотоэмиссионного преобразований. Наибольшее практическое применение получили фотоэлектрические преобразователи и системы термодинамического преобразования с применением тепловых двигателей.
Солнечная энергия преобразуется в электрическую на солнечных электростанциях (СЭС), имеющих оборудование, предназначенное для улавливания солнечной энергии и ее последовательного преобразования в теплоту и электроэнергию. Для эффективной работы СЭС требуется аккумулятор теплоты и система автоматического управления.
Улавливание и преобразование солнечной энергии в теплоту осуществляется с помощью оптической системы отражателей и приемника сконцентрированной солнечной энергии, используемой для получения водяного пара или нагрева газообразного или жидкометаллического теплоносителя (рабочего тела).
Для размещения солнечных электростанций лучше всего подходят засушливые и пустынные зоны.
На поверхность самых больших пустынь мира общей площадью 20 млн.км2 (площадь Сахары 7 млн. км2 ) за год поступает около 5*1016 кВт*ч солнечной энергии. При эффективности преобразования солнечной энергии в электрическую, равной 10%, достаточно использовать всего 1 % территории пустынных зон для размещения СЭС, чтобы обеспечить современный мировой уровень энергопотребления.
Башенные и модульные электростанции
В настоящее время строятся солнечные электростанции в основном двух типов: СЭС башенного типа и СЭС распределенного (модульного) типа.
Идея, лежащая в основе работы СЭС башенного типа, была высказана более 350 лет назад, однако строительство СЭС этого типа началось только в 1965 г., а в 80-х годах был построен ряд мощных солнечных электростанций в США, Западной Европе, СССР и в других странах.

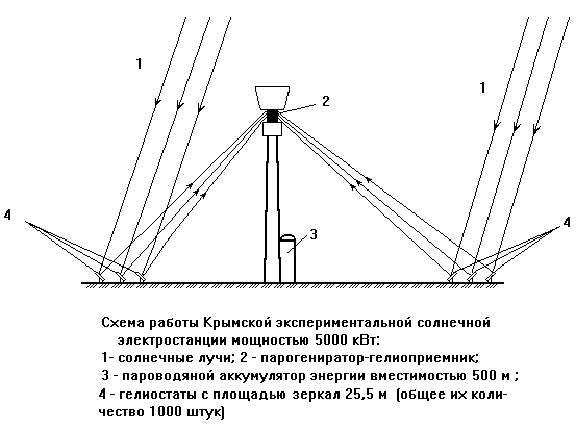

В !985 г. в п. Щелкино Крымской области была введена в эксплуатацию первая в СССР солнечная электростанция СЭС-5 электрической мощностью 5 МВт; 1600 гелиостатов (плоских зеркал) площадью 25,5 м2 каждый, имеющих коэффициент отражения 0,71, концентрируют солнечную энергию на центральный приемник в виде открытого цилиндра, установленного на башне высотой 89 м и служащего парогенератором.
В башенных СЭС используется центральный приемник с полем гелиостатов, обеспечивающим степень концентрации в несколько тысяч. Система слежения за Солнцем значительно сложна, так как требуется вращение вокруг двух осей. Управление системой осуществляется с помощью ЭВМ. В качестве рабочего тела в тепловом двигателе обычно используется водяной пар с температурой до 550 оС, воздух и другие газы - до 1000 оС, низкокипящие органические жидкости (в том числе фреоны) - до 100 оС, жидкометаллические теплоносители - до 800 оС.
Главным недостатком башенных СЭС являются их высокая стоимость и большая занимаемая площадь. Так, для размещения СЭС мощностью 100 МВт требуется площадь в 200 га, а для АЭС мощностью 1000 МВт - всего 50 га. Башенные СЭС мощностью до 10 МВт нерентабельны, их оптимальная мощность равна 100 МВт , а высота башни 250 м.
В СЭС распределительного (модульного) типа используется большое число модулей, каждый из которых включает параболо-цилиндрический концентратор солнечного излучения и приемник, расположенный в фокусе концентратора и используемый для нагрева рабочей жидкости, подаваемой в тепловой двигатель, который соединен с электрогенератором. Самая крупная СЭС этого типа построена в США и имеет мощность 12,5 МВт.
При небольшой мощности СЭС модульного типа более экономичны чем башенные. В СЭС модульного типа обычно используются линейные концентраторы солнечной энергии с максимальной степенью концентрации около 100.
В соответствии с прогнозом в будущем СЭС займут площадь 13 млн. км2 на суше и 18 млн. км2 в океане.
Солнечные батареи
Энергия солнечной радиации может быть преобразована в постоянный электрический ток посредством солнечных батарей - устройств, состоящих из тонких пленок кремния или других полупроводниковых материалов. Преимущество фотоэлектрических преобразователей (ФЭП) обусловлено отсутствием подвижных частей, их высокой надежностью и стабильностью. При этом срок их службы практически не ограничен. Они имеют малую массу, отличаются простотой обслуживания, эффективным использованием как прямой, так и рассеянной солнечной радиации. Модульный тип конструкций позволяет создавать установки практически любой мощности и делает их весьма перспективными. Недостатком ФЭП является высокая стоимость и низкий КПД (в настоящее время практически 10-12 %).
Фотоэлектрический эффект возникает в солнечном элементе при его освещении светом в видимой и ближней инфракрасной областях спектра. В солнечном элементе из полупроводникового кремния толщиной 50мкм поглощаются фотоны, и их энергия преобразуется в электрическую посредством p-n соединения.
Переход на гетеросоединения типа арсенида галлия и алюминия, применение концентраторов солнечной радиации с кратностью концентрации 50-100 позволяет повысить КПД с 20 до 35 %. В 1989 г. фирмой “Боинг” создан двухслойный элемент, состоящий из двух полупроводников - арсенида и антимонида галия - с коэффициентом преобразования солнечной энергии в электрическую, равным 37 %. В обычных кремниевых элементах инфракрасное излучение не используется, в то время как в новом элементе в первом прозрачном слое (арсенид галия) поглощается и преобразуется в электричество видимый свет, а инфракрасная часть спектра, проходящая через этот слой, поглощается и преобразуется в электричество во втором слое (антимониде галлия), в итоге КПД составляет 28%+9%=37%, что вполне сопоставимо с КПД современных тепловых и атомных электростанций.
Солнечные батареи пока используются в основном в космосе, а на Земле только для энергоснабжения автономных потребителей мощностью до 1 кВт, питания радионавигационной и маломощной радиоэлектронной аппаратуры, привода экспериментальных электромобилей и самолетов. В 1988 г. в Австралии состоялись первые всемирные ралли солнечных автомобилей. По мере совершенствования солнечных батарей они будут находить применение в жилых домах для автономного энергоснабжения, т.е. отопления и горячего водоснабжения, а также для выработки электроэнергии для освещения и питания бытовых электроприборов.
В ряде стран разрабатываются гелиоэнергитические установки с использованием так называемых солнечных прудов.

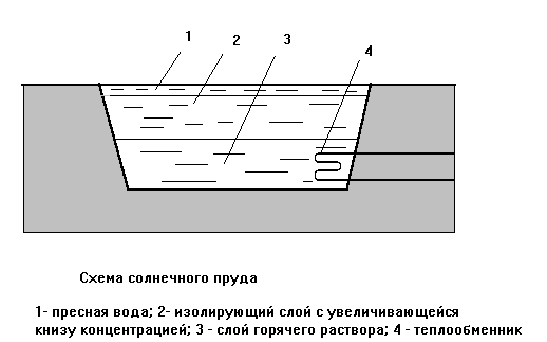

Солнечный пруд
СЭС на базе солнечных прудов значительно дешевле СЭС других типов, так как они не требуют зеркальных отражателей со сложной системой ориентации, однако их можно сооружать только в районах с жарким климатом.
В солнечном пруду происходит одновременное улавливание и накапливание солнечной энергии в большом объеме жидкости. Обнаружено, что в некоторых естественных соленых озерах температура воды у дна может достигать 70 оС. Это обусловлено высокой концентрацией соли. В обычном водоеме поглощаемая солнечная энергия нагревает в основном поверхностный слой и эта теплота довольно быстро теряется, особенно в ночные часы и при холодной ненастной погоде из-за испарения воды и теплообмена с окружающим воздухом. Солнечная энергия, проникающая через всю массу жидкости в солнечном пруду, поглощается окрашенным в темный цвет дном и нагревает прилегающие слои жидкости, в результате чего температура ее может достигать 90-100 оС, в то время как температура поверхностного слоя остается на уровне 20 оС. Благодаря высокой теплоемкости воды в солнечном пруду за летний сезон накапливается большое количество теплоты, и вследствие низких тепловых потерь падение температуры в нижнем слое в холодный период года происходит медленно, так что солнечный пруд служит сезонным аккумулятором энергии. Теплота к потребителю отводится из нижней зоны пруда
Обычно глубина пруда составляет 1-3 м. На 1 м 2 площади пруда требуется 500-1000 кг поваренной соли, ее можно заменить хлоридом магния.
Наиболее крупный из существующих солнечных прудов находится в местечке Бейт-Ха-Арава в Израиле. Его площадь составляет 250 000 м 2 . Он используется для производства электроэнергии. Электрическая мощность энергетической установки, работающей по циклу Ренкина, равна 5 МВт. Себестоимость 1 кВт*ч электроэнергии значительно ниже, чем на СЭС других типов.
Описанный эффект достигается благодаря тому, что по глубине солнечного пруда поддерживается градиент поваренной соли, направленный сверху вниз, т.е. весь объем жидкости как бы разделен на три зоны, концентрация соли по глубине постепенно увеличивается и достигает максимального значения на нижнем уровне. Толщина этого слоя составляет 2/3 общей глубины водоема. В нижнем конвективном слое концентрация соли максимальна и равномерно распределена в объеме жидкости. Итак, плотность жидкости максимальна у дна пруда и минимальна у его поверхности в соответствии с распределением концентрации соли. Солнечный пруд служит одновременно коллектором и аккумулятором теплоты и отличается низкой стоимостью по сравнению с обычными коллекторами солнечной энергии. Отвод теплоты из солнечного пруда может осуществляться либо посредством змеевика, размещенного в нижнем слое жидкости, либо путем отвода жидкости из этого слоя в теплообменник, в котором циркулирует теплоноситель. При первом способе меньше нарушается температурное расслоение жидкости в пруду, но второй способ теплотехнически более эффективен и экономичен.
Солнечные пруды могут быть использованы в гелиосистемах отопления и горячего водоснабжения жилых и общественных зданий, для получения технологической теплоты, в системах конденсирования воздуха абсорбционного типа, для производства электроэнергии.
Солнечные коллекторы и аккумуляторы теплоты
Основным конструктивным элементом солнечной установки является коллектор, в котором происходит улавливание солнечной энергии, ее преобразование в теплоту и нагрев воды, воздуха или какого либо другого теплоносителя. Различают два типа солнечных коллекторов - плоские и фокусирующие. В плоских коллекторах солнечная энергия поглощается без концентрации, а в фокусирующих - с концентрацией, т.е. с увеличением плотности поступающего потока радиации. Наиболее распространенным типом коллекторов в низкотемпературных гелиоустановках является плоский коллектор солнечной энергии (КСЭ). Его работа основана на принципе “горячего ящика”. Для того чтобы изготовить плоский КСЭ, необходима прежде всего лучепоглощающая поверхность, имеющая надежный контакт с рядом труб или каналов для движения нагреваемого теплоносителя. Совокупность плоской лучепоглощающей поверхности и труб (каналов) для теплоносителя образует единый конструктивный элемент - абсорбер. Для лучшего поглощения солнечной энергии верхняя поверхность абсорбера должна быть окрашена в черный цвет или должна иметь специальное поглощающее покрытие. Максимальная температура, до которой можно нагреть теплоноситель в плоском коллекторе, не превышает 100 оС. К числу принципиальных преимуществ плоского КСЭ по сравнению с коллекторами других типов относится его способность улавливать как прямую (лучистую), так и рассеянную солнечную энергию и как следствие этого - возможность его стационарной установки без необходимости слежения за Солнцем.
Абсорбер плоского коллектора солнечной энергии, как правило, изготавливается из металла с высокой теплопроводимостью, а именно из стали, алюминия и даже из меди.
При использовании концентраторов, т.е. оптических устройств типа зеркал или линз, достигается повышение плотности потока солнечной энергии. Это имеет место в фокусирующих коллекторах солнечной энергии, требующих специального механизма для слежения за Солнцем. Зеркала - плоские, параболоидные или параболо-цилиндрические - изготовляют из тонкого металлического листа или фольги или других материалов с высокой отражающей способностью; линзы - из стекла или пластмасс. Фокусирующие коллекторы обычно применяют там, где требуются высокие температуры (солнечные электростанции, печи, кухни и т.п. В системах теплоснабжения зданий они как правило не используются.
Необходимость аккумулирования теплоты в гелиосистемах обусловлена несоответствием во времени и по количественным показателям поступления солнечной радиации и теплопотребления. Поток солнечной энергии изменяется в течение суток от нуля в ночное время до максимального значения в солнечный полдень. Поскольку тепловая нагрузка отопления максимальна в декабре - январе, а поступление солнечной энергии в этот период минимально, для обеспечения теплопотребления необходимо улавливать солнечной энергии больше, чем требуется в данный момент, а избыток накапливать в аккумуляторе теплоты.
Аккумуляторы можно классифицировать по характеристике физико-химических процессов, протекающих в теплоаккумулирующих материалах (ТАМ):
аккумуляторы емкостного типа, в которых используется теплоемкость нагреваемого (охлаждаемого) аккумулирующего материала без изменения его агрегатного состояния (природный камень, галька, вода, водные растворы солей и др.);
аккумуляторы фазового перехода вещества, в которых используется теплота плавления (затвердевая) вещества;
аккумуляторы энергии, основанные на выделении и поглощении теплоты при обратимых химических и фотохимических реакциях.
Солнечные установки коммунально-бытового назначения
Солнечные водонагревательные установки
Сейчас во всем мире в эксплуатации находится более 5 млн. солнечных водонагревательных установок, используемых в индивидуальных жилых домах, централизованных системах горячего водоснабжения жилых и общественных зданий, включая гостиницы, больницы, спортивно-оздоровительные учреждения и т.п. Налажено промышленное производство солнечных водонагревателей в таких странах, как Япония, Израиль, Кипр, США, Австралия, Индия, Франция, ЮАР и др.
На отопление, горячее водоснабжение и кондиционирование воздуха в жилых , общественных и промышленных зданиях расходуется 30-35 % общего годового энергопотребления.
В районах, имеющих более 1800 ч солнечного сияния в год, целесообразно использовать солнечную энергию для теплоснабжения зданий. Солнечные водонагревательные установки получили довольно широкое распространение благодаря простоте их конструкции, надежности, быстрой окупаемости.
По принципу работы солнечные водонагревательные установки можно разделить на два типа: установки с естественной и принудительной циркуляцией теплоносителя. В последние годы все больше производится пассивных водонагревателей, которые работают без насоса, а следовательно, не потребляют электроэнергию. Они проще в конструктивном отношении, надежнее в эксплуатации, почти не требуют ухода, а по своей эффективности практически не уступают солнечным водонагревательным установкам с принудительной циркуляцией.
Солнечная водонагревательная установка с естественной циркуляцией содержит коллектор солнечной энергии, бак-аккумулятора подводится холодная вола (ХВ), и из его верхней части отводится потребителям горячая вода (ГВ). Перечисленные элементы образуют контур естественной циркуляции воды. По подъемной трубе горячая вода из коллектора солнечной энергии поступает а бак-аккумулятор, а по отпускной трубе из бака в коллектор поступает более холодная вода для нагрева за счет поглощенной солнечной энергии. Поскольку средняя температура воды в подъемной трубе выше, чем в отпускной, плотность воды, напротив, ниже во второй трубе. И вследствие этого возникает разность давлений (Па), вызывающая движение воды в контуре циркуляции: Dp=gH (p>1> -p>2>), где g -ускорение свободного падения, равное для равниных районов 9,81 м/с2 ; H- разность отметок низа солнечного коллектора (нулевой уровень) и места подвода горячей воды в бак-аккумулятор, м; p>1> - плотность воды в подъемной трубе при температуре Т>2> кг/м3.
Очевидно, что чем больше разность температур воды, тем больше разность давлений и интенсивнее движение воды, Аналогичное влияние оказывает увеличение разности отметок H.
Непременным условием эффективной работы солнечной водонагревательной установки термосифонного типа является тепловая изоляция всех нагретых поверхностей - прежде всего бака-аккумулятора, подъемной и отпускной труб, патрубка для отвода горячей воды к водоразборным кранам или душу и воздушника.
В условиях холодного климата в солнечном коллекторе следует использовать незамерзающий теплоноситель - смесь воды с этилен- или пропеленглиголем, глизантин (смесь воды с глицерином) и др.
Солнечные водонагревательные установки с естественной циркуляцией теплоносителя являются саморегулирующимися системами, и расход жидкости в них полностью определяется интенсивностью поступающего солнечного излучения, а также теплотехническими и гидравлическими характеристиками солнечного коллектора, бака-аккумулятора и соединительных трубопроводов.
Установки с принудительной циркуляцией теплоносителя целесообразно использовать для горячего водоснабжения крупных объектов. В них солнечный коллектор представляет собой большой массив модулей КСЭ. Эти установки имеют большую термопроизводительность, но, как правило, они довольно сложны.

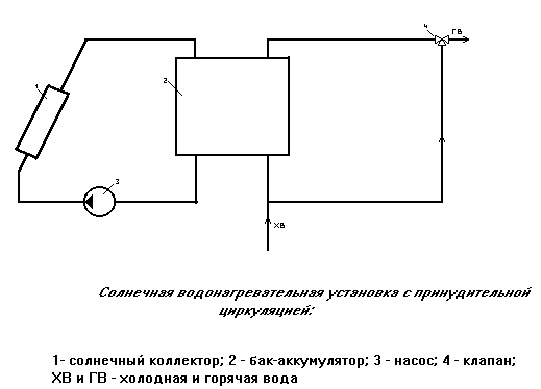

Принципиальная схема установки с циркуляцией воды в контуре КСЭ с помощью насоса подачей холодной воды в бак-аккумулятор и регулированием температуры горячей воды, поступающей к потребителю, путем подмешивания холодной воды в смесительном клапане показана на рисунке.
Солнечные водонагреватели могут использоваться в качестве первой ступени для предварительного подогрева воды в обычных топливных системах горячего водоснабжения.
По экономическим соображениям за счет солнечной энергии целесообразно покрывать до 80 % нагрузки горячего водоснабжения, поэтому необходимо использовать наряду с коллекторами солнечной энергии (КСЭ) также дополнительные источники энергии (ДИЭ).
В качестве ДИЭ может использоваться электронагреватель или топливный котел. Для индивидуальных потребителей следует рекомендовать использовать водонагреватели с естественной циркуляцией воды или компактные устройства, поскольку они имеют хорошую эффективность при невысокой цене и просты в конструктивном отношении, а следовательно, и надежны.
Система солнечного теплоснабжения зданий
Различают активные и пассивные системы солнечного теплоснабжения зданий. Характерным признаком активных систем является наличие коллектора солнечной энергии, аккумулятора теплоты, дополнительного источника энергии, трубопроводов, теплообменников, насосов или вентиляторов и устройств для автоматического контроля и управления. В пассивных системах роль солнечного коллектора и аккумулятора теплоты обычно выполняют сами ограждающие конструкции здания, а движение теплоносителя (воздуха) осуществляется за счет естественной конверции без применения вентилятора. В странах ЕЭС в 2000 г. пассивные гелиосистемы будут давать экономию 50 млн. т нефти в год.
В зданиях, в которых предусматривается эффективное использование солнечной энергии, должен быть обеспечен высокий уровень сохранения энергии, особенно в условиях холодного климата. При этом мощность гелиосистемы и дополнительного источника энергии, а также их размеры и стоимость будут минимальными.
Пассивные гелиосистемы отопления зданий
Для отопления зданий используются следующие типы пассивных гелиосистем:
С прямым улавливанием солнечного излучения, поступающего через здания или через примыкающую к южной стене здания солнечную теплицу (зимний сад, оранжерею).
С непрямым улавливанием солнечного излучения, т.е. с теплоаккумулирующей стеной, расположенной за остеклением южного фасада;
С контуром конвективной циркуляции воздуха и галечным аккумулятором теплоты. Кроме того, могут использоваться гибкие системы, включающие элементы пассивной и активной гелиосистемы.
Пассивные системы составляют интегральную часть самого здания, которое должно проектироваться таким образом, чтобы обеспечивать наиболее эффективное использование солнечной энергии для отопления. Наряду с окнами и остекленными поверхностями южного фасада для улавливания солнечного излучения также используются остекленные проемы в крыше и дополнительные окна в верхней части здания, которые повышают уровень комфорта человека, так как исключают прямое попадание солнечных лучей в лицо. Одно из важнейших условий эффективности работы пассивной гелиосистемы заключается в правильном выборе местоположения и ориентации здания на основе критерия максимального поступления и улавливания солнечного излучения в зимние месяцы.
Прямое улавливание солнечной энергии может эффективно осуществляться при соблюдении следующих условий:
1) оптимальная ориентация дома - вдоль оси восток-запад или с отклонением до 30о от этой оси;
2) на южной стороне 50-70 % всех окон, а на северной - не более 10%, причем южные окна должны иметь двухслойное остекление, а северные окна - трехслойное;
3) здание должно иметь улучшенную тепловую изоляцию и низкие теплопотери вследствие инфильтрации наружного воздуха;
4) внутренняя планировка здания должна обеспечивать расположение жилых комнат с этой стороны, а вспомогательных помещений - с северной;
5) должна быть обеспечена достаточная теплоаккумулирующая способность внутренних стен и пола для поглощения и аккумулирования теплоты солнечной энергии;
6) для предотвращения перегрева помещений в летний период над окнами должны быть предусмотрены навесы, козырьки и т.п.
КПД такой системы отопления, как правило составляет 25-30 %, но в особо благоприятных климатических условиях может быть значительно выше и достигать 60 %. Существенным недостатком этой системы являются большие суточные колебания температуры воздуха внутри помещений. Пассивные системы имеют такой же срок службы, как и само здание. Наряду с получением теплоты эти системы также обеспечивают эффективное использование дневного освещения, благодаря чему снижается потребление электроэнергии.
Активные гелиосистемы отопления зданий
В состав активной системы солнечного отопления входят коллектор солнечной энергии, аккумулятор теплоты, дополнительный (резервный) источник энергии, теплообменники для передачи теплоты из КСЭ в аккумулятор и из него к потребителям, насосы или вентиляторы, трубопроводы с арматурой и комплекс устройств для автоматического управления работой системы. Солнечный коллектор обычно устанавливается на крыше дома, остальное оборудование гелиосистемы отопления и горячего водоснабжения дома размещается в подвале. Там устанавливаются основной аккумулятор теплоты, теплообменник для подогрева воды, бак для аккумулирования горячей воды, теплообменник для нагрева воздуха для отопления дома, расширительный бак и теплообменник для передачи теплоты от антифриза к воде. Снаружи дома находится теплообменник, предназначенный для сброса избыточного количества уловленной солнечной теплоты в летний период.
Сравнение активных и пассивных гелиосистем дает возможность выявить их преимущества и недостатки. Преимущества активных гелиосистем связаны с легкостью и гибкостью интегрирования систем со зданием, возможностью автоматического управления работой системы и снижением тепловых потерь. Однако при применении активных гелиосистем часто возникают проблемы, обусловленные недостаточной надежностью оборудования, в том числе систем автоматического управления. В отличии от них пассивные системы просты, надежны в работе и недороги, но они также имеют недостатки. прежде всего возникают трудности с поддержанием температурного режима, необходимого для обеспечения теплового комфорта в отапливаемых помещениях. В гибридных системах можно соединить достоинства активных и пассивных элементов и устранить многие недостатки, повысив тем самым эффективность систем при умеренных капиталовложениях.
Электроэнергия из космоса
Идея сооружения Международной опытной космической электростанции (КСЭС), подающей электроэнергию земным потребителям, возникла в 1960 году и не сходит с тех пор со страниц популярных и научных изданий.
КСЭС в совокупности с промежуточными атмосферными сооружениями сможет на только подавать электроэнергию земным потребителям, но и непосредственно освещать большие участки земной поверхности ночью и затенять их днем, регулировать климатические условия, уничтожать тайфуны и смерчи, снабжать энергией космические корабли, воздушные средства, наземный транспорт, удаленные от линий электропередачи промышленные предприятия и т.д.
Целесообразность создания КСЭС диктуется неисчерпаемостью солнечной энергии, экологическими соображениями и необходимостью сохранять ныне широко применяемые природные энергоносители (нефть, газ, уголь) для нужд химической промышленности.
КСЭС с периодически сменяемым персоналом могла бы стать на только прообразом сверхмощных станций будущего, но и одновременно выполнять огромное количество обычной “космической работы” (исследования, наблюдения, эксперименты) Потребность в такой опытной КСЭС имеется уже сейчас, причем не только потребность, но и возможность ее создания при условии международного сотрудничества.
При этом следует учесть, что наша страна первой в мире освоила пилотируемые космические полеты с пребыванием людей на станции в течение одного года, у нас создан и опробован в космосе уникальный монтажный инструмент, а космонавтами получен уникальный опыт работы по развертыванию крупногабаритных космических сооружений, в том числе и дополнительных панелей солнечных батарей, освоены длительные рабочие выходы космонавтов в открытый космос, успешно проведены первые испытания новой универсальной ракеты-носителя “Энергия”, способной выводить на околоземную орбиту более 100 т полезного груза.
Практическое использование солнечной энергии в космонавтике началось в 1958 году на первом ИСЗ США и на третьем советском ИСЗ. Эти спутники, как известно, имели солнечные батареи.
Первая публикация по проблеме КСЭС с изложением технической сущности принадлежит американскому инженеру П. Гейзеру. В его проекте масса КСЭС достигает 30 тыс.т, размер (“размах”) солнечных батарей 60 км, а электрическая мощность - примерно 8,5 ГВт. Таким образом, мощность спроектированной станции выше мощности эксплуатируемых ныне крупнейших электростанций мира: ГЭС “Гленд-Кули” (США) - 6,2 ГВт, Красноярской ГЭС - 6 ГВт, АЭС “Фукушима”- 4,7 ГВт, ТЭС “Кашима”- 4,4 ГВт (Япония).
Целесообразность создания КСЭС и КТЭС диктуется неисчерпаемостью как солнечной энергии, так и горючего для КТЭС- космического водорода, экологическими соображениями и необходимостью сохранить ныне широко применяемые природные химические энергоресурсы для нужд химической промышленности.
Всвязи с печальным опытом аварии на Чернобыльской АЭС возникает вопрос, а не грозит ли создание КСЭС какими-либо новыми бедами людям, ведь передача энергии будет происходить через атмосферу, а следовательно, воздействовать на ее состав и динамику. Будет ли это воздействие положительным? Расчеты вселяют оптимизм, но окончательный ответ может дать только опытная эксплуатация электропередачи Космос-Земля.
Наличие энергетических установок характерно для всех космических аппаратов. Характеристики космических солнечных батарей (СБ), применяемых в настоящее время, весьма разнообразны. Удельная масса панельных СБ составляет 5-10 кг/м2, причем около 40 % массы приходится на полупроводниковые элементы, а остальное на конструкцию. Ожидается, что использование материалов на основе бора и углерода позволит уменьшить массу конструкций в 2 раза.
Срок службы СБ пока подтвержден 5 годами, однако считается, что он может составить 30 лет, правда , с деградацией (уменьшением) КПД СБ к концу этого периода на 40 %.
Достигнутое КПД для двухслойного элемента, составленного из арсенида галлия (GaAs) и кремния (Si), равно 28,5 % , что касается дальнейших перспектив, то они оцениваются довольно высокими значениями до 60 %.
В космической энергетике большая роль отводится аккумуляторам. Самые лучшие из современных маховиков способны накапливать весьма значительную энергию - до 1 МДж/кг, хотя существуют и такие экспериментальные устройства, которые способны накапливать энергию до 12 МДж/кг. Но для расчетов ограничиваются значением 0,07 МДж/кг.
Вряд ли первая опытная КСЭС установленной мощностью для земных потребителей 5000 кВт способна сколько-нибудь существенно помочь энергетике нашей страны. Тем не менее она, как и первая АЭС, необходима, причем главный смысл ее эксплуатации - натуральное изучение способов беспроводной передачи энергии на сверхдальние расстояния, изучение влияния этого процесса на окружающую среду, оптимизация параметров станции.
Первые практические опыты в нашей стране по передаче энергии без проводов с помощью СВЧ-излучения были проведены под руководством профессора С.И. Тетельбаума в Киевском политехническом институте около 30 лет назад. две простейшие квадратные антенны со стороной квадрата 100 м при длине волны 1 см позволили передавать энергию на расстояние 50 км с КПД 40%, а на расстояние 5 км - с КПД 60%. Современное состояние техники позволяет существенно улучшить все показатели беспроводной линии передачи энергии с помощью СВЧ-излучения.

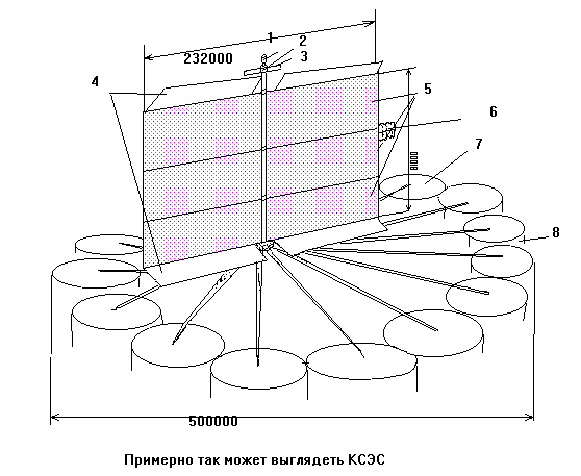

1-
стыковочные узлы; 2- головной блок; 3-
вспомогательные СБ; 4 - отражатели; 5-
основные СБ; 6- дополнительные СБ; 7
-СВЧ-антены; 8- СВЧ-лучи
Список использованной литературы
1) Н.В. Харченко Индивидуальные солнечные установки М. Энергоатомиздат 1991 г.
2) Р.Р. Авезов, А.Ю. Орлов Солнечные системы отопления и горячего водоснабжения Ташкент: Фан 1988 г
3) Дверняков В.С. Солнце - жизнь, энергия Киев: Наукова думка 1986
4) Колтун М.М. Солнце и человечество М: Наука 1981
5) В.П. Бурдаков Электроэнергия из космоса М: Энергоатомиздат 1991
